SUBESTACIONES DE POTENCIA
2

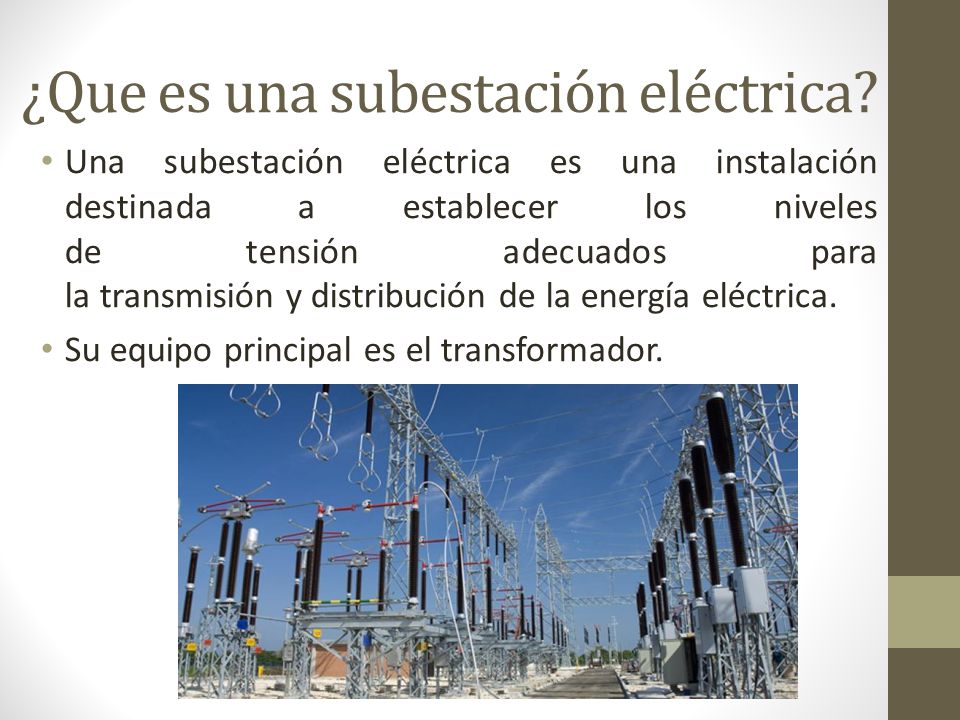

¿Que es una subestación eléctrica? Una subestación eléctrica es una instalación destinada a establecer los niveles de tensión adecuados para la transmisión y distribución de la energía eléctrica. Su equipo principal es el transformador.
3

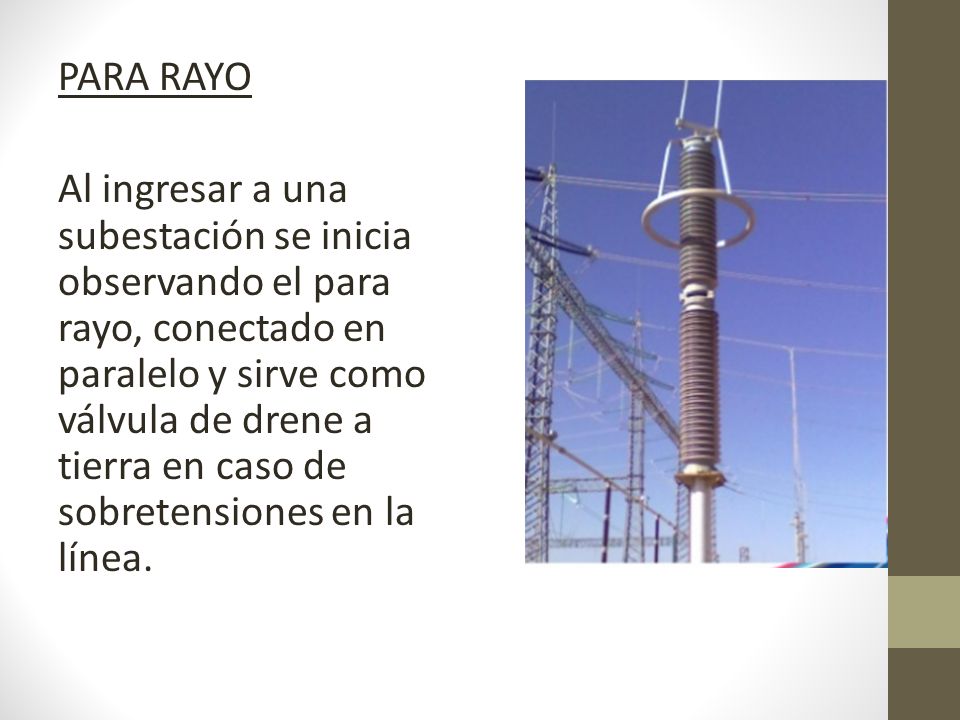

PARA RAYO Al ingresar a una subestación se inicia observando el para rayo, conectado en paralelo y sirve como válvula de drene a tierra en caso de sobretensiones en la línea.
4

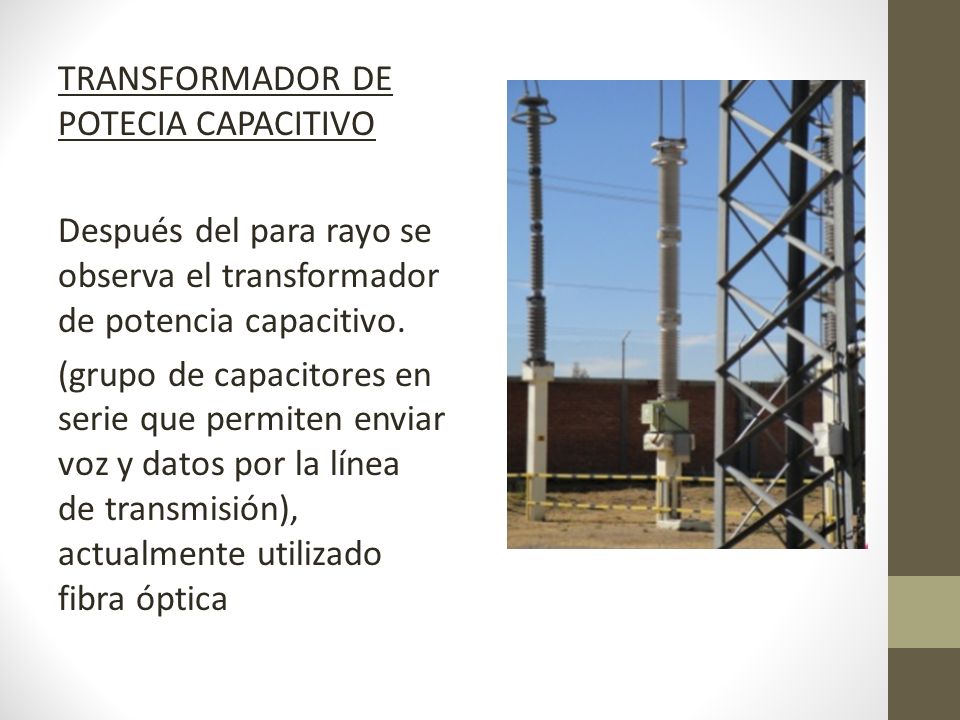

TRANSFORMADOR DE POTECIA CAPACITIVO Después del para rayo se observa el transformador de potencia capacitivo. (grupo de capacitores en serie que permiten enviar voz y datos por la línea de transmisión), actualmente utilizado fibra óptica
5

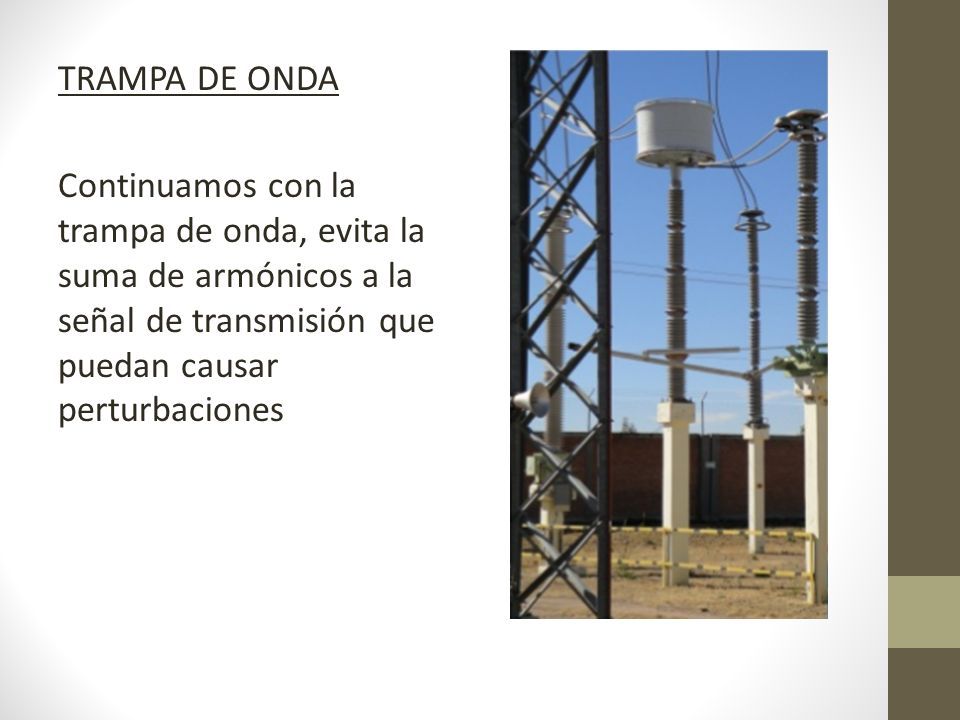

TRAMPA DE ONDA Continuamos con la trampa de onda, evita la suma de armónicos a la señal de transmisión que puedan causar perturbaciones
6

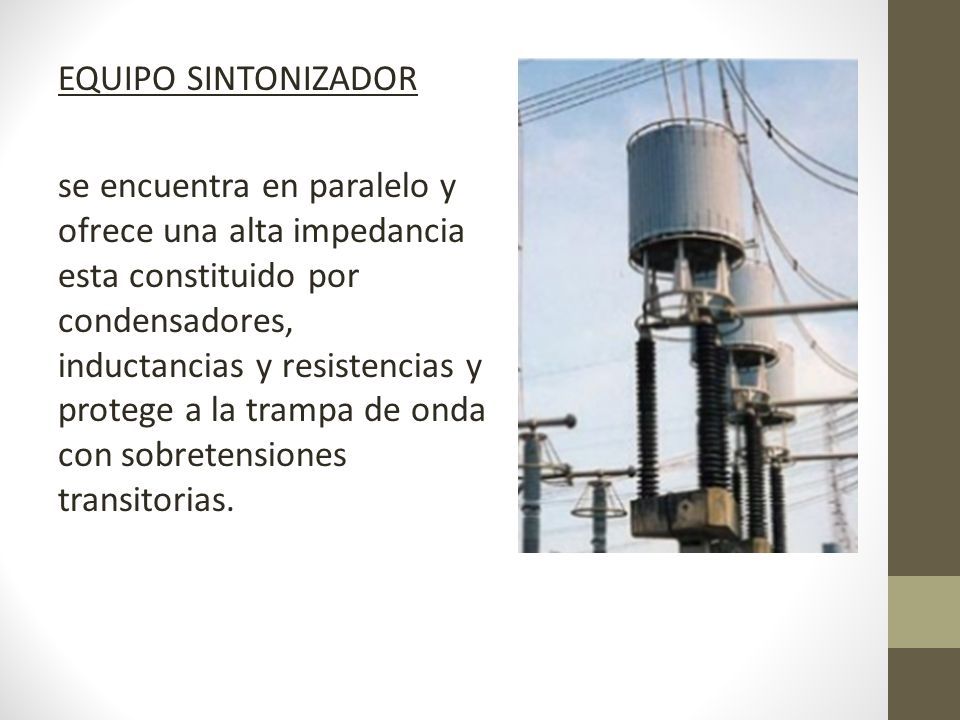

EQUIPO SINTONIZADOR se encuentra en paralelo y ofrece una alta impedancia esta constituido por condensadores, inductancias y resistencias y protege a la trampa de onda con sobretensiones transitorias.
7

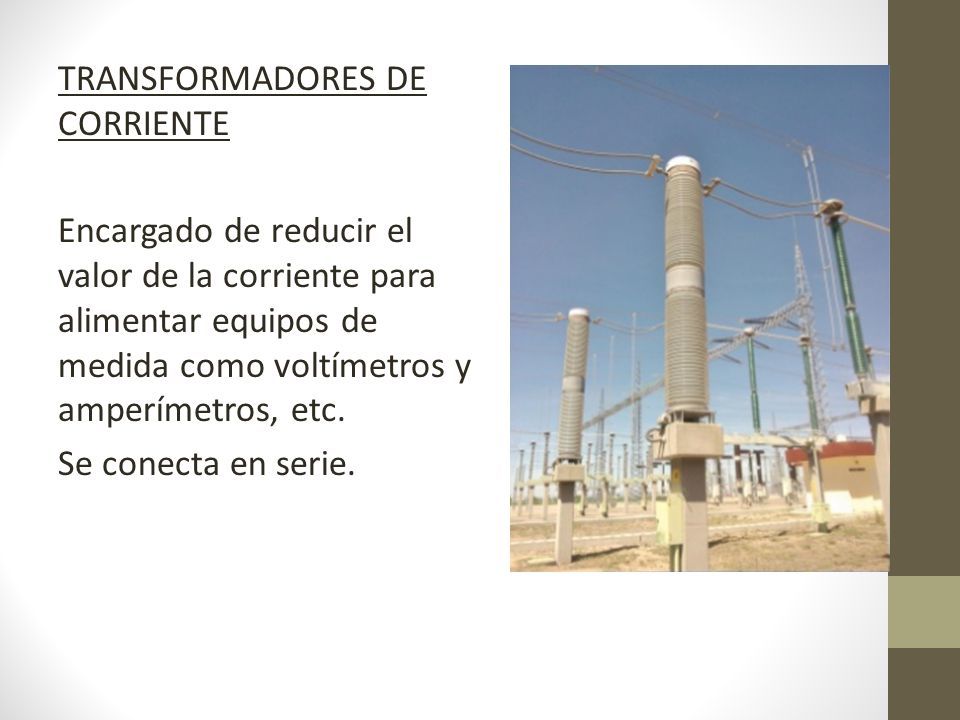

TRANSFORMADORES DE CORRIENTE Encargado de reducir el valor de la corriente para alimentar equipos de medida como voltímetros y amperímetros, etc. Se conecta en serie.
8

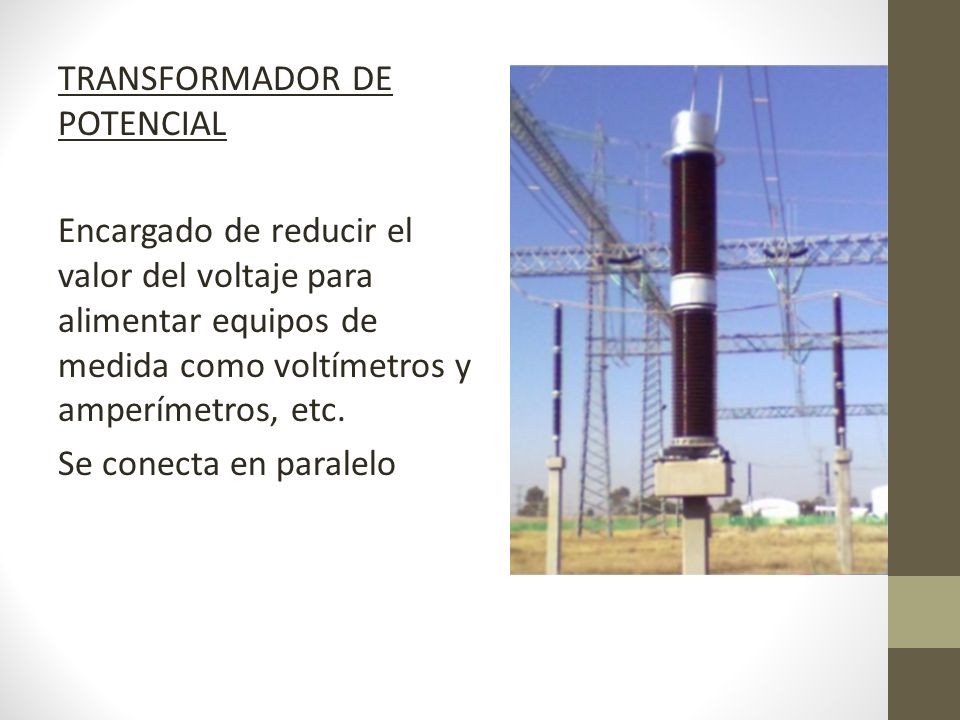

TRANSFORMADOR DE POTENCIAL Encargado de reducir el valor del voltaje para alimentar equipos de medida como voltímetros y amperímetros, etc. Se conecta en paralelo
9

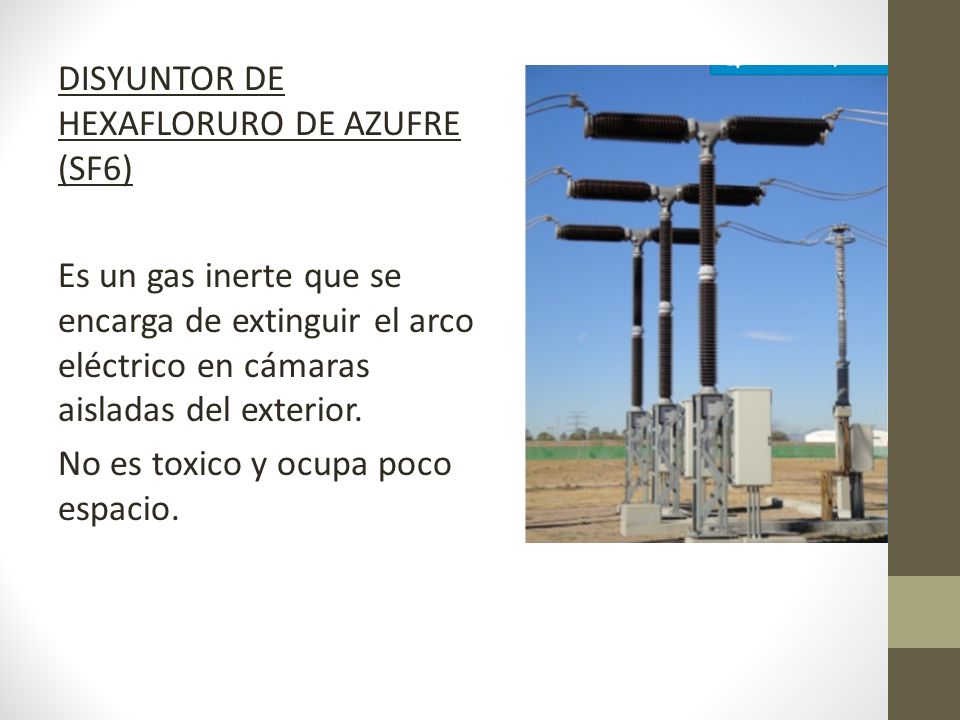

DISYUNTOR DE HEXAFLORURO DE AZUFRE (SF6) Es un gas inerte que se encarga de extinguir el arco eléctrico en cámaras aisladas del exterior. No es toxico y ocupa poco espacio.
10

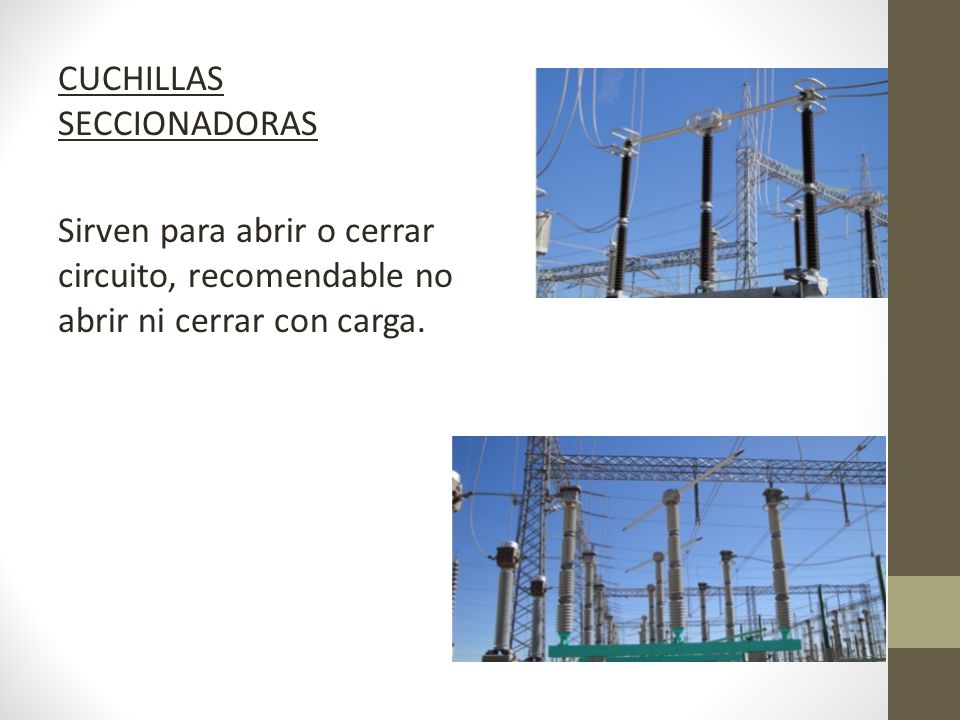

CUCHILLAS SECCIONADORAS Sirven para abrir o cerrar circuito, recomendable no abrir ni cerrar con carga.
11

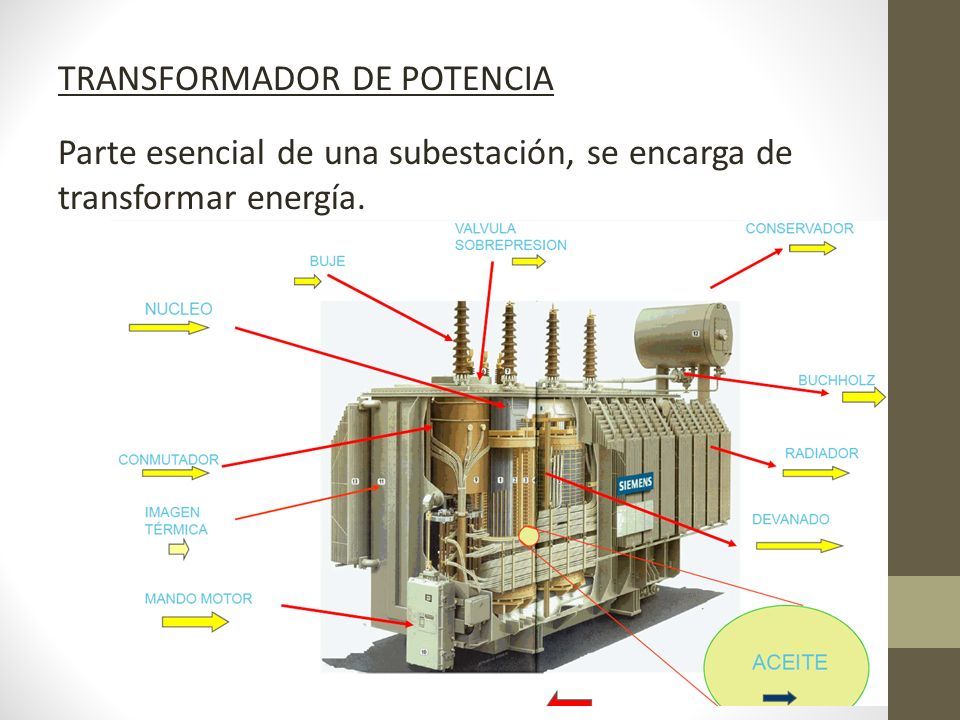

TRANSFORMADOR DE POTENCIA Parte esencial de una subestación, se encarga de transformar energía.
12

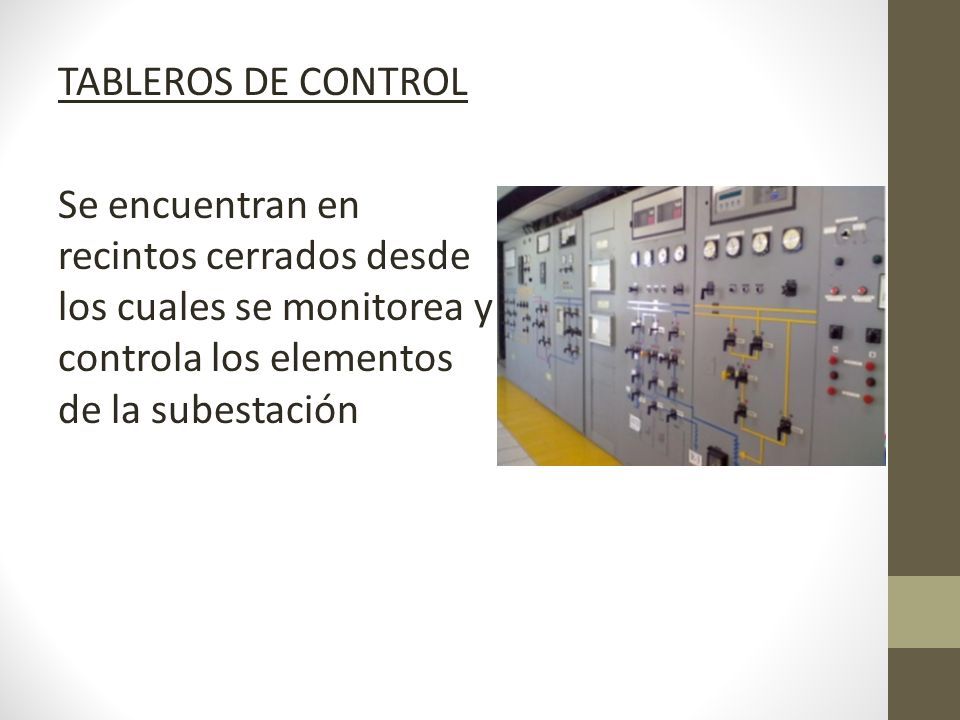

TABLEROS DE CONTROL Se encuentran en recintos cerrados desde los cuales se monitorea y controla los elementos de la subestación
13
GRACIAS
