1 Equipo Dual – ST8050 Programación Abril / 2014

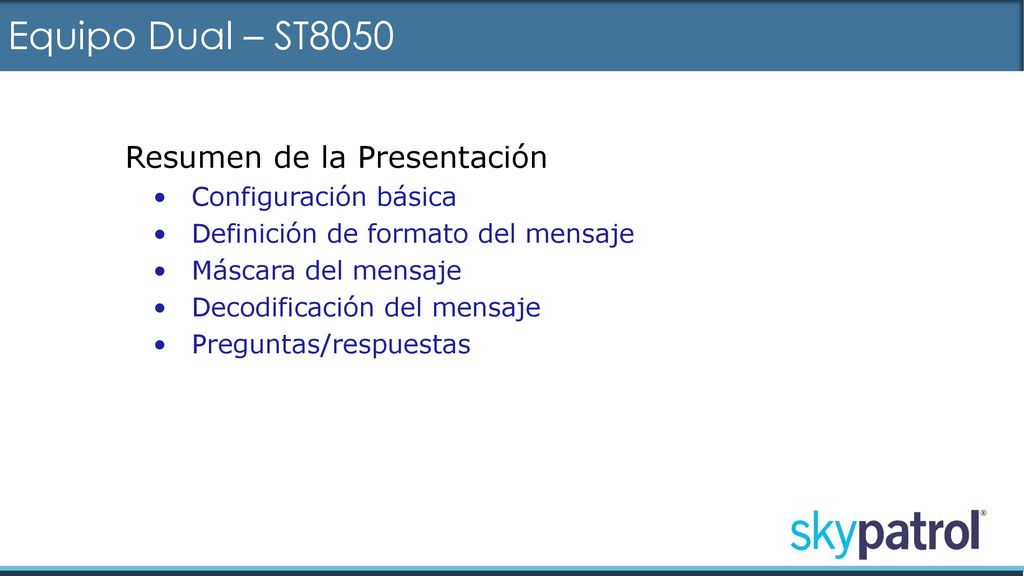

2 Equipo Dual – ST8050 Configuración básica
Resumen de la Presentación Configuración básica Definición de formato del mensaje Máscara del mensaje Decodificación del mensaje Preguntas/respuestas

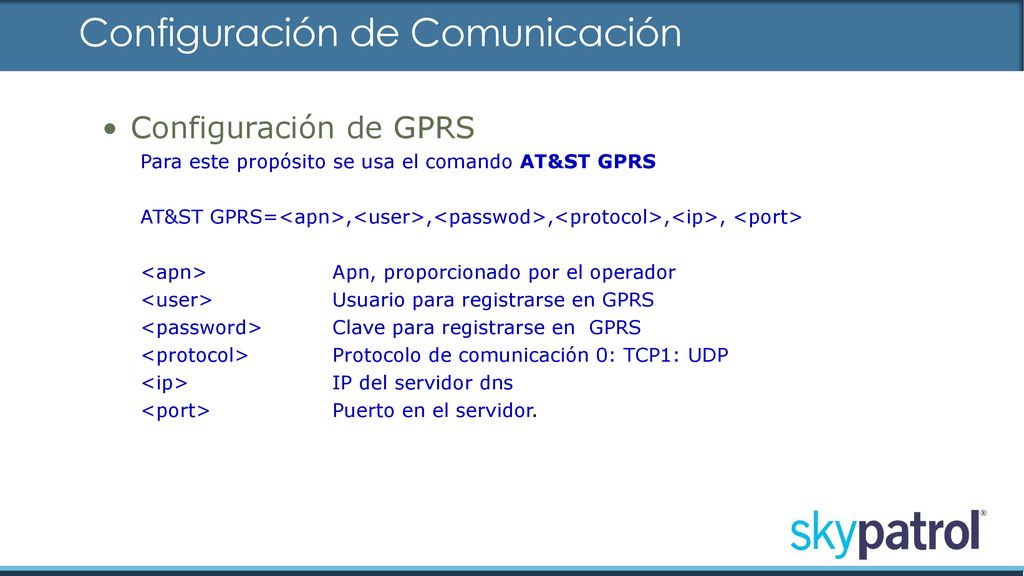

3 Configuración de Comunicación
Configuración de GPRS Para este propósito se usa el comando AT&ST GPRS AT&ST GPRS=<apn>,<user>,<passwod>,<protocol>,<ip>, <port> <apn> Apn, proporcionado por el operador <user> Usuario para registrarse en GPRS <password> Clave para registrarse en GPRS <protocol> Protocolo de comunicación 0: TCP1: UDP <ip> IP del servidor dns <port> Puerto en el servidor.

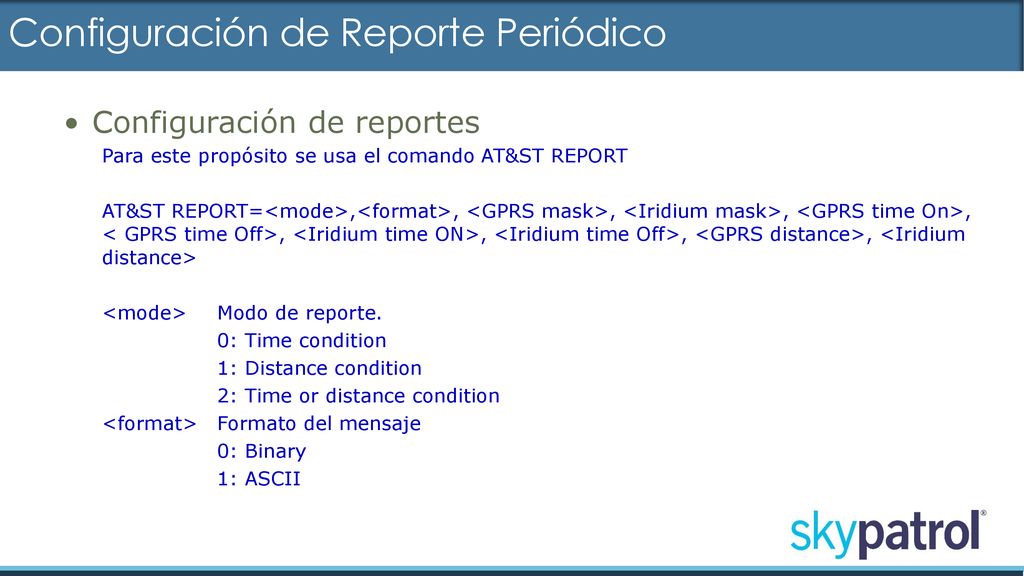

4 Configuración de Reporte Periódico
Configuración de reportes Para este propósito se usa el comando AT&ST REPORT AT&ST REPORT=<mode>,<format>, <GPRS mask>, <Iridium mask>, <GPRS time On>, < GPRS time Off>, <Iridium time ON>, <Iridium time Off>, <GPRS distance>, <Iridium distance> <mode> Modo de reporte. 0: Time condition 1: Distance condition 2: Time or distance condition <format> Formato del mensaje 0: Binary 1: ASCII

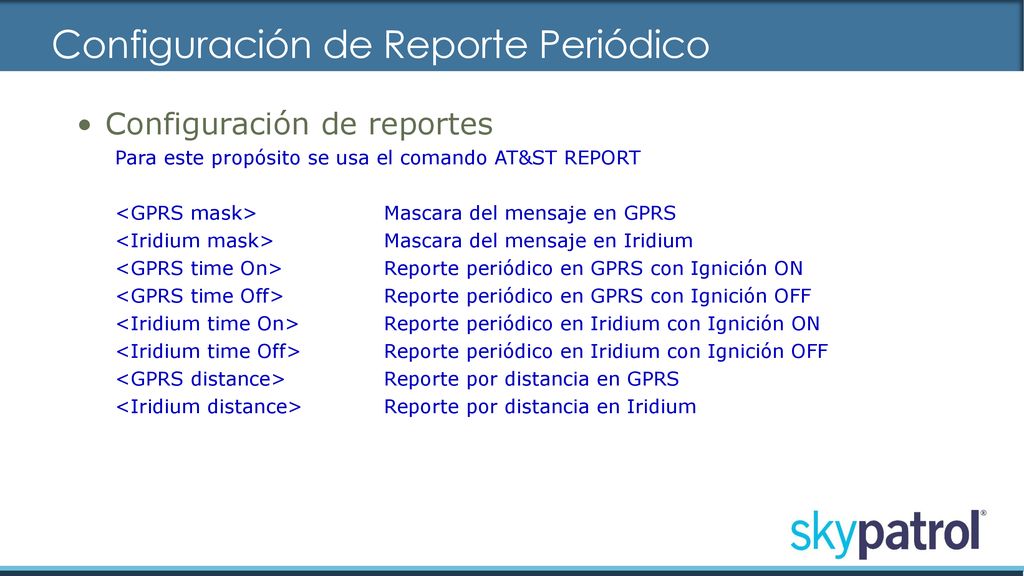

5 Configuración de Reporte Periódico
Configuración de reportes Para este propósito se usa el comando AT&ST REPORT <GPRS mask> Mascara del mensaje en GPRS <Iridium mask> Mascara del mensaje en Iridium <GPRS time On> Reporte periódico en GPRS con Ignición ON <GPRS time Off> Reporte periódico en GPRS con Ignición OFF <Iridium time On> Reporte periódico en Iridium con Ignición ON <Iridium time Off> Reporte periódico en Iridium con Ignición OFF <GPRS distance> Reporte por distancia en GPRS <Iridium distance> Reporte por distancia en Iridium

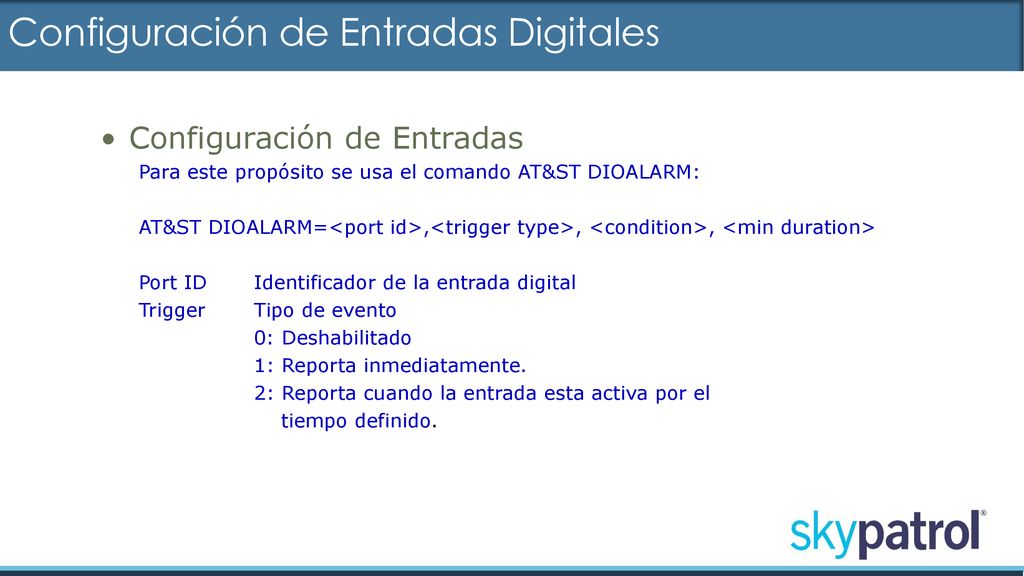

6 Configuración de Entradas Digitales
Para este propósito se usa el comando AT&ST DIOALARM: AT&ST DIOALARM=<port id>,<trigger type>, <condition>, <min duration> Port ID Identificador de la entrada digital Trigger Tipo de evento 0: Deshabilitado 1: Reporta inmediatamente. 2: Reporta cuando la entrada esta activa por el tiempo definido.

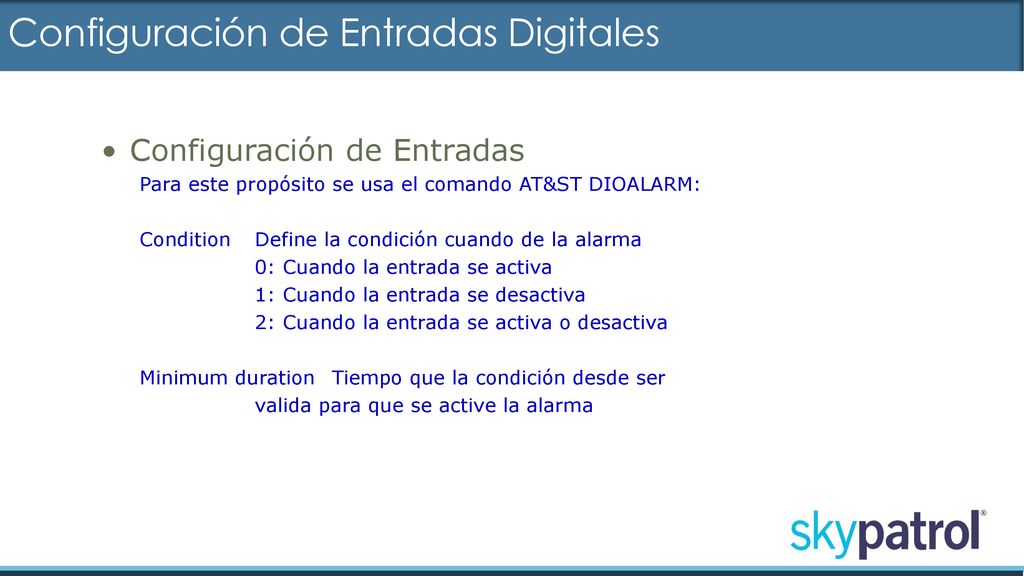

7 Configuración de Entradas Digitales
Para este propósito se usa el comando AT&ST DIOALARM: Condition Define la condición cuando de la alarma 0: Cuando la entrada se activa 1: Cuando la entrada se desactiva 2: Cuando la entrada se activa o desactiva Minimum duration Tiempo que la condición desde ser valida para que se active la alarma

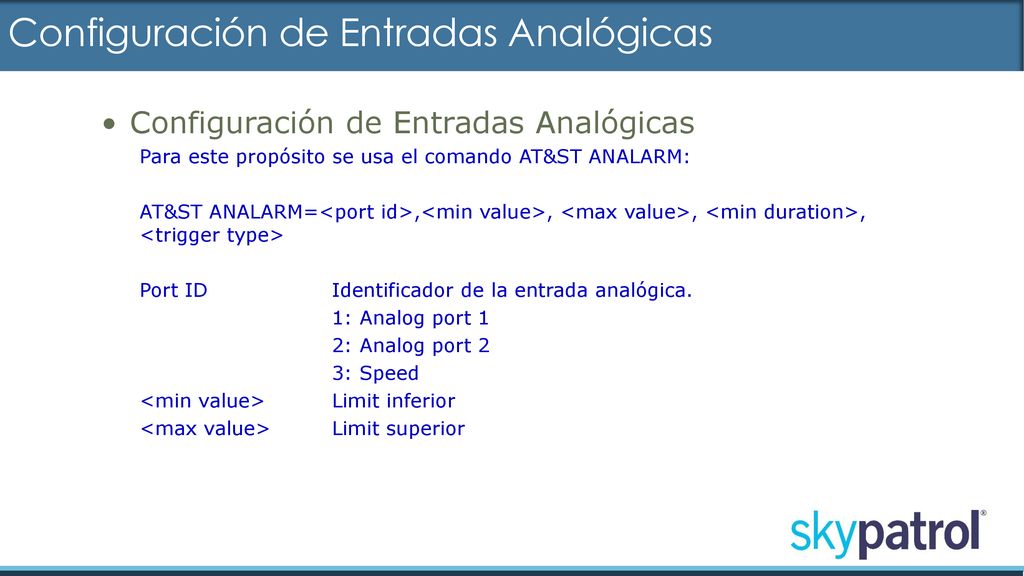

8 Configuración de Entradas Analógicas
Para este propósito se usa el comando AT&ST ANALARM: AT&ST ANALARM=<port id>,<min value>, <max value>, <min duration>, <trigger type> Port ID Identificador de la entrada analógica. 1: Analog port 1 2: Analog port 2 3: Speed <min value> Limit inferior <max value> Limit superior

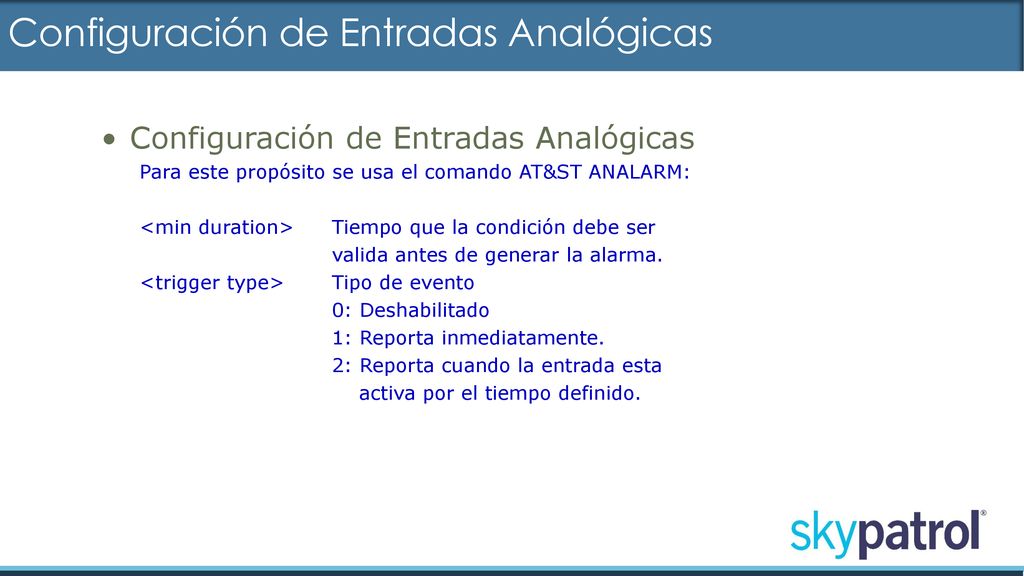

9 Configuración de Entradas Analógicas
Para este propósito se usa el comando AT&ST ANALARM: <min duration> Tiempo que la condición debe ser valida antes de generar la alarma. <trigger type> Tipo de evento 0: Deshabilitado 1: Reporta inmediatamente. 2: Reporta cuando la entrada esta activa por el tiempo definido.

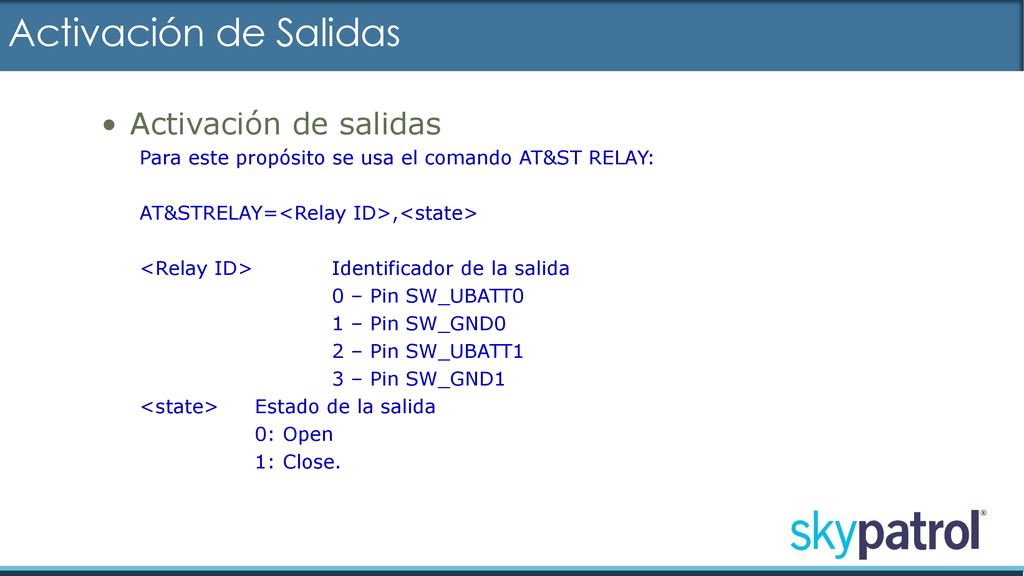

10 Activación de Salidas Activación de salidas
Para este propósito se usa el comando AT&ST RELAY: AT&STRELAY=<Relay ID>,<state> <Relay ID> Identificador de la salida 0 – Pin SW_UBATT0 1 – Pin SW_GND0 2 – Pin SW_UBATT1 3 – Pin SW_GND1 <state> Estado de la salida 0: Open 1: Close.

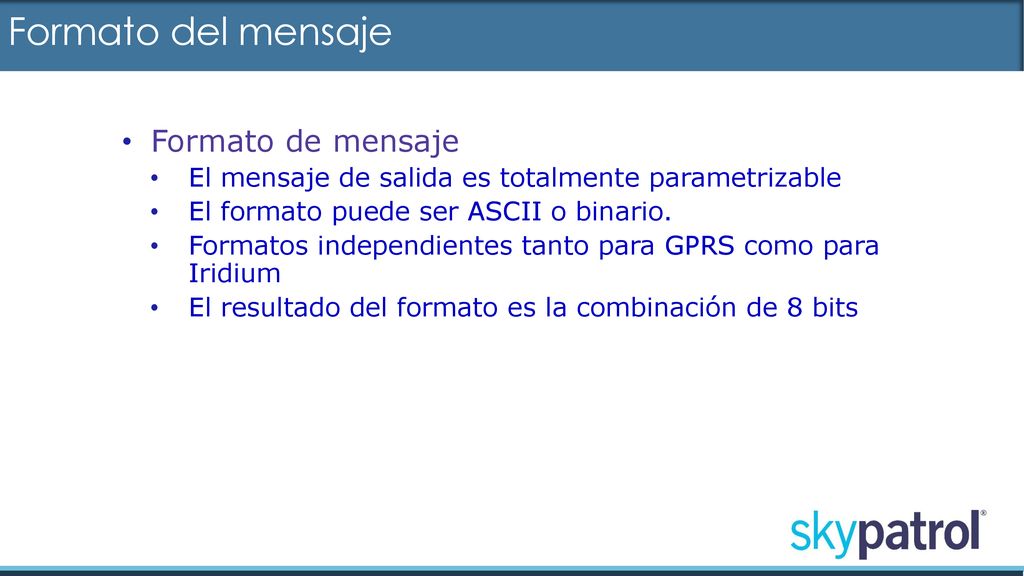

11 Formato del mensaje Formato de mensaje
El mensaje de salida es totalmente parametrizable El formato puede ser ASCII o binario. Formatos independientes tanto para GPRS como para Iridium El resultado del formato es la combinación de 8 bits

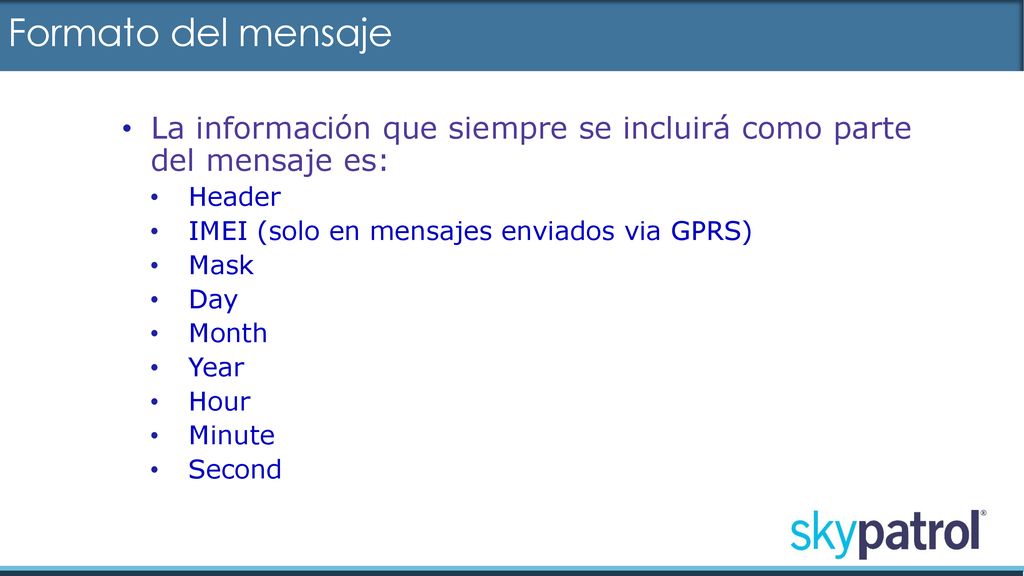

12 Formato del mensaje La información que siempre se incluirá como parte del mensaje es: Header IMEI (solo en mensajes enviados via GPRS) Mask Day Month Year Hour Minute Second

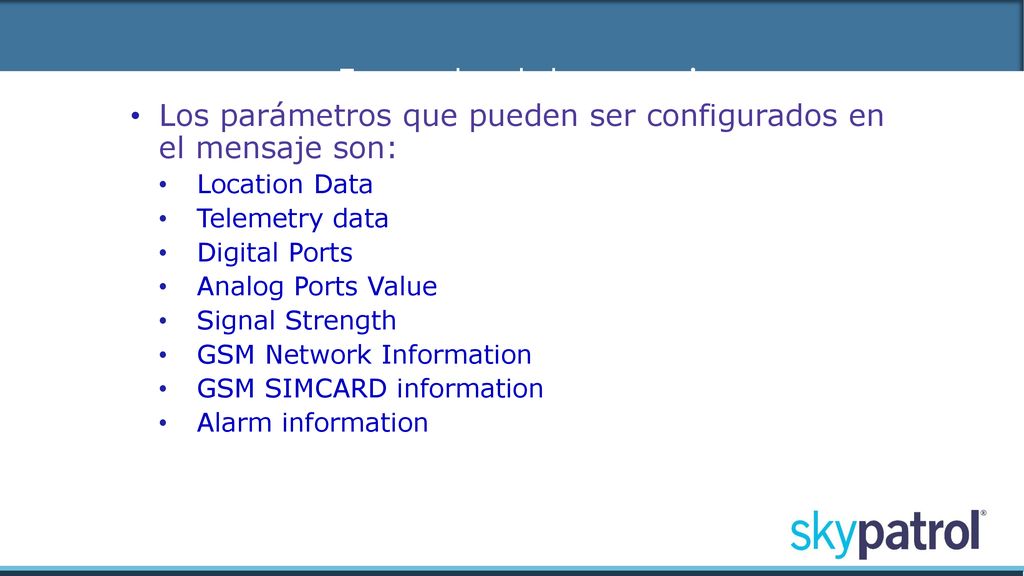

13 Formato del mensaje Los parámetros que pueden ser configurados en el mensaje son: Location Data Telemetry data Digital Ports Analog Ports Value Signal Strength GSM Network Information GSM SIMCARD information Alarm information

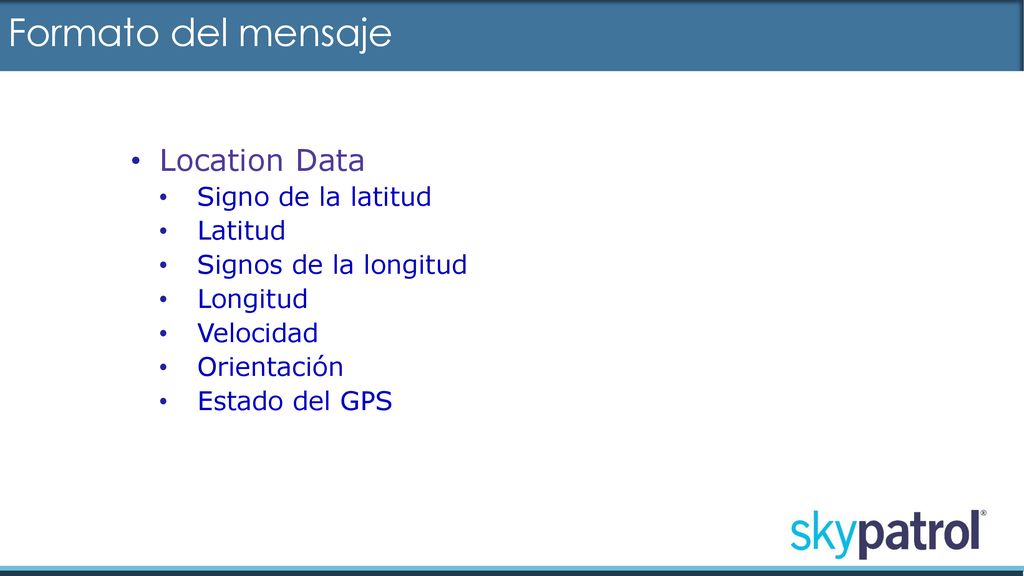

14 Formato del mensaje Location Data Signo de la latitud Latitud
Signos de la longitud Longitud Velocidad Orientación Estado del GPS

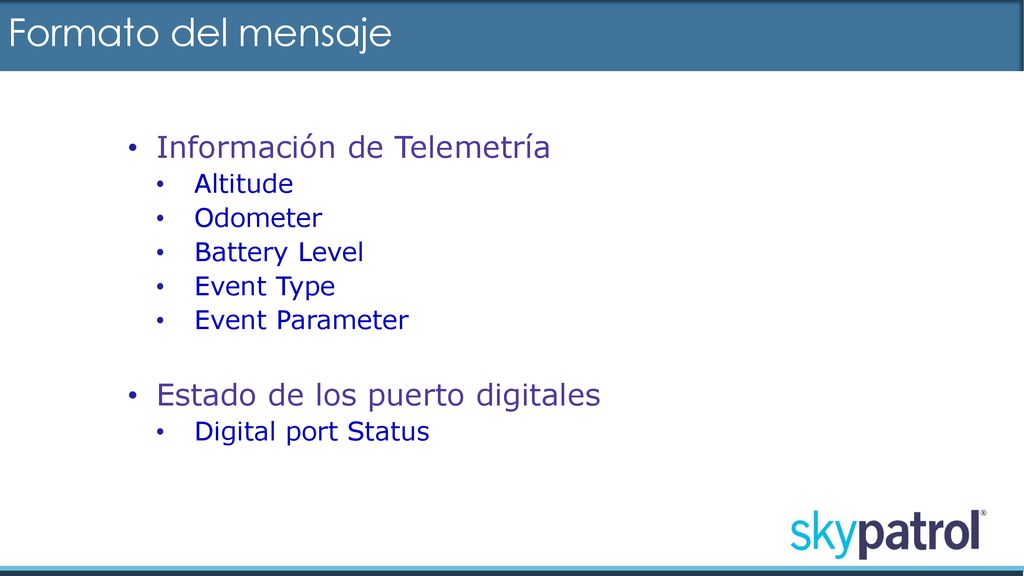

15 Formato del mensaje Información de Telemetría
Altitude  Odometer  Battery Level  Event Type  Event Parameter  Estado de los puerto digitales Digital port Status

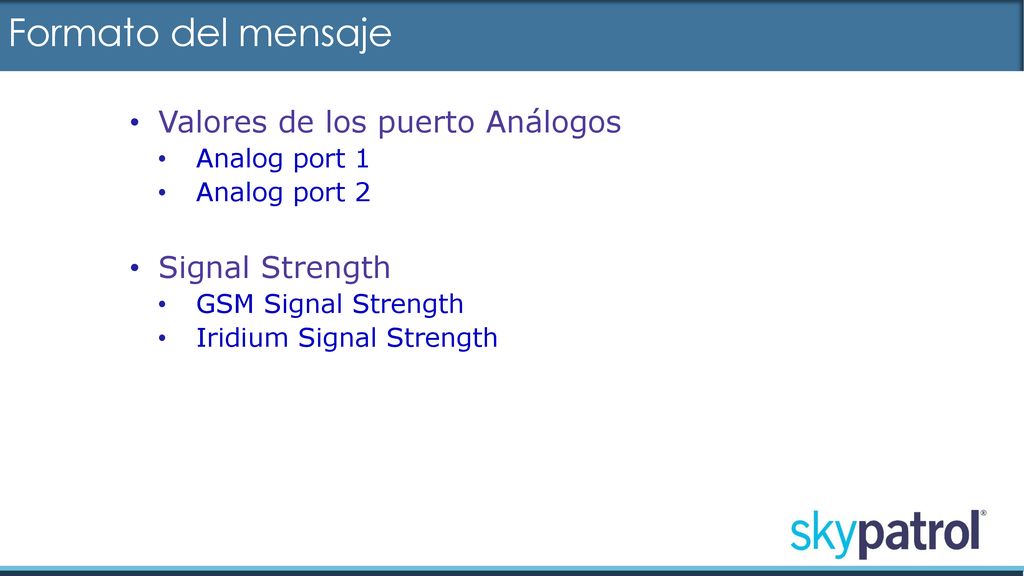

16 Formato del mensaje Valores de los puerto Análogos Signal Strength
Analog port 1 Analog port 2  Signal Strength GSM Signal Strength Iridium Signal Strength

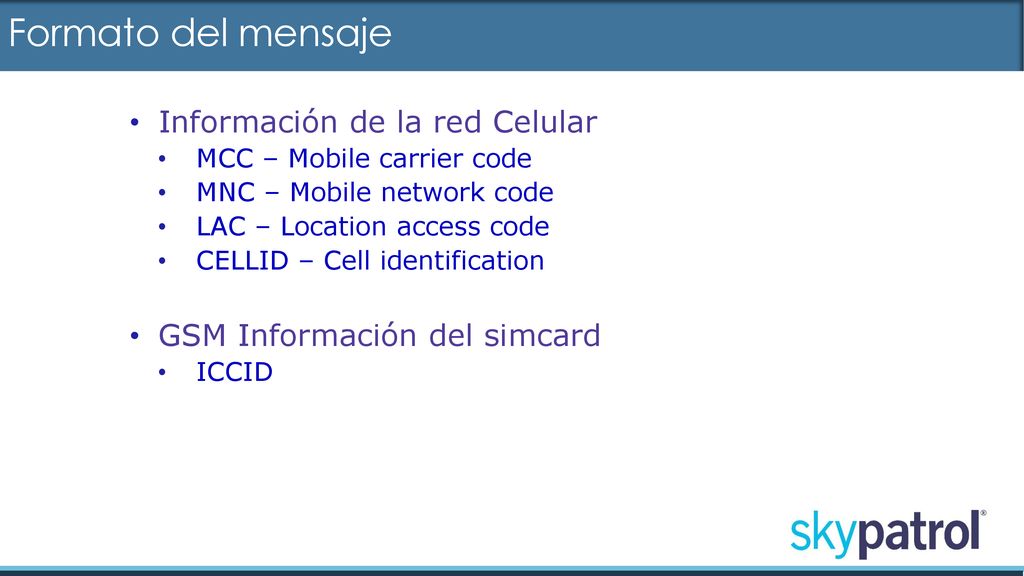

17 Formato del mensaje Información de la red Celular
MCC – Mobile carrier code MNC – Mobile network code LAC – Location access code CELLID – Cell identification GSM Información del simcard ICCID

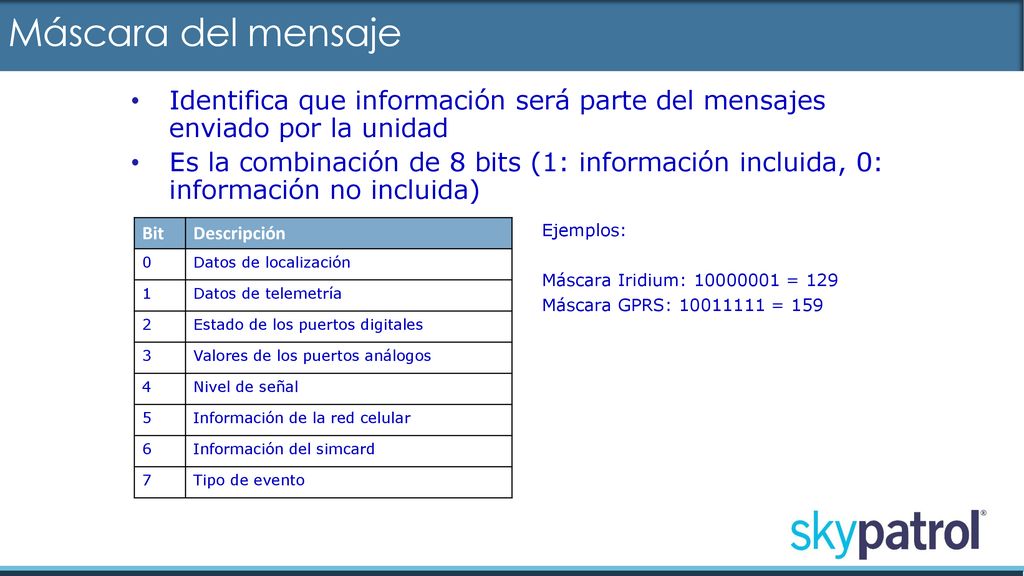

18 Máscara del mensaje Identifica que información será parte del mensajes enviado por la unidad Es la combinación de 8 bits (1: información incluida, 0: información no incluida) Bit Descripción Datos de localización 1 Datos de telemetría 2 Estado de los puertos digitales 3 Valores de los puertos análogos 4 Nivel de señal 5 Información de la red celular 6 Información del simcard 7 Tipo de evento Ejemplos: Máscara Iridium: = 129 Máscara GPRS: = 159

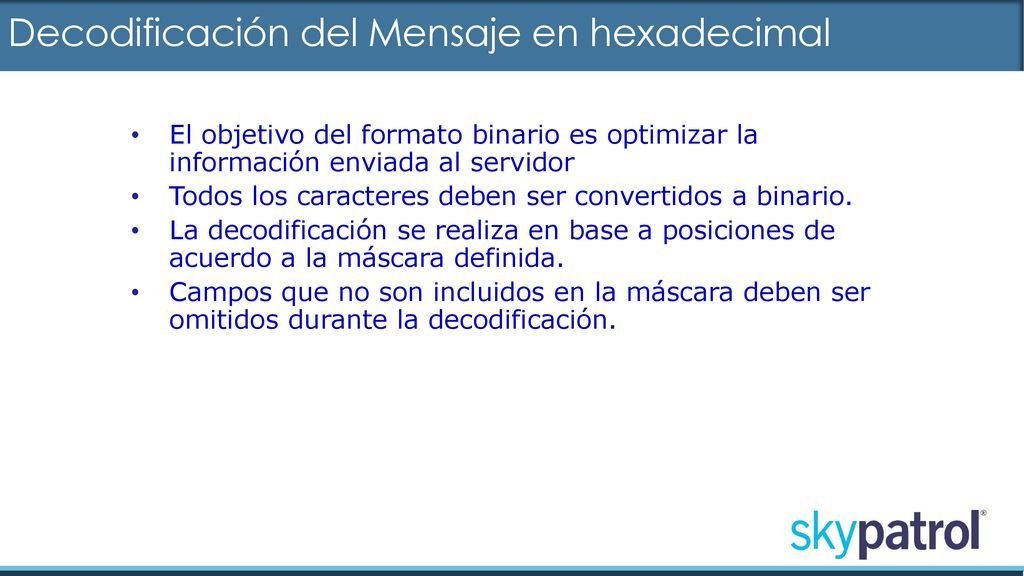

19 Decodificación del Mensaje en hexadecimal
El objetivo del formato binario es optimizar la información enviada al servidor Todos los caracteres deben ser convertidos a binario. La decodificación se realiza en base a posiciones de acuerdo a la máscara definida. Campos que no son incluidos en la máscara deben ser omitidos durante la decodificación.

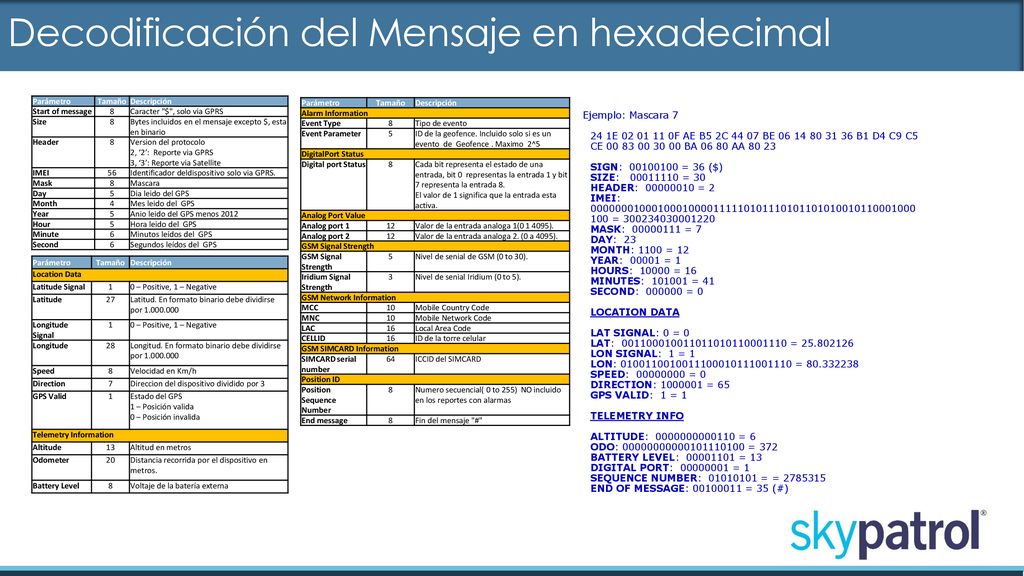

20 Decodificación del Mensaje en hexadecimal
Parámetro Tamaño Descripción Start of message 8 Caracter "$", solo via GPRS Size Bytes incluidos en el mensaje excepto $, esta en binario Header Version del protocolo 2, ‘2’: Reporte via GPRS 3, ‘3’: Reporte via Satellite IMEI 56 Identificador deldispositivo solo via GPRS. Mask Mascara Day 5 Dia leido del GPS Month 4 Mes leido del GPS Year Anio leido del GPS menos 2012 Hour Hora leido del GPS Minute 6 Minutos leídos del GPS Second Segundos leídos del GPS Parámetro Tamaño Descripción Alarm Information Event Type 8 Tipo de evento Event Parameter 5 ID de la geofence. Incluido solo si es un evento de Geofence . Maximo 2^5 DigitalPort Status Digital port Status Cada bit representa el estado de una entrada, bit 0 representas la entrada 1 y bit 7 representa la entrada 8. El valor de 1 significa que la entrada esta activa. Analog Port Value Analog port 1 12 Valor de la entrada analoga 1( ). Analog port 2 Valor de la entrada analoga 2. (0 a 4095). GSM Signal Strength Nivel de senial de GSM (0 to 30). Iridium Signal Strength 3 Nivel de senial Iridium (0 to 5). GSM Network Information MCC 10 Mobile Country Code MNC Mobile Network Code LAC 16 Local Area Code CELLID ID de la torre celular GSM SIMCARD Information SIMCARD serial number 64 ICCID del SIMCARD Position ID Position Sequence Number Numero secuencial( 0 to 255) NO incluido en los reportes con alarmas End message Fin del mensaje "#" Ejemplo: Mascara 7 24 1E F AE B5 2C BE B1 D4 C9 C5 CE BA AA 80 23 SIGN: = 36 ($) SIZE: = 30 HEADER: = 2 IMEI: = MASK: = 7 DAY: 23 MONTH: 1100 = 12 YEAR: = 1 HOURS: = 16 MINUTES: = 41 SECOND: = 0 LOCATION DATA LAT SIGNAL: 0 = 0 LAT: = LON SIGNAL: 1 = 1 LON: = SPEED: = 0 DIRECTION: = 65 GPS VALID: 1 = 1 TELEMETRY INFO ALTITUDE: = 6 ODO: = 372 BATTERY LEVEL: = 13 DIGITAL PORT: = 1 SEQUENCE NUMBER: = = END OF MESSAGE: = 35 (#) Parámetro Tamaño Descripción Location Data Latitude Signal 1 0 – Positive, 1 – Negative Latitude 27 Latitud. En formato binario debe dividirse por Longitude Signal Longitude 28 Longitud. En formato binario debe dividirse por Speed 8 Velocidad en Km/h Direction 7 Direccion del dispositivo dividido por 3 GPS Valid Estado del GPS 1 – Posición valida 0 – Posición invalida Telemetry Information Altitude 13 Altitud en metros Odometer 20 Distancia recorrida por el dispositivo en metros. Battery Level Voltaje de la batería externa

21 Preguntas y Respuestas
Equipo Dual – ST8050 Preguntas y Respuestas
