TEMA 4. CONECTORES Y CABLEADO.

Presentación del tema: "TEMA 4. CONECTORES Y CABLEADO."— Transcripción de la presentación:

1 TEMA 4. CONECTORES Y CABLEADO.

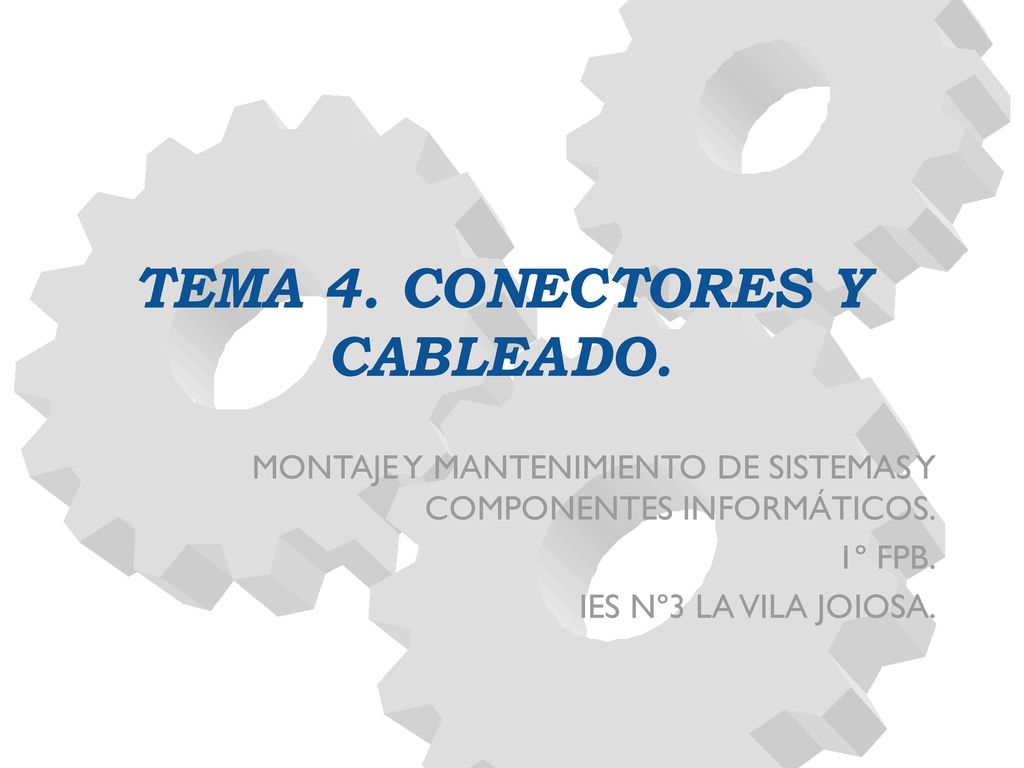

MONTAJE Y MANTENIMIENTO DE SISTEMAS Y COMPONENTES INFORMÁTICOS. 1º FPB. IES Nº3 LA VILA JOIOSA.

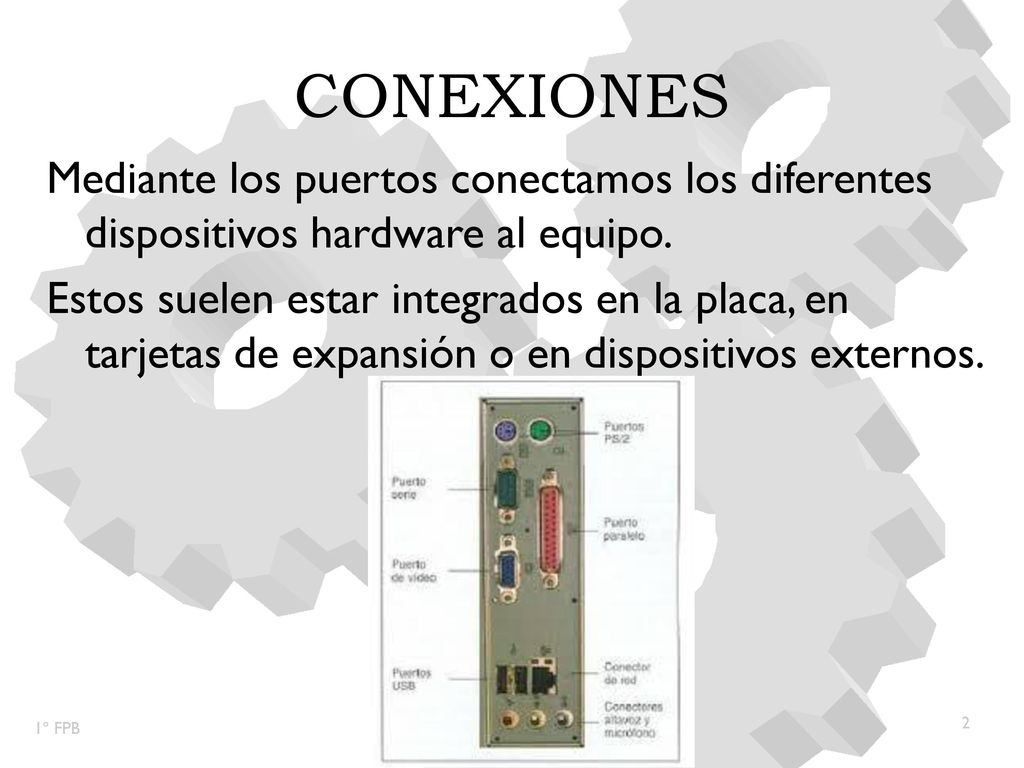

2 CONEXIONES Mediante los puertos conectamos los diferentes dispositivos hardware al equipo. Estos suelen estar integrados en la placa, en tarjetas de expansión o en dispositivos externos. 1º FPB 2

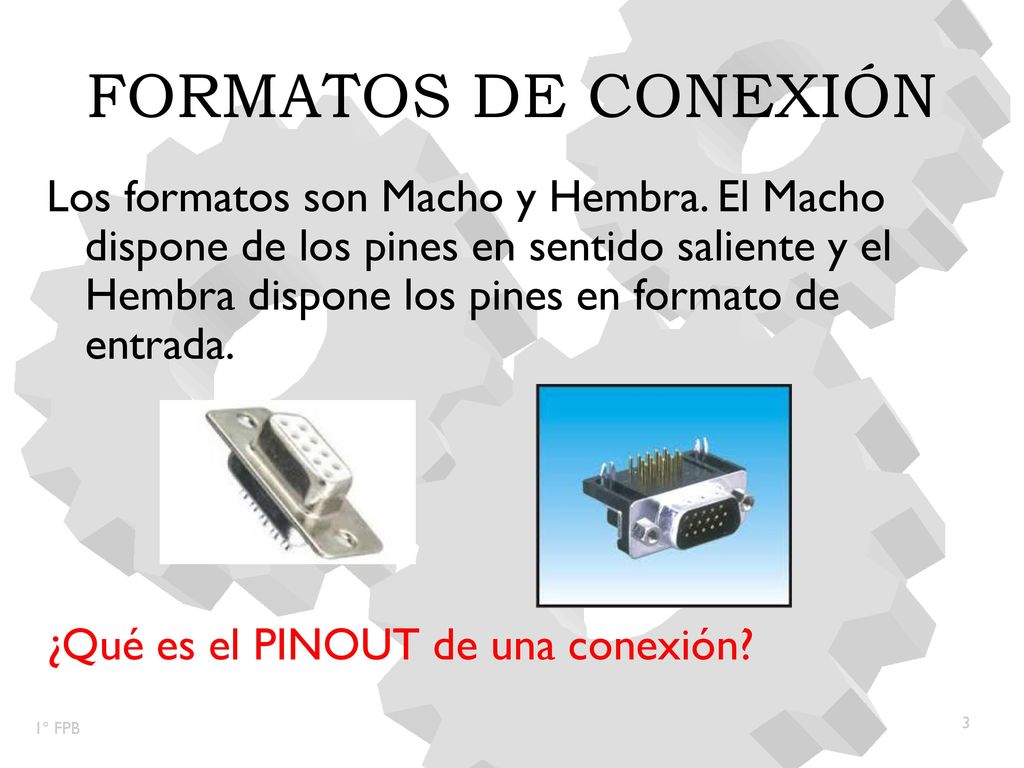

3 FORMATOS DE CONEXIÓN Los formatos son Macho y Hembra. El Macho dispone de los pines en sentido saliente y el Hembra dispone los pines en formato de entrada. ¿Qué es el PINOUT de una conexión? 1º FPB 3

4 ACTIVIDAd 1: ¿Cómo tiene los conectores un cable de tipo alargador

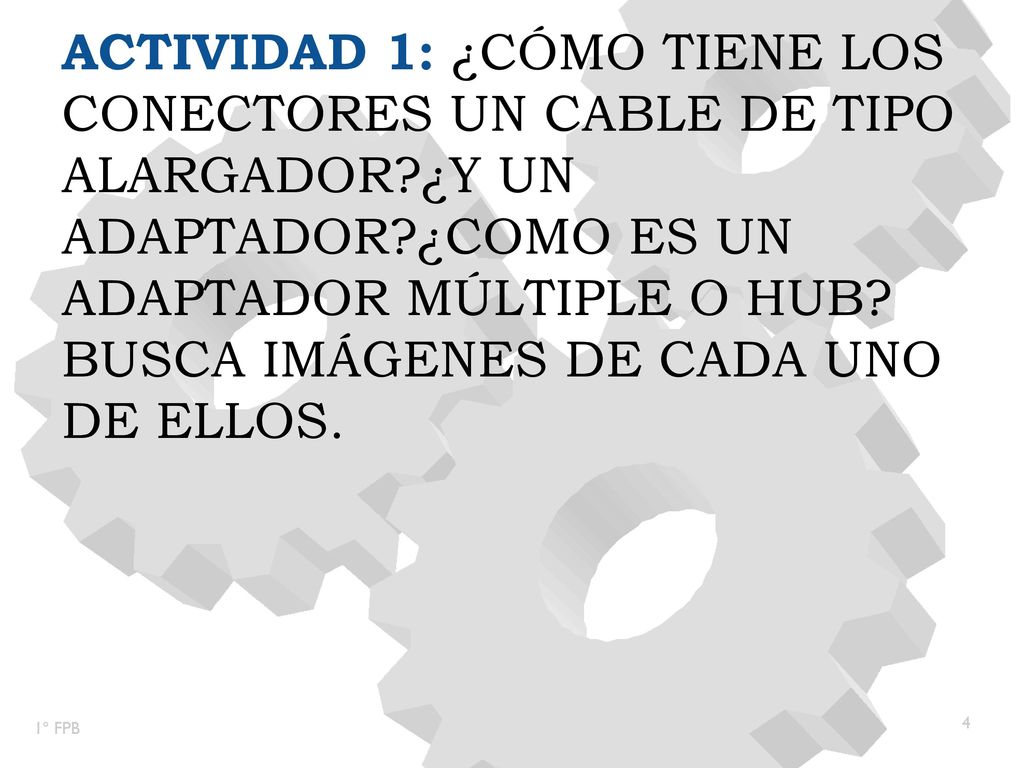

ACTIVIDAd 1: ¿Cómo tiene los conectores un cable de tipo alargador?¿Y un adaptador?¿como es un adaptador múltiple o hub? Busca imágenes de cada uno de ellos. 1º FPB 4

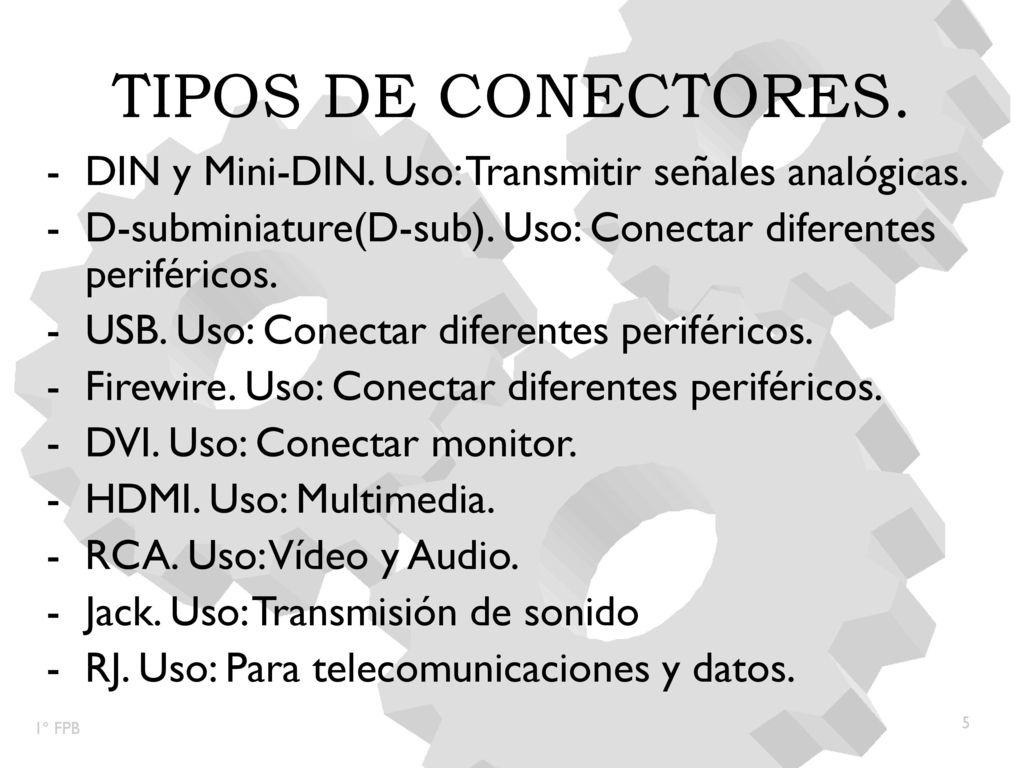

5 TIPOS DE CONECTORES. DIN y Mini-DIN. Uso: Transmitir señales analógicas. D-subminiature(D-sub). Uso: Conectar diferentes periféricos. USB. Uso: Conectar diferentes periféricos. Firewire. Uso: Conectar diferentes periféricos. DVI. Uso: Conectar monitor. HDMI. Uso: Multimedia. RCA. Uso: Vídeo y Audio. Jack. Uso: Transmisión de sonido RJ. Uso: Para telecomunicaciones y datos. 1º FPB 5

6 PANEL LATERAL DE LA PLACA.
INDICA LOS TIPOS DE PUERTOS 1º FPB 6

7 Puerto usb. - Sistema de conexión PLUG-AND-PLAY.

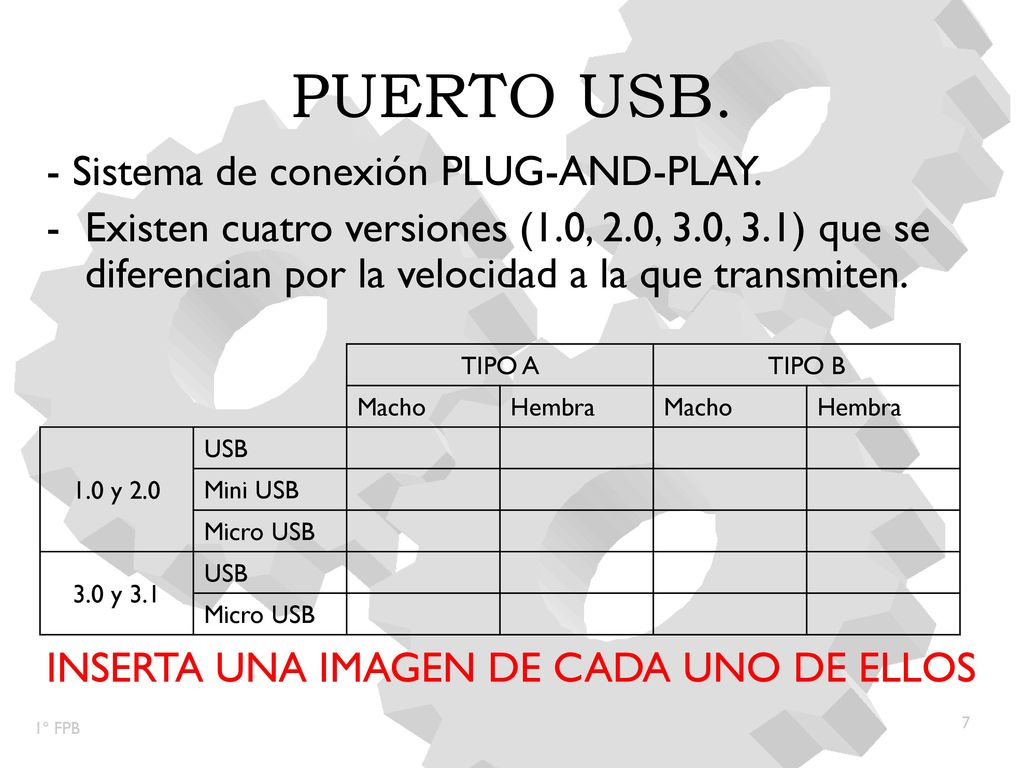

Existen cuatro versiones (1.0, 2.0, 3.0, 3.1) que se diferencian por la velocidad a la que transmiten. INSERTA UNA IMAGEN DE CADA UNO DE ELLOS TIPO A TIPO B Macho Hembra 1.0 y 2.0 USB Mini USB Micro USB 3.0 y 3.1 1º FPB 7

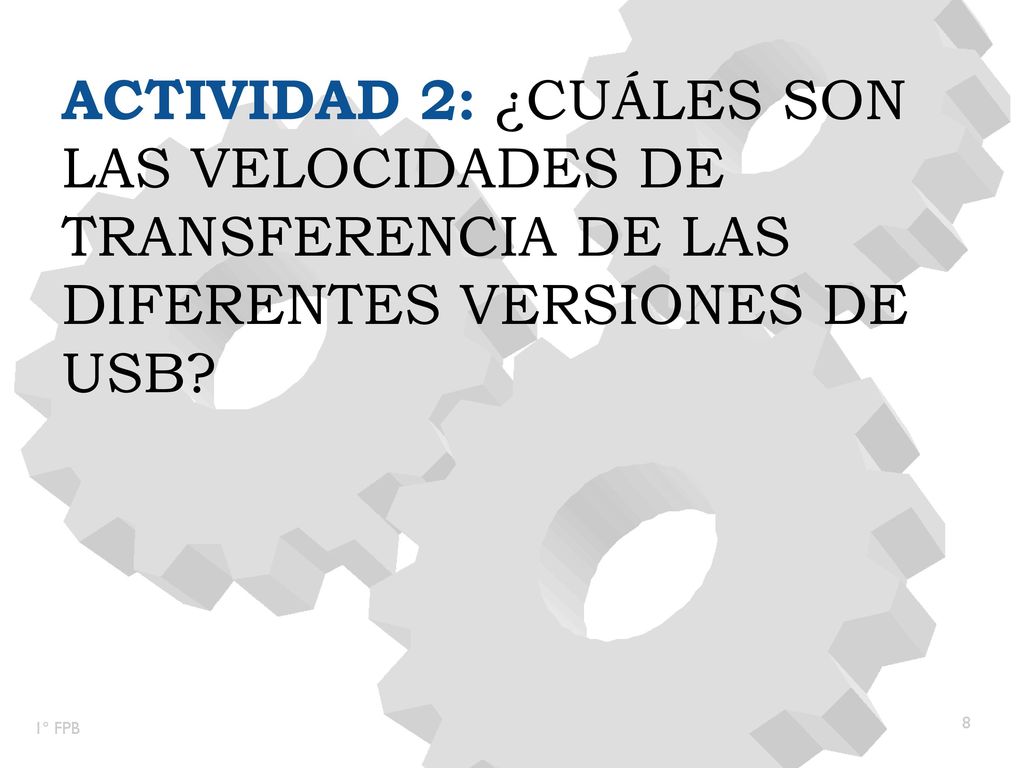

8 ACTIVIDAd 2: ¿Cuáles son las velocidades de transferencia de las diferentes versiones de usb?
1º FPB 8

9 Puertos serie, paralelo y ps/2

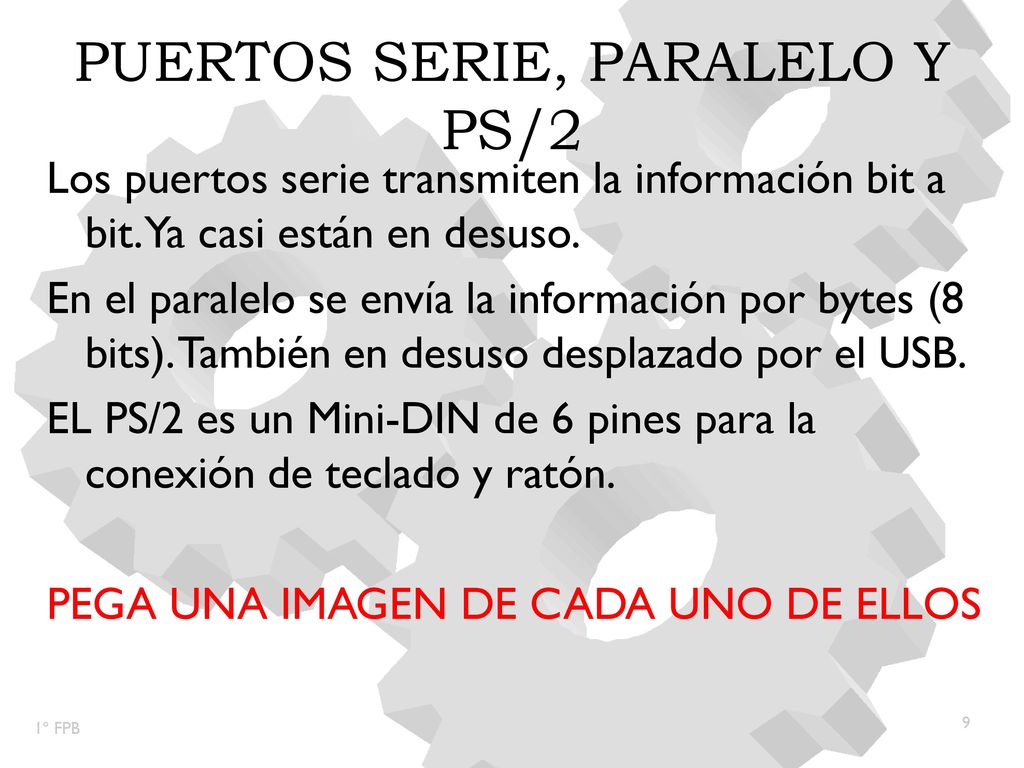

Los puertos serie transmiten la información bit a bit. Ya casi están en desuso. En el paralelo se envía la información por bytes (8 bits). También en desuso desplazado por el USB. EL PS/2 es un Mini-DIN de 6 pines para la conexión de teclado y ratón. PEGA UNA IMAGEN DE CADA UNO DE ELLOS 1º FPB 9

10 Puertos FIREWIRE Puerto Serie de Altas Prestaciones.
Es de conexión PLUG AND PLAY, igual que el USB. Soporta la conexión de hasta 63 dispositivos. Las diferentes versiones se diferencian por su velocidad de transferencia. MODELO VELOCIDAD IMAGEN Firewire S400 Firewire S800 Firewire S1600 Firewire S3200 Firewire S800T 1º FPB 1010

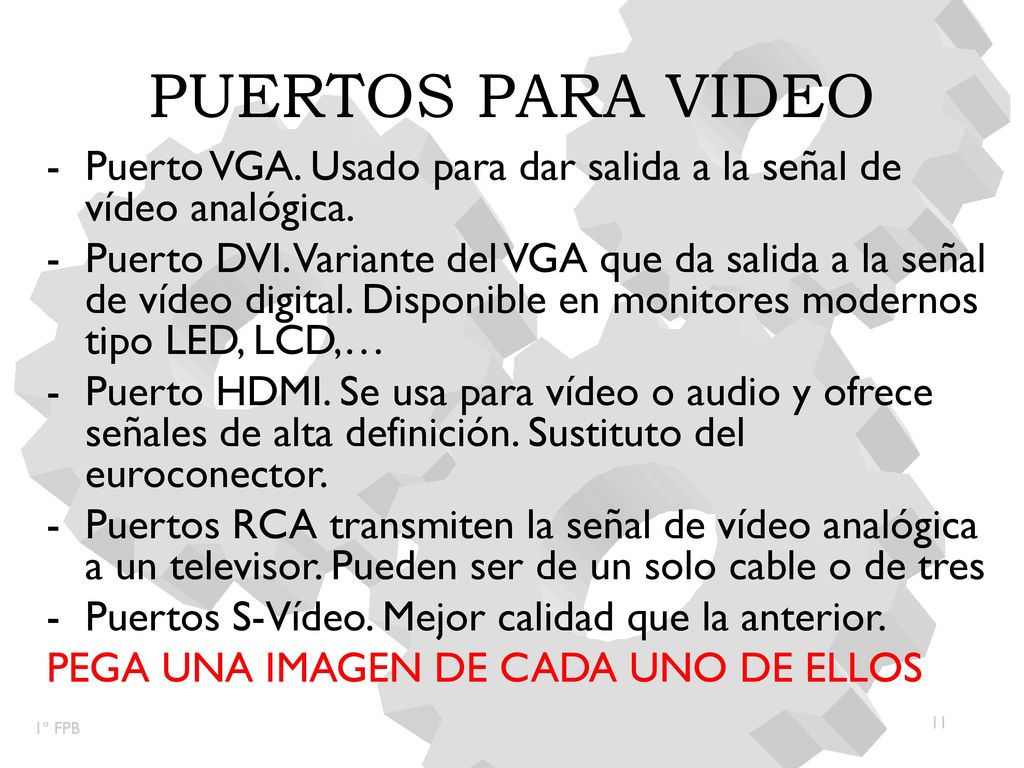

11 Puertos para video Puerto VGA. Usado para dar salida a la señal de vídeo analógica. Puerto DVI. Variante del VGA que da salida a la señal de vídeo digital. Disponible en monitores modernos tipo LED, LCD,… Puerto HDMI. Se usa para vídeo o audio y ofrece señales de alta definición. Sustituto del euroconector. Puertos RCA transmiten la señal de vídeo analógica a un televisor. Pueden ser de un solo cable o de tres Puertos S-Vídeo. Mejor calidad que la anterior. PEGA UNA IMAGEN DE CADA UNO DE ELLOS 1º FPB 11

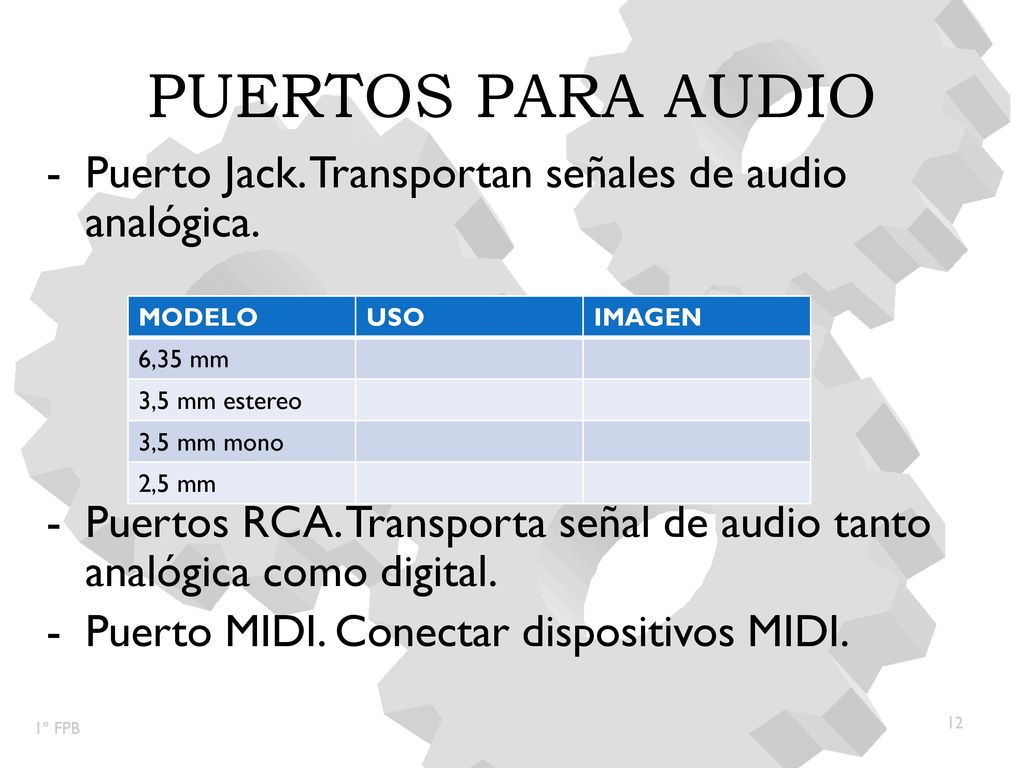

12 Puertos para audio Puerto Jack. Transportan señales de audio analógica. Puertos RCA. Transporta señal de audio tanto analógica como digital. Puerto MIDI. Conectar dispositivos MIDI. MODELO USO IMAGEN 6,35 mm 3,5 mm estereo 3,5 mm mono 2,5 mm 1º FPB 12

13 Puertos para comunicación cableada

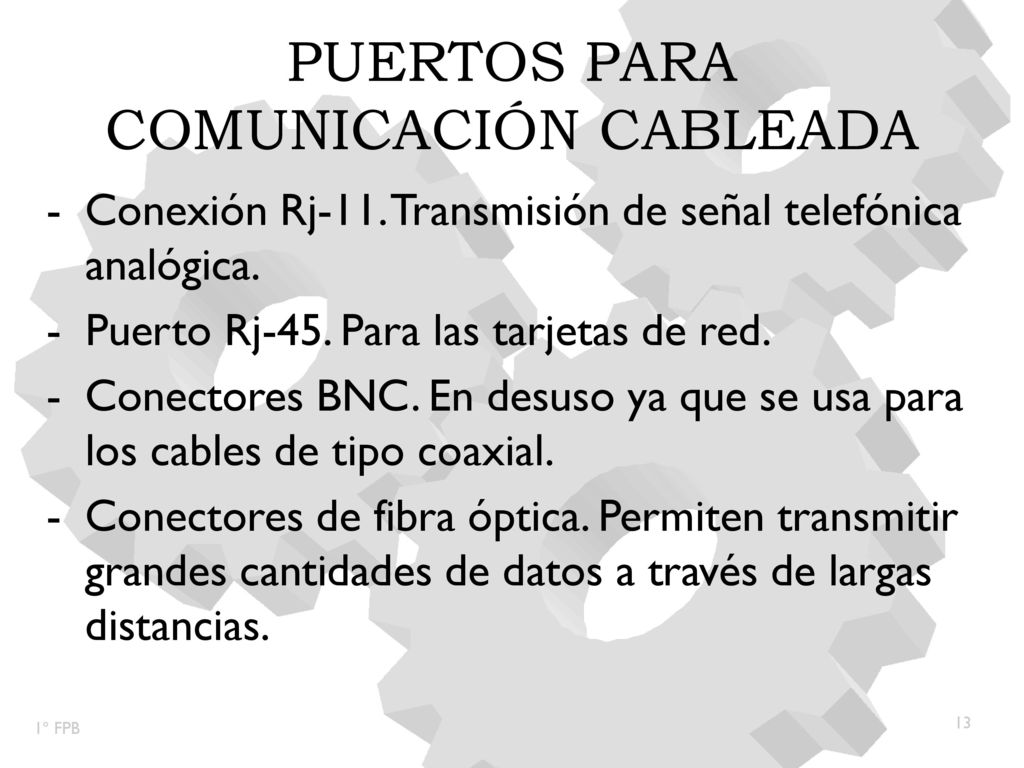

Conexión Rj-11. Transmisión de señal telefónica analógica. Puerto Rj-45. Para las tarjetas de red. Conectores BNC. En desuso ya que se usa para los cables de tipo coaxial. Conectores de fibra óptica. Permiten transmitir grandes cantidades de datos a través de largas distancias. 1º FPB 13

14 INSERTA UNA IMAGEN DE CADA.

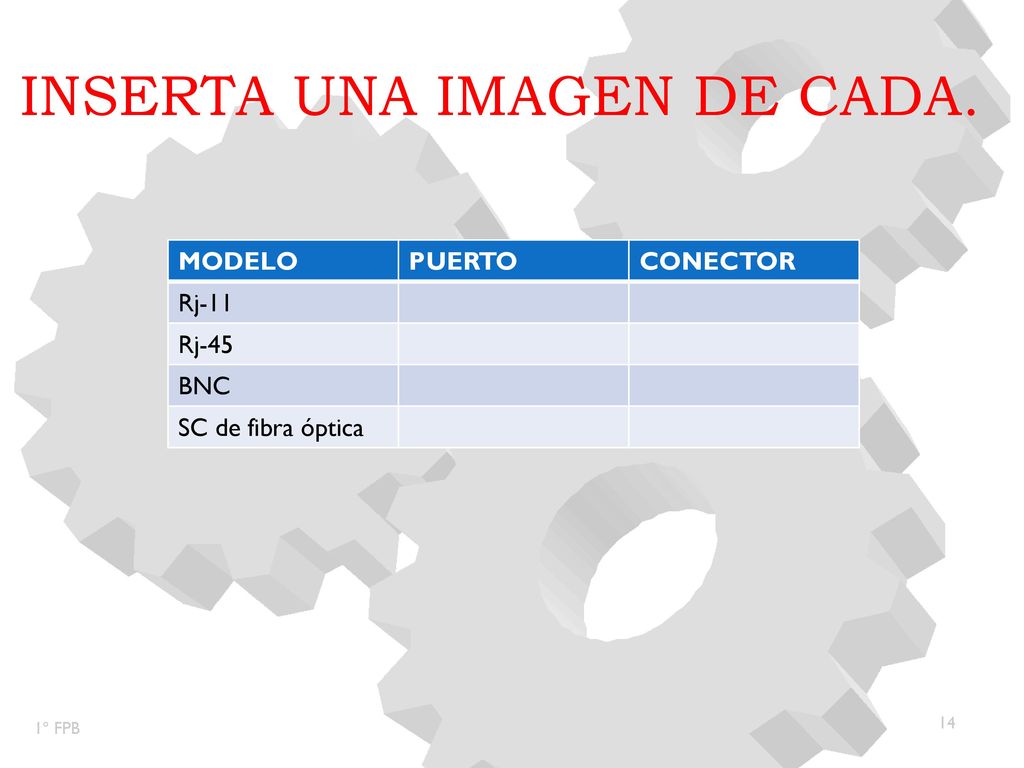

MODELO PUERTO CONECTOR Rj-11 Rj-45 BNC SC de fibra óptica 1º FPB 14
