Skypatrol Colombia SAS

Presentación del tema: "Skypatrol Colombia SAS"— Transcripción de la presentación:

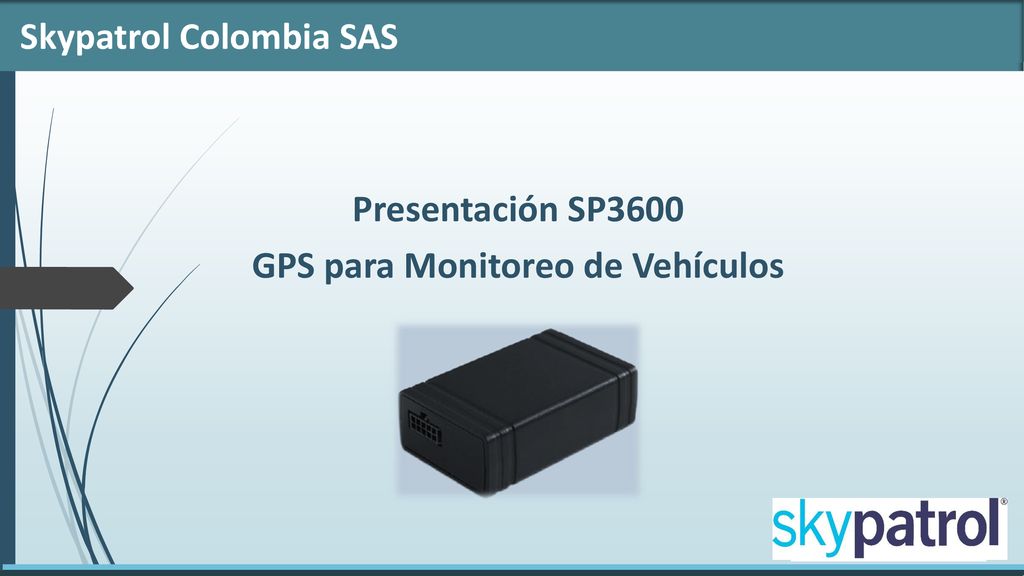

1 Skypatrol Colombia SAS
Presentación SP3600 GPS para Monitoreo de Vehículos

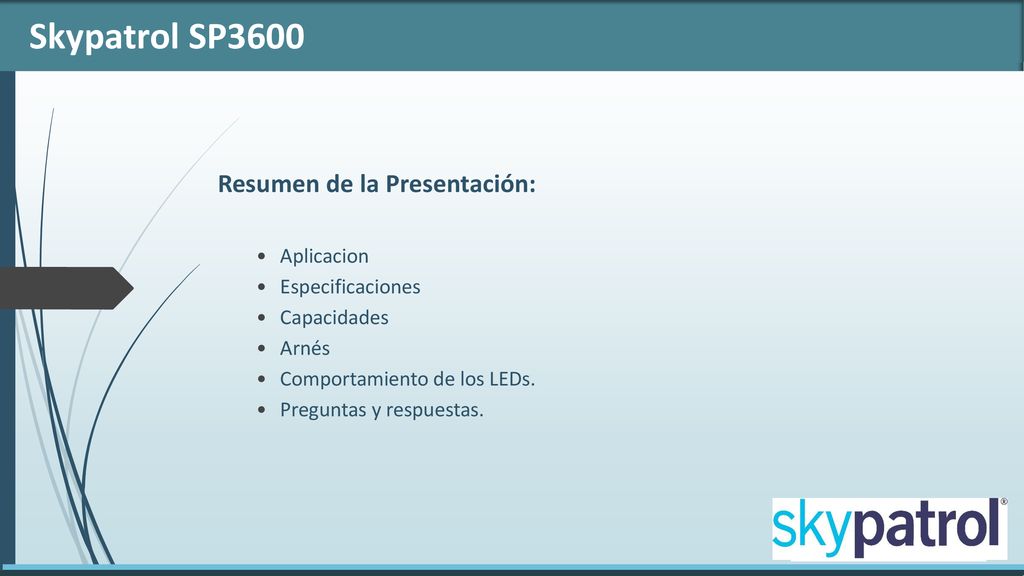

2 Skypatrol SP3600 Resumen de la Presentación: Aplicacion
Especificaciones Capacidades Arnés Comportamiento de los LEDs. Preguntas y respuestas.

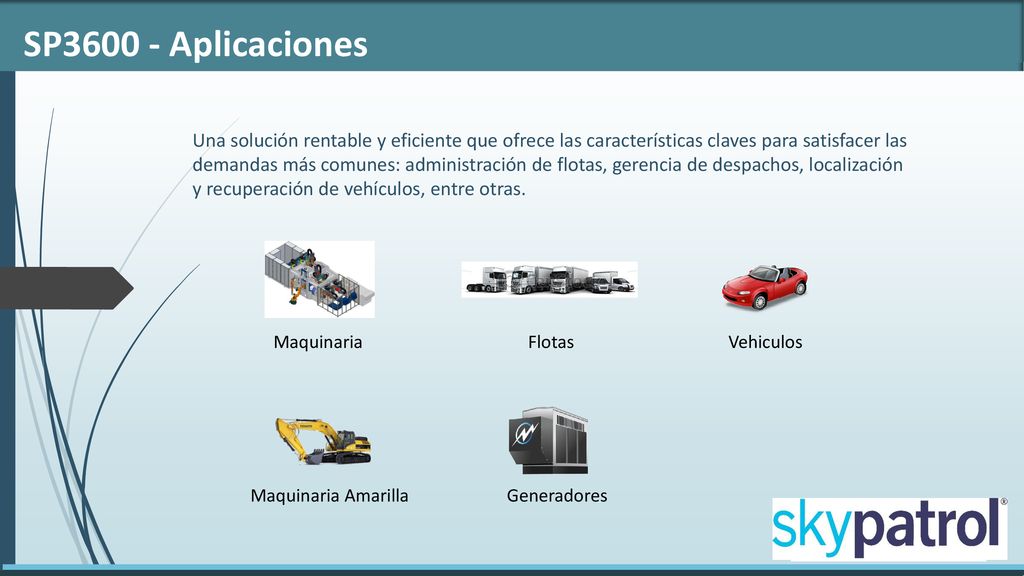

3 SP Aplicaciones Una solución rentable y eficiente que ofrece las características claves para satisfacer las demandas más comunes: administración de flotas, gerencia de despachos, localización y recuperación de vehículos, entre otras. Generadores Flotas Maquinaria Amarilla Vehiculos Maquinaria

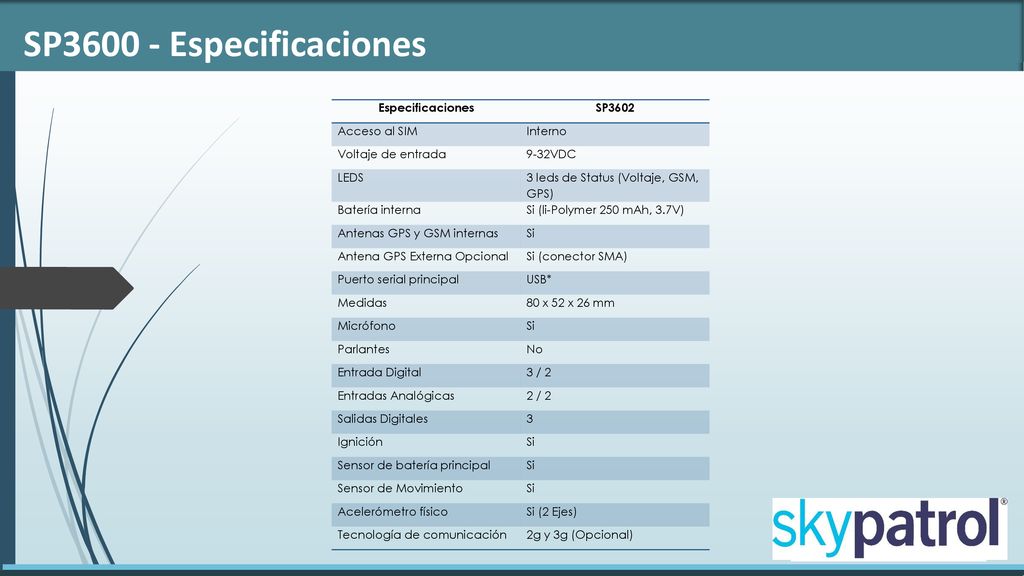

4 SP3600 - Especificaciones Especificaciones SP3602 Acceso al SIM
Interno Voltaje de entrada 9-32VDC LEDS 3 leds de Status (Voltaje, GSM, GPS) Batería interna Si (li-Polymer 250 mAh, 3.7V) Antenas GPS y GSM internas Si Antena GPS Externa Opcional Si (conector SMA) Puerto serial principal USB* Medidas 80 x 52 x 26 mm Micrófono Parlantes No Entrada Digital 3 / 2 Entradas Analógicas 2 / 2 Salidas Digitales 3 Ignición Sensor de batería principal Sensor de Movimiento Acelerómetro físico Si (2 Ejes) Tecnología de comunicación 2g y 3g (Opcional)

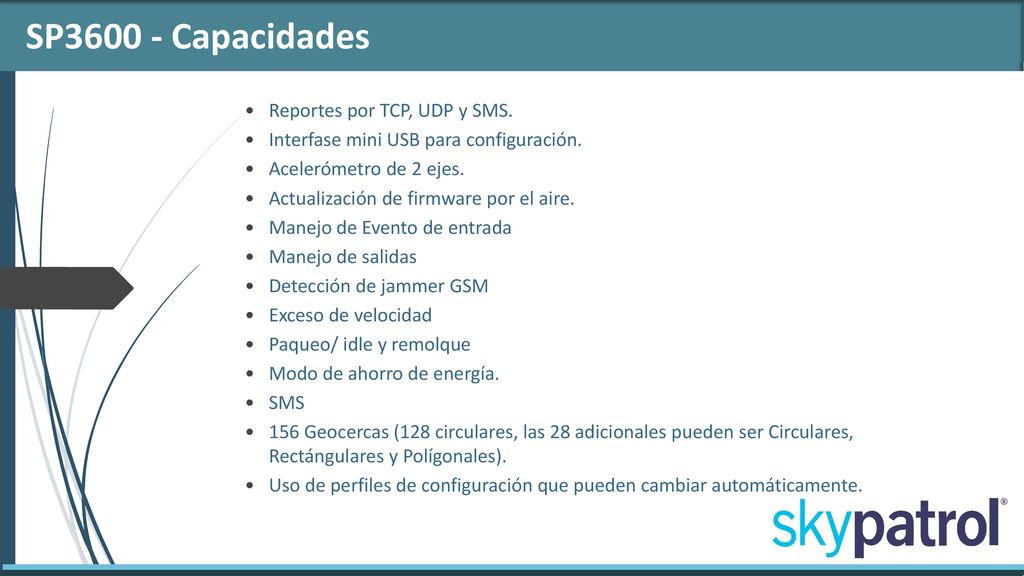

5 SP3600 - Capacidades Reportes por TCP, UDP y SMS.
Interfase mini USB para configuración. Acelerómetro de 2 ejes. Actualización de firmware por el aire. Manejo de Evento de entrada Manejo de salidas Detección de jammer GSM Exceso de velocidad Paqueo/ idle y remolque Modo de ahorro de energía. SMS 156 Geocercas (128 circulares, las 28 adicionales pueden ser Circulares, Rectángulares y Polígonales). Uso de perfiles de configuración que pueden cambiar automáticamente.

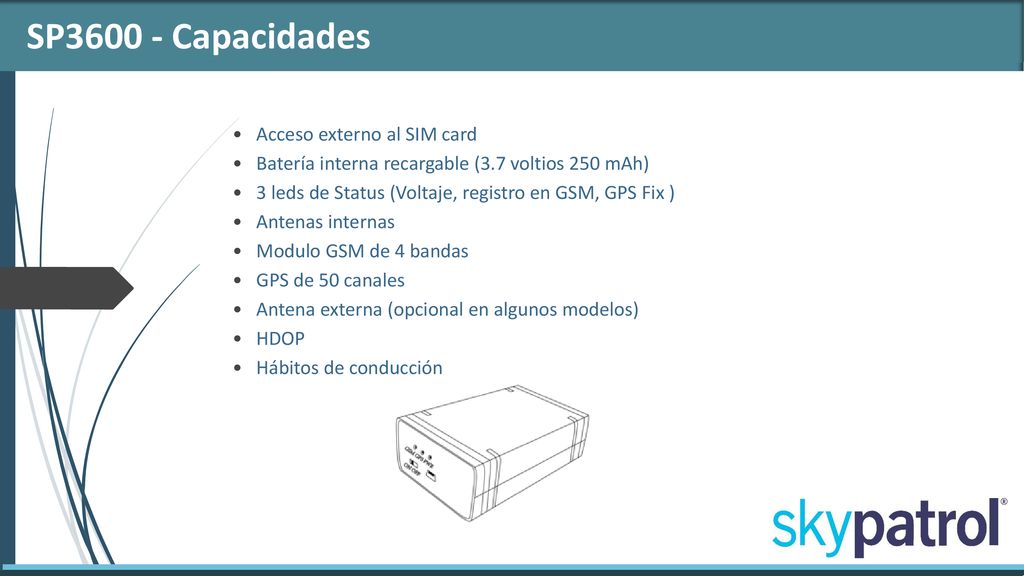

6 SP3600 - Capacidades Acceso externo al SIM card
Batería interna recargable (3.7 voltios 250 mAh) 3 leds de Status (Voltaje, registro en GSM, GPS Fix ) Antenas internas Modulo GSM de 4 bandas GPS de 50 canales Antena externa (opcional en algunos modelos) HDOP Hábitos de conducción

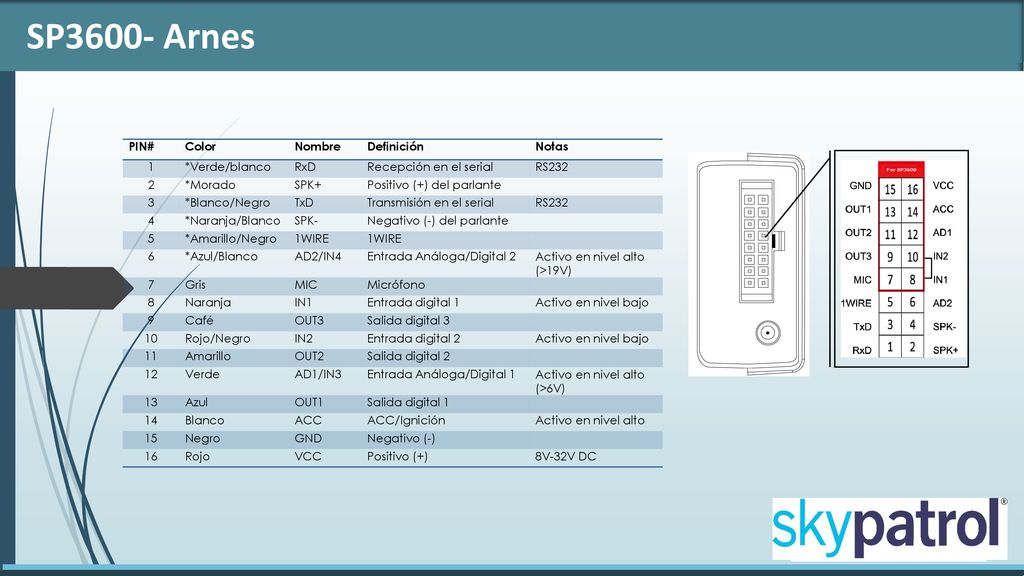

7 SP3600- Arnes PIN# Color Nombre Definición Notas 1 *Verde/blanco RxD
Recepción en el serial RS232 2 *Morado SPK+ Positivo (+) del parlante 3 *Blanco/Negro TxD Transmisión en el serial 4 *Naranja/Blanco SPK- Negativo (-) del parlante 5 *Amarillo/Negro 1WIRE 6 *Azul/Blanco AD2/IN4 Entrada Análoga/Digital 2 Activo en nivel alto (>19V) 7 Gris MIC Micrófono 8 Naranja IN1 Entrada digital 1 Activo en nivel bajo 9 Café OUT3 Salida digital 3 10 Rojo/Negro IN2 Entrada digital 2 11 Amarillo OUT2 Salida digital 2 12 Verde AD1/IN3 Entrada Análoga/Digital 1 (>6V) 13 Azul OUT1 Salida digital 1 14 Blanco ACC ACC/Ignición 15 Negro GND Negativo (-) 16 Rojo VCC Positivo (+) 8V-32V DC

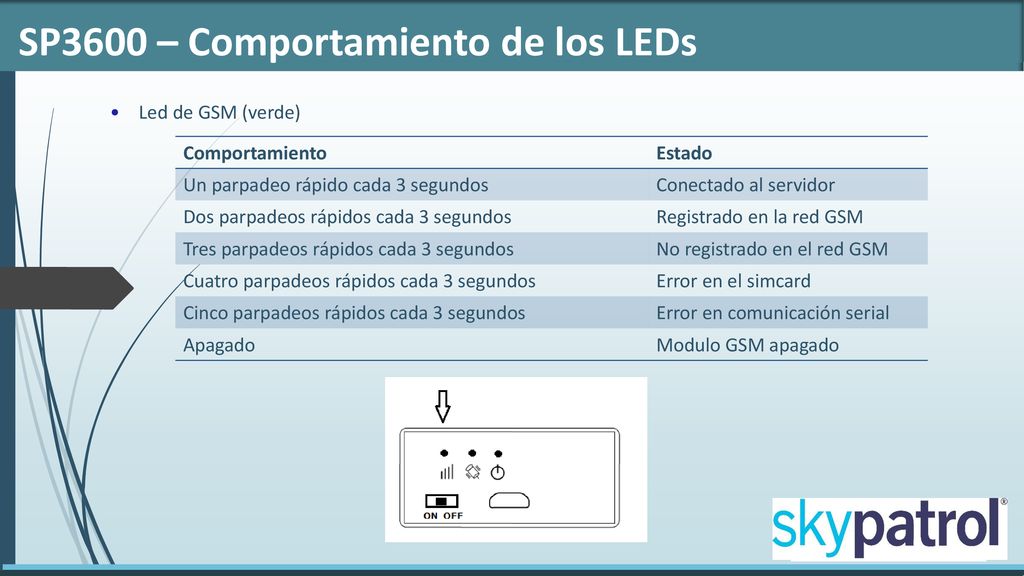

8 SP3600 – Comportamiento de los LEDs
Led de GSM (verde) Comportamiento Estado Un parpadeo rápido cada 3 segundos Conectado al servidor Dos parpadeos rápidos cada 3 segundos Registrado en la red GSM Tres parpadeos rápidos cada 3 segundos No registrado en el red GSM Cuatro parpadeos rápidos cada 3 segundos Error en el simcard Cinco parpadeos rápidos cada 3 segundos Error en comunicación serial Apagado Modulo GSM apagado

9 SP3600 – Comportamiento de los LEDs
Led de GPS (Amarillo) Comportamiento Estado Un parpadeo rápido cada 3 segundos GPS con posición válida Dos parpadeos rápidos cada 3 segundos GPS con posición inválida Tres parpadeos rápidos cada 3 segundos Error de comunicación con el GPS Apagado Modulo GPS apagado

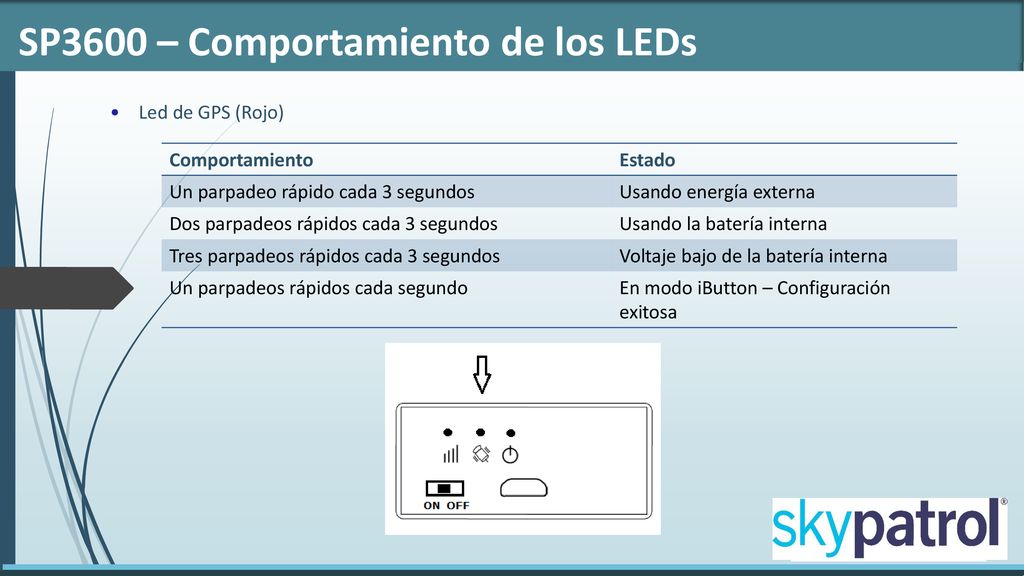

10 SP3600 – Comportamiento de los LEDs
Led de GPS (Rojo) Comportamiento Estado Un parpadeo rápido cada 3 segundos Usando energía externa Dos parpadeos rápidos cada 3 segundos Usando la batería interna Tres parpadeos rápidos cada 3 segundos Voltaje bajo de la batería interna Un parpadeos rápidos cada segundo En modo iButton – Configuración exitosa

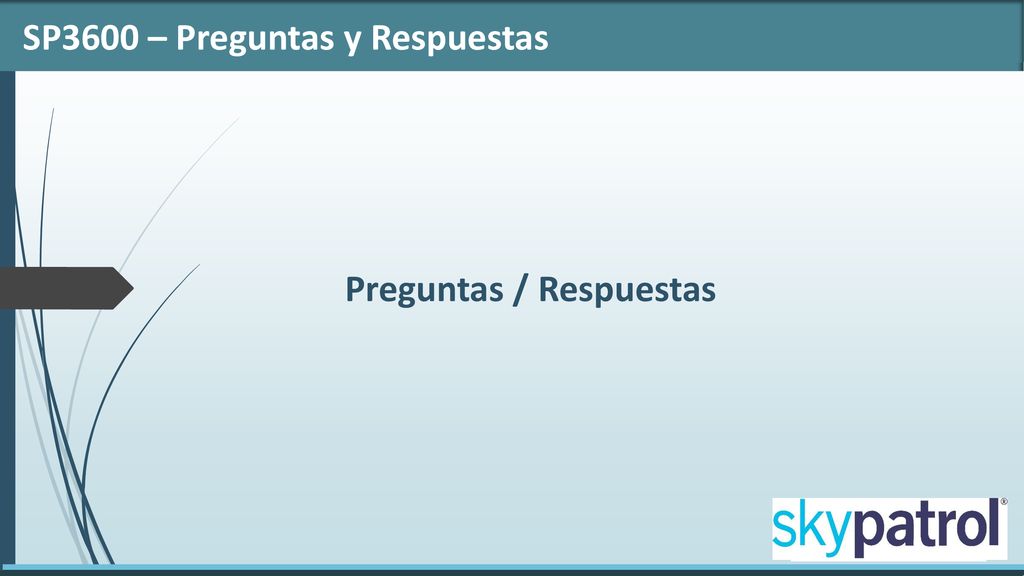

11 Preguntas / Respuestas
SP3600 – Preguntas y Respuestas Preguntas / Respuestas
