1 SP8600 - Funciones básicas SP8600 Funciones básicas Marzo / 2016
1

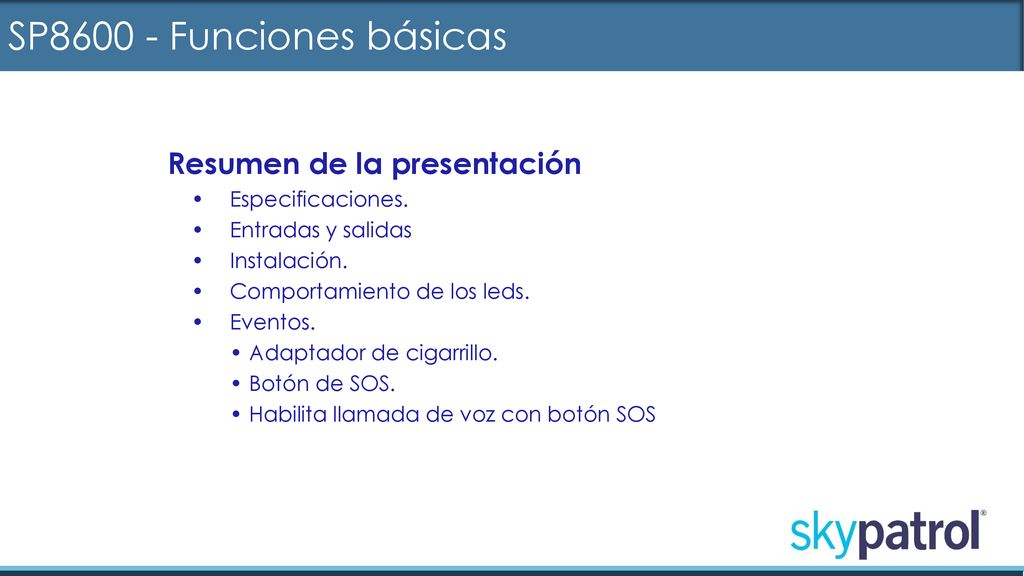

2 SP8600 - Funciones básicas Resumen de la presentación
Especificaciones. Entradas y salidas Instalación. Comportamiento de los leds. Eventos. Adaptador de cigarrillo. Botón de SOS. Habilita llamada de voz con botón SOS

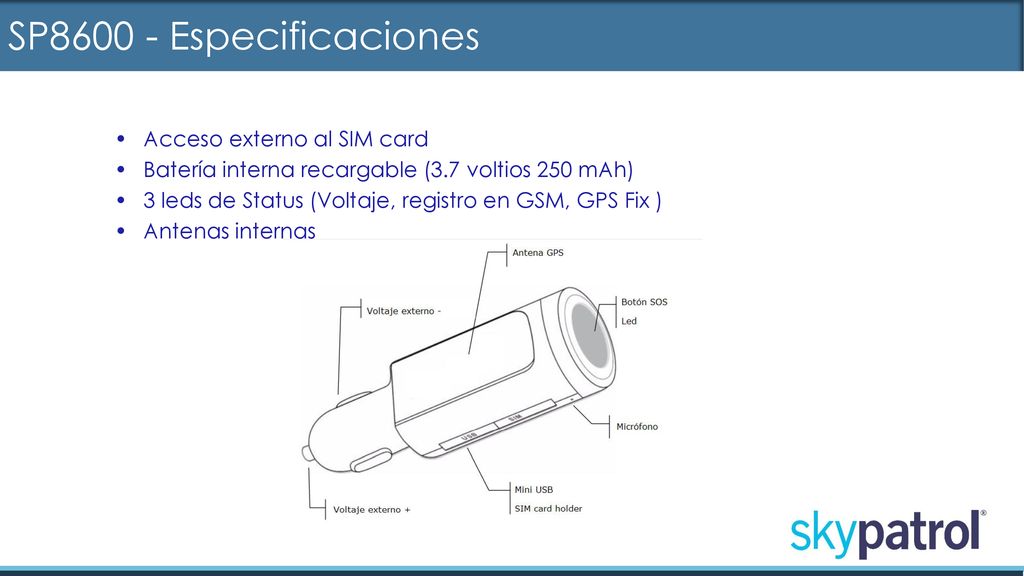

3 SP8600 - Especificaciones Acceso externo al SIM card
Batería interna recargable (3.7 voltios 250 mAh) 3 leds de Status (Voltaje, registro en GSM, GPS Fix ) Antenas internas

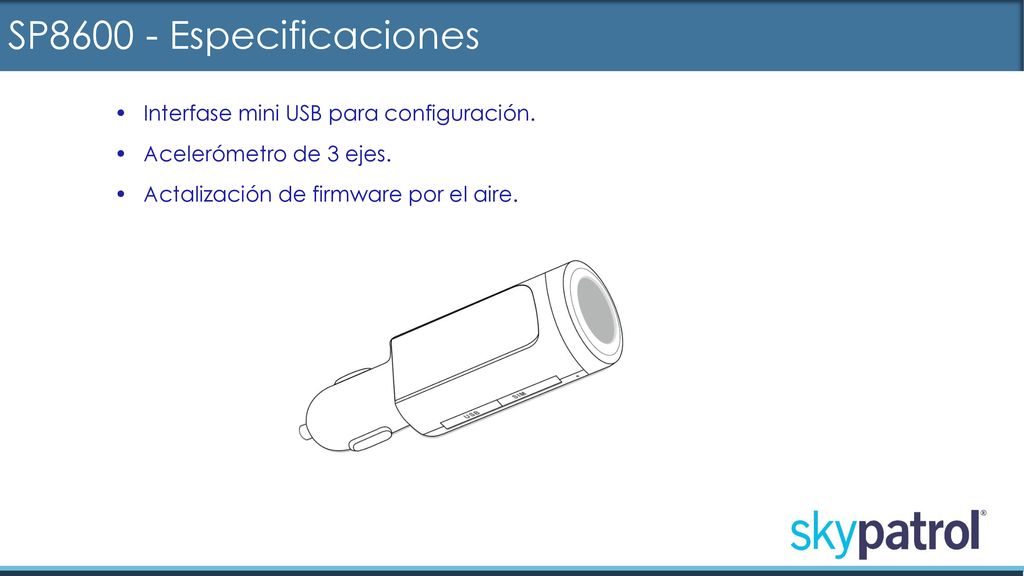

4 SP8600 - Especificaciones Interfase mini USB para configuración.
Acelerómetro de 3 ejes. Actalización de firmware por el aire.

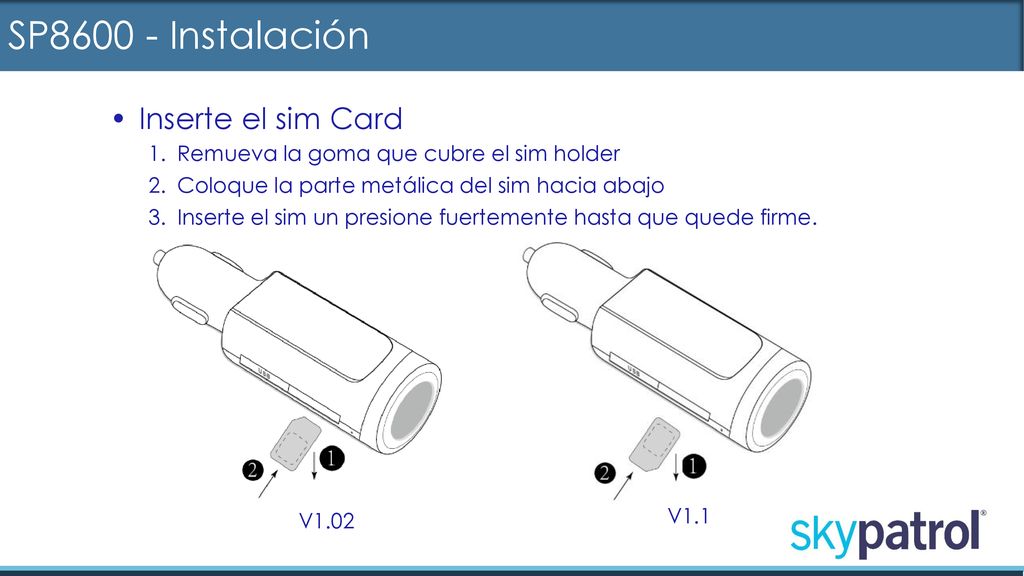

5 SP8600 - Instalación Inserte el sim Card
Remueva la goma que cubre el sim holder Coloque la parte metálica del sim hacia abajo Inserte el sim un presione fuertemente hasta que quede firme. V1.02 V1.1

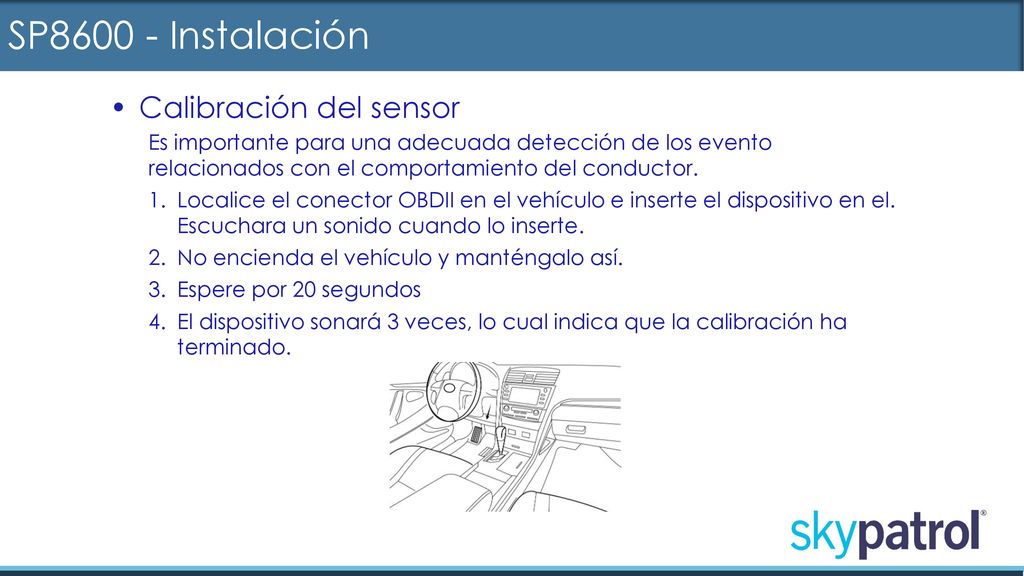

6 SP8600 - Instalación Calibración del sensor
Es importante para una adecuada detección de los evento relacionados con el comportamiento del conductor. Localice el conector OBDII en el vehículo e inserte el dispositivo en el. Escuchara un sonido cuando lo inserte. No encienda el vehículo y manténgalo así. Espere por 20 segundos El dispositivo sonará 3 veces, lo cual indica que la calibración ha terminado.

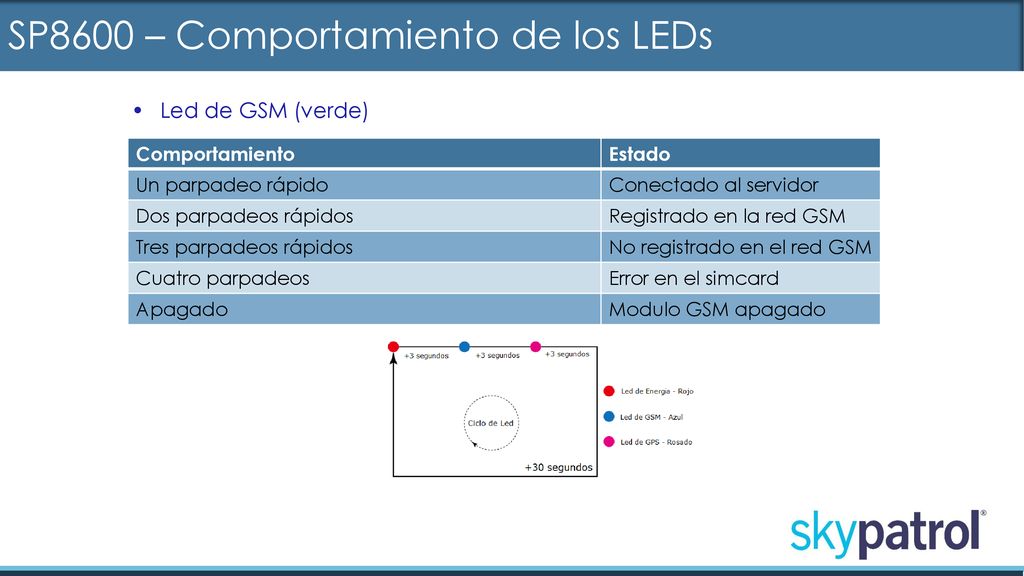

7 SP8600 – Comportamiento de los LEDs
Led de GSM (verde) Comportamiento Estado Un parpadeo rápido Conectado al servidor Dos parpadeos rápidos Registrado en la red GSM Tres parpadeos rápidos No registrado en el red GSM Cuatro parpadeos Error en el simcard Apagado Modulo GSM apagado

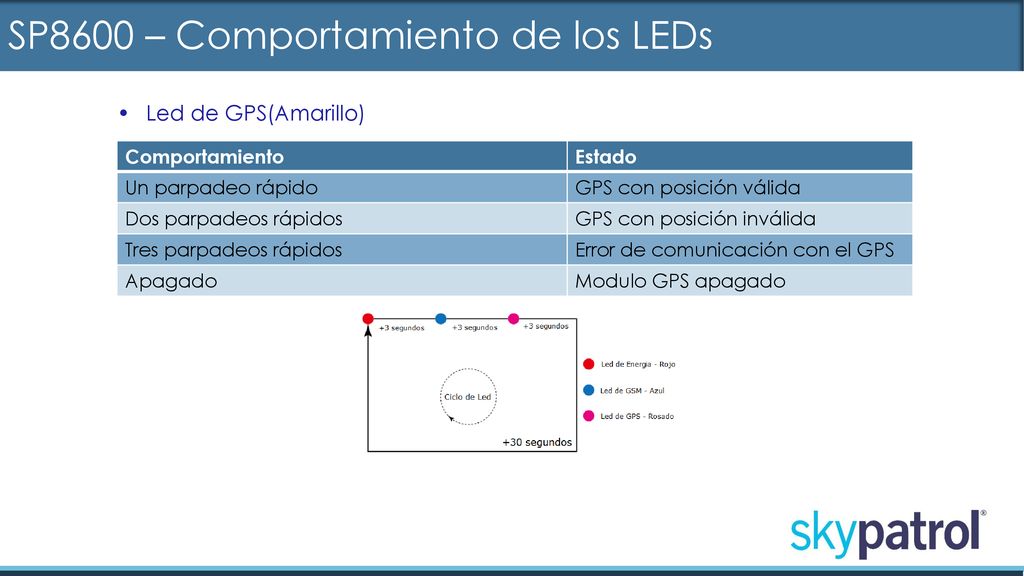

8 SP8600 – Comportamiento de los LEDs
Led de GPS(Amarillo) Comportamiento Estado Un parpadeo rápido GPS con posición válida Dos parpadeos rápidos GPS con posición inválida Tres parpadeos rápidos Error de comunicación con el GPS Apagado Modulo GPS apagado

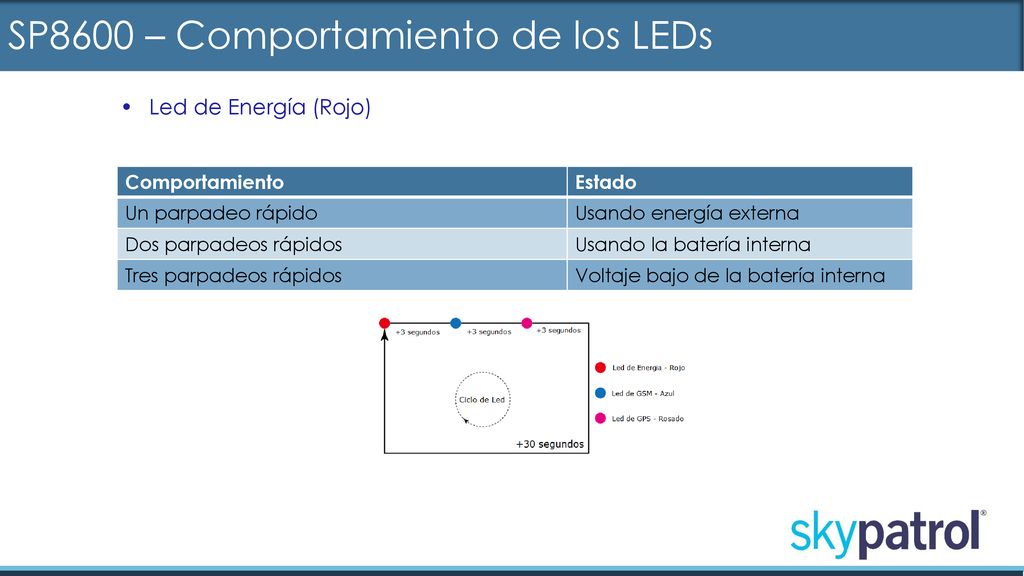

9 SP8600 – Comportamiento de los LEDs
Led de Energía (Rojo) Comportamiento Estado Un parpadeo rápido Usando energía externa Dos parpadeos rápidos Usando la batería interna Tres parpadeos rápidos Voltaje bajo de la batería interna

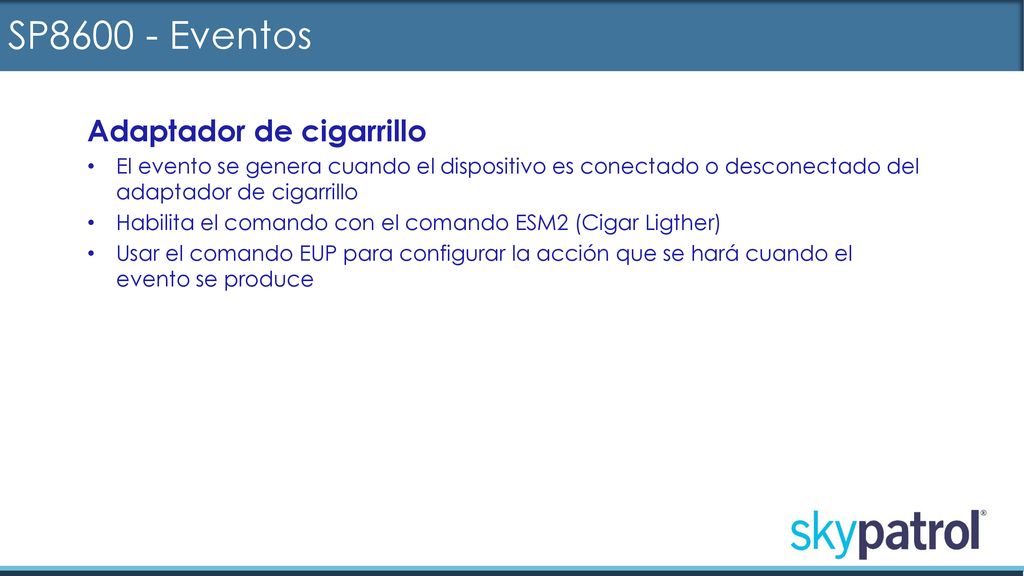

10 SP8600 - Eventos Adaptador de cigarrillo
El evento se genera cuando el dispositivo es conectado o desconectado del adaptador de cigarrillo Habilita el comando con el comando ESM2 (Cigar Ligther) Usar el comando EUP para configurar la acción que se hará cuando el evento se produce

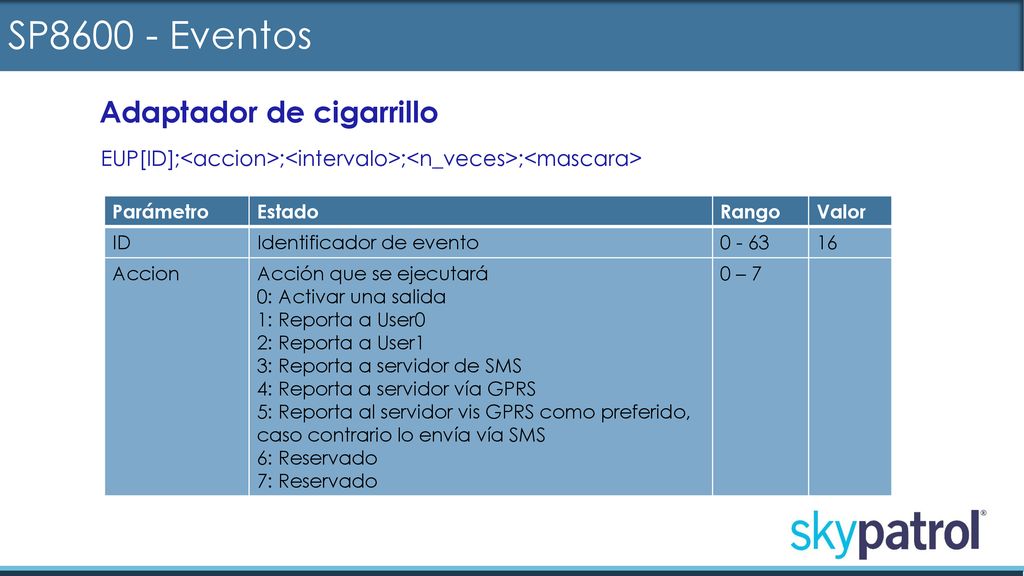

11 SP8600 - Eventos Adaptador de cigarrillo
EUP[ID];<accion>;<intervalo>;<n_veces>;<mascara> Parámetro Estado Rango Valor ID Identificador de evento 0 - 63 16 Accion Acción que se ejecutará 0: Activar una salida 1: Reporta a User0 2: Reporta a User1 3: Reporta a servidor de SMS 4: Reporta a servidor vía GPRS 5: Reporta al servidor vis GPRS como preferido, caso contrario lo envía vía SMS 6: Reservado 7: Reservado 0 – 7

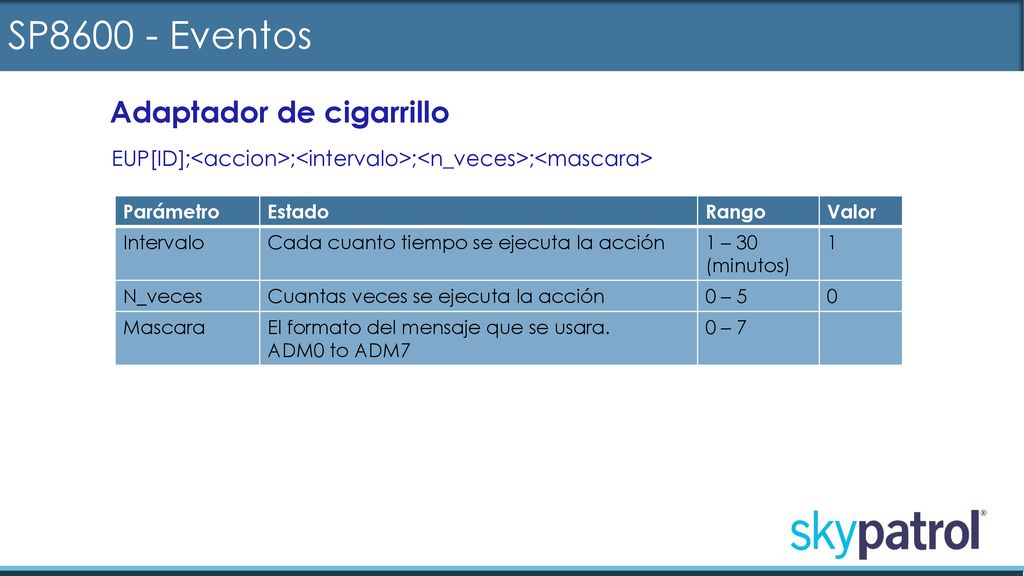

12 SP8600 - Eventos Adaptador de cigarrillo
EUP[ID];<accion>;<intervalo>;<n_veces>;<mascara> Parámetro Estado Rango Valor Intervalo Cada cuanto tiempo se ejecuta la acción 1 – 30 (minutos) 1 N_veces Cuantas veces se ejecuta la acción 0 – 5 Mascara El formato del mensaje que se usara. ADM0 to ADM7 0 – 7

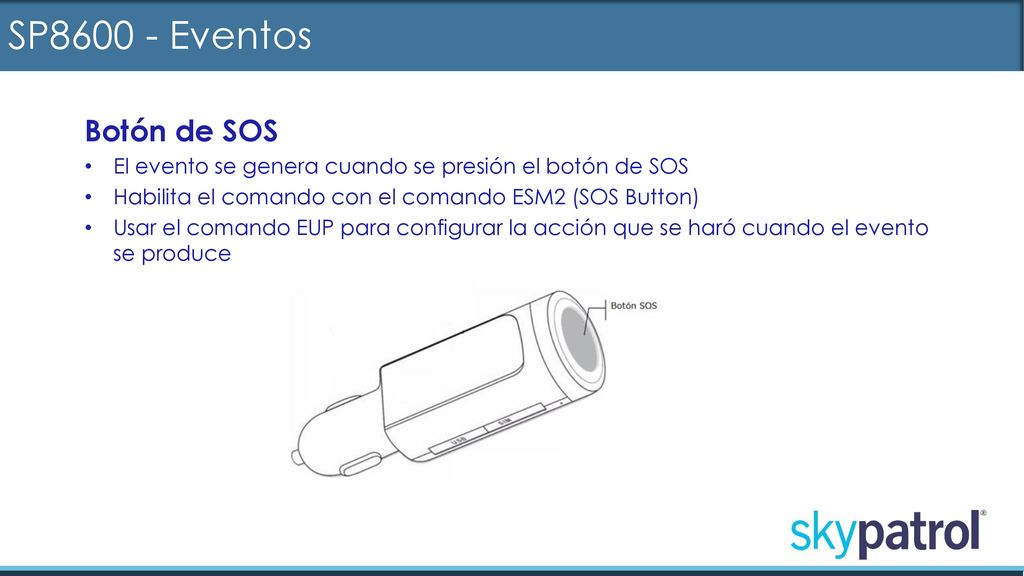

13 SP8600 - Eventos Botón de SOS
El evento se genera cuando se presión el botón de SOS Habilita el comando con el comando ESM2 (SOS Button) Usar el comando EUP para configurar la acción que se haró cuando el evento se produce

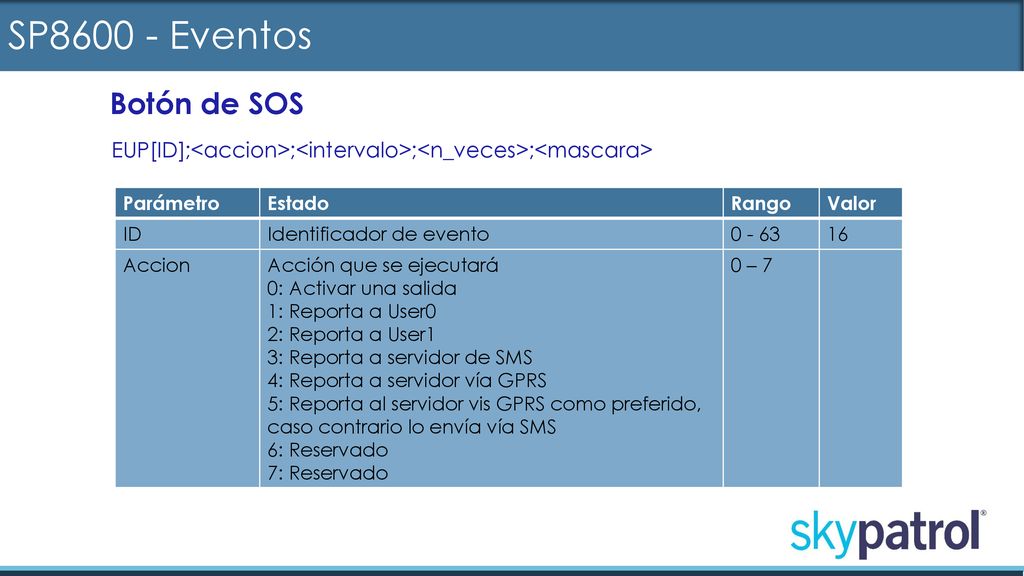

14 SP8600 - Eventos Botón de SOS
EUP[ID];<accion>;<intervalo>;<n_veces>;<mascara> Parámetro Estado Rango Valor ID Identificador de evento 0 - 63 16 Accion Acción que se ejecutará 0: Activar una salida 1: Reporta a User0 2: Reporta a User1 3: Reporta a servidor de SMS 4: Reporta a servidor vía GPRS 5: Reporta al servidor vis GPRS como preferido, caso contrario lo envía vía SMS 6: Reservado 7: Reservado 0 – 7

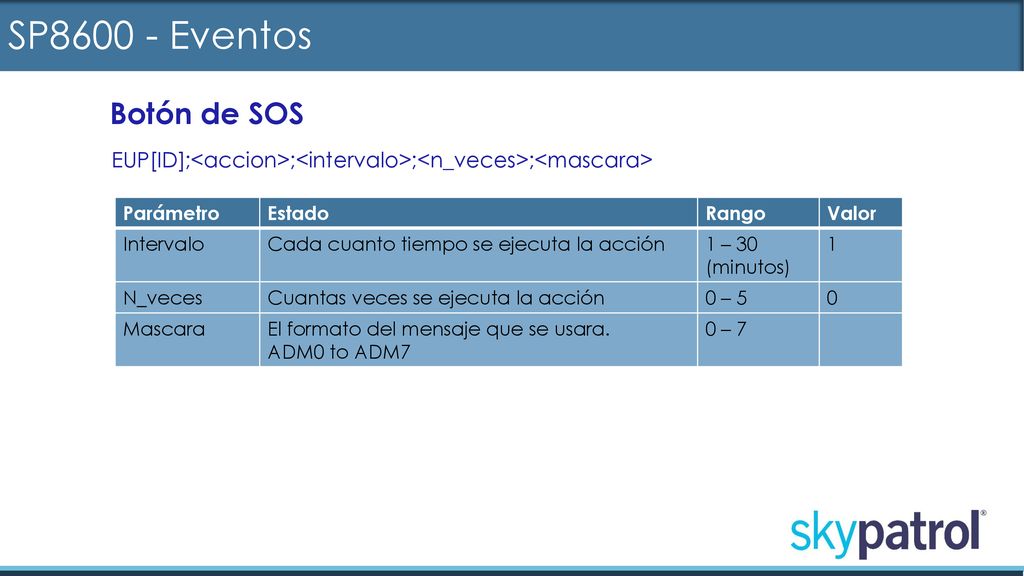

15 SP8600 - Eventos Botón de SOS
EUP[ID];<accion>;<intervalo>;<n_veces>;<mascara> Parámetro Estado Rango Valor Intervalo Cada cuanto tiempo se ejecuta la acción 1 – 30 (minutos) 1 N_veces Cuantas veces se ejecuta la acción 0 – 5 Mascara El formato del mensaje que se usara. ADM0 to ADM7 0 – 7

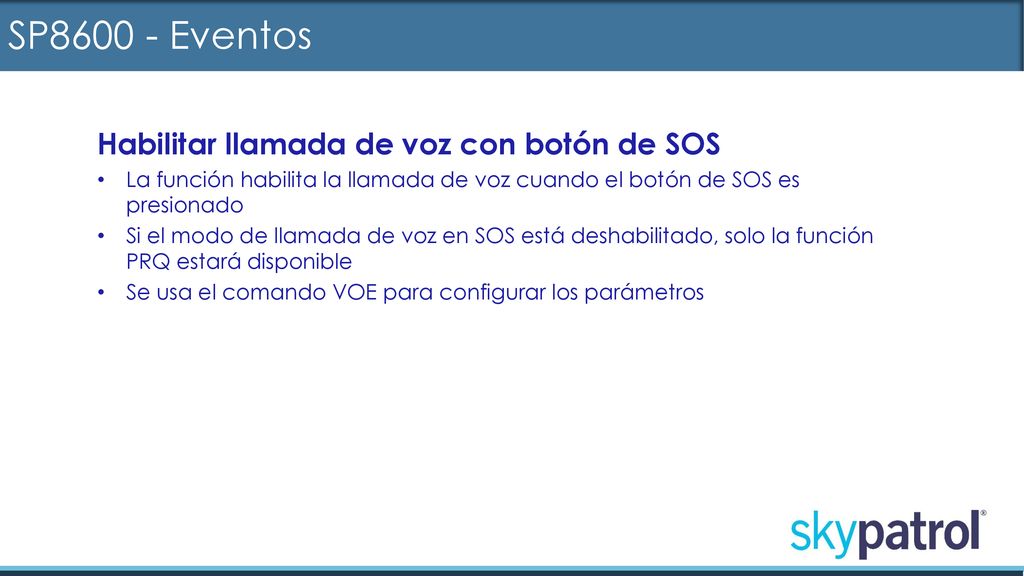

16 SP8600 - Eventos Habilitar llamada de voz con botón de SOS
La función habilita la llamada de voz cuando el botón de SOS es presionado Si el modo de llamada de voz en SOS está deshabilitado, solo la función PRQ estará disponible Se usa el comando VOE para configurar los parámetros

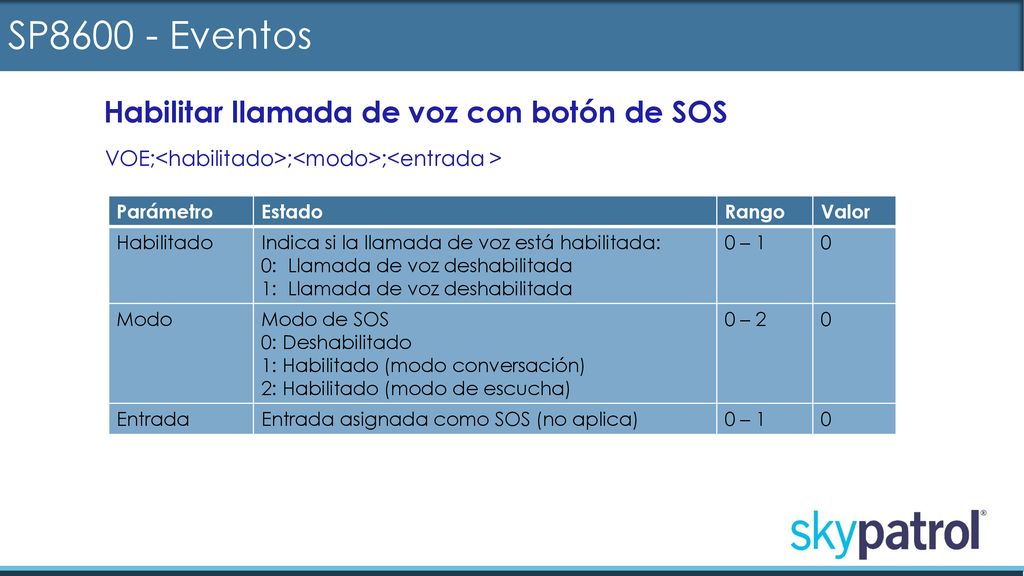

17 SP8600 - Eventos Habilitar llamada de voz con botón de SOS
VOE;<habilitado>;<modo>;<entrada > Parámetro Estado Rango Valor Habilitado Indica si la llamada de voz está habilitada: 0: Llamada de voz deshabilitada 1: Llamada de voz deshabilitada 0 – 1 Modo Modo de SOS 0: Deshabilitado 1: Habilitado (modo conversación) 2: Habilitado (modo de escucha) 0 – 2 Entrada Entrada asignada como SOS (no aplica)

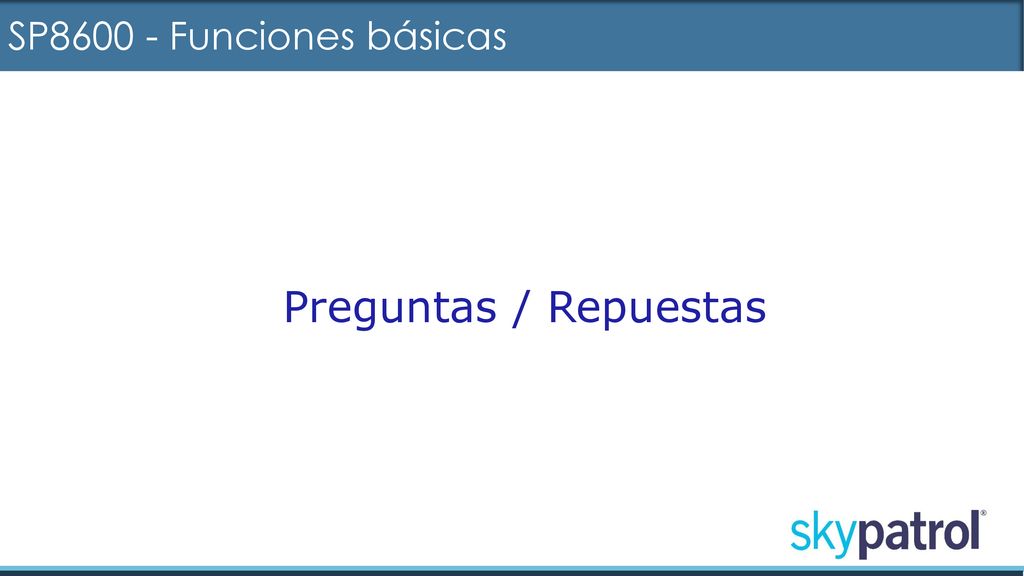

18 Preguntas / Repuestas SP8600 - Funciones básicas
