1 Automatización en Sistemas de Combustión Controladores Operativos y de Seguridad Controles de Nivel de Agua McDonnell & Miller

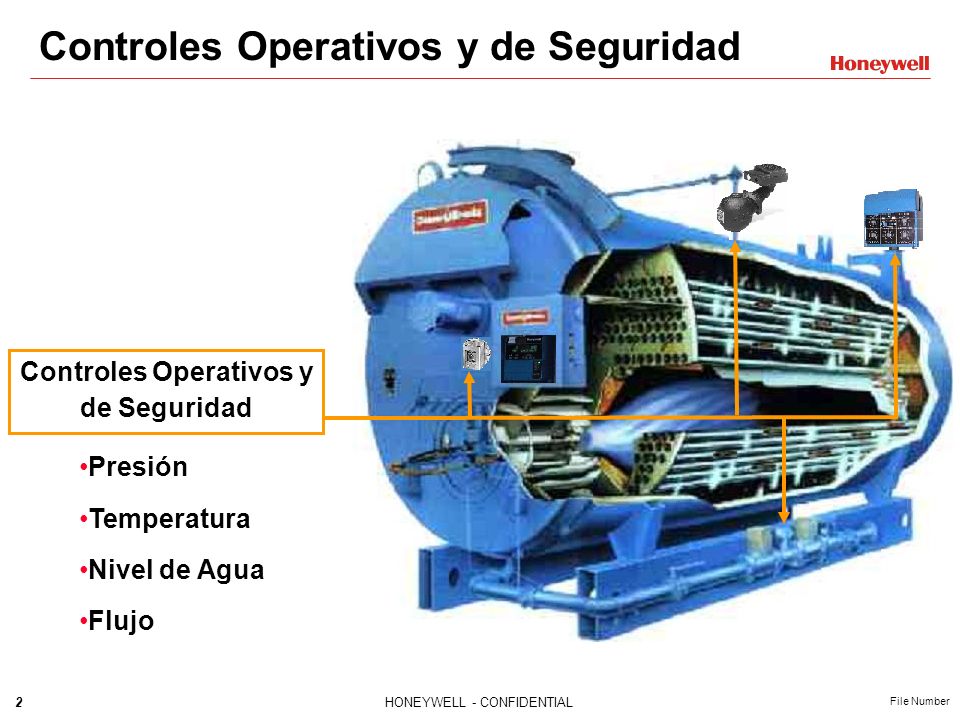

2 2HONEYWELL - CONFIDENTIAL File Number Controles Operativos y de Seguridad Presión Temperatura Nivel de Agua Flujo

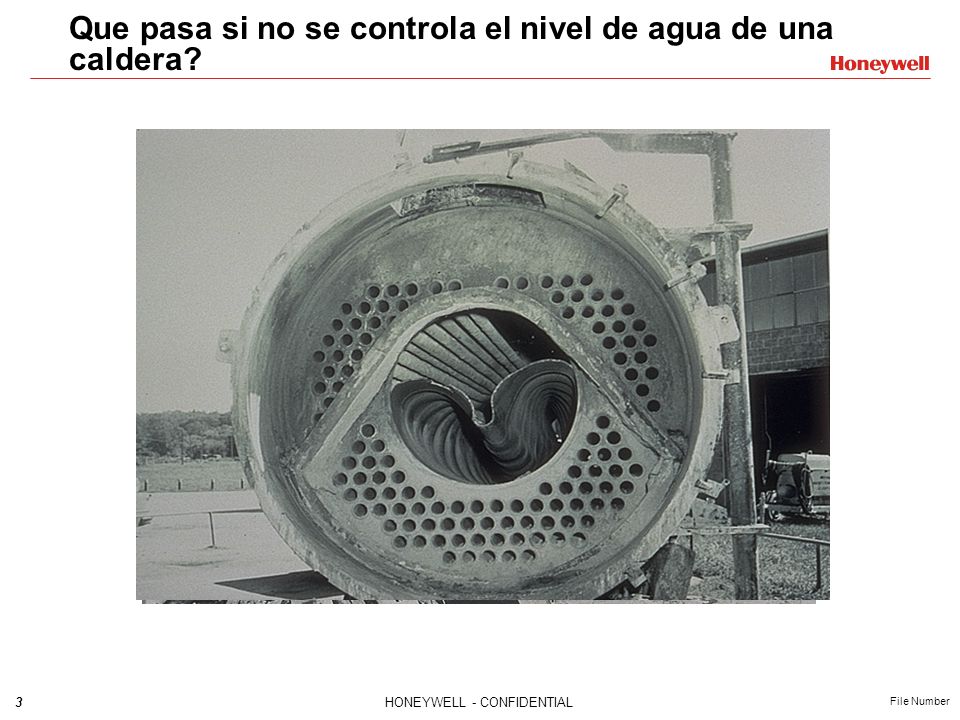

3 3HONEYWELL - CONFIDENTIAL File Number Que pasa si no se controla el nivel de agua de una caldera?

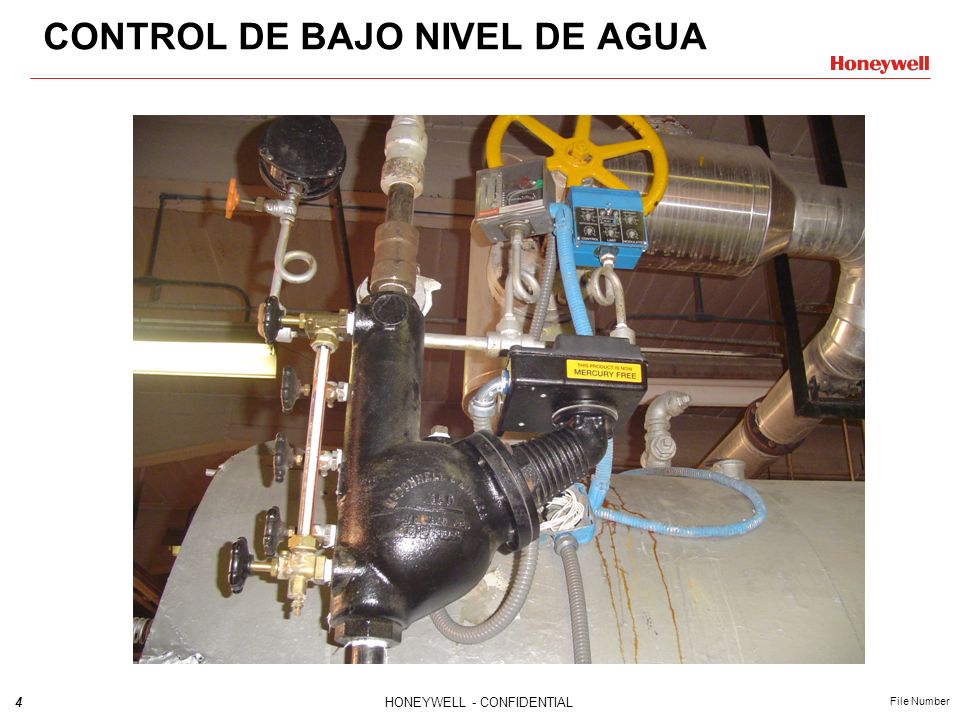

4 4HONEYWELL - CONFIDENTIAL File Number CONTROL DE BAJO NIVEL DE AGUA

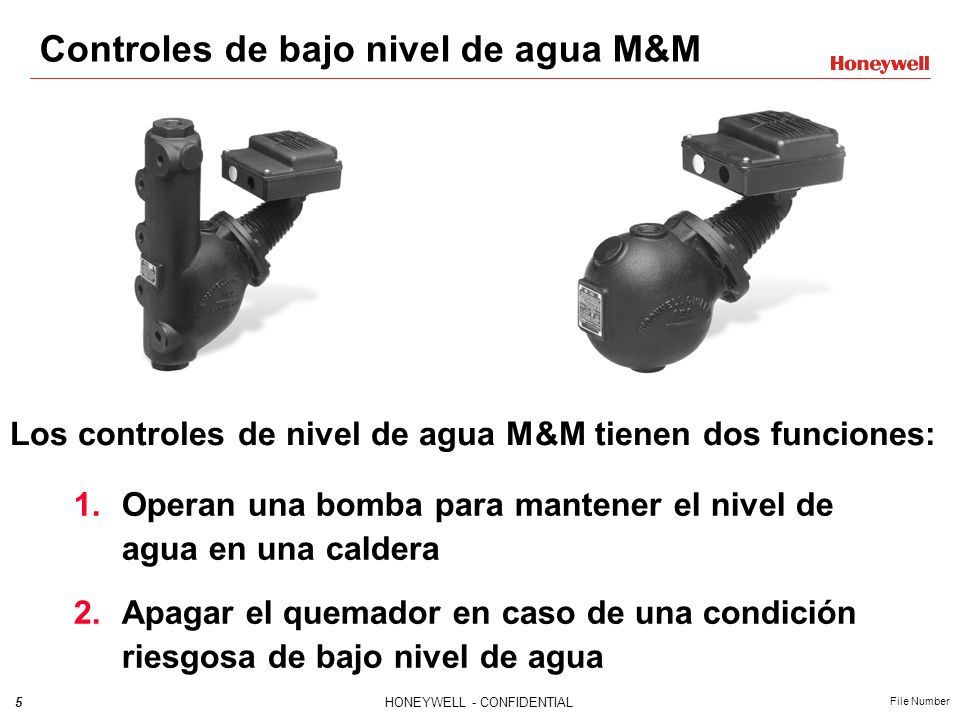

5 5HONEYWELL - CONFIDENTIAL File Number Controles de bajo nivel de agua M&M Los controles de nivel de agua M&M tienen dos funciones: 1.Operan una bomba para mantener el nivel de agua en una caldera 2.Apagar el quemador en caso de una condición riesgosa de bajo nivel de agua

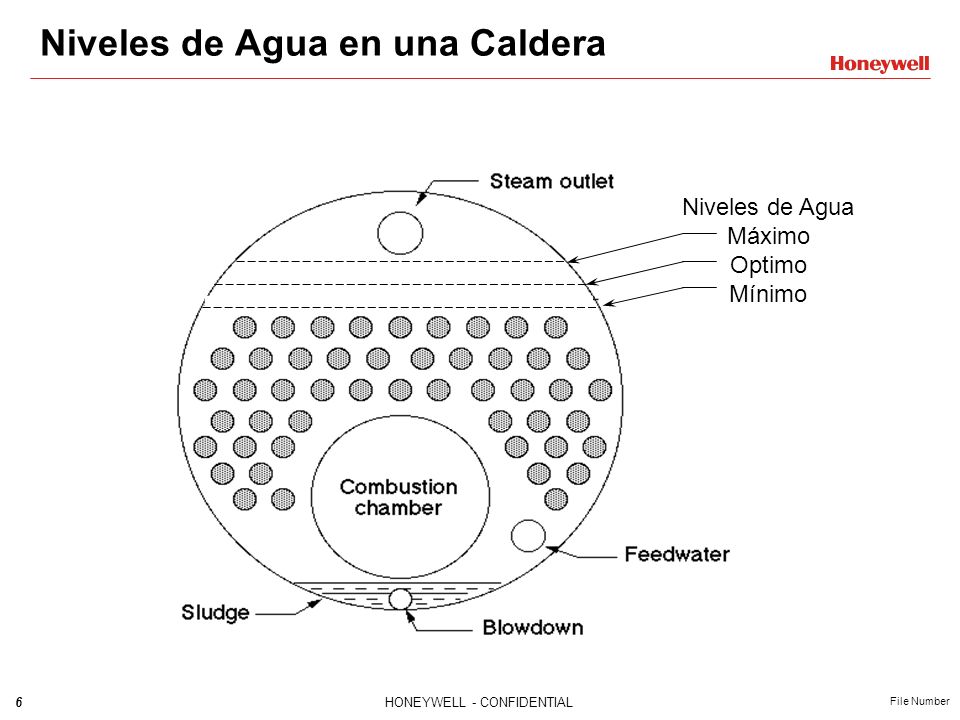

6 6HONEYWELL - CONFIDENTIAL File Number Niveles de Agua en una Caldera Niveles de Agua Máximo Optimo Mínimo

7 7HONEYWELL - CONFIDENTIAL File Number Control de Nivel ON/OFF

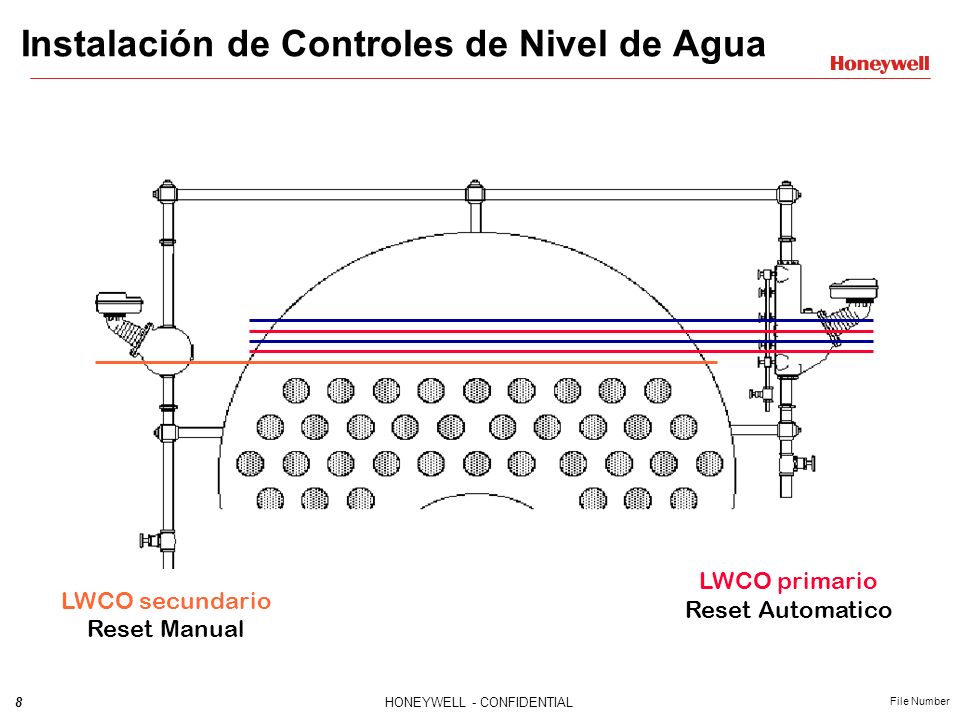

8 8HONEYWELL - CONFIDENTIAL File Number LWCO secundario Reset Manual Control de bomba LWCO primario Reset Automatico Instalación de Controles de Nivel de Agua

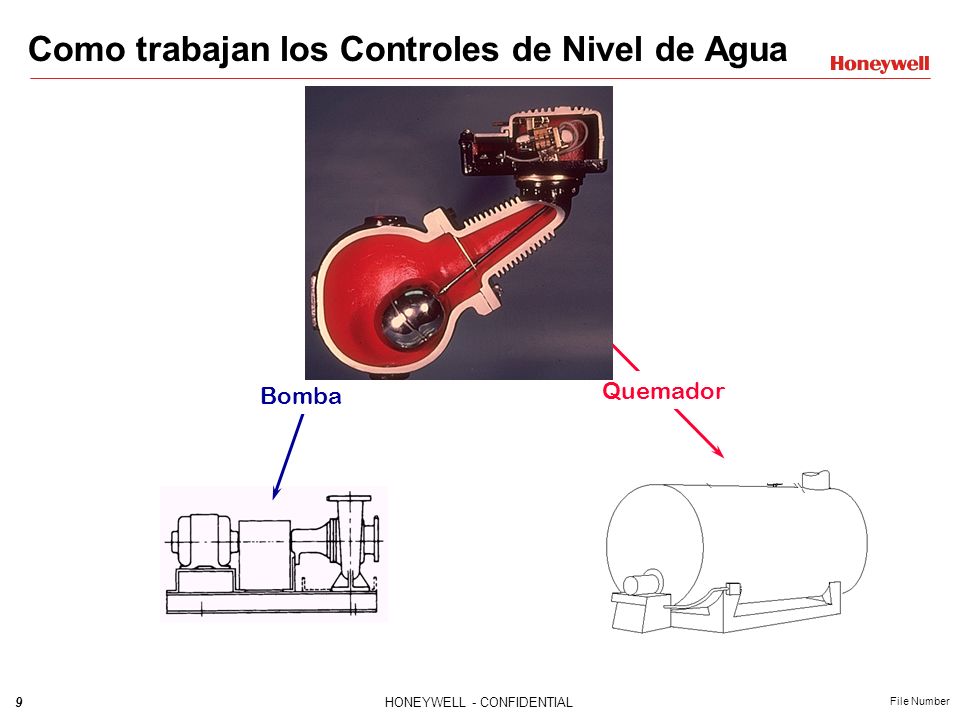

9 9HONEYWELL - CONFIDENTIAL File Number Como trabajan los Controles de Nivel de Agua Bomba Quemador OFF ON OFF

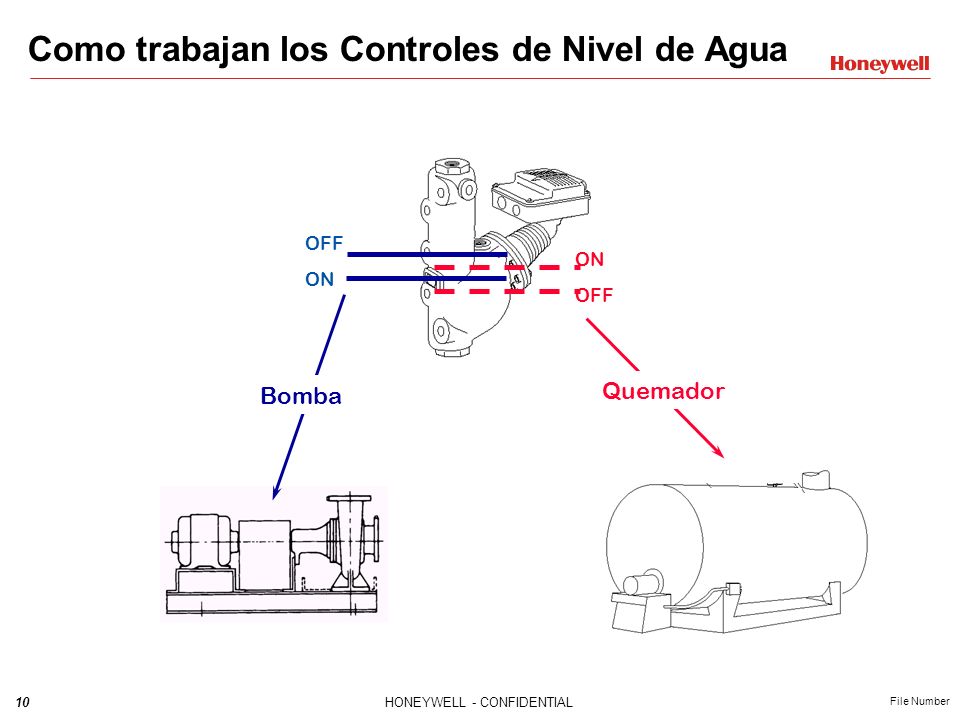

10 10HONEYWELL - CONFIDENTIAL File Number Como trabajan los Controles de Nivel de Agua Bomba Quemador OFF ON OFF

11 11HONEYWELL - CONFIDENTIAL File Number Controles 150 y 157 150 157 Se pueden operar en presiones de hasta 150 Psi Controles ON-OFF disponibles con 2 tipos de interruptores: Microswitch (150S y 157S) Electrónicos (150E y 157E) Disponibles con Restablecimiento Manual y Automático

12 12HONEYWELL - CONFIDENTIAL File Number Estas unidades tienen un fuelle de monel el cual es sensible a la presión. El punto de operación cambiará conforme la presión disminuya. Línea Relieve Controles 150 y 157

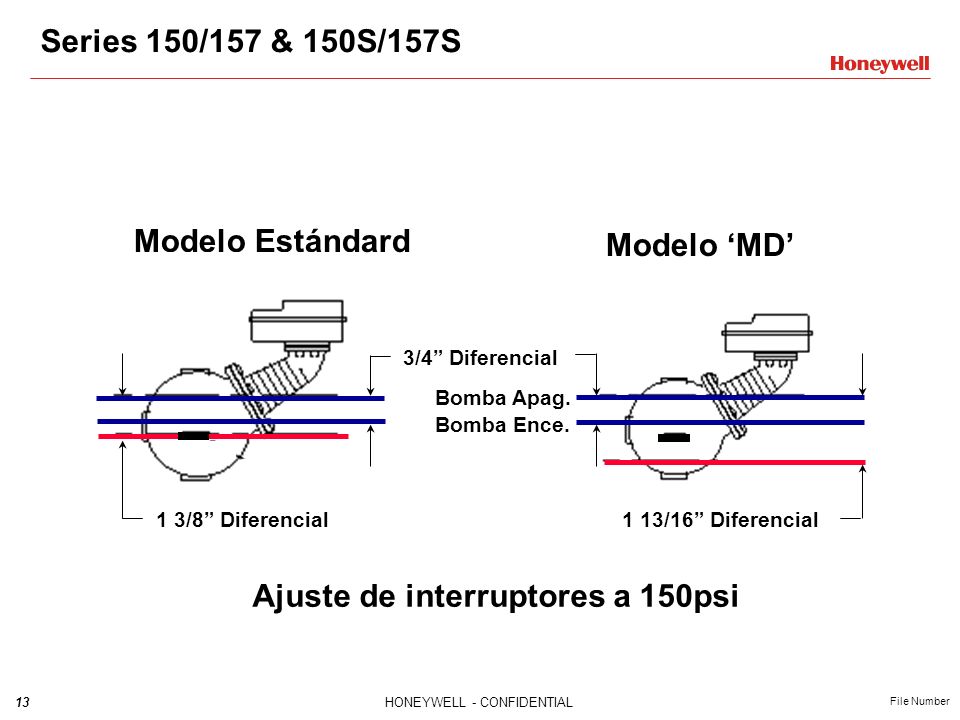

13 13HONEYWELL - CONFIDENTIAL File Number Modelo Estándard Modelo ‘MD’ Bomba Apag. Bomba Ence. 3/4” Diferencial 1 3/8” Diferencial1 13/16” Diferencial Ajuste de interruptores a 150psi Series 150/157 & 150S/157S

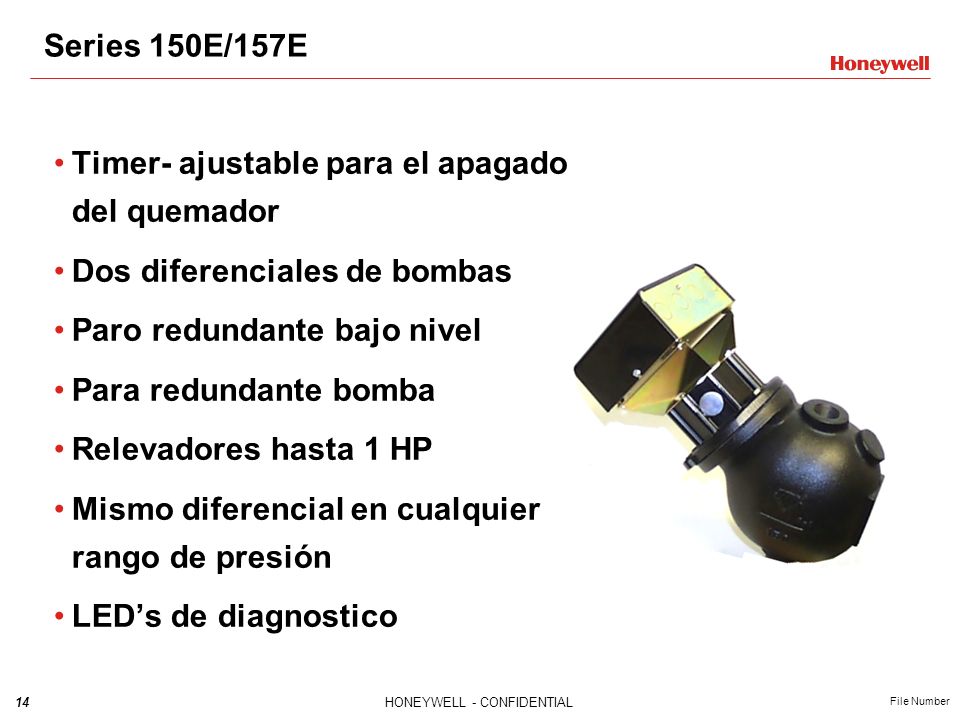

14 14HONEYWELL - CONFIDENTIAL File Number Timer- ajustable para el apagado del quemador Dos diferenciales de bombas Paro redundante bajo nivel Para redundante bomba Relevadores hasta 1 HP Mismo diferencial en cualquier rango de presión LED’s de diagnostico Series 150E/157E

15 15HONEYWELL - CONFIDENTIAL File Number La corriente eléctrica se envía desde la unidad de control hasta la probeta La corriente pasa atraves del agua regresando a la unidad de control via la superficie metálica La unidad de control sensa si el circuito se completó y opera un relevador Series 150E/157E

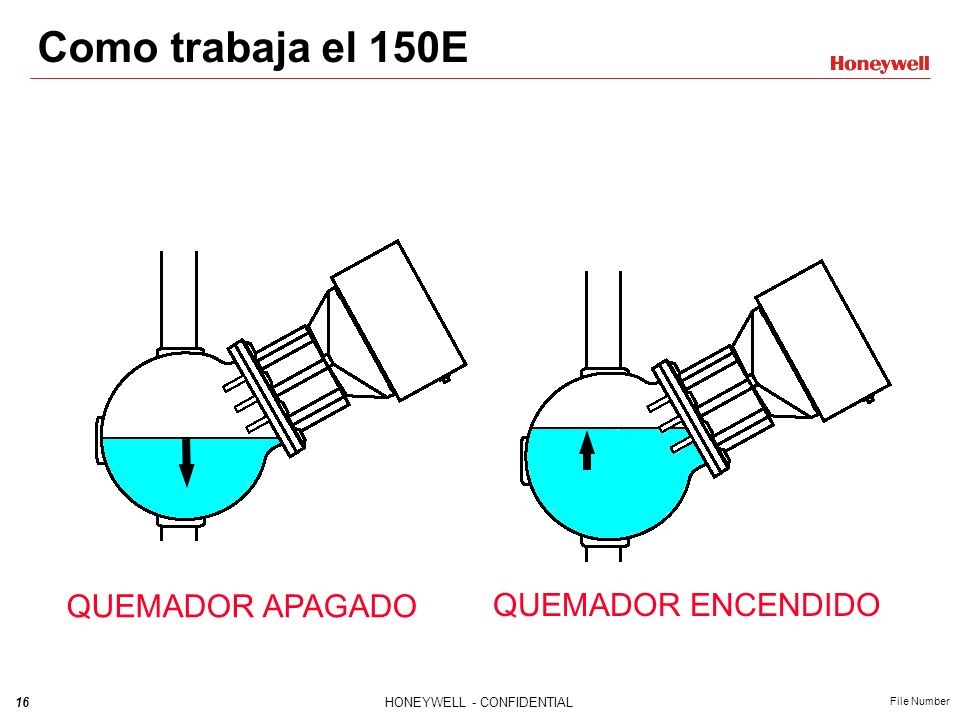

16 16HONEYWELL - CONFIDENTIAL File Number Como trabaja el 150E QUEMADOR APAGADO QUEMADOR ENCENDIDO

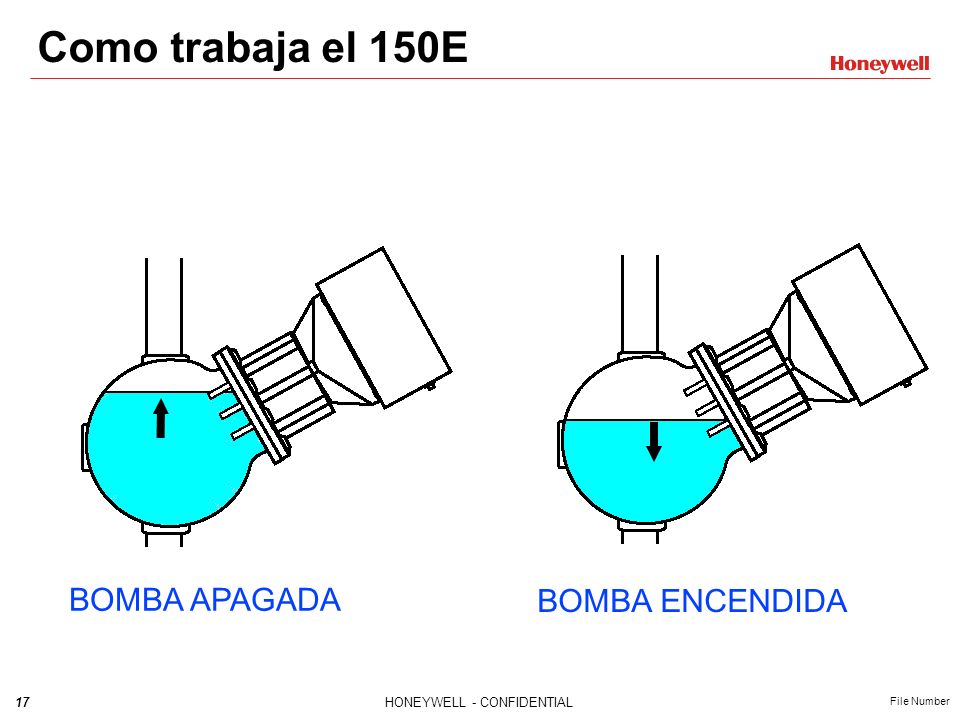

17 17HONEYWELL - CONFIDENTIAL File Number Como trabaja el 150E BOMBA ENCENDIDA BOMBA APAGADA

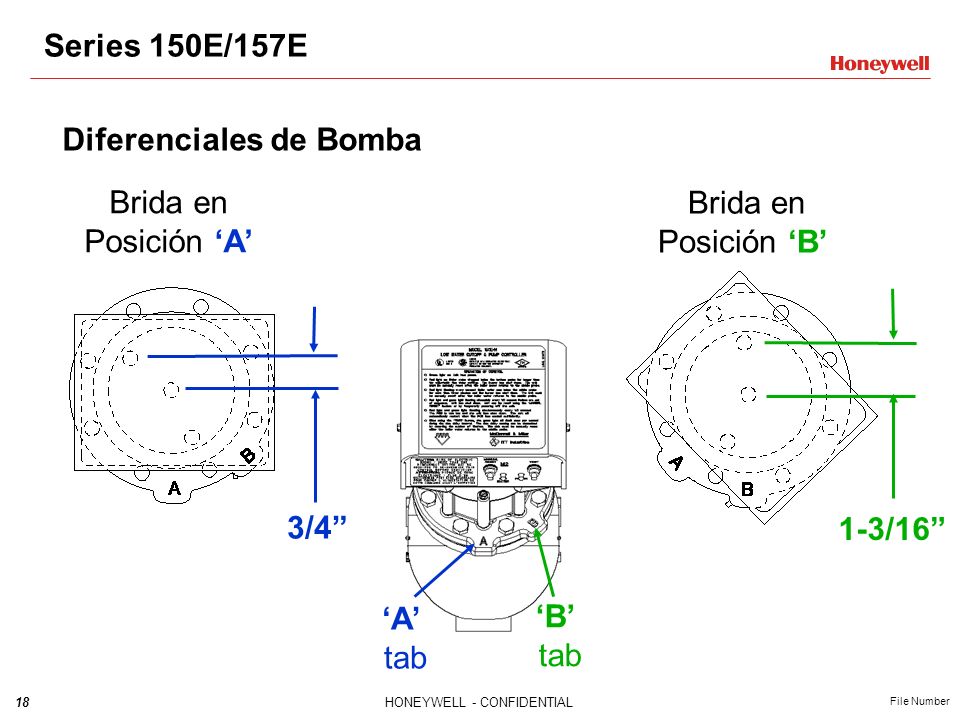

18 18HONEYWELL - CONFIDENTIAL File Number Brida en Posición ‘A’ Brida en Posición ‘B’ 3/4” 1-3/16” ‘B’ tab ‘A’ tab Series 150E/157E Diferenciales de Bomba

19 19HONEYWELL - CONFIDENTIAL File Number Mecanismos Intercambiables 150 (Mercurio), 150S (Micro Interruptor) & 150E (Probeta) 150E Cabeza 150/150S Cabeza Series 150E/157E

20 20HONEYWELL - CONFIDENTIAL File Number Nivel Estable Series 157 or 157S Nivel Inestable Rango  2 inch Series 157E ¿Cual control utilizar?

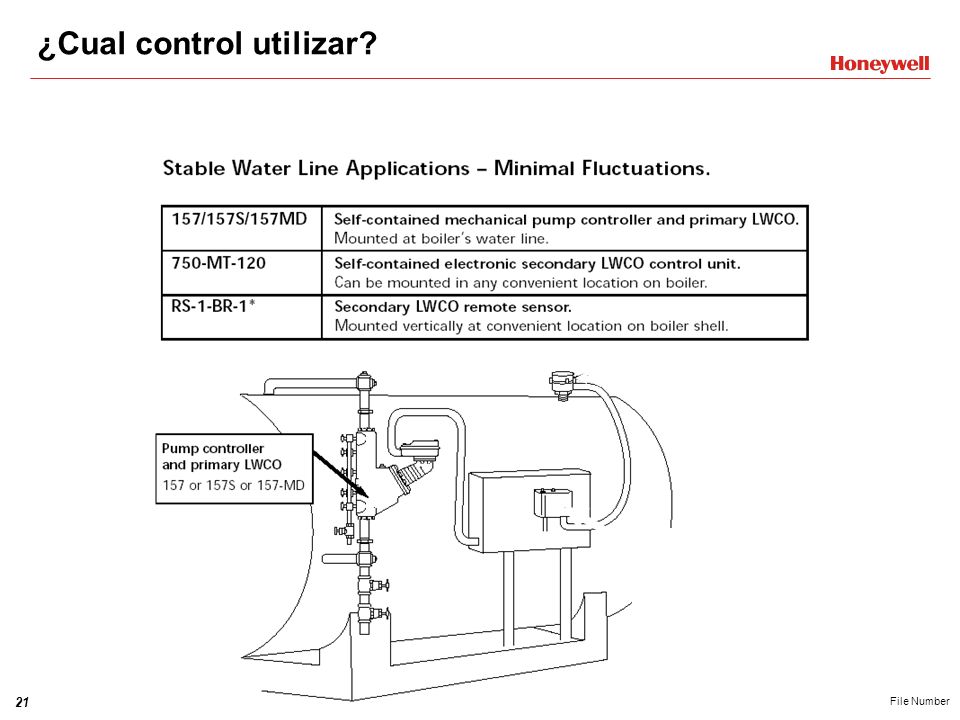

21 21HONEYWELL - CONFIDENTIAL File Number ¿Cual control utilizar?

22 22HONEYWELL - CONFIDENTIAL File Number ¿Cual control utilizar?

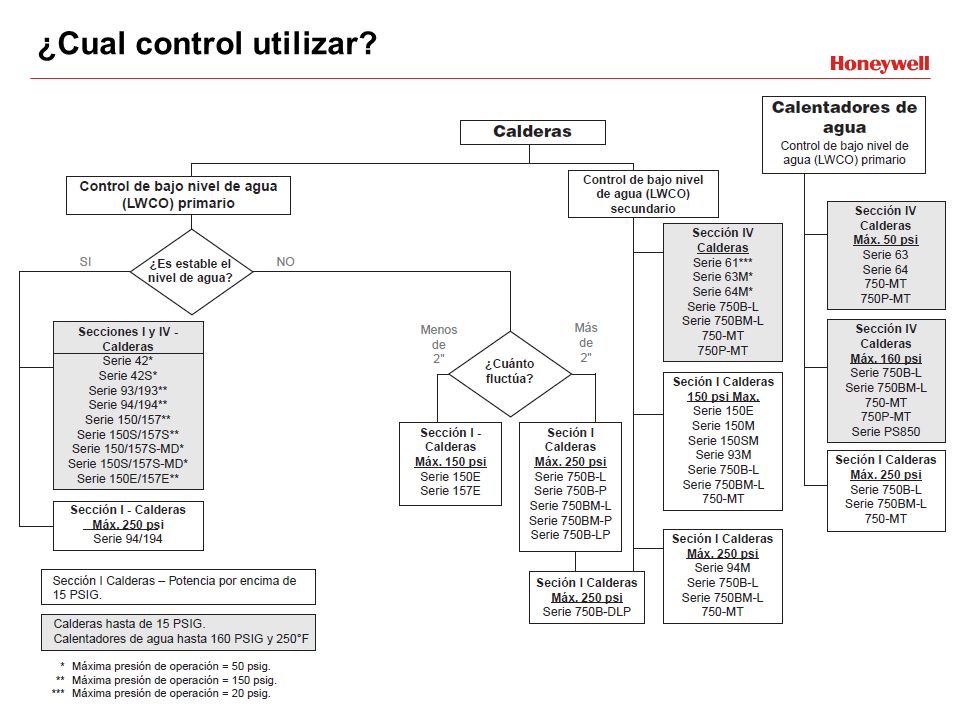

23 23HONEYWELL - CONFIDENTIAL File Number ¿Cual control utilizar?

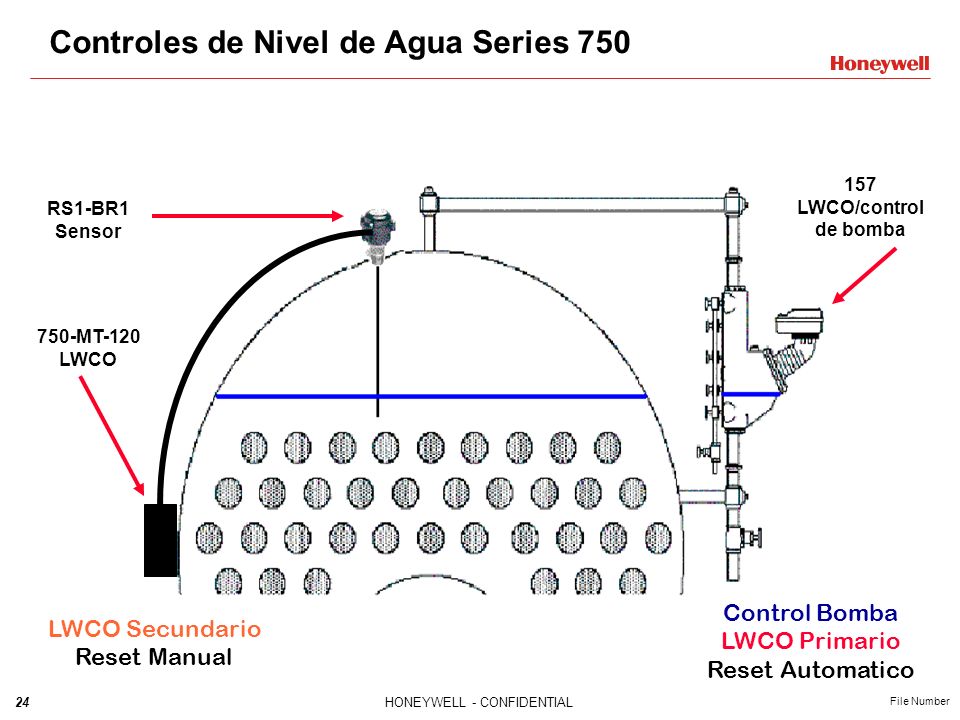

24 24HONEYWELL - CONFIDENTIAL File Number LWCO Secundario Reset Manual Control Bomba LWCO Primario Reset Automatico 750-MT-120 LWCO RS1-BR1 Sensor 157 LWCO/control de bomba Controles de Nivel de Agua Series 750

25 25HONEYWELL - CONFIDENTIAL File Number Características: - LED Verde, encendido - LED Rojo, bajo nivel - Botón de prueba - 20,000 ohms Sensibilidad - Knockouts en la parte posterior para montaje directo Controles de Nivel de Agua Series 750

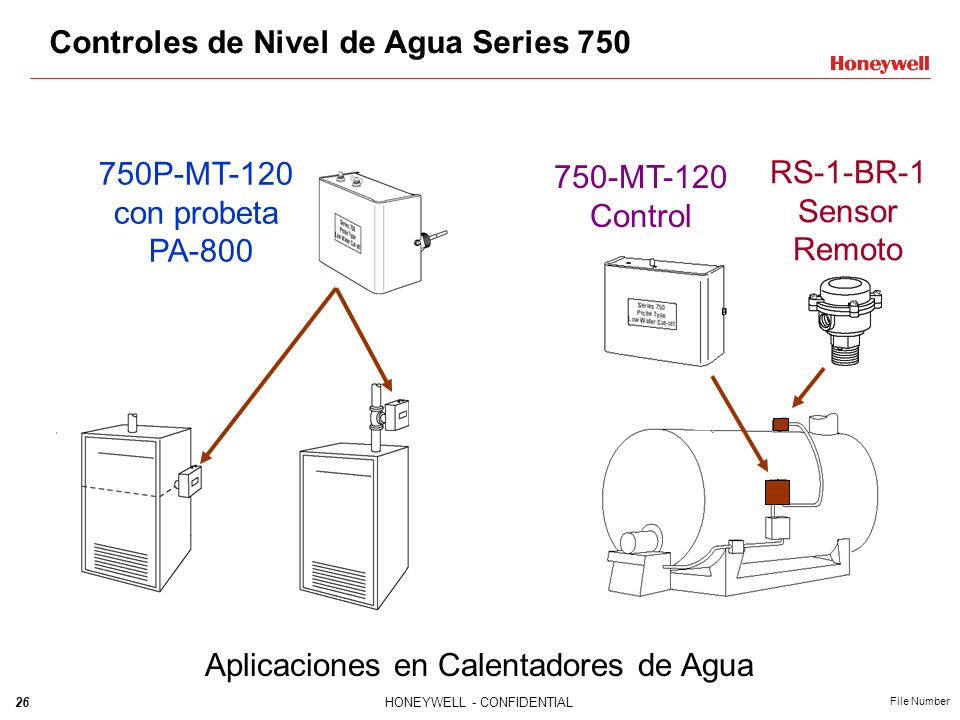

26 26HONEYWELL - CONFIDENTIAL File Number 750P-MT-120 con probeta PA-800 750-MT-120 Control RS-1-BR-1 Sensor Remoto Aplicaciones en Calentadores de Agua Controles de Nivel de Agua Series 750

27 27HONEYWELL - CONFIDENTIAL File Number 750-T-120 Control RS-1-BR-1 Sensor Remoto Control de alto nivel - Alarma - Apagado - Sensor remoto Controles de Nivel de Agua Series 750

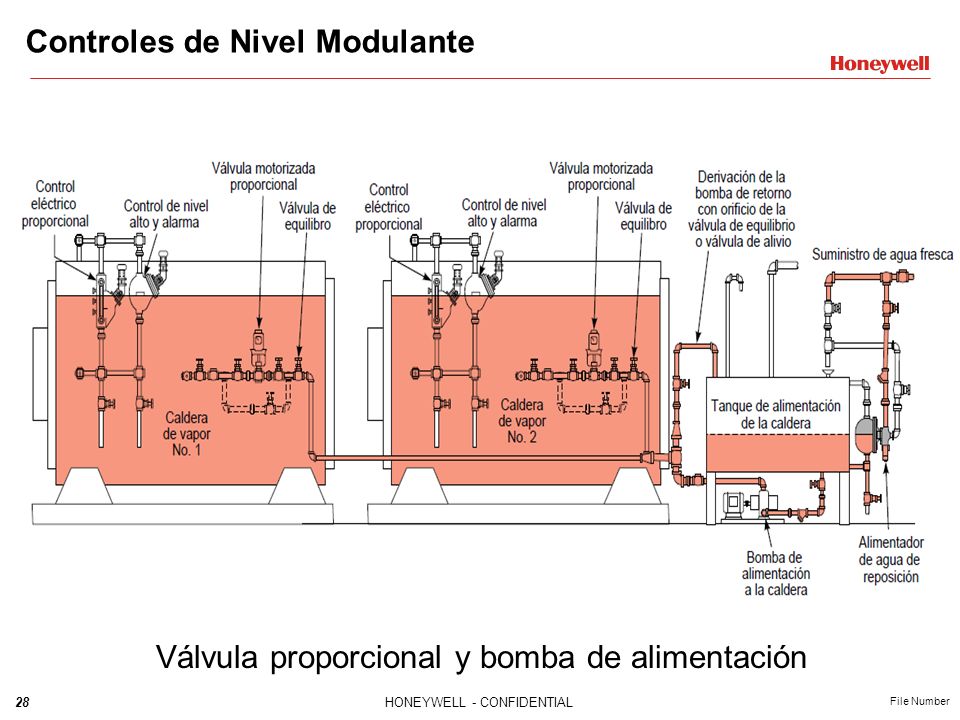

28 28HONEYWELL - CONFIDENTIAL File Number Válvula proporcional y bomba de alimentación Controles de Nivel Modulante

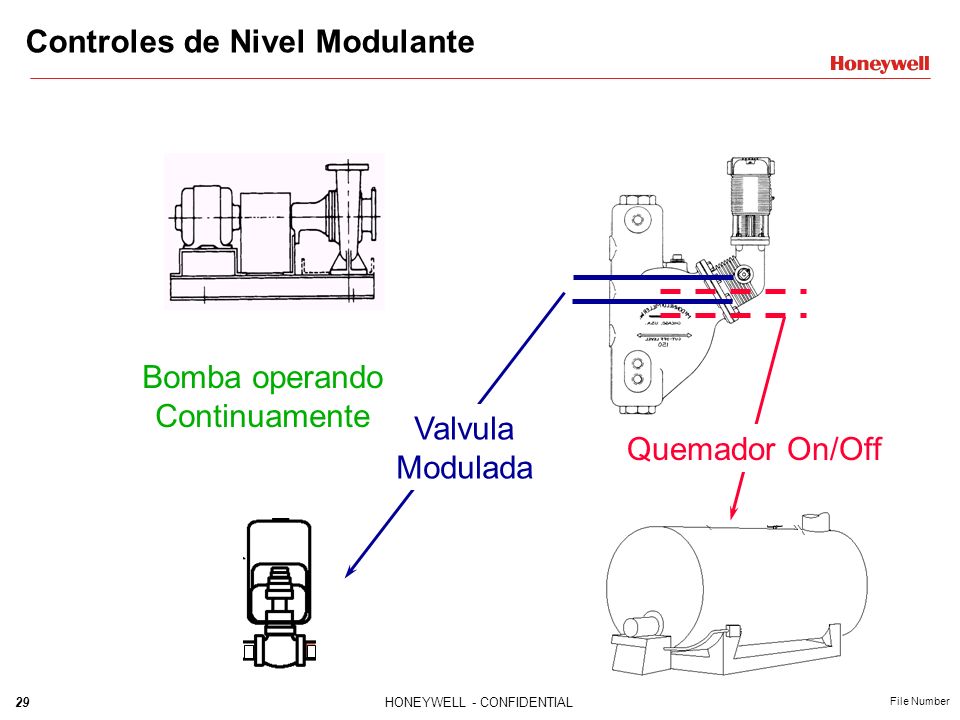

29 29HONEYWELL - CONFIDENTIAL File Number Valvula Modulada Bomba operando Continuamente Quemador On/Off Controles de Nivel Modulante

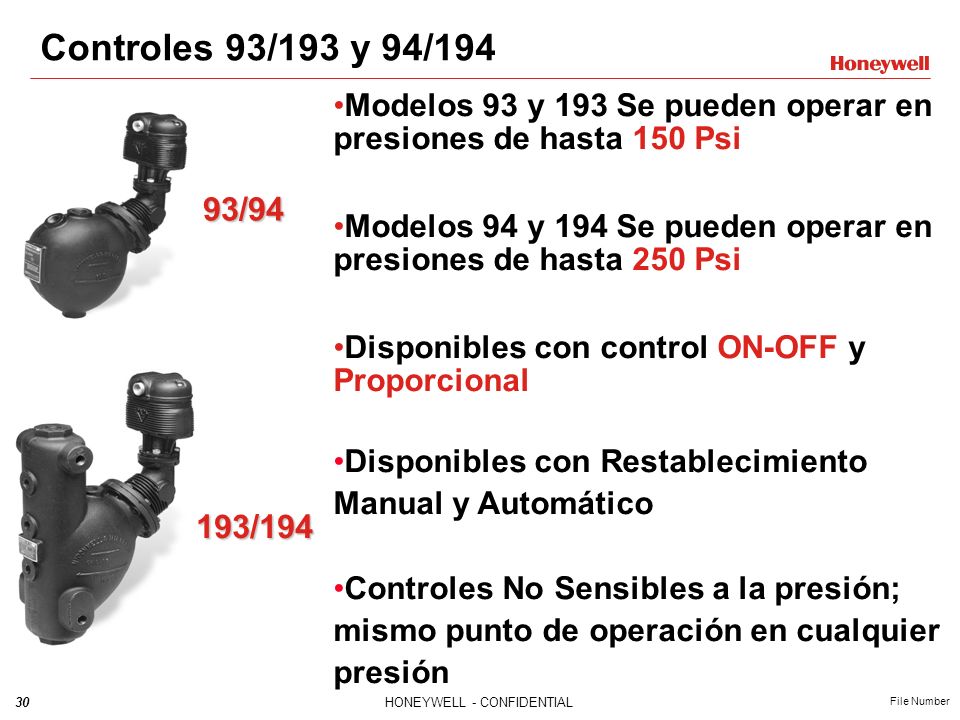

30 30HONEYWELL - CONFIDENTIAL File Number Controles 93/193 y 94/194 93/94 193/194 Modelos 93 y 193 Se pueden operar en presiones de hasta 150 Psi Modelos 94 y 194 Se pueden operar en presiones de hasta 250 Psi Disponibles con control ON-OFF y Proporcional Disponibles con Restablecimiento Manual y Automático Controles No Sensibles a la presión; mismo punto de operación en cualquier presión

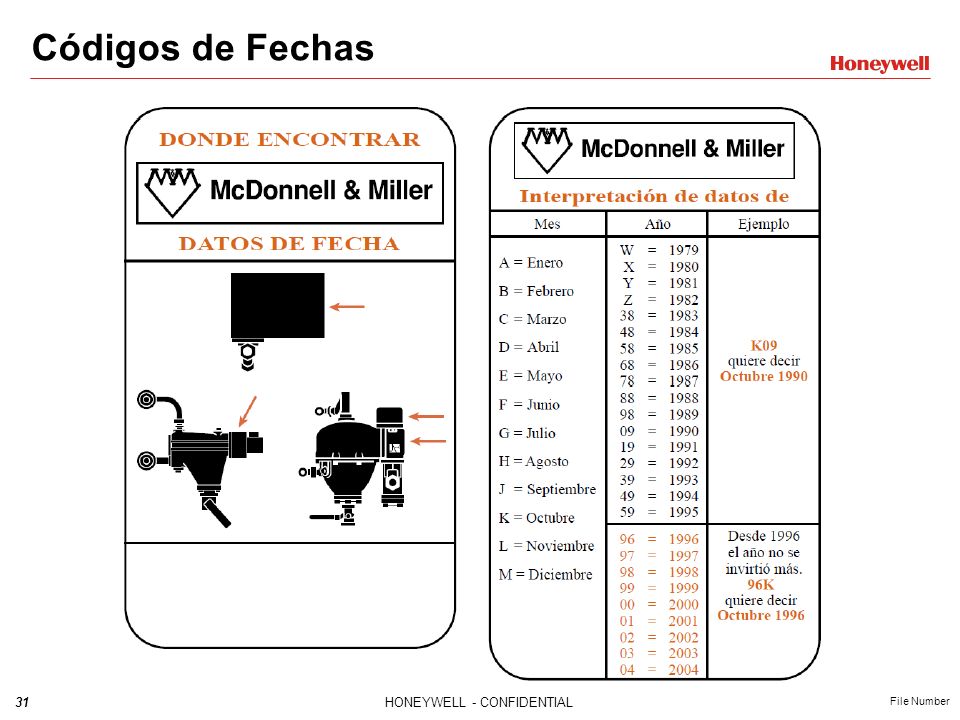

31 31HONEYWELL - CONFIDENTIAL File Number Códigos de Fechas

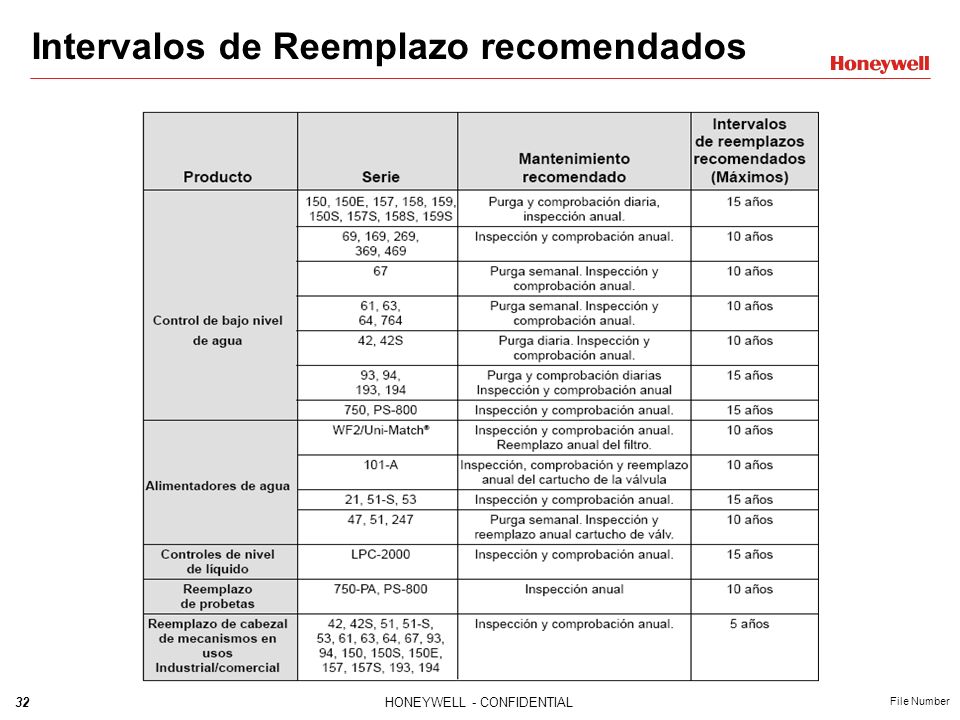

32 32HONEYWELL - CONFIDENTIAL File Number Intervalos de Reemplazo recomendados

33 33HONEYWELL - CONFIDENTIAL File Number CatálogosCatálogos McDonnell & Miller En la página:En la página: www.mcdonnellmiller.com -Productos -Información Técnica -Catálogos y Boletines de Servicio Donde encontrar los productos McDonnell & Miller?
