1 Entrenamiento Básico Abril / 2011

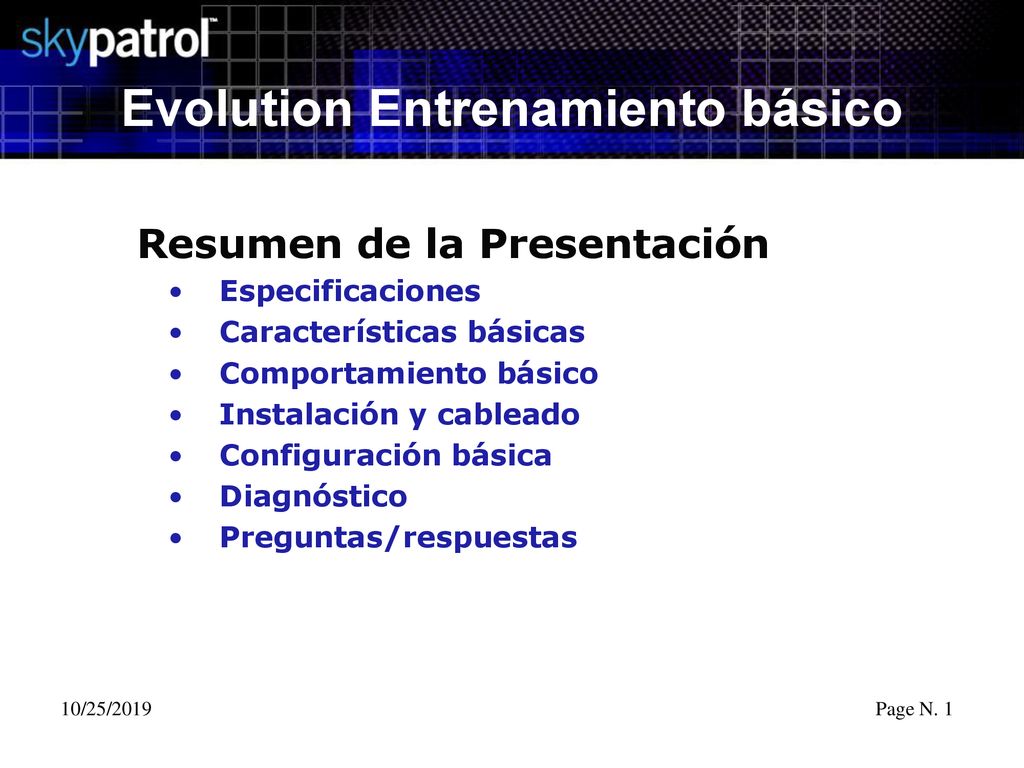

2 Evolution Entrenamiento básico
Resumen de la Presentación Especificaciones Características básicas Comportamiento básico Instalación y cableado Configuración básica Diagnóstico Preguntas/respuestas 10/25/2019

3 TT8850 - Especificaciones Acceso externo al SIM card
Batería interna recargable (3.7 voltios) 3 leds de Status (Voltaje, registro en GSM, GPS Fix ) 10/25/2019

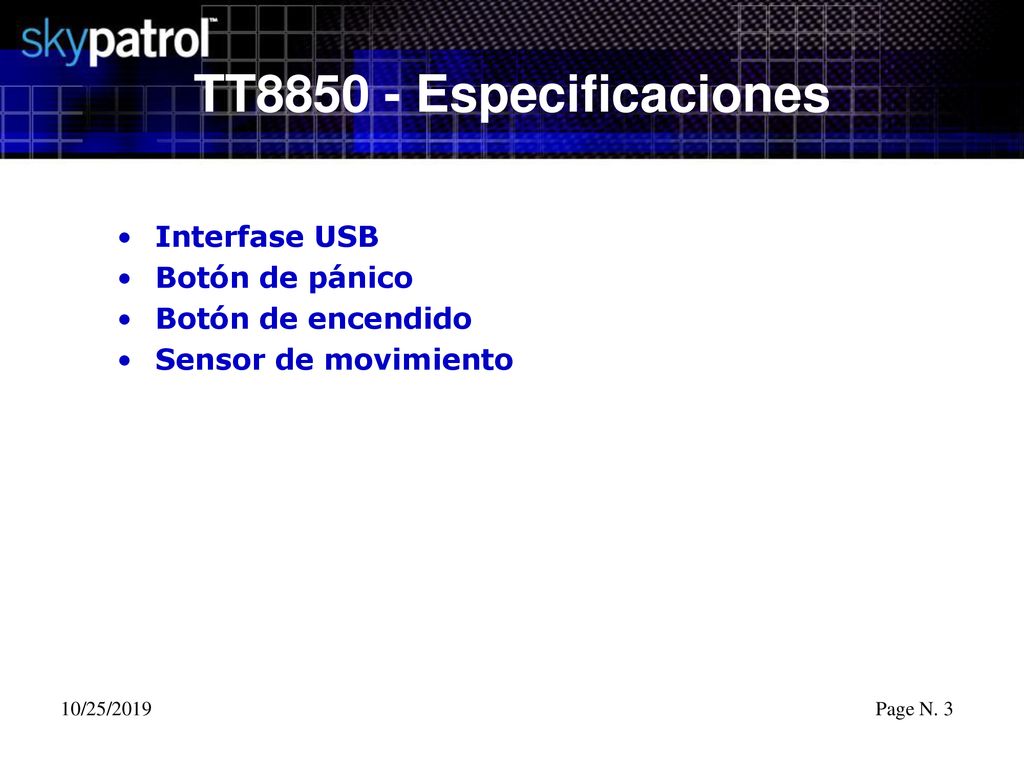

4 TT8850 - Especificaciones Interfase USB Botón de pánico
Botón de encendido Sensor de movimiento 10/25/2019

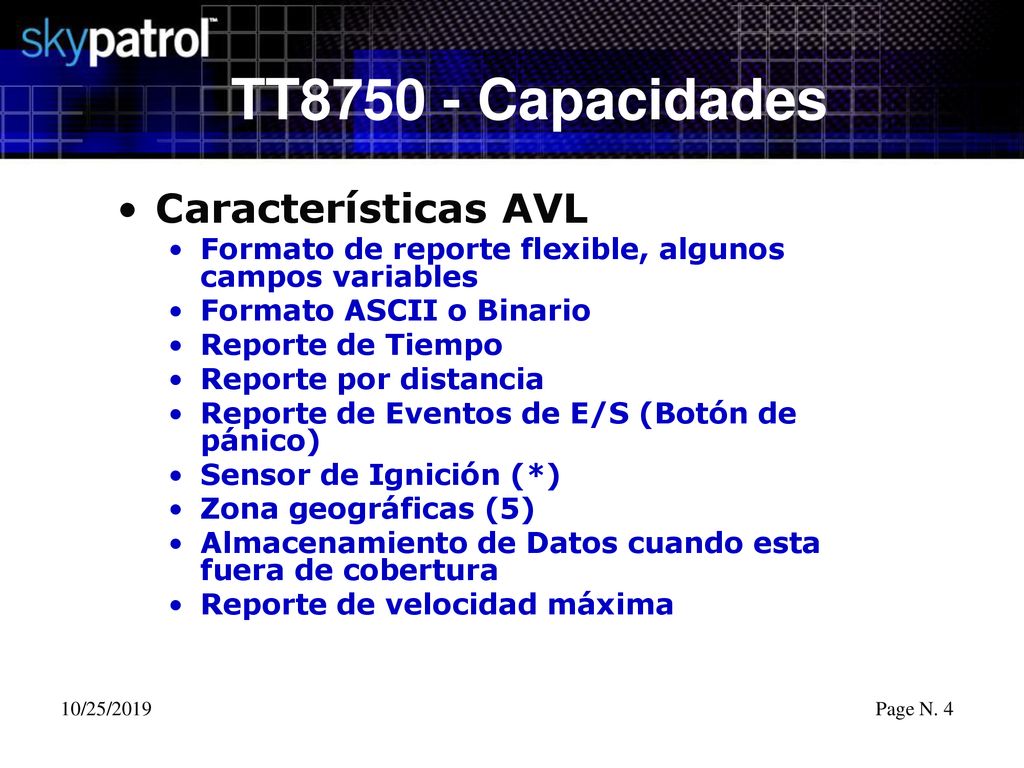

5 TT8750 - Capacidades Características AVL
Formato de reporte flexible, algunos campos variables Formato ASCII o Binario Reporte de Tiempo Reporte por distancia Reporte de Eventos de E/S (Botón de pánico) Sensor de Ignición (*) Zona geográficas (5) Almacenamiento de Datos cuando esta fuera de cobertura Reporte de velocidad máxima 10/25/2019

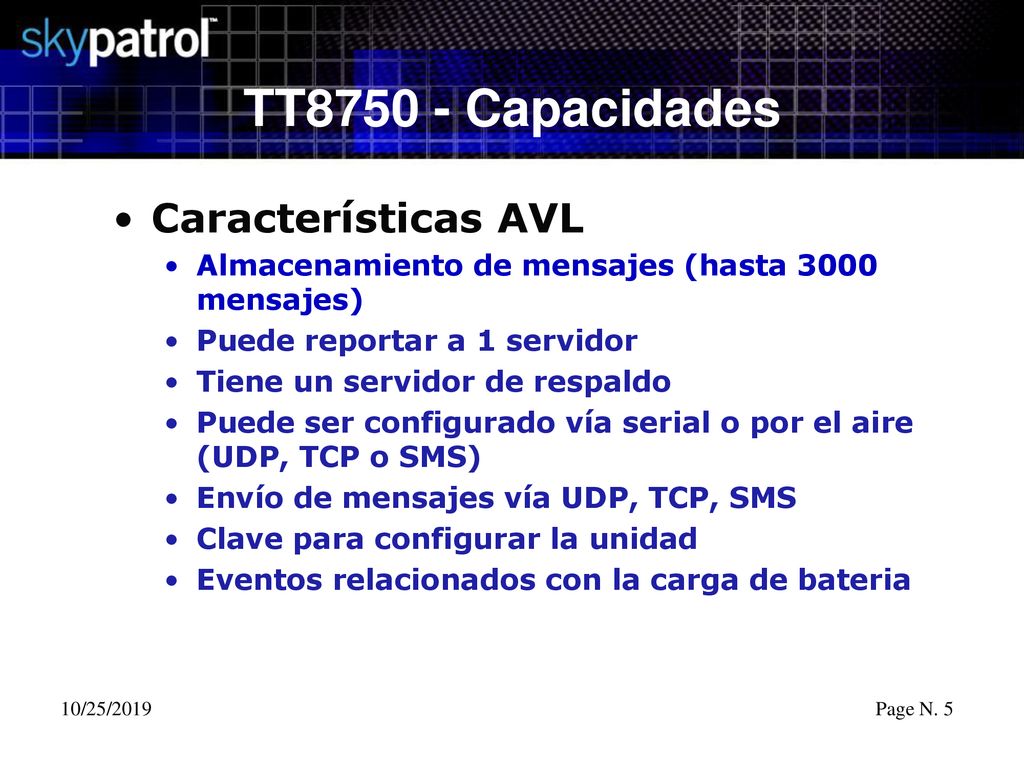

6 TT8750 - Capacidades Características AVL
Almacenamiento de mensajes (hasta 3000 mensajes) Puede reportar a 1 servidor Tiene un servidor de respaldo Puede ser configurado vía serial o por el aire (UDP, TCP o SMS) Envío de mensajes vía UDP, TCP, SMS Clave para configurar la unidad Eventos relacionados con la carga de bateria 10/25/2019

7 TT8750 - Capacidades Características AVL
Localización de la unidad mediante llamada de voz Localización en formato Google Reporte basado en el sensor de movimiento Reporte por horario 10/25/2019

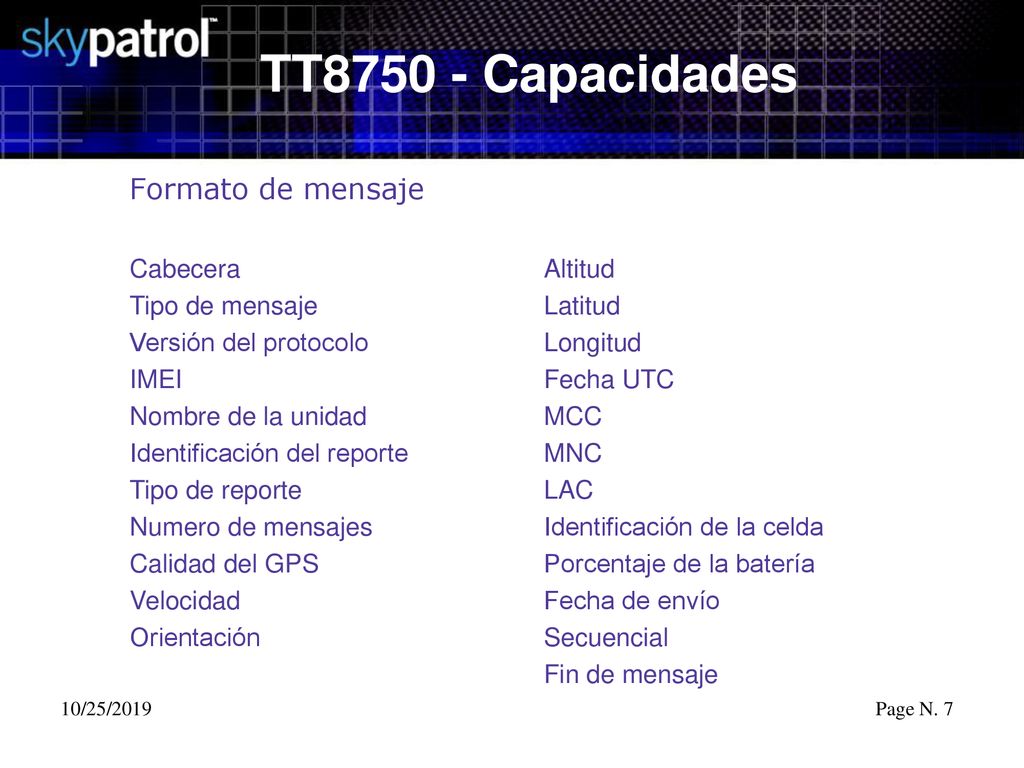

8 TT8750 - Capacidades Formato de mensaje Cabecera Tipo de mensaje
Versión del protocolo IMEI Nombre de la unidad Identificación del reporte Tipo de reporte Numero de mensajes Calidad del GPS Velocidad Orientación Altitud Latitud Longitud Fecha UTC MCC MNC LAC Identificación de la celda Porcentaje de la batería Fecha de envío Secuencial Fin de mensaje 10/25/2019

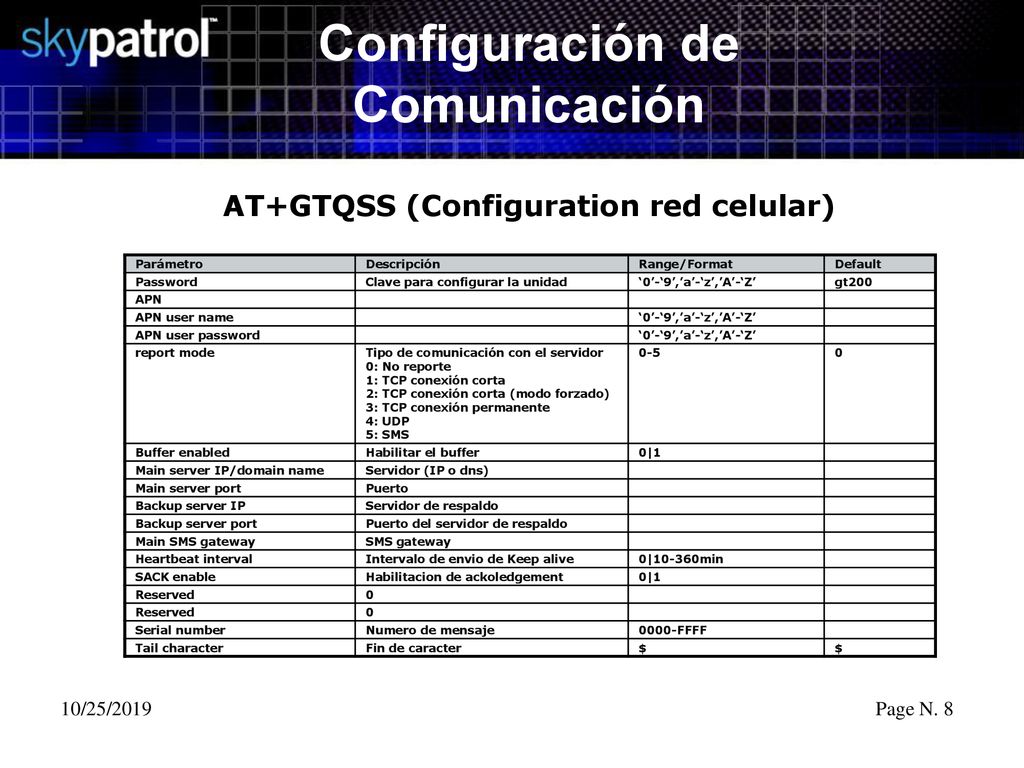

9 Configuración de Comunicación
AT+GTQSS (Configuration red celular) Parámetro Descripción Range/Format Default Password Clave para configurar la unidad ‘0’-‘9’,’a’-‘z’,’A’-‘Z’ gt200 APN APN user name APN user password report mode Tipo de comunicación con el servidor 0: No reporte 1: TCP conexión corta 2: TCP conexión corta (modo forzado) 3: TCP conexión permanente 4: UDP 5: SMS 0-5 Buffer enabled Habilitar el buffer 0|1 Main server IP/domain name Servidor (IP o dns) Main server port Puerto Backup server IP Servidor de respaldo Backup server port Puerto del servidor de respaldo Main SMS gateway SMS gateway Heartbeat interval Intervalo de envio de Keep alive 0|10-360min SACK enable Habilitacion de ackoledgement Reserved Serial number Numero de mensaje 0000-FFFF Tail character Fin de caracter $ 10/25/2019

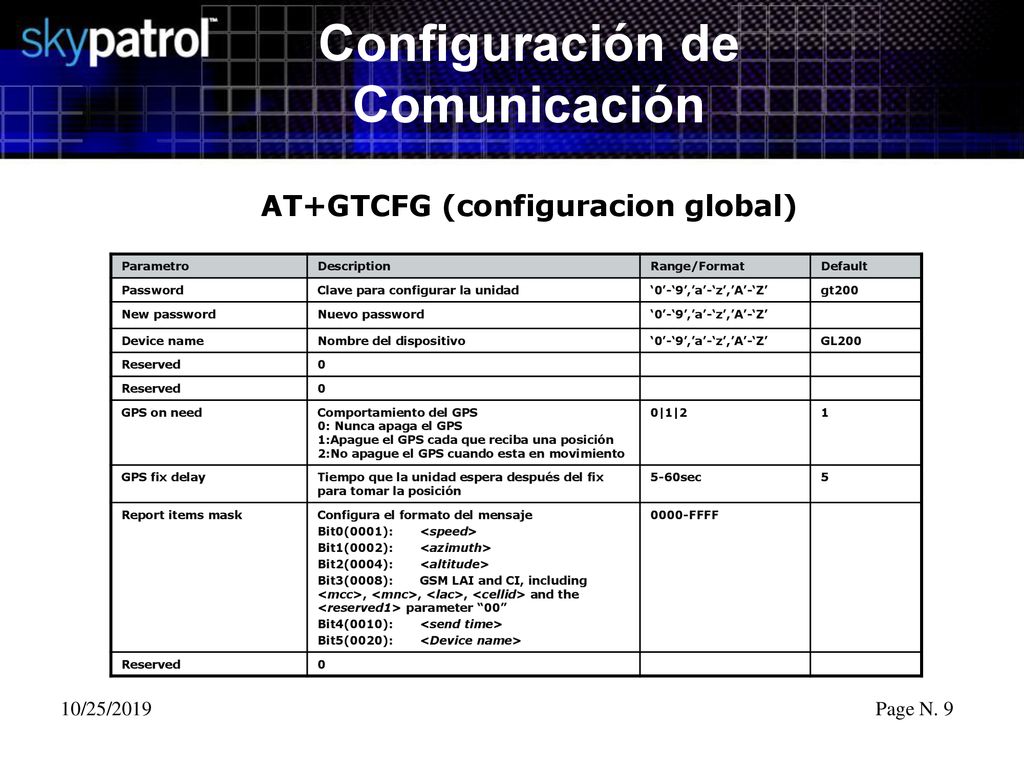

10 Configuración de Comunicación
AT+GTCFG (configuracion global) Parametro Description Range/Format Default Password Clave para configurar la unidad ‘0’-‘9’,’a’-‘z’,’A’-‘Z’ gt200 New password Nuevo password Device name Nombre del dispositivo GL200 Reserved GPS on need Comportamiento del GPS 0: Nunca apaga el GPS 1:Apague el GPS cada que reciba una posición 2:No apague el GPS cuando esta en movimiento 0|1|2 1 GPS fix delay Tiempo que la unidad espera después del fix para tomar la posición 5-60sec 5 Report items mask Configura el formato del mensaje Bit0(0001): <speed> Bit1(0002): <azimuth> Bit2(0004): <altitude> Bit3(0008): GSM LAI and CI, including <mcc>, <mnc>, <lac>, <cellid> and the <reserved1> parameter “00” Bit4(0010): <send time> Bit5(0020): <Device name> 0000-FFFF 10/25/2019

11 Configuración de Comunicación
AT+GTCFG (configuracion global) Parameter Descripción Range/Format Default Reserved Event mask Mesajes que pueden ser enviados al servidor Bit0(0001) Encendido de la unidad bit1(0002):Apagado de la unidad bit2(0004):Conexión del power externo bti3(0008):Desconexión del power externo bit4(0010):Reserved bit5(0020):Batería baja Bit6(0040):Inicio de recarga Bit7(0080):Fin de la recarga bit8(0100):Movimiento bit9(0200):Estado de la antena GPS bit10(0400):Conexión a la red GSM bit11(0800):Zona en base a botón de pánico 0000-FFFF OFFF EPB mode 1 0|1 Led on Comportamiento de los leds 0: Cuando el device enciende, Led GPS on por 150 sec y luego OFF, GSM y Power trabajan normalmente. 1: Todos los leds trabajan normalmente. 2: Todos los leds están OFF 10/25/2019

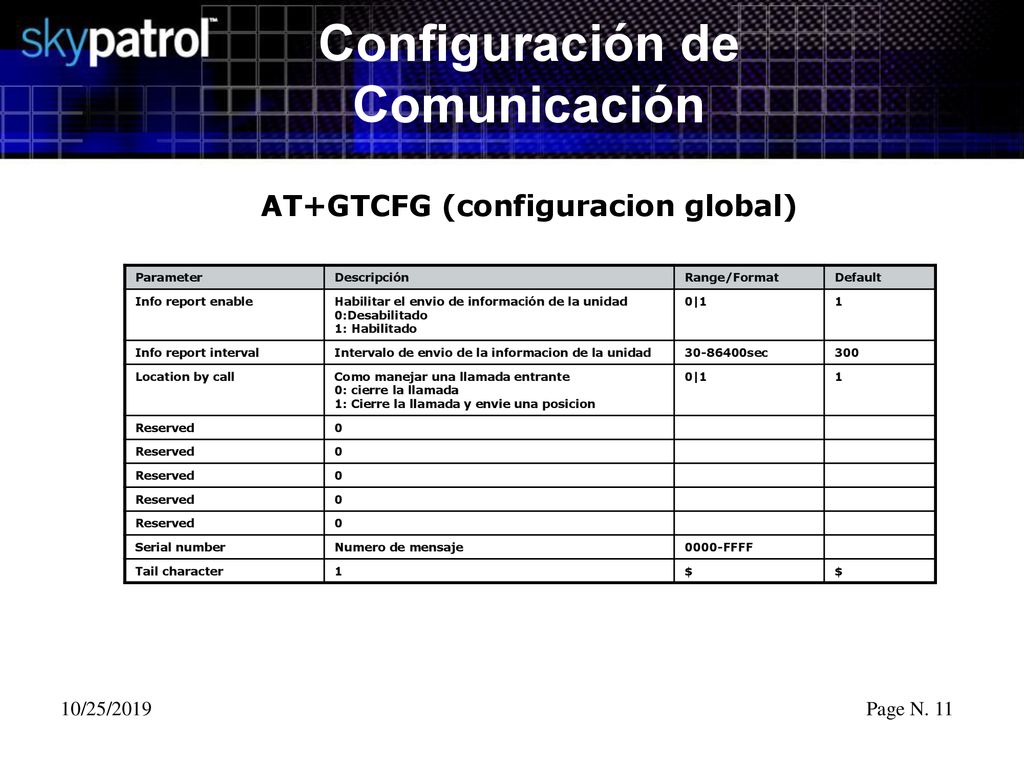

12 Configuración de Comunicación
AT+GTCFG (configuracion global) Parameter Descripción Range/Format Default Info report enable Habilitar el envio de información de la unidad 0:Desabilitado 1: Habilitado 0|1 1 Info report interval Intervalo de envio de la informacion de la unidad sec 300 Location by call Como manejar una llamada entrante 0: cierre la llamada 1: Cierre la llamada y envie una posicion Reserved Serial number Numero de mensaje 0000-FFFF Tail character $ 10/25/2019

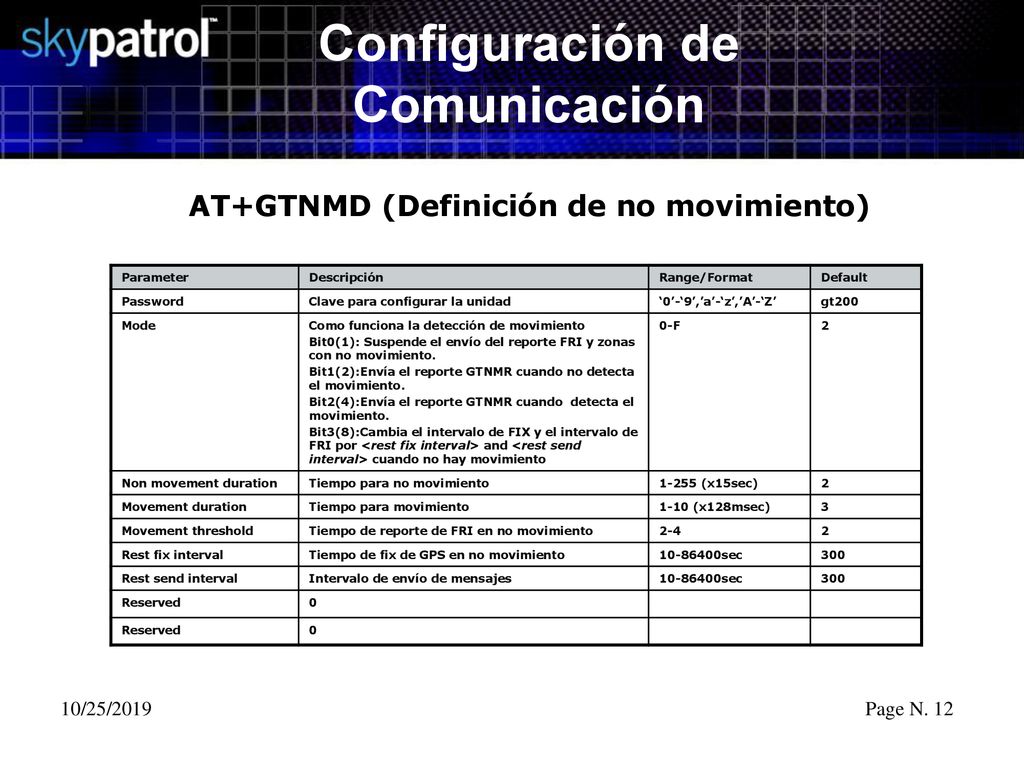

13 Configuración de Comunicación
AT+GTNMD (Definición de no movimiento) Parameter Descripción Range/Format Default Password Clave para configurar la unidad ‘0’-‘9’,’a’-‘z’,’A’-‘Z’ gt200 Mode Como funciona la detección de movimiento Bit0(1): Suspende el envío del reporte FRI y zonas con no movimiento. Bit1(2):Envía el reporte GTNMR cuando no detecta el movimiento. Bit2(4):Envía el reporte GTNMR cuando detecta el movimiento. Bit3(8):Cambia el intervalo de FIX y el intervalo de FRI por <rest fix interval> and <rest send interval> cuando no hay movimiento 0-F 2 Non movement duration Tiempo para no movimiento 1-255 (x15sec) Movement duration Tiempo para movimiento 1-10 (x128msec) 3 Movement threshold Tiempo de reporte de FRI en no movimiento 2-4 Rest fix interval Tiempo de fix de GPS en no movimiento sec 300 Rest send interval Intervalo de envío de mensajes Reserved 10/25/2019

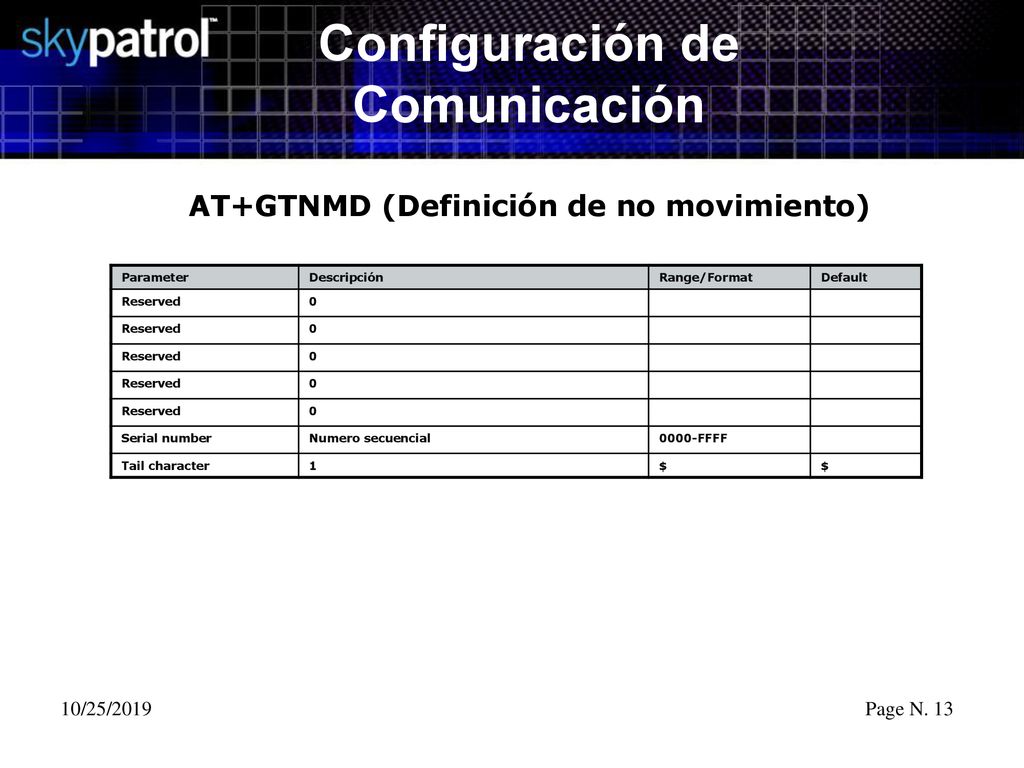

14 Configuración de Comunicación
AT+GTNMD (Definición de no movimiento) Parameter Descripción Range/Format Default Reserved Serial number Numero secuencial 0000-FFFF Tail character 1 $ 10/25/2019

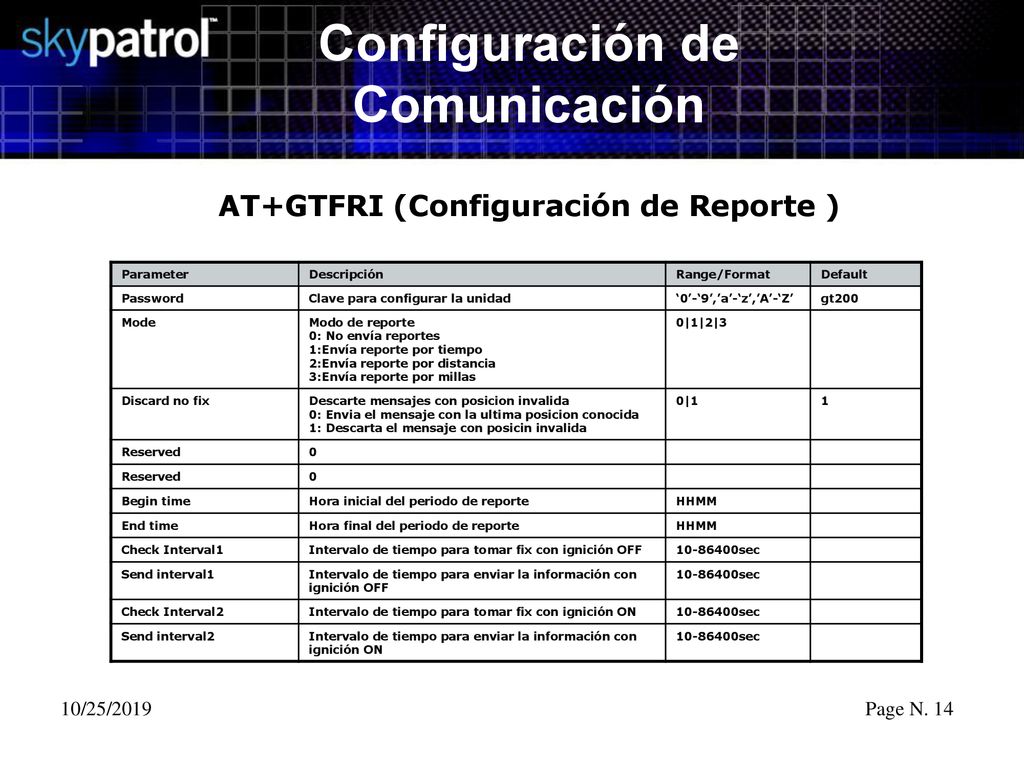

15 Configuración de Comunicación
AT+GTFRI (Configuración de Reporte ) Parameter Descripción Range/Format Default Password Clave para configurar la unidad ‘0’-‘9’,’a’-‘z’,’A’-‘Z’ gt200 Mode Modo de reporte 0: No envía reportes 1:Envía reporte por tiempo 2:Envía reporte por distancia 3:Envía reporte por millas 0|1|2|3 Discard no fix Descarte mensajes con posicion invalida 0: Envia el mensaje con la ultima posicion conocida 1: Descarta el mensaje con posicin invalida 0|1 1 Reserved Begin time Hora inicial del periodo de reporte HHMM End time Hora final del periodo de reporte Check Interval1 Intervalo de tiempo para tomar fix con ignición OFF sec Send interval1 Intervalo de tiempo para enviar la información con ignición OFF Check Interval2 Intervalo de tiempo para tomar fix con ignición ON Send interval2 Intervalo de tiempo para enviar la información con ignición ON 10/25/2019

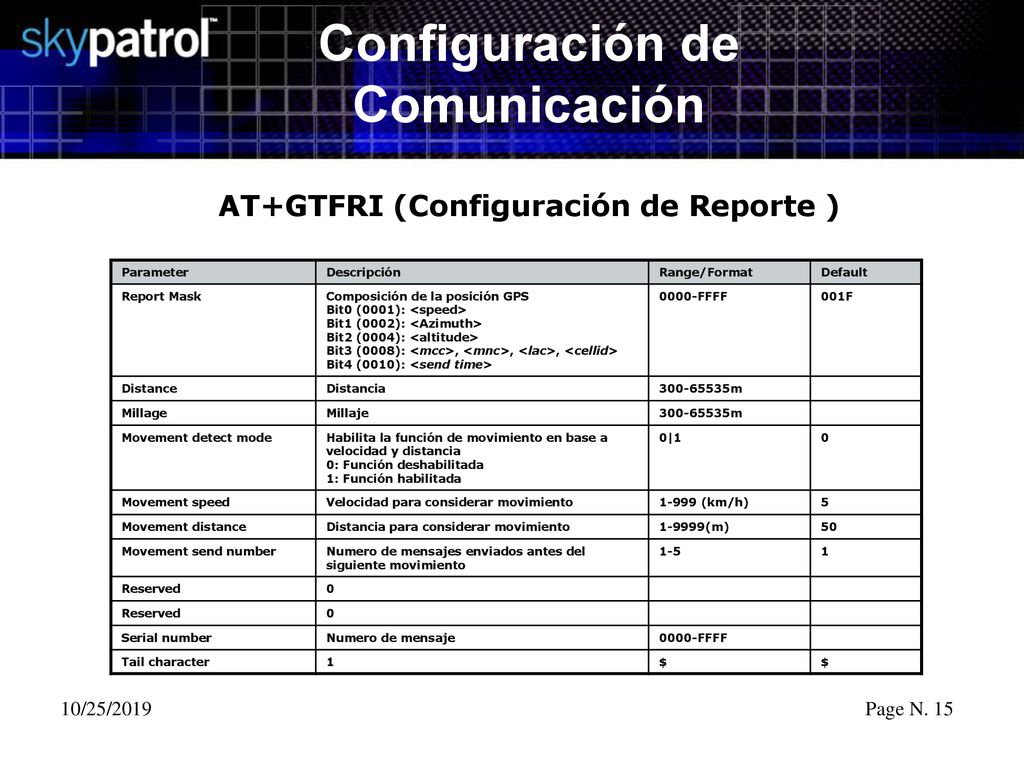

16 Configuración de Comunicación
AT+GTFRI (Configuración de Reporte ) Parameter Descripción Range/Format Default Report Mask Composición de la posición GPS Bit0 (0001): <speed> Bit1 (0002): <Azimuth> Bit2 (0004): <altitude> Bit3 (0008): <mcc>, <mnc>, <lac>, <cellid> Bit4 (0010): <send time> 0000-FFFF 001F Distance Distancia m Millage Millaje Movement detect mode Habilita la función de movimiento en base a velocidad y distancia 0: Función deshabilitada 1: Función habilitada 0|1 Movement speed Velocidad para considerar movimiento 1-999 (km/h) 5 Movement distance Distancia para considerar movimiento 1-9999(m) 50 Movement send number Numero de mensajes enviados antes del siguiente movimiento 1-5 1 Reserved Serial number Numero de mensaje Tail character $ 10/25/2019

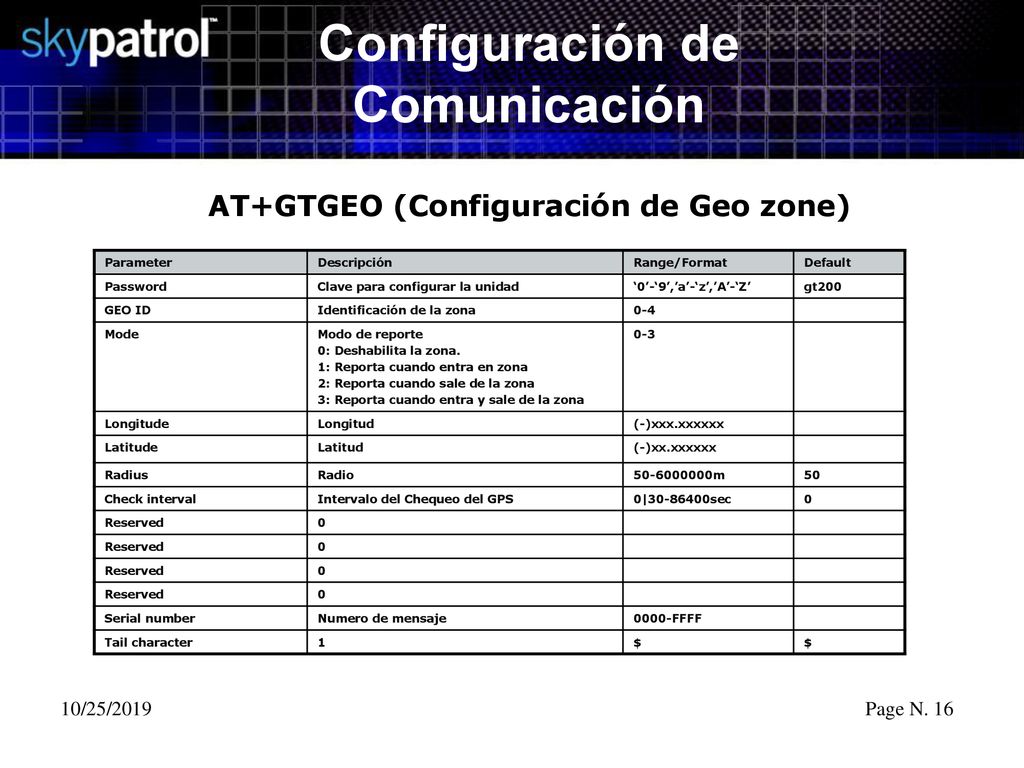

17 Configuración de Comunicación
AT+GTGEO (Configuración de Geo zone) Parameter Descripción Range/Format Default Password Clave para configurar la unidad ‘0’-‘9’,’a’-‘z’,’A’-‘Z’ gt200 GEO ID Identificación de la zona 0-4 Mode Modo de reporte 0: Deshabilita la zona. 1: Reporta cuando entra en zona 2: Reporta cuando sale de la zona 3: Reporta cuando entra y sale de la zona 0-3 Longitude Longitud (-)xxx.xxxxxx Latitude Latitud (-)xx.xxxxxx Radius Radio m 50 Check interval Intervalo del Chequeo del GPS 0| sec Reserved Serial number Numero de mensaje 0000-FFFF Tail character 1 $ 10/25/2019

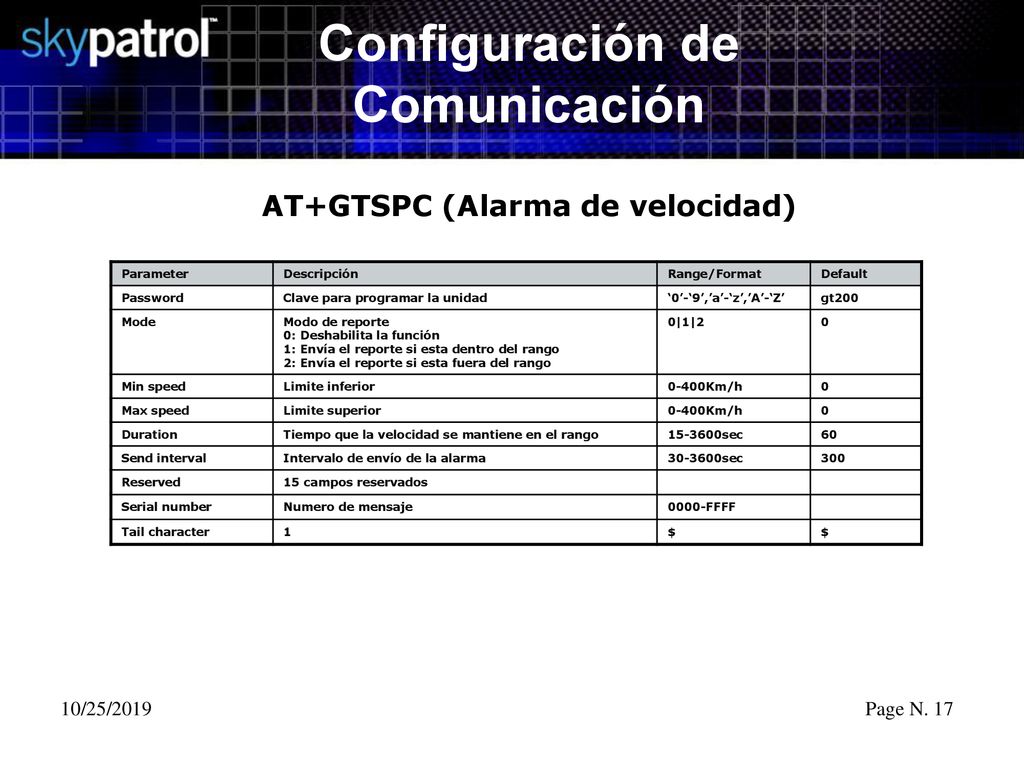

18 Configuración de Comunicación
AT+GTSPC (Alarma de velocidad) Parameter Descripción Range/Format Default Password Clave para programar la unidad ‘0’-‘9’,’a’-‘z’,’A’-‘Z’ gt200 Mode Modo de reporte 0: Deshabilita la función 1: Envía el reporte si esta dentro del rango 2: Envía el reporte si esta fuera del rango 0|1|2 Min speed Limite inferior 0-400Km/h Max speed Limite superior Duration Tiempo que la velocidad se mantiene en el rango sec 60 Send interval Intervalo de envío de la alarma sec 300 Reserved 15 campos reservados Serial number Numero de mensaje 0000-FFFF Tail character 1 $ 10/25/2019

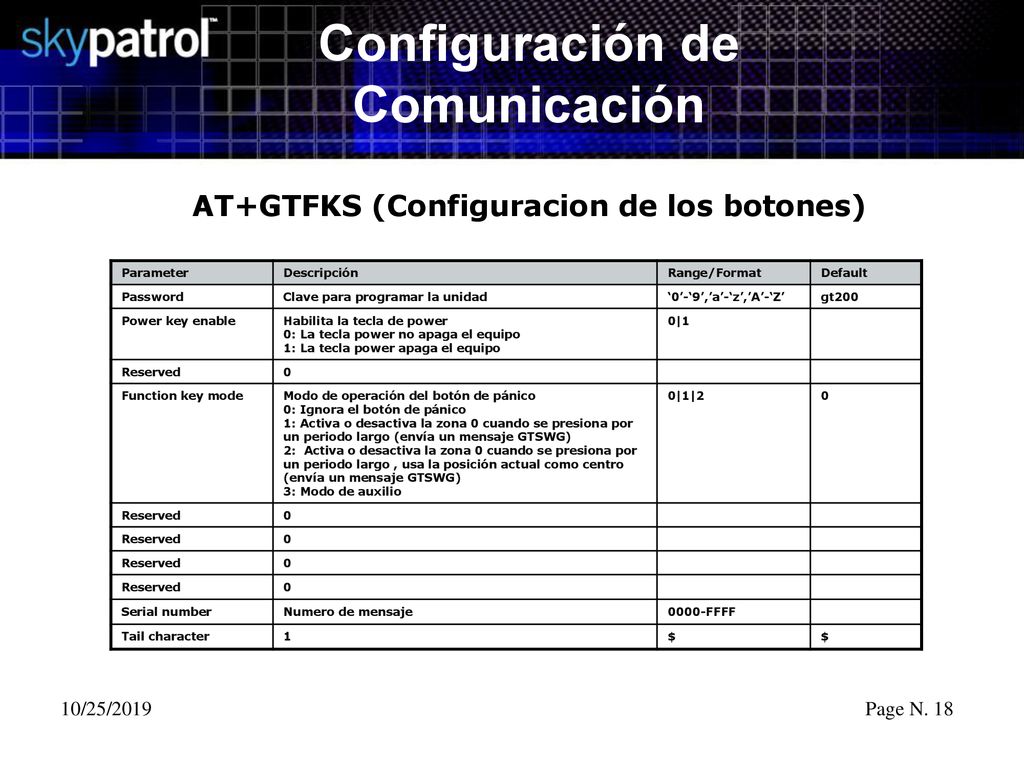

19 Configuración de Comunicación
AT+GTFKS (Configuracion de los botones) Parameter Descripción Range/Format Default Password Clave para programar la unidad ‘0’-‘9’,’a’-‘z’,’A’-‘Z’ gt200 Power key enable Habilita la tecla de power 0: La tecla power no apaga el equipo 1: La tecla power apaga el equipo 0|1 Reserved Function key mode Modo de operación del botón de pánico 0: Ignora el botón de pánico 1: Activa o desactiva la zona 0 cuando se presiona por un periodo largo (envía un mensaje GTSWG) 2: Activa o desactiva la zona 0 cuando se presiona por un periodo largo , usa la posición actual como centro (envía un mensaje GTSWG) 3: Modo de auxilio 0|1|2 Serial number Numero de mensaje 0000-FFFF Tail character 1 $ 10/25/2019

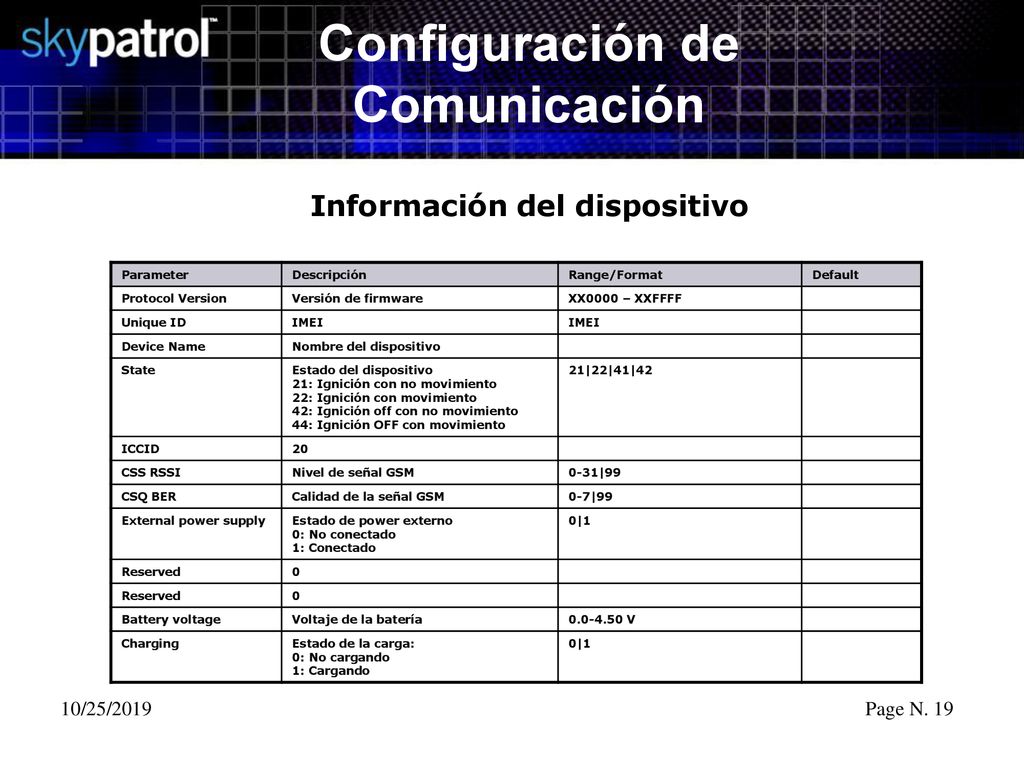

20 Configuración de Comunicación
Información del dispositivo Parameter Descripción Range/Format Default Protocol Version Versión de firmware XX0000 – XXFFFF Unique ID IMEI Device Name Nombre del dispositivo State Estado del dispositivo 21: Ignición con no movimiento 22: Ignición con movimiento 42: Ignición off con no movimiento 44: Ignición OFF con movimiento 21|22|41|42 ICCID 20 CSS RSSI Nivel de señal GSM 0-31|99 CSQ BER Calidad de la señal GSM 0-7|99 External power supply Estado de power externo 0: No conectado 1: Conectado 0|1 Reserved Battery voltage Voltaje de la batería V Charging Estado de la carga: 0: No cargando 1: Cargando 10/25/2019

21 Configuración de Comunicación
Información del dispositivo Parameter Descripción Range/Format Default LED on Configuración de los leds (AT+CTCFG) 0|1 GPS on need Configuración del <GPS on need> (AT_CTCFG) GPS antenna type Tipo de antena GPS 0: Interna 1: Externa GPS antenna state Estado de la antena 0: Antena trabajando Las GPS fix UTC time UTC time del ultimo fix del GPS YYYYMMDDHHMMSS Battery percentage Porcentaje de la batería 0-100 00 Reserved Send time Numero de mensaje Count number 4 0000 – FFFF Tail character 1 $ 10/25/2019

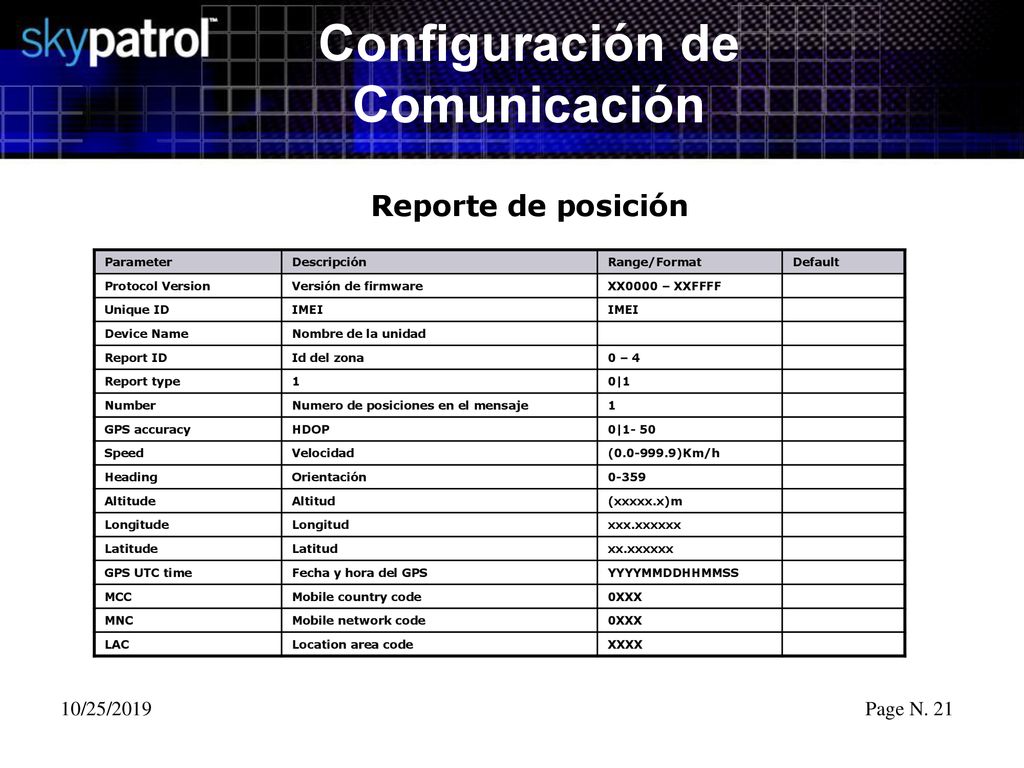

22 Configuración de Comunicación
Reporte de posición Parameter Descripción Range/Format Default Protocol Version Versión de firmware XX0000 – XXFFFF Unique ID IMEI Device Name Nombre de la unidad Report ID Id del zona 0 – 4 Report type 1 0|1 Number Numero de posiciones en el mensaje GPS accuracy HDOP 0|1- 50 Speed Velocidad ( )Km/h Heading Orientación 0-359 Altitude Altitud (xxxxx.x)m Longitude Longitud xxx.xxxxxx Latitude Latitud xx.xxxxxx GPS UTC time Fecha y hora del GPS YYYYMMDDHHMMSS MCC Mobile country code 0XXX MNC Mobile network code LAC Location area code XXXX 10/25/2019

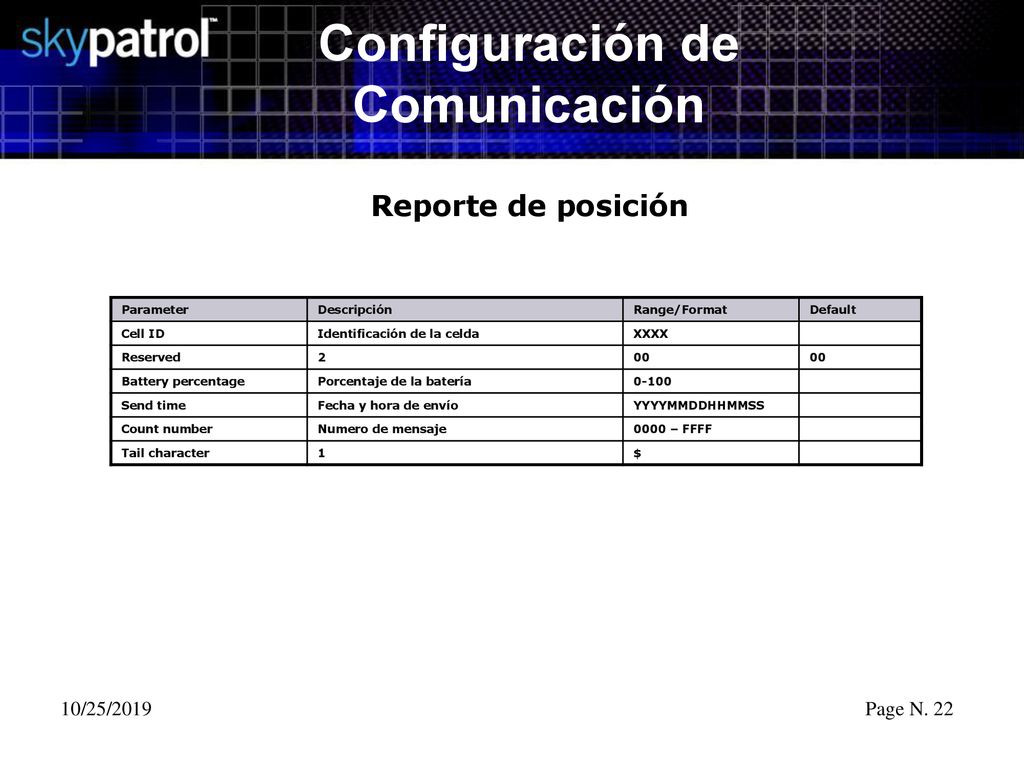

23 Configuración de Comunicación
Reporte de posición Parameter Descripción Range/Format Default Cell ID Identificación de la celda XXXX Reserved 2 00 Battery percentage Porcentaje de la batería 0-100 Send time Fecha y hora de envío YYYYMMDDHHMMSS Count number Numero de mensaje 0000 – FFFF Tail character 1 $ 10/25/2019

24 Configuración de Comunicación
Reporte link de Google Parameter Descripción Range/Format Default SMS header Cabecera del mensaje (ID y tipo) Google map hyperlink <=77 GPS fix 2 F1|F0 GPS UTC time Fecha y hora del GOS DYYYY/MM/DDTHH:MM:SS Battery level Novel de batería B1-100% 10/25/2019

25 Preguntas / Repuestas 10/25/2019
