1 HMI Interface de Operador
HC900 HMI Interface de Operador 900 Control Satation

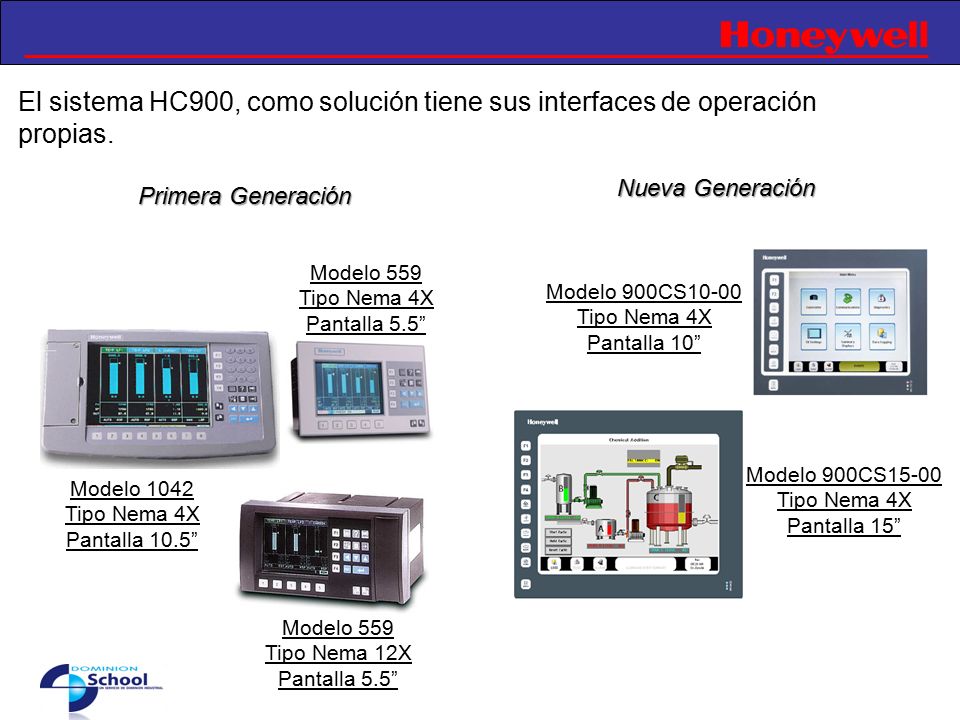

2 El sistema HC900, como solución tiene sus interfaces de operación propias.
Nueva Generación Primera Generación Modelo 559 Tipo Nema 4X Pantalla 5.5” Modelo 900CS10-00 Tipo Nema 4X Pantalla 10” Modelo 900CS15-00 Tipo Nema 4X Pantalla 15” Modelo 1042 Tipo Nema 4X Pantalla 10.5” Modelo 559 Tipo Nema 12X Pantalla 5.5”

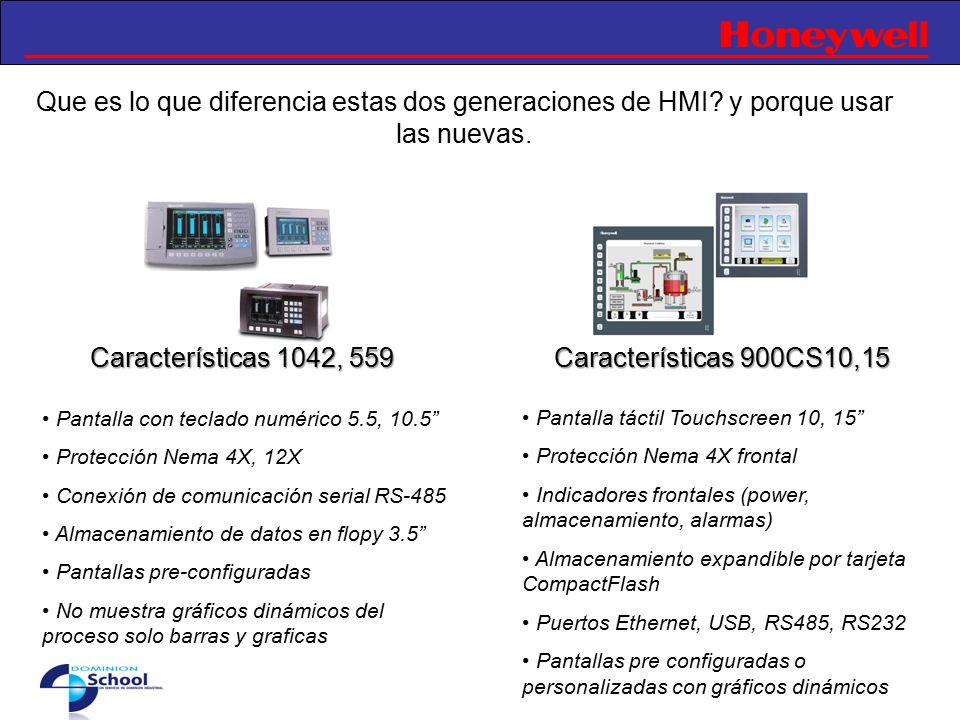

3 Que es lo que diferencia estas dos generaciones de HMI
Que es lo que diferencia estas dos generaciones de HMI? y porque usar las nuevas. Características 1042, 559 Características 900CS10,15 Pantalla con teclado numérico 5.5, 10.5” Protección Nema 4X, 12X Conexión de comunicación serial RS-485 Almacenamiento de datos en flopy 3.5” Pantallas pre-configuradas No muestra gráficos dinámicos del proceso solo barras y graficas Pantalla táctil Touchscreen 10, 15” Protección Nema 4X frontal Indicadores frontales (power, almacenamiento, alarmas) Almacenamiento expandible por tarjeta CompactFlash Puertos Ethernet, USB, RS485, RS232 Pantallas pre configuradas o personalizadas con gráficos dinámicos

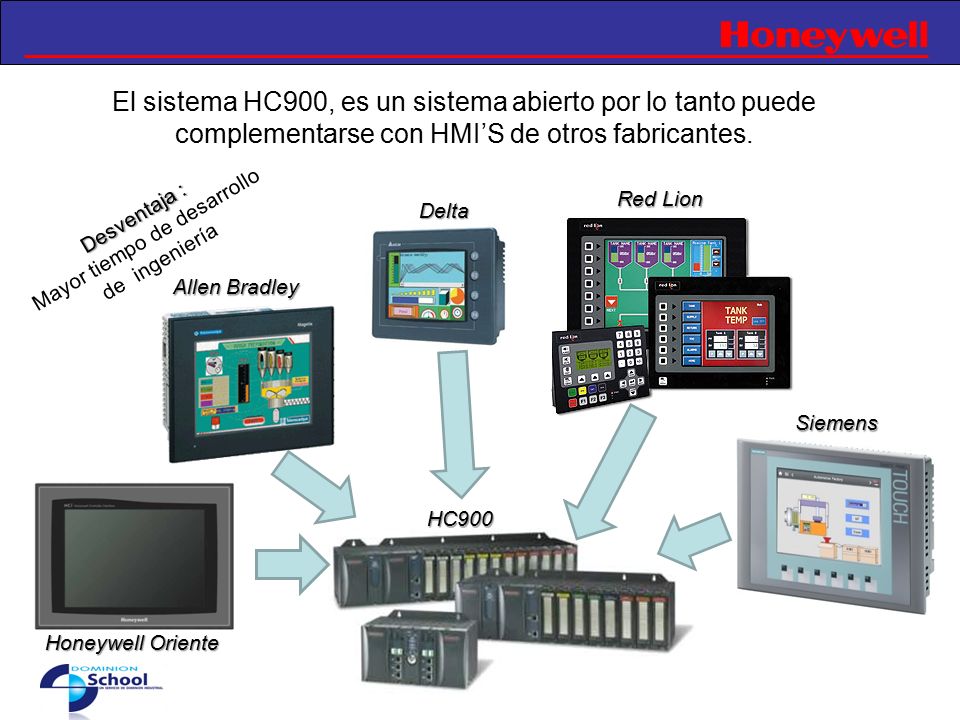

4 Mayor tiempo de desarrollo de ingeniería
El sistema HC900, es un sistema abierto por lo tanto puede complementarse con HMI’S de otros fabricantes. Red Lion Mayor tiempo de desarrollo de ingeniería Desventaja : Delta Allen Bradley Siemens HC900 Honeywell Oriente

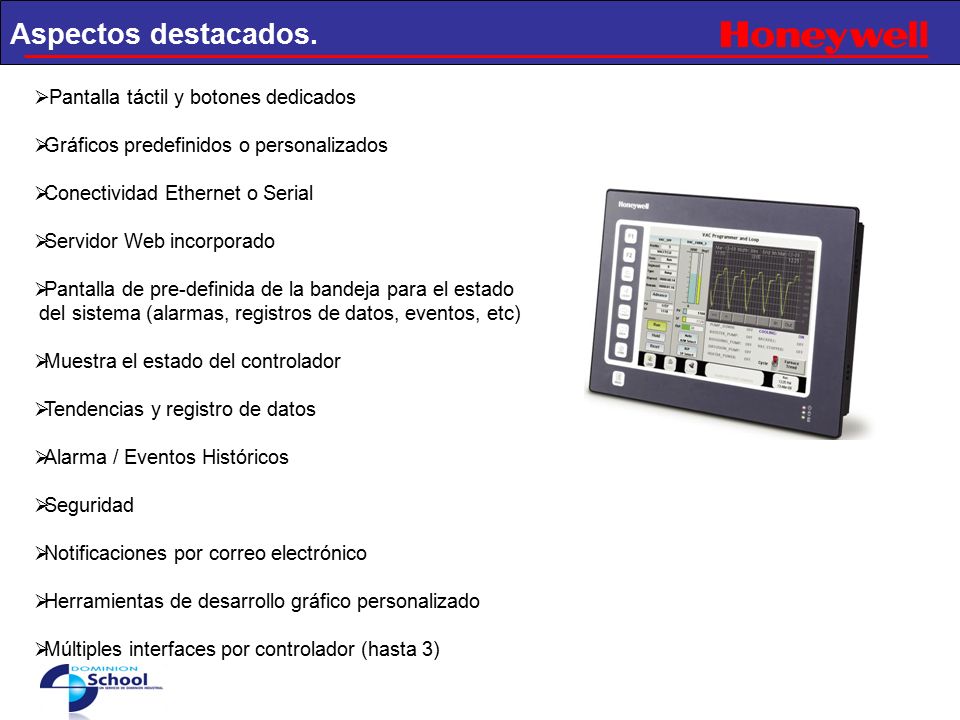

5 Aspectos destacados. Pantalla táctil y botones dedicados
Gráficos predefinidos o personalizados Conectividad Ethernet o Serial Servidor Web incorporado Pantalla de pre-definida de la bandeja para el estado del sistema (alarmas, registros de datos, eventos, etc) Muestra el estado del controlador Tendencias y registro de datos Alarma / Eventos Históricos Seguridad Notificaciones por correo electrónico Herramientas de desarrollo gráfico personalizado Múltiples interfaces por controlador (hasta 3)

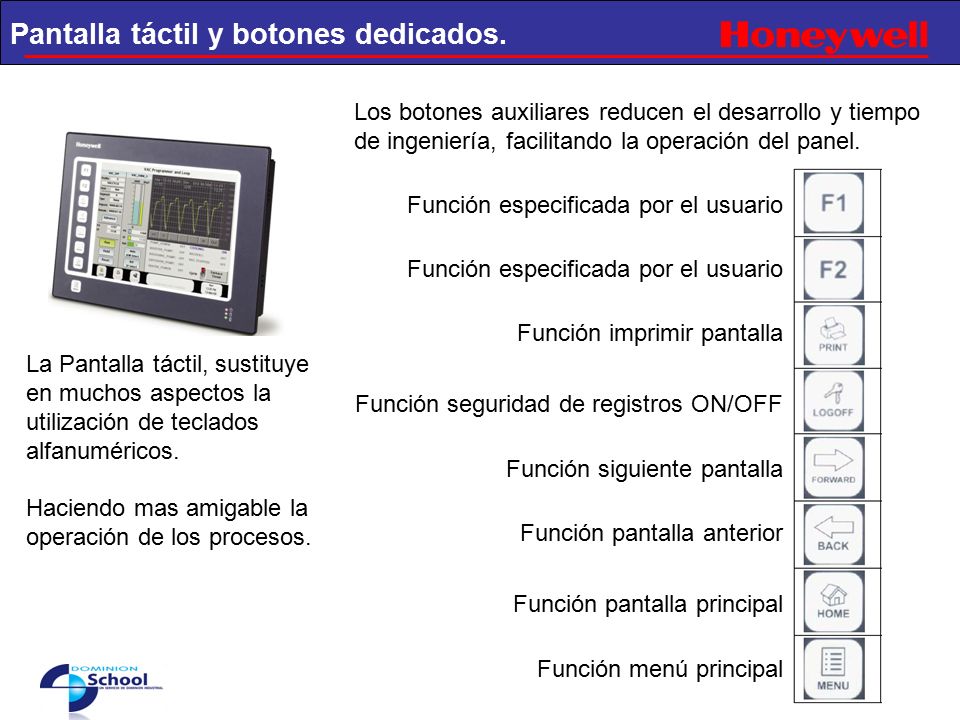

6 Pantalla táctil y botones dedicados.
Los botones auxiliares reducen el desarrollo y tiempo de ingeniería, facilitando la operación del panel. Función especificada por el usuario Función especificada por el usuario Función imprimir pantalla La Pantalla táctil, sustituye en muchos aspectos la utilización de teclados alfanuméricos. Haciendo mas amigable la operación de los procesos. Función seguridad de registros ON/OFF Función siguiente pantalla Función pantalla anterior Función pantalla principal Función menú principal

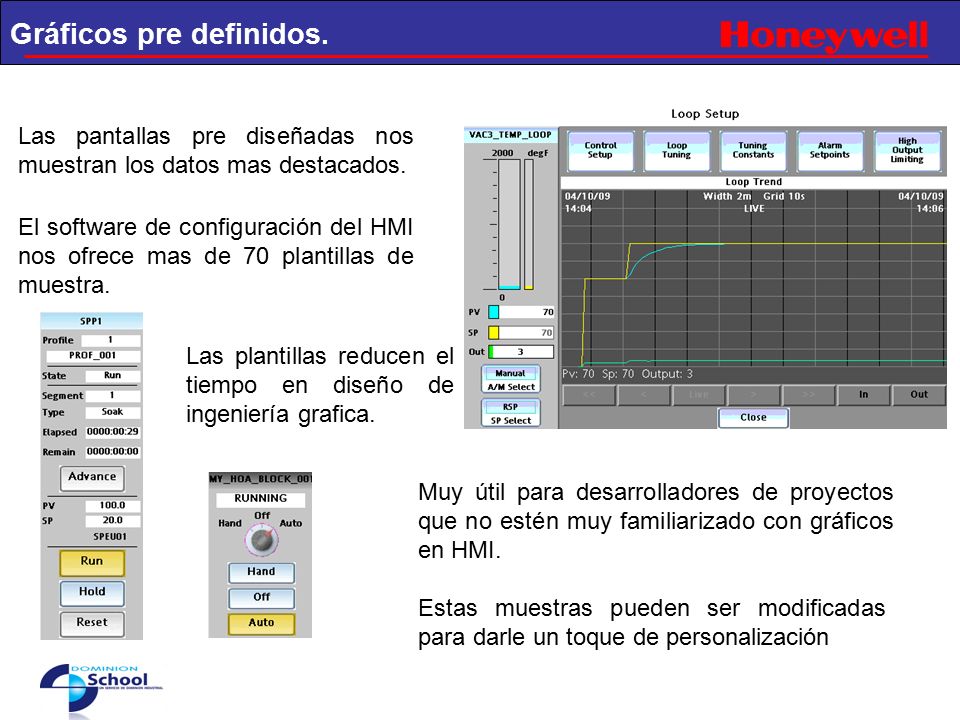

7 Gráficos pre definidos.
Las pantallas pre diseñadas nos muestran los datos mas destacados. El software de configuración del HMI nos ofrece mas de 70 plantillas de muestra. Las plantillas reducen el tiempo en diseño de ingeniería grafica. Muy útil para desarrolladores de proyectos que no estén muy familiarizado con gráficos en HMI. Estas muestras pueden ser modificadas para darle un toque de personalización

8 Gráficos personalizados.
Con el software de diseño, Station Designer podemos personalizar nuestras plantillas Contiene mas de 4000 objetos gráficos en 60 categorías. Obteniendo una visualización grafica del proceso Podemos incorporar los valores de datos, objetos, símbolos, mapas de bits y animación para crear presentaciones personalizadas y arquitecturas de navegación

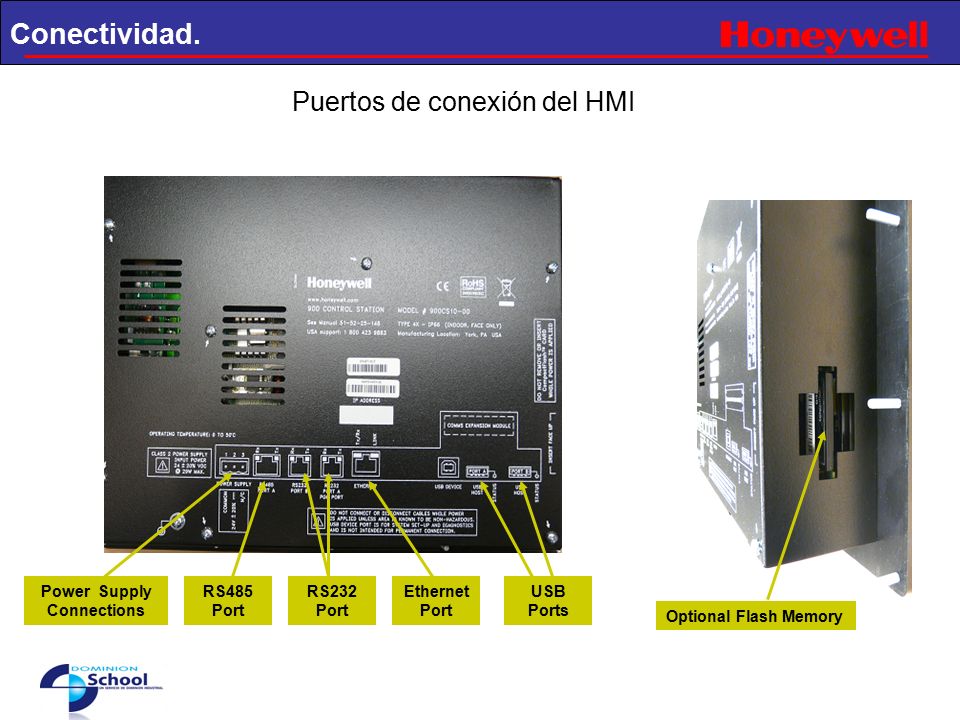

9 Power Supply Connections
Conectividad. Puertos de conexión del HMI Power Supply Connections RS485 Port RS232 Port Ethernet Port USB Ports Optional Flash Memory

10 Función de los puertos de conexión.
Conectividad. Función de los puertos de conexión. Power Supply Connections: Alimentación eléctrica del HMI 24VCD. RS485 Port: Puerto de comunicación con el controlador HC900/ Modbus Marter. RS232 Port: Puerto de programación y comunicación. Ethernet Port: Puerto de comunicación con el controlador HC900/ Modbus TCP USB Ports: Puerto de exportación de datos, configuración, recetas, funciones de mantenimiento, actualizaciones, también se le puede integrar un teclado o un lector de código de barra Flash memory: Este zócalo de memoria, utilizada para almacenar tendencias, almacenamiento de datos, archivos de impresión de pantallas, así como grandes archivos de configuración

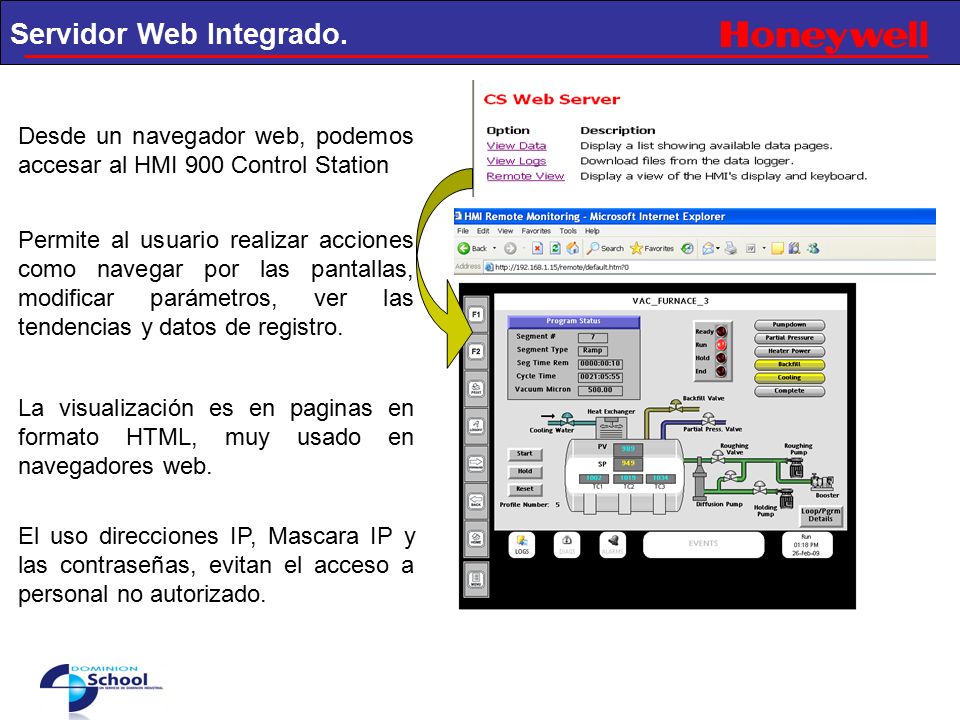

11 Servidor Web Integrado.
Desde un navegador web, podemos accesar al HMI 900 Control Station Permite al usuario realizar acciones como navegar por las pantallas, modificar parámetros, ver las tendencias y datos de registro. La visualización es en paginas en formato HTML, muy usado en navegadores web. El uso direcciones IP, Mascara IP y las contraseñas, evitan el acceso a personal no autorizado.

12 Alarmas y Eventos. La HMI Esta provista de un botón en donde nos indica la presencia de una alarma La pantalla de alarma puede ser personalizada, y almacenada en un historial Se pueden formar grupos de alarmas por proceso o por prioridad EL envió de alarmas por mail, es una herramienta útil para los usuarios Los eventos nos pueden indicar el estado de un proceso.

13 Envió de Alarmas y Eventos por Mail.
Envió de mensajes vía mail, alarmas, eventos, notificaciones. El envió de mensajes puede ser a un usuario o varios a la vez. HMI 900 Control Sation Estación Usuario

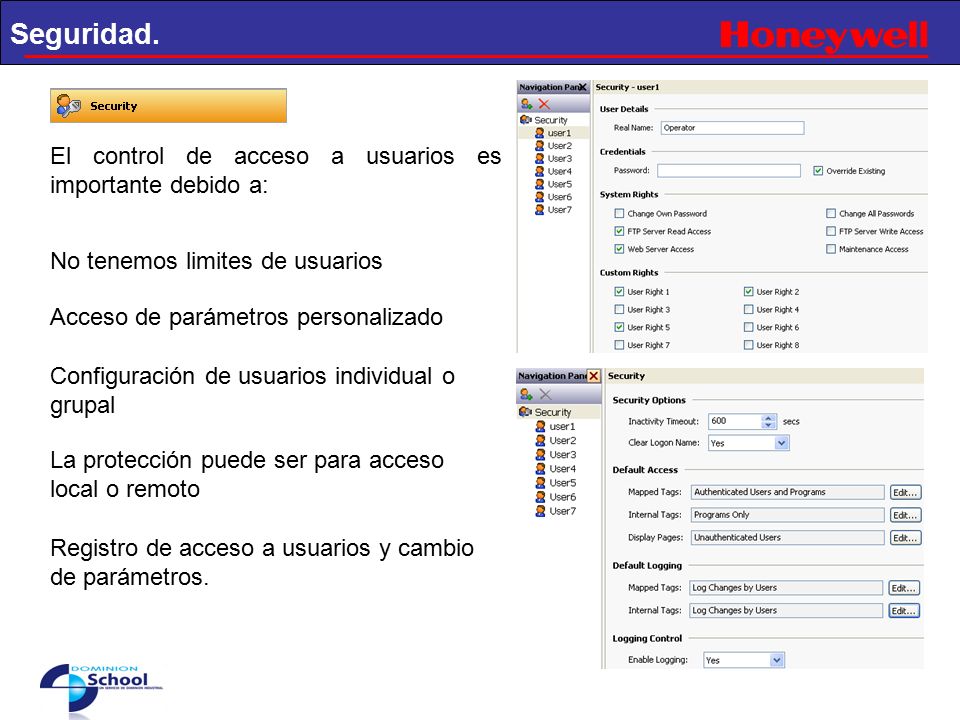

14 Seguridad. El control de acceso a usuarios es importante debido a:
No tenemos limites de usuarios Acceso de parámetros personalizado Configuración de usuarios individual o grupal La protección puede ser para acceso local o remoto Registro de acceso a usuarios y cambio de parámetros.

15 Station Designer Software
Station Designer Software, es el programa para configurar el HMI El programa abre un archivo de base de datos creada por el HC900, (*.cde), y crea un archivo de configuración del 900 Control Station Este nuevo archivo simplifica la configuración de la pantalla HMI ya que no será necesario realizar rutinas de mapeo de memoria del HC900 Honeywell LOGS DIAGS ALARMS MENU EVENTS 15-Dec-8 3:16 PM RUN La descarga de la configuración se puede realizar por USB o por Ethernet

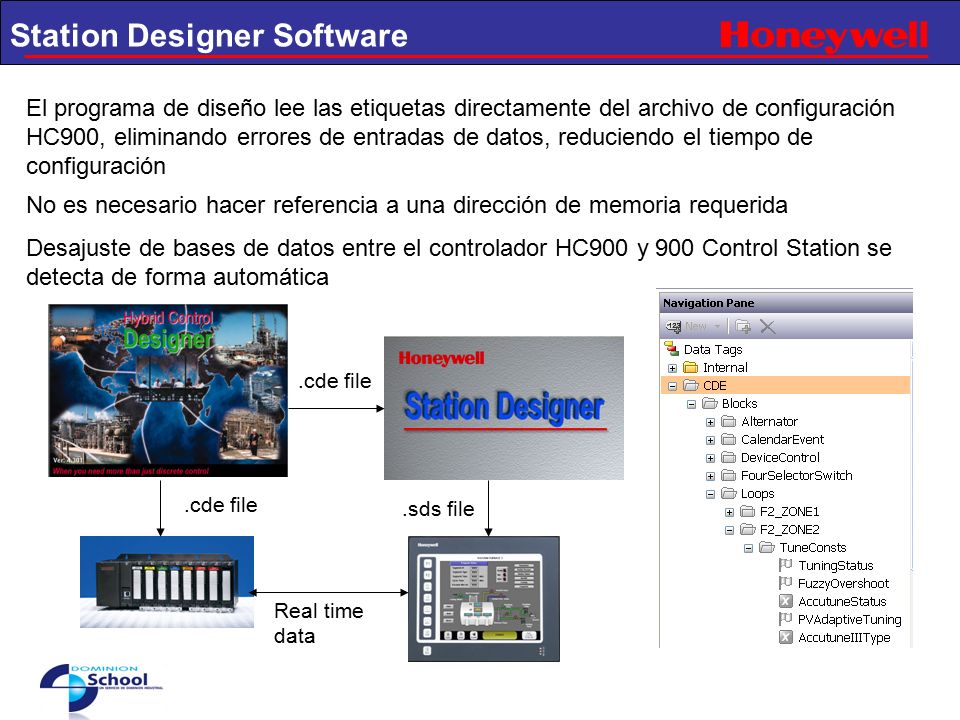

16 Station Designer Software
El programa de diseño lee las etiquetas directamente del archivo de configuración HC900, eliminando errores de entradas de datos, reduciendo el tiempo de configuración No es necesario hacer referencia a una dirección de memoria requerida Desajuste de bases de datos entre el controlador HC900 y 900 Control Station se detecta de forma automática .cde file .sds file Real time data

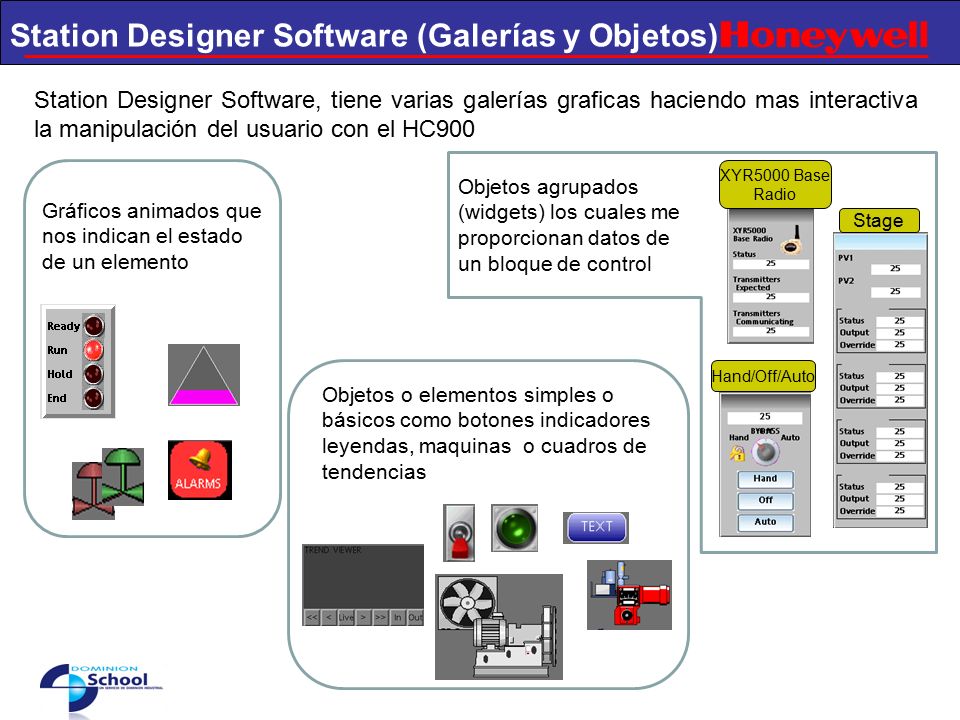

17 Station Designer Software (Galerías y Objetos)
Station Designer Software, tiene varias galerías graficas haciendo mas interactiva la manipulación del usuario con el HC900 XYR5000 Base Radio Objetos agrupados (widgets) los cuales me proporcionan datos de un bloque de control Gráficos animados que nos indican el estado de un elemento Stage Hand/Off/Auto Objetos o elementos simples o básicos como botones indicadores leyendas, maquinas o cuadros de tendencias

18 900 Control Station End!
