1 PUENTE GRÚA 10 TN Grado en Ingeniería Mecánica Universitat Politècnica de València Escuela Técnica Superior de Ingeniería del Diseño Curso Autor: Joan Guerra Albujer Tutor: Pedro Martín Concepción TRABAJO FIN DE GRADO

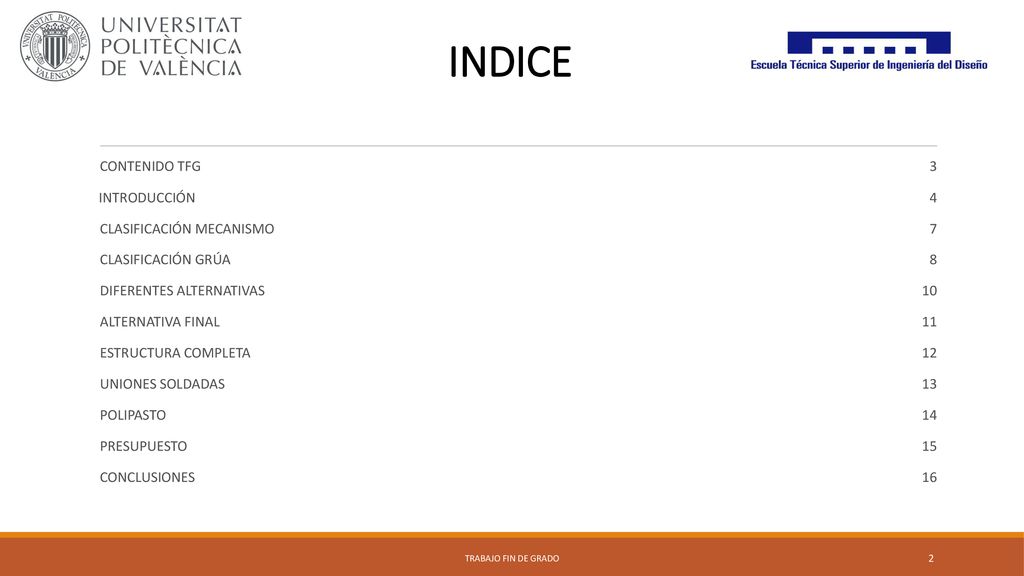

2 INDICE CONTENIDO TFG INTRODUCCIÓN CLASIFICACIÓN MECANISMO
CLASIFICACIÓN GRÚA DIFERENTES ALTERNATIVAS ALTERNATIVA FINAL ESTRUCTURA COMPLETA UNIONES SOLDADAS POLIPASTO PRESUPUESTO CONCLUSIONES 3 4 7 8 10 11 12 13 14 15 16 TRABAJO FIN DE GRADO

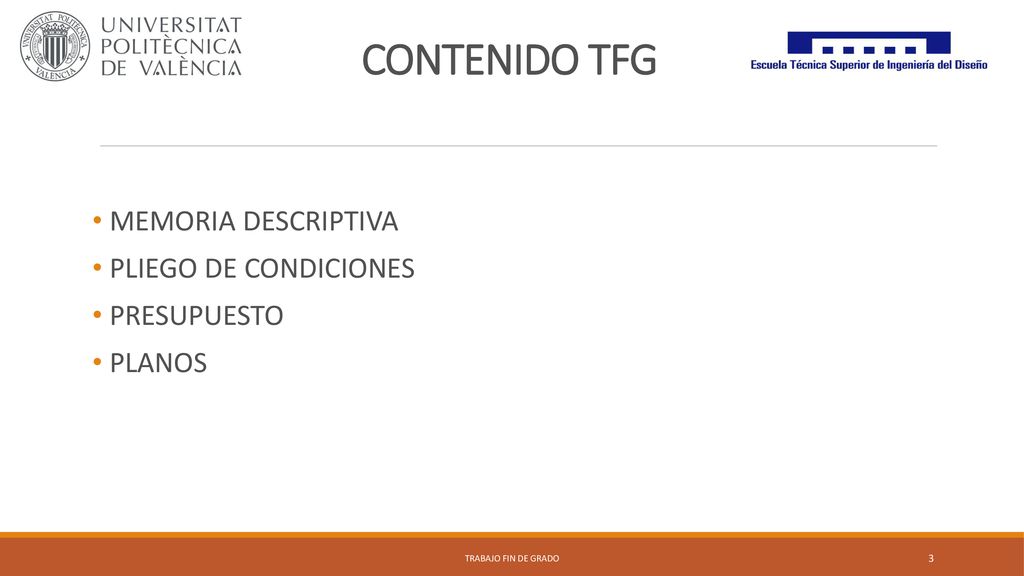

3 CONTENIDO TFG MEMORIA DESCRIPTIVA PLIEGO DE CONDICIONES PRESUPUESTO
PLANOS TRABAJO FIN DE GRADO

4 INTRODUCCIÓN OBJETIVO
Diseño y dimensionamiento de un puente grúa monocarril con una carga unitaria de hasta 10 Tn y una luz de 15 m. Este se empleará en la industria del mármol con la finalidad de transportar bloques para su posterior procedimiento. TRABAJO FIN DE GRADO

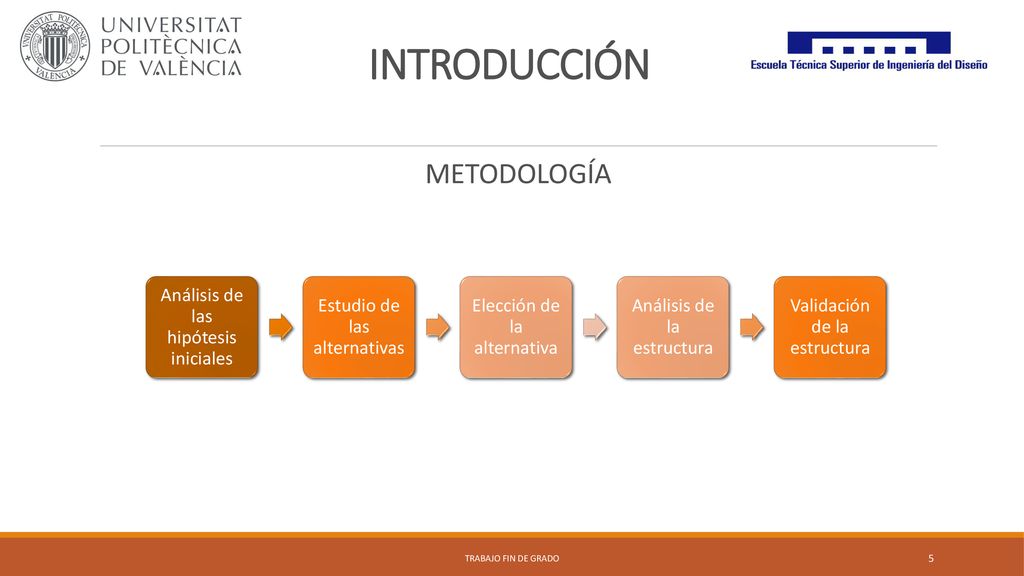

5 INTRODUCCIÓN METODOLOGÍA Análisis de las hipótesis iniciales
Estudio de las alternativas Elección de la alternativa Análisis de la estructura Validación de la estructura TRABAJO FIN DE GRADO

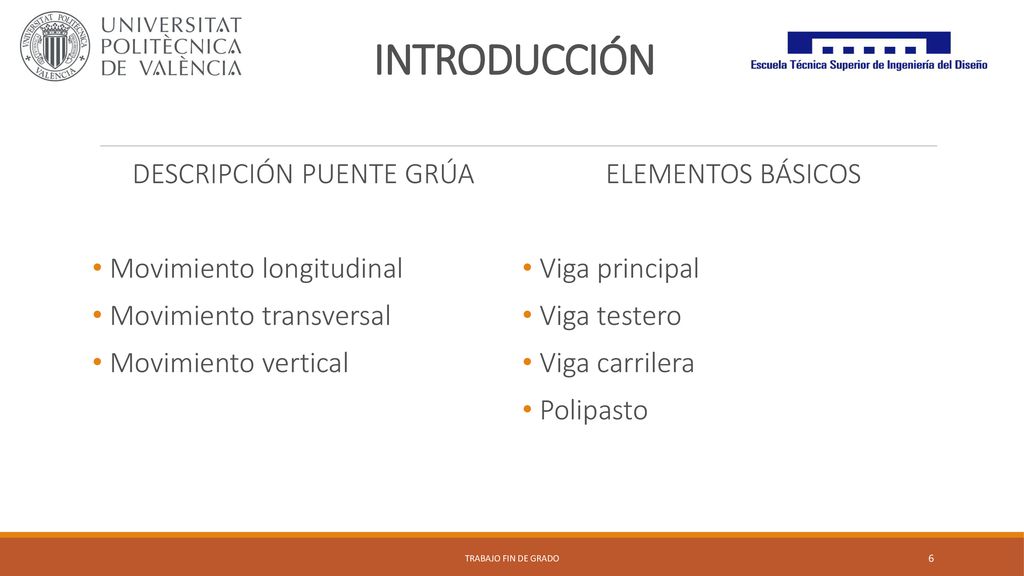

6 DESCRIPCIÓN PUENTE GRÚA
INTRODUCCIÓN DESCRIPCIÓN PUENTE GRÚA Movimiento longitudinal Movimiento transversal Movimiento vertical ELEMENTOS BÁSICOS Viga principal Viga testero Viga carrilera Polipasto TRABAJO FIN DE GRADO

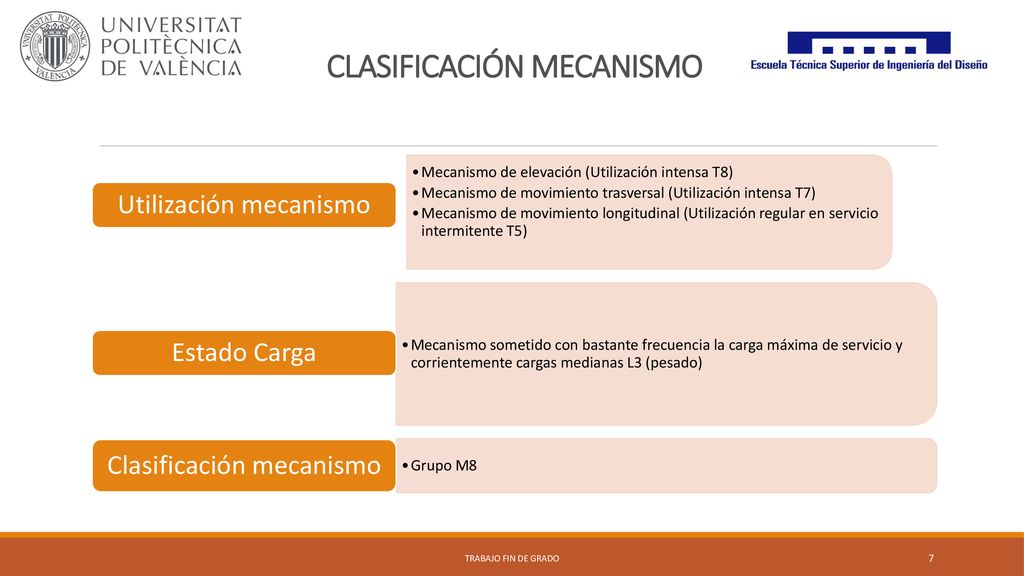

7 CLASIFICACIÓN MECANISMO
Mecanismo de elevación (Utilización intensa T8) Mecanismo de movimiento trasversal (Utilización intensa T7) Mecanismo de movimiento longitudinal (Utilización regular en servicio intermitente T5) Utilización mecanismo Mecanismo sometido con bastante frecuencia la carga máxima de servicio y corrientemente cargas medianas L3 (pesado) Estado Carga Grupo M8 Clasificación mecanismo TRABAJO FIN DE GRADO

8 Clasificación mecanismo

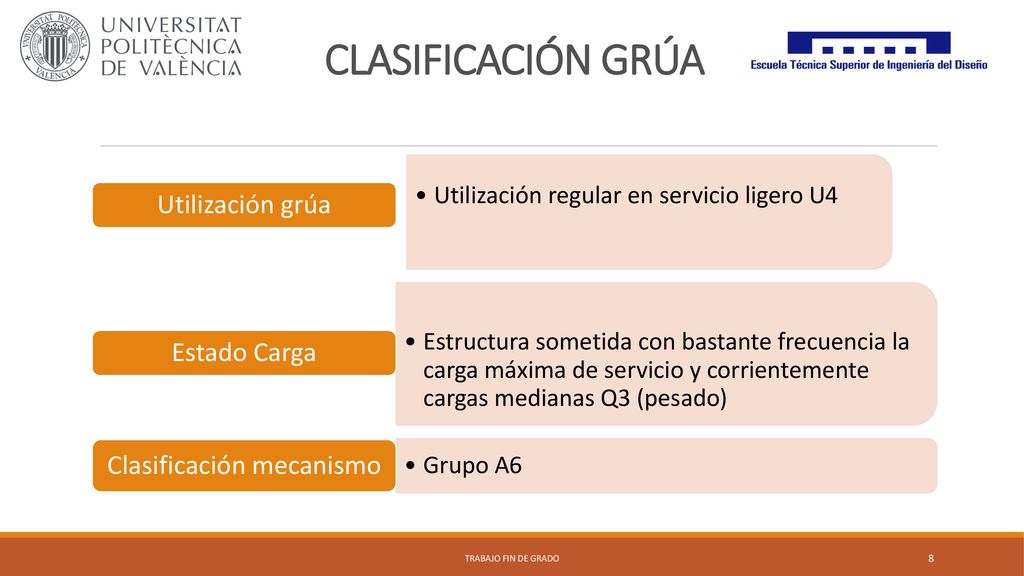

CLASIFICACIÓN GRÚA Utilización regular en servicio ligero U4 Utilización grúa Estructura sometida con bastante frecuencia la carga máxima de servicio y corrientemente cargas medianas Q3 (pesado) Estado Carga Grupo A6 Clasificación mecanismo TRABAJO FIN DE GRADO

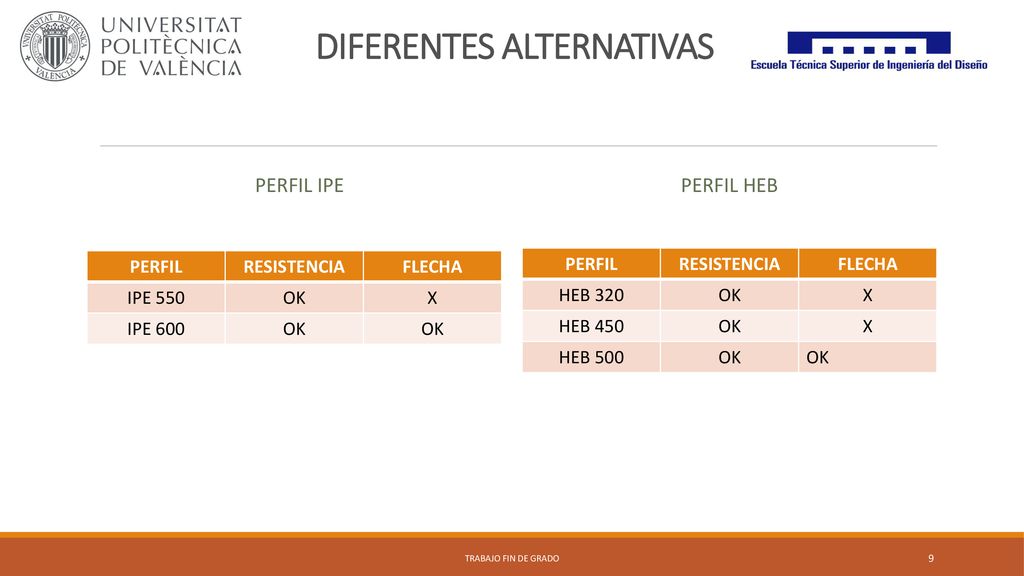

9 DIFERENTES ALTERNATIVAS
PERFIL IPE PERFIL HEB PERFIL RESISTENCIA FLECHA IPE 550 OK X IPE 600 PERFIL RESISTENCIA FLECHA HEB 320 OK X HEB 450 HEB 500 TRABAJO FIN DE GRADO

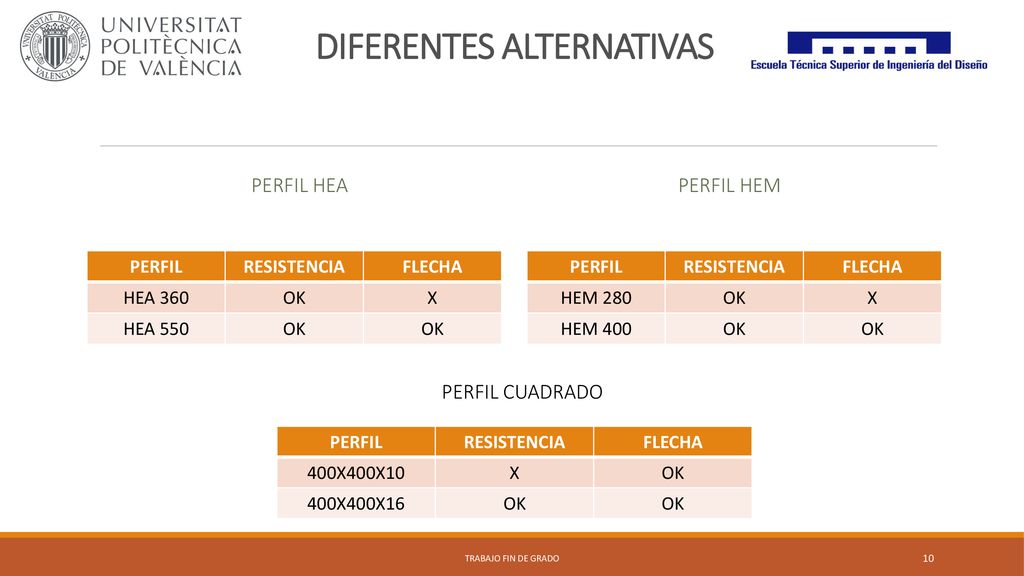

10 DIFERENTES ALTERNATIVAS
PERFIL HEA PERFIL HEM PERFIL RESISTENCIA FLECHA HEA 360 OK X HEA 550 PERFIL RESISTENCIA FLECHA HEM 280 OK X HEM 400 PERFIL CUADRADO PERFIL RESISTENCIA FLECHA 400X400X10 X OK 400X400X16 TRABAJO FIN DE GRADO

11 Fácil construcción y acessibilidad

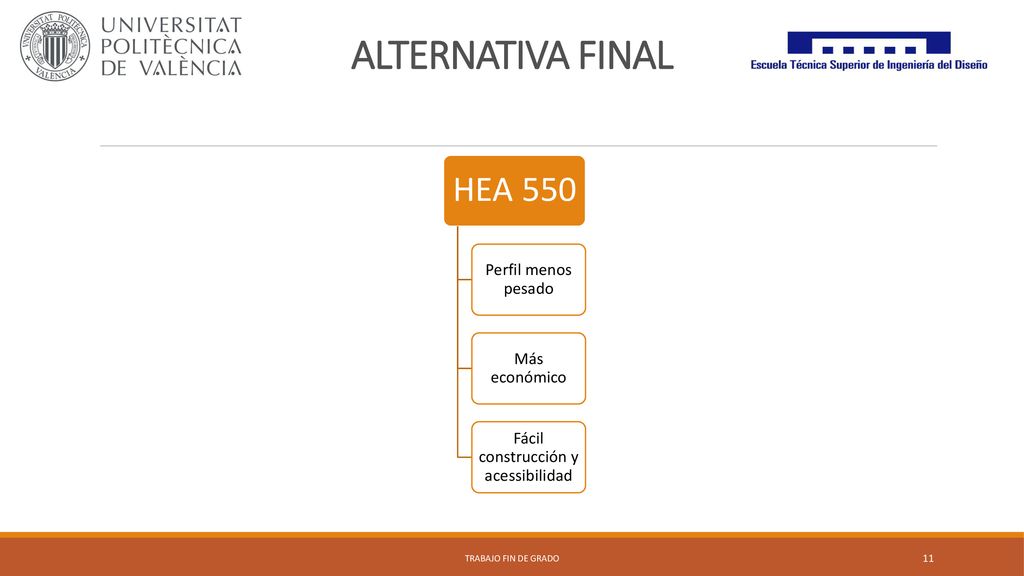

ALTERNATIVA FINAL HEA 550 Perfil menos pesado Más económico Fácil construcción y acessibilidad TRABAJO FIN DE GRADO

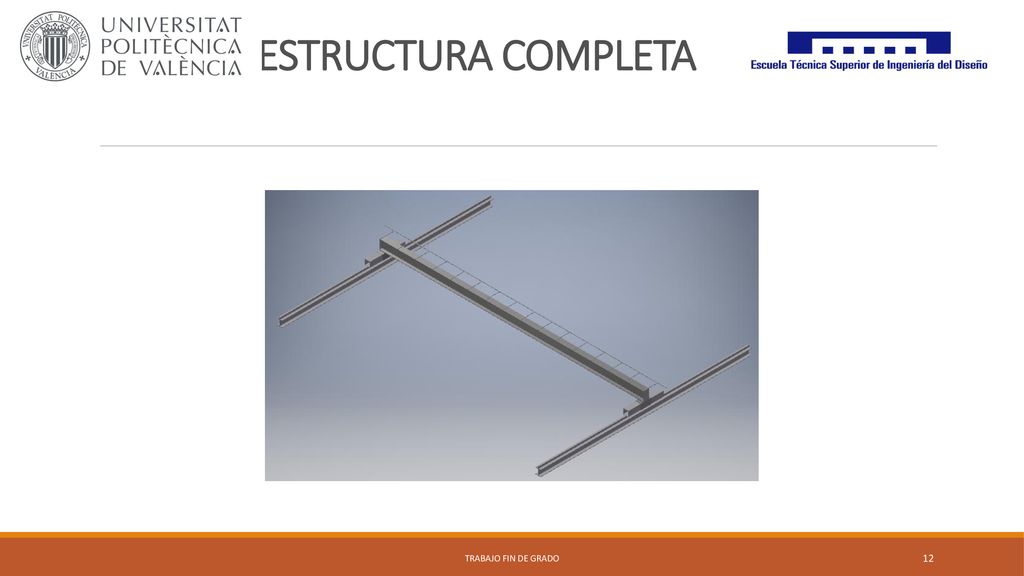

12 ESTRUCTURA COMPLETA TRABAJO FIN DE GRADO

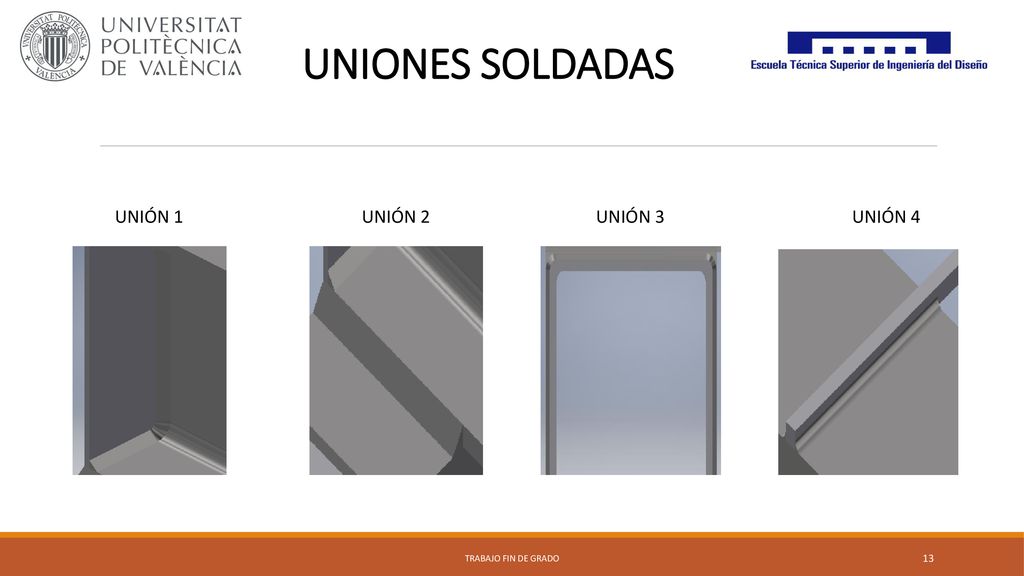

13 UNIONES SOLDADAS UNIÓN 1 UNIÓN 2 UNIÓN 3 UNIÓN 4 TRABAJO FIN DE GRADO

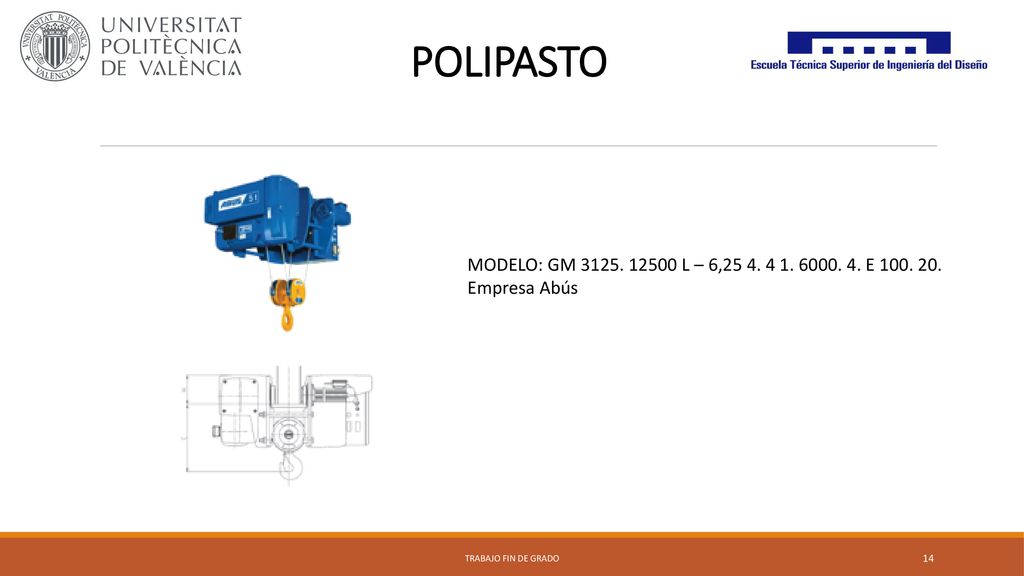

14 POLIPASTO MODELO: GM 3125. 12500 L – 6,25 4. 4 1. 6000. 4. E 100. 20.
Empresa Abús TRABAJO FIN DE GRADO

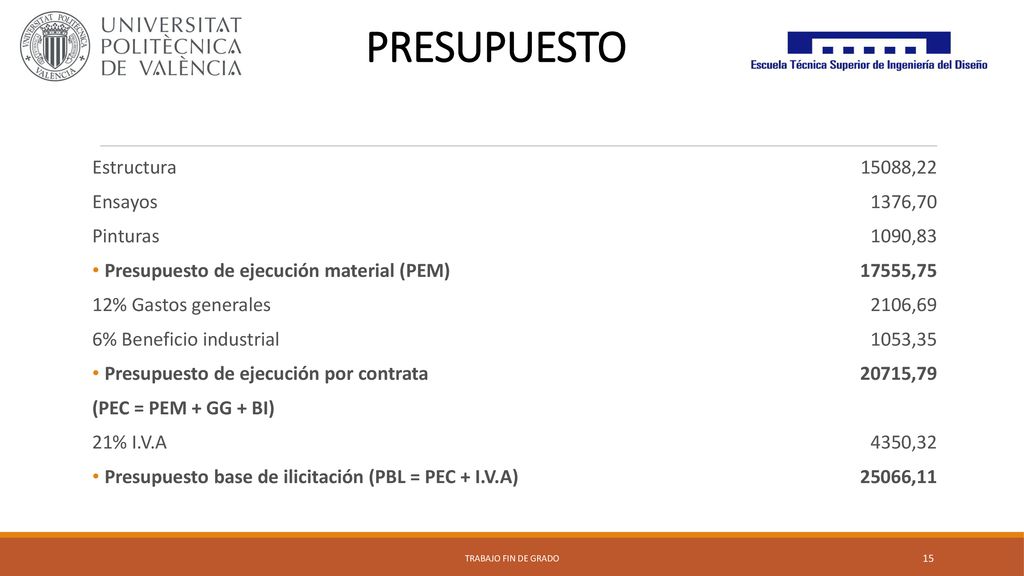

15 PRESUPUESTO Estructura Ensayos Pinturas
Presupuesto de ejecución material (PEM) 12% Gastos generales 6% Beneficio industrial Presupuesto de ejecución por contrata (PEC = PEM + GG + BI) 21% I.V.A Presupuesto base de ilicitación (PBL = PEC + I.V.A) 15088,22 1376,70 1090,83 17555,75 2106,69 1053,35 20715,79 4350,32 25066,11 TRABAJO FIN DE GRADO

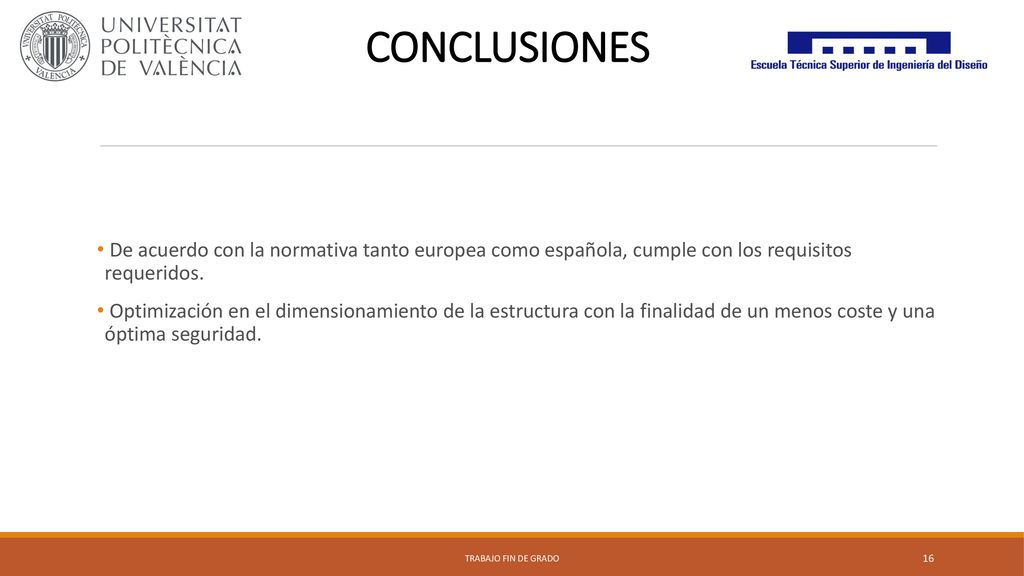

16 CONCLUSIONES De acuerdo con la normativa tanto europea como española, cumple con los requisitos requeridos. Optimización en el dimensionamiento de la estructura con la finalidad de un menos coste y una óptima seguridad. TRABAJO FIN DE GRADO
