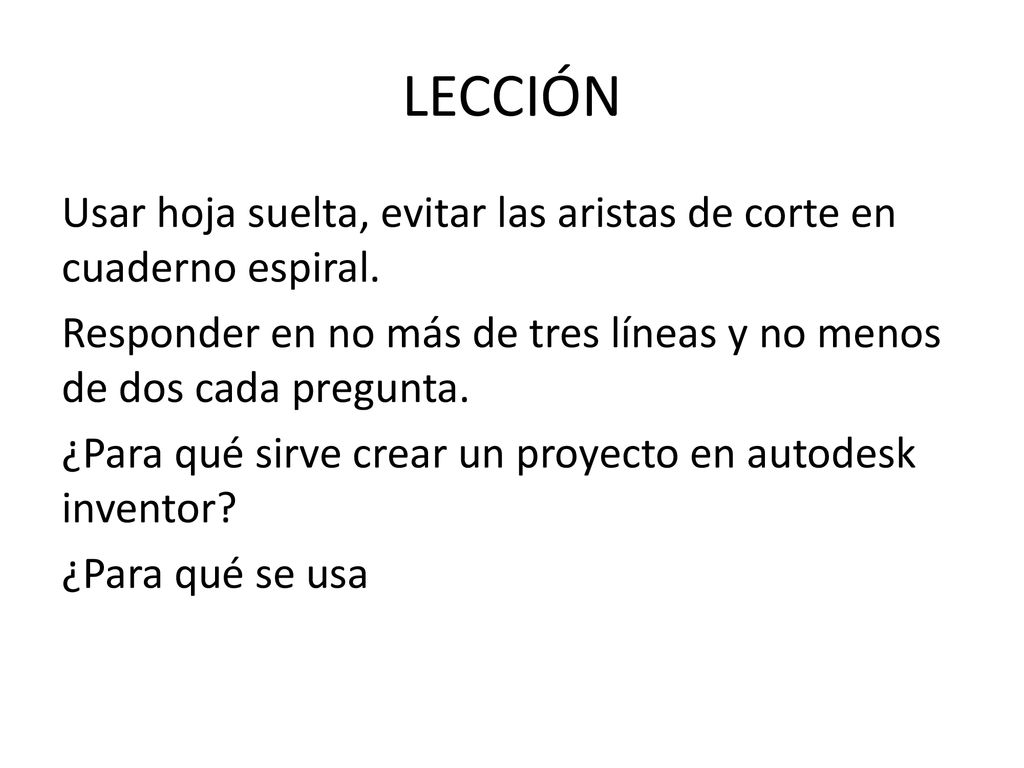

1 LECCIÓN Usar hoja suelta, evitar las aristas de corte en cuaderno espiral. Responder en no más de tres líneas y no menos de dos cada pregunta. ¿Para qué sirve crear un proyecto en autodesk inventor? ¿Para qué se usa

2 Tema: MANIPULACIÓN DIRECTA
AUTODESK INVENTOR Tema: MANIPULACIÓN DIRECTA Objetivos Identificar los distintos elementos gráficos de la visualización en lienzo de la manipulación directa. Girar y extruir perfiles de boceto mediante manipuladores. Desfasar un plano de trabajo mediante una flecha de distancia. Crear un boceto mediante la barra de herramientas pequeña. Utilizar la visualización contextual de entrada dinámica para generar una geometría de boceto exacta y aplicarle cotas automáticamente. Reconocer las diferencias entre las vistas preliminares gráficas de Unir, Cortar e Intersecar. Crear un empalme de arista. Crear un agujero roscado. Girar una cara.

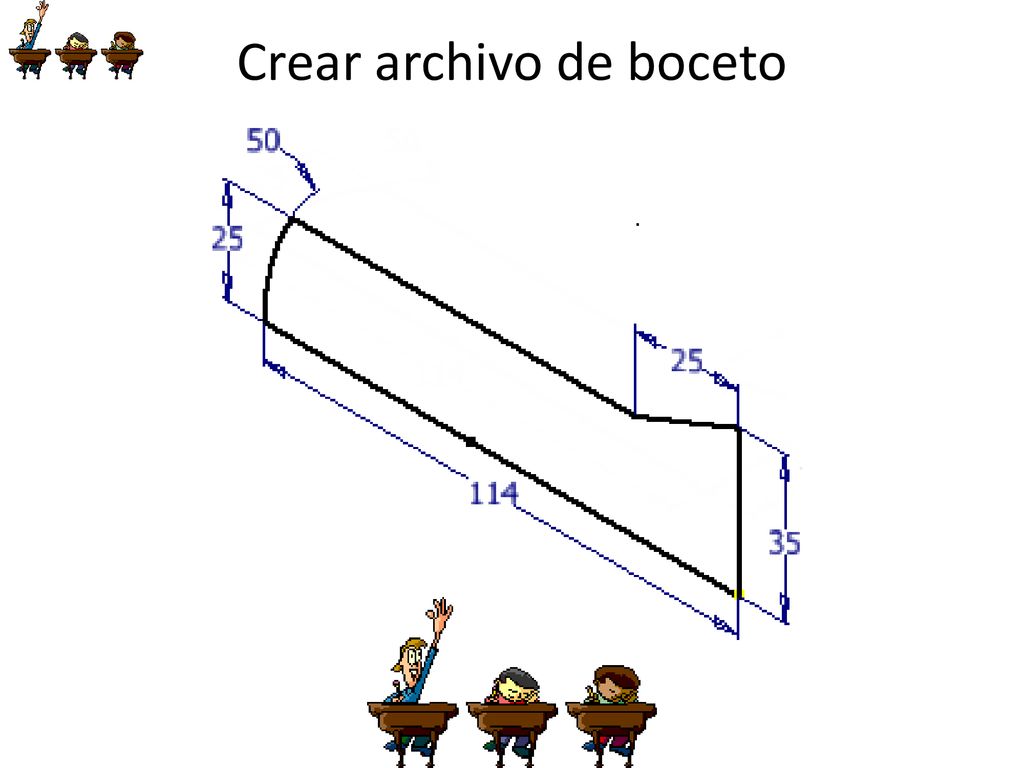

3 Crear archivo de boceto

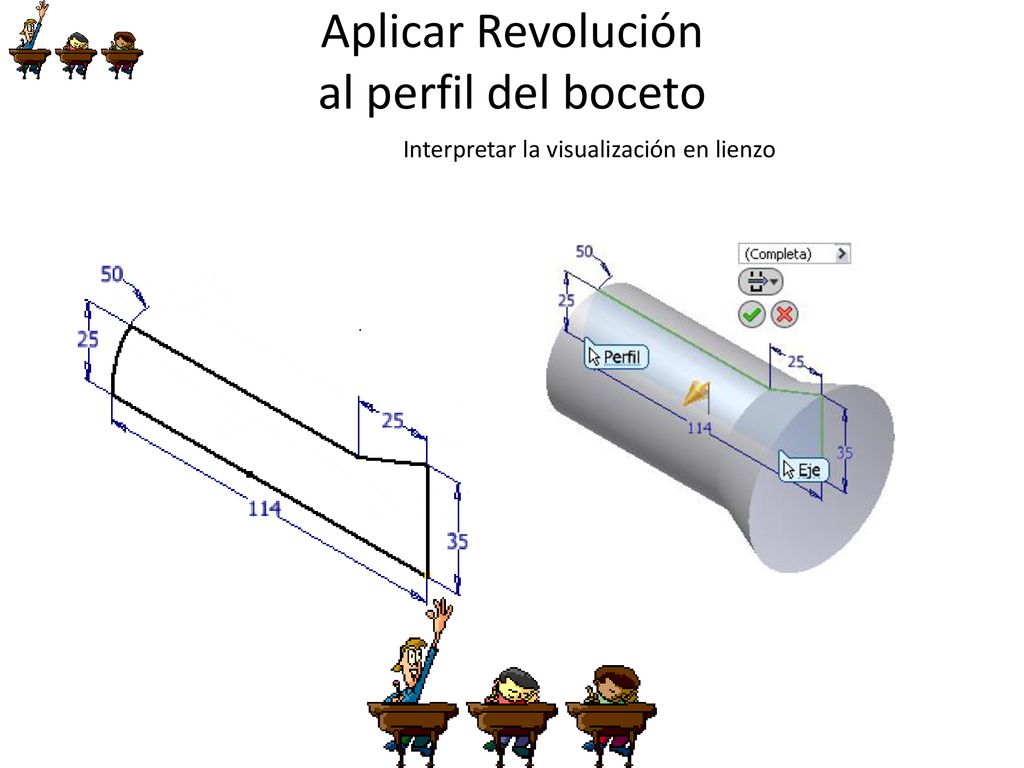

4 Aplicar Revolución al perfil del boceto
Interpretar la visualización en lienzo

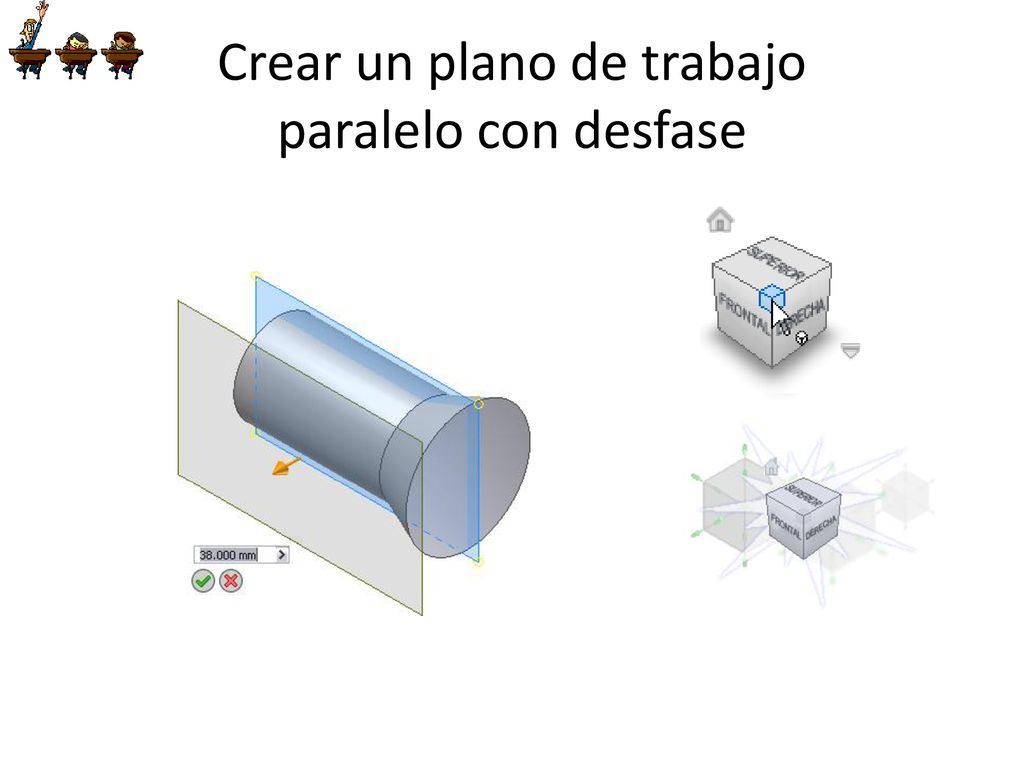

5 Crear un plano de trabajo paralelo con desfase

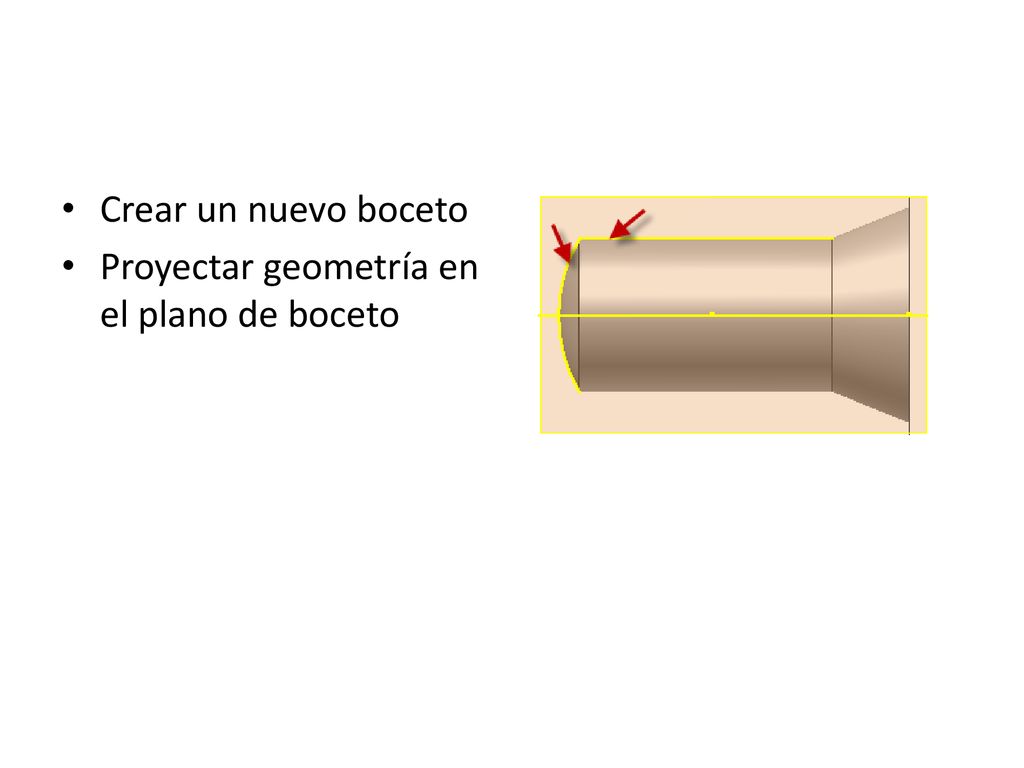

6 Crear un nuevo boceto Proyectar geometría en el plano de boceto

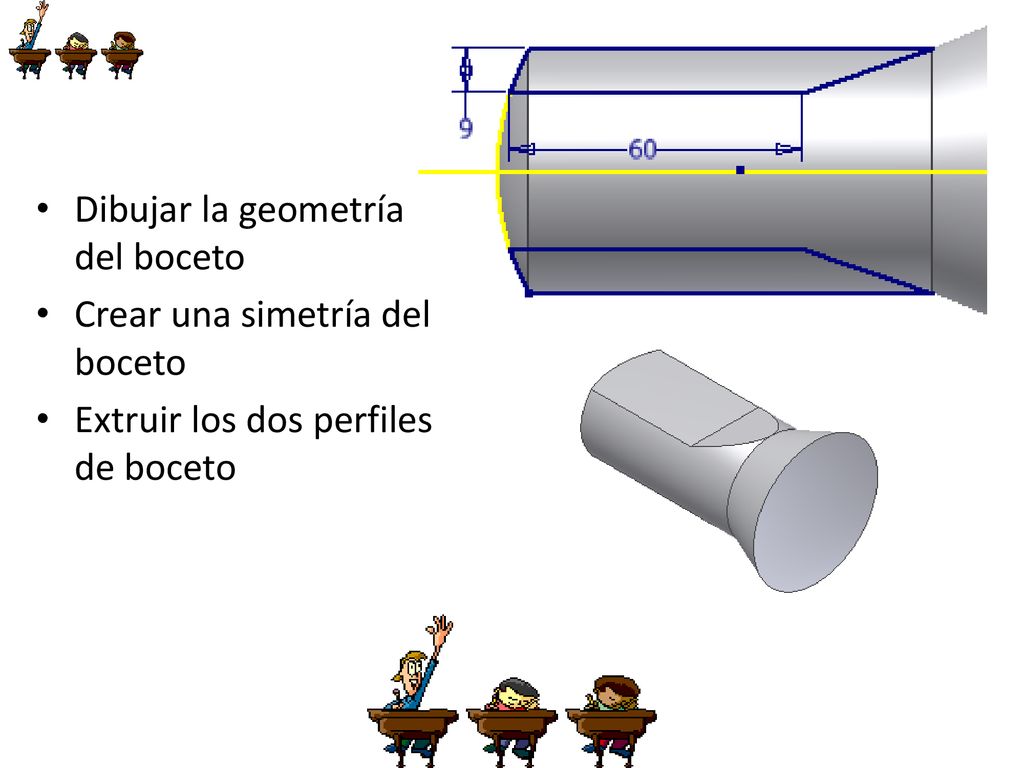

7 Dibujar la geometría del boceto
Crear una simetría del boceto Extruir los dos perfiles de boceto

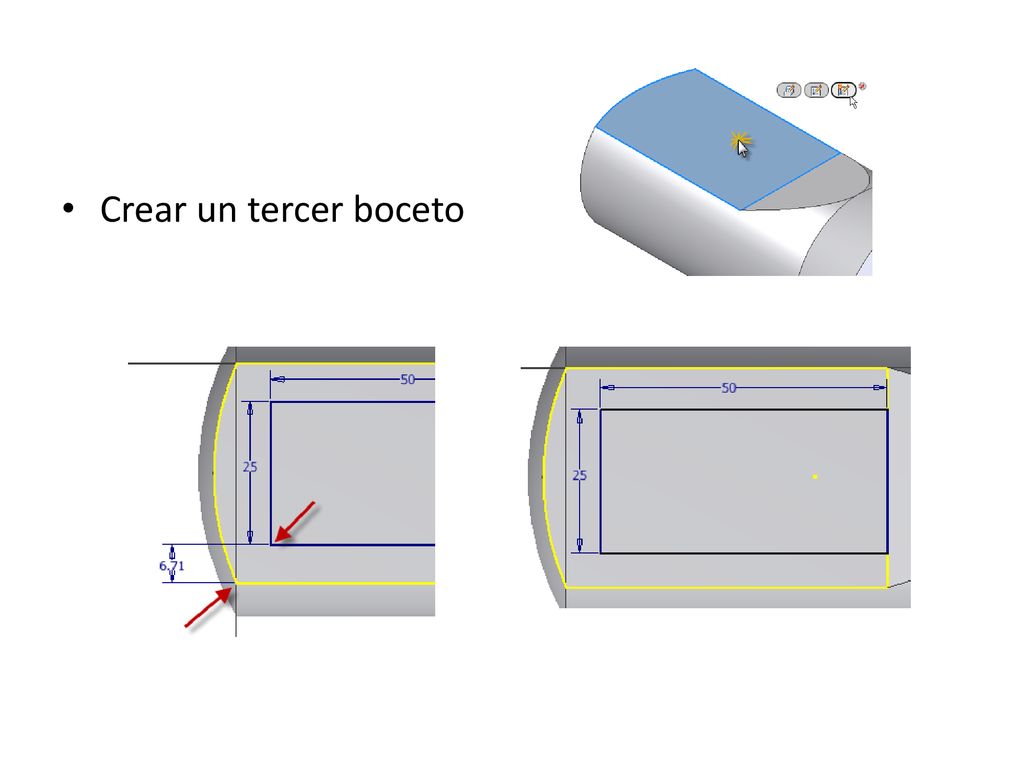

8 Crear un tercer boceto

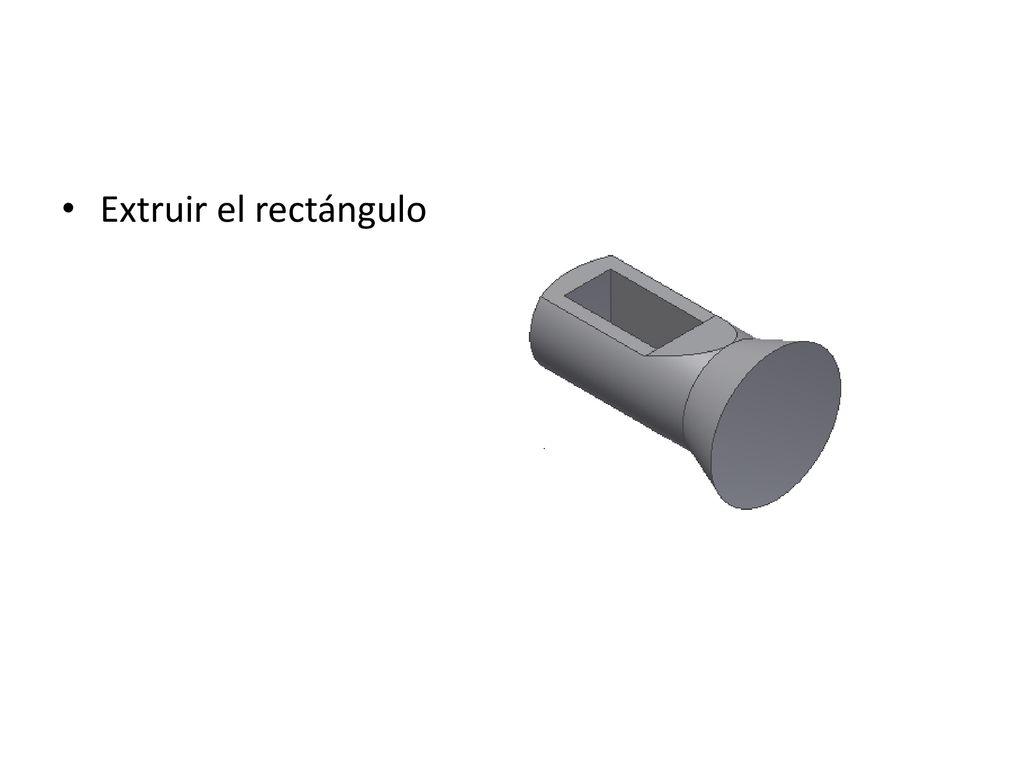

9 Extruir el rectángulo

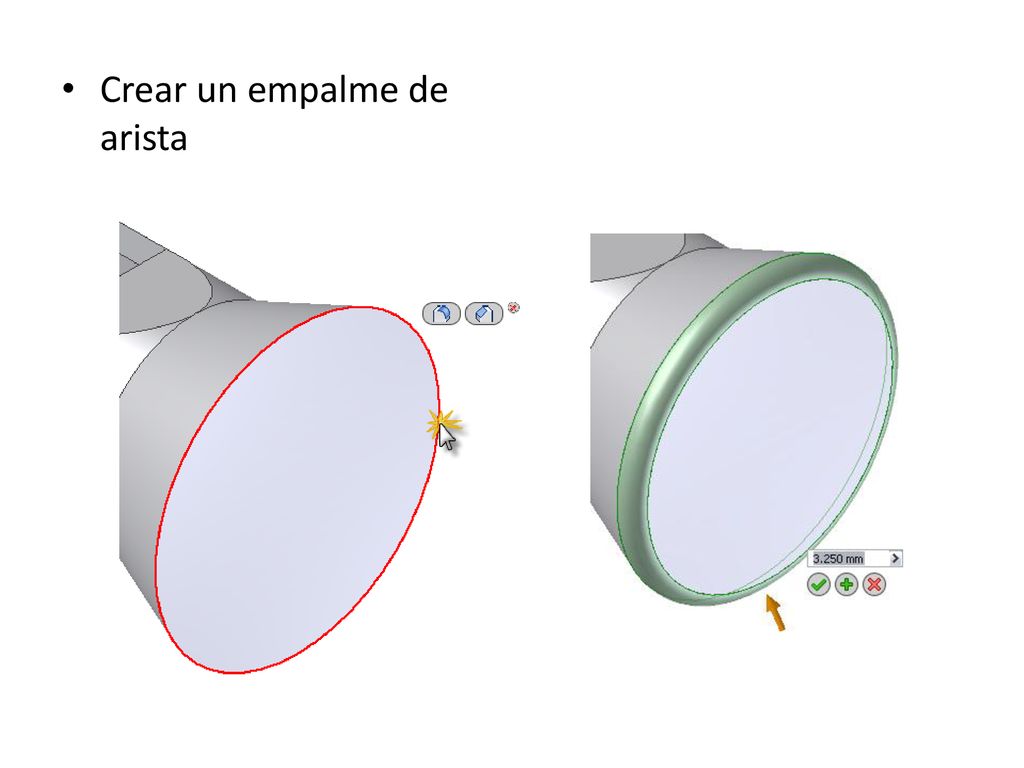

10 Crear un empalme de arista

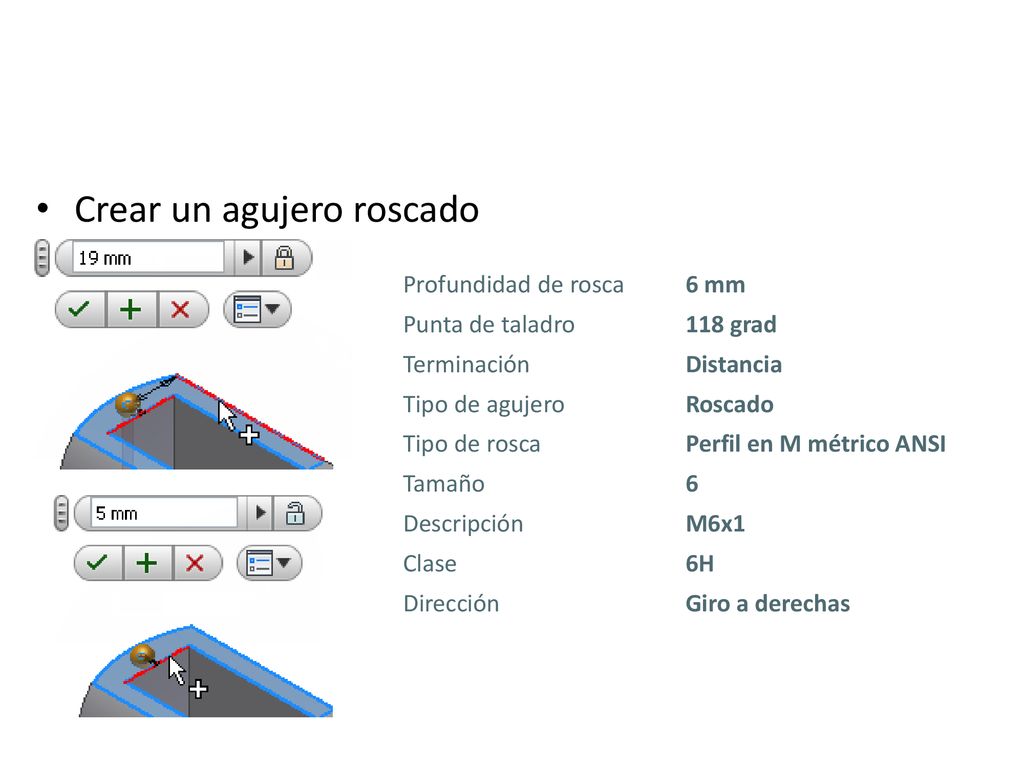

11 Crear un agujero roscado
Profundidad de rosca 6 mm Punta de taladro 118 grad Terminación Distancia Tipo de agujero Roscado Tipo de rosca Perfil en M métrico ANSI Tamaño 6 Descripción M6x1 Clase 6H Dirección Giro a derechas
