1 Roscas, Calculo de Peso, Magnitud Escalar y Vectorial

2 Definición de Rosca Una Rosca es una arista helicoidal de un tornillo (rosca exterior) o de una tuerca (rosca interior), de sección triangular, cuadrada etc. formada sobre un núcleo cilíndrico, cuyo diámetro y paso se hallan normalizados.

3 Empleo de las roscas Unir piezas de manera permanente o temporal, éstas pueden tener movimiento o quedar fijas. La unión se hace por medio de tornillos y tuercas, elementos que contienen una rosca. Para que un tornillo sea acoplado con su tuerca ambos deben tener las medidas adecuadas y el mismo tipo de rosca.

4

5 ¿Por qué funciona una rosca?
La forma más sencilla de entender y explicar el funcionamiento de una rosca es la siguiente: Imagine que enrolla en un perno cilíndrico recto un triángulo rectángulo de papel. La trayectoria que sigue la hipotenusa del triángulo es una hélice que se desarrolla sobre la superficie del cilindro, esa es la rosca que nos sirve para fijar o transportar objetos.

6 Clasificación de las roscas
Por su forma Por su sentido de giro Por el número de entradas Por la posición

7 Tipos de Rosca por su forma
Triangulares o agudas Trapeciales De sierra Redondas Cuadradas

8

9

10 Elementos de las Roscas

11 Ejemplo de designación sistema métrico
M 24 (Normalizada corriente) M 24 x 0,5 (Paso no normalizado) M 24 x 1,5 (Paso fino normalizado) Tanto el diámetro exterior del tornillo como el paso se designan en milímetros.

12 Ejemplo de designación Sistema Whitworth
(3/4” es el diámetro exterior) (10 es el número de hilos por pulgada)

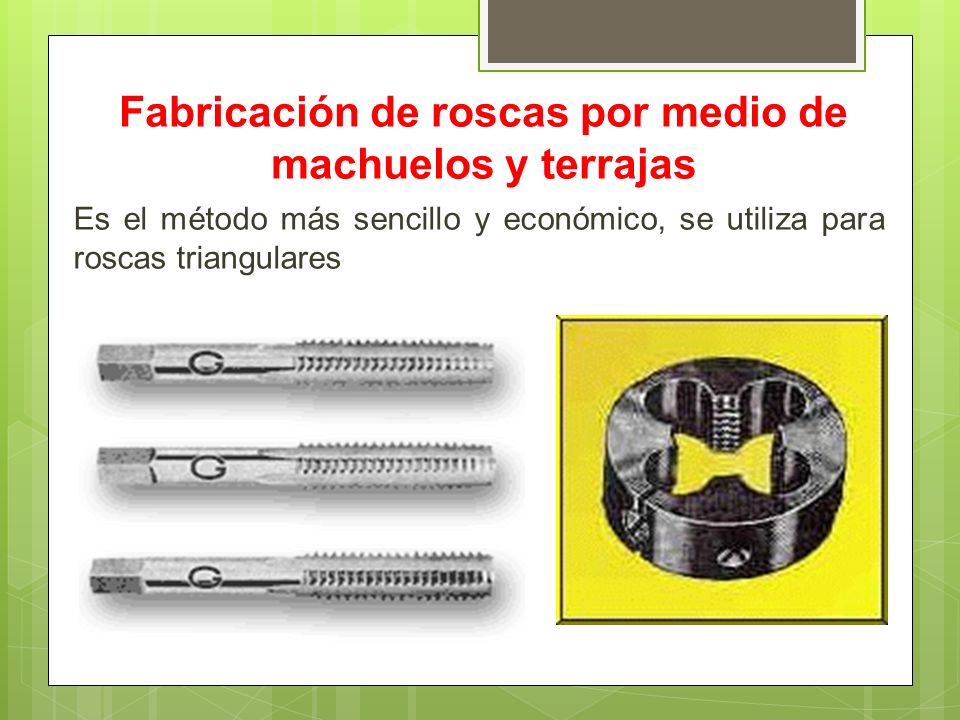

13 Fabricación de roscas por medio de machuelos y terrajas
Es el método más sencillo y económico, se utiliza para roscas triangulares

14 Marca de Clase de Resistencia Perno de Acero (Milímetros)

15 Marca de Clase de Resistencia Perno de Acero (Pulgada)

16 Marca de Clase de Resistencia Tuercas de Acero (Pulgada)

17

18

19

20

21 Representación de Roscas
Tornillo fijado en agujero ciego Tornillo fijado con tuerca

22 Calculo de Peso de Materiales

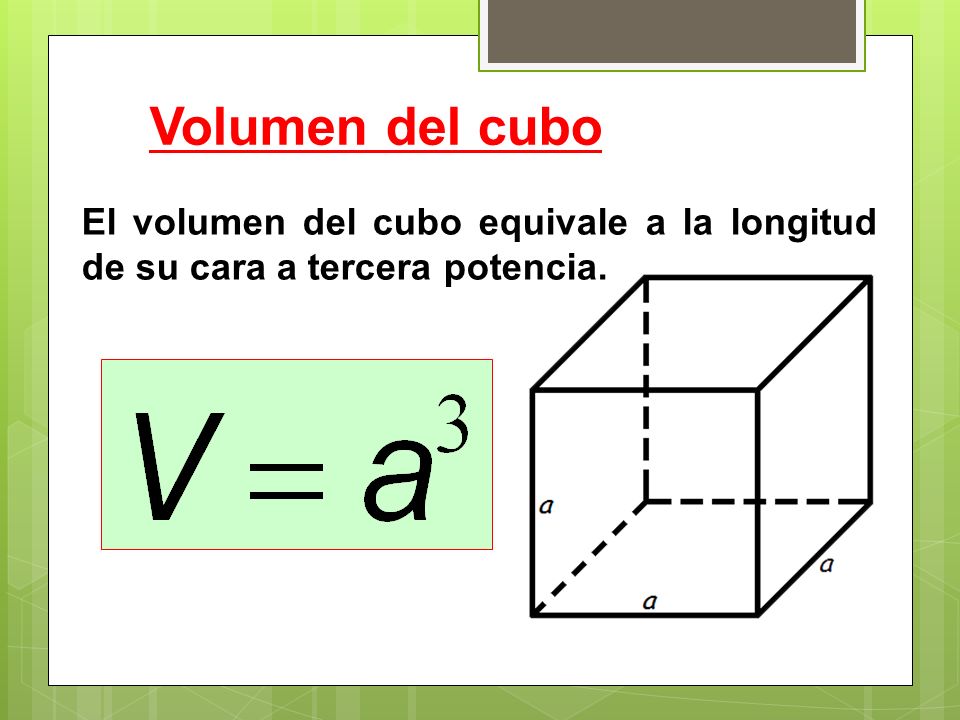

23 Volumen del cubo El volumen del cubo equivale a la longitud de su cara a tercera potencia.

24 Volumen del Ortoedro Ortoedro volumen equivale a la multiplicación de su longitud, latitud y altura.

25 Volumen del Cilindro El volumen del cilindro equivale a la multiplicación del área de su base por la altura.

26 Calculo de Peso Especifico
Se le llama peso específico a la relación entre el peso de una sustancia y su volumen.

27 Densidades de algunas sustancias

28 Ejercicios Hay una barra de acero cilíndrica de Ø50mm por un largo de 3 Mts. ¿Cual es su peso?. ¿Cuánto pesan 10 barras de aluminio de Ø 25mm por un largo de 2 Mts?. Tengo una barra de cobre cuadrada de 100 mm por 2,5 Mts. ¿Cuál es su peso? Hay una barra Acero, Latón, Plomo, Aluminio y Cobre de 150 x 60mm por un largo de 6 Mts. De los 5 materiales ordénelos según de mayor a menor peso ?.

29 Ejercicios Tengo una Viga H de acero. Solicito calcular el peso de la viga H de 100,120, 140, 160 y 180mm. Por un largo de 6 Mts.

30 Ejercicios Calcular el peso de las siguientes planchas.
