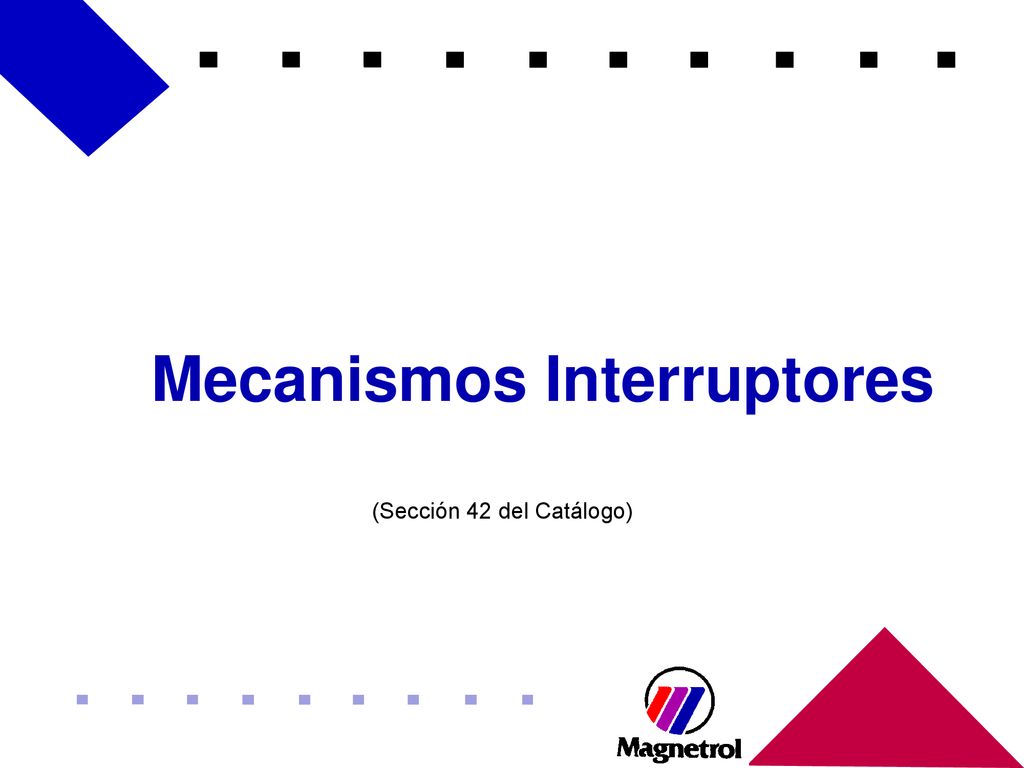

1 Mecanismos Interruptores
(Sección 42 del Catálogo)

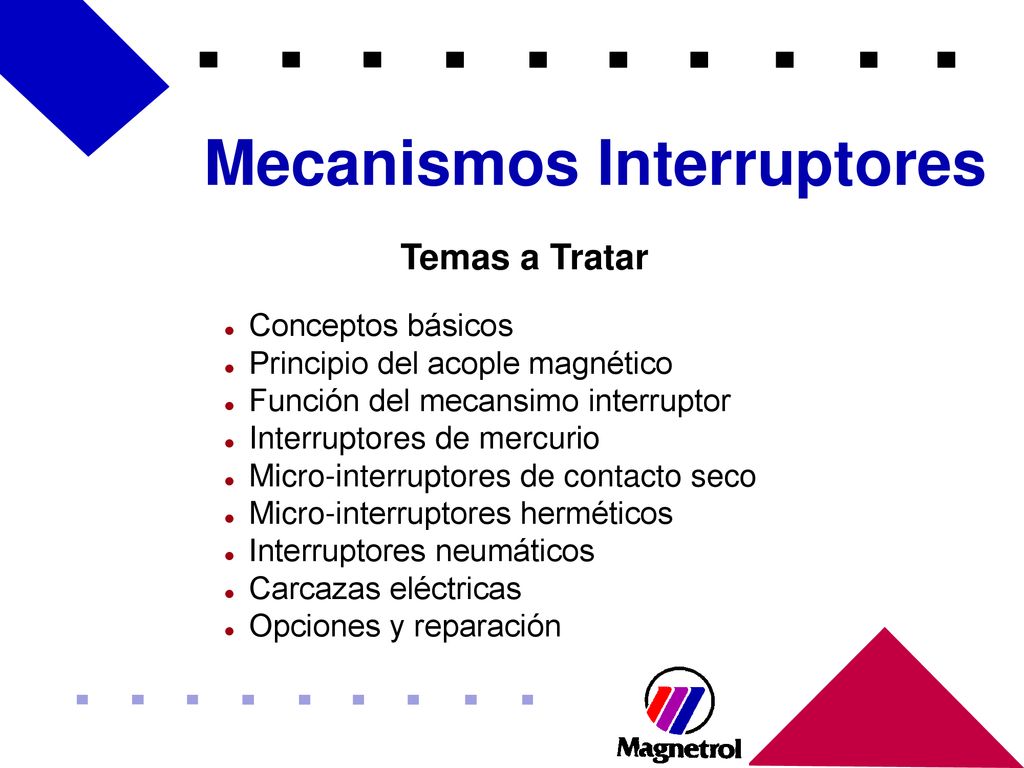

2 Mecanismos Interruptores
Temas a Tratar Conceptos básicos Principio del acople magnético Función del mecansimo interruptor Interruptores de mercurio Micro-interruptores de contacto seco Micro-interruptores herméticos Interruptores neumáticos Carcazas eléctricas Opciones y reparación

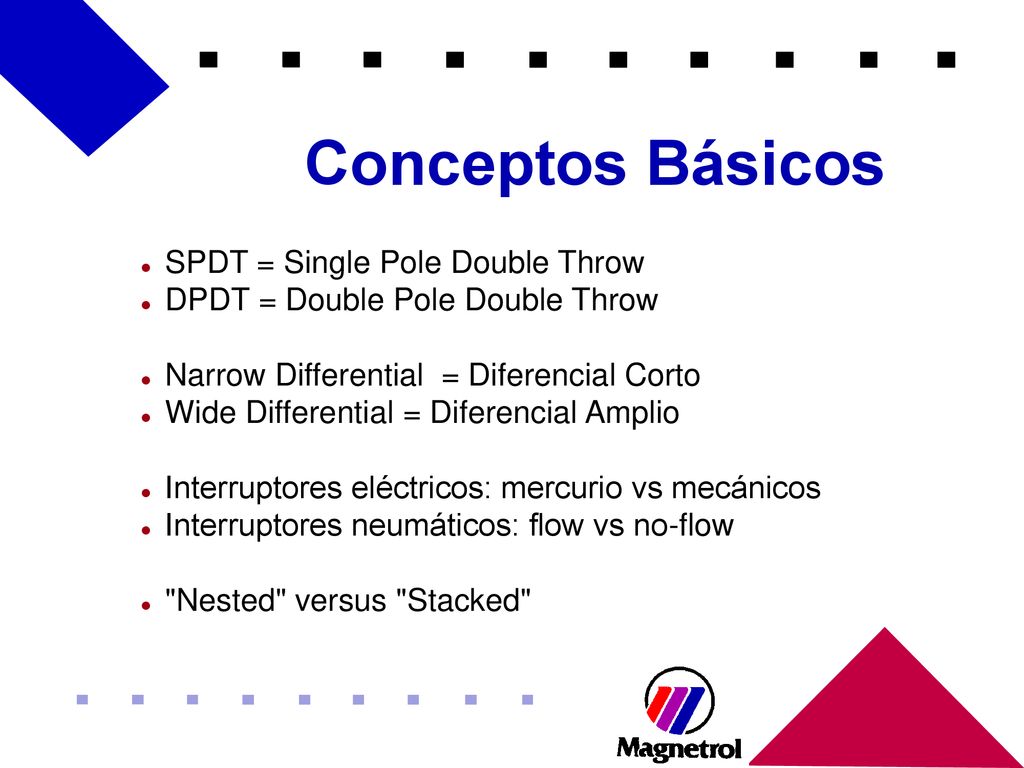

3 Conceptos Básicos SPDT = Single Pole Double Throw
DPDT = Double Pole Double Throw Narrow Differential = Diferencial Corto Wide Differential = Diferencial Amplio Interruptores eléctricos: mercurio vs mecánicos Interruptores neumáticos: flow vs no-flow "Nested" versus "Stacked"

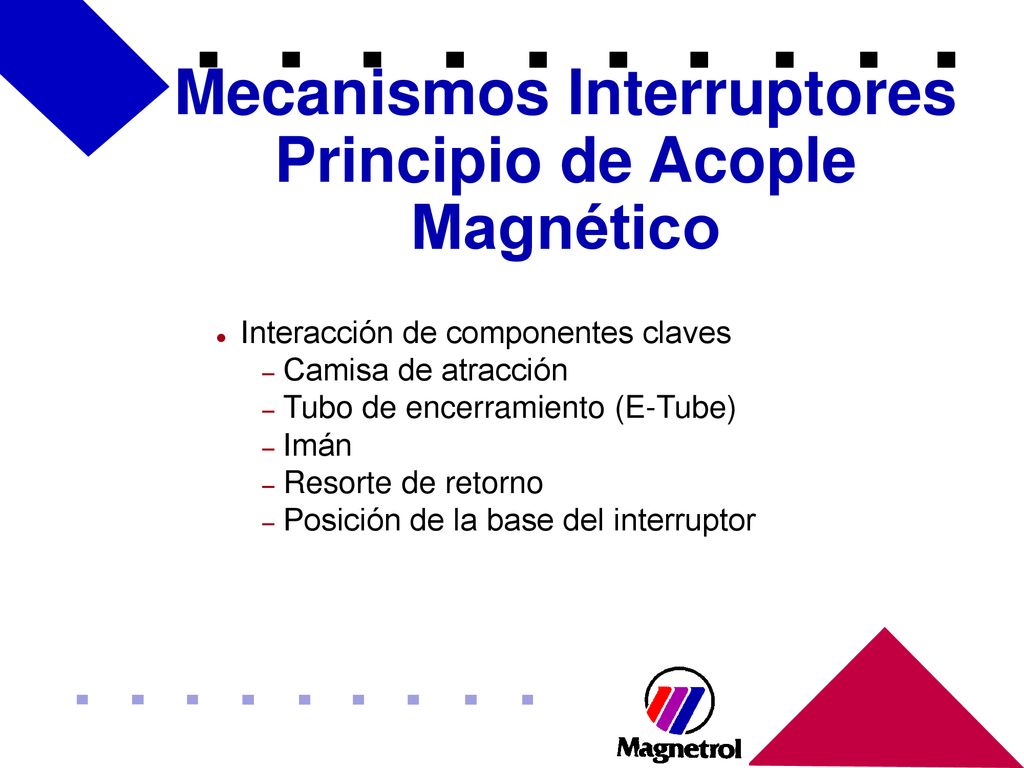

4 Mecanismos Interruptores Principio de Acople Magnético
Interacción de componentes claves Camisa de atracción Tubo de encerramiento (E-Tube) Imán Resorte de retorno Posición de la base del interruptor

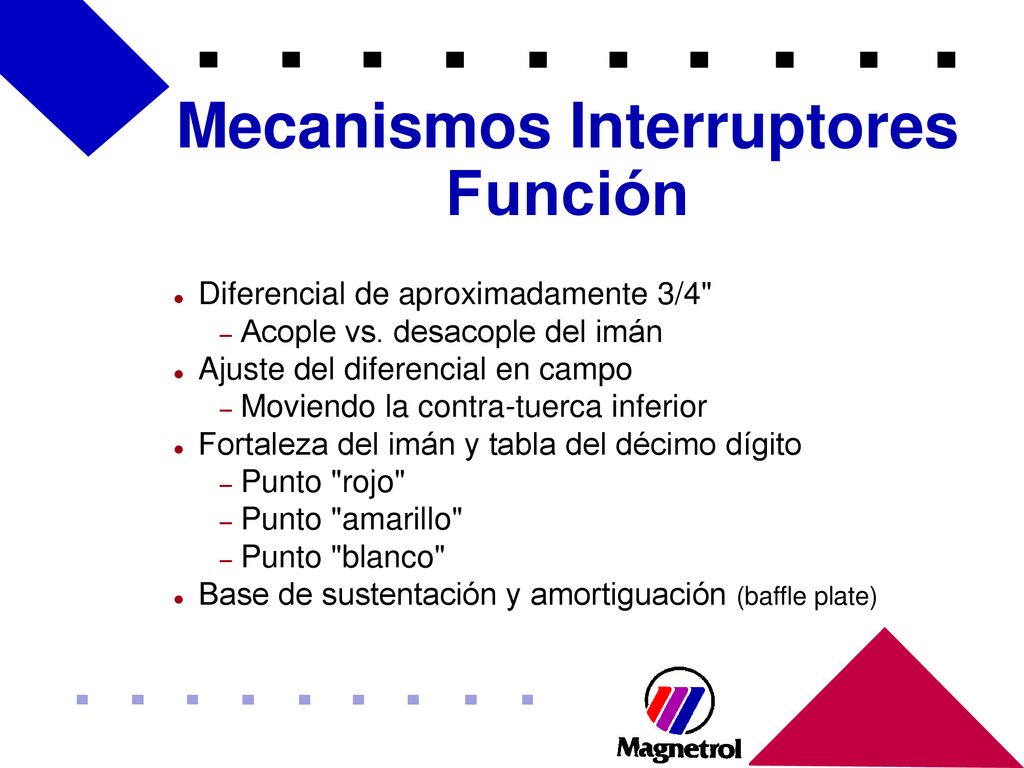

5 Mecanismos Interruptores
Función Diferencial de aproximadamente 3/4" Acople vs. desacople del imán Ajuste del diferencial en campo Moviendo la contra-tuerca inferior Fortaleza del imán y tabla del décimo dígito Punto "rojo" Punto "amarillo" Punto "blanco" Base de sustentación y amortiguación (baffle plate)

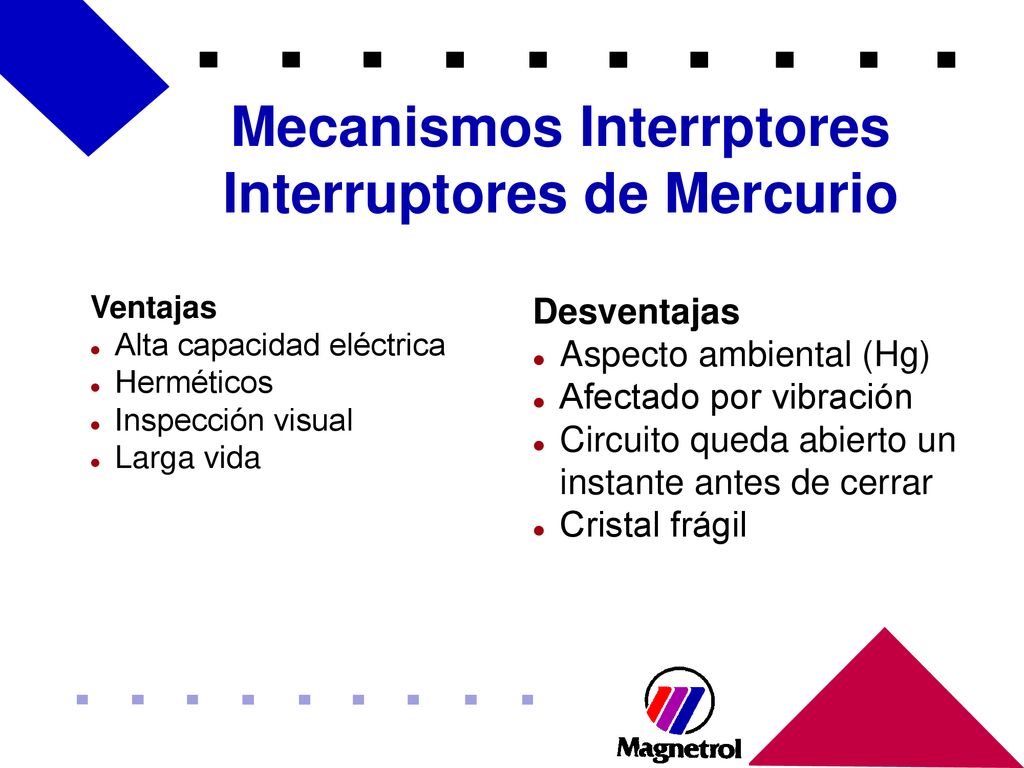

6 Mecanismos Interrptores Interruptores de Mercurio
Ventajas Alta capacidad eléctrica Herméticos Inspección visual Larga vida Desventajas Aspecto ambiental (Hg) Afectado por vibración Circuito queda abierto un instante antes de cerrar Cristal frágil

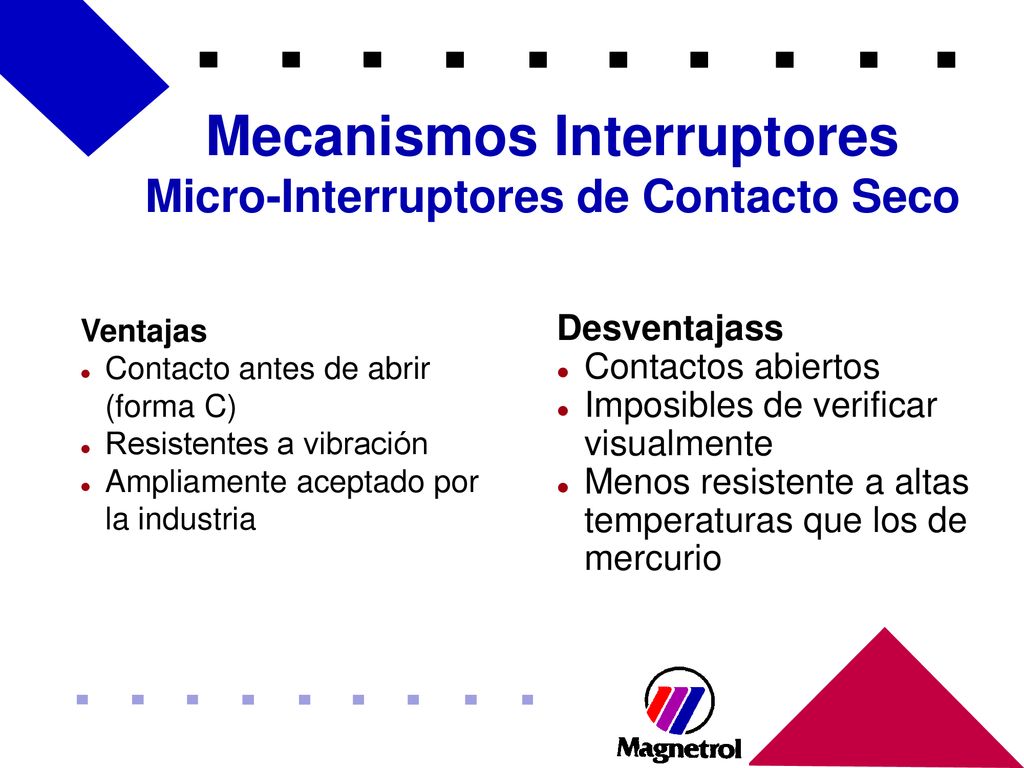

7 Mecanismos Interruptores Micro-Interruptores de Contacto Seco
Ventajas Contacto antes de abrir (forma C) Resistentes a vibración Ampliamente aceptado por la industria Desventajass Contactos abiertos Imposibles de verificar visualmente Menos resistente a altas temperaturas que los de mercurio

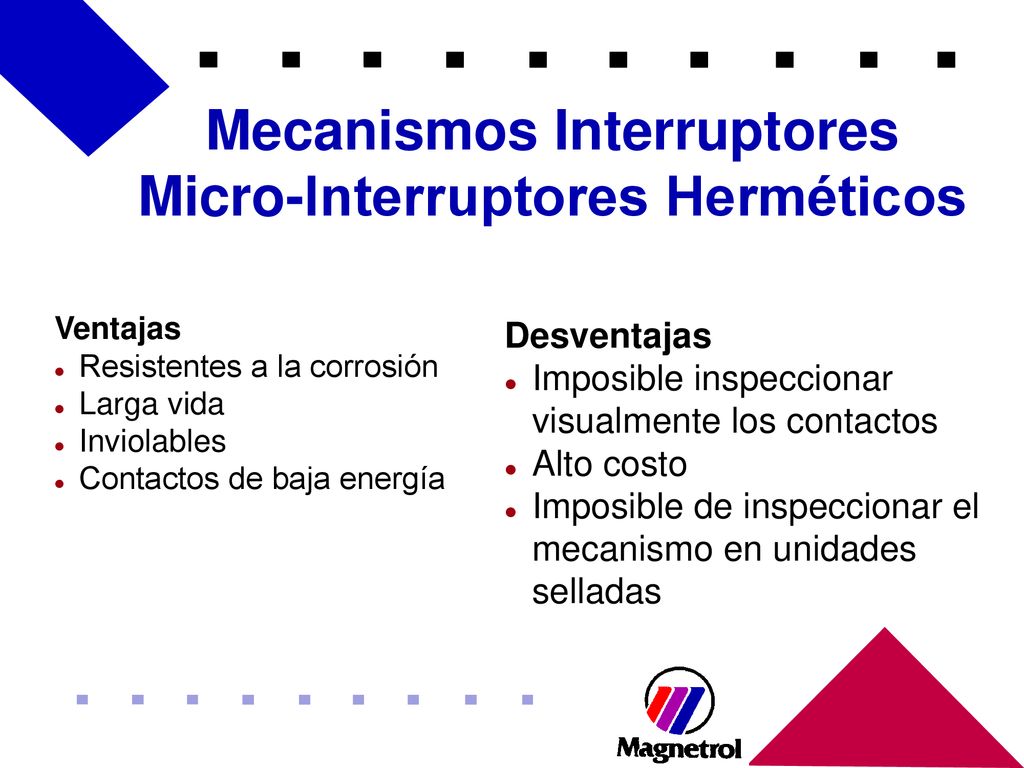

8 Mecanismos Interruptores Micro-Interruptores Herméticos
Ventajas Resistentes a la corrosión Larga vida Inviolables Contactos de baja energía Desventajas Imposible inspeccionar visualmente los contactos Alto costo Imposible de inspeccionar el mecanismo en unidades selladas

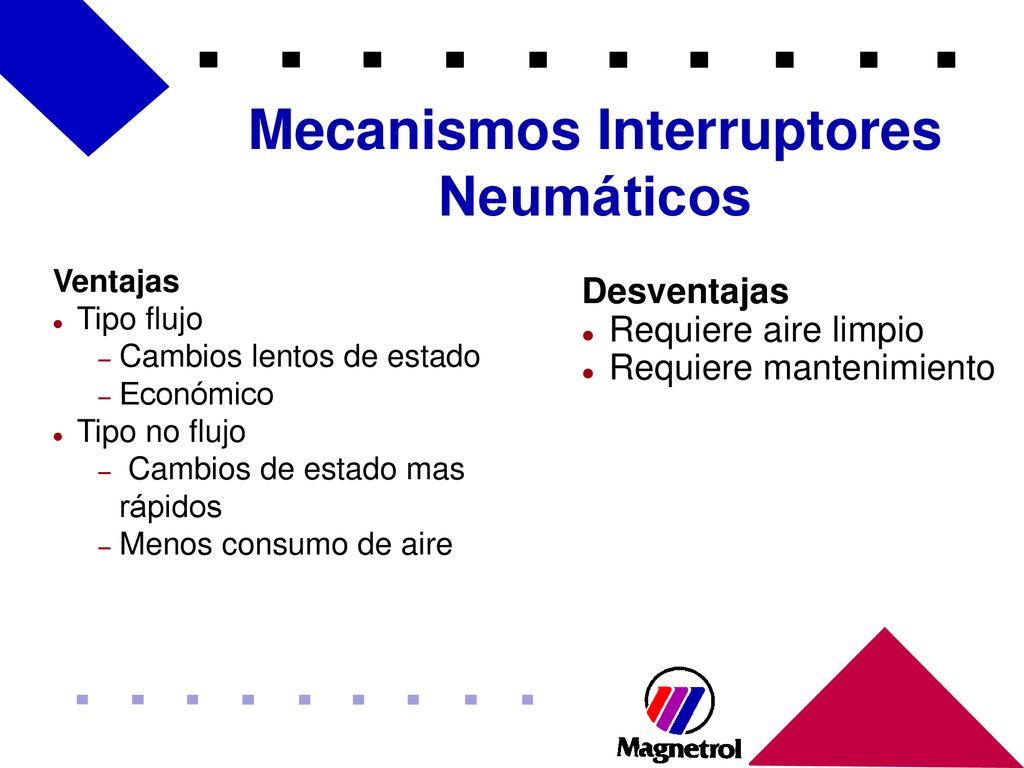

9 Mecanismos Interruptores
Neumáticos Ventajas Tipo flujo Cambios lentos de estado Económico Tipo no flujo Cambios de estado mas rápidos Menos consumo de aire Desventajas Requiere aire limpio Requiere mantenimiento

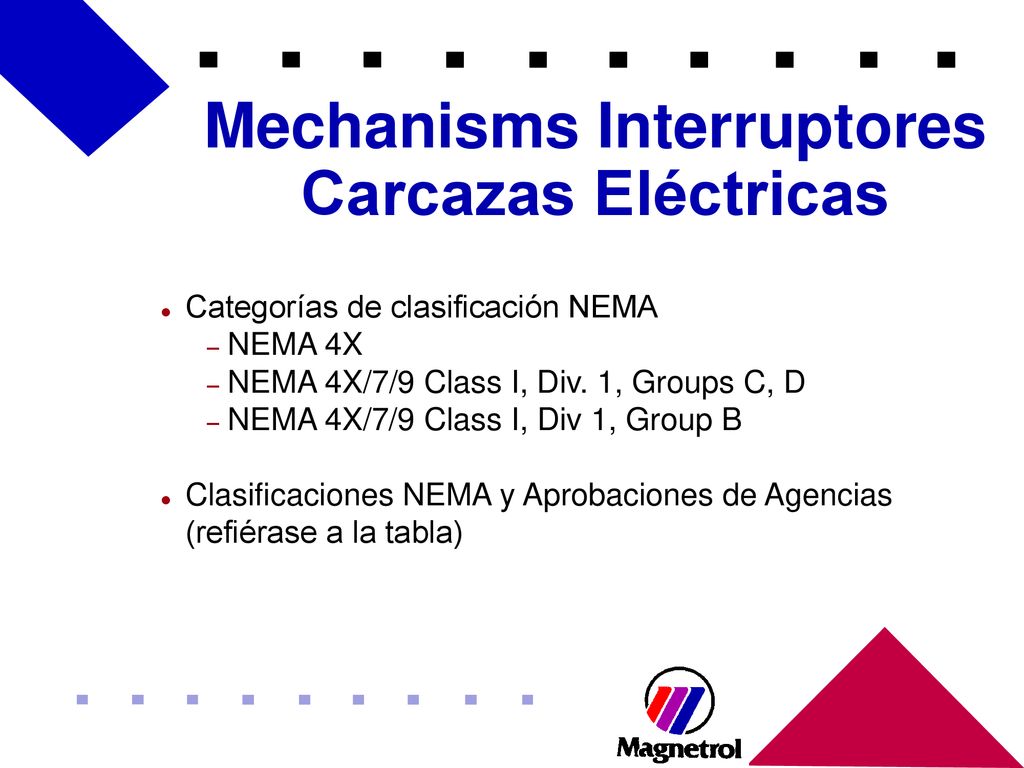

10 Mechanisms Interruptores
Carcazas Eléctricas Categorías de clasificación NEMA NEMA 4X NEMA 4X/7/9 Class I, Div. 1, Groups C, D NEMA 4X/7/9 Class I, Div 1, Group B Clasificaciones NEMA y Aprobaciones de Agencias (refiérase a la tabla)

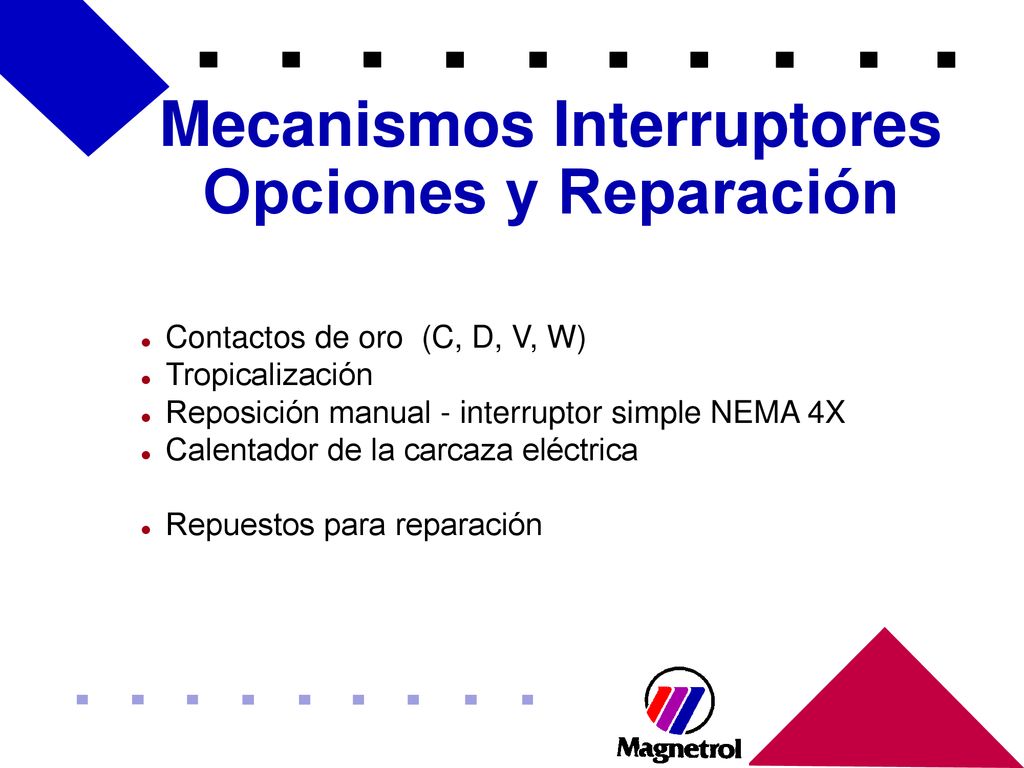

11 Mecanismos Interruptores
Opciones y Reparación Contactos de oro (C, D, V, W) Tropicalización Reposición manual - interruptor simple NEMA 4X Calentador de la carcaza eléctrica Repuestos para reparación
