BOMBAS TURBINA CARACTERISTICAS Impulsor Flujo Mixto Potencias hasta 405 hp Caudales hasta 280 l/s Alturas hasta 350 m Diámetros hasta 16”

Presentación del tema: "BOMBAS TURBINA CARACTERISTICAS Impulsor Flujo Mixto Potencias hasta 405 hp Caudales hasta 280 l/s Alturas hasta 350 m Diámetros hasta 16”"— Transcripción de la presentación:

1

2 BOMBAS TURBINA

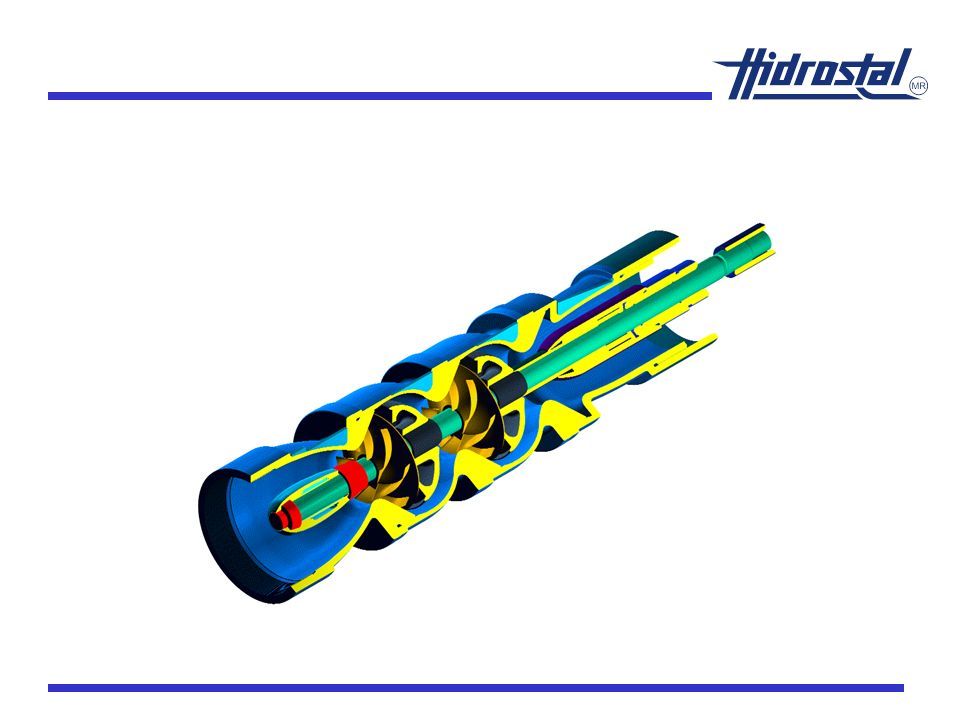

3

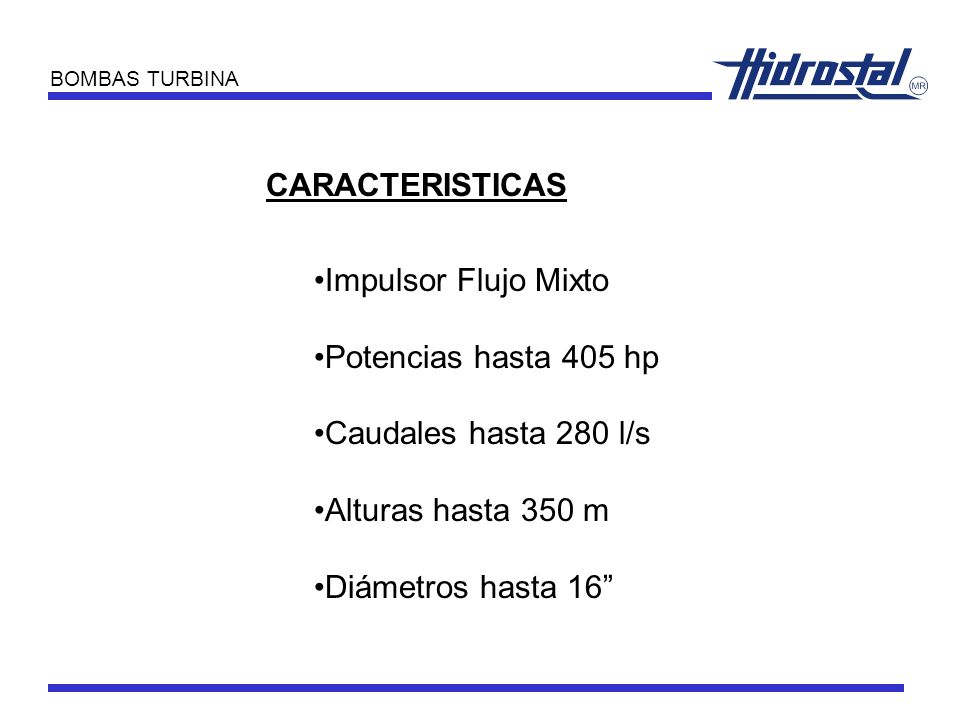

4 CARACTERISTICAS Impulsor Flujo Mixto Potencias hasta 405 hp Caudales hasta 280 l/s Alturas hasta 350 m Diámetros hasta 16”

5 BOMBAS TURBINA IMPULSOR DE FLUJO MIXTO

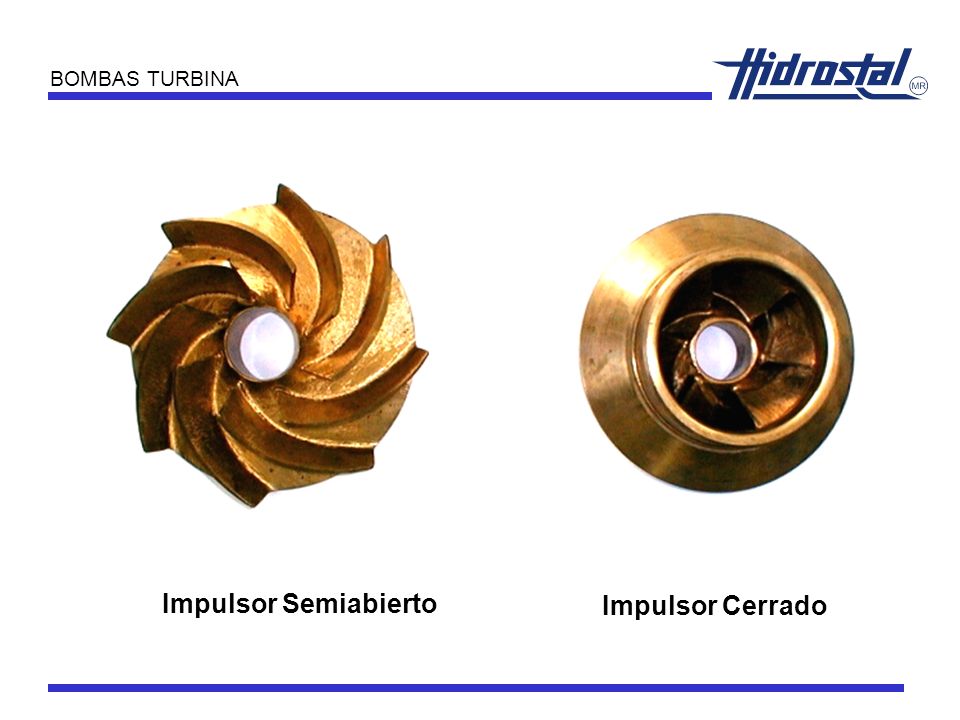

6 BOMBAS TURBINA Impulsor Semiabierto Impulsor Cerrado

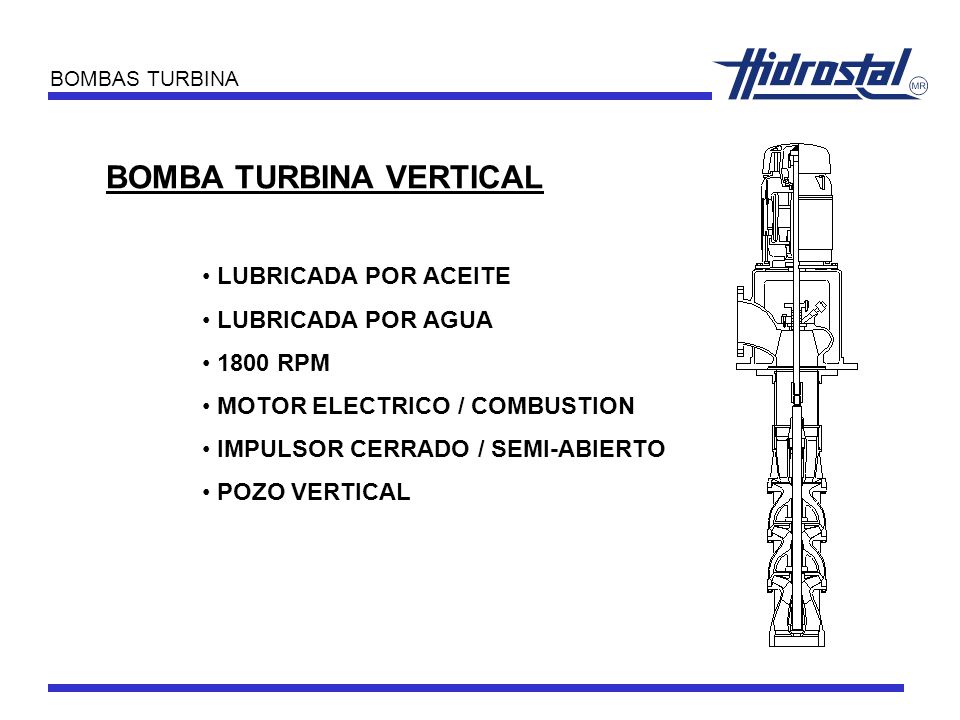

7 BOMBAS TURBINA LUBRICADA POR ACEITE LUBRICADA POR AGUA 1800 RPM MOTOR ELECTRICO / COMBUSTION IMPULSOR CERRADO / SEMI-ABIERTO POZO VERTICAL BOMBA TURBINA VERTICAL

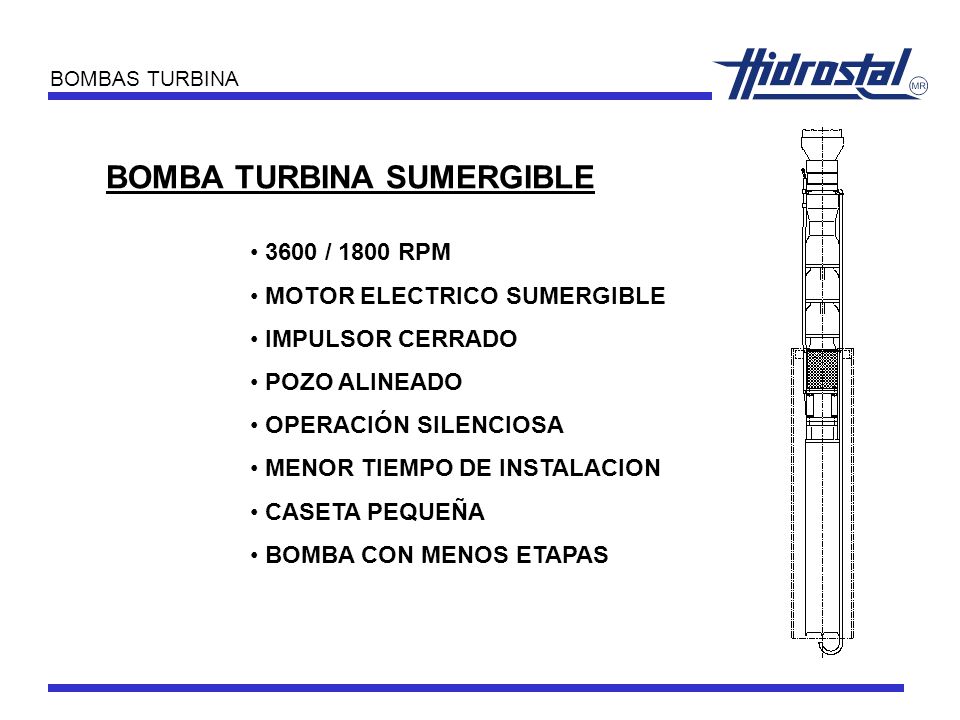

8 BOMBAS TURBINA BOMBA TURBINA SUMERGIBLE 3600 / 1800 RPM MOTOR ELECTRICO SUMERGIBLE IMPULSOR CERRADO POZO ALINEADO OPERACIÓN SILENCIOSA MENOR TIEMPO DE INSTALACION CASETA PEQUEÑA BOMBA CON MENOS ETAPAS

9 BOMBAS TURBINA ENSAMBLE BOMBA TURBINA SUMERGIBLE

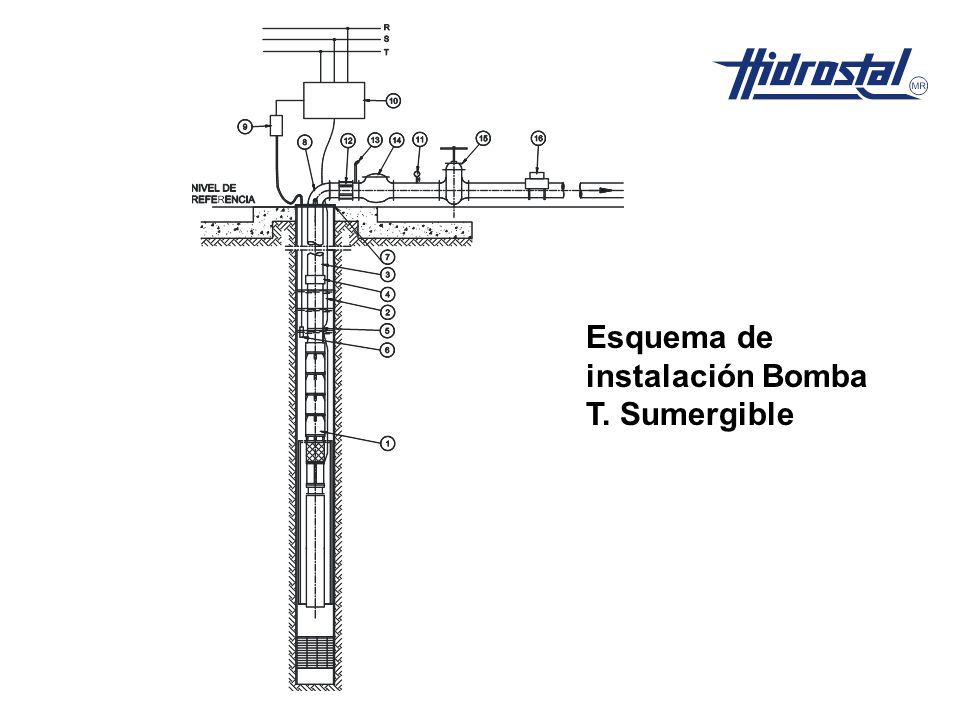

10 Esquema de instalación Bomba T. Sumergible

11 BOMBAS TURBINA PARTES PRINCIPALES

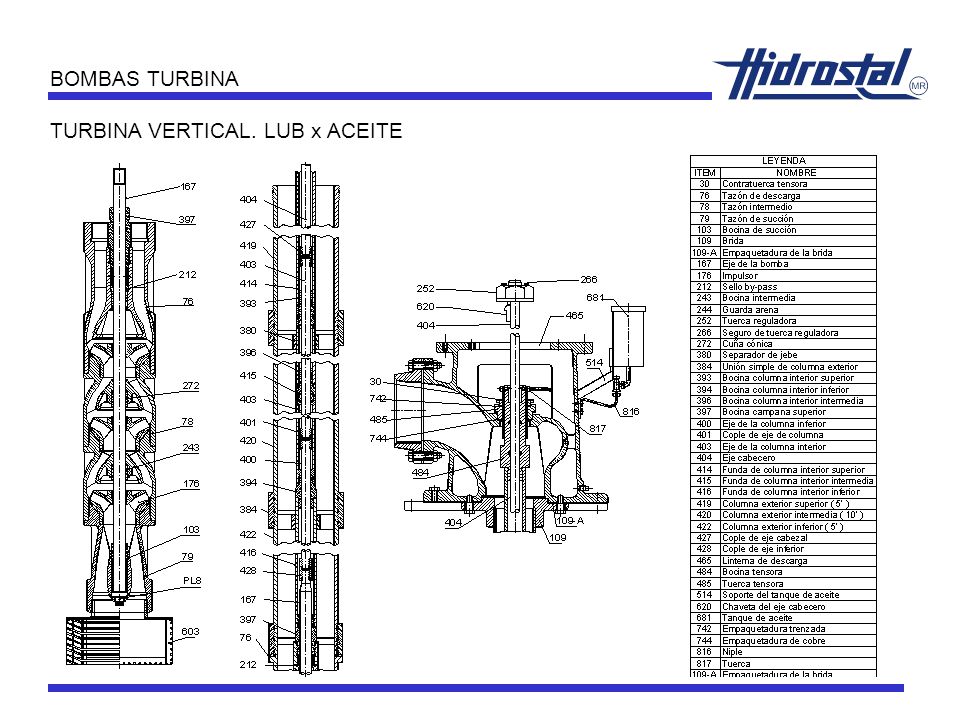

12 BOMBAS TURBINA TURBINA VERTICAL. LUB x ACEITE

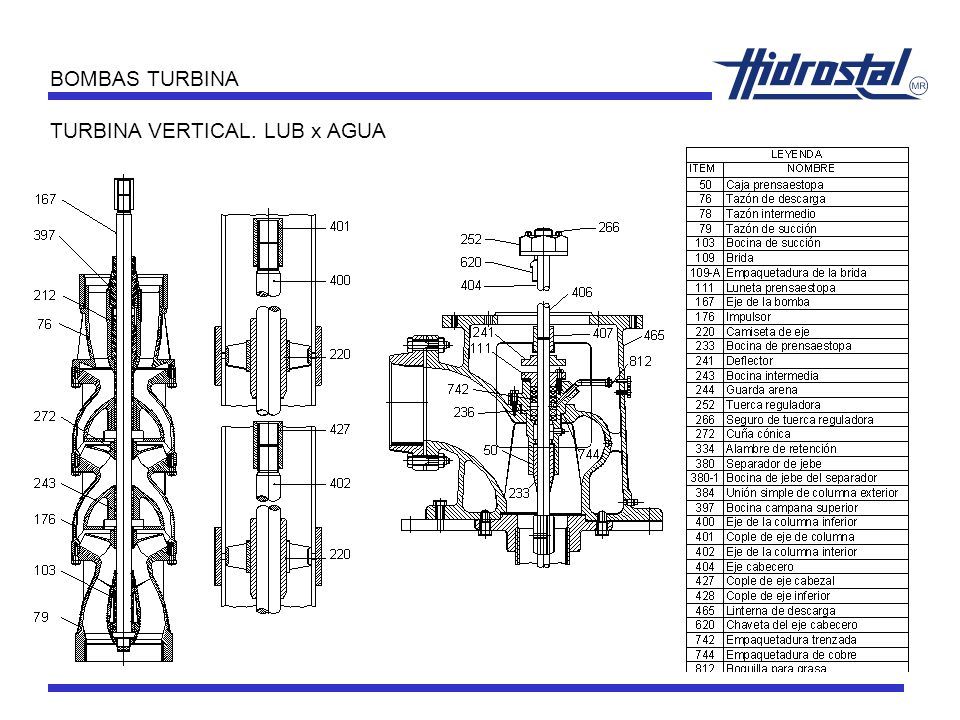

13 BOMBAS TURBINA TURBINA VERTICAL. LUB x AGUA

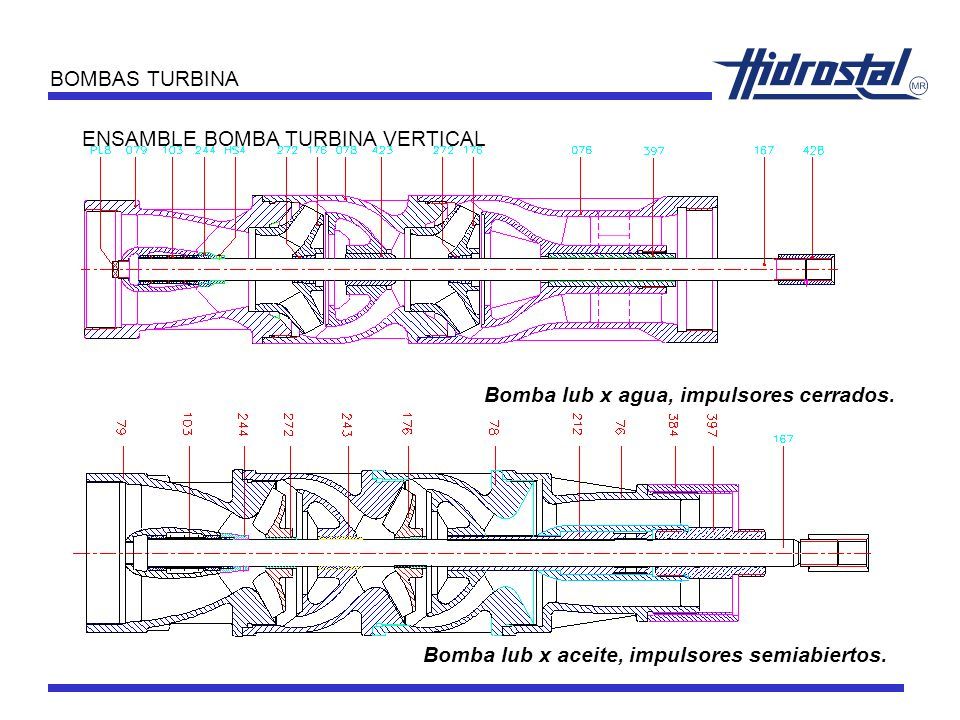

14 BOMBAS TURBINA ENSAMBLE BOMBA TURBINA VERTICAL Bomba lub x agua, impulsores cerrados. Bomba lub x aceite, impulsores semiabiertos.

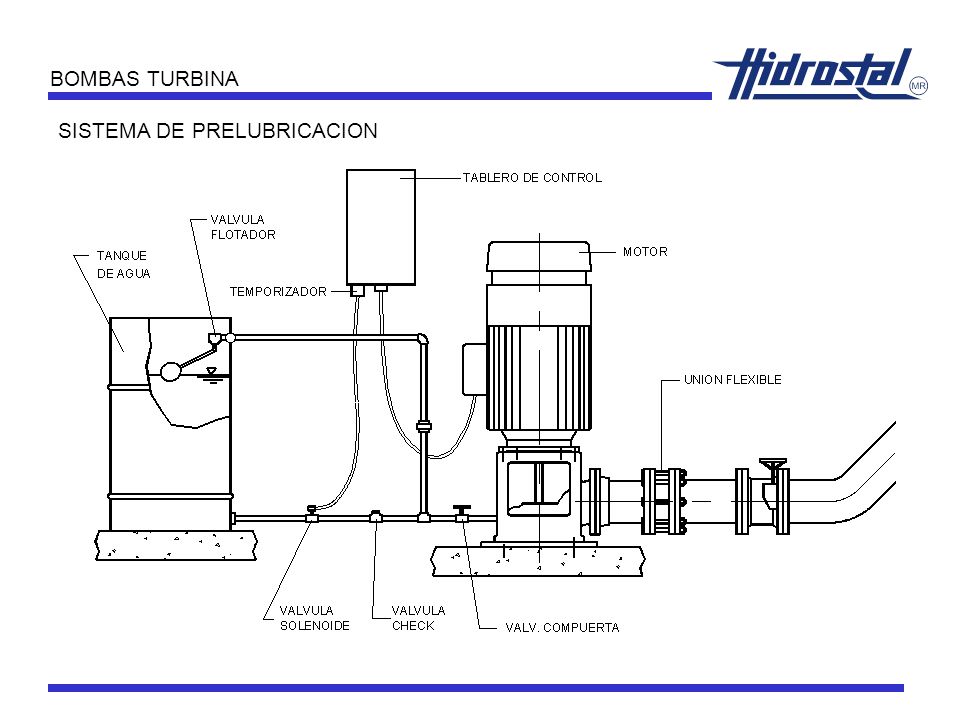

15 BOMBAS TURBINA SISTEMA DE PRELUBRICACION

16 BOMBAS TURBINA CURVA DE UNA BOMBA TURBINA THRUST O EMPUJE HIDRAULICO

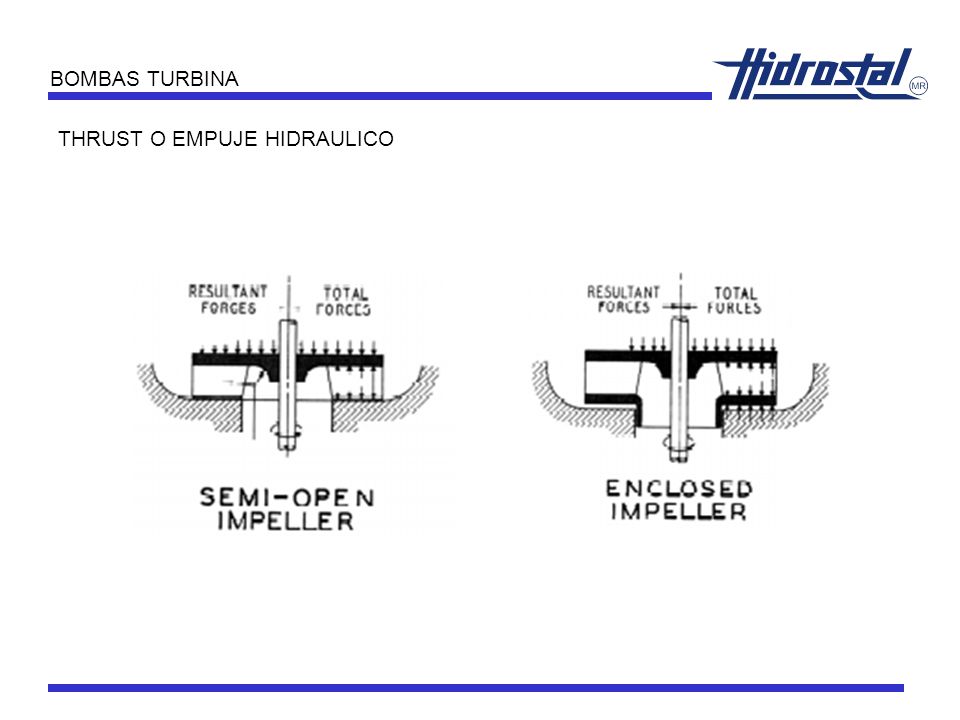

17 BOMBAS TURBINA THRUST O EMPUJE HIDRAULICO

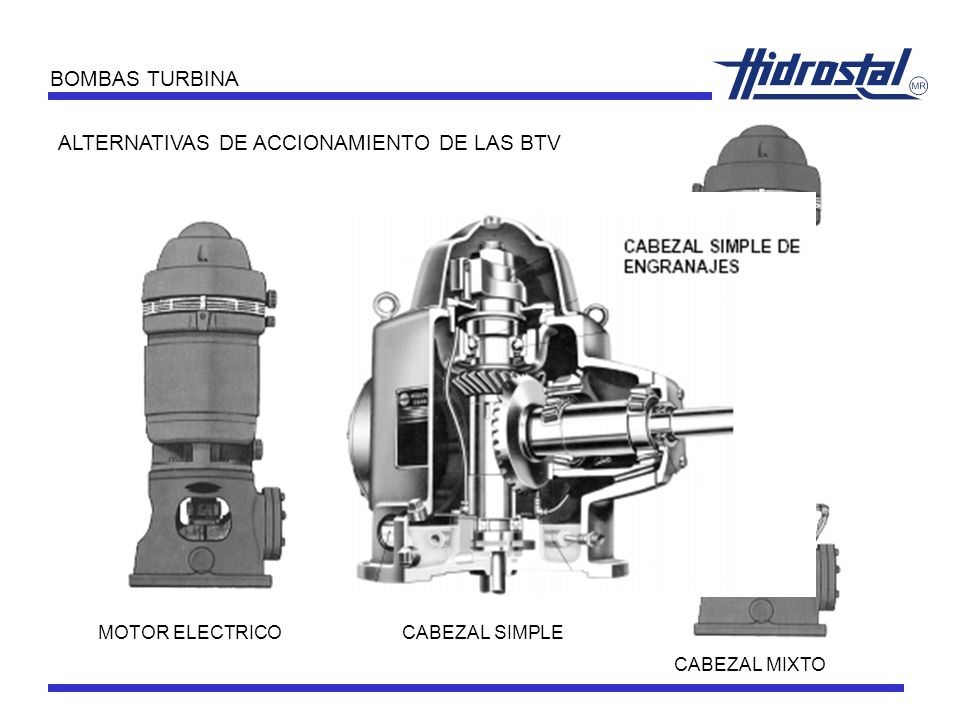

18 BOMBAS TURBINA ALTERNATIVAS DE ACCIONAMIENTO DE LAS BTV MOTOR ELECTRICOCABEZAL SIMPLE CABEZAL MIXTO

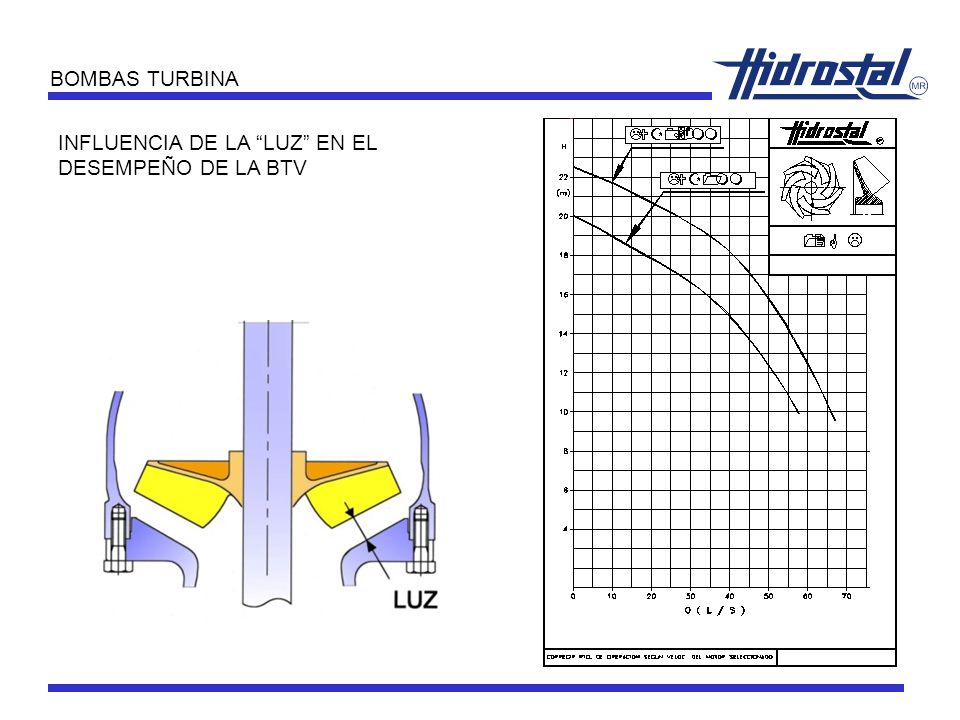

19 BOMBAS TURBINA INFLUENCIA DE LA “LUZ” EN EL DESEMPEÑO DE LA BTV

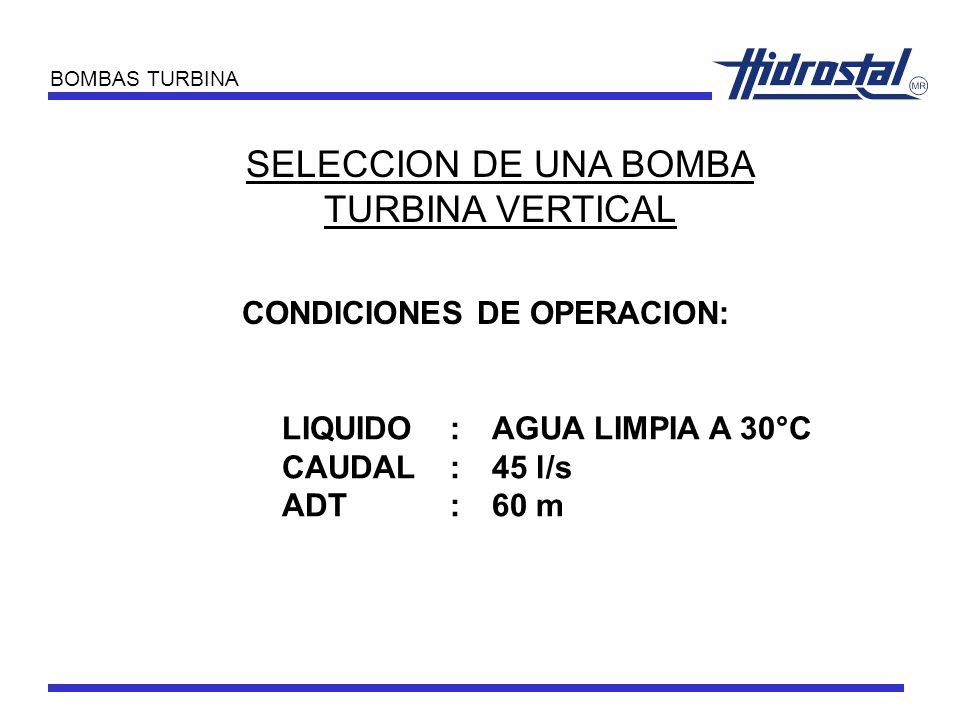

20 SELECCION DE UNA BOMBA TURBINA VERTICAL LIQUIDO:AGUA LIMPIA A 30°C CAUDAL:45 l/s ADT:60 m CONDICIONES DE OPERACION: BOMBAS TURBINA

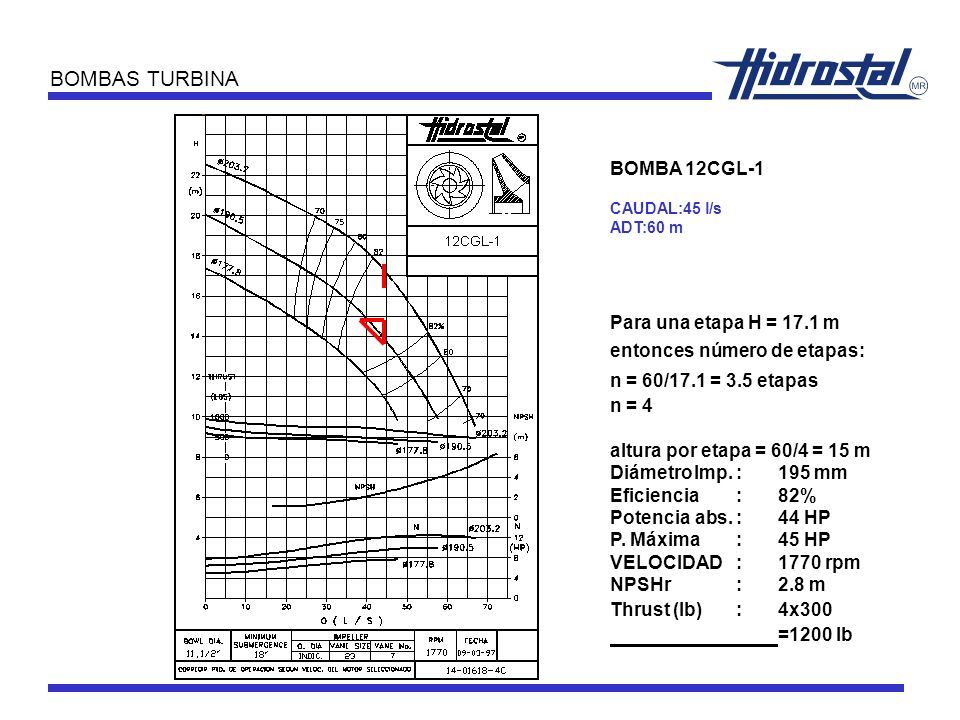

21 Para una etapa H = 17.1 m entonces número de etapas: n = 60/17.1 = 3.5 etapas n = 4 altura por etapa = 60/4 = 15 m DiámetroImp.:195 mm Eficiencia :82% Potencia abs.:44 HP P. Máxima:45 HP VELOCIDAD:1770 rpm NPSHr:2.8 m Thrust (lb):4x300 =1200 lb BOMBA 12CGL-1 CAUDAL:45 l/s ADT:60 m BOMBAS TURBINA
