1 Deutsche Gesellschaft für Internationale Zusammenarbeit (GIZ) GmbH
Junio 2013

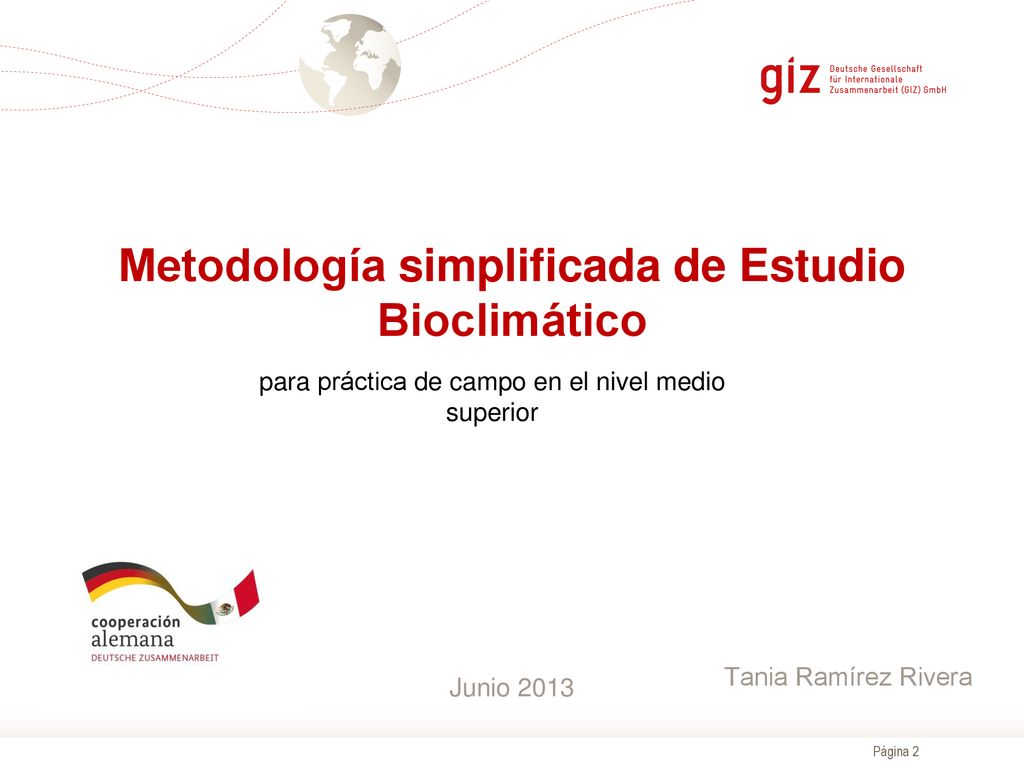

2 Metodología simplificada de Estudio Bioclimático
para práctica de campo en el nivel medio superior Junio 2013 Tania Ramírez Rivera

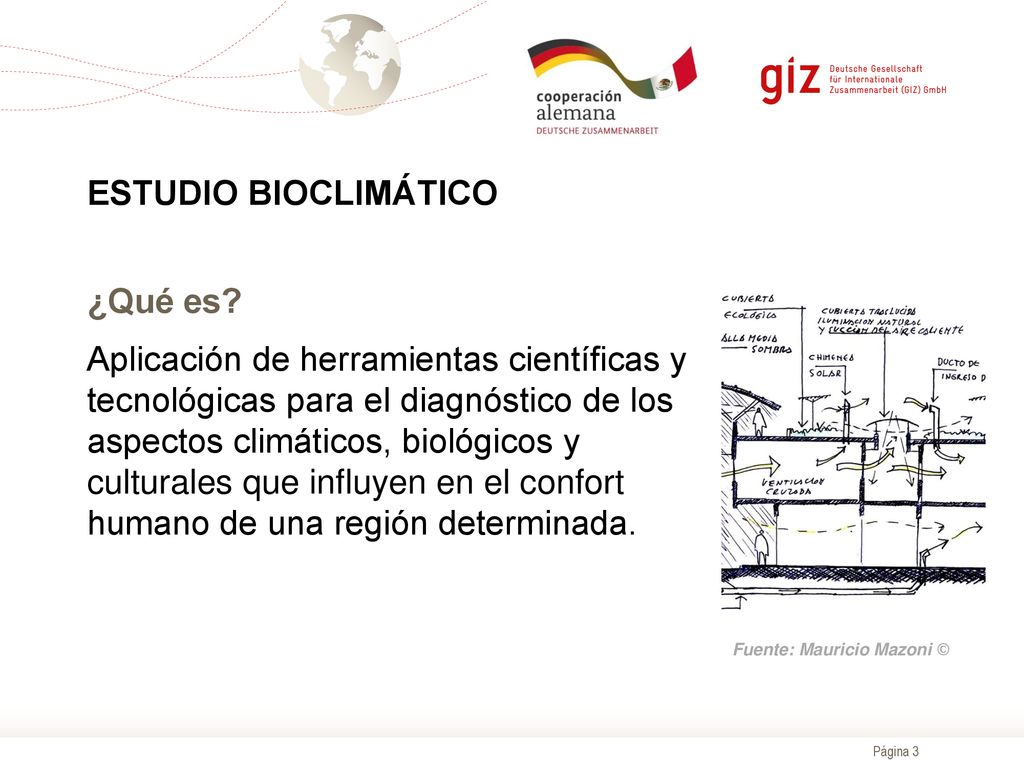

3 ESTUDIO BIOCLIMÁTICO ¿Qué es? Aplicación de herramientas científicas y tecnológicas para el diagnóstico de los aspectos climáticos, biológicos y culturales que influyen en el confort humano de una región determinada. Fuente: Mauricio Mazoni ©

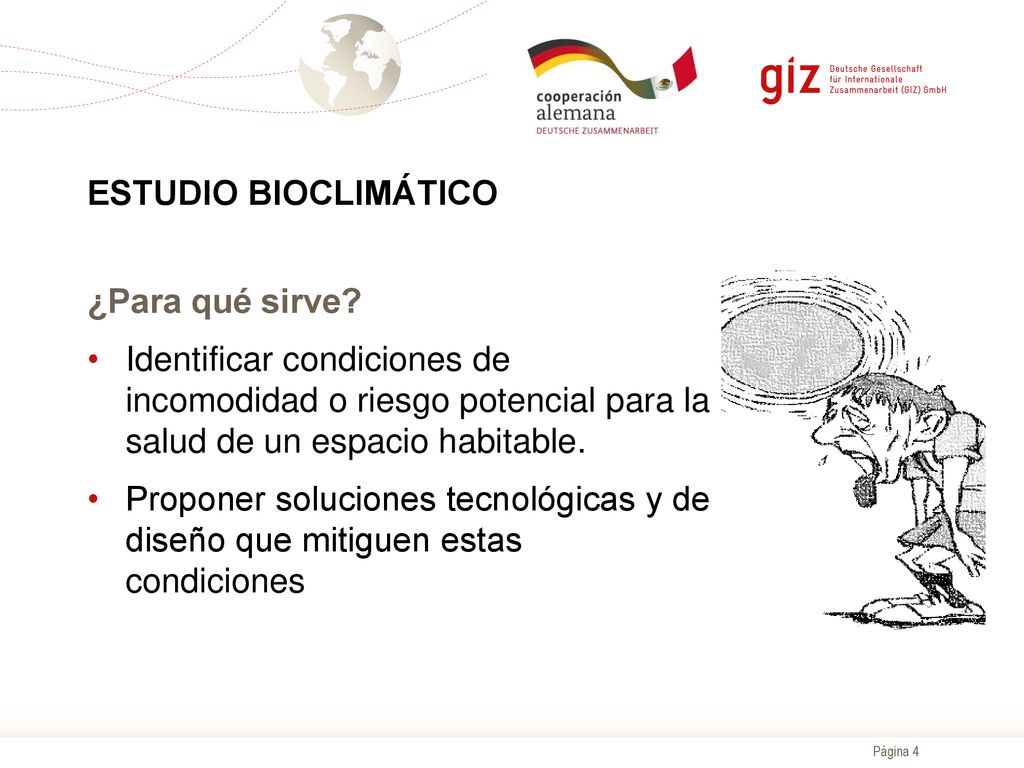

4 ESTUDIO BIOCLIMÁTICO ¿Para qué sirve? Identificar condiciones de incomodidad o riesgo potencial para la salud de un espacio habitable. Proponer soluciones tecnológicas y de diseño que mitiguen estas condiciones

5 Título de la presentación

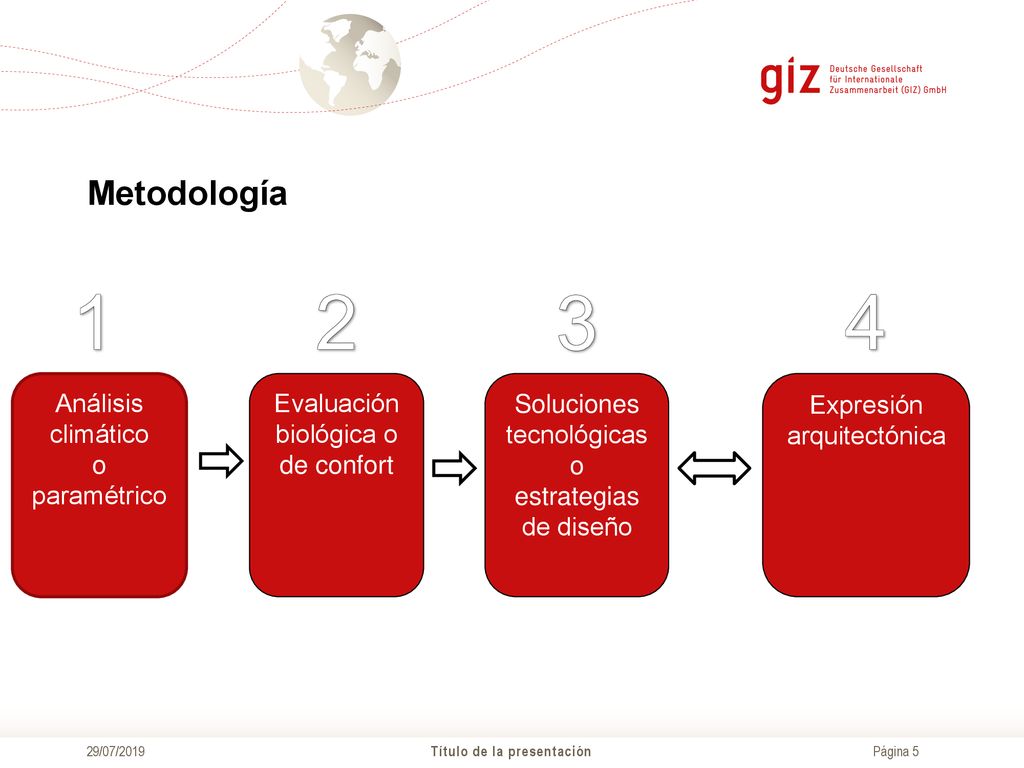

Metodología 1 2 3 4 Análisis climático o paramétrico Evaluación biológica o de confort Soluciones tecnológicas o estrategias de diseño Expresión arquitectónica 29/07/2019 Título de la presentación

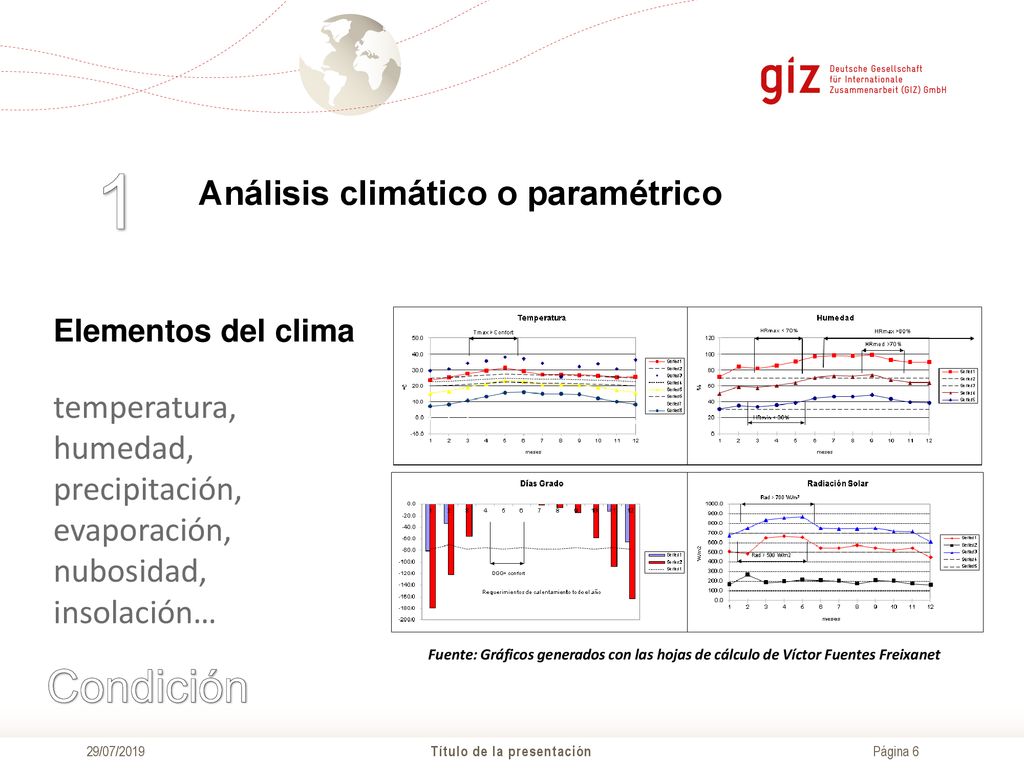

6 Análisis climático o paramétrico
1 Análisis climático o paramétrico Elementos del clima Fuente: Gráficos generados con las hojas de cálculo de Víctor Fuentes Freixanet temperatura, humedad, precipitación, evaporación, nubosidad, insolación… Condición 29/07/2019 Título de la presentación

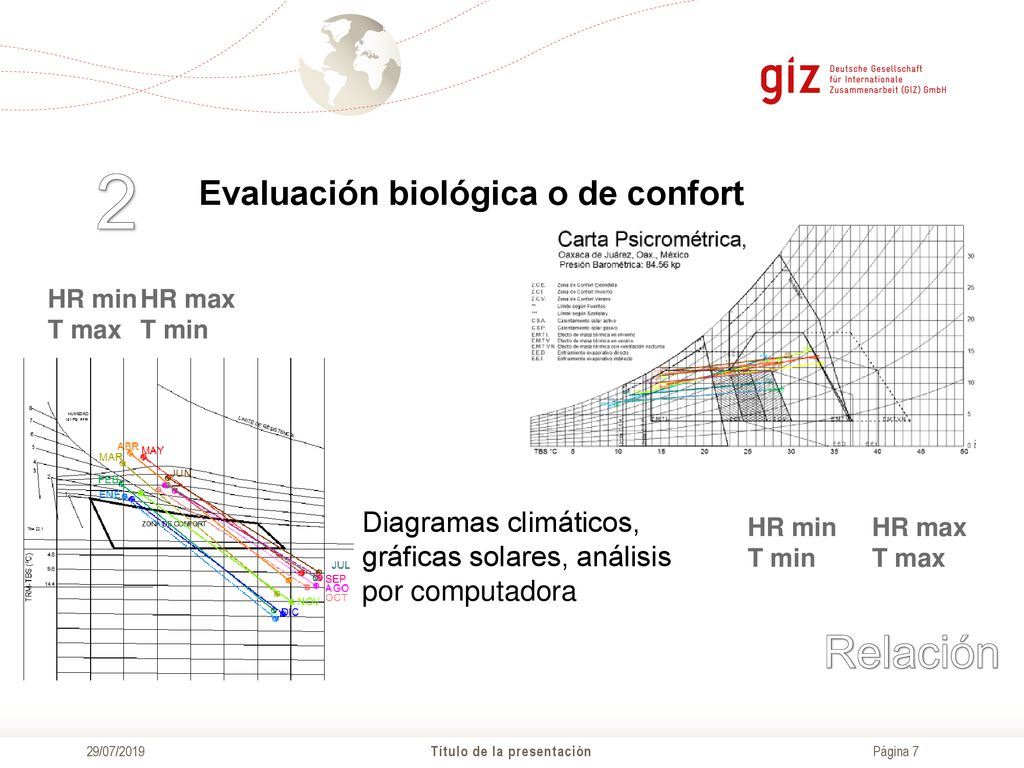

7 Evaluación biológica o de confort
2 Evaluación biológica o de confort HR min T max HR max T min Diagramas climáticos, gráficas solares, análisis por computadora HR min T min HR max T max Relación 29/07/2019 Título de la presentación

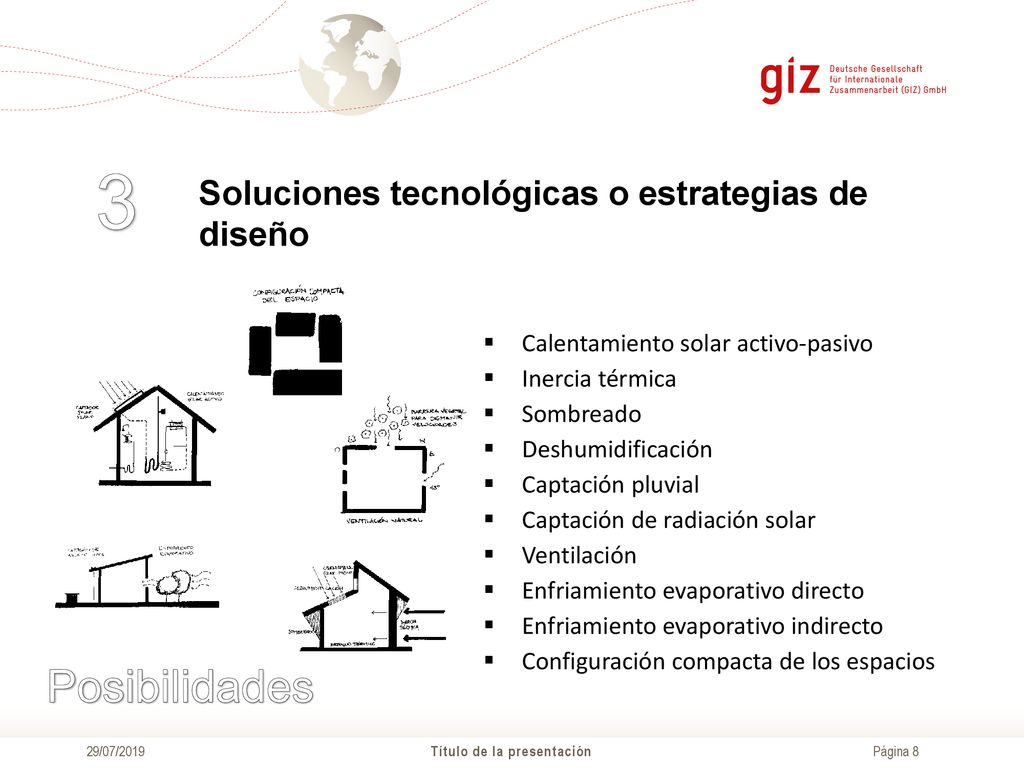

8 Soluciones tecnológicas o estrategias de diseño
3 Soluciones tecnológicas o estrategias de diseño Calentamiento solar activo-pasivo Inercia térmica Sombreado Deshumidificación Captación pluvial Captación de radiación solar Ventilación Enfriamiento evaporativo directo Enfriamiento evaporativo indirecto Configuración compacta de los espacios Posibilidades 29/07/2019 Título de la presentación

9 Expresión arquitectónica

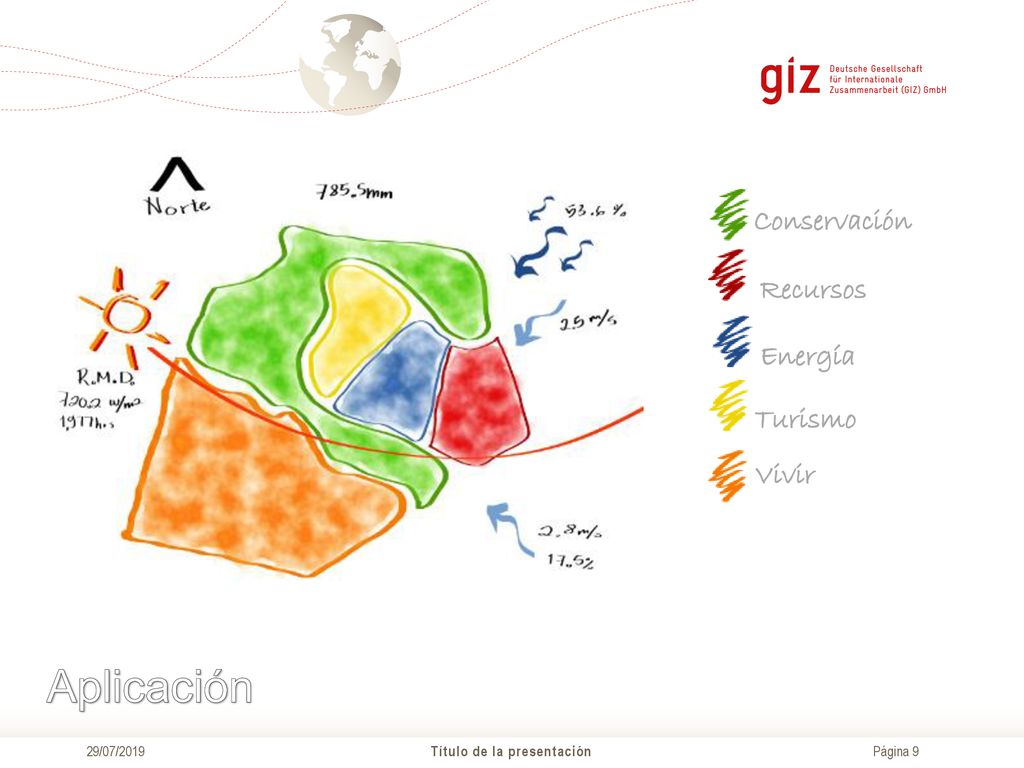

Conservación Recursos Energía Turismo Vivir 4 Expresión arquitectónica Aplicación 29/07/2019 Título de la presentación

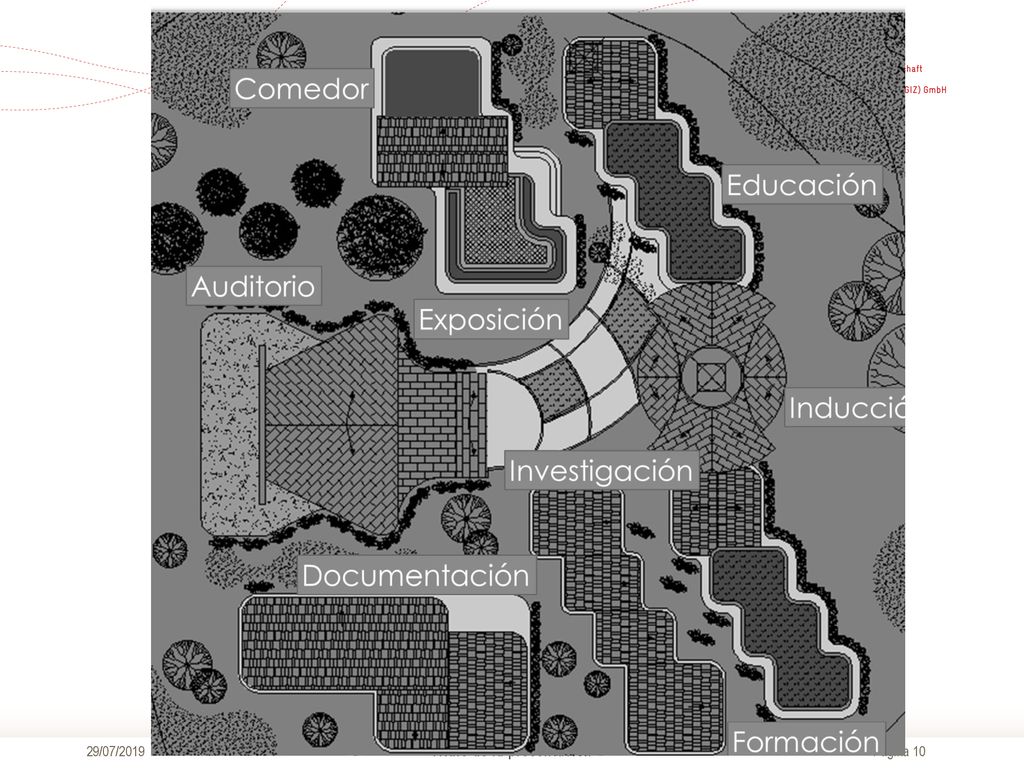

10 Expresión arquitectónica
29/07/2019 Título de la presentación

11 Título de la presentación
Preparación de visita de estudio bioclimático para bachillerato técnico 29/07/2019 Título de la presentación

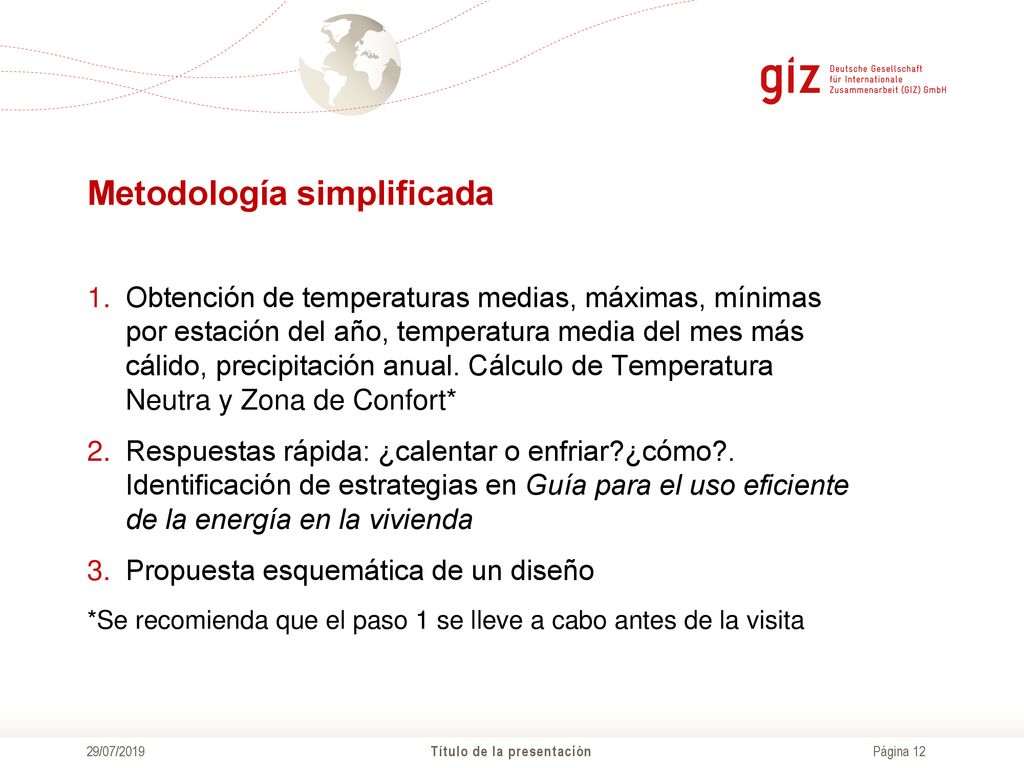

12 Metodología simplificada
Obtención de temperaturas medias, máximas, mínimas por estación del año, temperatura media del mes más cálido, precipitación anual. Cálculo de Temperatura Neutra y Zona de Confort* Respuestas rápida: ¿calentar o enfriar?¿cómo?. Identificación de estrategias en Guía para el uso eficiente de la energía en la vivienda Propuesta esquemática de un diseño *Se recomienda que el paso 1 se lleve a cabo antes de la visita 29/07/2019 Título de la presentación

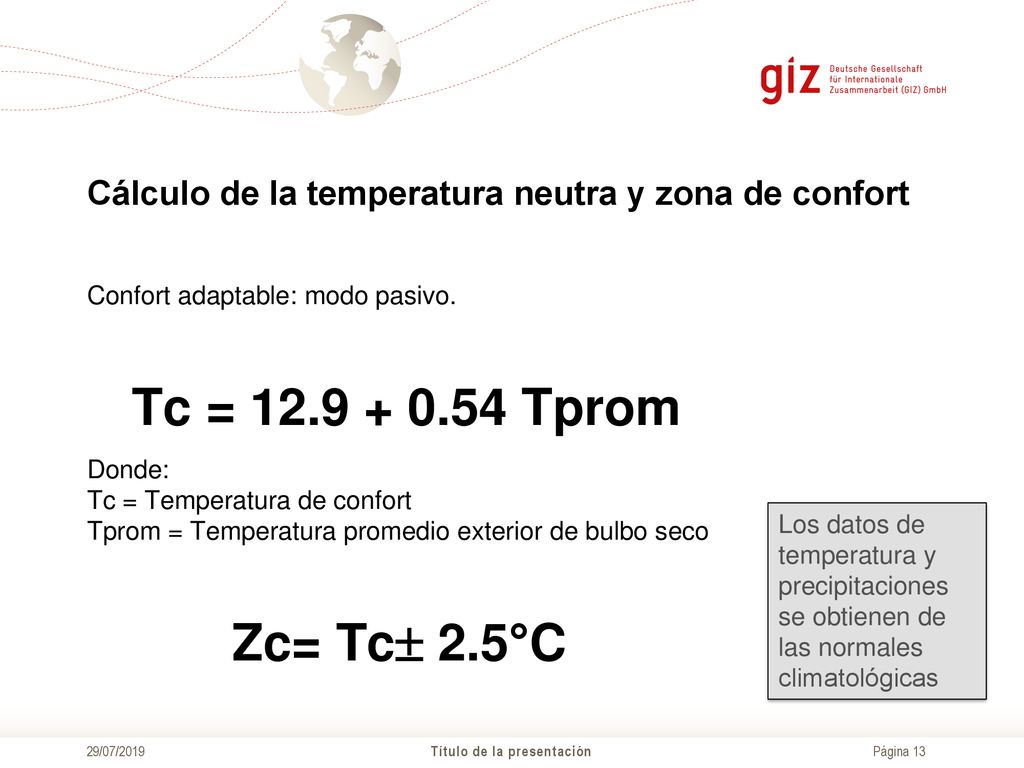

13 Cálculo de la temperatura neutra y zona de confort
Confort adaptable: modo pasivo. Tc = Tprom Donde: Tc = Temperatura de confort Tprom = Temperatura promedio exterior de bulbo seco Zc= Tc 2.5°C Los datos de temperatura y precipitaciones se obtienen de las normales climatológicas 29/07/2019 Título de la presentación

14 Título de la presentación

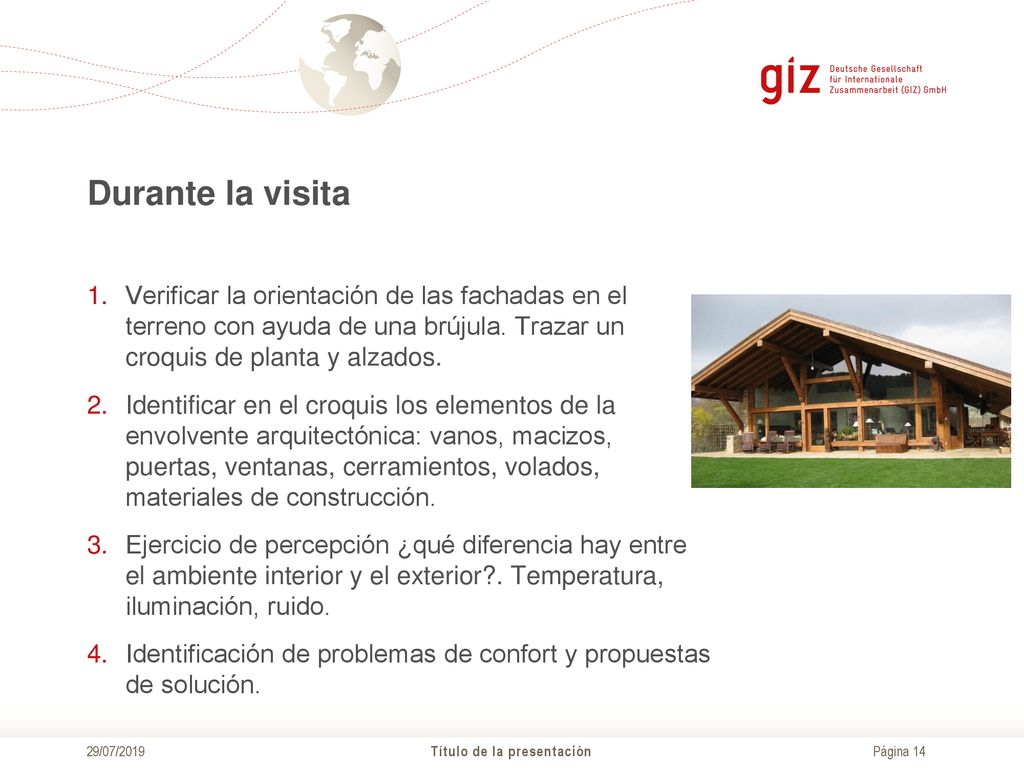

Durante la visita Verificar la orientación de las fachadas en el terreno con ayuda de una brújula. Trazar un croquis de planta y alzados. Identificar en el croquis los elementos de la envolvente arquitectónica: vanos, macizos, puertas, ventanas, cerramientos, volados, materiales de construcción. Ejercicio de percepción ¿qué diferencia hay entre el ambiente interior y el exterior?. Temperatura, iluminación, ruido. Identificación de problemas de confort y propuestas de solución. 29/07/2019 Título de la presentación

15 ¡Muchas gracias por su atención!
