1 CANALETA PARSHALL

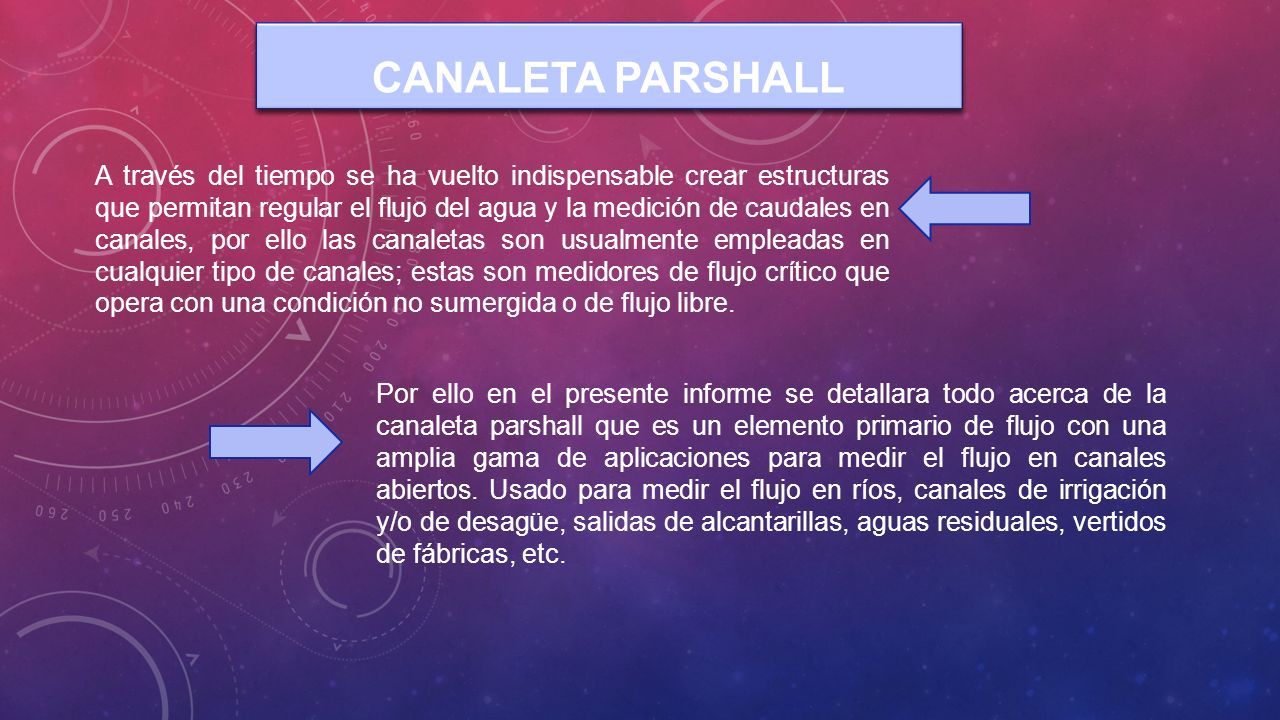

2 Por ello en el presente informe se detallara todo acerca de la canaleta parshall que es un elemento primario de flujo con una amplia gama de aplicaciones para medir el flujo en canales abiertos. Usado para medir el flujo en ríos, canales de irrigación y/o de desagüe, salidas de alcantarillas, aguas residuales, vertidos de fábricas, etc. A través del tiempo se ha vuelto indispensable crear estructuras que permitan regular el flujo del agua y la medición de caudales en canales, por ello las canaletas son usualmente empleadas en cualquier tipo de canales; estas son medidores de flujo crítico que opera con una condición no sumergida o de flujo libre. CANALETA PARSHALL

3 Es un elemento primario de flujo con una amplia gama de aplicaciones para medir el flujo en canales abiertos. Usado para medir el flujo en ríos, canales de irrigación y/o de desagüe, salidas de alcantarillas, aguas residuales, vertidos de fábricas, etc.

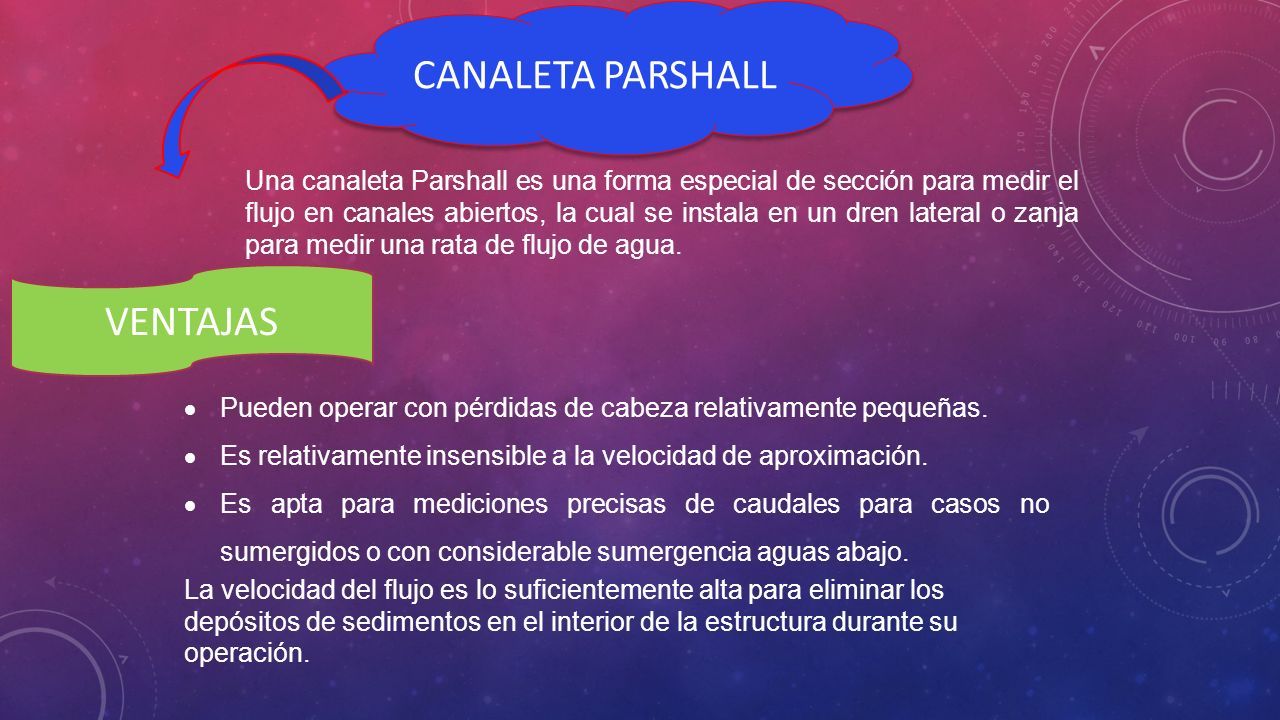

4 CANALETA PARSHALL Una canaleta Parshall es una forma especial de sección para medir el flujo en canales abiertos, la cual se instala en un dren lateral o zanja para medir una rata de flujo de agua.  Pueden operar con pérdidas de cabeza relativamente pequeñas.  Es relativamente insensible a la velocidad de aproximación.  Es apta para mediciones precisas de caudales para casos no sumergidos o con considerable sumergencia aguas abajo. La velocidad del flujo es lo suficientemente alta para eliminar los depósitos de sedimentos en el interior de la estructura durante su operación. CANALETA PARSHALL VENTAJAS

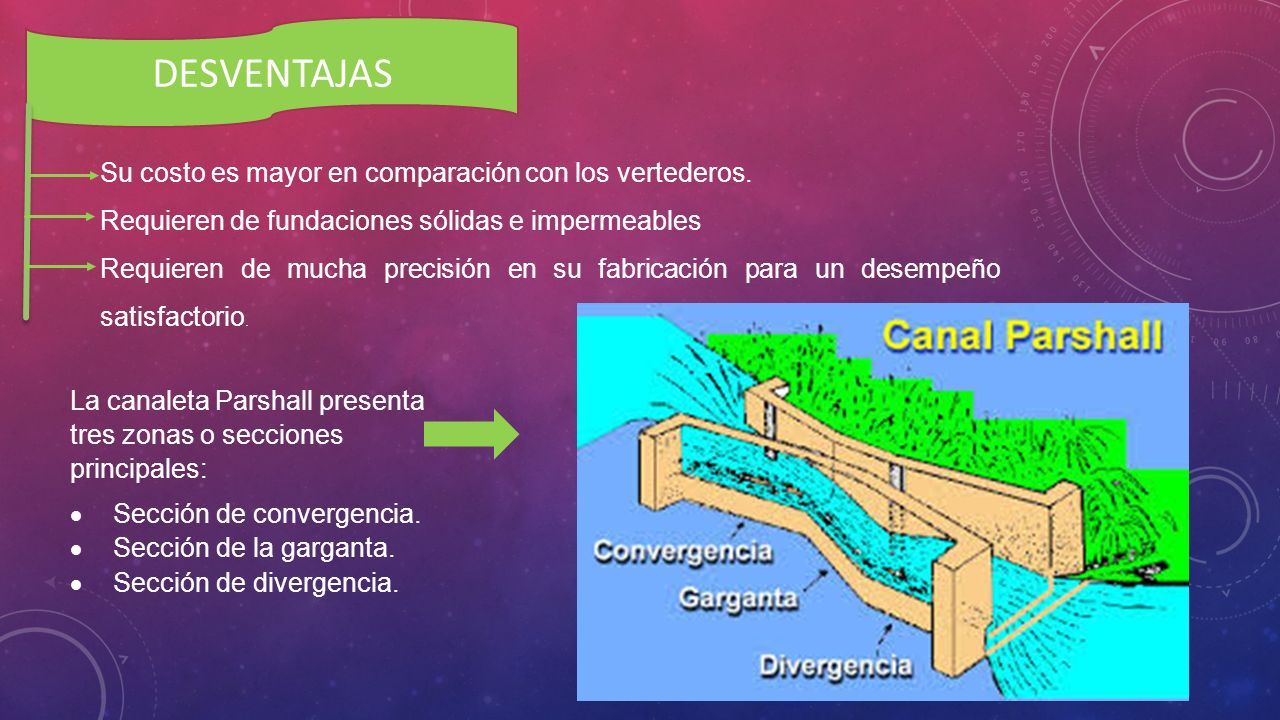

5 Su costo es mayor en comparación con los vertederos. Requieren de fundaciones sólidas e impermeables Requieren de mucha precisión en su fabricación para un desempeño satisfactorio. La canaleta Parshall presenta tres zonas o secciones principales:  Sección de convergencia.  Sección de la garganta.  Sección de divergencia. DESVENTAJAS

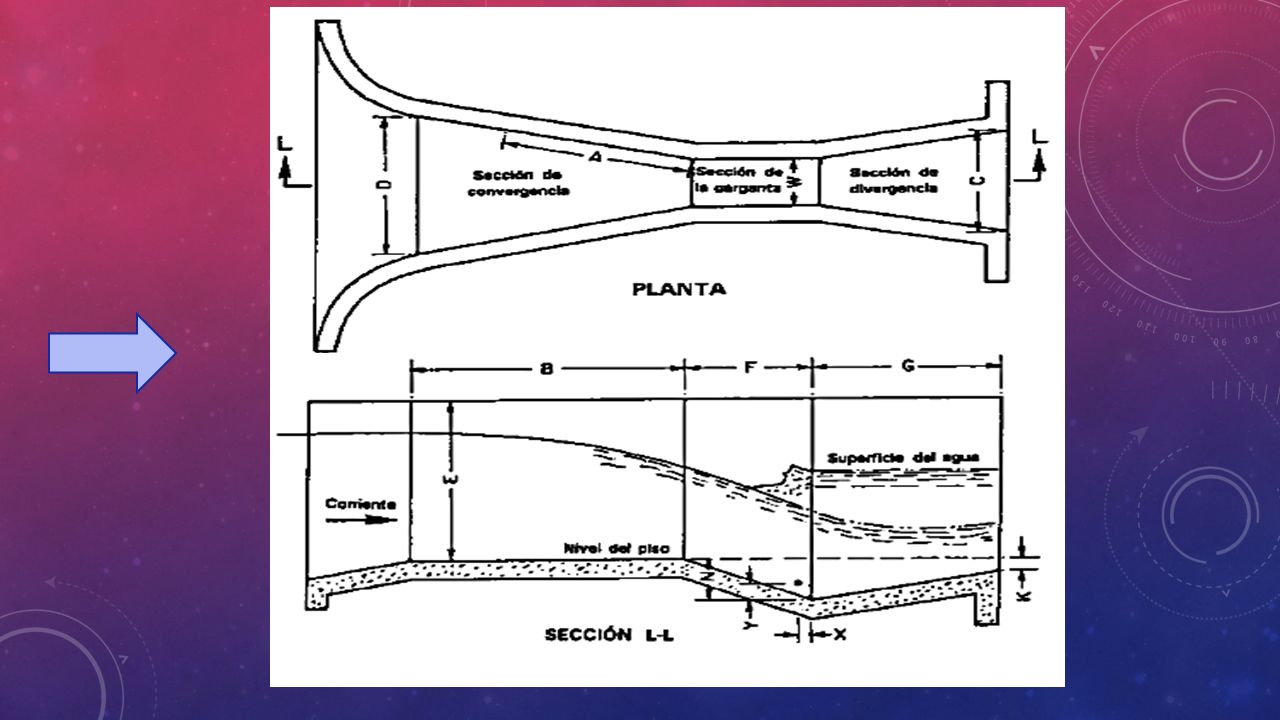

6

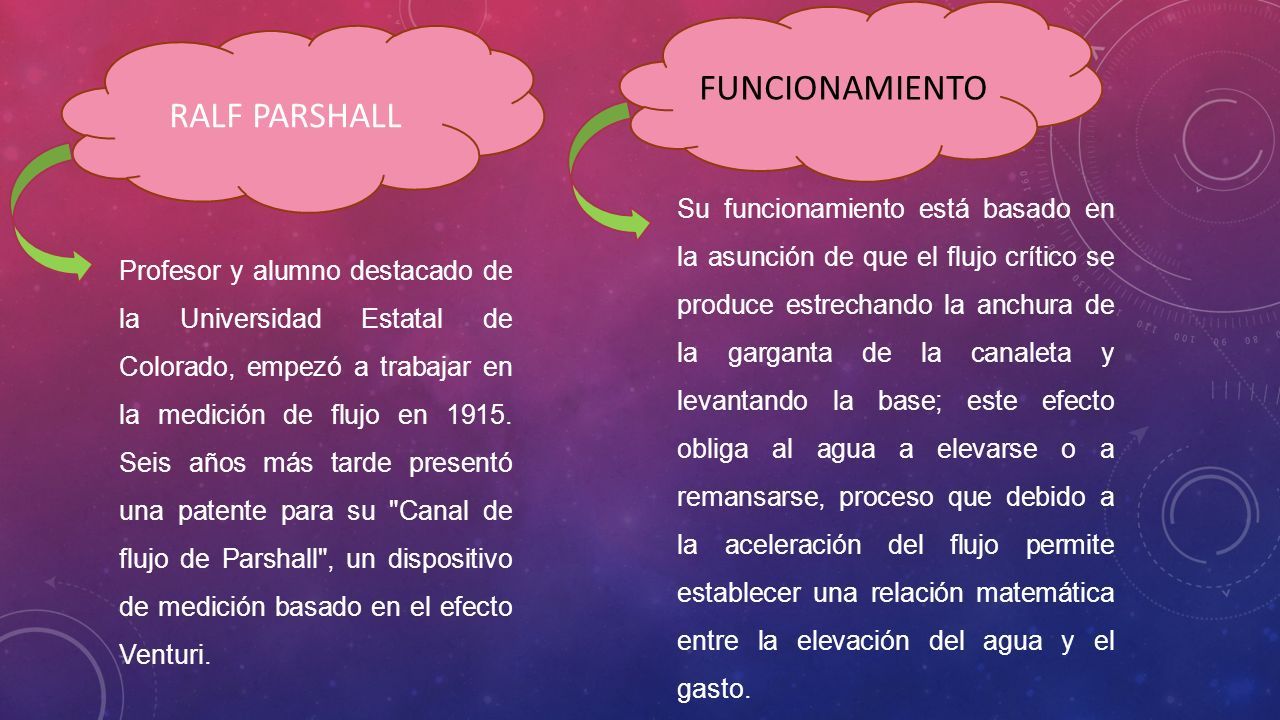

7 Profesor y alumno destacado de la Universidad Estatal de Colorado, empezó a trabajar en la medición de flujo en 1915. Seis años más tarde presentó una patente para su "Canal de flujo de Parshall", un dispositivo de medición basado en el efecto Venturi. Su funcionamiento está basado en la asunción de que el flujo crítico se produce estrechando la anchura de la garganta de la canaleta y levantando la base; este efecto obliga al agua a elevarse o a remansarse, proceso que debido a la aceleración del flujo permite establecer una relación matemática entre la elevación del agua y el gasto. FUNCIONAMIENTO RALF PARSHALL

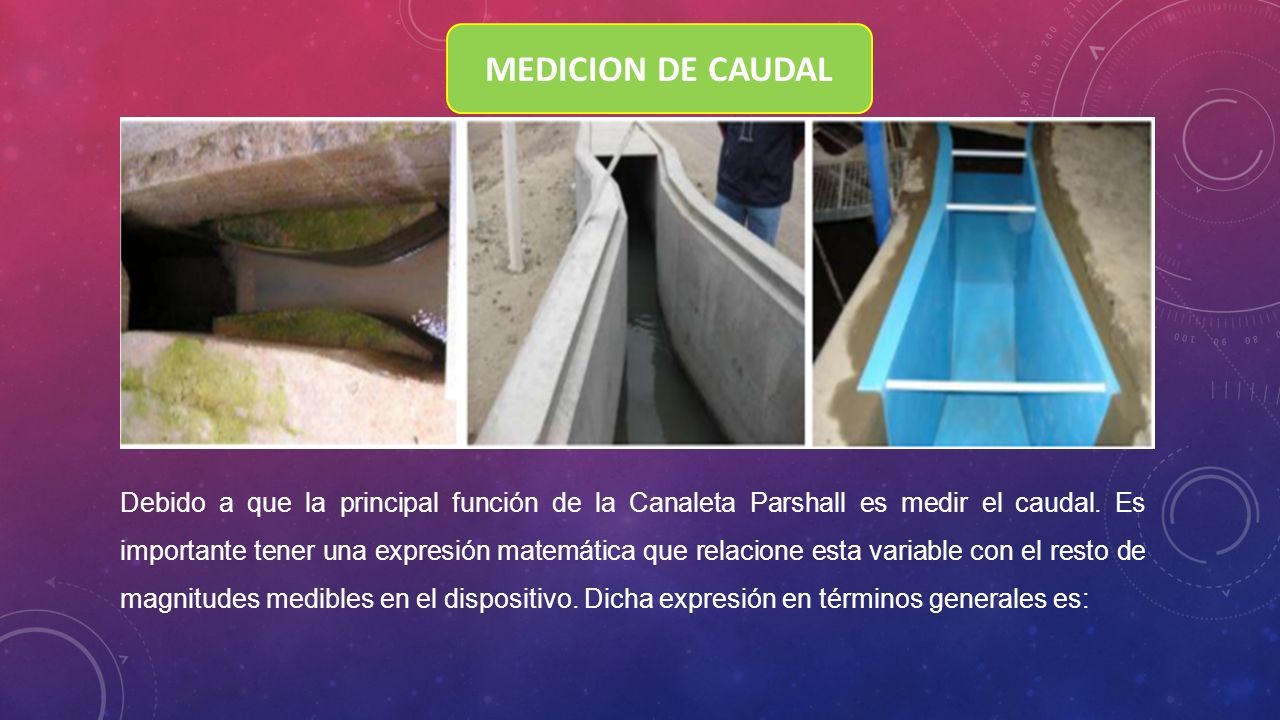

8 Debido a que la principal función de la Canaleta Parshall es medir el caudal. Es importante tener una expresión matemática que relacione esta variable con el resto de magnitudes medibles en el dispositivo. Dicha expresión en términos generales es: MEDICION DE CAUDAL

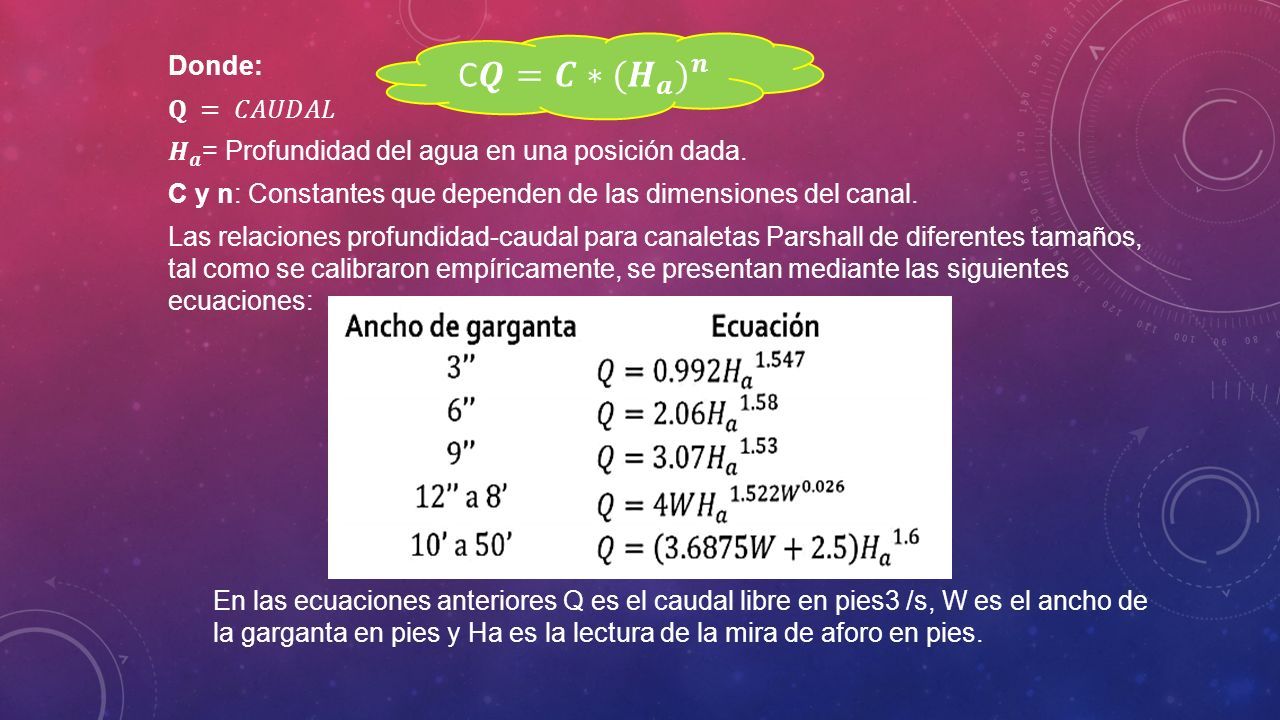

9 En las ecuaciones anteriores Q es el caudal libre en pies3 /s, W es el ancho de la garganta en pies y Ha es la lectura de la mira de aforo en pies.

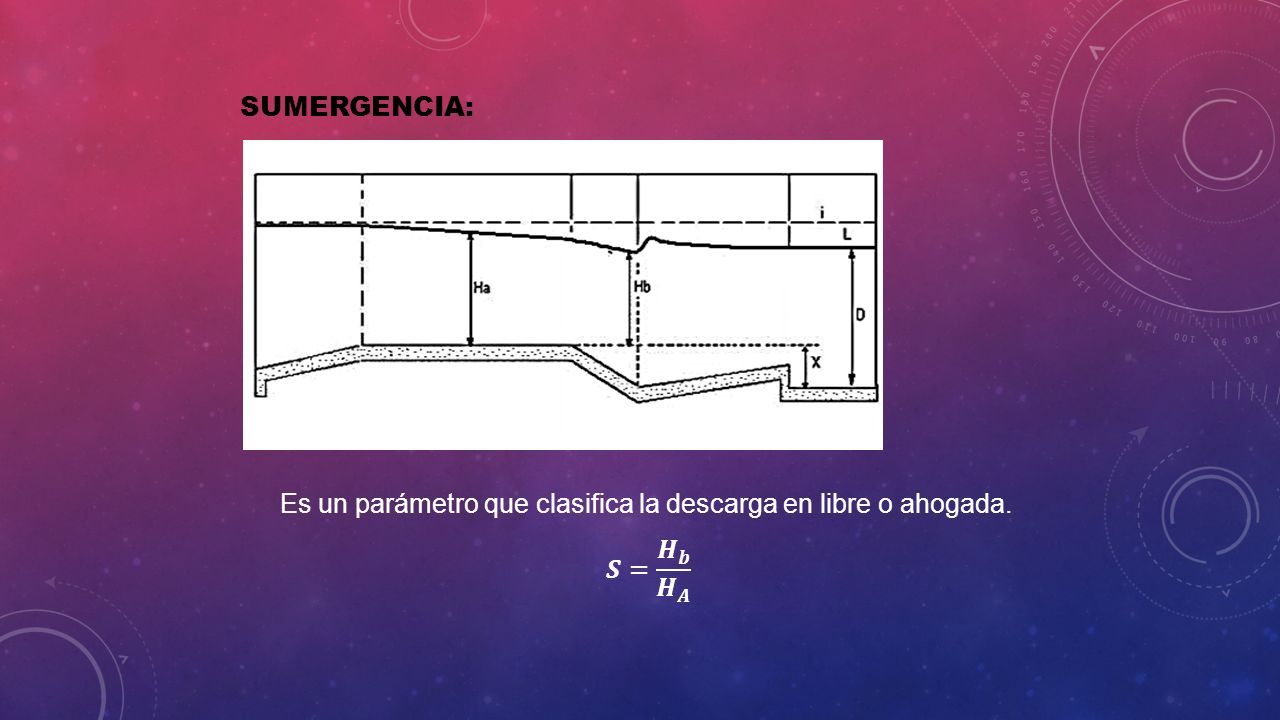

10 SUMERGENCIA:

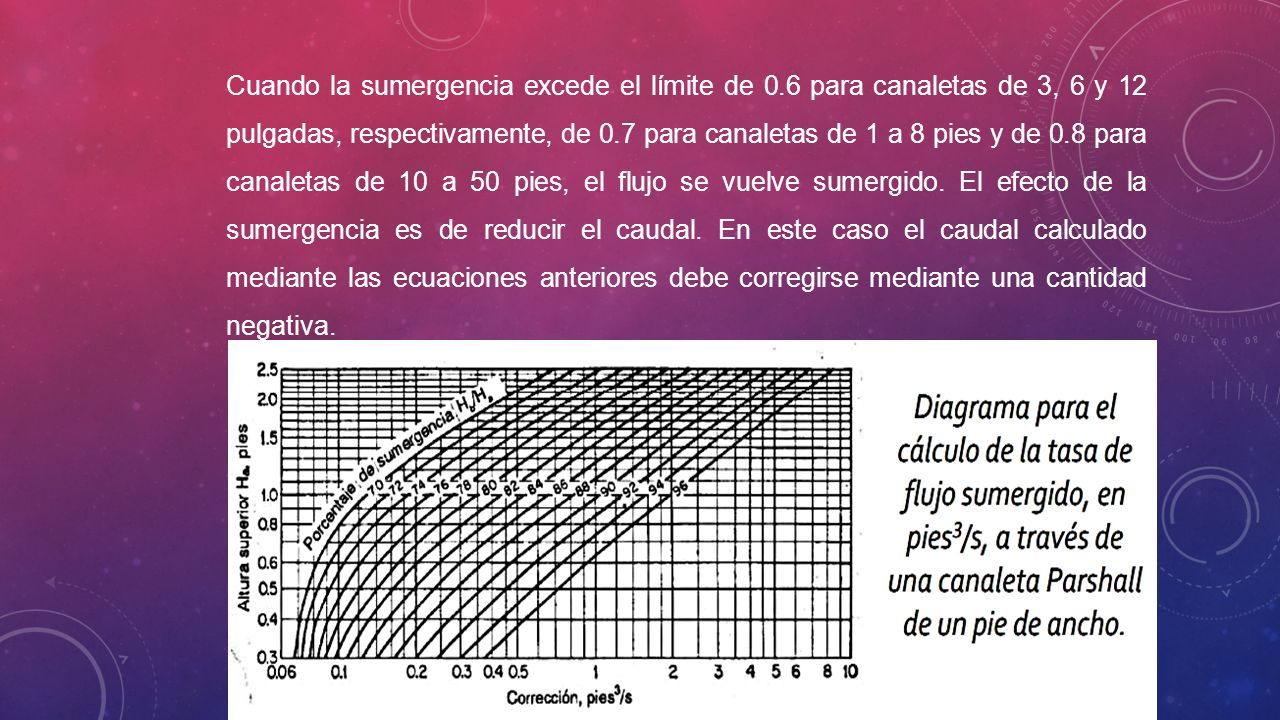

11 Cuando la sumergencia excede el límite de 0.6 para canaletas de 3, 6 y 12 pulgadas, respectivamente, de 0.7 para canaletas de 1 a 8 pies y de 0.8 para canaletas de 10 a 50 pies, el flujo se vuelve sumergido. El efecto de la sumergencia es de reducir el caudal. En este caso el caudal calculado mediante las ecuaciones anteriores debe corregirse mediante una cantidad negativa.

12 La corrección para la canaleta de un pie obtenida a través del gráfico anterior se hace aplicable a canaletas mayores multiplicando la corrección de la canaleta de un pie por el factor dado a continuación, de acuerdo con el tamaño particular de la canaleta que se utilice.

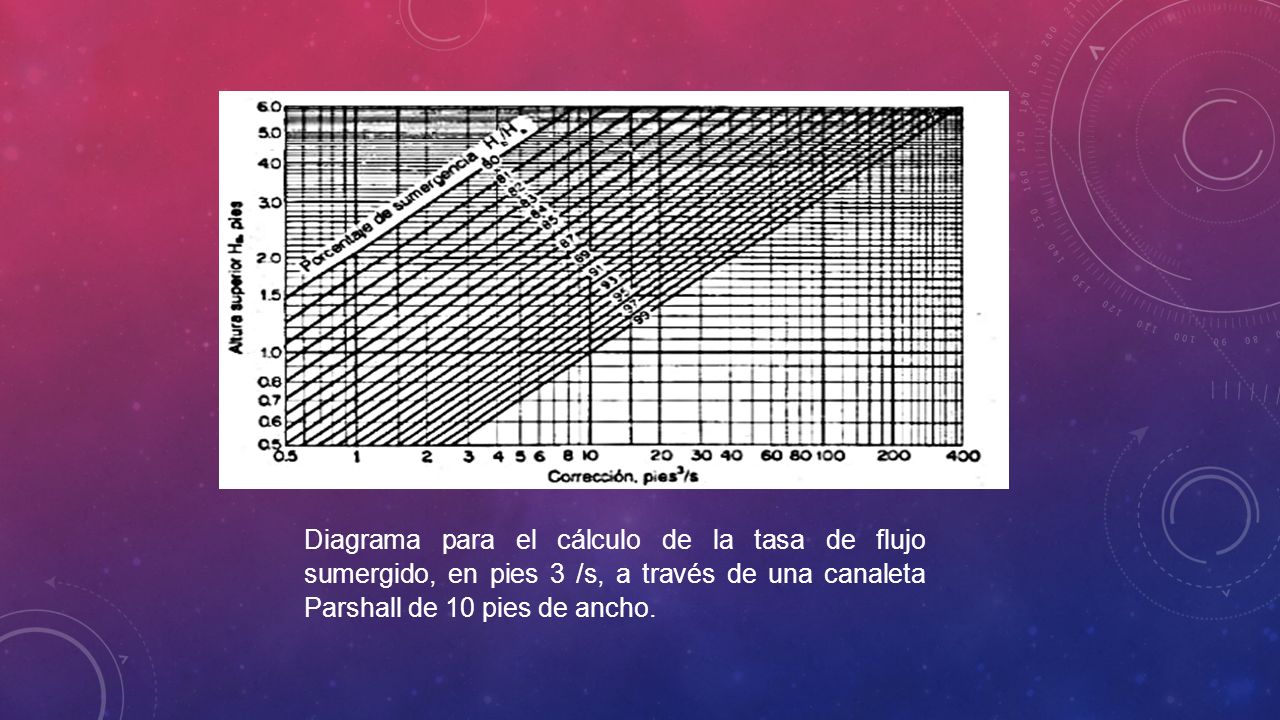

13 Diagrama para el cálculo de la tasa de flujo sumergido, en pies 3 /s, a través de una canaleta Parshall de 10 pies de ancho.

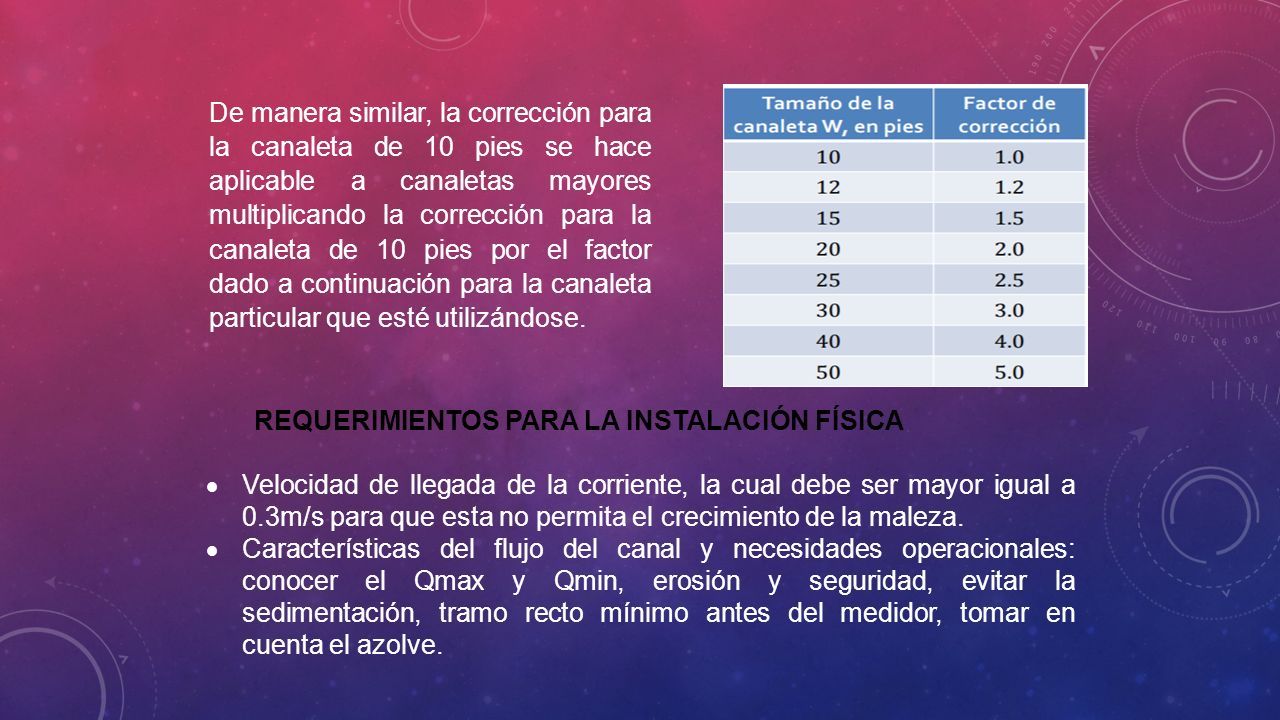

14 De manera similar, la corrección para la canaleta de 10 pies se hace aplicable a canaletas mayores multiplicando la corrección para la canaleta de 10 pies por el factor dado a continuación para la canaleta particular que esté utilizándose. REQUERIMIENTOS PARA LA INSTALACIÓN FÍSICA  Velocidad de llegada de la corriente, la cual debe ser mayor igual a 0.3m/s para que esta no permita el crecimiento de la maleza.  Características del flujo del canal y necesidades operacionales: conocer el Qmax y Qmin, erosión y seguridad, evitar la sedimentación, tramo recto mínimo antes del medidor, tomar en cuenta el azolve.

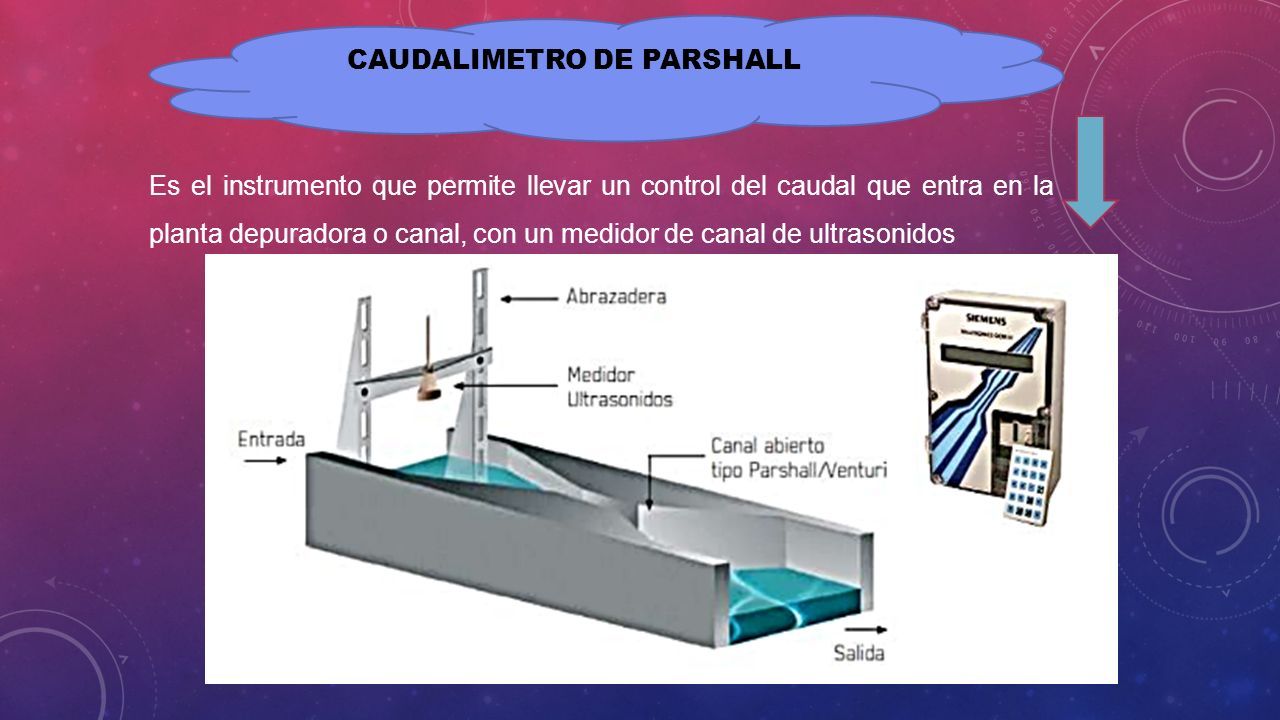

15 Es el instrumento que permite llevar un control del caudal que entra en la planta depuradora o canal, con un medidor de canal de ultrasonidos CAUDALIMETRO DE PARSHALL
