1 CONFIABILIDAD Profesor: Richard Quiroz Exponentes: David medina José Galicia. Universidad Experimental Francisco de Miranda Municipalización Universitaria Núcleo “Morón” Programa de Ingeniería Mecánica Asignatura: Principios de Mantenimiento 9° Semestre.

2 Confiabilidad La confiabilidad de un dispositivo en un instante (t) representa la probabilidad de que dicho dispositivo “sobreviva” a un instante, supuesto que estaba en perfectas condiciones operativas en el instante inicial y que va a estar sometido en el periodo (0,t) a unas condiciones operativas contempladas en su diseño.

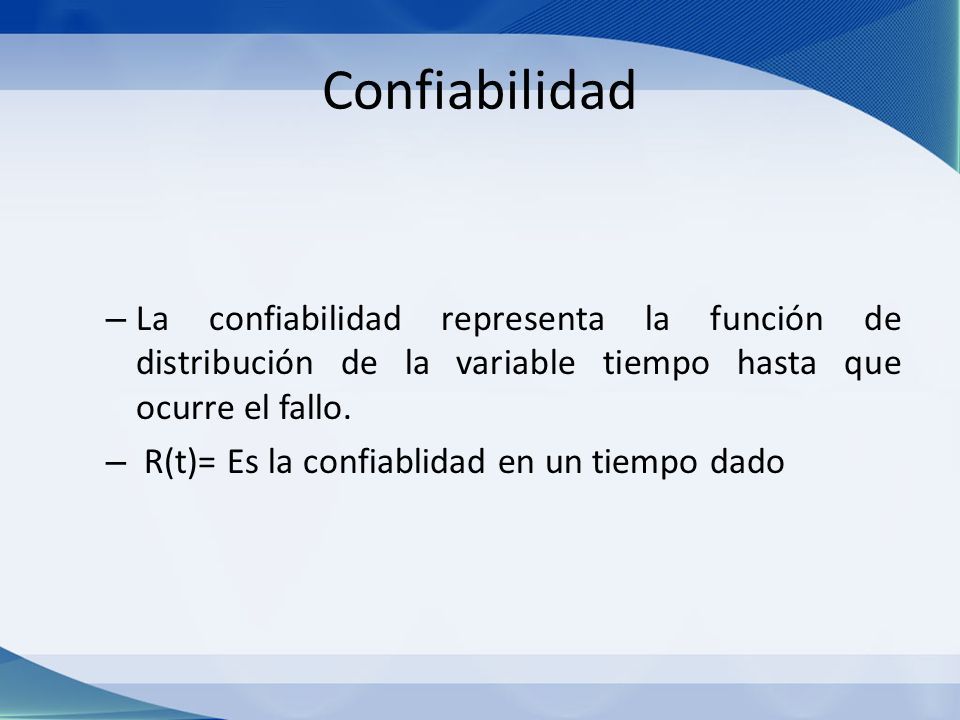

3 Confiabilidad – La confiabilidad representa la función de distribución de la variable tiempo hasta que ocurre el fallo. – R(t)= Es la confiablidad en un tiempo dado

4 Confiabilidad Descripta desde el punto de vista probabilístico: La confiabilidad de un dispositivo en el instante (t) R(t), viene definida en función de su tasa de fallo, La ecuación para fallas constantes es:

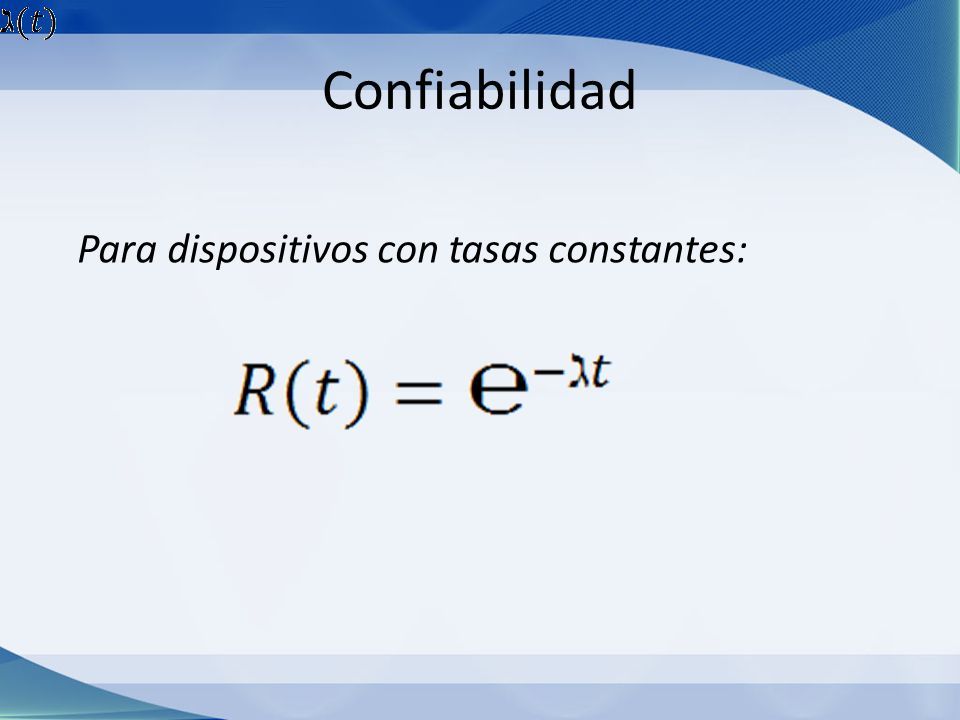

5 Confiabilidad Para dispositivos con tasas constantes:

6 Confiabilidad La tasa de fallos: Es un estimador de la confiabilidad y se expresa generalmente en “avería/hora”.

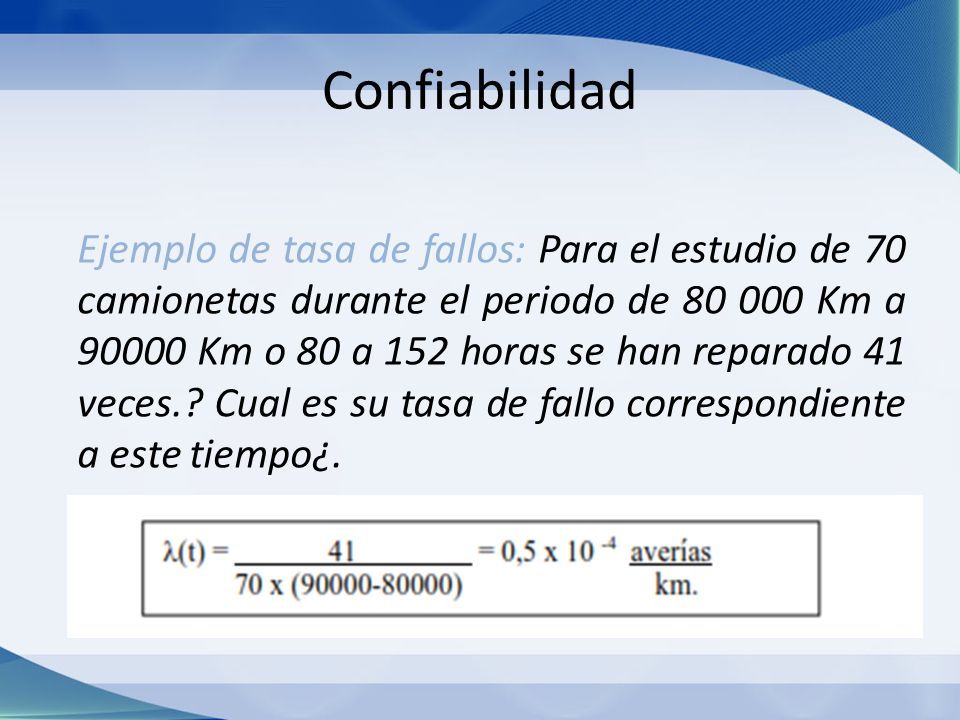

7 Confiabilidad Ejemplo de tasa de fallos: Para el estudio de 70 camionetas durante el periodo de 80 000 Km a 90000 Km o 80 a 152 horas se han reparado 41 veces.? Cual es su tasa de fallo correspondiente a este tiempo¿.

8 Aplicación de la Comfiabilidad 1.- Predecir la Confiabilidad que tendrá un nuevo diseño: Se hace atreves de modelos matemáticos, técnicas de diagrama de bloques, árbol de fallos. En los casos que aplique datos disponibles de diseños anteriores o empleando ensayos acelerados.

9 Aplicación de la Comfiabilidad 2.-Mejorar la calidad de un diseño: Reduciendo costes de fabricación y al mismo tiempo la fiabilidad de nuestro productos y la maquinaria con que se realiza.

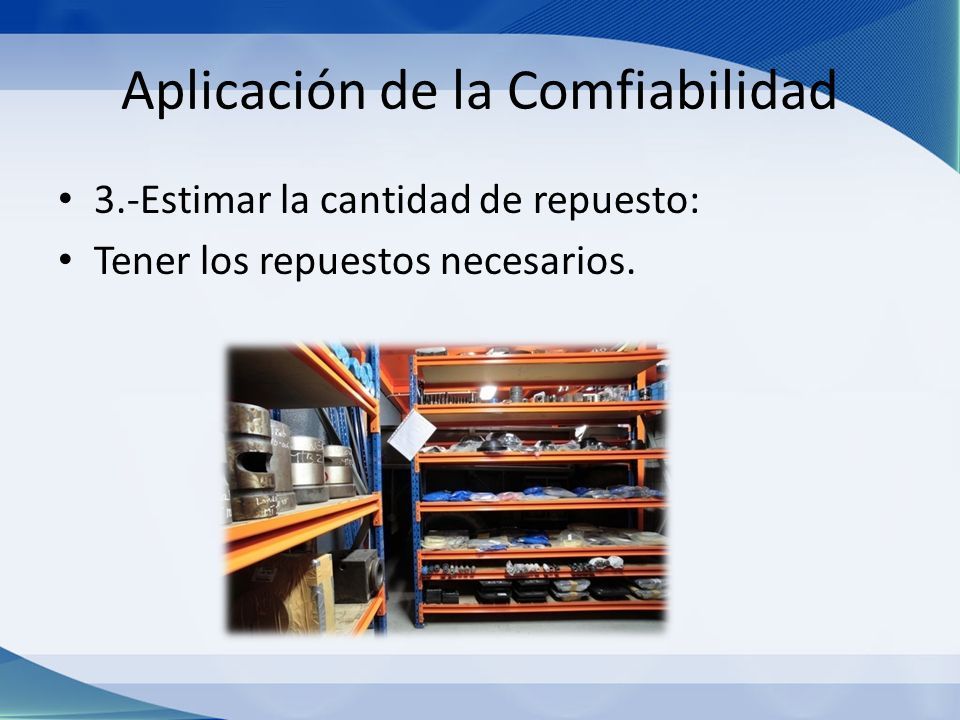

10 Aplicación de la Comfiabilidad 3.-Estimar la cantidad de repuesto: Tener los repuestos necesarios.

11 Aplicación de la Comfiabilidad 4.-Medir la confiabilidad en servicio: Analizando informes de reparación, tipos de fallas y datos históricos de funcionamiento.

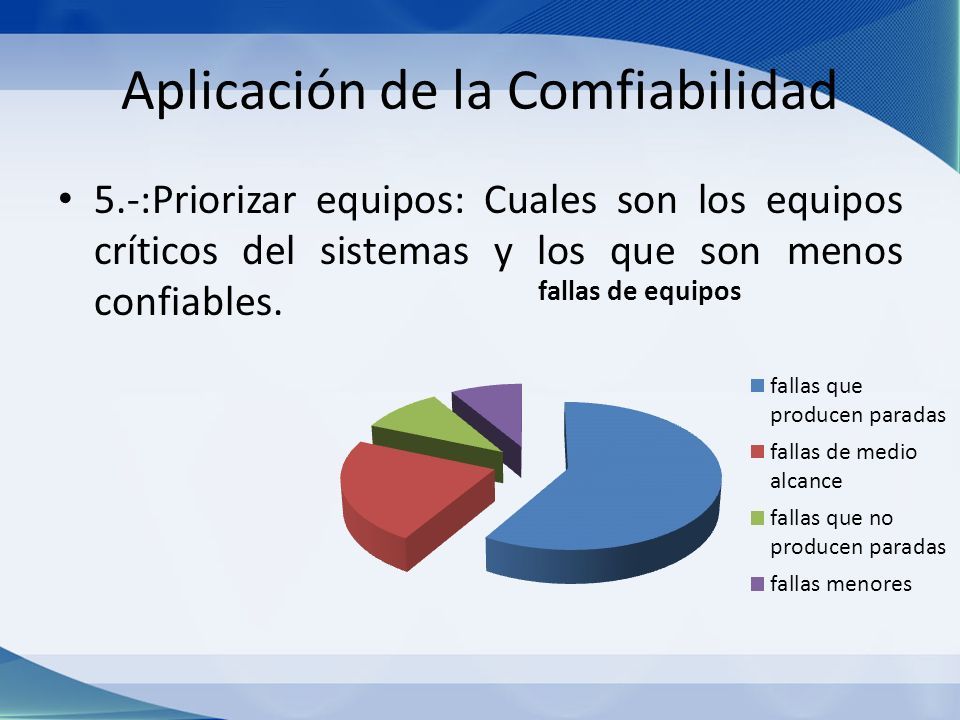

12 Aplicación de la Comfiabilidad 5.-:Priorizar equipos: Cuales son los equipos críticos del sistemas y los que son menos confiables.

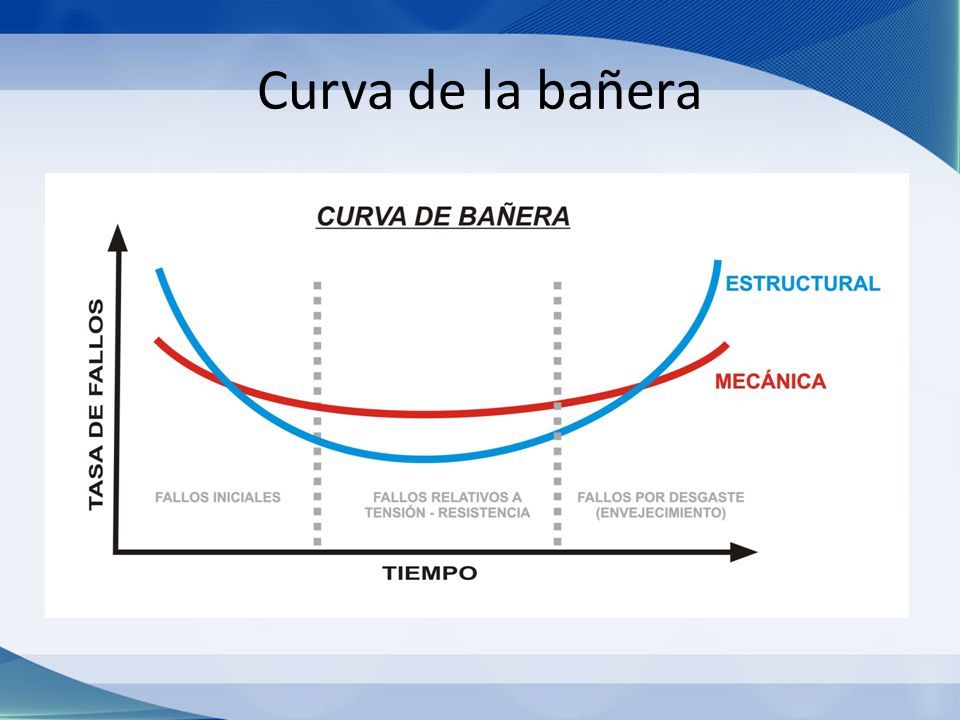

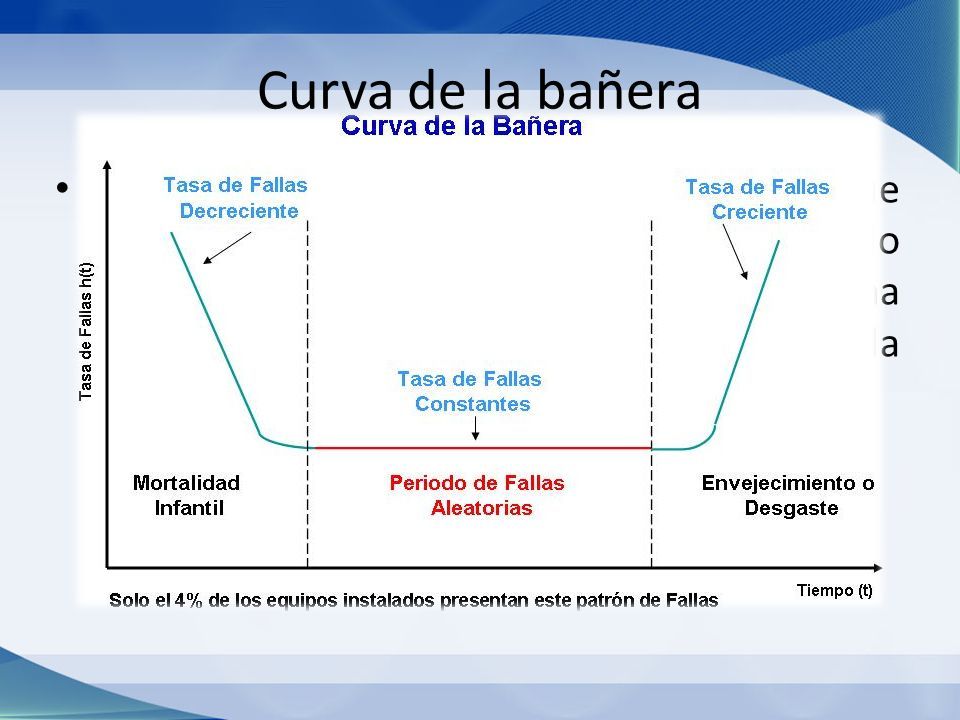

13 Curva de la bañera La curva de la bañera: es un gráfica que representa los fallos durante el período de vida útil de un sistema o máquina. Se llama así porque tiene la forma una bañera cortada a lo largo.

14 Curva de la bañera

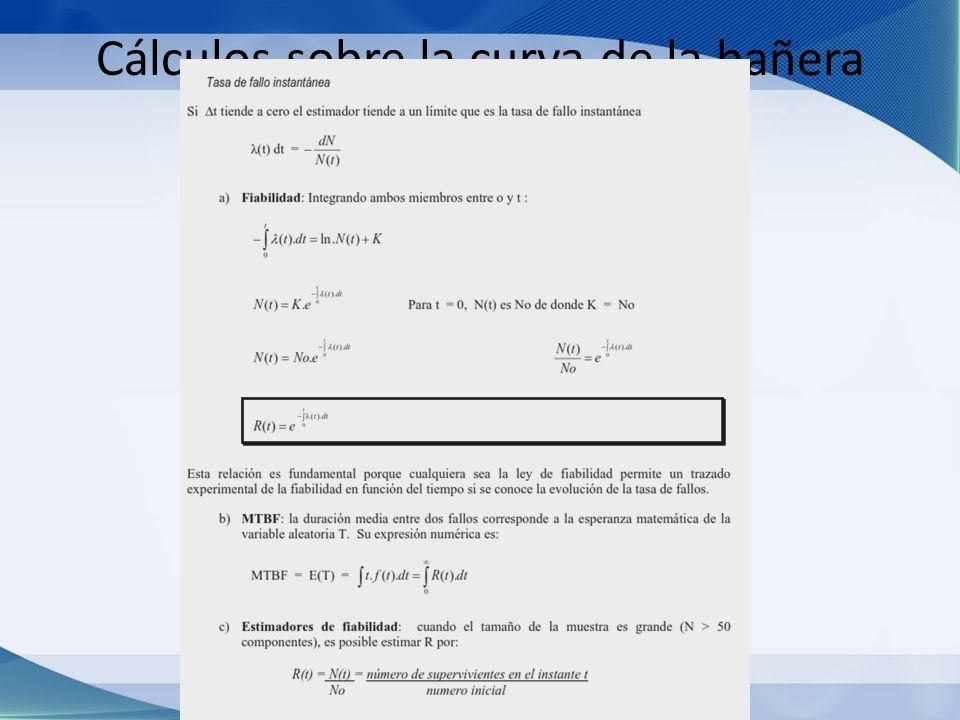

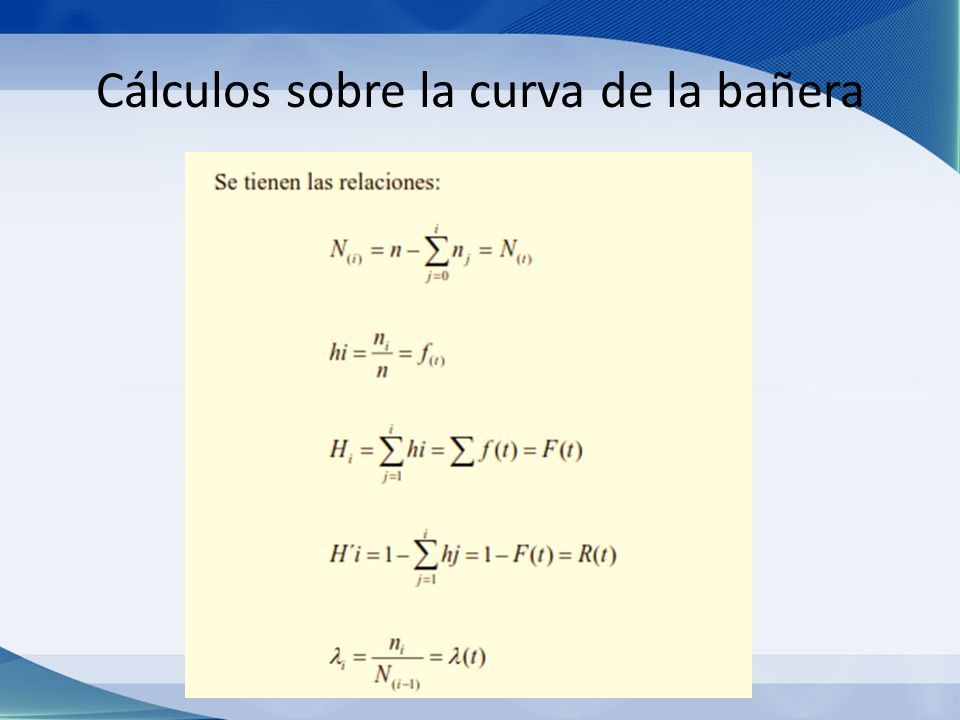

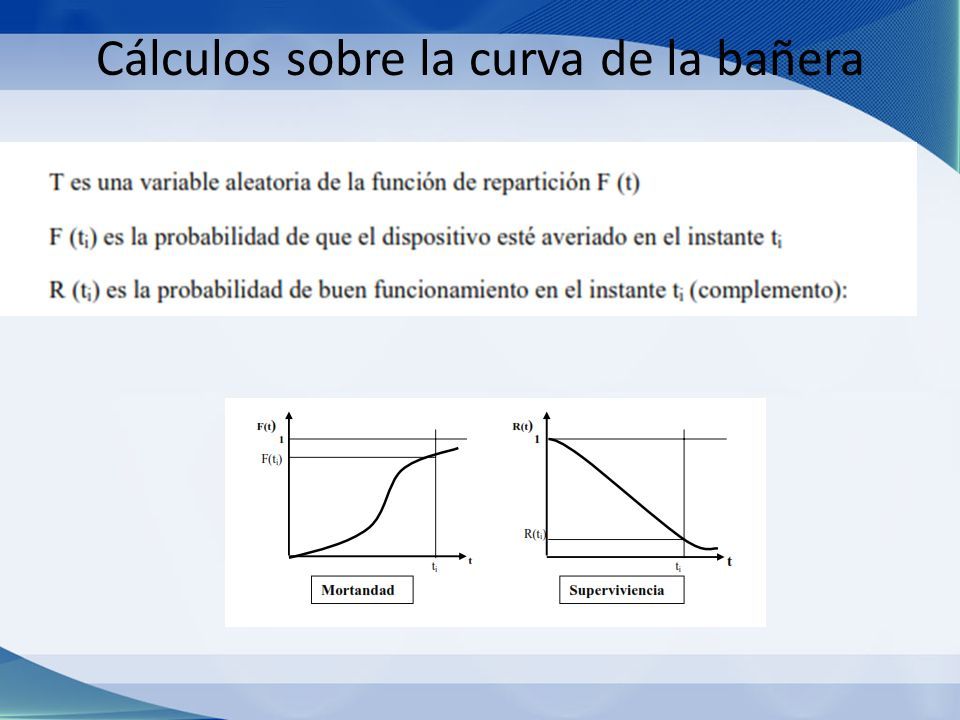

15 Cálculos sobre la curva de la bañera

16

17

18

19

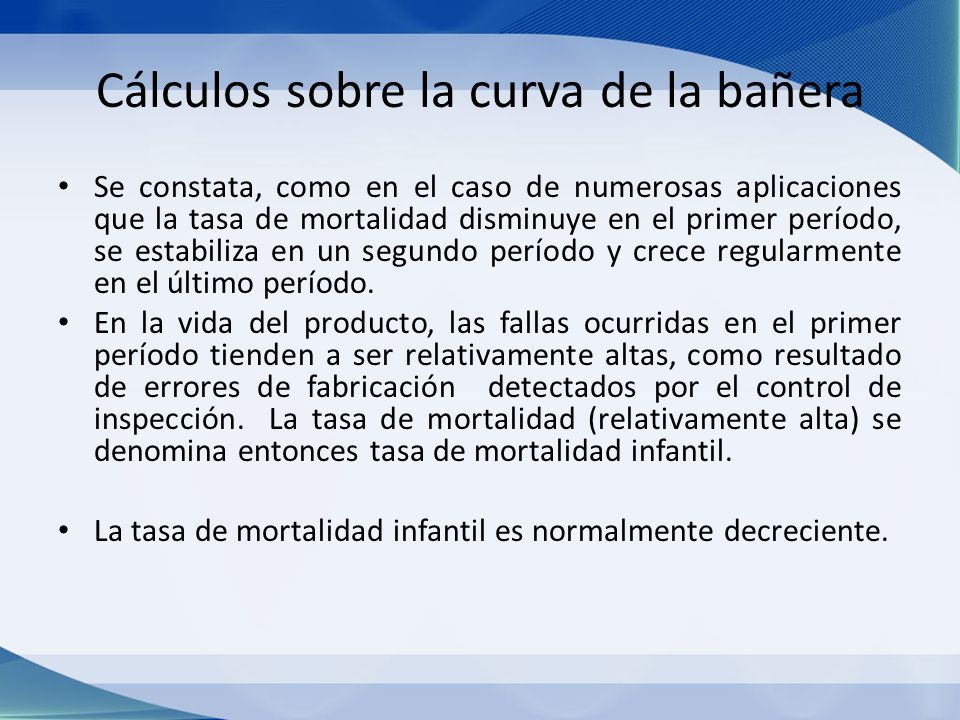

20 Se constata, como en el caso de numerosas aplicaciones que la tasa de mortalidad disminuye en el primer período, se estabiliza en un segundo período y crece regularmente en el último período. En la vida del producto, las fallas ocurridas en el primer período tienden a ser relativamente altas, como resultado de errores de fabricación detectados por el control de inspección. La tasa de mortalidad (relativamente alta) se denomina entonces tasa de mortalidad infantil. La tasa de mortalidad infantil es normalmente decreciente.

21 Cálculos sobre la curva de la bañera El segundo período de la vida de un producto está caracterizado por una tasa de mortalidad (aproximadamente) constante. Las unidades sufren desperfectos en este segundo período como resultado de causas no asignables “aleatorias” (como pueden ser los choques térmicos, maltrato, variabilidad de corriente eléctrica, etc.)

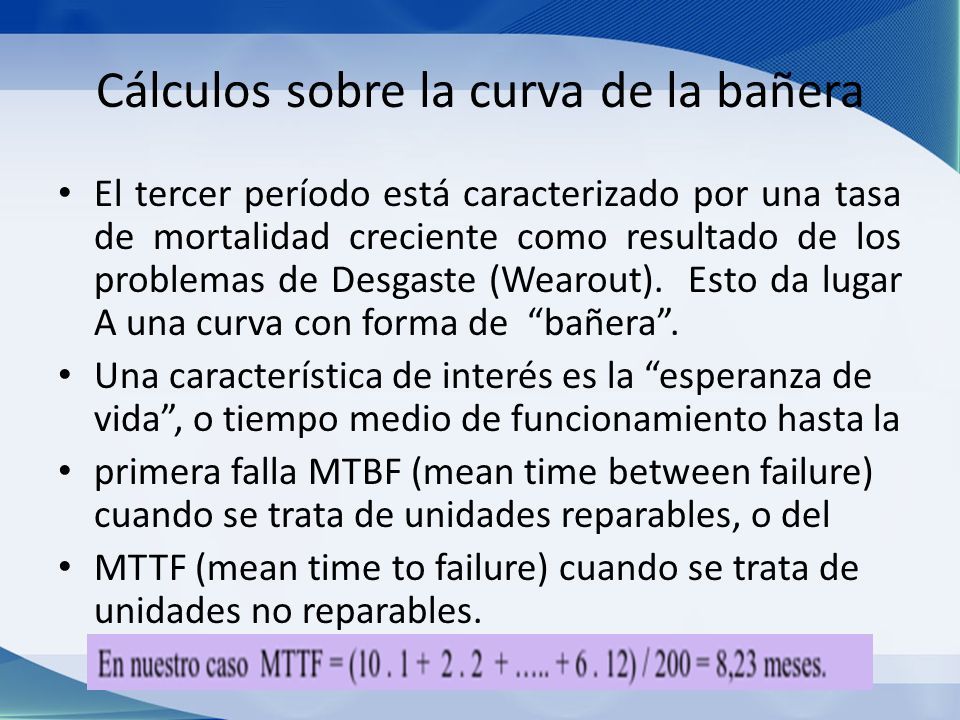

22 Cálculos sobre la curva de la bañera El tercer período está caracterizado por una tasa de mortalidad creciente como resultado de los problemas de Desgaste (Wearout). Esto da lugar A una curva con forma de “bañera”. Una característica de interés es la “esperanza de vida”, o tiempo medio de funcionamiento hasta la primera falla MTBF (mean time between failure) cuando se trata de unidades reparables, o del MTTF (mean time to failure) cuando se trata de unidades no reparables.

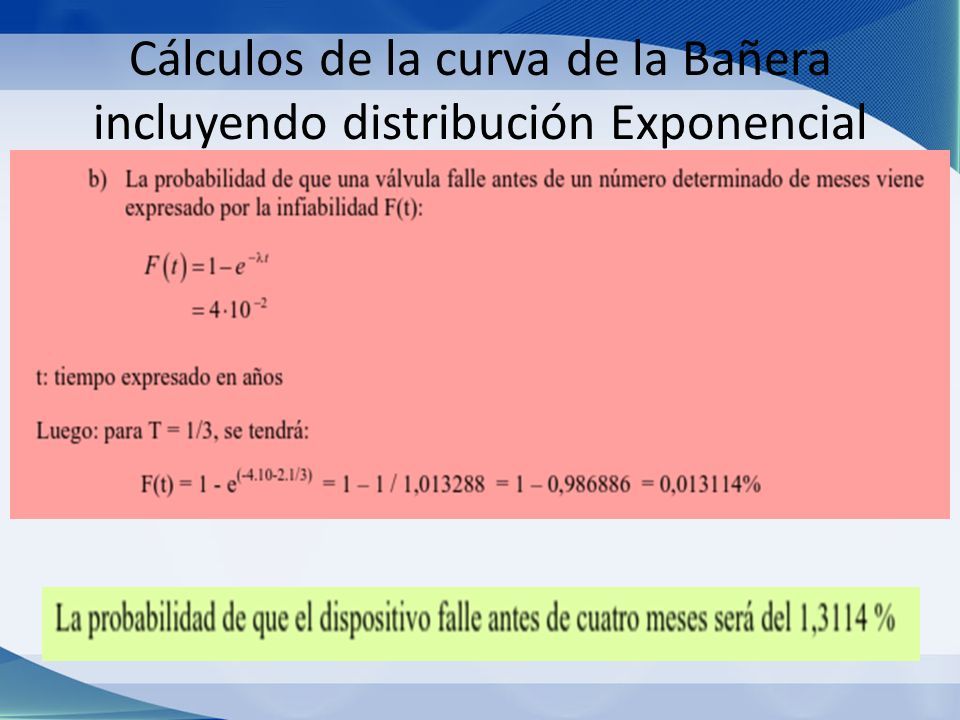

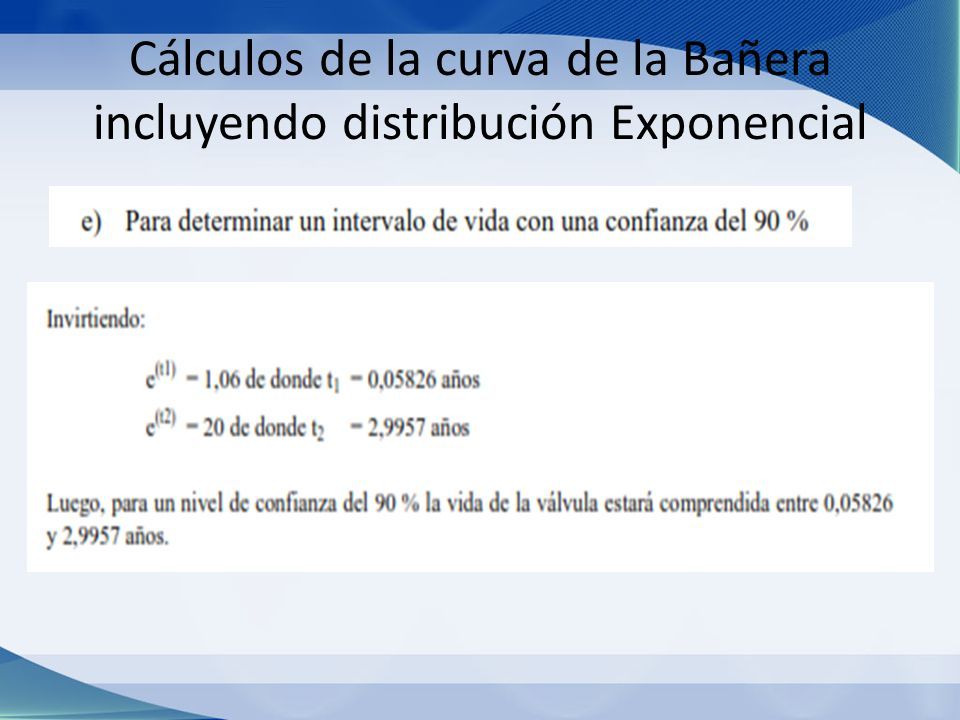

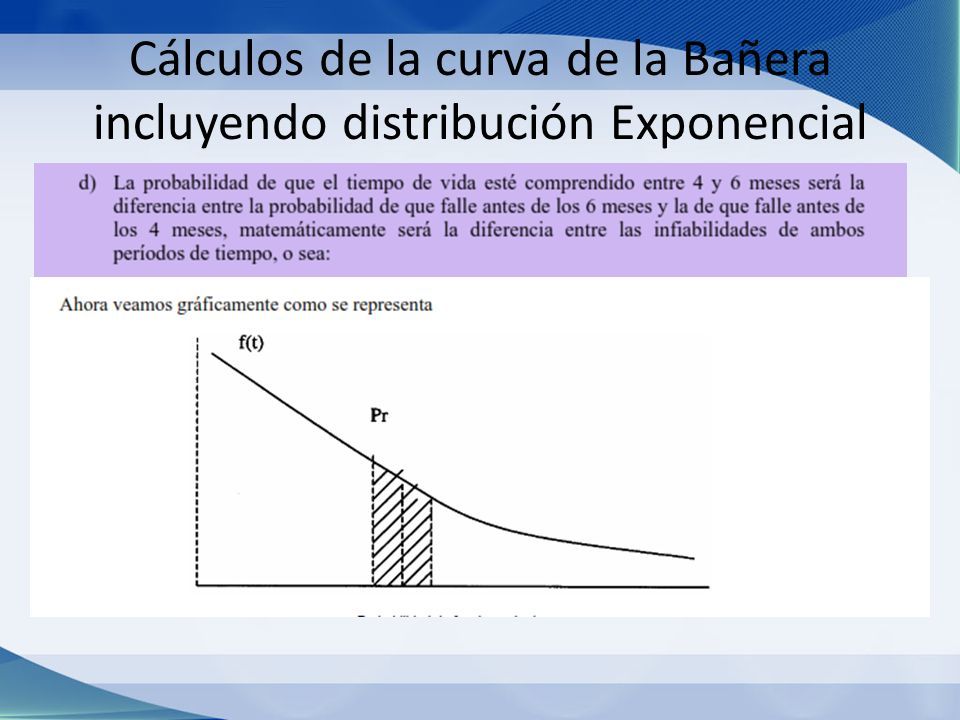

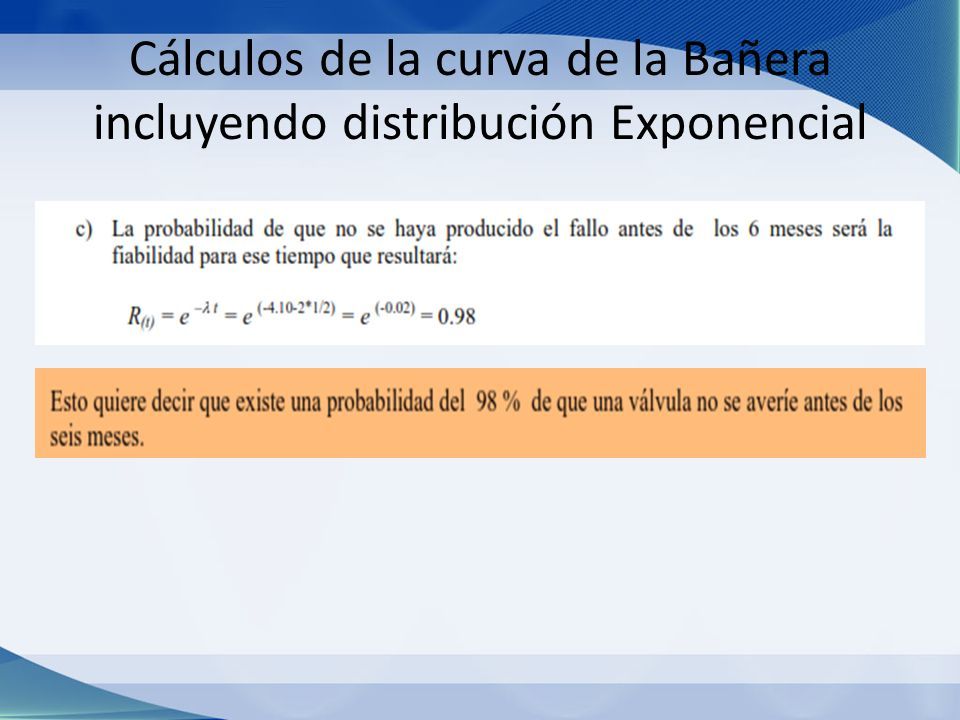

23 Cálculos de la curva de la Bañera incluyendo distribución Exponencial

24

25

26

27

28

29

30 Metodo de distribución de fallas de WEIBULL por tablas.

31 Confiabilidad en sistemas En la práctica nos encontramos con equipos, máquinas y sistemas complejos, compuestos de muchas partes dependientes unas de otras. Generalmente se utilizan dos configuraciones básicas: serie y paralelo, con las que se pueden confeccionar otras más complejas.

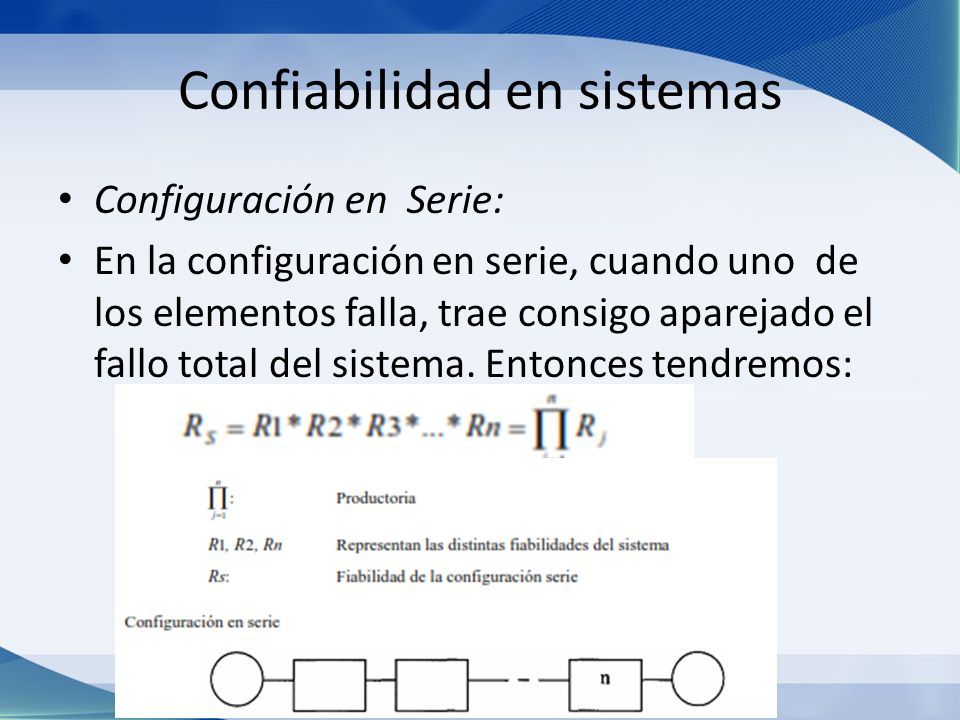

32 Confiabilidad en sistemas Configuración en Serie: En la configuración en serie, cuando uno de los elementos falla, trae consigo aparejado el fallo total del sistema. Entonces tendremos:

33 Confiabilidad en sistemas Configuración en Paralelo: En la configuración en paralelo, el sistema funciona siempre que funcione al menos uno de sus componentes. La falla se producirá únicamente cuando fallen todos sus elementos. Entonces tendremos:

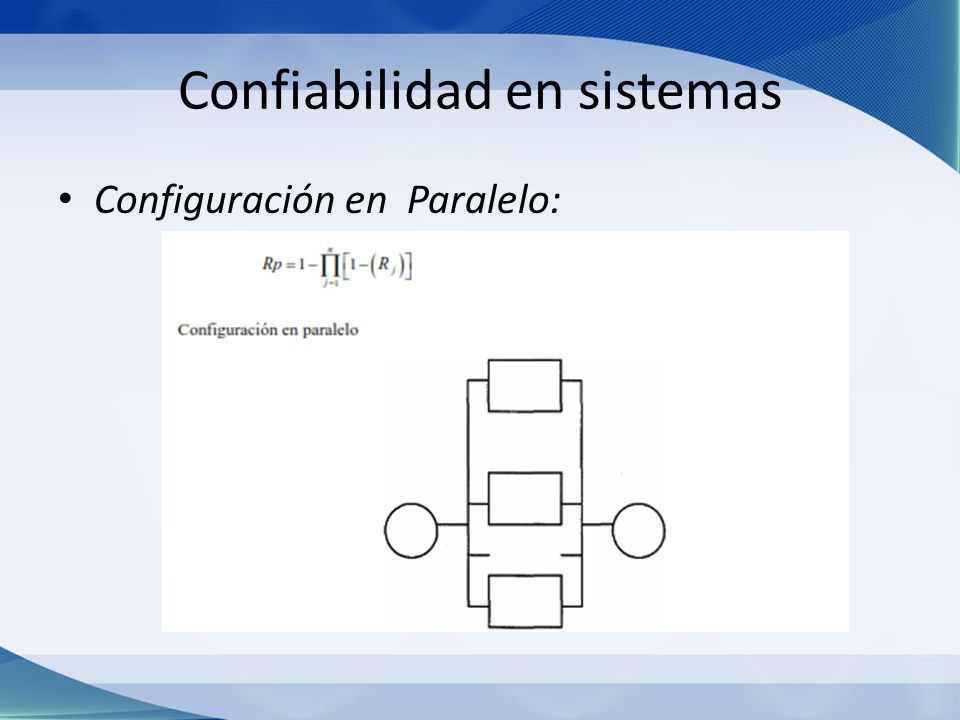

34 Confiabilidad en sistemas Configuración en Paralelo:

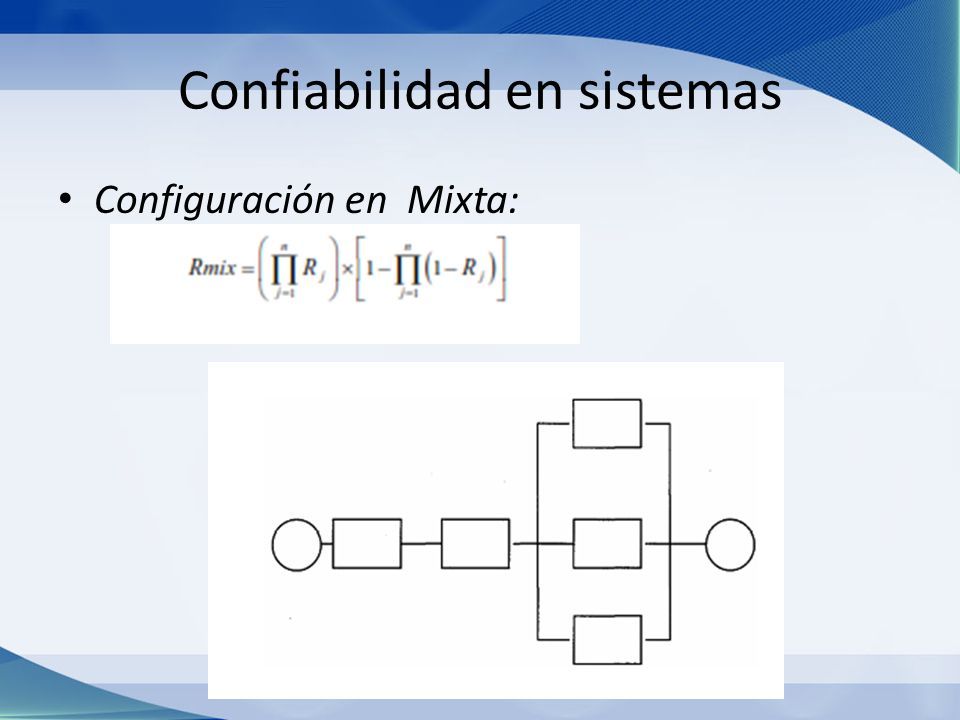

35 Confiabilidad en sistemas Configuración en Mixta:

36 MUCHAS GRACIAS………
