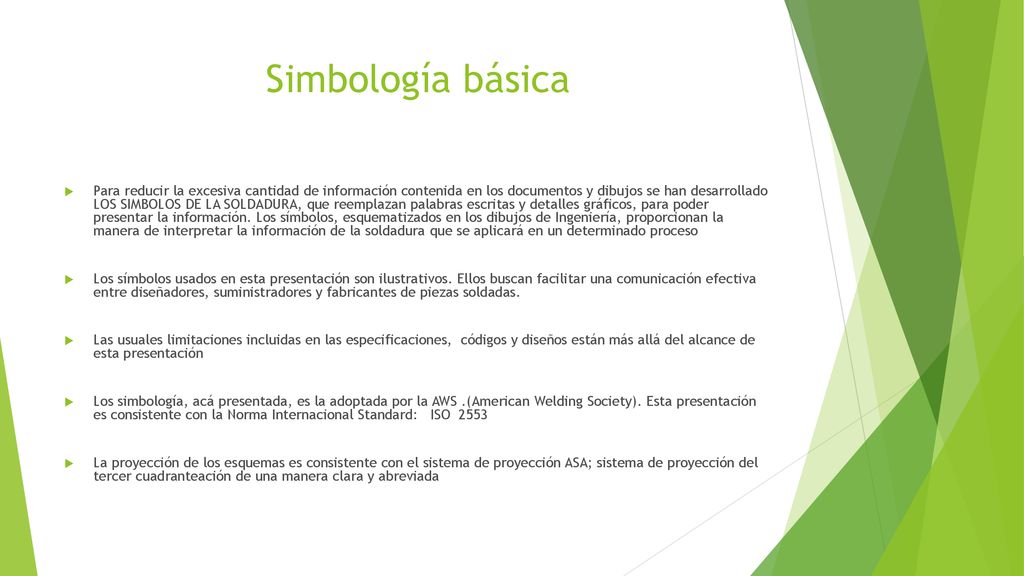

2 Simbología básica Para reducir la excesiva cantidad de información contenida en los documentos y dibujos se han desarrollado LOS SIMBOLOS DE LA SOLDADURA, que reemplazan palabras escritas y detalles gráficos, para poder presentar la información. Los símbolos, esquematizados en los dibujos de Ingeniería, proporcionan la manera de interpretar la información de la soldadura que se aplicará en un determinado proceso Los símbolos usados en esta presentación son ilustrativos. Ellos buscan facilitar una comunicación efectiva entre diseñadores, suministradores y fabricantes de piezas soldadas. Las usuales limitaciones incluidas en las especificaciones, códigos y diseños están más allá del alcance de esta presentación Los simbología, acá presentada, es la adoptada por la AWS .(American Welding Society). Esta presentación es consistente con la Norma Internacional Standard: ISO 2553 La proyección de los esquemas es consistente con el sistema de proyección ASA; sistema de proyección del tercer cuadranteación de una manera clara y abreviada

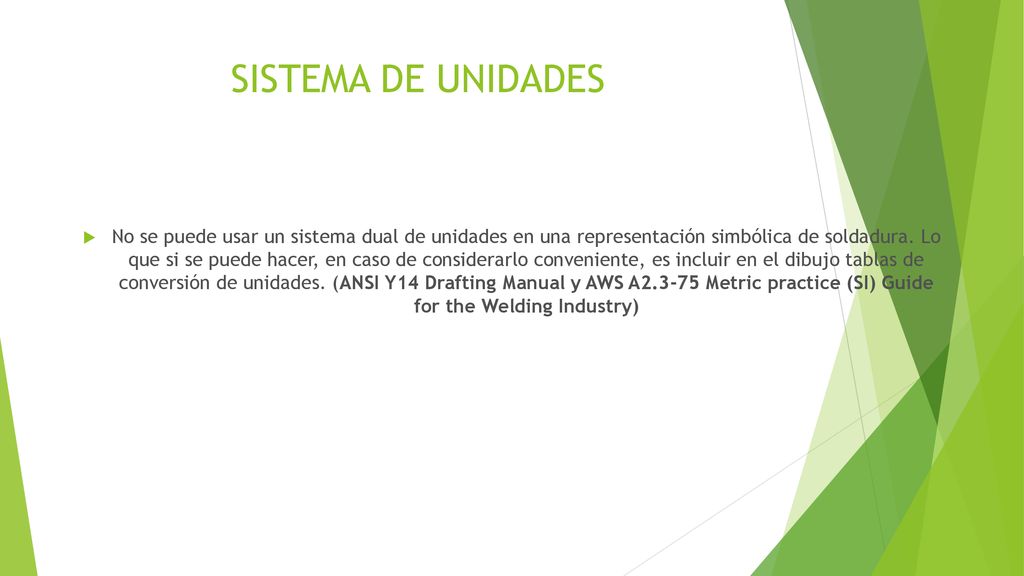

3 SISTEMA DE UNIDADES No se puede usar un sistema dual de unidades en una representación simbólica de soldadura. Lo que si se puede hacer, en caso de considerarlo conveniente, es incluir en el dibujo tablas de conversión de unidades. (ANSI Y14 Drafting Manual y AWS A Metric practice (SI) Guide for the Welding Industry)

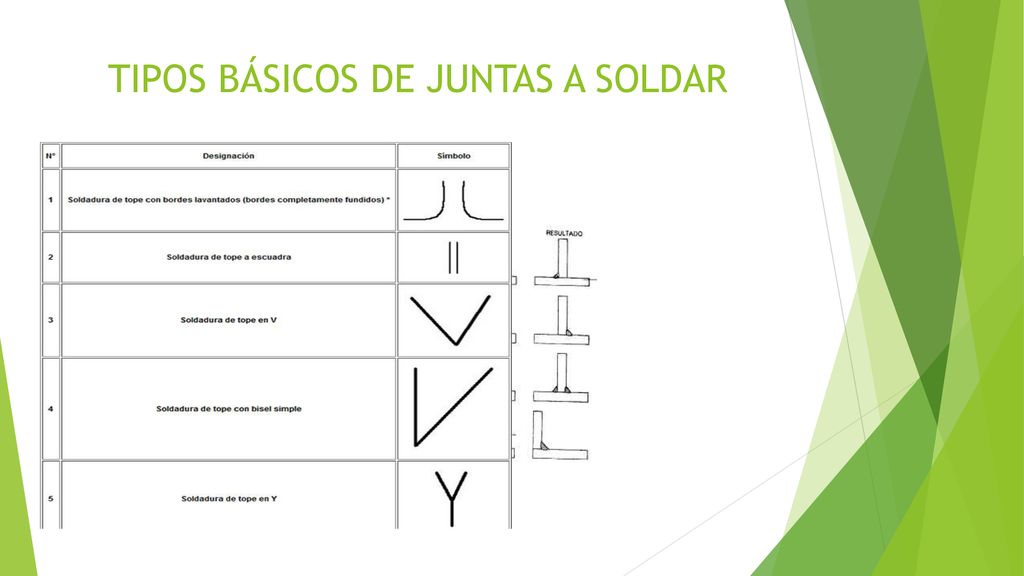

4 TIPOS BÁSICOS DE JUNTAS A SOLDAR

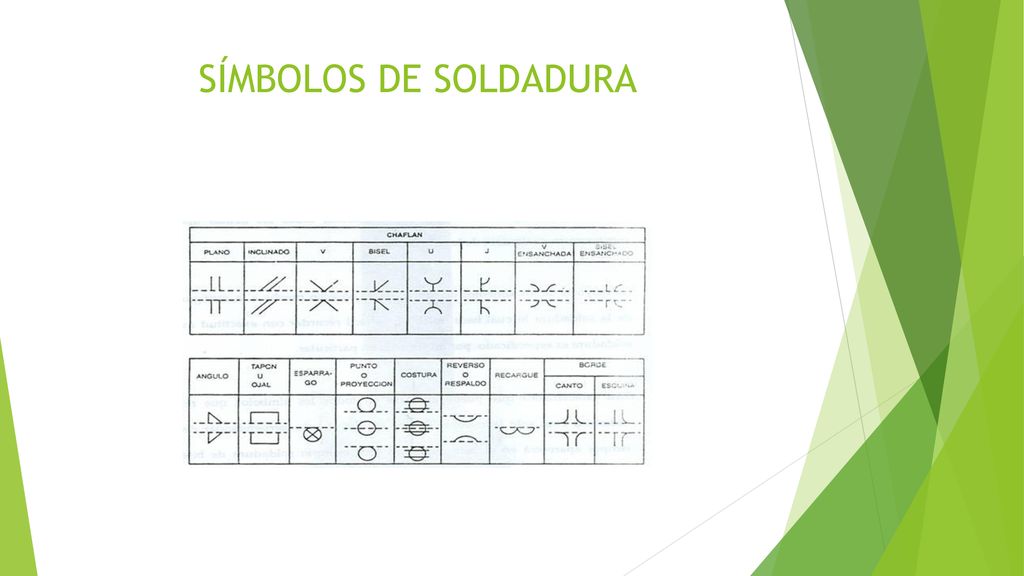

5 SÍMBOLOS DE SOLDADURA

6 REPRESENTACIÓN DE SÍMBOLOS SUPLEMENTARIOS

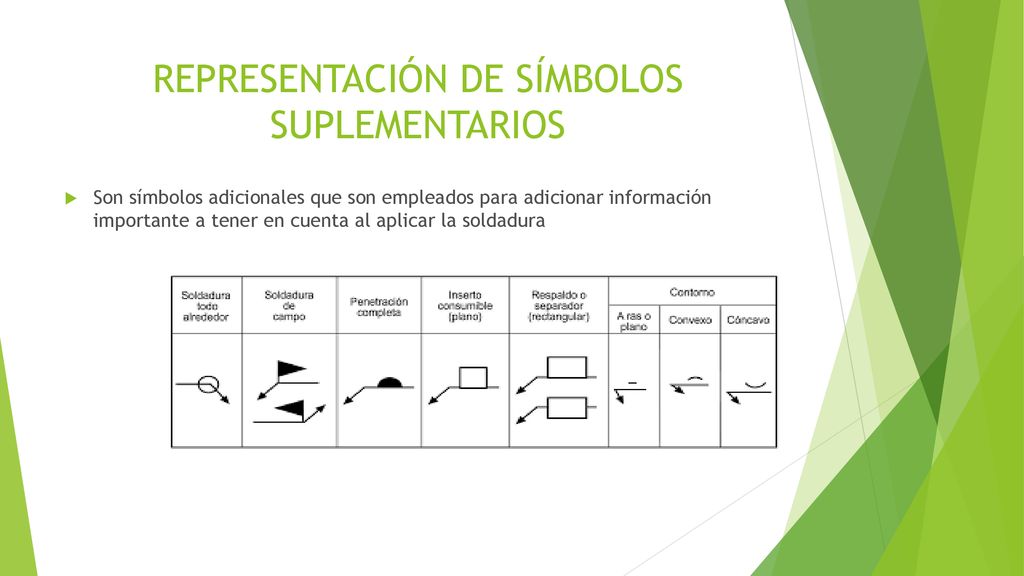

Son símbolos adicionales que son empleados para adicionar información importante a tener en cuenta al aplicar la soldadura

7 TERMINOS ACOMPAÑANTES DE LOS SIMBOLOS

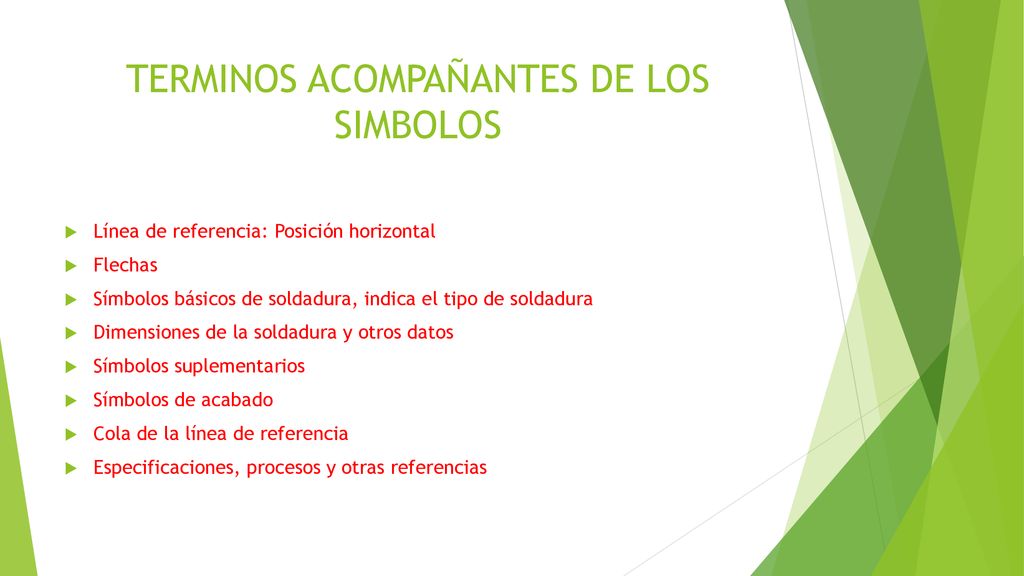

Línea de referencia: Posición horizontal Flechas Símbolos básicos de soldadura, indica el tipo de soldadura Dimensiones de la soldadura y otros datos Símbolos suplementarios Símbolos de acabado Cola de la línea de referencia Especificaciones, procesos y otras referencias

8 UBICACIÓN DE LA SOLDADURA EN LA JUNTA, SEGÚN POSICIÓN DEL SÍMBOLO EN LÍNEA DE REFERENCIA

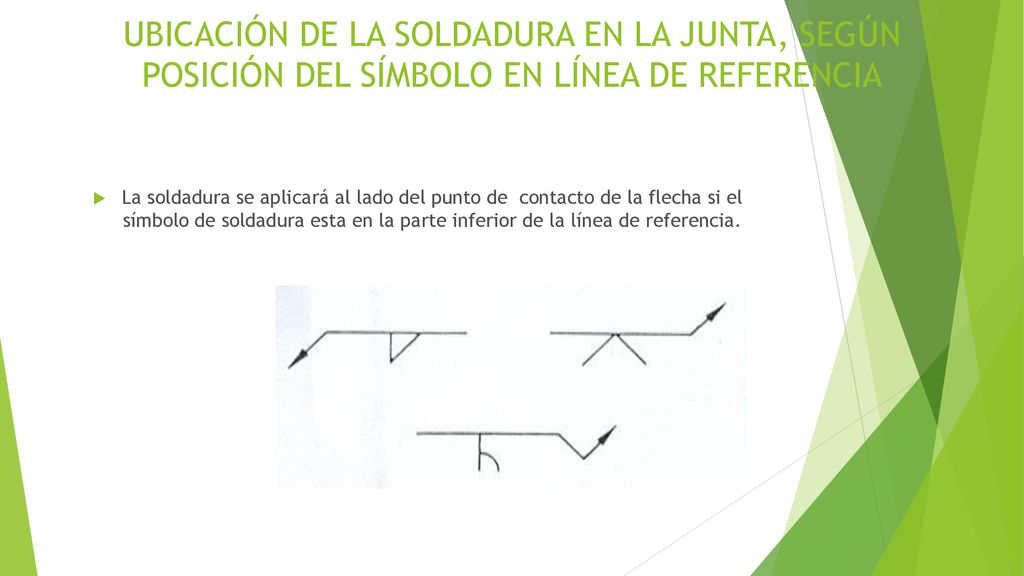

La soldadura se aplicará al lado del punto de contacto de la flecha si el símbolo de soldadura esta en la parte inferior de la línea de referencia.

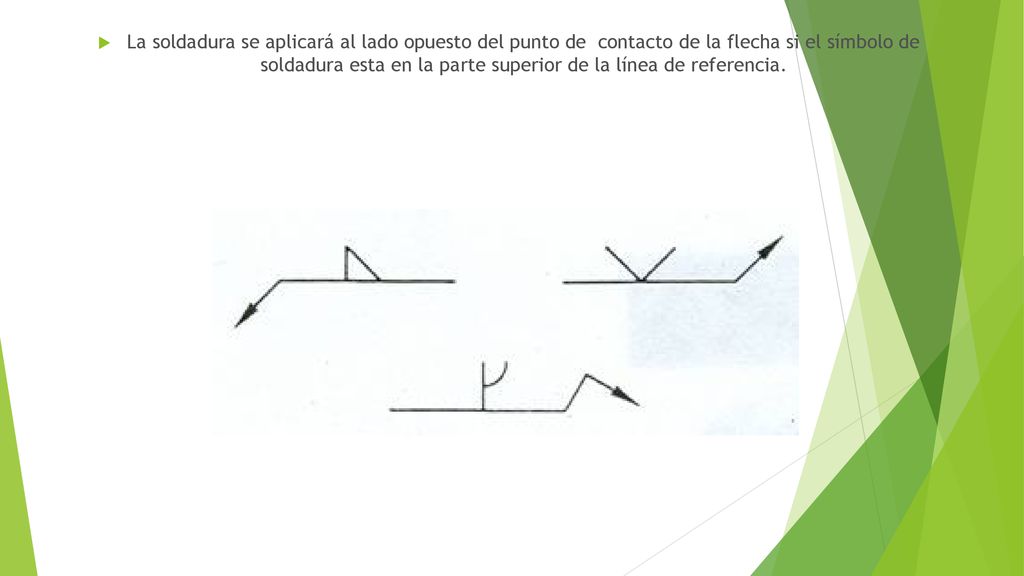

9 La soldadura se aplicará al lado opuesto del punto de contacto de la flecha si el símbolo de soldadura esta en la parte superior de la línea de referencia.

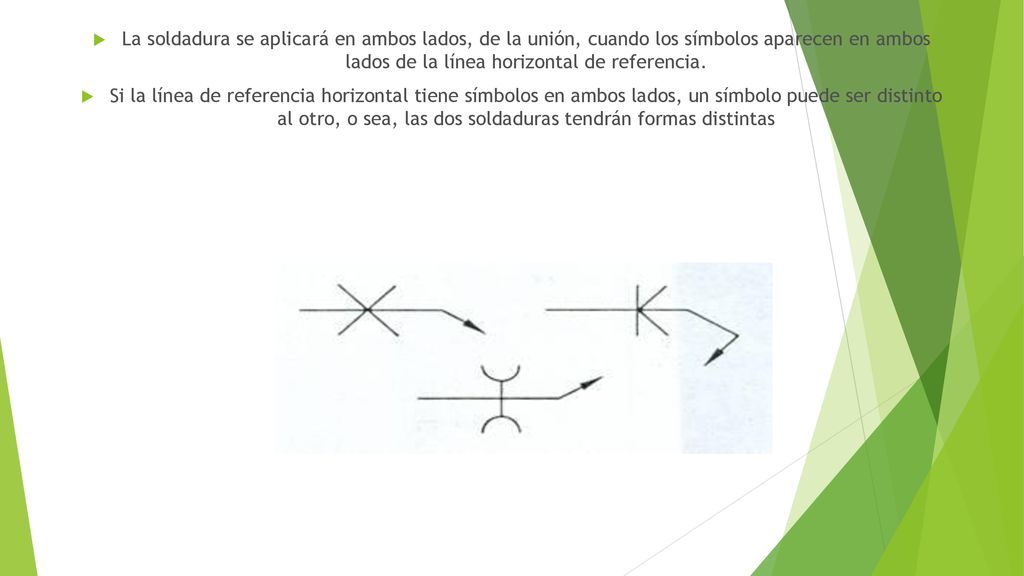

10 La soldadura se aplicará en ambos lados, de la unión, cuando los símbolos aparecen en ambos lados de la línea horizontal de referencia. Si la línea de referencia horizontal tiene símbolos en ambos lados, un símbolo puede ser distinto al otro, o sea, las dos soldaduras tendrán formas distintas

11 INFORMACIÓN UBICADA EN LA COLA DE LA LÍNEA DE REFERENCIA

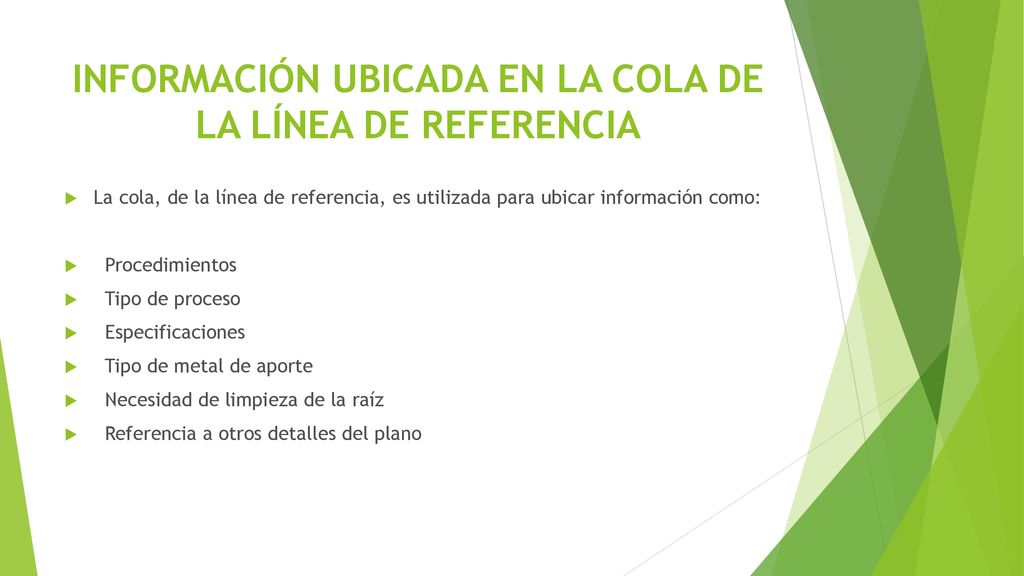

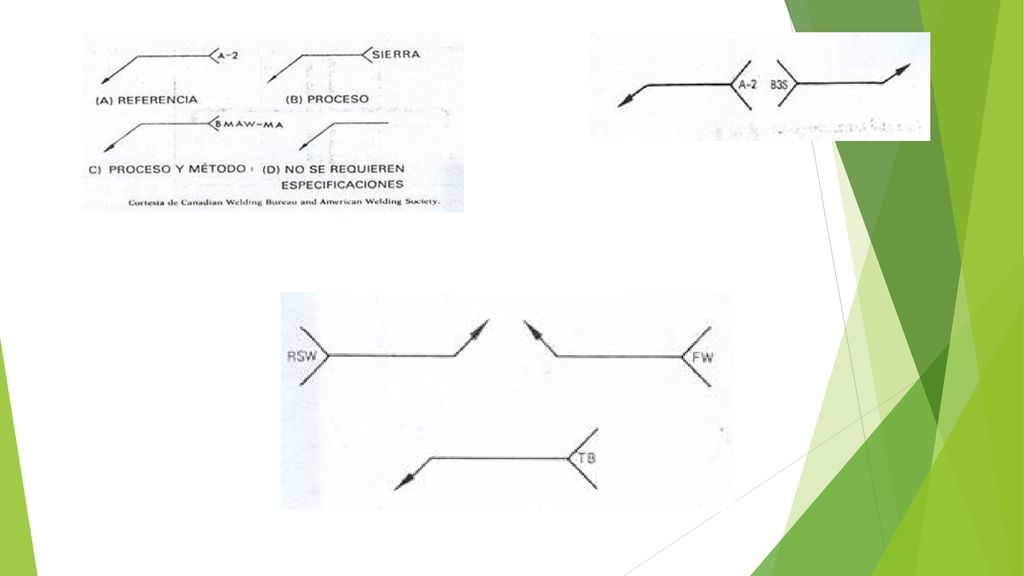

La cola, de la línea de referencia, es utilizada para ubicar información como: Procedimientos Tipo de proceso Especificaciones Tipo de metal de aporte Necesidad de limpieza de la raíz Referencia a otros detalles del plano

12

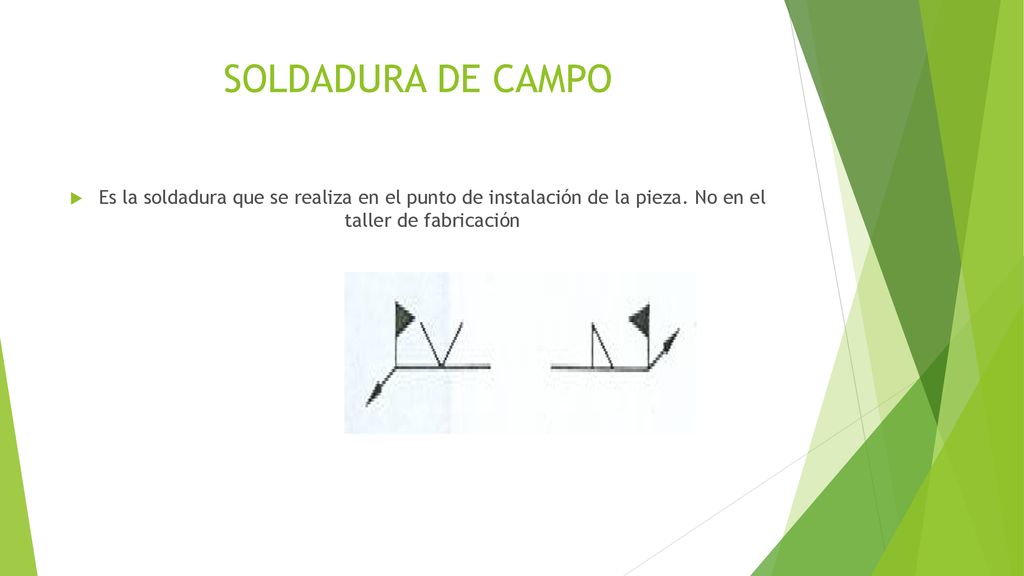

13 SOLDADURA DE CAMPO Es la soldadura que se realiza en el punto de instalación de la pieza. No en el taller de fabricación

14 SOLDADURA DE CONTORNO La soldadura se aplica alrededor de la pieza.

15 CONSTRUCCIÓN DE LOS SIMBOLOS

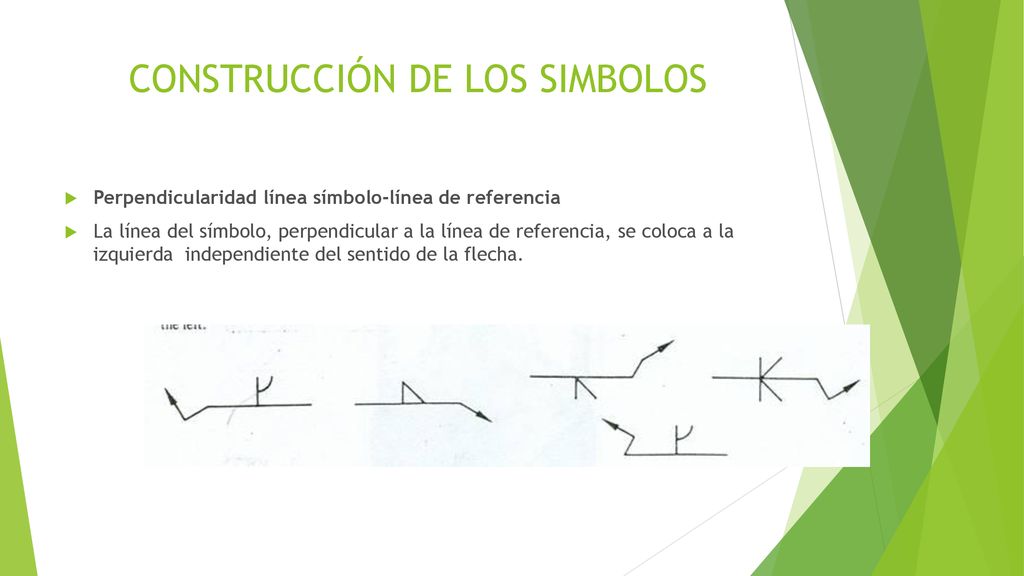

Perpendicularidad línea símbolo-línea de referencia La línea del símbolo, perpendicular a la línea de referencia, se coloca a la izquierda  independiente del sentido de la flecha.

16 UBICACIÓN DE LA INFORMACIÓN ACERCA DE LOS SÍMBOLOS

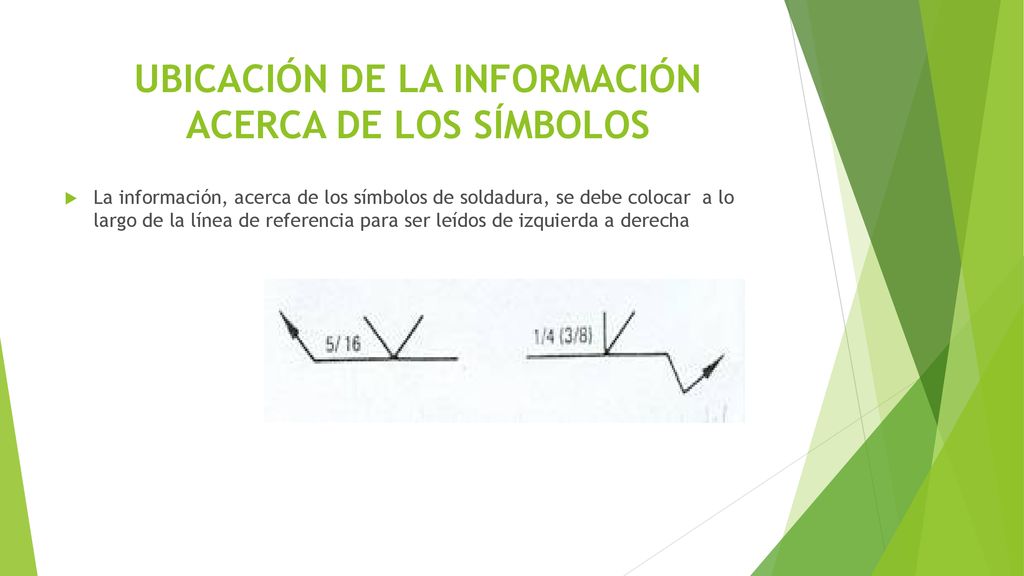

La información, acerca de los símbolos de soldadura, se debe colocar  a lo largo de la línea de referencia para ser leídos de izquierda a derecha

17 COMBINACIÓN DE SÍMBOLOS

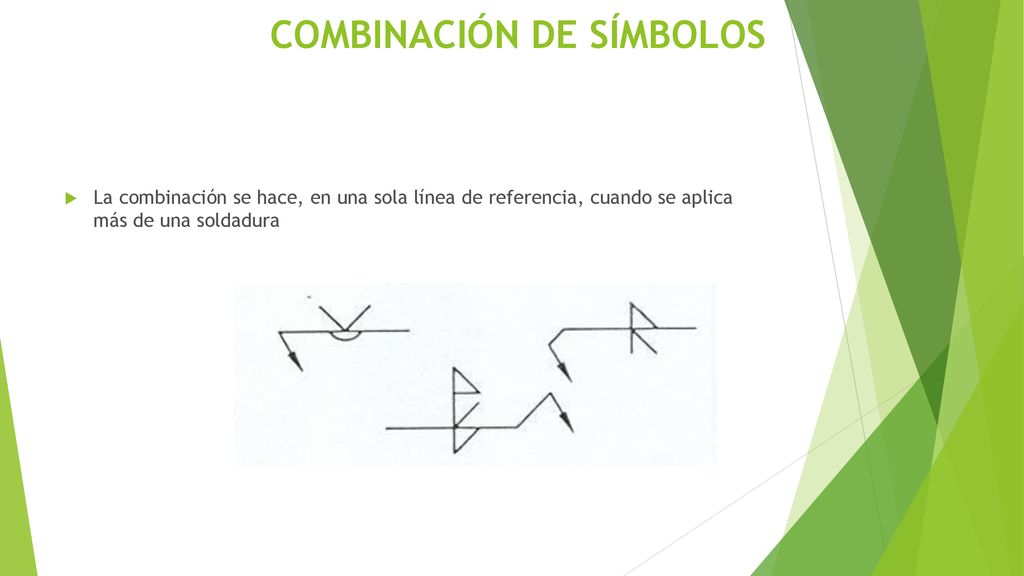

La combinación se hace, en una sola línea de referencia, cuando se aplica más de una soldadura

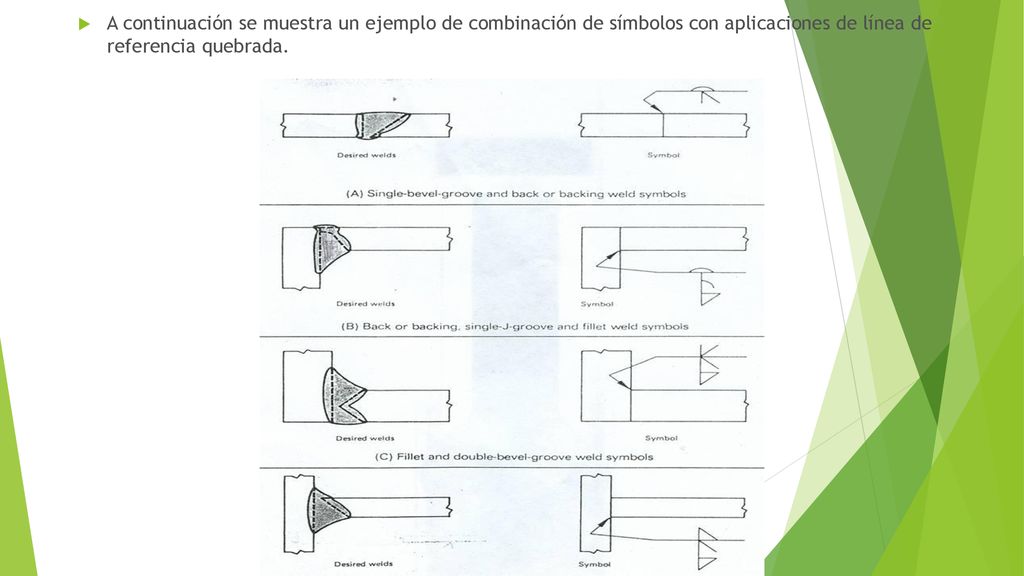

18 A continuación se muestra un ejemplo de combinación de símbolos con aplicaciones de línea de referencia quebrada.

19 PENETRACIÓN DE LA SOLDADURA

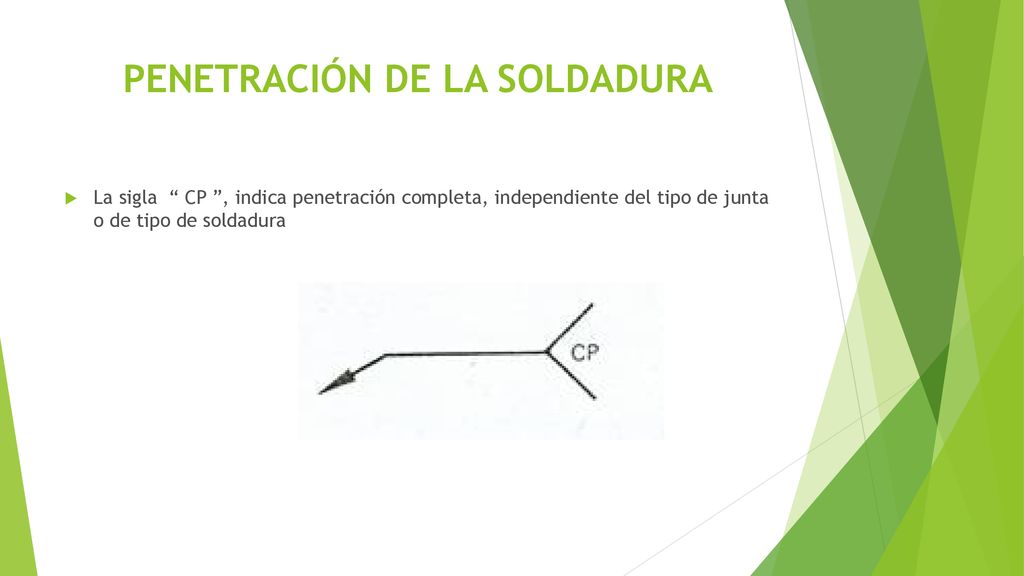

La sigla  “ CP ”, indica penetración completa, independiente del tipo de junta o de tipo de soldadura

20 TIPOS ESPECIALES DE SOLDADURA

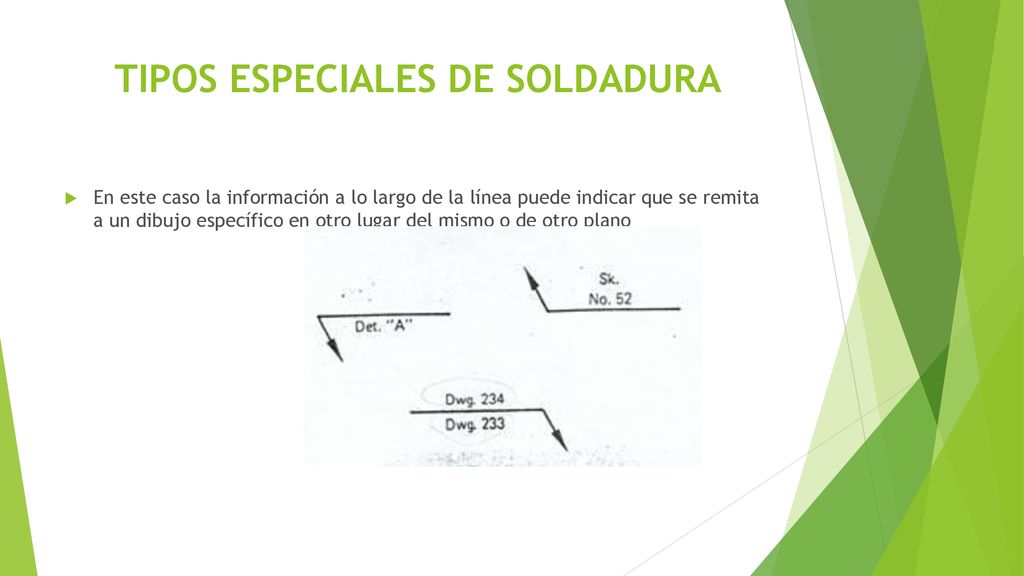

En este caso la información a lo largo de la línea puede indicar que se remita a un dibujo específico en otro lugar del mismo o de otro plano

21 MÚLTIPLES LÍNEAS DE REFERENCIA

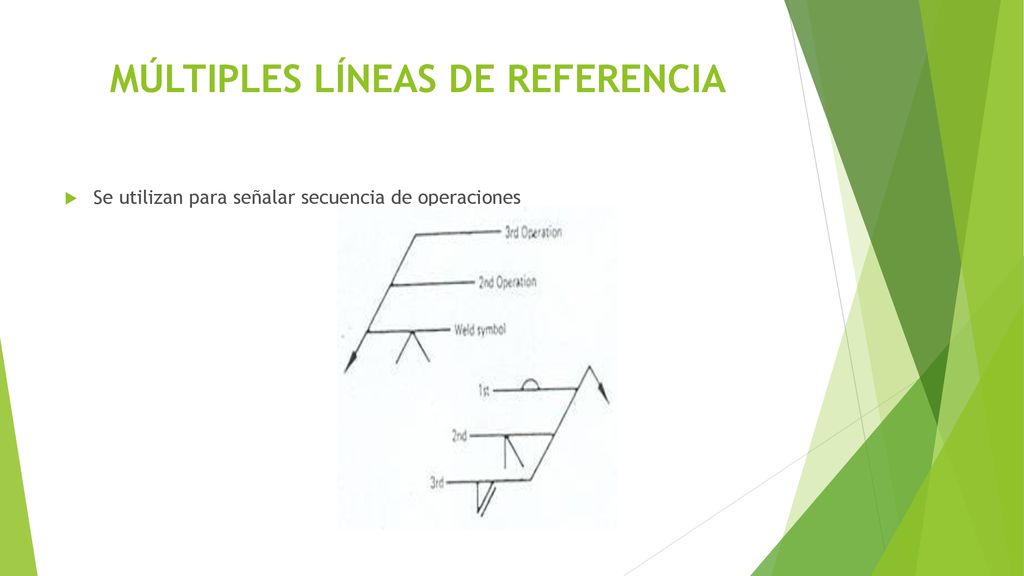

Se utilizan para señalar secuencia de operaciones

22 UBICACIÓN DE LA INFORMACIÓN SUPLEMENTARIA
Se usa líneas de referencia adicional para ubicar información suplementaria. Ejemplo: Alguna simbología sobre ensayos y pruebas de soldadura se puede ubicar en una segunda o tercera línea
