DIBUJO EN INGENIERÍA LOSAS UNIVERSIDAD NACIONAL AGRARIA LA MOLINA FACULTAD DE INGENIERIA AGRICOLA Mg. Sc. Kenyi Cavalcanti Cárdenas.

Presentación del tema: "DIBUJO EN INGENIERÍA LOSAS UNIVERSIDAD NACIONAL AGRARIA LA MOLINA FACULTAD DE INGENIERIA AGRICOLA Mg. Sc. Kenyi Cavalcanti Cárdenas."— Transcripción de la presentación:

1 DIBUJO EN INGENIERÍA LOSAS UNIVERSIDAD NACIONAL AGRARIA LA MOLINA FACULTAD DE INGENIERIA AGRICOLA Mg. Sc. Kenyi Cavalcanti Cárdenas

2 LOSAS Las losas son estructuras de concreto armado que se utilizan como techos o como entrepisos de una construcción. Pueden apoyarse sobre muros portantes, vigas estructurales y/o muros de concreto armado. Hay diferentes tipos de losas, algunas de ellas son:  Losa aligerada  Losa maciza  Losa nervada

3 Losa aligerada  Es la losa que está constituida por viguetas de concreto armado y elementos livianos de relleno.  Las viguetas se unen por una capa superior de concreto de por lo menos 5 cm.  Los elementos de relleno son ladrillos huecos que sirven para aligerar la losa y conseguir una superficie uniforme en el cielo raso.

4

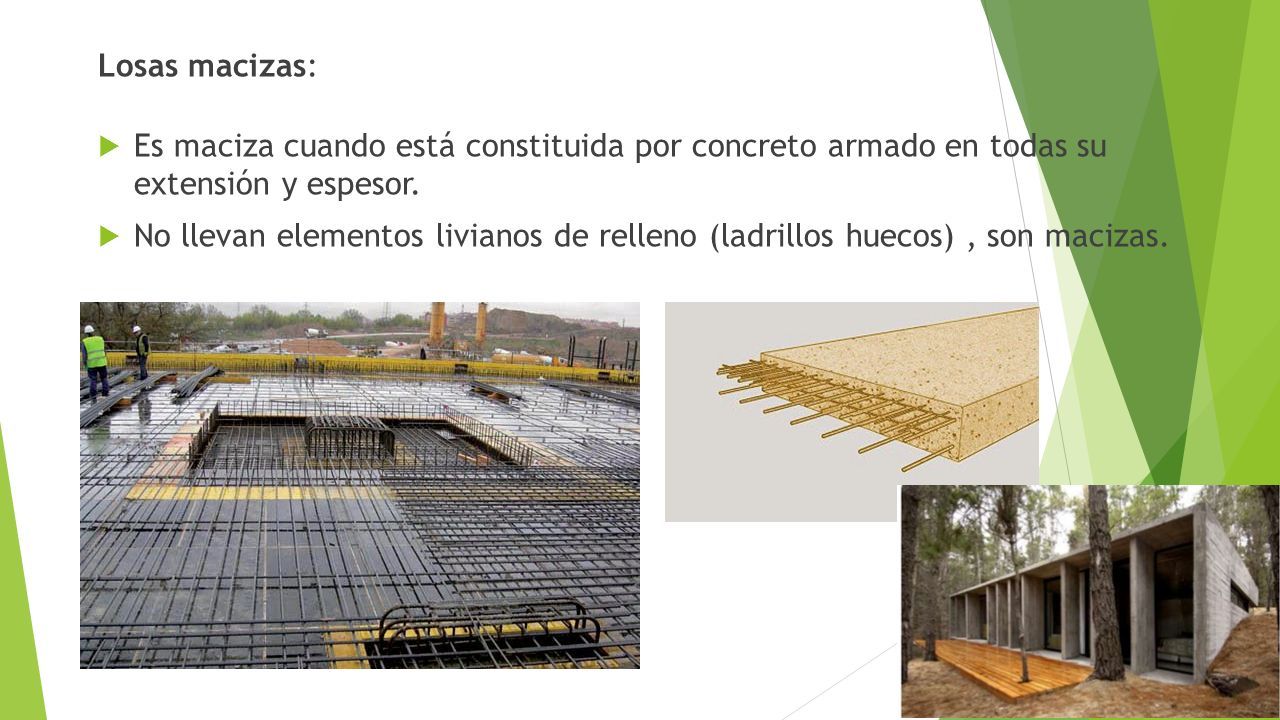

5 Losas macizas:  Es maciza cuando está constituida por concreto armado en todas su extensión y espesor.  No llevan elementos livianos de relleno (ladrillos huecos), son macizas.

6 LOSAS UNIDIRECCIONALES:  Las Losas Unidireccionales se comportan básicamente como vigas anchas.  Las losas rectangulares se apoyan en dos extremos opuestos, y carecen de apoyo en los otros dos bordes restantes.  Se usa con más frecuencia en nuestro país, principalmente en viviendas y edificios de mediana altura. LOSAS BIDIRECCIONALES:  Cuando las losas se sustentan en dos direcciones ortogonales, se desarrollan esfuerzos y deformaciones en ambas direcciones. UNIDIRECCIONAL BIDIRECCIONAL

7
