REVISIÓN MECANISMO MÍNIMO ESTABLE - CONFIGURACIÓN

Presentación del tema: "REVISIÓN MECANISMO MÍNIMO ESTABLE - CONFIGURACIÓN"— Transcripción de la presentación:

1 REVISIÓN MECANISMO MÍNIMO ESTABLE - CONFIGURACIÓN
SELECCIÓN DE PLANOS RESISTENTES CENTRO DE GRAVEDAD – TEOREMA DE VARIGNON CENTRO DE RIGIDEZ UBICACIÓN CM – CR . EXCENTRICIDAD OPTIMIZACIÓN PLANTA DE ESTRUCTURAS - AREAS DE INFLUENCIA PREDIMENSIONADO TRASMISIÓN DE CARGAS - ANÁLISIS DE CARGAS

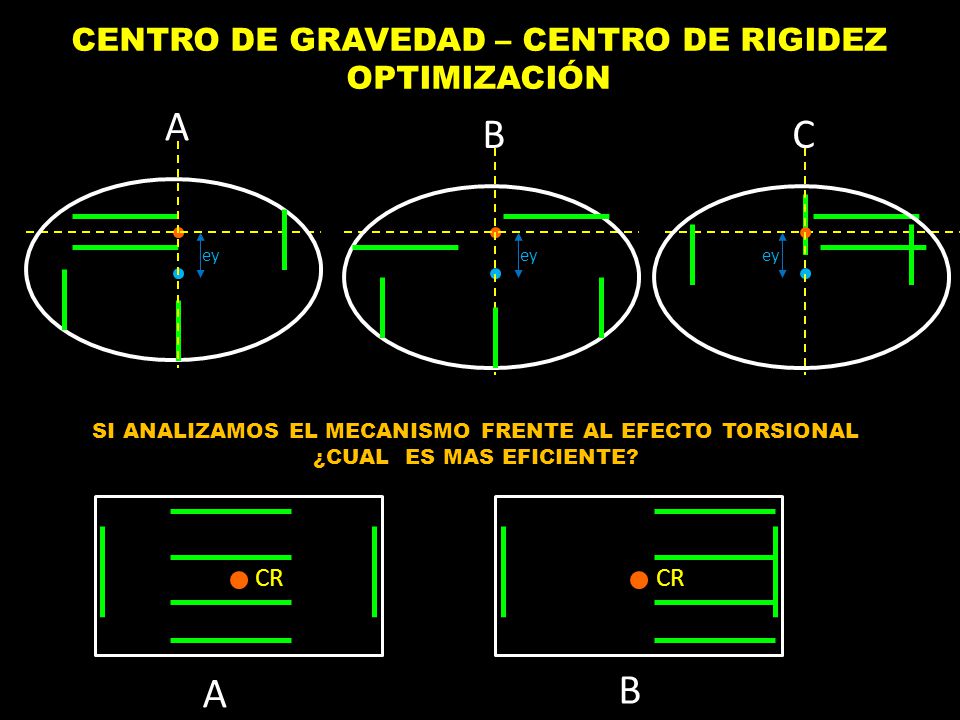

2 A B C A B CENTRO DE GRAVEDAD – CENTRO DE RIGIDEZ OPTIMIZACIÓN
SI ANALIZAMOS EL MECANISMO FRENTE AL EFECTO TORSIONAL ¿CUAL MECANISMO ES MAS EFICIENTE? A B C ey ey ey ¿CUAL MECANISMO ES MAS EFICIENTE? SI ANALIZAMOS EL MECANISMO FRENTE AL EFECTO TORSIONAL ¿CUAL ES MAS EFICIENTE? A B CR CR

3 PLANTA DE ESTRUCTURAS - AREAS DE INFLUENCIA
LINEAS DE ROTURA Armado de la losa Continuidad de las losa 100% 50% 50% 100% 40% 40% 50% CARGAS TOTALES DE SERVICIO: 600 KG/M2 A 900 KG/M2 PREDIMEN SIONADO DE LOSAS (1 dirección) h VOLADIZOS d ~ L / 10 h Losa 1 h = 3 m /40 h = m Losa 1 h = 3 m /35 h = 0.08 m Losa v h = 0.8 m /10 h = 0.08 m Losa 1 h = 3 m /30 h = 0.10 m

4 PARA QUE PUSE ESA VIGA?????

5

6 MECANISMO ESTRUCTURAL
HACIENDA SAC CHICH / REYES RÍOS + LARRAÍN ARQUITECTOS MECANISMO ESTRUCTURAL

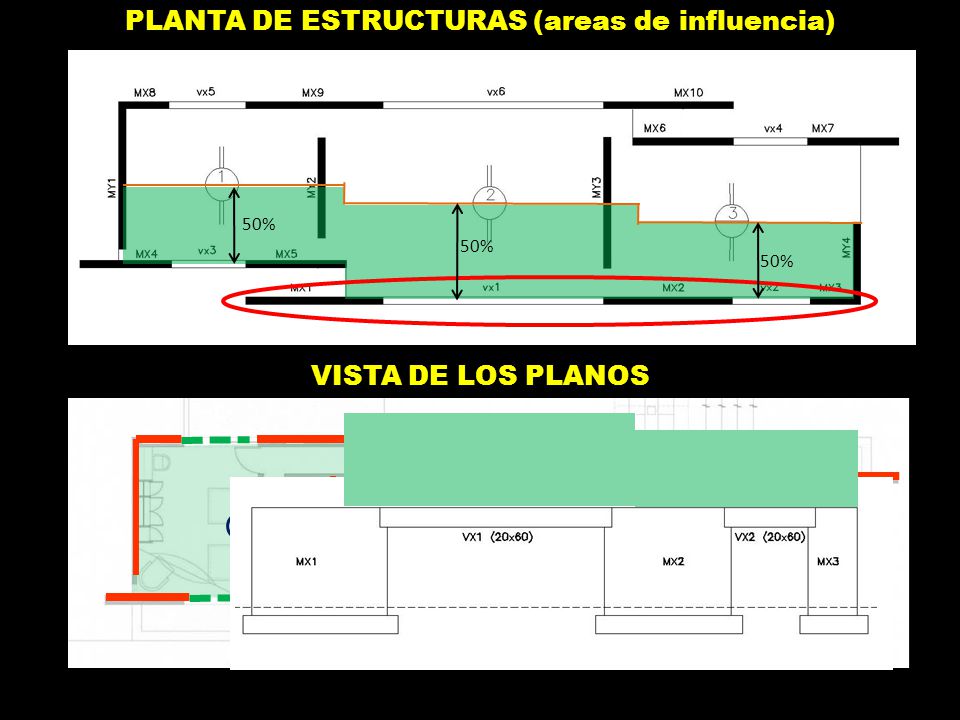

7 PLANTA DE ESTRUCTURAS (areas de influencia)
50% VISTA DE LOS PLANOS

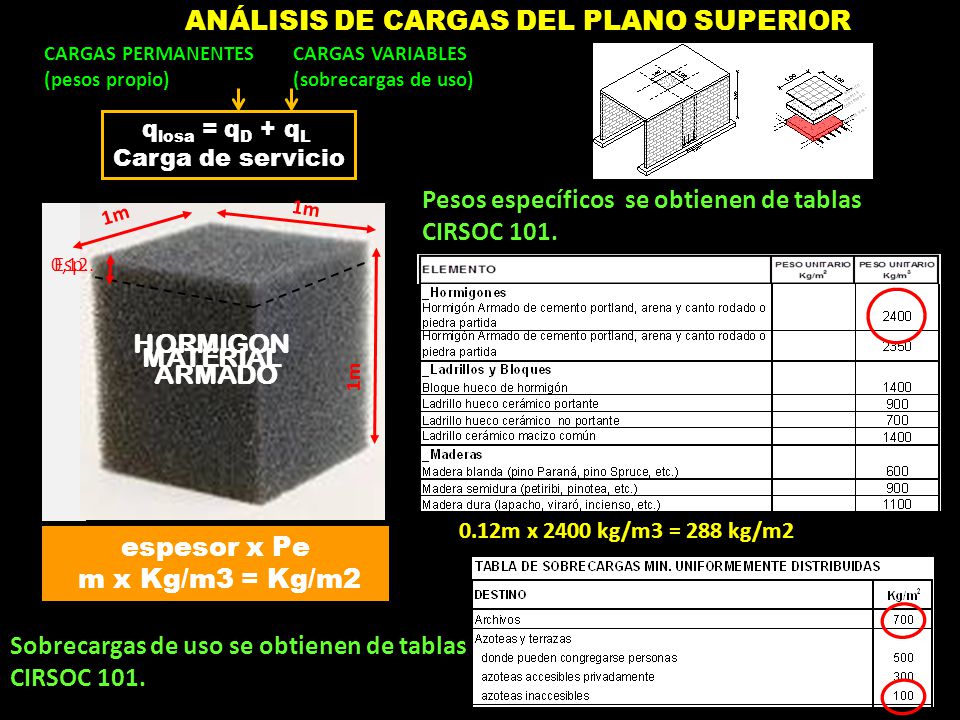

8 ANÁLISIS DE CARGAS DEL PLANO SUPERIOR
CARGAS PERMANENTES (pesos propio) qlosa = qD + qL Carga de servicio CARGAS VARIABLES (sobrecargas de uso) Pesos específicos se obtienen de tablas CIRSOC 101. 1m espesor x Pe m x Kg/m3 = Kg/m2 0,12. Esp. HORMIGON ARMADO MATERIAL 0.12m x 2400 kg/m3 = 288 kg/m2 Sobrecargas de uso se obtienen de tablas CIRSOC 101.

9 ANÁLISIS DE CARGAS DE LOSA
Losa alivianada (h) = 0.17mx 1.3 = 0.22 m Losa de vigueta bloque cerámico (h=22cm. tabla) kg/m² Hormigón con poliestireno ,10 m x 1000 kg/m kg/m² Bovedilla ladrillo macizo y mezcla m x 1700 kg/m³ kg/m² Cielorraso cemento, cal, arena m x 1900 kg/m³ kg/m² Carga permanente qD = 475 kg/m² + Carga variable : azotea inaccesible (tabla) qL = 100 kg/m² qlosa = 575 kg/m2 Predimensionado losa (h)= 5m /30 = 0.17m Detalle de materiales y espesores CARGA DE SERVICIO (qlosa ) qD+qL = 575 kg/m2 PP losa maciza 2400 kg/m3 x 0.10m = 240 kg/m2 Pegar detalle y analisis que hice en apunte PP losa viguetas (bloque cerámico) 199 kg/m2 PP losa viguetas (bloque EPS) 156 kg/m2

10 CARGA DE SERVICIO (qlosa )
COMBINACIÓN DE CARGAS Las intensidades dadas por los Reglamentos para las acciones pueden ser superadas en algún momento de la vida útil de la estructura. Existe una incertidumbre sobre cuál será el máximo valor de cada tipo de acción. El grado de incertidumbre es distinto según la acción. Por ejemplo: la carga permanente tiene una menor variabilidad que la sobrecarga de uso o la carga de viento. También es incierta la probabilidad de que todas las acciones variables alcancen simultáneamente su máximo valor. Para cuantificar las incertidumbres citadas se utilizan factores de carga que se aplican sobre las acciones y se establecen combinaciones entre ellas. Las combinaciones de acciones y factores de carga se determinan estadísticamente. Los Reglamentos CIRSOC establecen para las acciones más comunes, que se deben realizar las siguientes combinaciones con los correspondientes factores de carga para determinar los estados límites últimos: U= 1.4 x D U= 1.2 x (D+F+T) (L+H) (Lr ó S ó R) U= 1.2 x D x (Lr ó S ó R) + (f1 x L ó 0.8 x W) U= 1.2 x D W + f1 x L (Lr ó S ó R) U= 0.9 x D +/- 1.3 x W Considerando sólo acciones gravitatorias deberá adoptarse la de mayor valor entre: U1= 1.4 D U2= 1.2 D+ 1.6 L CARGA DE SERVICIO (qlosa ) qlosa = qD+qL = 475 kg/m kg/m2 = 575 kg/m2 Considerando sólo acciones gravitatorias deberá adoptarse la de mayor valor entre: U1 = 1.4 x qD U2 = 1.2 qD qL CARGA ÚLTIMA ( qu) qu1 = 1.4 x 475 kg/m2 = 665 kg/m2 qu2 = 1.2 x 475 kg/m x 100 Kg/m2 = 730 kg/m2 Se adopta carga ultima qu = 730 kg/m2 qu =730 kg/m² 1 m 1 m Se puede trabajar con cargas de servicio y “mayorar” luego los esfuerzos

11 CARGA DE LOSA SOBRE VIGAS Y MUROS
qu = tn/m2 8 m 6 m 2.5 m 2 m Carga uniformemente repartida q= 0.73 tn/m2 x 8m x 2.50m = 1.82 tn/m 8m Carga uniformemente repartida q= tn/m2 x 6m x 2m = 1.46 tn/m m q= 0.73 tn/m2 x 2.5m = 1.82 tn/m q= 0.73 tn/m2 x 2m = 1.46 tn/m

12 CARGA DE LOSA SOBRE VIGAS Y MUROS
qu = tn/m2 8 m 6 m 2.5 m 2 m q =1.82 tn/m q =1.46 tn/m Carga uniformemente repartida q= 0.73 tn/m2 x 8m x 2.50m = 1.82 tn/m 8m Carga uniformemente repartida q= tn/m2 x 6m x 2m = 1.46 tn/m m q= 0.73 tn/m2 x 2.5m = 1.82 tn/m q= 0.73 tn/m2 x 2m = 1.46 tn/m
