1 PEV: PROYECTO ESTRUCTURA VIVIENDA
HORMIGÓN ARMADO I TRABAJO PRÁCTICO ESPECIAL PEV: PROYECTO ESTRUCTURA VIVIENDA

2 PEV: Distribución Estructural
OBJETIVOS PEV: Distribución Estructural

3 PEV –Criterios Generales
Luces razonables de Losas y Vigas Vigas y Arquitectura Baño con Losa descendida Minimizar Apeos de vigas NO apear columnas en vigas Columnas no demasiado juntas.

4

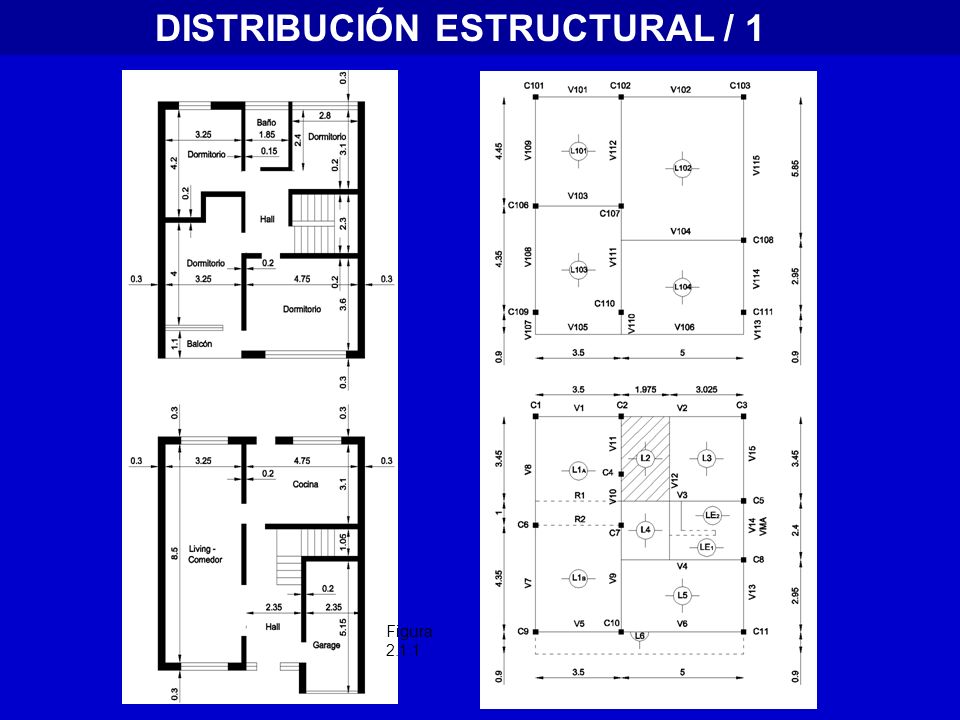

5 DISTRIBUCIÓN ESTRUCTURAL / 1
Figura 2.1.1

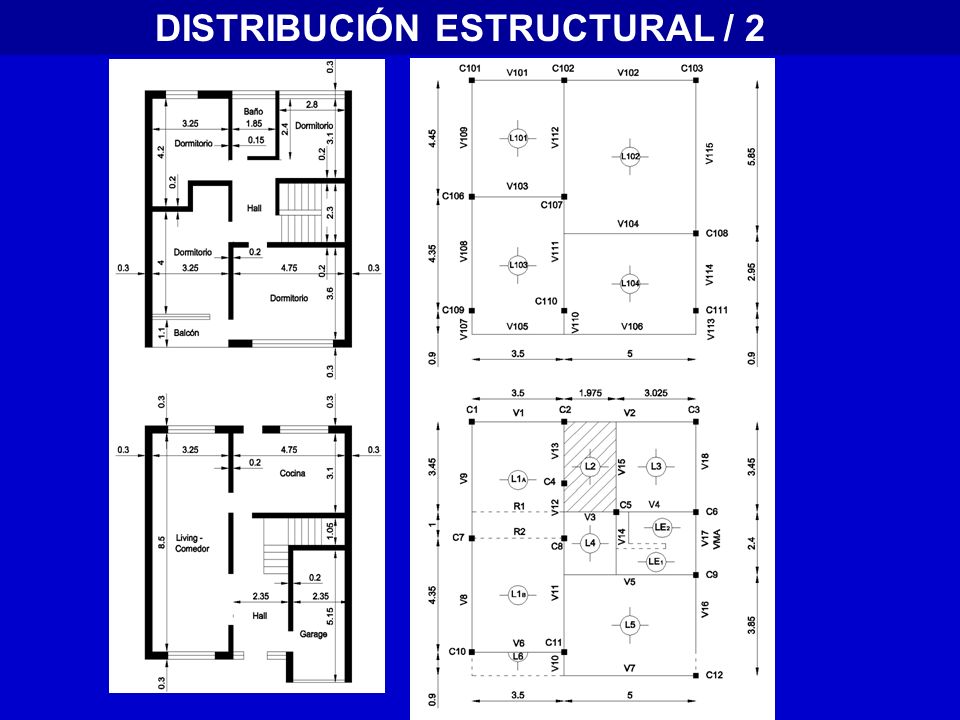

6 DISTRIBUCIÓN ESTRUCTURAL / 2

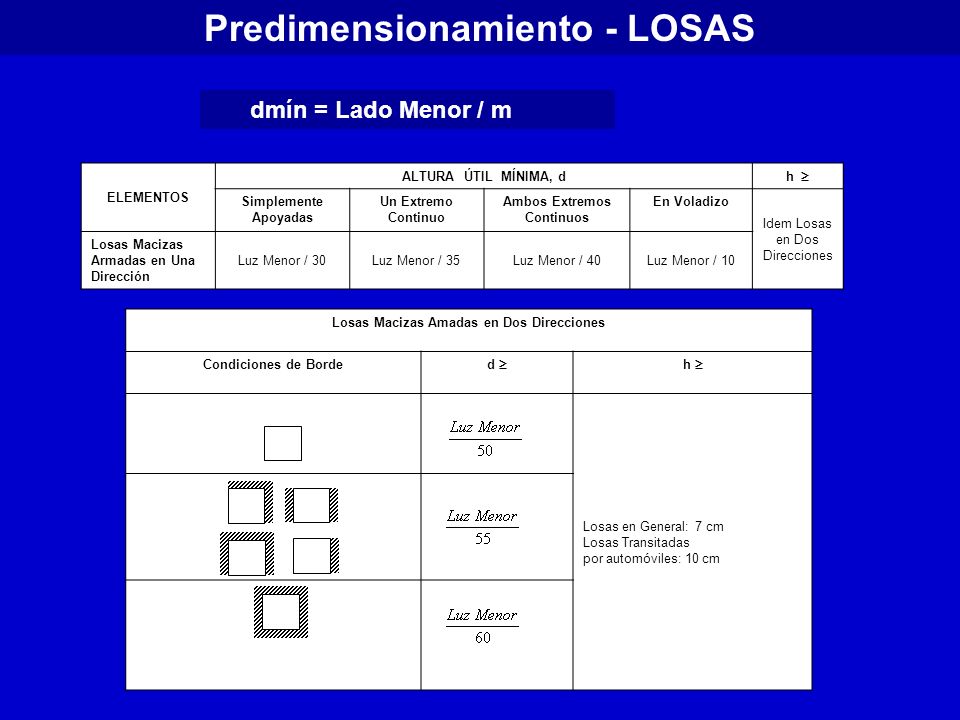

7 Predimensionamiento - LOSAS Losas Macizas Amadas en Dos Direcciones
dmín = Lado Menor / m ELEMENTOS ALTURA ÚTIL MÍNIMA, d h  Simplemente Apoyadas Un Extremo Continuo Ambos Extremos Continuos En Voladizo Idem Losas en Dos Direcciones Losas Macizas Armadas en Una Dirección Luz Menor / 30 Luz Menor / 35 Luz Menor / 40 Luz Menor / 10 Losas Macizas Amadas en Dos Direcciones Condiciones de Borde d  h  Losas en General: 7 cm Losas Transitadas por automóviles: 10 cm

8 Predimensionamiento - VIGAS
hmín = Luz / n b ~ h/3 a h/4 Esquema Estructural n 5 a 8 10 a 12 12 a 15 14 a 16

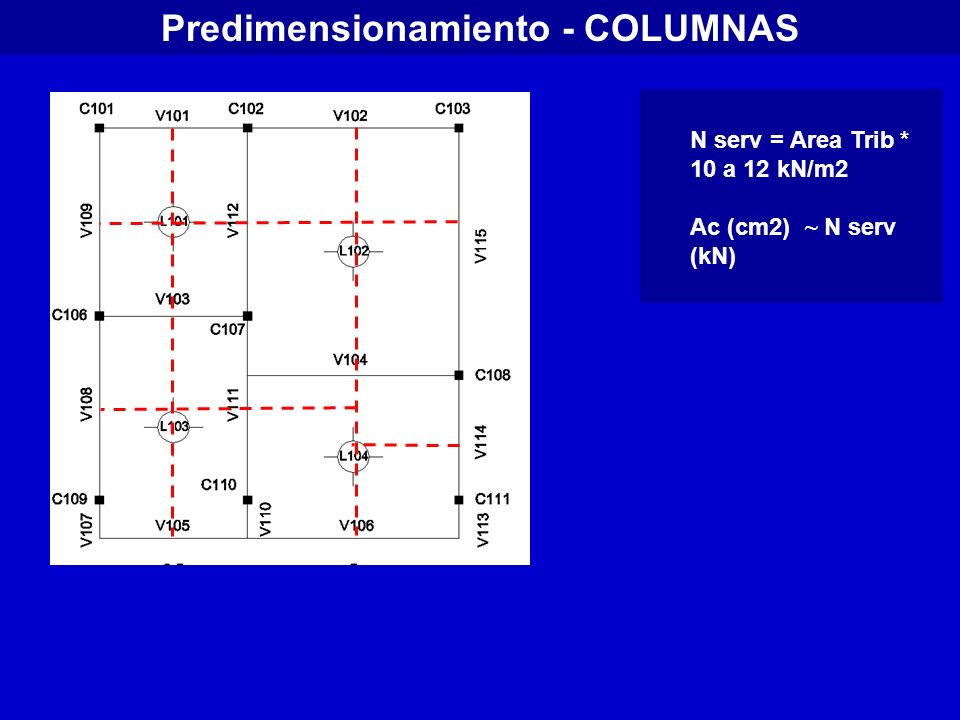

9 Predimensionamiento - COLUMNAS
N serv = Area Trib * 10 a 12 kN/m2 Ac (cm2) ~ N serv (kN)

10 Análisis crítico y conclusión

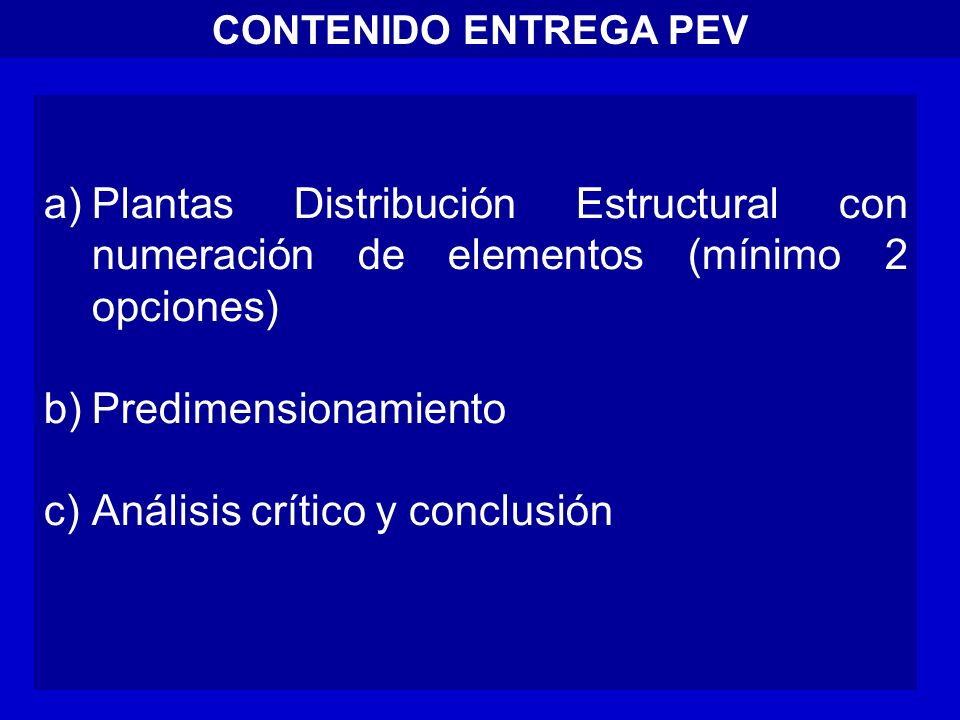

CONTENIDO ENTREGA PEV Plantas Distribución Estructural con numeración de elementos (mínimo 2 opciones) Predimensionamiento Análisis crítico y conclusión

11 ESCALERAS (a) (b) (c) (d) (e) Figura 8.5.1

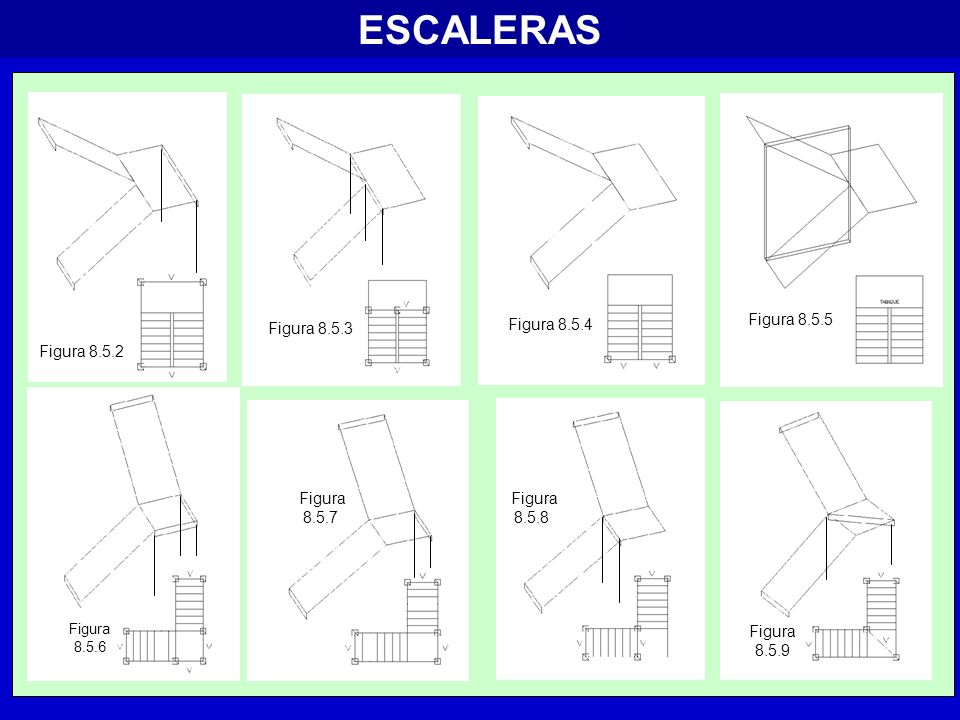

12 ESCALERAS Figura 8.5.5 Figura 8.5.4 Figura 8.5.3 Figura 8.5.2
Figura 8.5.9

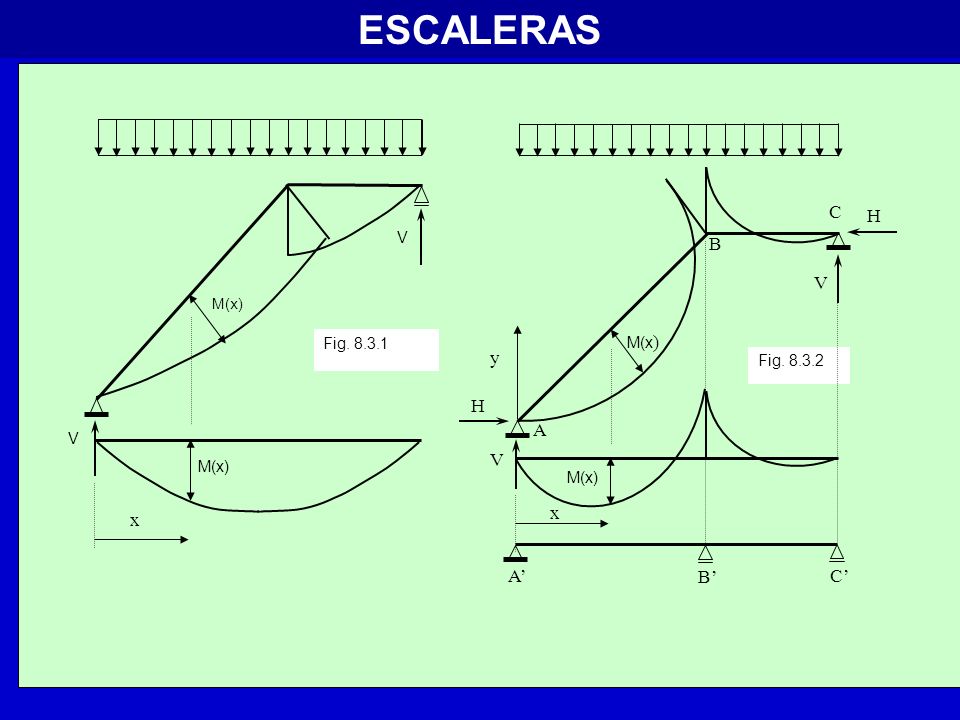

13 ESCALERAS V x M(x) Fig V x M(x) H y Fig A B C A’ B’ C’

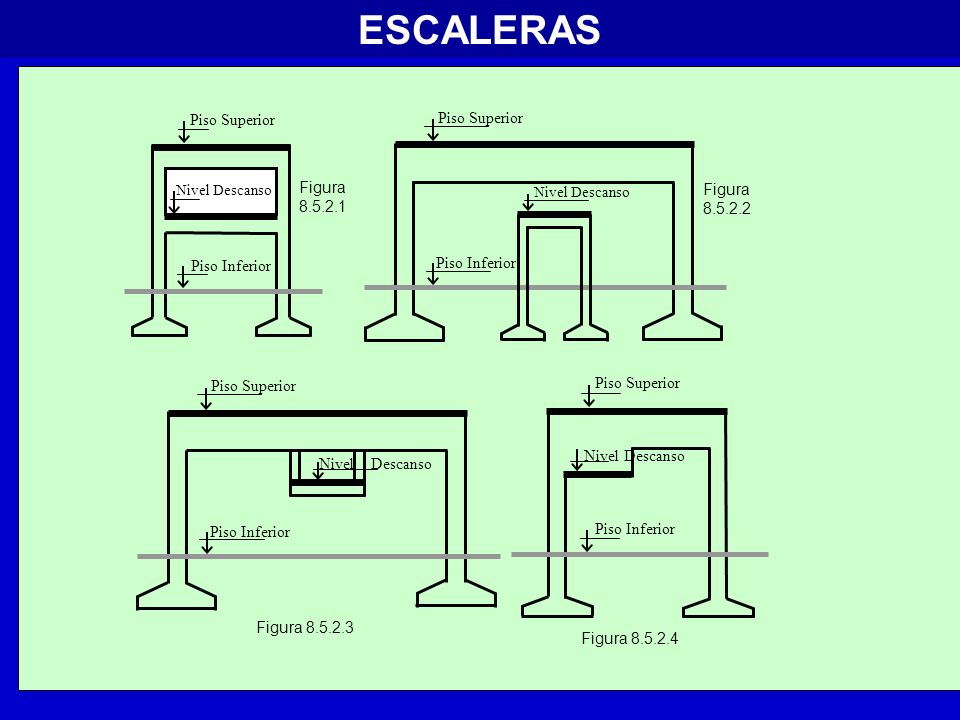

14 ESCALERAS Piso Superior Figura 8.5.2.1 Figura 8.5.2.2 Piso Inferior
Nivel Descanso Piso Inferior Piso Superior Nivel Descanso Piso Inferior Piso Superior Figura Nivel Descanso Figura

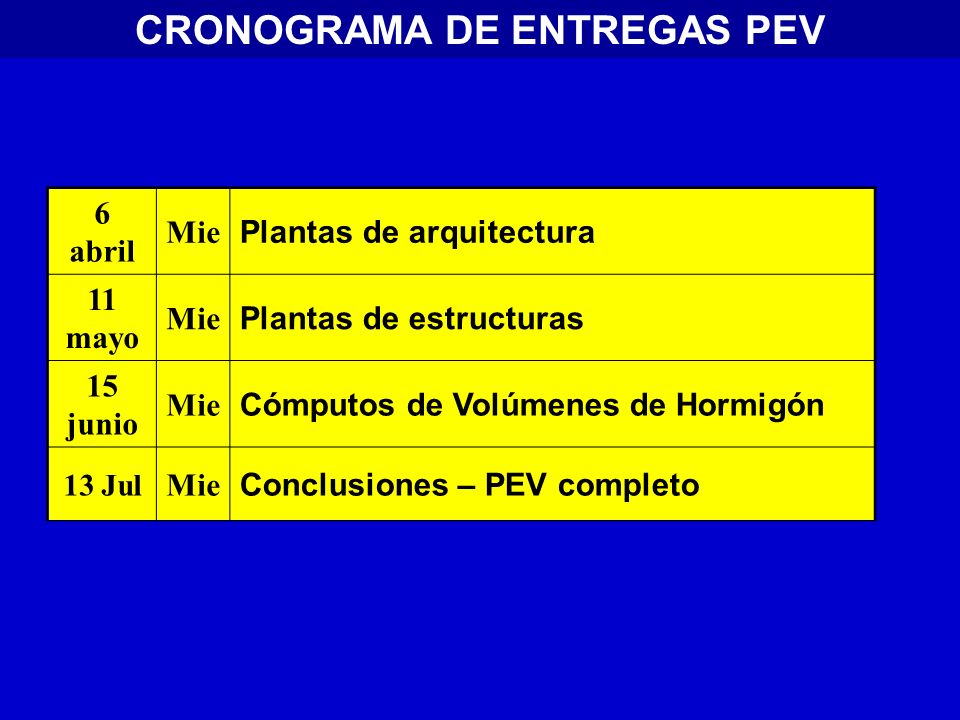

15 CRONOGRAMA DE ENTREGAS PEV
6 abril Mie Plantas de arquitectura 11 mayo Plantas de estructuras 15 junio Cómputos de Volúmenes de Hormigón 13 Jul Conclusiones – PEV completo
