El servicio básico adecuado de saneamiento (agua potable y de alcantarillado) permite reducir las enfermedades de origen hídrico y elevan las condiciones.

Presentación del tema: "El servicio básico adecuado de saneamiento (agua potable y de alcantarillado) permite reducir las enfermedades de origen hídrico y elevan las condiciones."— Transcripción de la presentación:

1

2

3 El servicio básico adecuado de saneamiento (agua potable y de alcantarillado) permite reducir las enfermedades de origen hídrico y elevan las condiciones vida de la población. INSTALACIONES SANITARIAS Las instalaciones sanitarias hidráulicas y sanitarias en casa y edificaciones se le conoce popular como plomería Los servicios básicos que satisfacen las necesidades vitales del hombre se consideran como infraestructura sanitaria y comprende el abastecimiento de agua potable, la evacuación y disposición final de las aguas residuales domestica, industriales y pluviales y la recolección y disposición final de los residuos sólidos.

4 Las instalaciones sanitarias son todo el conjunto de tuberías de agua fría, agua caliente, desagües, ventilaciones, cajas de registro, aparatos sanitarios, entre otros, que sirven para abastecernos de agua potable y eliminarla a través de los desagües. Para la instalación del medidor de agua se debemos comunicarnos y solicitar a la empresa que suministra el agua, como Sedapal en el caso de Lima y Callao. La instalación sanitaria interna de agua se considera desde el medidor de agua potable hacia adentro. Por otro lado, la instalación sanitaria interna de desagüe se considera desde la caja de registro ubicada en la vereda hacia adentro.

5 MEDIDOR DE AGUA POTABLE Es el instrumento que usa el concesionario, como Sedapal o SEDAM, para medir la cantidad de agua que consumimos y calcular la facturación de cada mes. Este medidor lo instala y manipula solo el personal autorizado por el concesionario. De lo contrario, existe una sanción legal. En edificios multifamiliares, si bien la empresa concesionaria instala solo un medidor de agua para todo el edificio, internamente se puede optar por la instalación de contómetros de control interno para verificar el consumo de agua de cada departamento. ALIMENTACIÓN Es el conjunto de tuberías y válvulas que van desde el medidor de agua hasta la llave general de agua.

6 RED INTERNA DE AGUA FRÍA Es el conjunto de tuberías y válvulas que van desde la llave general de agua hasta todos los puntos donde se requiere alimentación: baños, cocina, lavandería, jardín, y demás. En cada ambiente húmedo, como en el baño, la cocina, y entre otros, se deberá instalar una llave de corte de agua, que sirve para cortar o detener el servicio de agua del ambiente en caso se necesite una reparación o realizar mantenimiento. La red se instala en el encofrado, es decir, en el momento que se amolda el techo o la losa aligerada antes de llenar el concreto.

7

8 PUNTOS DE AGUA FRÍA A cada lugar donde llega el agua fría se le denomina “punto de agua fría”, y agrupa a todos los materiales que se necesitan para esto: tuberías, niples (piezas de plástico que conectan de un tubo al otro), codos, entre otros.

9 RED DE DESAGÜE Y VENTILACIÓN Todas las aguas servidas o de desagüe en nuestra casa serán evacuadas mediante una serie de tuberías que las conducirán hacia las cajas de registro. Para la correcta evacuación de éstas aguas es necesario y obligatorio que cada punto de desagüe tenga el apoyo de una tubería de ventilación. La ventilación es un componente básico para que funcione correctamente el desagüe. Es un factor que brinda fluidez al desagüe y no lo obstruye.

10

11 RED DE DESAGÜE ANTES DE VACIAR EL PISO E INSTALAR LOS SANITARIOS Es básico considerar una distancia de 30.5 cm desde el punto de desagüe del inodoro hacia la pared. Si esta no se coloca a la distancia adecuada, el inodoro no se podrá instalar. CAJA DE REGISTRO INTERMEDIA Si la red de desagüe interna es muy larga o tiene muchas derivaciones o punto de desagüe, se instalarán cajas de registro intermedias antes de llegar a la caja de registro final. CAJA DE REGISTRO FINAL La caja de registro final es el lugar a donde llegará todo el desagüe de nuestra edificación. Desde esta caja se enviará el desagüe hacia la red pública. O sea, hacia las tuberías, buzones externos, fuera de la casa, y más precisamente en la calle.

12

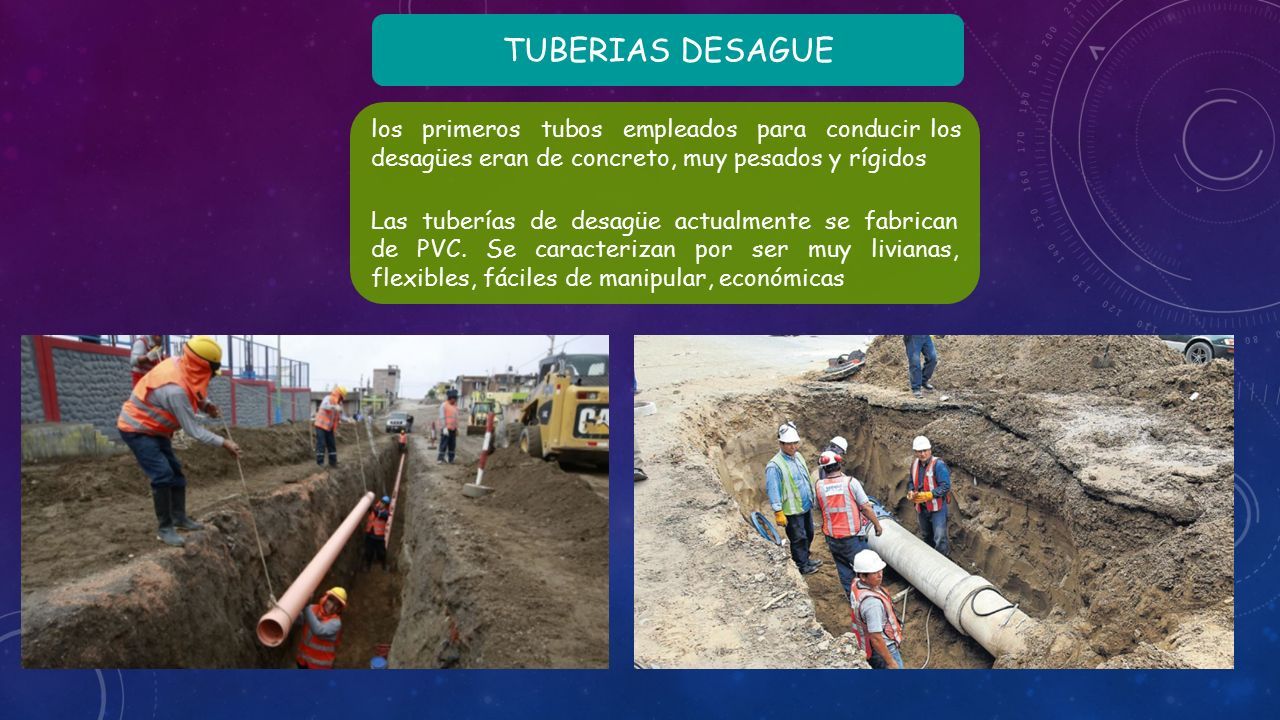

13 los primeros tubos empleados para conducir los desagües eran de concreto, muy pesados y rígidos Las tuberías de desagüe actualmente se fabrican de PVC. Se caracterizan por ser muy livianas, flexibles, fáciles de manipular, económicas TUBERIAS DESAGUE

14

15 Es un sistema que nos permite la recolección de aguas Amoniacales, RED DE DESAGUE FINALIDAD - Conducir las aguas desde el interior de la vivienda hacia Red pública o sistema de alcantarillado. - Permite unir todos los puntos de los ambientes de la vivienda que generan el desagüe (cocina, baño, lavaderos, etc.) Se compone de tubos y accesorios de PVC

16 Las instalaciones con tubería PVC sanitaria permiten un flujo fácil de los desechos, debido a la superficie lisa interior de los tubos y conexiones INTALACION DE TUBERIAS

17

18

19

20 UNIONES Estos accesorios sirven para unir tuberías mismo las tuberías REDUCIONES Estos son para unir tuberías de diferente diámetro es decir reducen el diámetro salida del liquido.

21 YEE Sirve para unir tres tubos simultáneamente en los sistemas de distribución de aguas, también se puede utilizar el sistema de distribución TEE Sirve para una tubería de desague de 90 grados TEEDOBLE Sirven para el flujo en 3 direcciones adicionales al principal CODO DE DESAGUE CON VENTILACION Son codos de 90 a los que se le adiciona un tubo de ventilación

22 Dispositivo destinado para inspección, desobstrucción o limpieza interior de las tuberías de desagüe. Se caracteriza por llevar tapas de ronce cerradas y roscadas al nivel del piso y se coloca en los tubos principales de cada ambiente que origine un desagüe. Pueden ser de 4” y 2 “ pulgada REGISTRO Altura de agua (mínimo 5 cm.). Impide el paso de los malos olores al ambiente. También impiden el paso de insectos (arañas, Trampas o Sifones

23 UBICAION Ubicación de la salida de los aparatos Los lavatorios y urinarios siempre en descargan por la pared. En el caso de inodoros la descarga es en el piso y se tiene que considerar una distancia mínima 30 cm entre el muro terminado y eje de descarga,en el caso del bidet 25 cm. y en tinas 20 cm Todo aparato sanitario tiene que llevar una trampa sanitaria a excepción del inodoro que ya tiene su propia trampa incorporada

24 REGLAMENTO NACIONAL DE EDIFICAIONES NORMA IS 010 INSTALACIONE SANITARIAS PARA EDIFICAION

25 PRECIOS DE TUBERIA

26
