“Sistemas de Agua y saneamiento rural"

Presentación del tema: "“Sistemas de Agua y saneamiento rural""— Transcripción de la presentación:

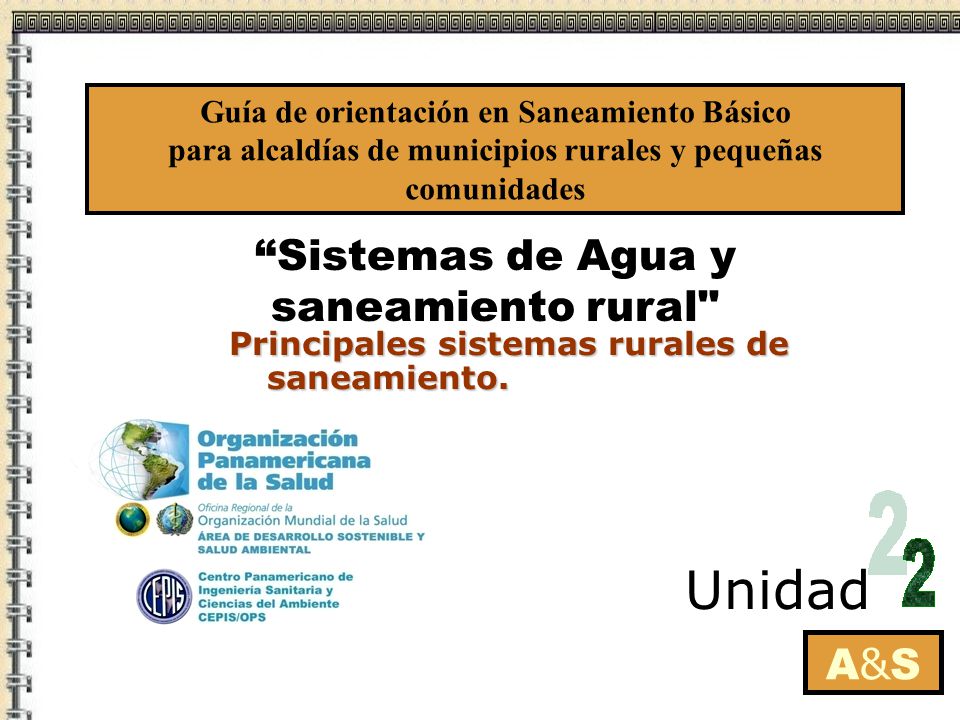

1 “Sistemas de Agua y saneamiento rural"
Guía de orientación en Saneamiento Básico para alcaldías de municipios rurales y pequeñas comunidades “Sistemas de Agua y saneamiento rural" Principales sistemas rurales de saneamiento. Unidad A&S

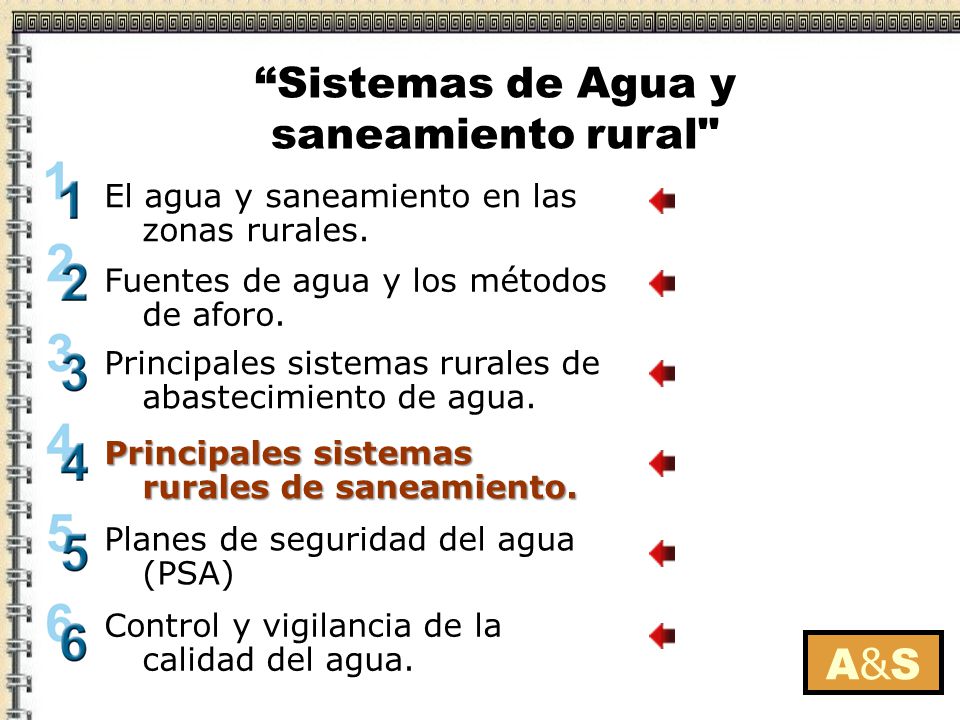

2 El agua y saneamiento en las zonas rurales.
“Sistemas de Agua y saneamiento rural" El agua y saneamiento en las zonas rurales.  Fuentes de agua y los métodos de aforo.  Principales sistemas rurales de abastecimiento de agua. Principales sistemas rurales de saneamiento. Planes de seguridad del agua (PSA) Unidad Control y vigilancia de la calidad del agua. A&S

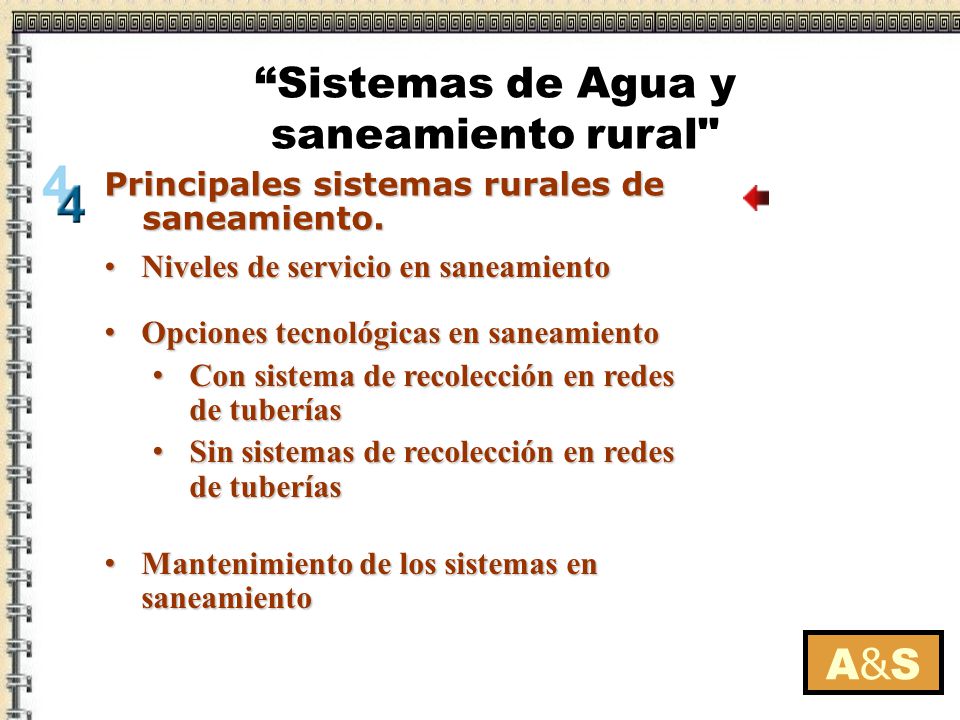

3 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de saneamiento.   Niveles de servicio en saneamiento Opciones tecnológicas en saneamiento Con sistema de recolección en redes de tuberías Sin sistemas de recolección en redes de tuberías Mantenimiento de los sistemas en saneamiento A&S

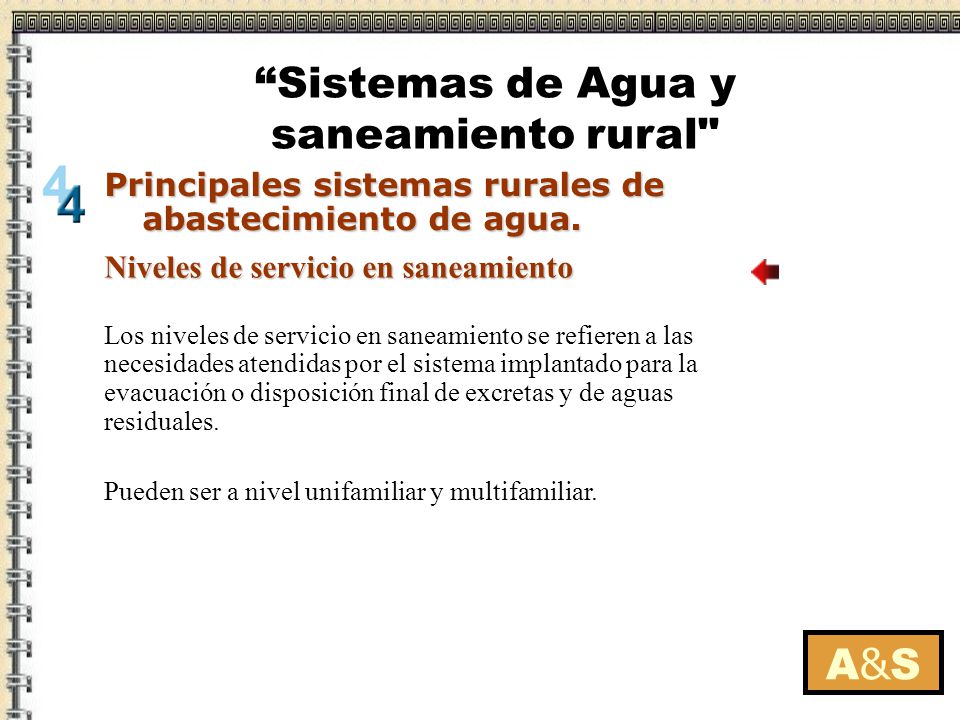

4 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Niveles de servicio en saneamiento Los niveles de servicio en saneamiento se refieren a las necesidades atendidas por el sistema implantado para la evacuación o disposición final de excretas y de aguas residuales. Pueden ser a nivel unifamiliar y multifamiliar. A&S

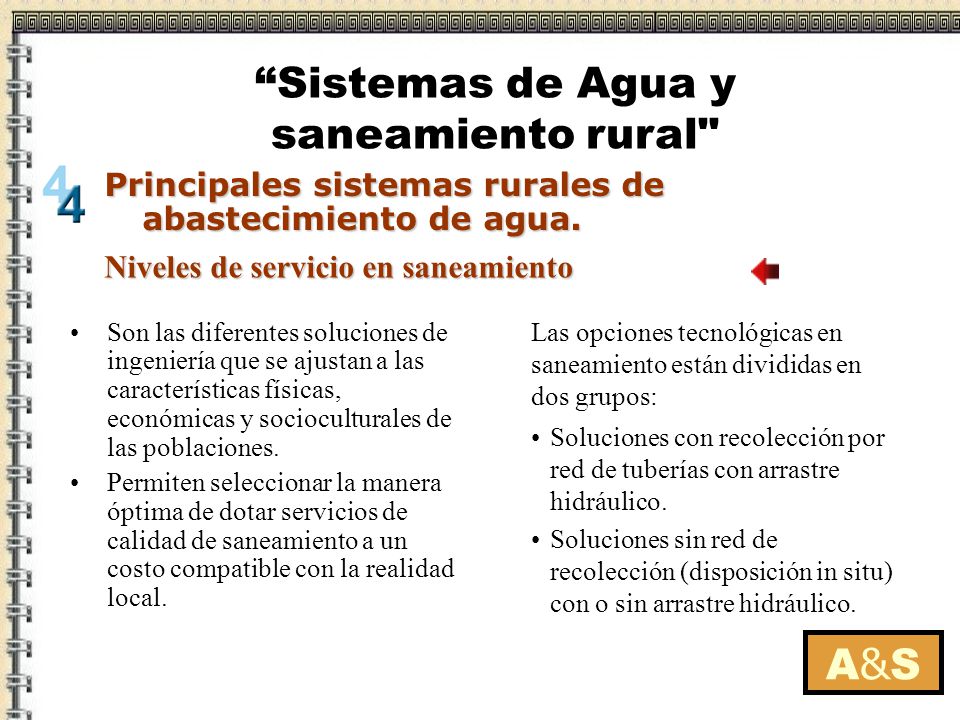

5 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Niveles de servicio en saneamiento Son las diferentes soluciones de ingeniería que se ajustan a las características físicas, económicas y socioculturales de las poblaciones. Permiten seleccionar la manera óptima de dotar servicios de calidad de saneamiento a un costo compatible con la realidad local. Las opciones tecnológicas en saneamiento están divididas en dos grupos: Soluciones con recolección por red de tuberías con arrastre hidráulico. Soluciones sin red de recolección (disposición in situ) con o sin arrastre hidráulico. A&S

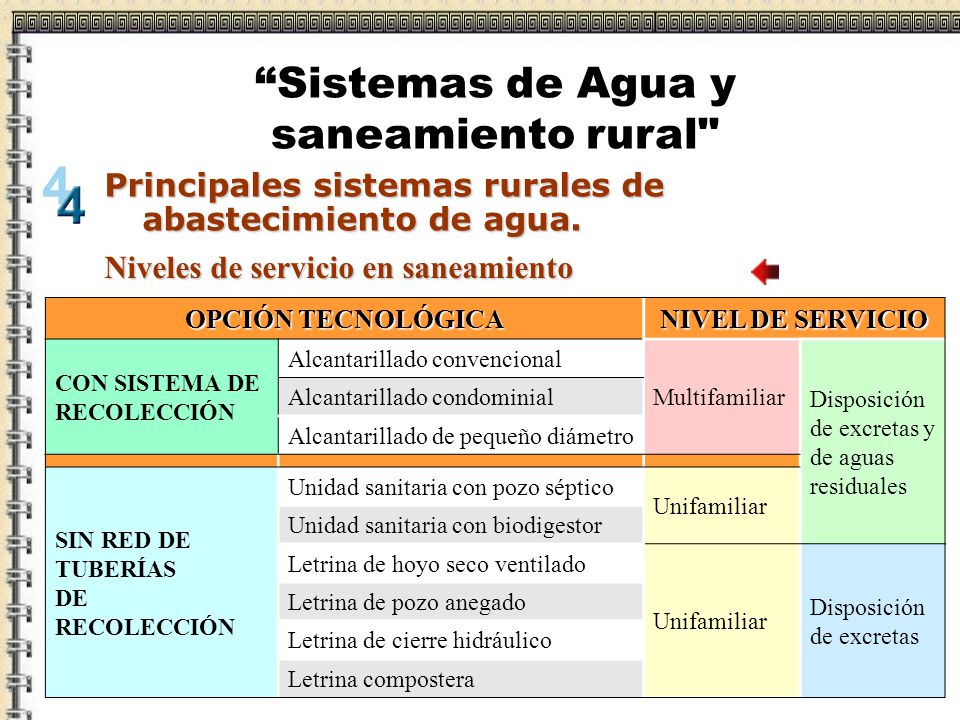

6 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Niveles de servicio en saneamiento OPCIÓN TECNOLÓGICA NIVEL DE SERVICIO CON SISTEMA DE RECOLECCIÓN Alcantarillado convencional Multifamiliar Disposición de excretas y de aguas residuales Alcantarillado condominial Alcantarillado de pequeño diámetro SIN RED DE TUBERÍAS DE RECOLECCIÓN Unidad sanitaria con pozo séptico Unifamiliar Unidad sanitaria con biodigestor Letrina de hoyo seco ventilado Disposición de excretas Letrina de pozo anegado Letrina de cierre hidráulico Letrina compostera

7 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Niveles de servicio en saneamiento Principales sistemas rurales de saneamiento. Con sistema de recolección en redes por tuberías Alcantarillado convencional Alcantarillado condominial Alcantarillado de pequeño diámetro Tratamiento de las aguas residuales canalizadas por tuberías de desagüe Sin sistema de recolección en redes por tuberías Tanques Sépticos Biodigestor clasificador Letrinas de hoyo seco ventilado Letrina de pozo anegado Baño de arrastre hidráulico Letrinas composteras A&S

8 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Niveles de servicio en saneamiento Con sistema de recolección en redes por tuberías Alcantarillado convencional Con sistema de recolección en redes por tuberías Alcantarillado convencional Alcantarillado condominial Alcantarillado de pequeño diámetro Tratamiento de las aguas residuales canalizadas por tuberías de desagüe Alcantarillado convencional Es el sistema por arrastre hidráulico usualmente utilizado en zonas urbanas. Las aguas servidas recolectadas van a un sistema de tratamiento antes de la disposición final, para evitar la contaminación. A&S

9 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Niveles de servicio en saneamiento Con sistema de recolección en redes por tuberías Alcantarillado convencional Alcantarillado condominial Alcantarillado de pequeño diámetro Tratamiento de las aguas residuales canalizadas por tuberías de desagüe Con sistema de recolección en redes por tuberías Alcantarillado condominial Alcantarillado condominial Este sistema divide la red de alcantarillado en dos componentes: el ramal condominial y las redes públicas. El ramal condominial atiende a un condominio (un grupo de viviendas). Es una red de menor diámetro asentada en zonas protegidas alrededor de la manzana o al interior de los lotes. A&S

10 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Niveles de servicio en saneamiento Con sistema de recolección en redes por tuberías Con sistema de recolección en redes por tuberías Alcantarillado convencional Alcantarillado condominial Alcantarillado de pequeño diámetro Tratamiento de las aguas residuales canalizadas por tuberías de desagüe Alcantarillado de pequeño diámetro Las aguas residuales son previamente sedimentadas en un tanque séptico unifamiliar, instalado a la salida de la caja de registro. Como se efectúa la remoción de sólidos antes de la descarga a la red de alcantarillado, se ahorra en mantenimiento de la red. Alcantarillado de pequeño diámetro A&S

11 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Niveles de servicio en saneamiento Con sistema de recolección en redes por tuberías Alcantarillado convencional Alcantarillado condominial Alcantarillado de pequeño diámetro Tratamiento de las aguas residuales canalizadas por tuberías de desagüe Con sistema de recolección en redes por tuberías Biofiltros El biofiltro es un humedal artificial sembrado con plantas en la superficie del lecho filtrante, por donde las aguas residuales pre tratadas fluyen. Durante su paso, los microorganismos, la filtración y la sedimentación la depuran. Tratamiento de las aguas residuales canalizadas por tuberías de desagüe A&S

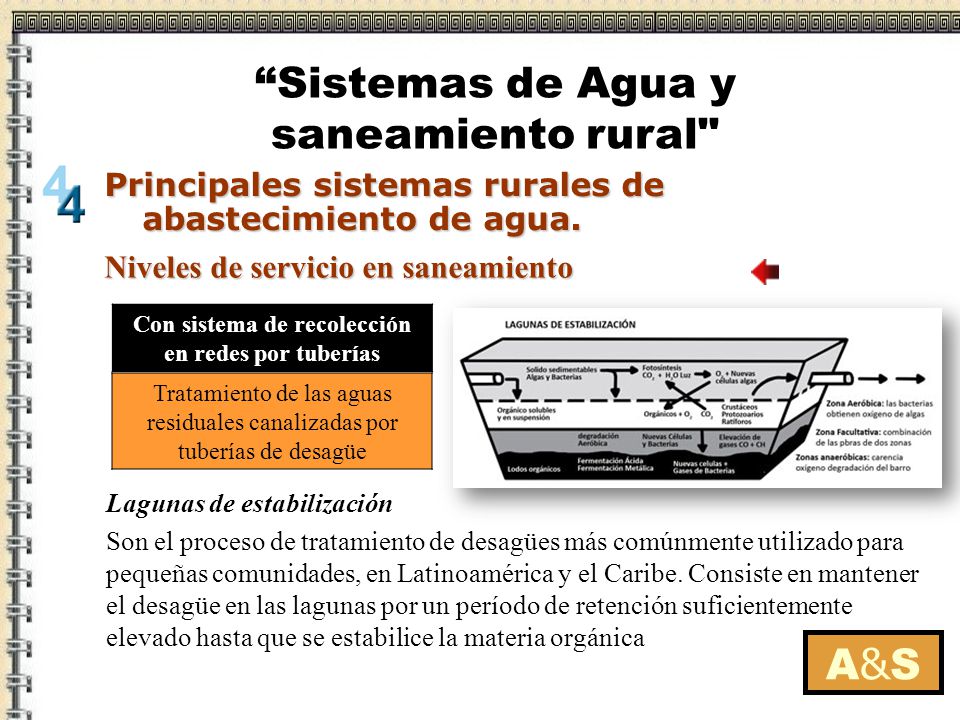

12 Con sistema de recolección en redes por tuberías
“Sistemas de Agua y saneamiento rural" Principales sistemas rurales de abastecimiento de agua.   Niveles de servicio en saneamiento Con sistema de recolección en redes por tuberías Tratamiento de las aguas residuales canalizadas por tuberías de desagüe Lagunas de estabilización Son el proceso de tratamiento de desagües más comúnmente utilizado para pequeñas comunidades, en Latinoamérica y el Caribe. Consiste en mantener el desagüe en las lagunas por un período de retención suficientemente elevado hasta que se estabilice la materia orgánica A&S

13 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Niveles de servicio en saneamiento Sin sistemas de recolección en redes por tuberías Tanques Sépticos Biodigestor clasificador Letrinas de hoyo seco ventilado Letrina de pozo anegado Baño de arrastre hidráulico Letrinas composteras Sin sistema de recolección en redes por tuberías Tanques Sépticos Los sedimentos se van al fondo y flota la capa de impurezas. Para que la separación ocurra, el agua residual debe detenerse en el tanque un mínimo de 24 horas. Quitan materia sólida por decantación, al detener agua residual en el tanque. A&S

14 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Niveles de servicio en saneamiento Sin sistema de recolección en redes por tuberías Sin sistemas de recolección en redes por tuberías Tanques Sépticos Biodigestor clasificador Letrinas de hoyo seco ventilado Letrina de pozo anegado Baño de arrastre hidráulico Letrinas composteras Biodigestor clasificador Biodigestor clasificador Equipo de tratamiento para aguas residuales, autolimpiable. Las aguas residuales tratadas en el biodigestor van a zanjas de infiltración, pozos absorbentes o se pueden reusar para pequeños sembríos. A&S

15 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Niveles de servicio en saneamiento Sin sistema de recolección en redes por tuberías Sin sistema de recolección en redes por tuberías Tanques Sépticos Biodigestor clasificador Letrinas de hoyo seco ventilado Letrina de pozo anegado Baño de arrastre hidráulico Letrinas composteras Letrina de hoyo seco ventilado Solo disposición de excretas. Hoyo excavado para la acumulación de las heces, cubierto con una losa sanitaria. La losa cuenta con dos orificios, uno para la disposición de las excretas y otro donde se inserta un tubo de ventilación. Todo el conjunto está protegido por una caseta. Letrinas de hoyo seco ventilado A&S

16 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Niveles de servicio en saneamiento Sin sistema de recolección en redes por tuberías Sin sistema de recolección en redes por tuberías Tanques Sépticos Biodigestor clasificador Letrinas de hoyo seco ventilado Letrina de pozo anegado Baño de arrastre hidráulico Letrinas composteras Letrina de pozo anegado Solo disposición de excretas. Las excretas son conducidas por un ducto de defecación directamente a un tanque lleno de agua, donde se procesa la digestión húmeda. Letrina de pozo anegado A&S

17 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Niveles de servicio en saneamiento Sin sistema de recolección en redes por tuberías Sin sistema de recolección en redes por tuberías Tanques Sépticos Biodigestor clasificador Letrinas de hoyo seco ventilado Letrina de pozo anegado Baño de arrastre hidráulico Letrinas composteras Baño de arrastre hidráulico Solo disposición de excretas. Letrina de pozo anegado, con la diferencia que la losa cuenta con un aparato sanitario dotado de un sifón. La taza puede estar apoyada directamente en el suelo y ubicada en el interior de la vivienda. Baño de arrastre hidráulico A&S

18 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Niveles de servicio en saneamiento Sin sistema de recolección en redes por tuberías Sin sistema de recolección en redes por tuberías Tanques Sépticos Biodigestor clasificador Letrinas de hoyo seco ventilado Letrina de pozo anegado Baño de arrastre hidráulico Letrinas composteras Letrina compostera Solo disposición de excretas. Está formada por dos cámaras impermeables e independientes. Ahí se depositarán solo las heces, utilizándose una cámara a la vez. El contenido de la primera cámara podrá ser utilizado como abono, luego del tiempo requerido para su estabilización. Letrinas composteras A&S

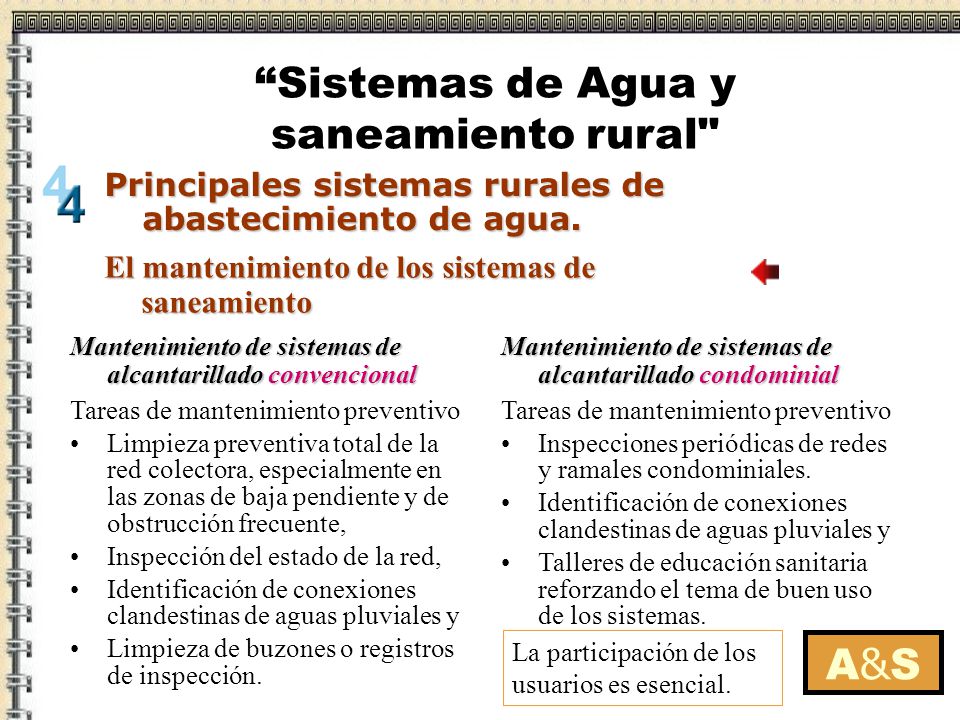

19 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   El mantenimiento de los sistemas de saneamiento Mantenimiento de sistemas de alcantarillado convencional Tareas de mantenimiento preventivo Limpieza preventiva total de la red colectora, especialmente en las zonas de baja pendiente y de obstrucción frecuente, Inspección del estado de la red, Identificación de conexiones clandestinas de aguas pluviales y Limpieza de buzones o registros de inspección. Mantenimiento de sistemas de alcantarillado condominial Tareas de mantenimiento preventivo Inspecciones periódicas de redes y ramales condominiales. Identificación de conexiones clandestinas de aguas pluviales y Talleres de educación sanitaria reforzando el tema de buen uso de los sistemas. La participación de los usuarios es esencial. A&S

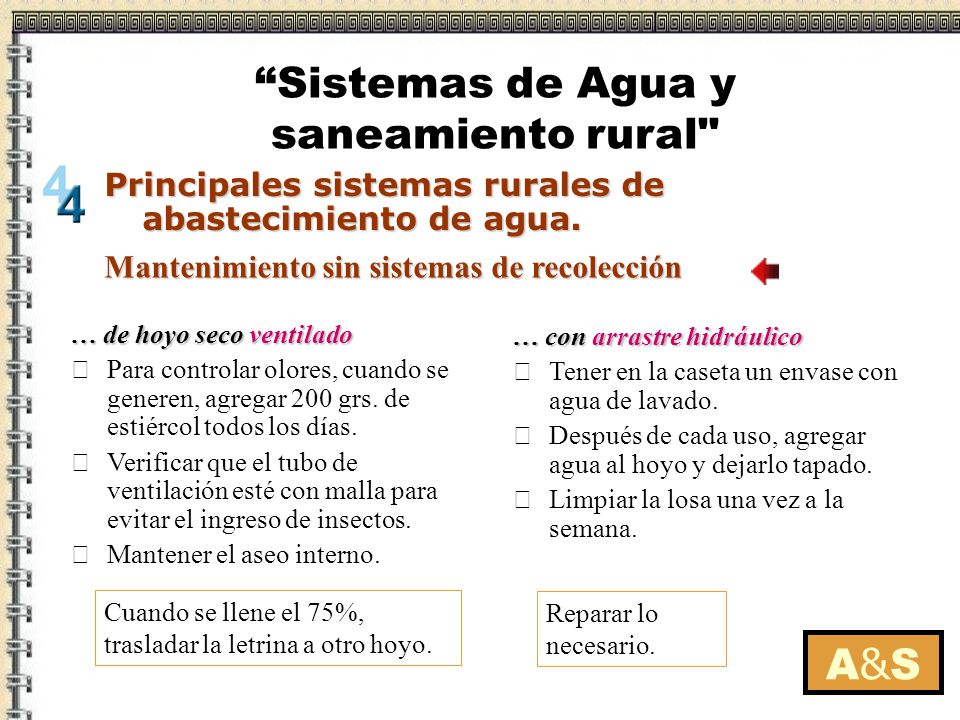

20 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de abastecimiento de agua.   Mantenimiento sin sistemas de recolección … de hoyo seco ventilado  Para controlar olores, cuando se generen, agregar 200 grs. de estiércol todos los días.  Verificar que el tubo de ventilación esté con malla para evitar el ingreso de insectos.  Mantener el aseo interno. … con arrastre hidráulico  Tener en la caseta un envase con agua de lavado.  Después de cada uso, agregar agua al hoyo y dejarlo tapado.  Limpiar la losa una vez a la semana. Cuando se llene el 75%, trasladar la letrina a otro hoyo. Reparar lo necesario. A&S

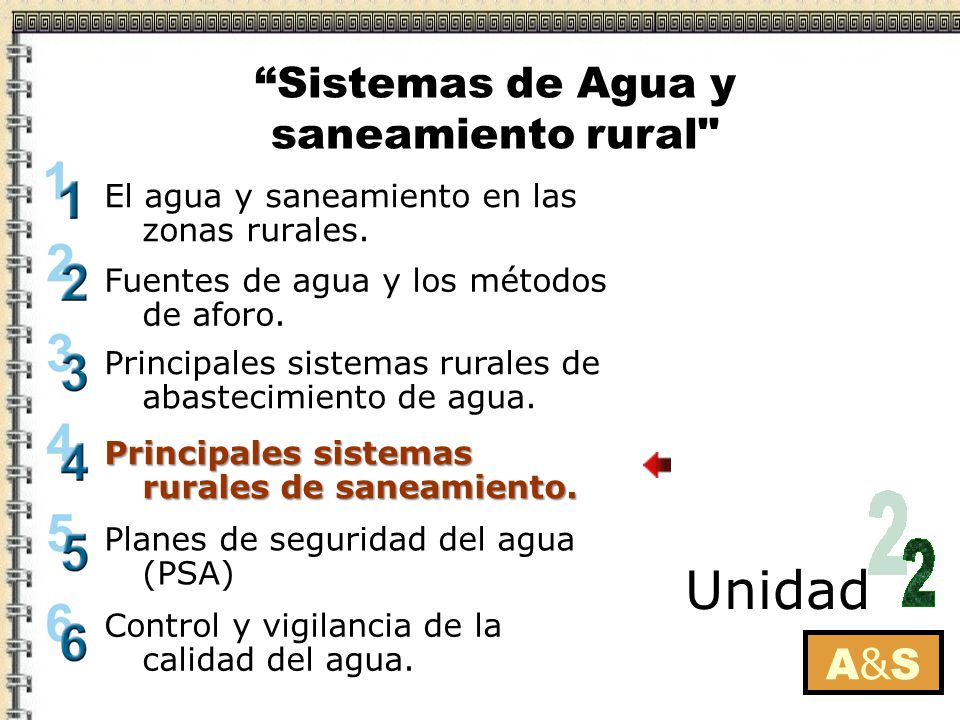

21 El agua y saneamiento en las zonas rurales.
“Sistemas de Agua y saneamiento rural" El agua y saneamiento en las zonas rurales.  Fuentes de agua y los métodos de aforo.  Principales sistemas rurales de abastecimiento de agua. Principales sistemas rurales de saneamiento. Planes de seguridad del agua (PSA) Control y vigilancia de la calidad del agua. A&S

22 “Sistemas de Agua y saneamiento rural"
Principales sistemas rurales de saneamiento.   Revisión Seleccione un tema para regresar a verlo Niveles de servicio en saneamiento Opciones tecnológicas en saneamiento Con sistema de recolección en redes de tuberías Sin sistemas de recolección en redes de tuberías Mantenimiento de los sistemas en saneamiento Y luego marque aquí A&S
