1 INSTITUTO TECNOLOGICO SUPERIOR DE SAN ANDRES TUXTLA
INGENIERIA MECATRONICA MATERIA: PROCESOS DE FABRICACION DOCENTE: DR. JOSE ANGEL NIEVEZ VAZQUEZ TEMA :VELOCIDADES DE CORTE EQUIPO 2 Diley Acosta Texna Elías Jovani Ferman Baxin Miguel Ángel Fiscal Cosme Juan Enrique Gutiérrez Tapia DR. Alexis Gutiérrez Tapia Yosafat Mortera Elías

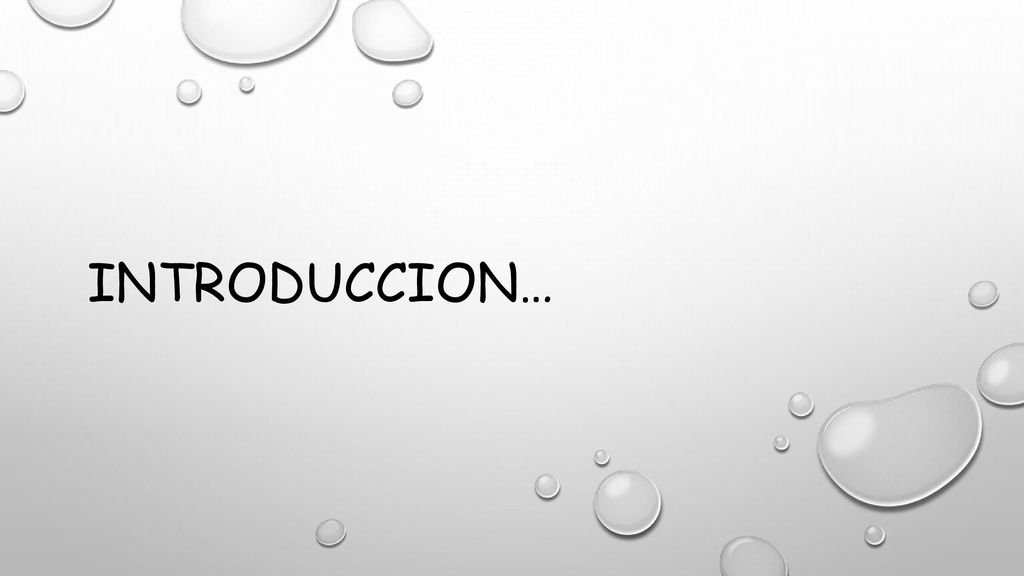

2 INTRODUCCION…

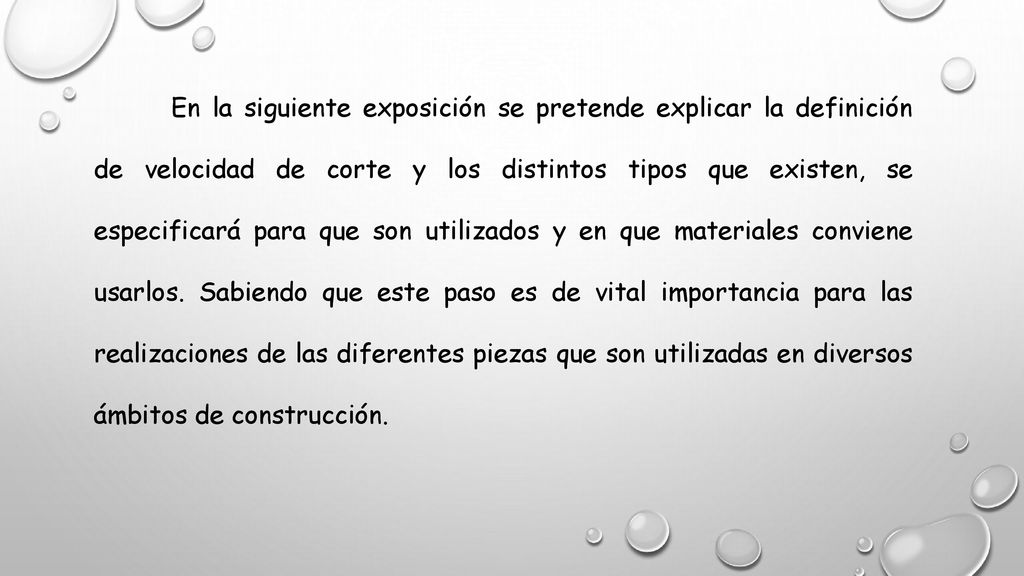

3 En la siguiente exposición se pretende explicar la definición de velocidad de corte y los distintos tipos que existen, se especificará para que son utilizados y en que materiales conviene usarlos. Sabiendo que este paso es de vital importancia para las realizaciones de las diferentes piezas que son utilizadas en diversos ámbitos de construcción.

4 DEFINICION…

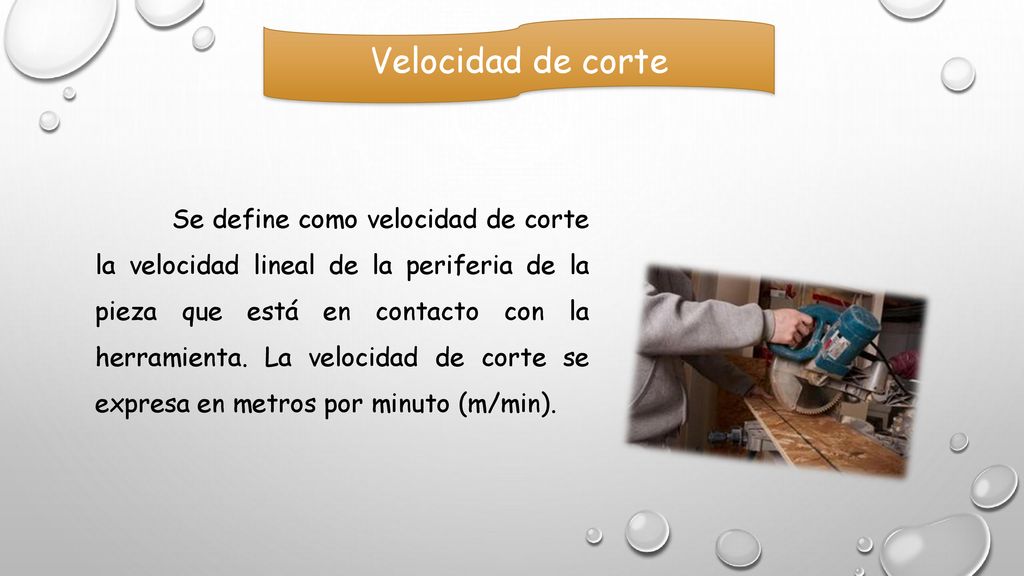

5 Velocidad de corte Se define como velocidad de corte la velocidad lineal de la periferia de la pieza que está en contacto con la herramienta. La velocidad de corte se expresa en metros por minuto (m/min).

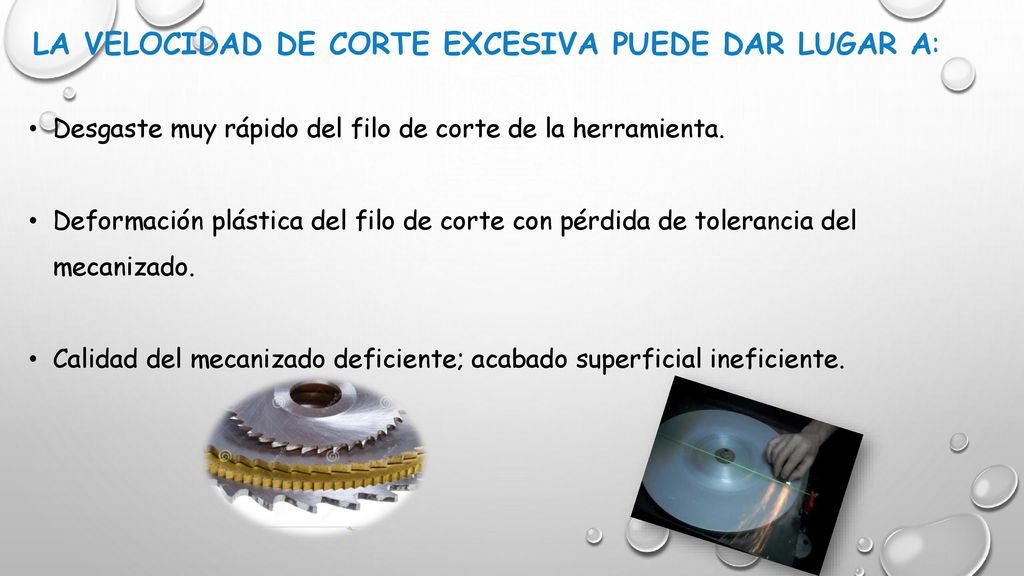

6 LA VELOCIDAD DE CORTE EXCESIVA PUEDE DAR LUGAR A:
Desgaste muy rápido del filo de corte de la herramienta. Deformación plástica del filo de corte con pérdida de tolerancia del mecanizado. Calidad del mecanizado deficiente; acabado superficial ineficiente.

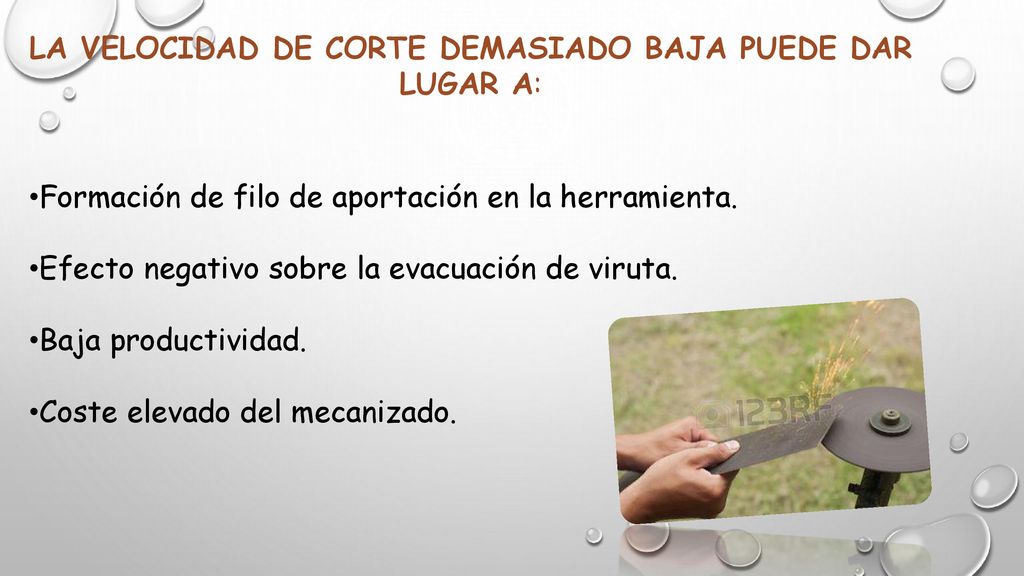

7 LA VELOCIDAD DE CORTE DEMASIADO BAJA PUEDE DAR LUGAR A:
Formación de filo de aportación en la herramienta. Efecto negativo sobre la evacuación de viruta. Baja productividad. Coste elevado del mecanizado.

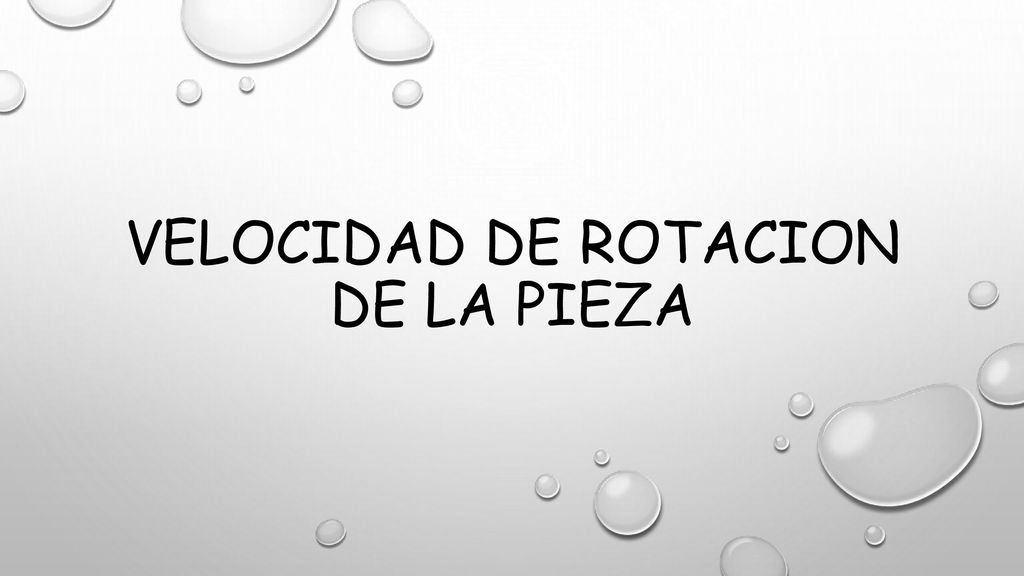

8 VELOCIDAD DE ROTACION DE LA PIEZA

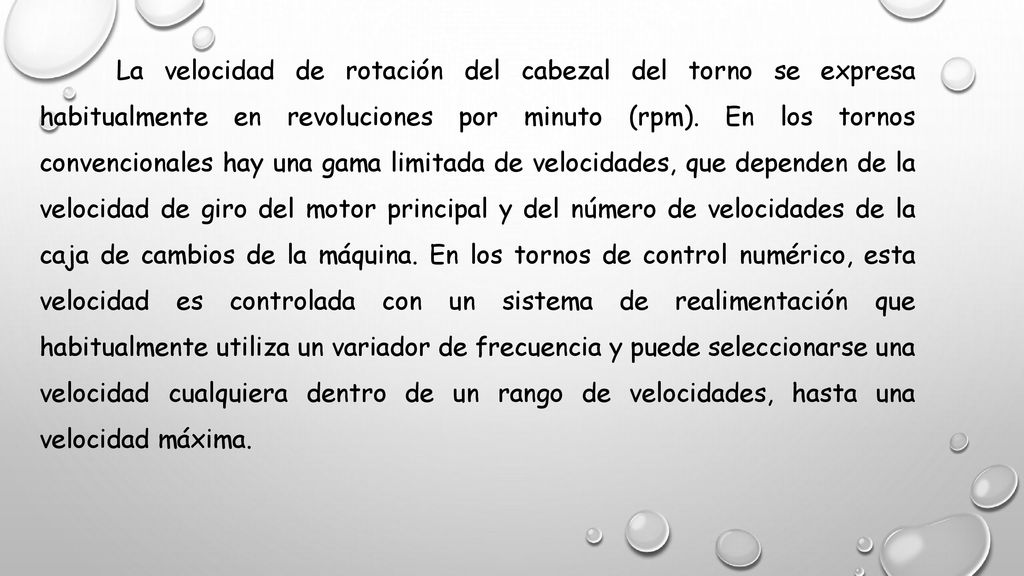

9 La velocidad de rotación del cabezal del torno se expresa habitualmente en revoluciones por minuto (rpm). En los tornos convencionales hay una gama limitada de velocidades, que dependen de la velocidad de giro del motor principal y del número de velocidades de la caja de cambios de la máquina. En los tornos de control numérico, esta velocidad es controlada con un sistema de realimentación que habitualmente utiliza un variador de frecuencia y puede seleccionarse una velocidad cualquiera dentro de un rango de velocidades, hasta una velocidad máxima.

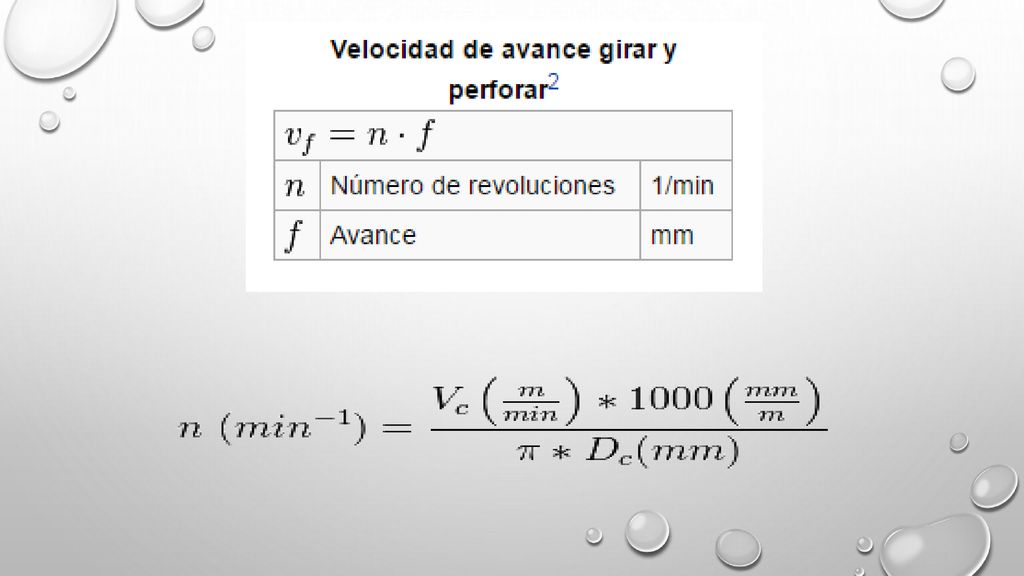

10

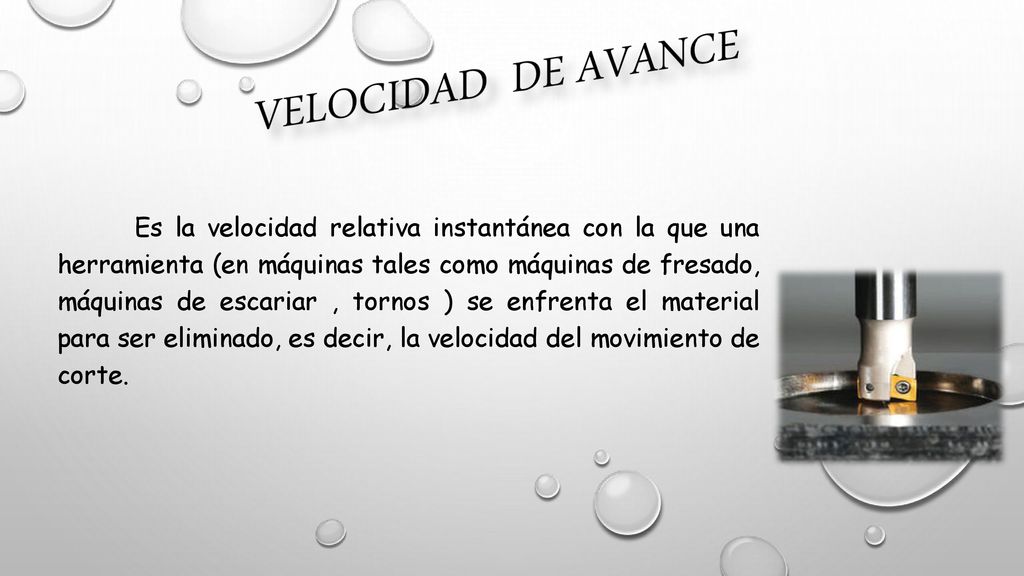

11 Velocidad de avance

12 Velocidad de avance Es la velocidad relativa instantánea con la que una herramienta (en máquinas tales como máquinas de fresado, máquinas de escariar , tornos ) se enfrenta el material para ser eliminado, es decir, la velocidad del movimiento de corte.

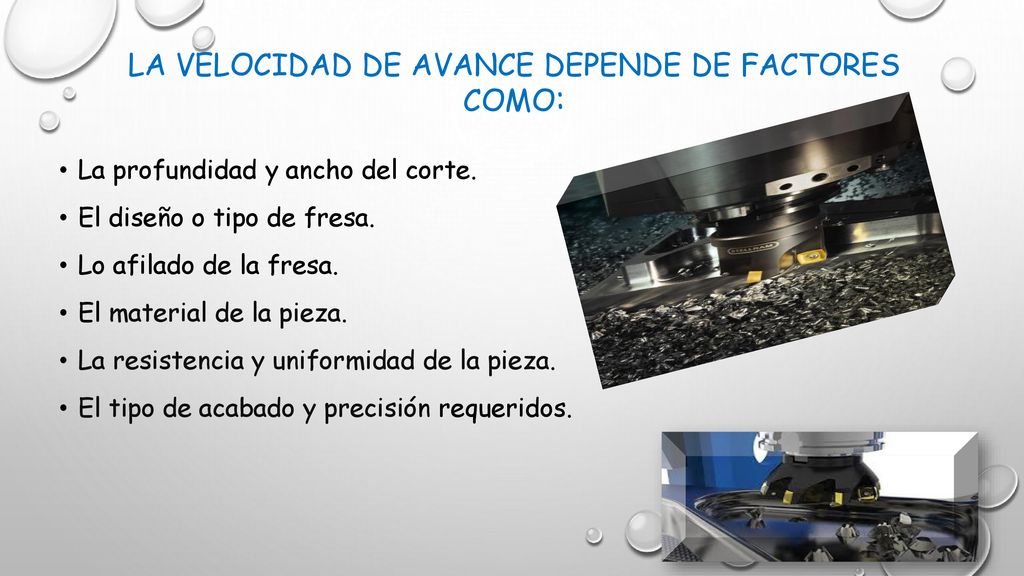

13 La velocidad de avance depende de factores como:
La profundidad y ancho del corte. El diseño o tipo de fresa. Lo afilado de la fresa. El material de la pieza. La resistencia y uniformidad de la pieza. El tipo de acabado y precisión requeridos.

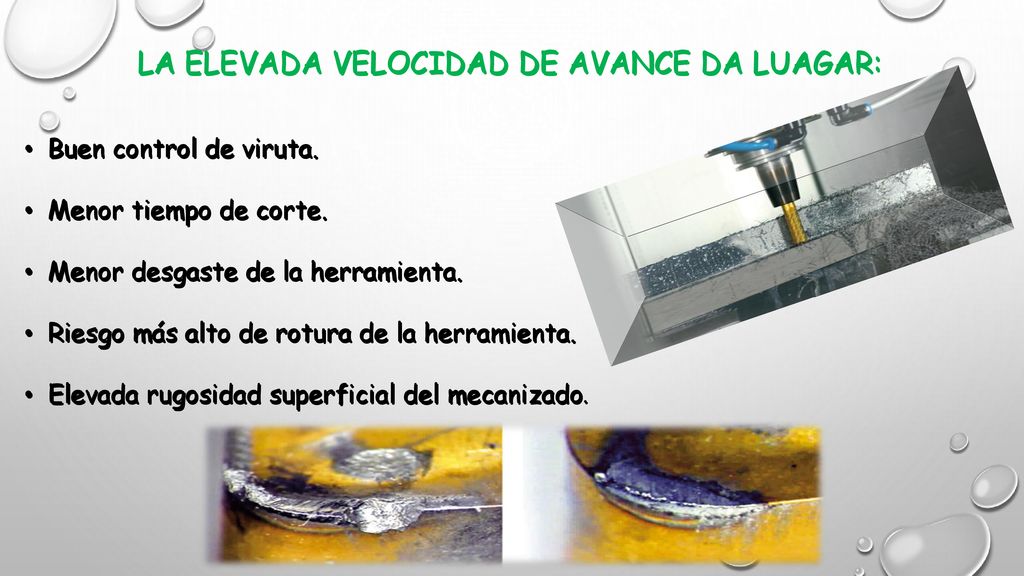

14 LA ELEVADA VELOCIDAD DE AVANCE DA LUAGAR:
Buen control de viruta. Menor tiempo de corte. Menor desgaste de la herramienta. Riesgo más alto de rotura de la herramienta. Elevada rugosidad superficial del mecanizado. Buen control de viruta. Menor tiempo de corte. Menor desgaste de la herramienta. Riesgo más alto de rotura de la herramienta. Elevada rugosidad superficial del mecanizado.

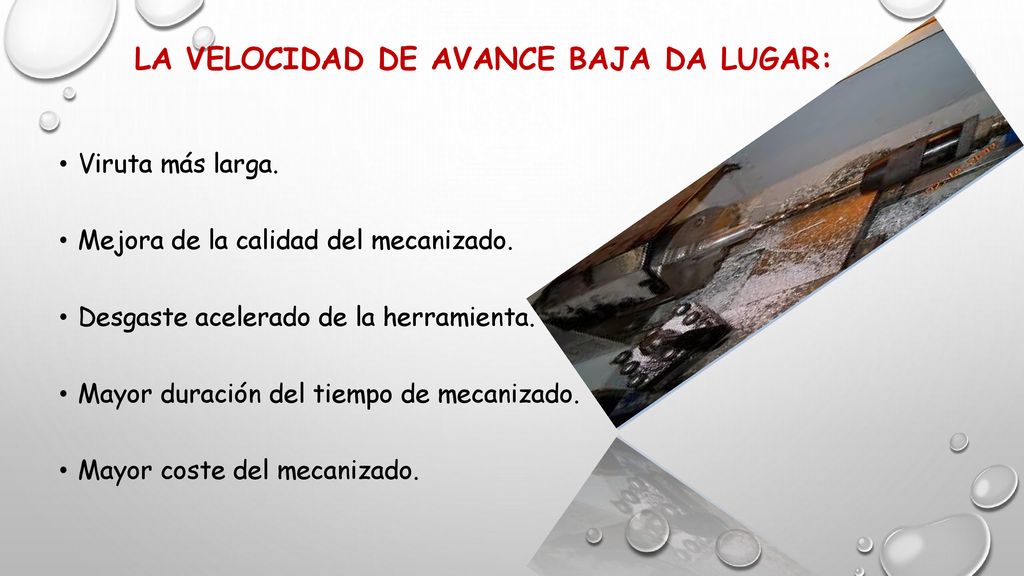

15 La velocidad de avance baja da lugar:
Viruta más larga. Mejora de la calidad del mecanizado. Desgaste acelerado de la herramienta. Mayor duración del tiempo de mecanizado. Mayor coste del mecanizado.

16 conclusiones…

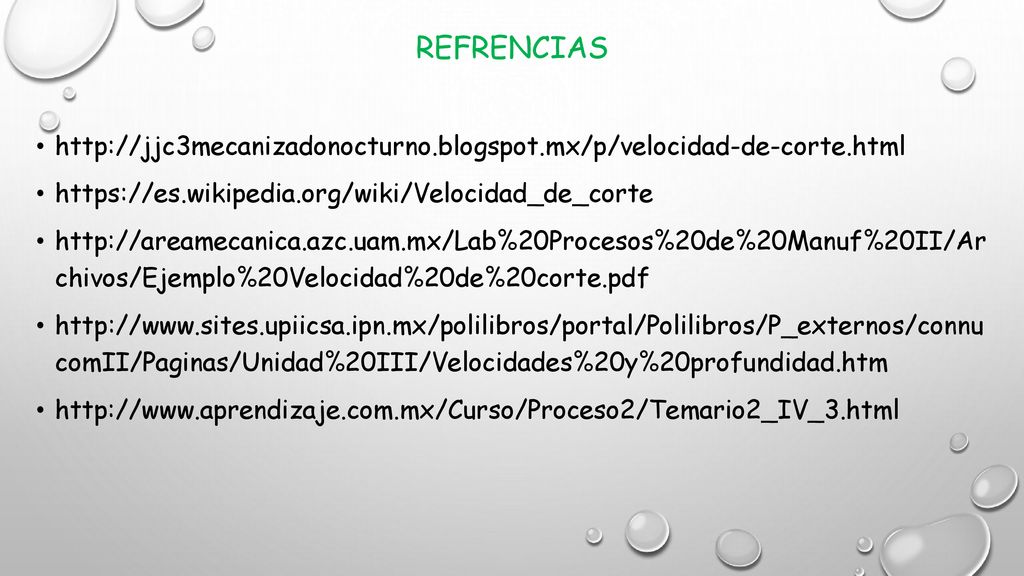

17 REFRENCIAS chivos/Ejemplo%20Velocidad%20de%20corte.pdf comII/Paginas/Unidad%20III/Velocidades%20y%20profundidad.htm
