1 ANATOMÍA POR IMAGEN DE ABDOMEN

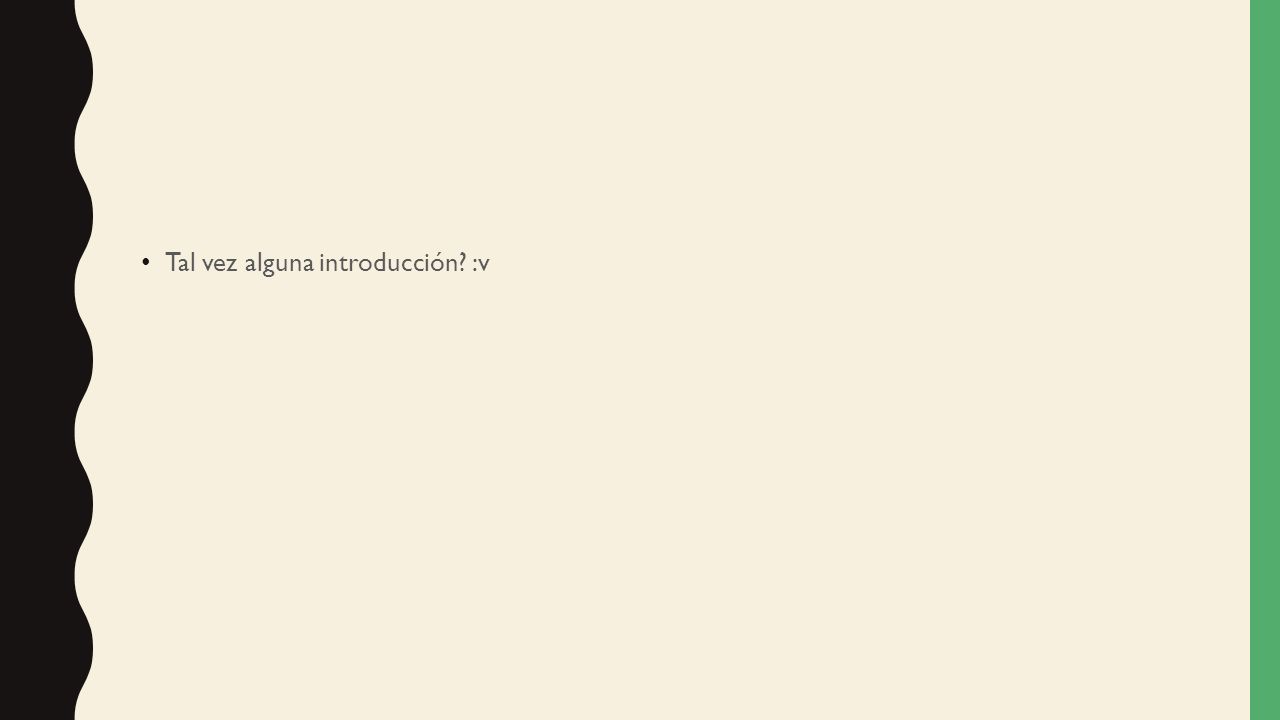

2 Tal vez alguna introducción? :v

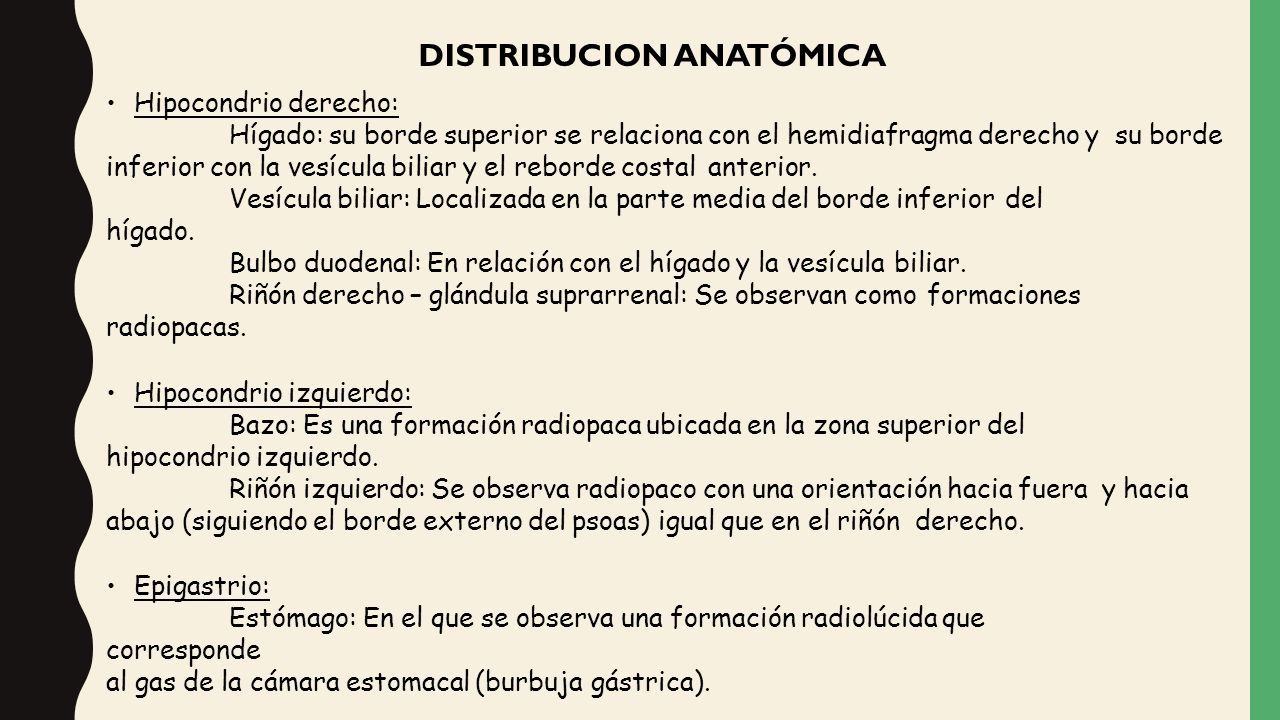

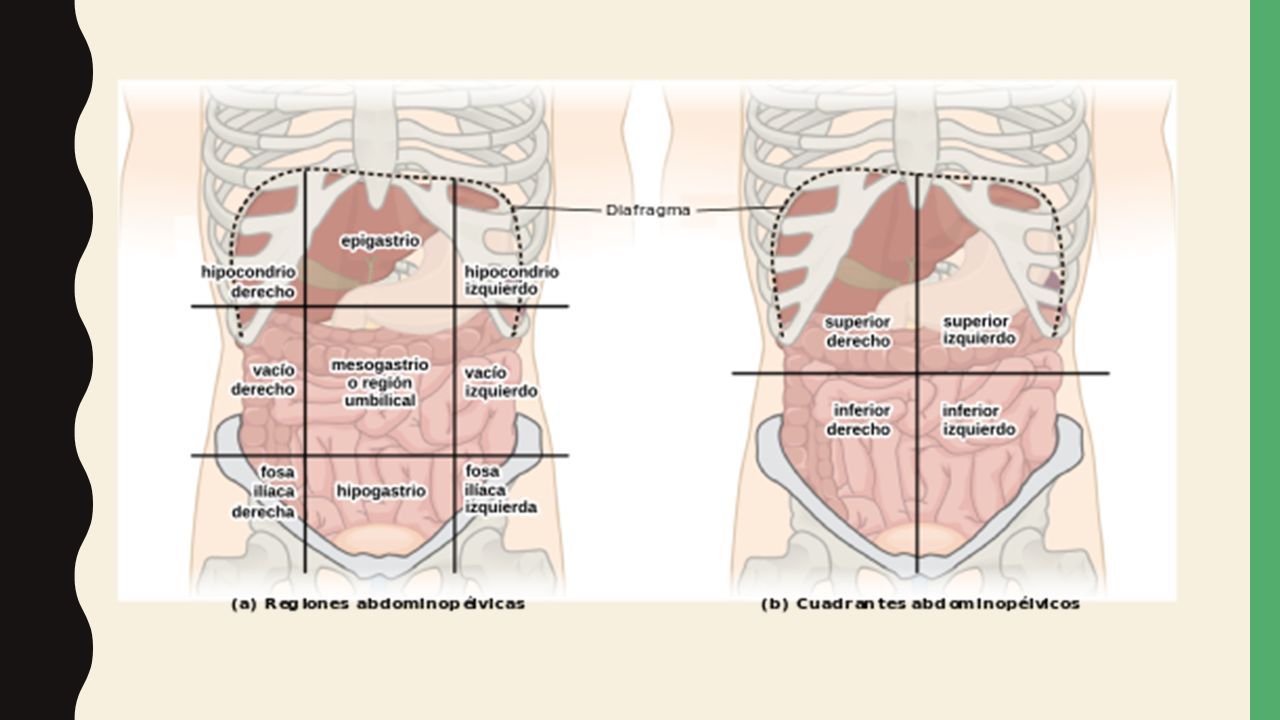

3 Hipocondrio derecho: Hígado: su borde superior se relaciona con el hemidiafragma derecho y su borde inferior con la vesícula biliar y el reborde costal anterior. Vesícula biliar: Localizada en la parte media del borde inferior del hígado. Bulbo duodenal: En relación con el hígado y la vesícula biliar. Riñón derecho – glándula suprarrenal: Se observan como formaciones radiopacas. Hipocondrio izquierdo: Bazo: Es una formación radiopaca ubicada en la zona superior del hipocondrio izquierdo. Riñón izquierdo: Se observa radiopaco con una orientación hacia fuera y hacia abajo (siguiendo el borde externo del psoas) igual que en el riñón derecho. Epigastrio: Estómago: En el que se observa una formación radiolúcida que corresponde al gas de la cámara estomacal (burbuja gástrica). DISTRIBUCION ANATÓMICA

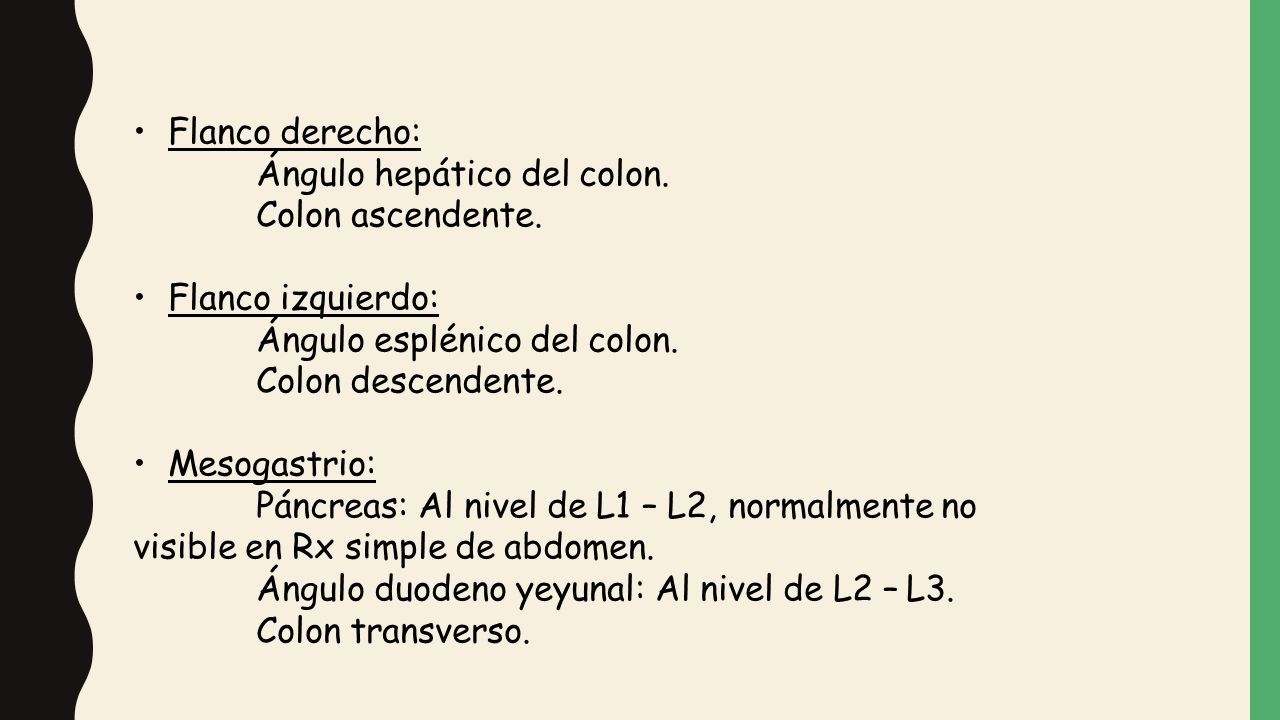

4 Flanco derecho: Ángulo hepático del colon. Colon ascendente. Flanco izquierdo: Ángulo esplénico del colon. Colon descendente. Mesogastrio: Páncreas: Al nivel de L1 – L2, normalmente no visible en Rx simple de abdomen. Ángulo duodeno yeyunal: Al nivel de L2 – L3. Colon transverso.

5 Fosa iliaca derecha: Ciego. Segmento distal del íleo. Apéndice. Fosa iliaca izquierda: Sigmoides. Hipogastrio: Vejiga. Recto. Próstata en los varones: Que se observa por detrás de la sínfisis del pubis y que normalmente no se ve.

6

7 RX. SIMPLE DE ABDOMEN Definción - generalidades  Estudio radiológico de la cavidad abdominal sin medio de contraste, con el paciente en posición decúbito supino, la cual debe abarcar desde las cúpulas diafragmáticas hasta la sínfisis del pubis.  Muestra la distribución del gas intraabdominal (normal o patológico), el efecto de masa de algunas patologías expansivas, el borramiento de planos anatómicos, la presencia de calcificaciones y cuerpos extraños radioopacos y el estado del esqueleto.  Imprescindibleenlaexploraciónydiagnósticodel abdomen agudo.

8 RADIOGRAFÍA DE ABDOMEN SIMPLE ADECUADA  Colimada:  Cúpulas diafragmáticas, senos costodiafragmáticos, hasta sínfisis púbicas.  Centrada:  Igual distancia desde los bordes de la radiografía y las paredes abdominales.  Bien Penetrada :  Permite ver estructuras óseas, densidades aéreas y bordes de los Psoas ilíacos en forma nítida.

9

10 1.Costillas 11. 2.Cuerpo vertebral (T12). 3.Aire en cámara gástrica. 4.Gas en el colon (ángulo esplénico). 5.Gas en el colon transverso. 6.Gas en el colon sigmoides. 7.Hueso sacro. 8.Articulación sacroiliáca. 9.Cabeza femoral. 10.Moteado cecal 11.Cresta iliaca. 12.Gas en el colon (ángulo hepático). 13.Línea del Psoas. RX SIMPLE DE ABDOMEN NORMAL (SUPINO)

11 El abdomen simple permite visualizar ambas siluetas renales (RD y RI) gracias a la grasa que las rodea. Ambos músculos psoas son claramente visibles hasta su entrada en la pelvis (flechas curvas) Medial a ambos riñones pueden verse las cruras diafragmáticas (CD) En el abdomen superior es visible la sombra del bazo (B) así como la sombra hepática hepática terminando terminando en el ángulo hepático hepático inferior inferior (flechas huecas) En la parte más superior de la radiografía puede verse el fundus gástrico (FG) como una sombra redondeada y densa,

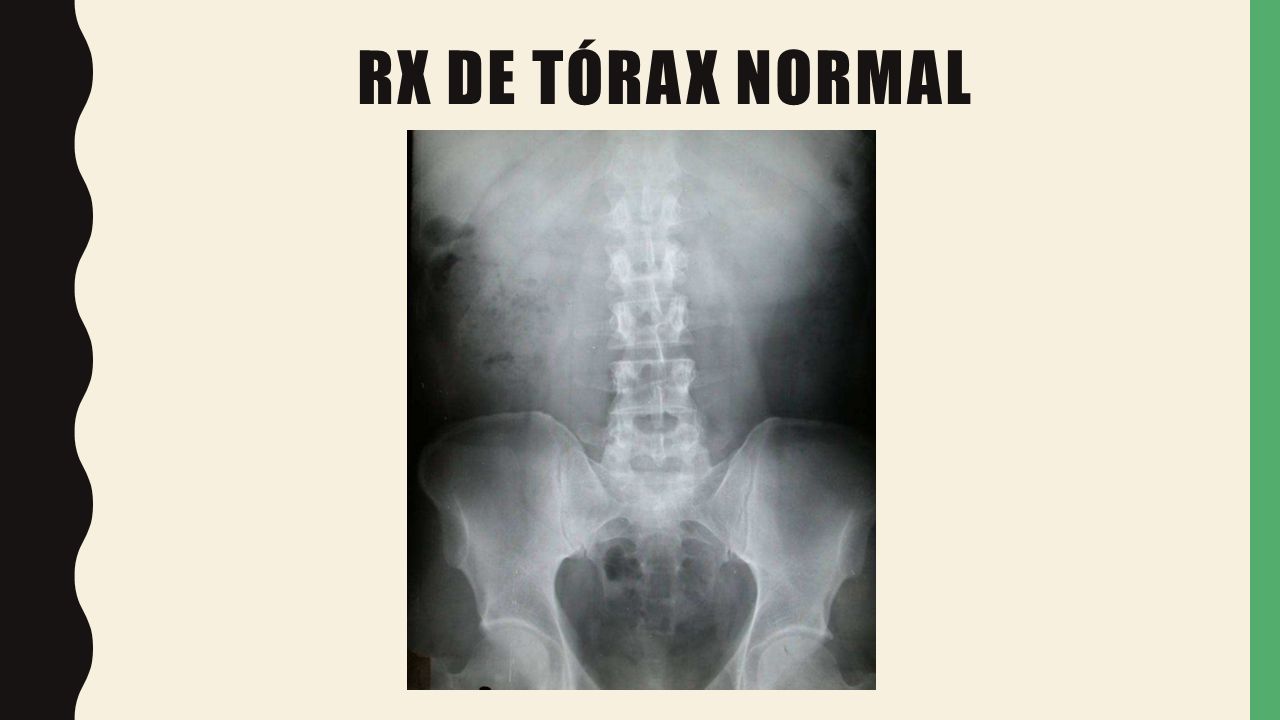

12 RX DE TÓRAX NORMAL

13 TÉCNICAS Radiografías simples Estudios angiográficos Medicina nuclear Ultrasonidos Tomografía axial computada

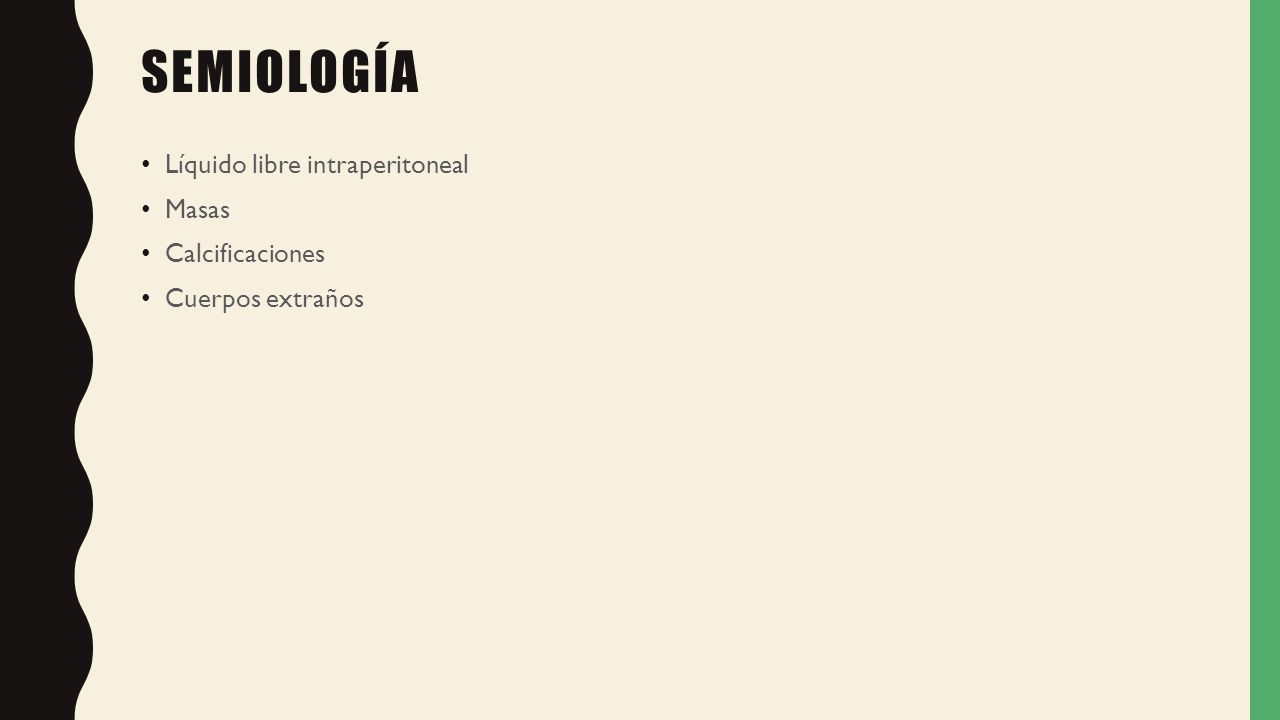

14 SEMIOLOGÍA Líquido libre intraperitoneal Masas Calcificaciones Cuerpos extraños

15 CALCIFICACIONES FISIOLOGICAS Cartílagos costales (1) Suprarrenales (2) Pancreáticas (3) Arteriales: Esplénica (4), Aorta (5), Ilíacas (8) Ganglios (6) Miomas uterinos (7) Flebolitos:Calcificaciones en lasvenas pélvicas (8)

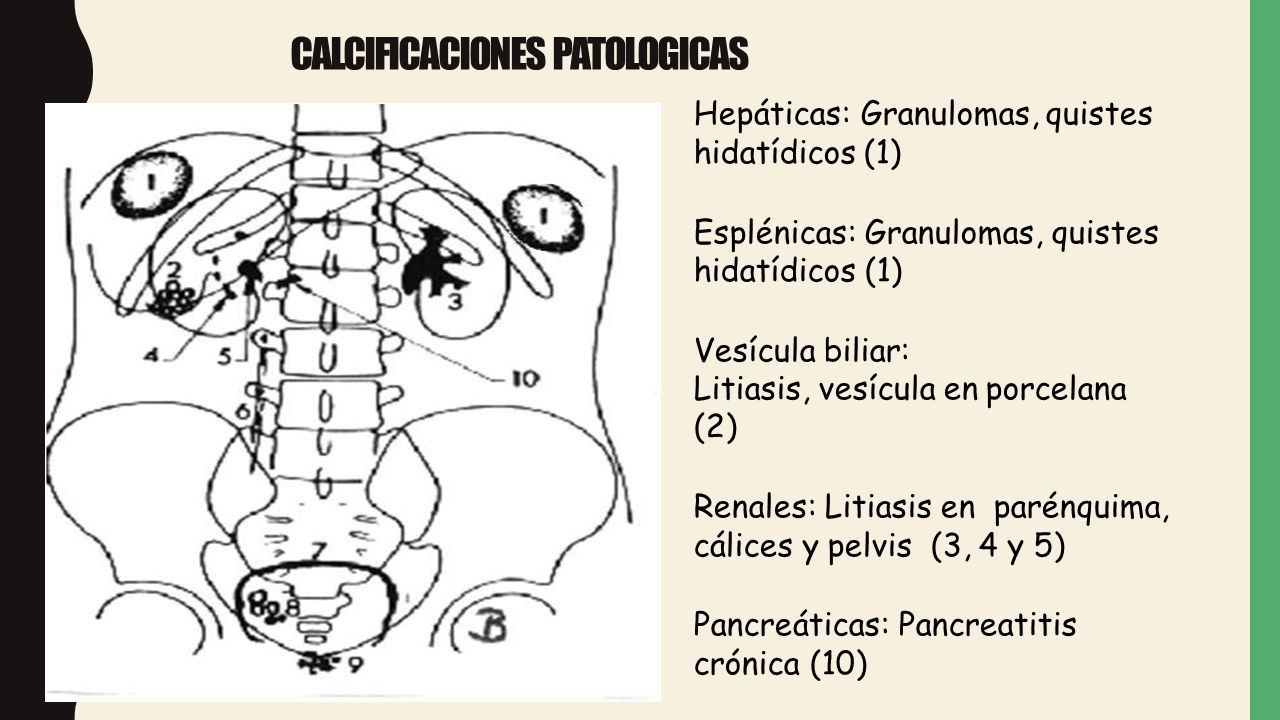

16 Hepáticas: Granulomas, quistes hidatídicos (1) Esplénicas: Granulomas, quistes hidatídicos (1) Vesícula biliar: Litiasis, vesícula en porcelana (2) Renales: Litiasis en parénquima, cálices y pelvis (3, 4 y 5) Pancreáticas: Pancreatitis crónica (10) CALCIFICACIONES PATOLOGICAS

17

18 LITIASIS RENAL

19 CUERPOS EXTRAÑOS

20

21
