1 UNIVERSIDAD TECNICA DE MANABI CARRERA DE INGENIERIA ELECTRICA ELECTRONICA APLICADA TEMA: Protección contra cortocircuito o sobrecarga INTEGRANTES: Castro Castillo Aldo Cevallos Jiménez Kevin Robles Castro Henry NIVEL: sexto DOCENTE: ING. MAURO LOOR PERIODO: ABRIL – AGOSTO 2019

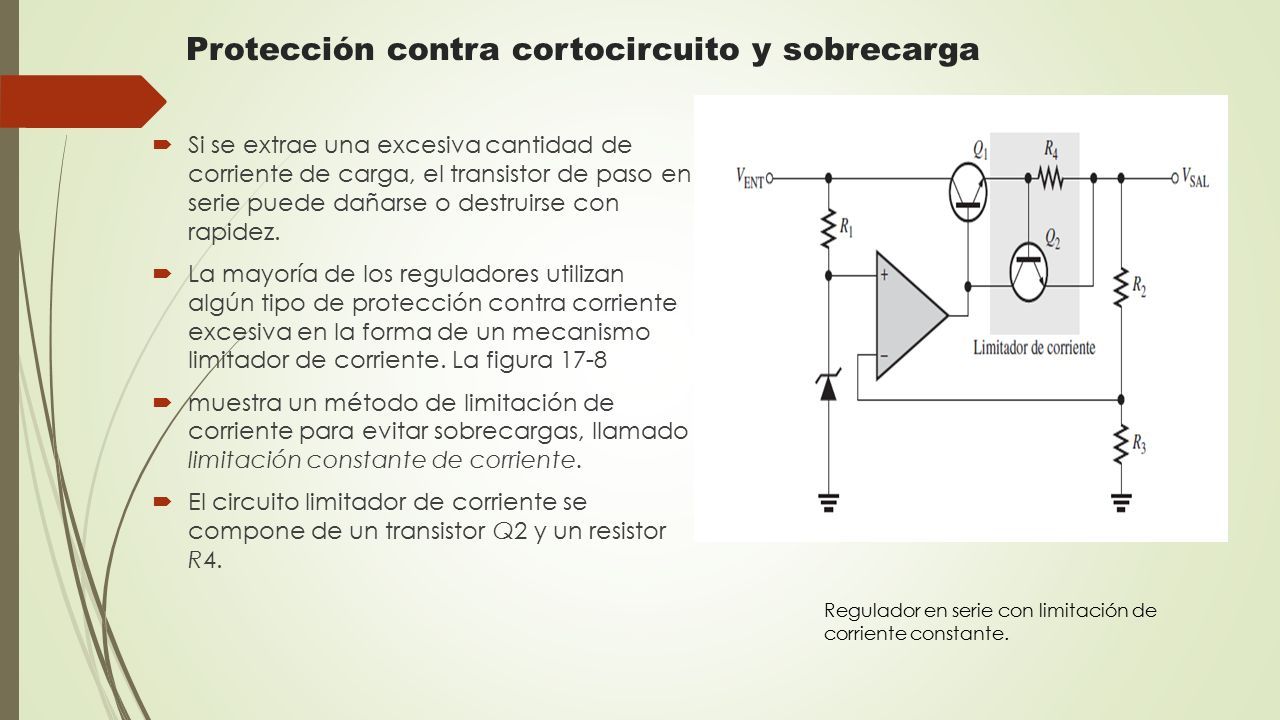

2 Protección contra cortocircuito y sobrecarga  Si se extrae una excesiva cantidad de corriente de carga, el transistor de paso en serie puede dañarse o destruirse con rapidez.  La mayoría de los reguladores utilizan algún tipo de protección contra corriente excesiva en la forma de un mecanismo limitador de corriente. La figura 17-8  muestra un método de limitación de corriente para evitar sobrecargas, llamado limitación constante de corriente.  El circuito limitador de corriente se compone de un transistor Q2 y un resistor R4. Regulador en serie con limitación de corriente constante.

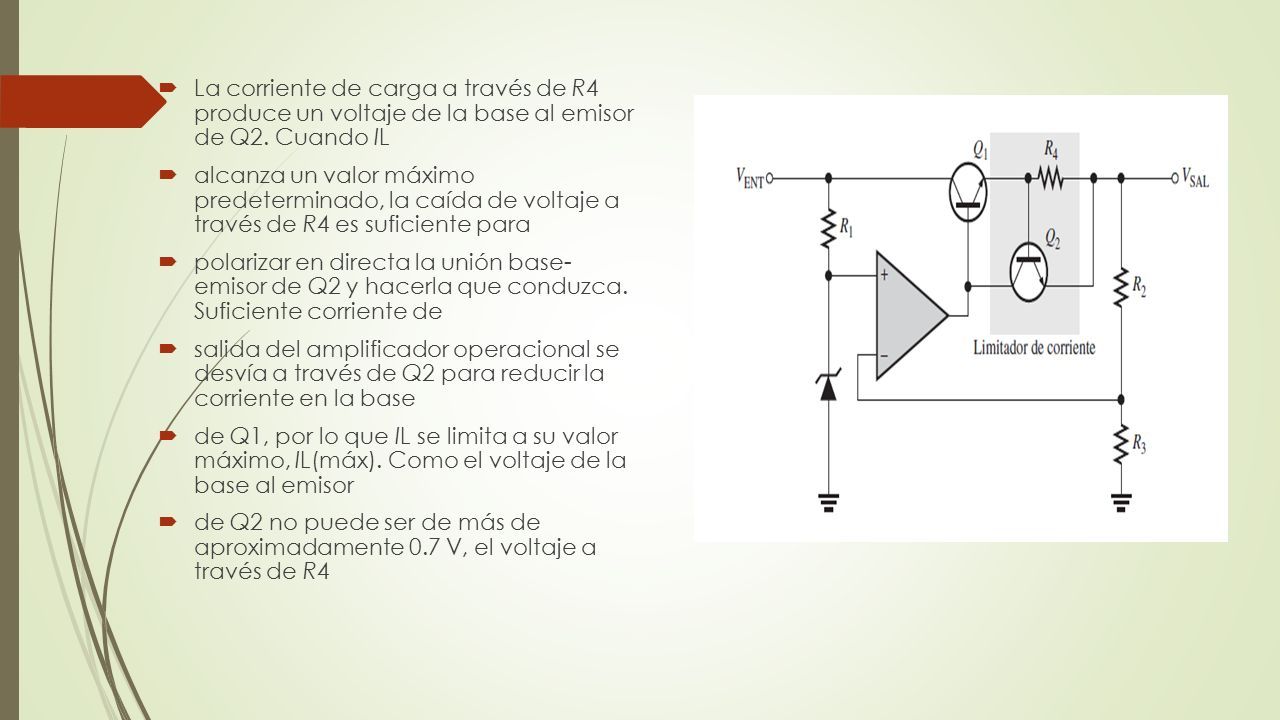

3  La corriente de carga a través de R4 produce un voltaje de la base al emisor de Q2. Cuando IL  alcanza un valor máximo predeterminado, la caída de voltaje a través de R4 es suficiente para  polarizar en directa la unión base- emisor de Q2 y hacerla que conduzca. Suficiente corriente de  salida del amplificador operacional se desvía a través de Q2 para reducir la corriente en la base  de Q1, por lo que IL se limita a su valor máximo, IL(máx). Como el voltaje de la base al emisor  de Q2 no puede ser de más de aproximadamente 0.7 V, el voltaje a través de R4

4 se mantiene a este valor y la corriente de carga se limita a:

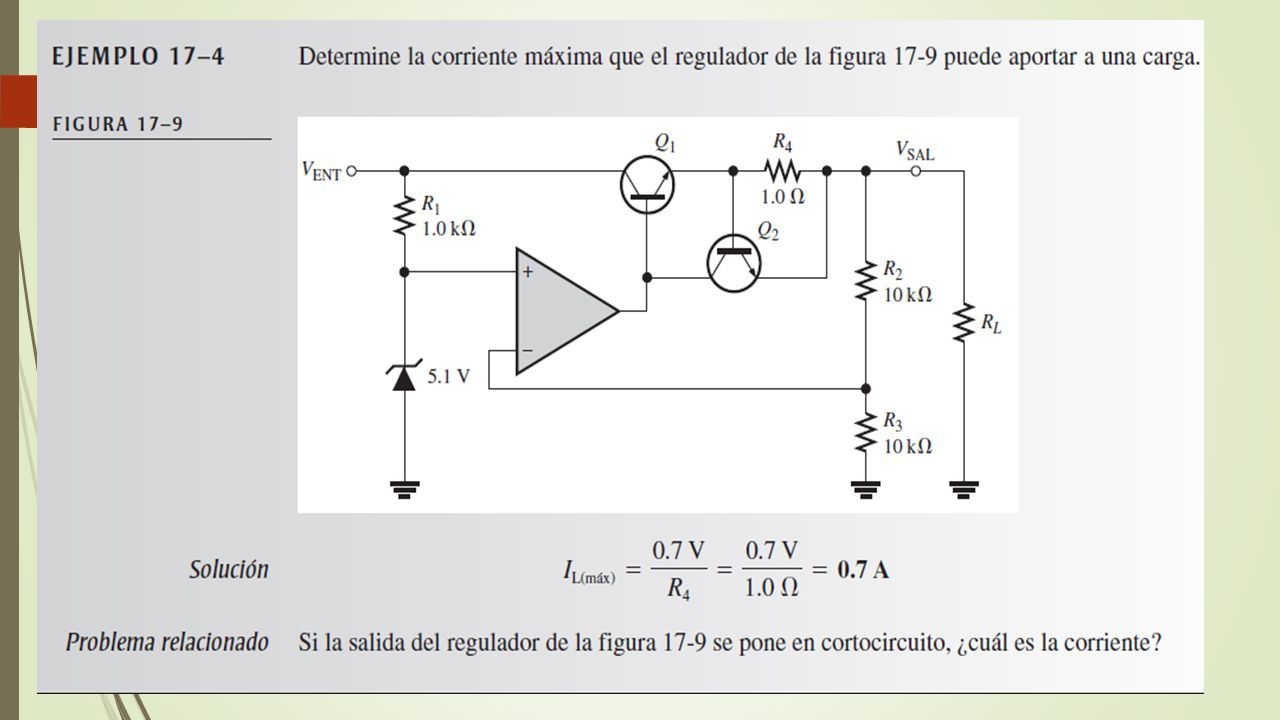

5
