AMPLIFICADORES MOSFET EN FUENTE COMUN

Presentación del tema: "AMPLIFICADORES MOSFET EN FUENTE COMUN"— Transcripción de la presentación:

1 AMPLIFICADORES MOSFET EN FUENTE COMUN
Melissa Montero Bonilla Pedro Alpízar Salas Ricardo Montero Ruiz Marco Madrigal Solano

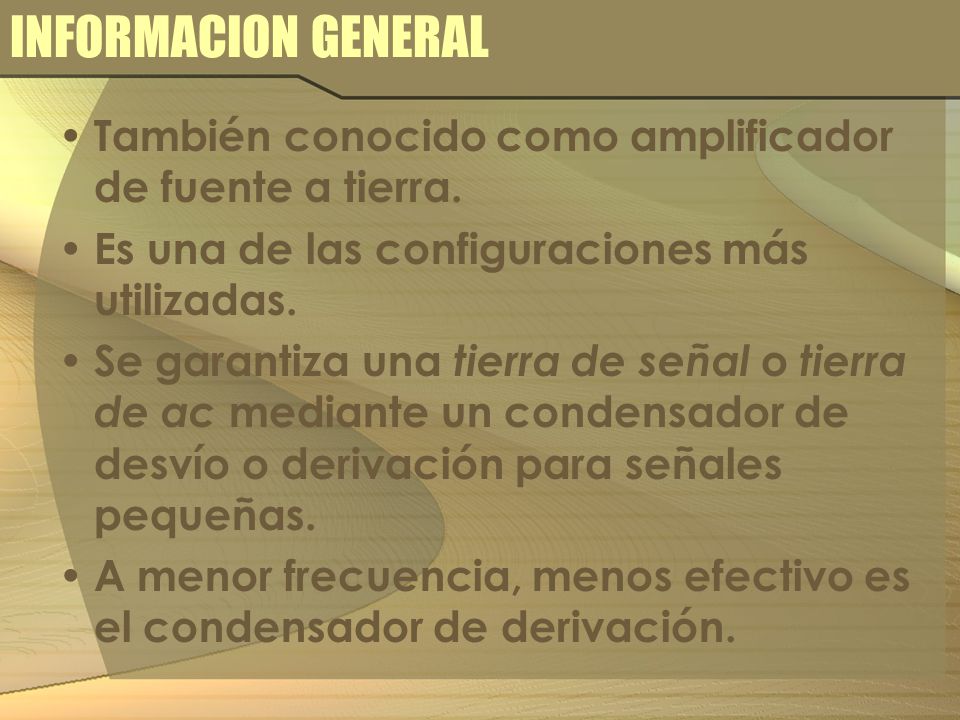

2 INFORMACION GENERAL También conocido como amplificador de fuente a tierra. Es una de las configuraciones más utilizadas. Se garantiza una tierra de señal o tierra de ac mediante un condensador de desvío o derivación para señales pequeñas. A menor frecuencia, menos efectivo es el condensador de derivación.

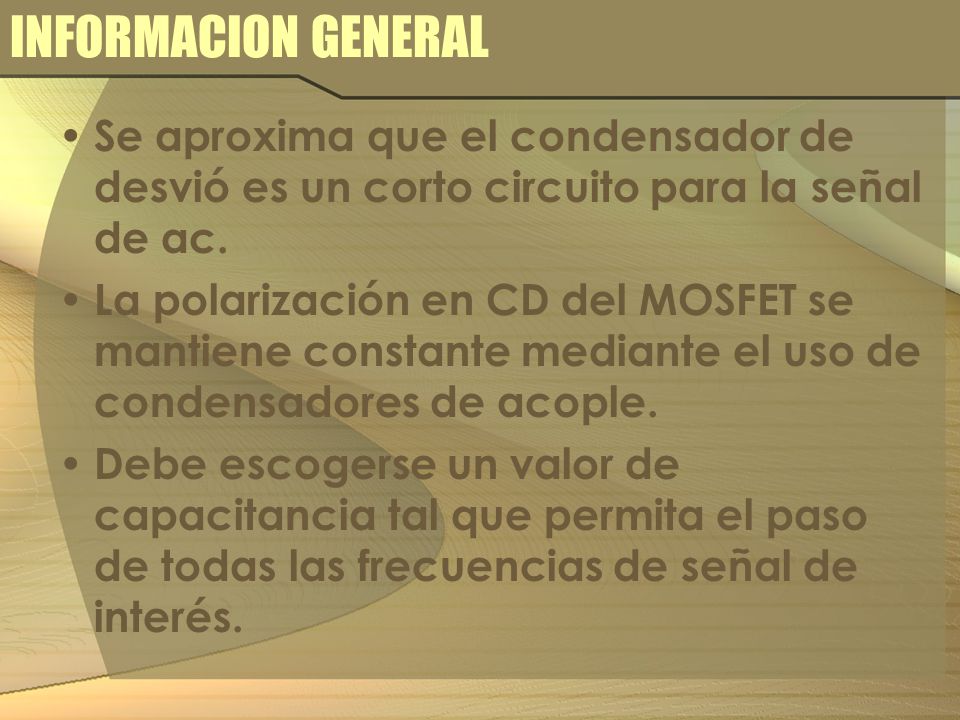

3 INFORMACION GENERAL Se aproxima que el condensador de desvió es un corto circuito para la señal de ac. La polarización en CD del MOSFET se mantiene constante mediante el uso de condensadores de acople. Debe escogerse un valor de capacitancia tal que permita el paso de todas las frecuencias de señal de interés.

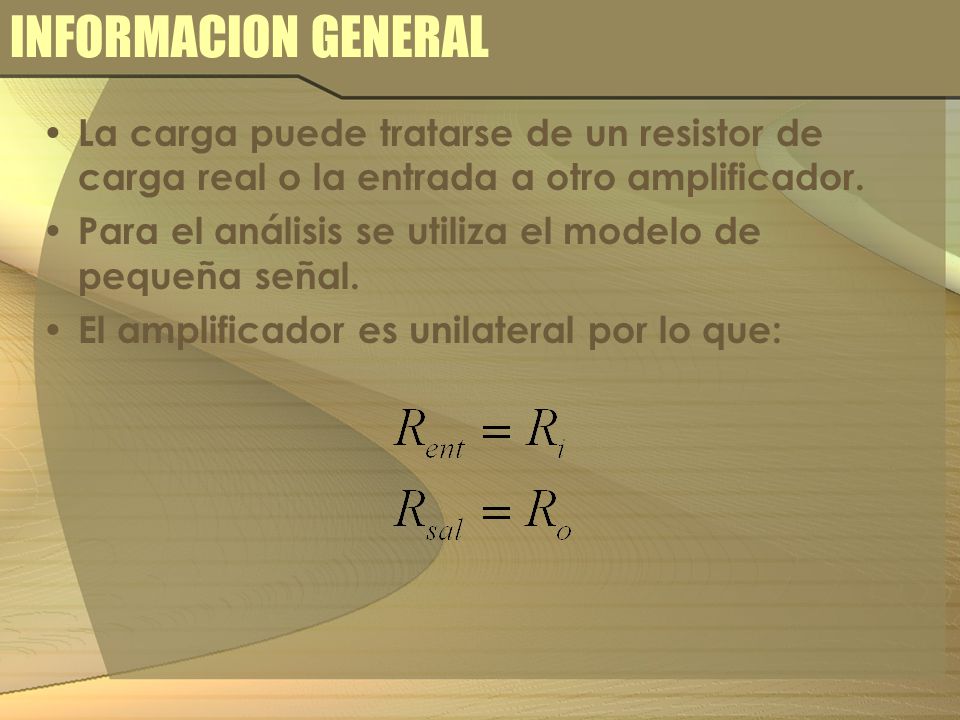

4 INFORMACION GENERAL La carga puede tratarse de un resistor de carga real o la entrada a otro amplificador. Para el análisis se utiliza el modelo de pequeña señal. El amplificador es unilateral por lo que:

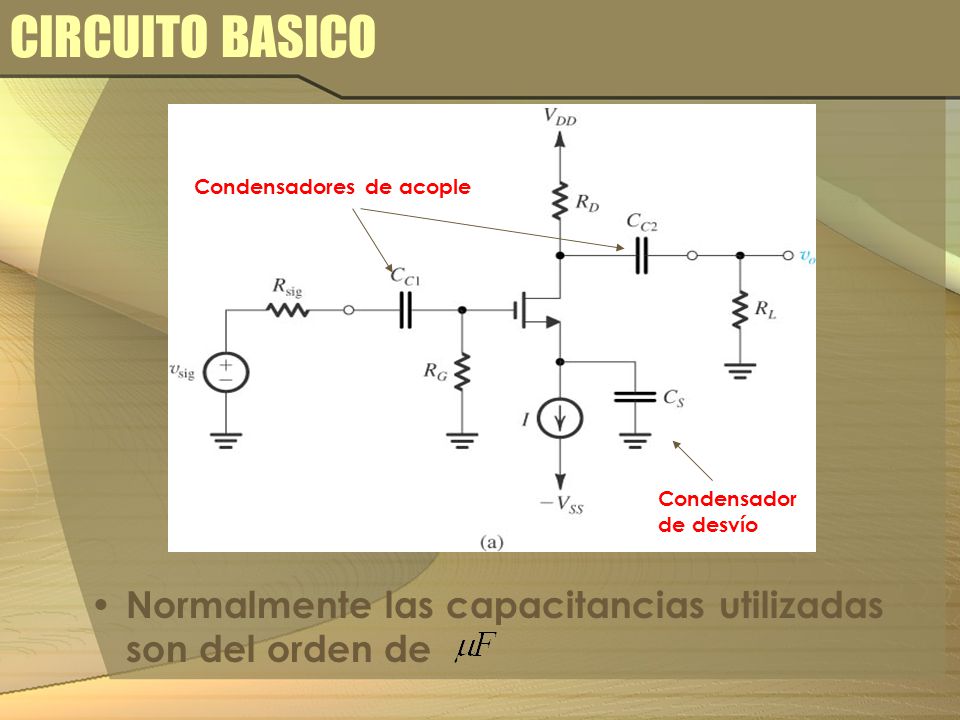

5 CIRCUITO BASICO Condensadores de acople Condensador de desvío Normalmente las capacitancias utilizadas son del orden de

6 OTROS DISEÑOS DEL AMPLIFICADOR CS.
La implementación de RF le proporciona mayor estabilidad al circuito ante cambios en ID.

7 CARACTERÍSTICAS DE SALIDA
Mediante RF se puede apartar el punto de operación del borde de la región de saturación.

8 ANALISIS EN PEQUEÑA SEÑAL

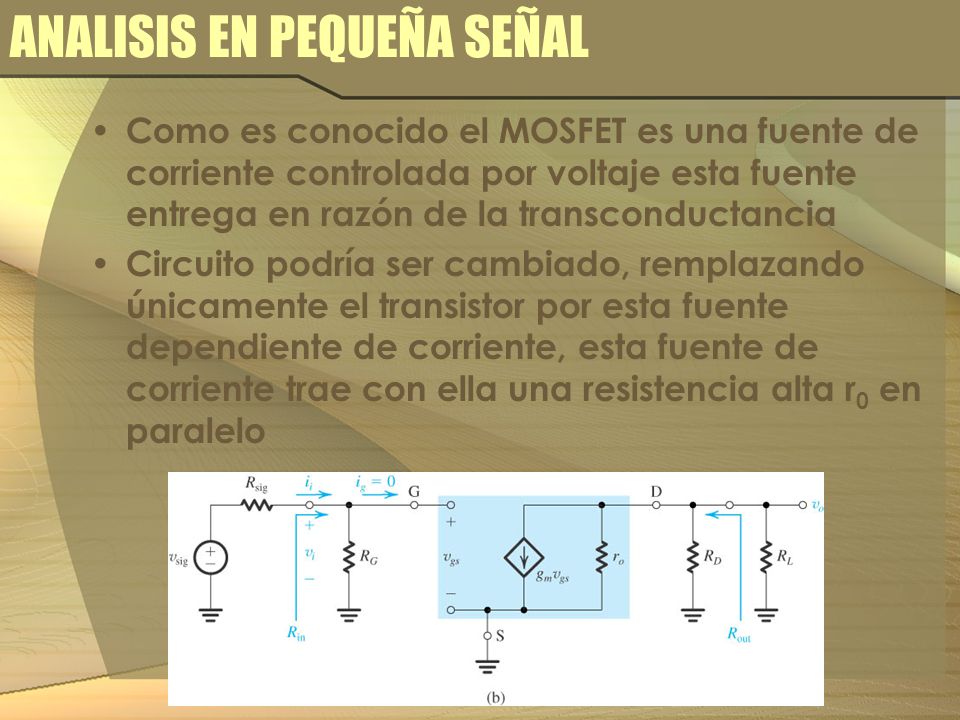

Como es conocido el MOSFET es una fuente de corriente controlada por voltaje esta fuente entrega en razón de la transconductancia Circuito podría ser cambiado, remplazando únicamente el transistor por esta fuente dependiente de corriente, esta fuente de corriente trae con ella una resistencia alta r0 en paralelo

9 ANALISIS EN PEQUEÑA SEÑAL
Del modelo se puede observar que la ganancia de voltaje esta dado por Pero debido a que esto es solo para un voltaje en circuito abierto, pero si se muestra con resistencia de carga el cual es: Y su ganancia general estará dada por:

10 ANALISIS EN PEQUEÑA SEÑAL

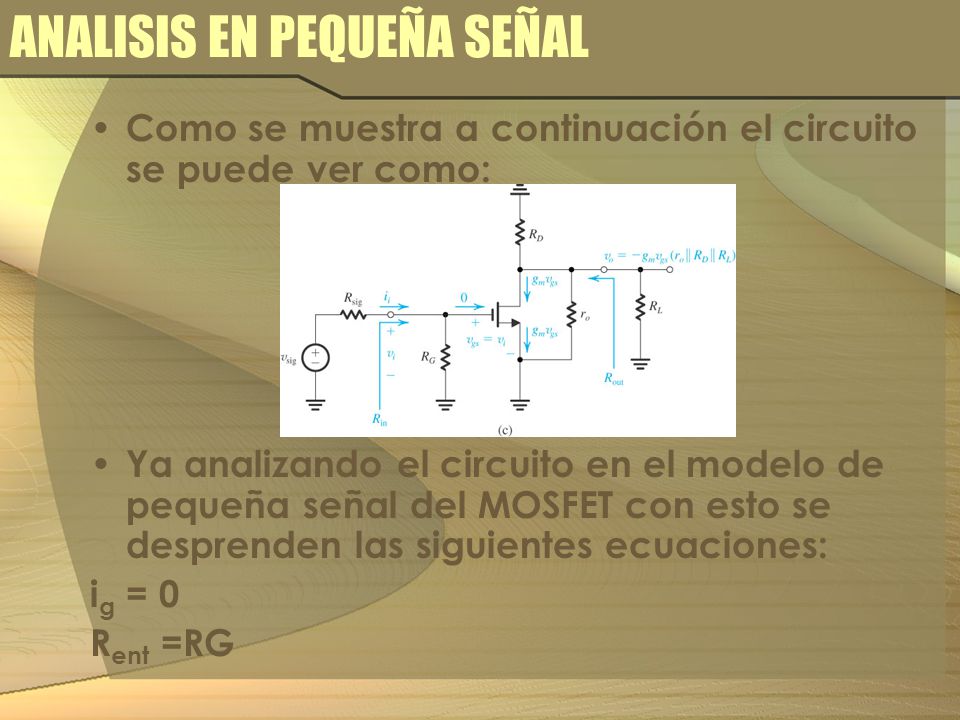

Como se muestra a continuación el circuito se puede ver como: Ya analizando el circuito en el modelo de pequeña señal del MOSFET con esto se desprenden las siguientes ecuaciones: ig = 0 Rent =RG

11 EJEMPLO Tomado del libro Circuitos Microelectrónicos (Ejercicios 4.30)

12 Ejemplo VDD=VSS=10V I=0.5mA RG=4,7MΩ RD=15kΩ Vt=1,5V k'n(W/L)=1mA/V².
Considere el circuito de la figura para el caso en que : VDD=VSS=10V I=0.5mA RG=4,7MΩ RD=15kΩ Vt=1,5V k'n(W/L)=1mA/V². Encuentre Vov, VGS,VG y VD. Además calcule los valores de gm y ro, cuando VA=75V.

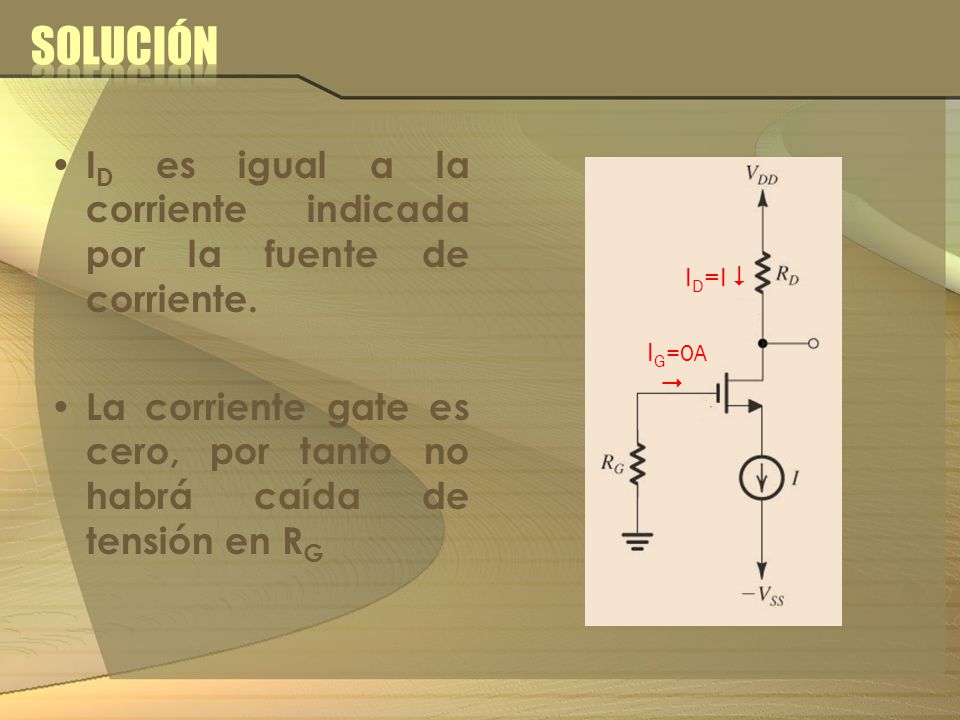

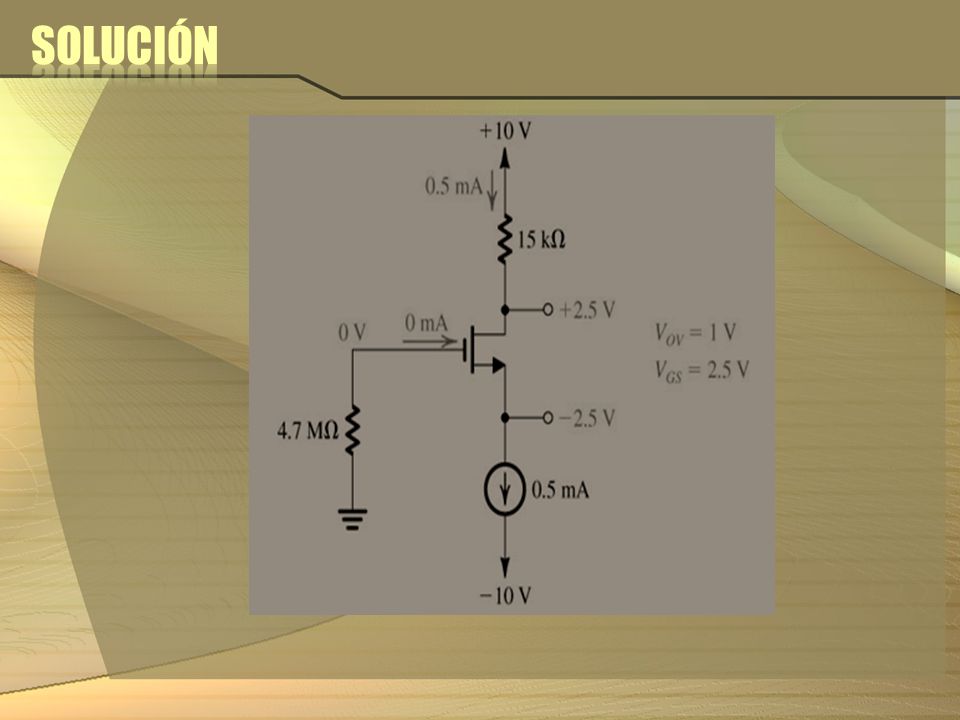

13 Solución ID es igual a la corriente indicada por la fuente de corriente. La corriente gate es cero, por tanto no habrá caída de tensión en RG ID=I  IG=0A 

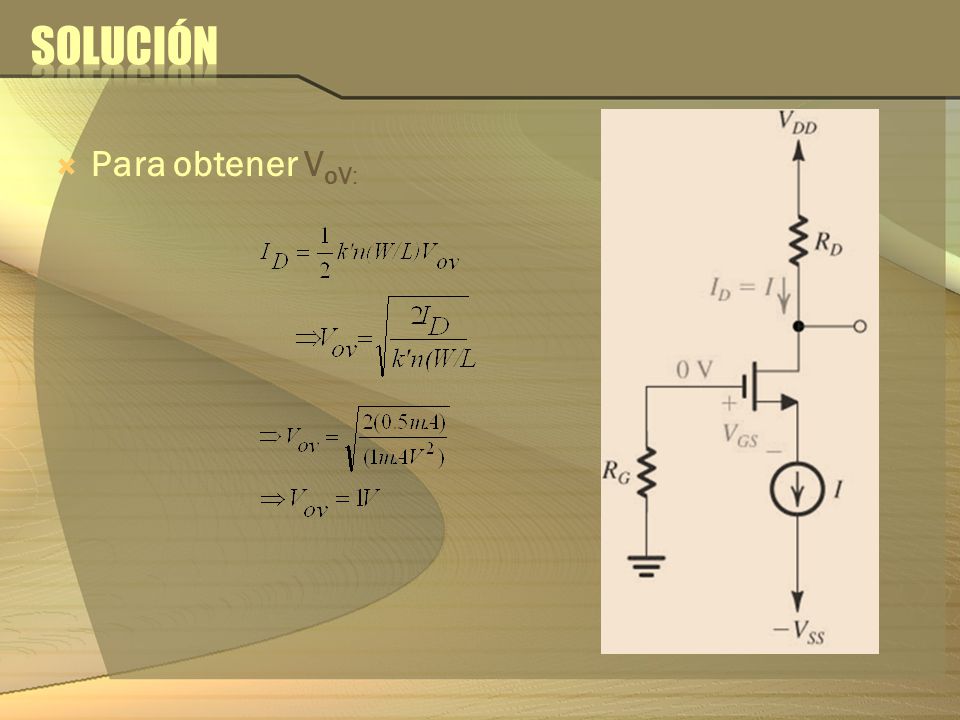

14 Solución Para obtener VoV:

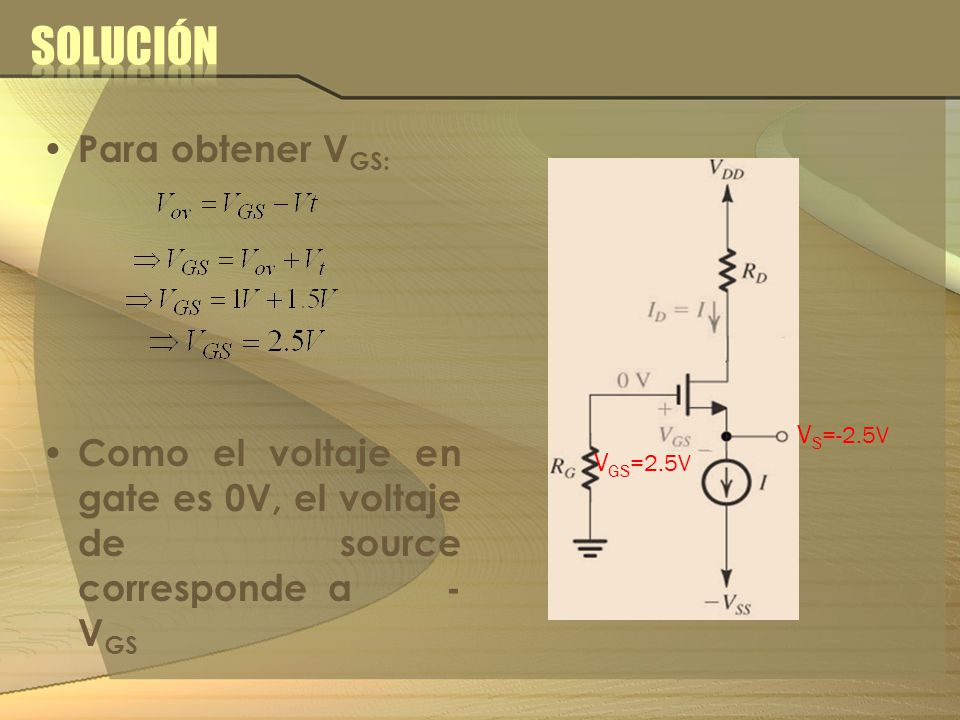

15 Solución Para obtener VGS:
Como el voltaje en gate es 0V, el voltaje de source corresponde a VGS VS=-2.5V VGS=2.5V

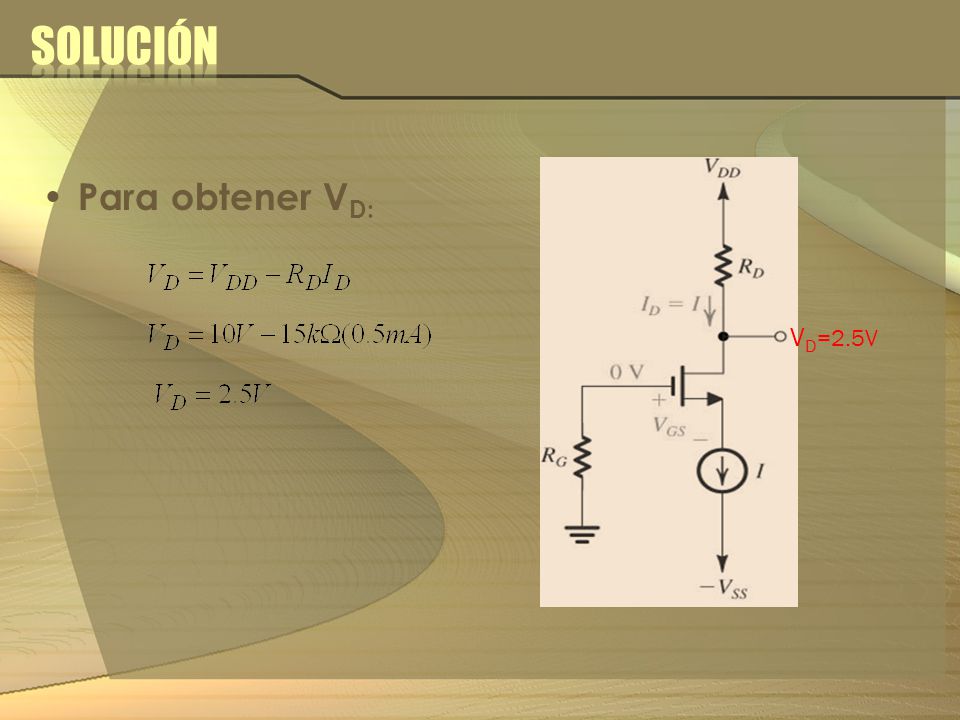

16 Solución Para obtener VD: VD=2.5V

17 Solución

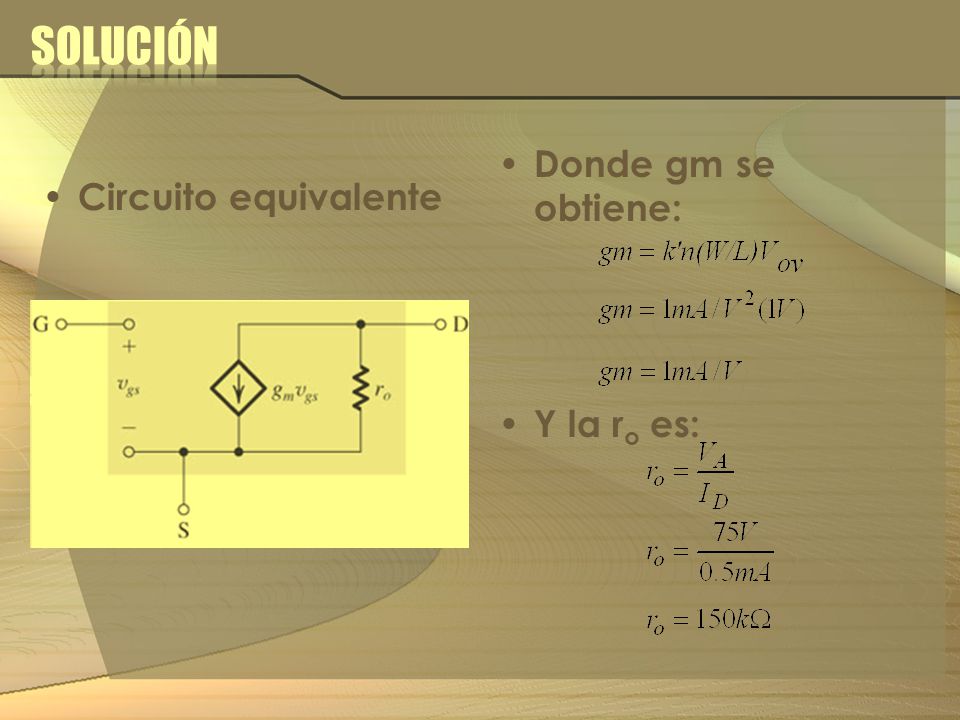

18 Solución Donde gm se obtiene: Y la ro es: Circuito equivalente

19 EJEMPLO Tomado del libro Circuitos Microelectrónicos (Ejercicios 4.32)

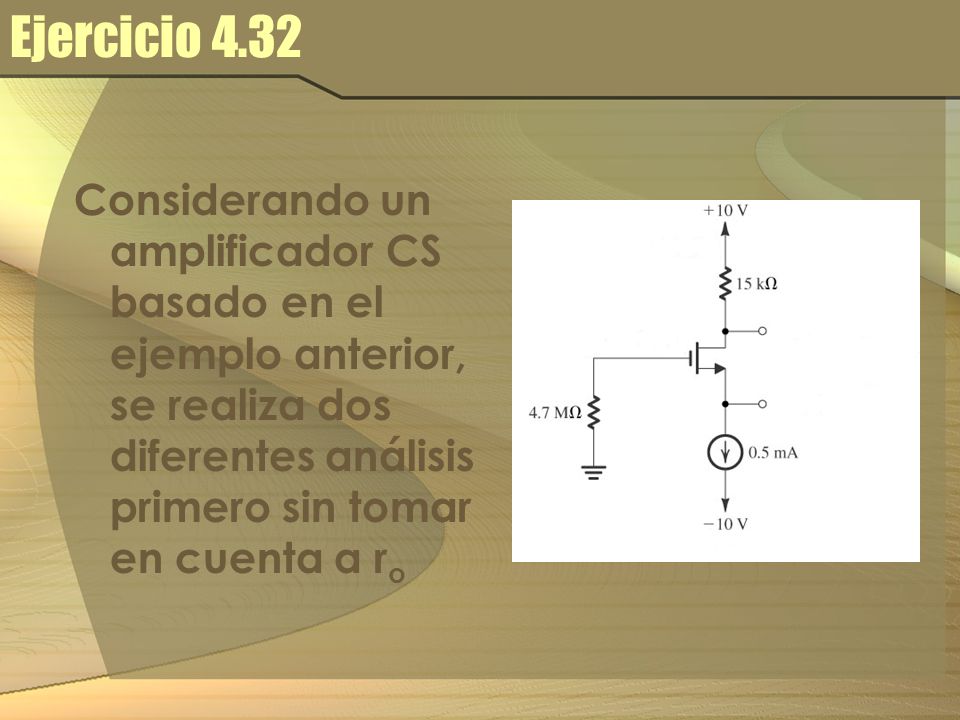

20 Ejercicio 4.32 Considerando un amplificador CS basado en el ejemplo anterior, se realiza dos diferentes análisis primero sin tomar en cuenta a ro

21 Ejercicio 4.32 Del análisis anterior se conoce que: IG = 0 A
ID = I =0.5 mA VOV = 1 V VS = -2.5 V

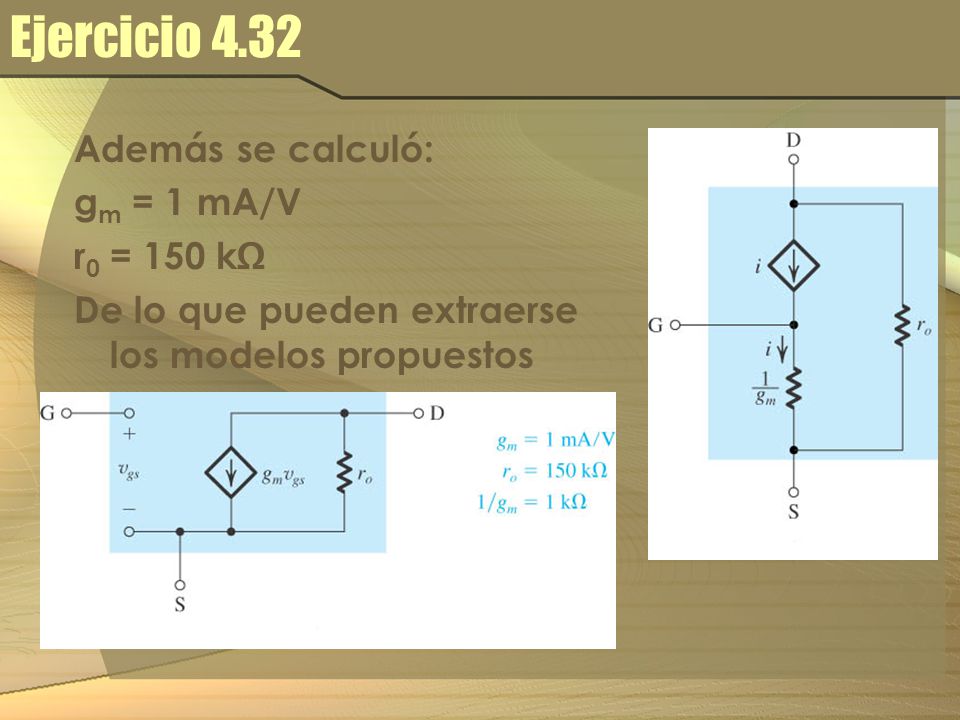

22 Ejercicio 4.32 Además se calculó: gm = 1 mA/V r0 = 150 kΩ
De lo que pueden extraerse los modelos propuestos

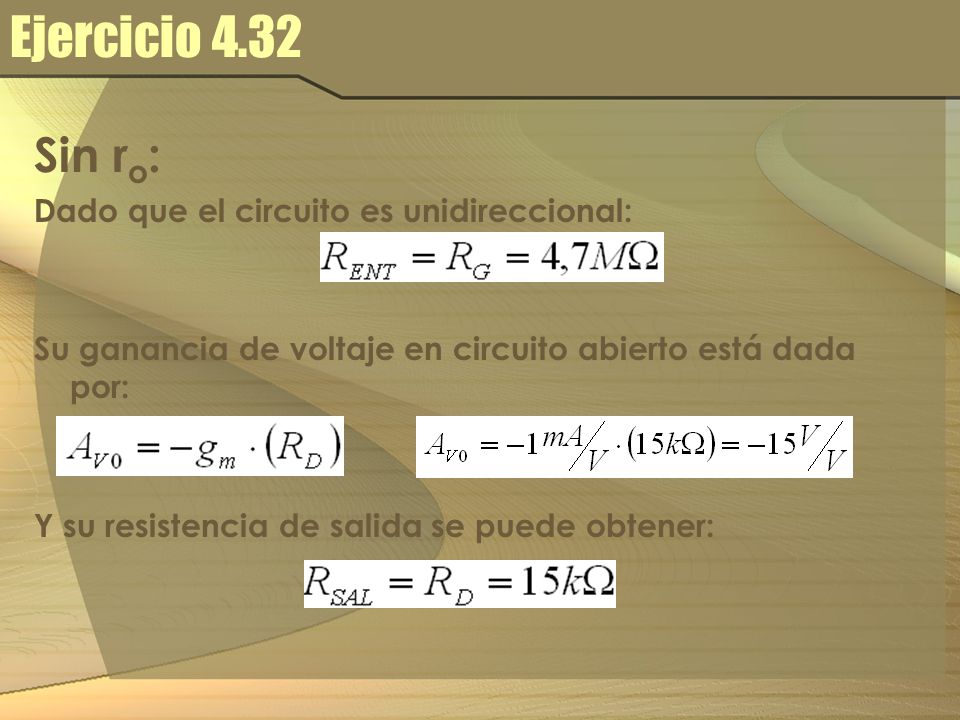

23 Ejercicio 4.32 Sin ro: Dado que el circuito es unidireccional:
Su ganancia de voltaje en circuito abierto está dada por: Y su resistencia de salida se puede obtener:

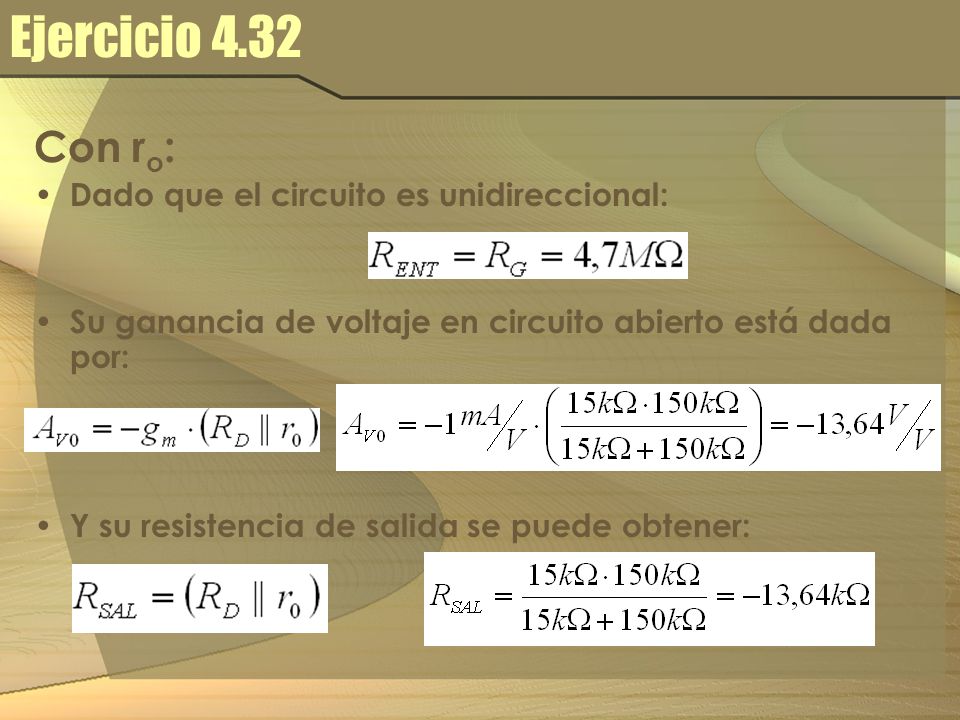

24 Ejercicio 4.32 Con ro: Dado que el circuito es unidireccional:
Su ganancia de voltaje en circuito abierto está dada por: Y su resistencia de salida se puede obtener:

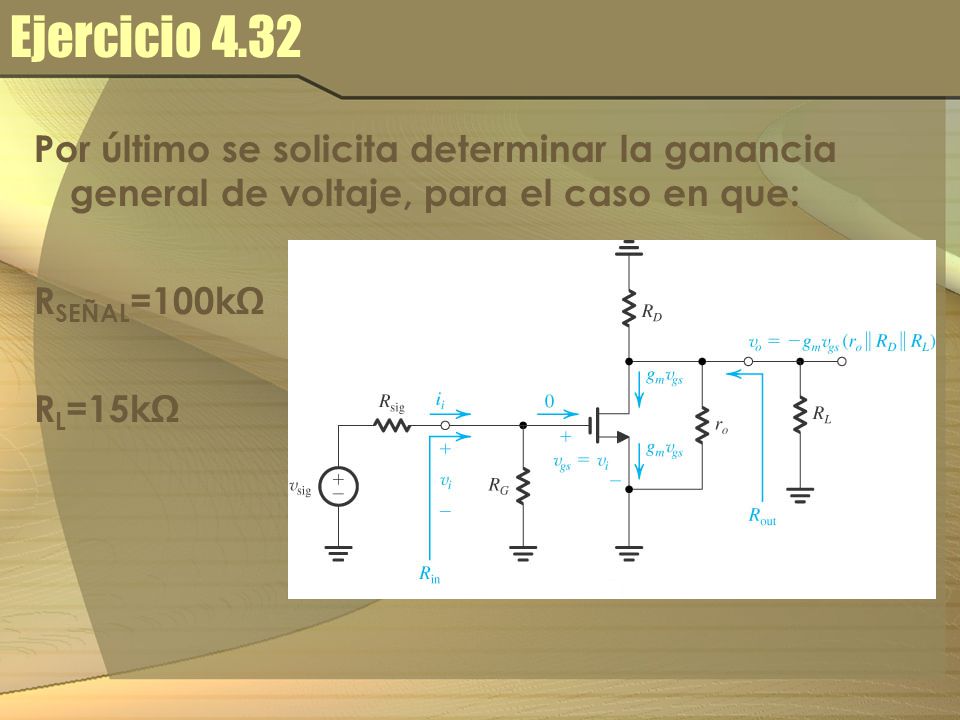

25 Ejercicio 4.32 Por último se solicita determinar la ganancia general de voltaje, para el caso en que: RSEÑAL=100kΩ RL=15kΩ

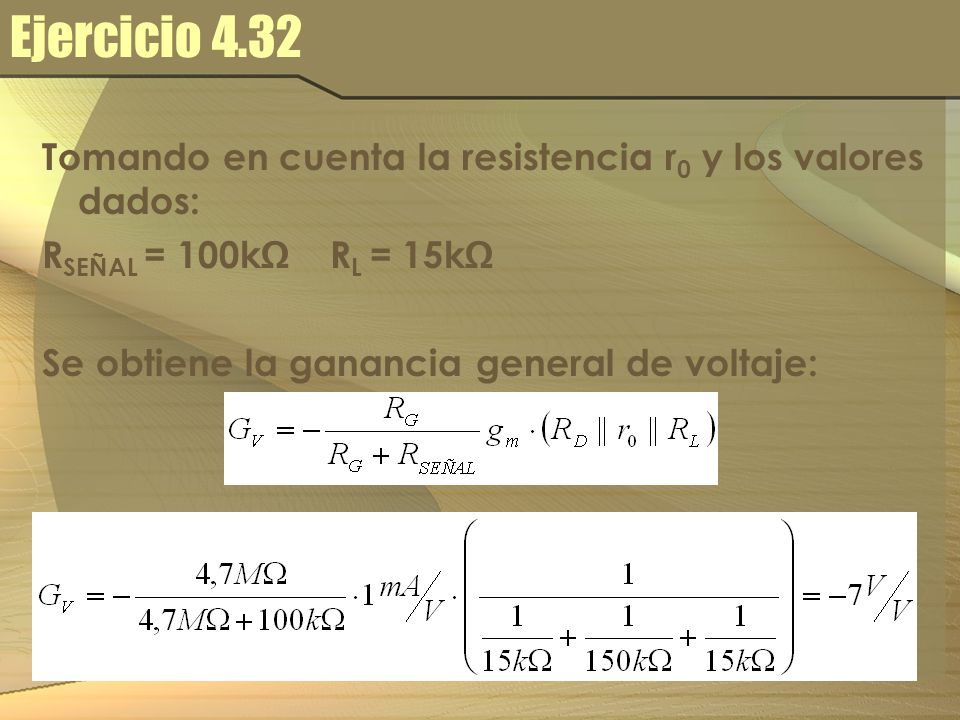

26 Ejercicio 4.32 Tomando en cuenta la resistencia r0 y los valores dados: RSEÑAL = 100kΩ RL = 15kΩ Se obtiene la ganancia general de voltaje:

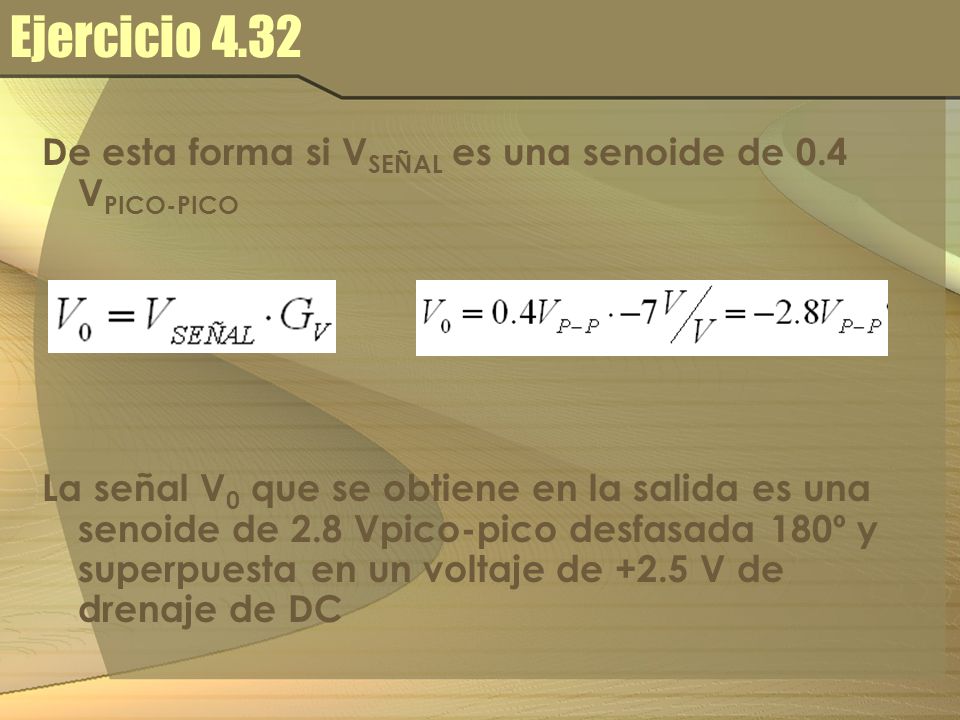

27 Ejercicio 4.32 De esta forma si VSEÑAL es una senoide de 0.4 VPICO-PICO La señal V0 que se obtiene en la salida es una senoide de 2.8 Vpico-pico desfasada 180º y superpuesta en un voltaje de +2.5 V de drenaje de DC
