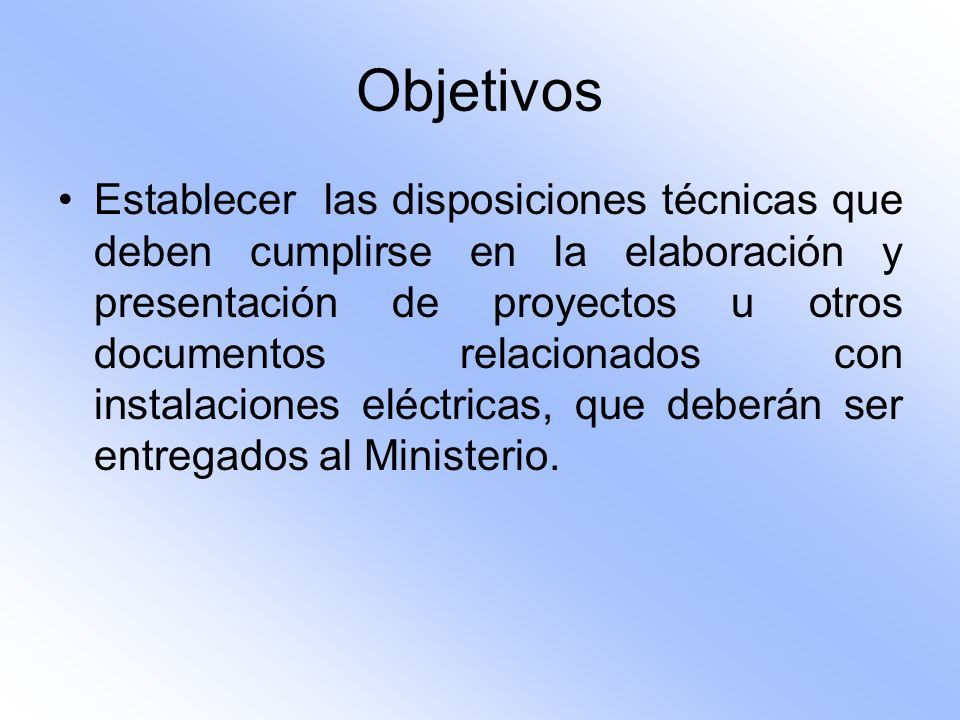

2 Objetivos Establecer las disposiciones técnicas que deben cumplirse en la elaboración y presentación de proyectos u otros documentos relacionados con instalaciones eléctricas, que deberán ser entregados al Ministerio.

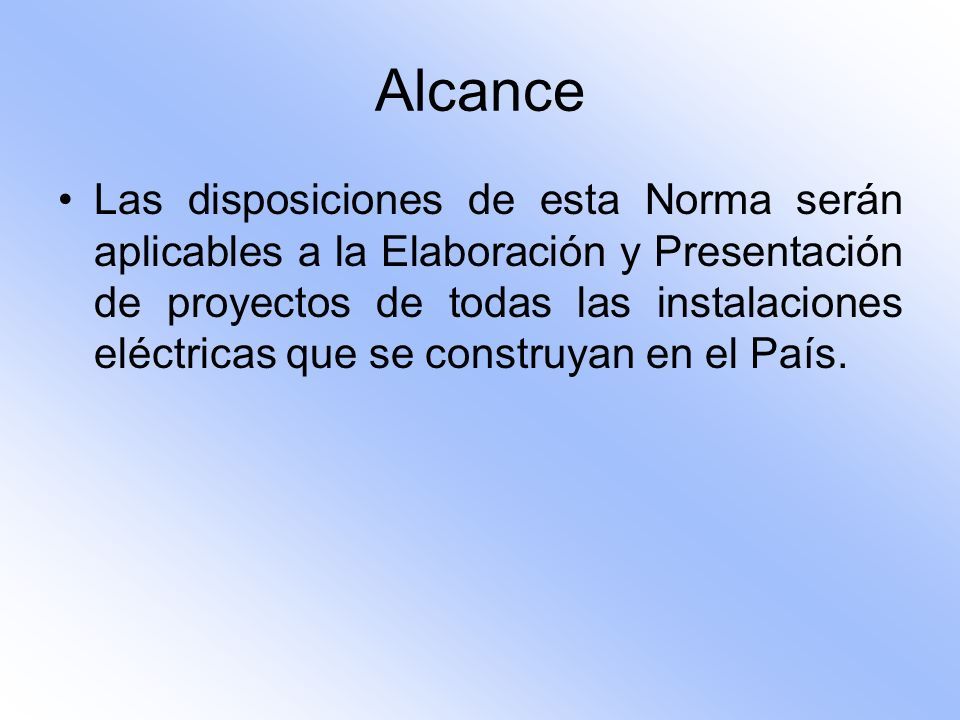

3 Alcance Las disposiciones de esta Norma serán aplicables a la Elaboración y Presentación de proyectos de todas las instalaciones eléctricas que se construyan en el País.

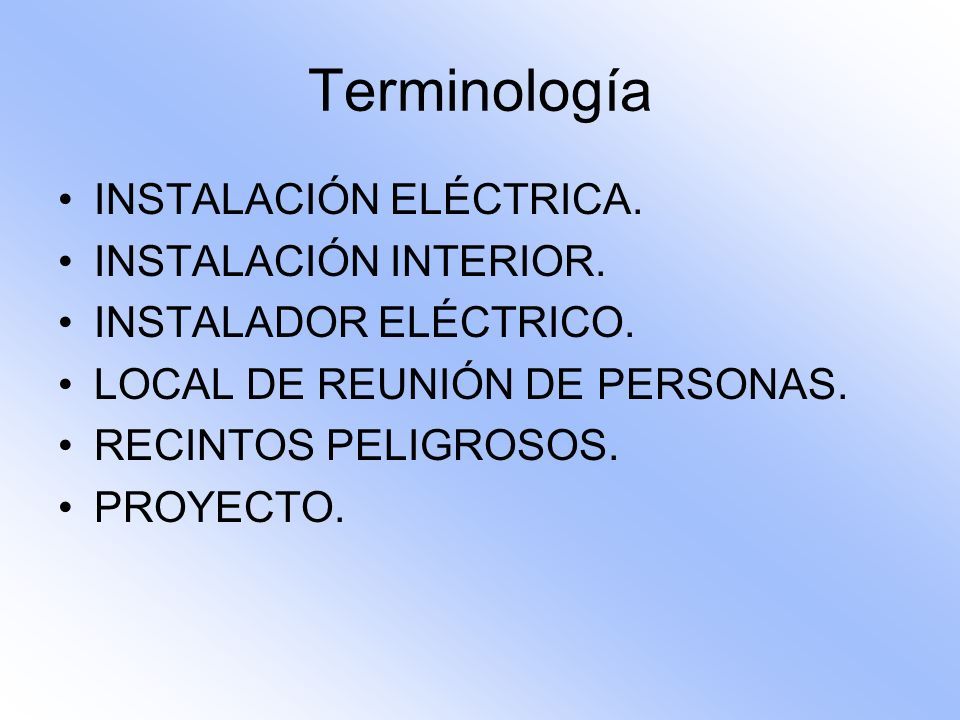

4 Terminología INSTALACIÓN ELÉCTRICA. INSTALACIÓN INTERIOR. INSTALADOR ELÉCTRICO. LOCAL DE REUNIÓN DE PERSONAS. RECINTOS PELIGROSOS. PROYECTO.

5 INSTALACIÓN ELÉCTRICA Obras de Ingeniería, maquinarias, aparatajes, líneas, accesorios y faenas complementarias destinadas a la producción, transporte, conversión, distribución y utilización de energía eléctrica.

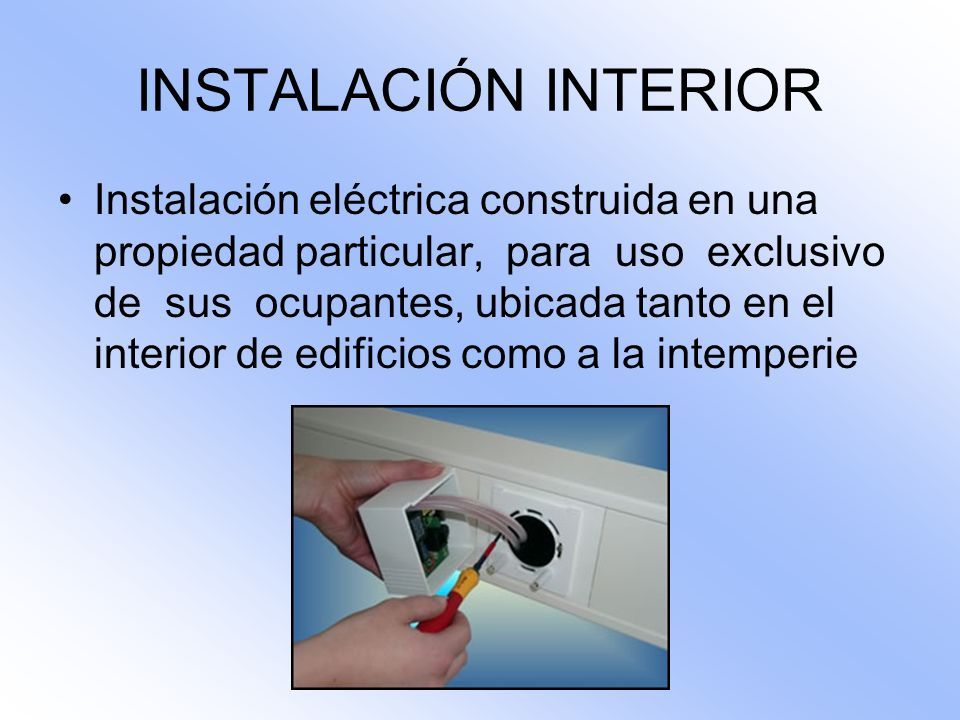

6 INSTALACIÓN INTERIOR Instalación eléctrica construida en una propiedad particular, para uso exclusivo de sus ocupantes, ubicada tanto en el interior de edificios como a la intemperie

7 INSTALADOR ELÉCTRICO Persona facultada para proyectar, dirigir y/o ejecutar instalaciones eléctricas.

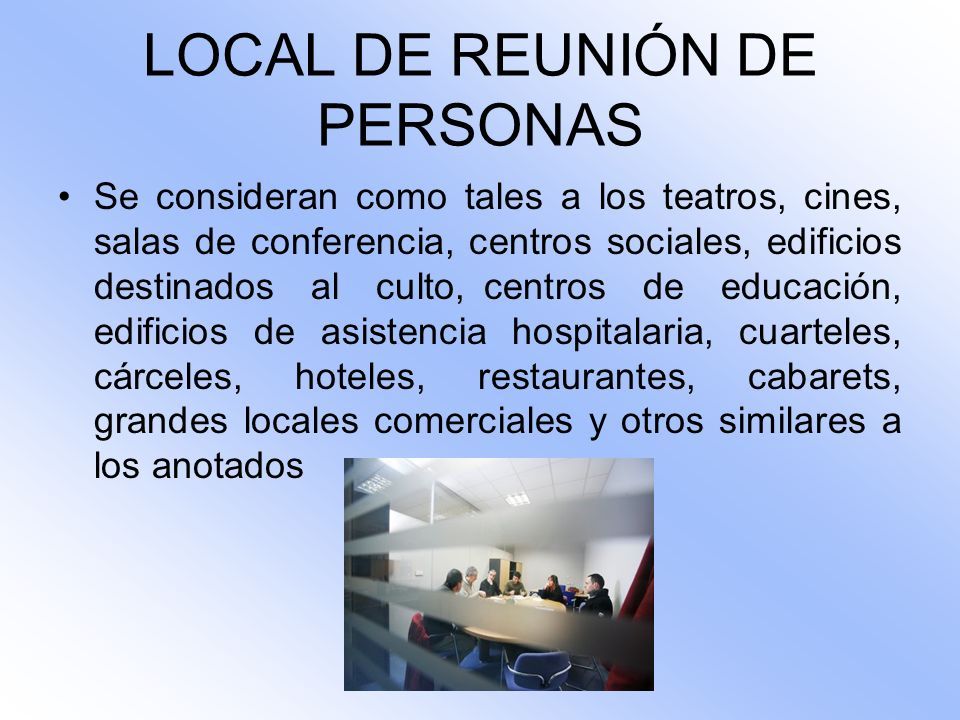

8 LOCAL DE REUNIÓN DE PERSONAS Se consideran como tales a los teatros, cines, salas de conferencia, centros sociales, edificios destinados al culto, centros de educación, edificios de asistencia hospitalaria, cuarteles, cárceles, hoteles, restaurantes, cabarets, grandes locales comerciales y otros similares a los anotados

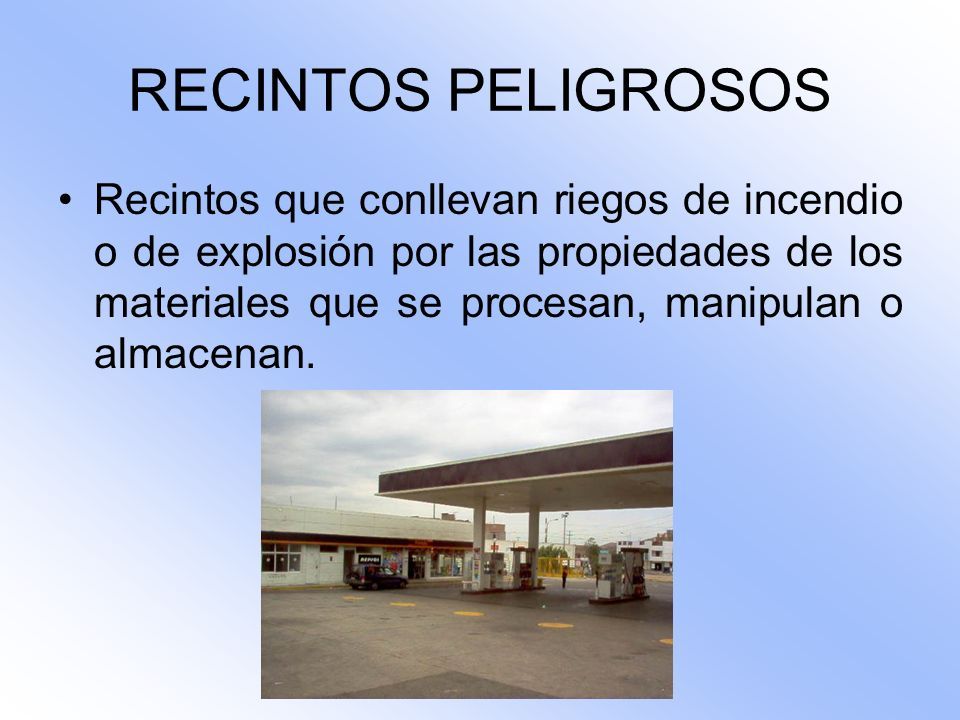

9 RECINTOS PELIGROSOS Recintos que conllevan riegos de incendio o de explosión por las propiedades de los materiales que se procesan, manipulan o almacenan.

10 PROYECTO Conjunto de planos y memoria explicativa, ejecutados con el fin de indicar la forma de la instalación eléctrica y la cantidad de materiales que la componen.

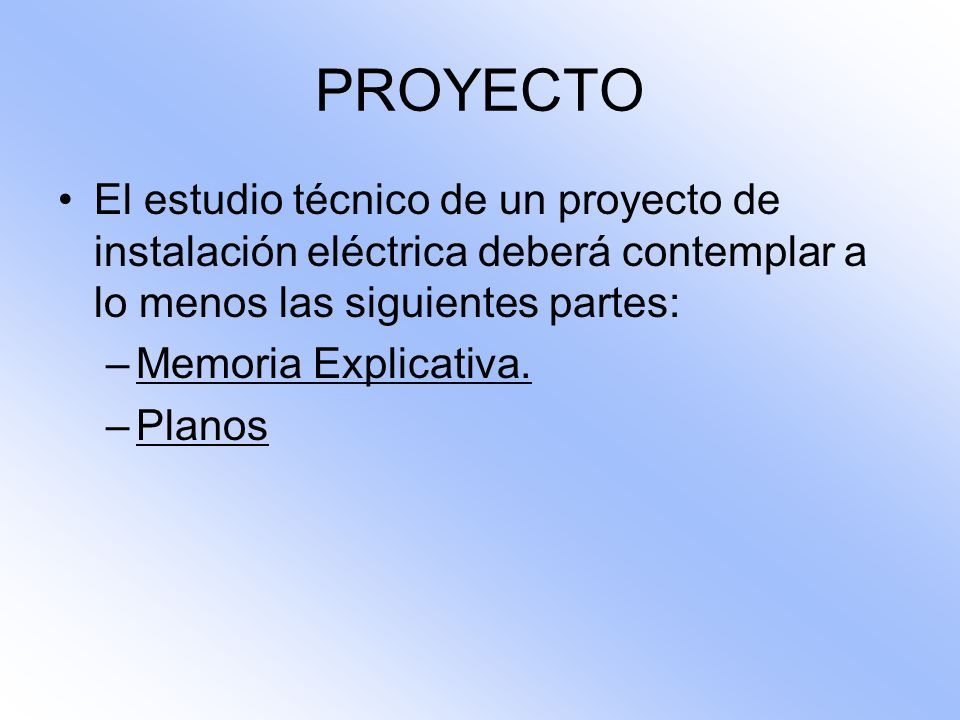

11 PROYECTO El estudio técnico de un proyecto de instalación eléctrica deberá contemplar a lo menos las siguientes partes: –Memoria Explicativa. –Planos

12 Memoria Explicativa Descripción de la Obra. Especificaciones Técnica. Cálculos Justificativos. Cubicación de materiales.

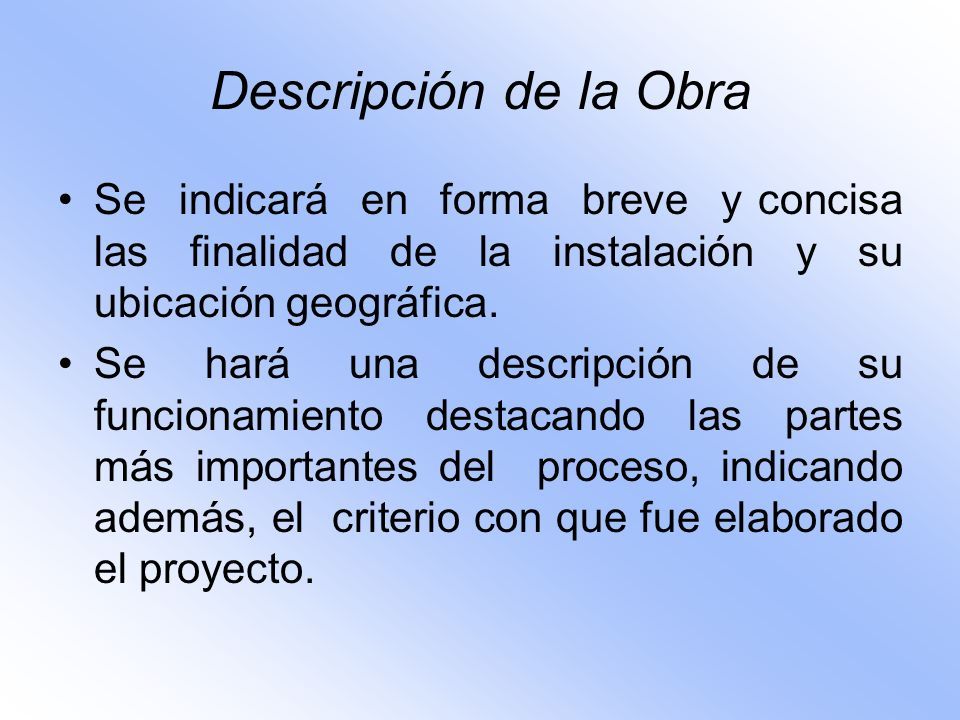

13 Descripción de la Obra Se indicará en forma breve y concisa las finalidad de la instalación y su ubicación geográfica. Se hará una descripción de su funcionamiento destacando las partes más importantes del proceso, indicando además, el criterio con que fue elaborado el proyecto.

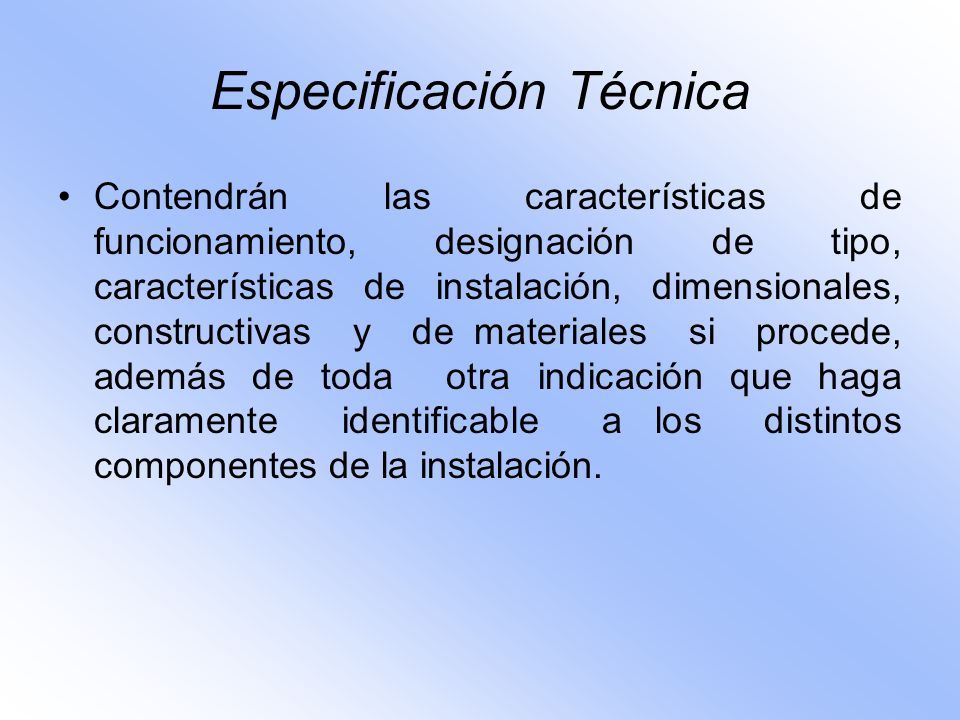

14 Especificación Técnica Contendrán las características de funcionamiento, designación de tipo, características de instalación, dimensionales, constructivas y de materiales si procede, además de toda otra indicación que haga claramente identificable a los distintos componentes de la instalación.

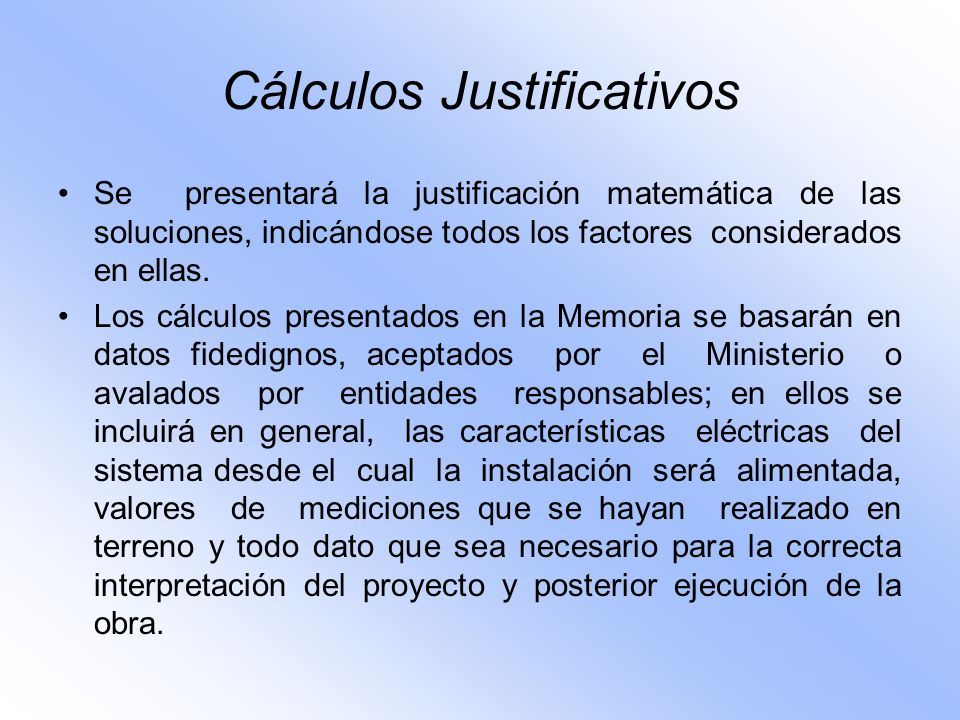

15 Cálculos Justificativos Se presentará la justificación matemática de las soluciones, indicándose todos los factores considerados en ellas. Los cálculos presentados en la Memoria se basarán en datos fidedignos, aceptados por el Ministerio o avalados por entidades responsables; en ellos se incluirá en general, las características eléctricas del sistema desde el cual la instalación será alimentada, valores de mediciones que se hayan realizado en terreno y todo dato que sea necesario para la correcta interpretación del proyecto y posterior ejecución de la obra.

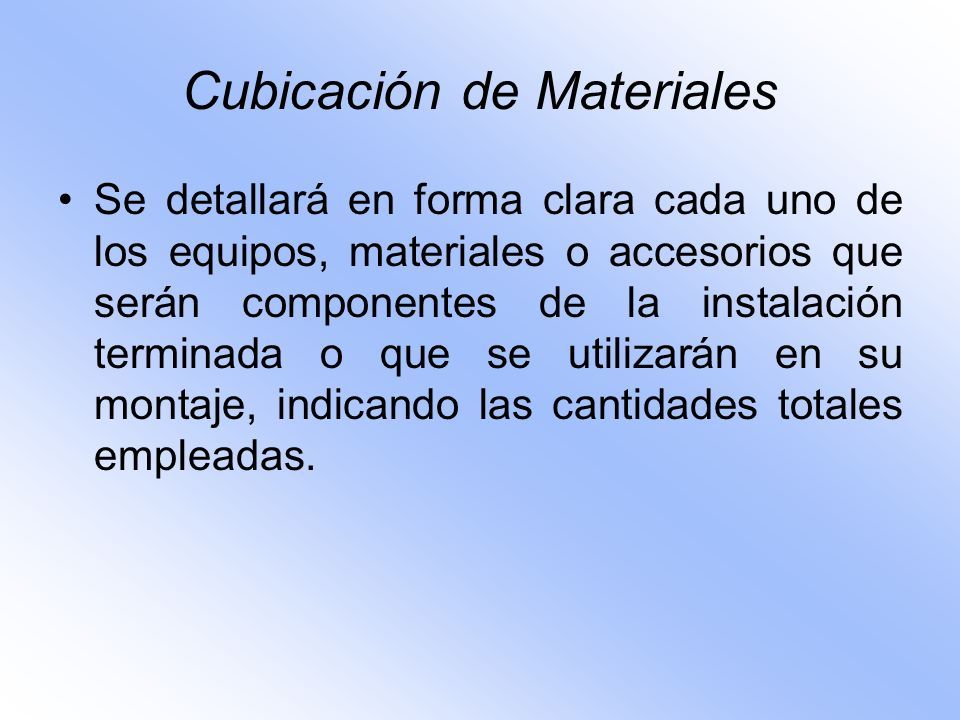

16 Cubicación de Materiales Se detallará en forma clara cada uno de los equipos, materiales o accesorios que serán componentes de la instalación terminada o que se utilizarán en su montaje, indicando las cantidades totales empleadas.

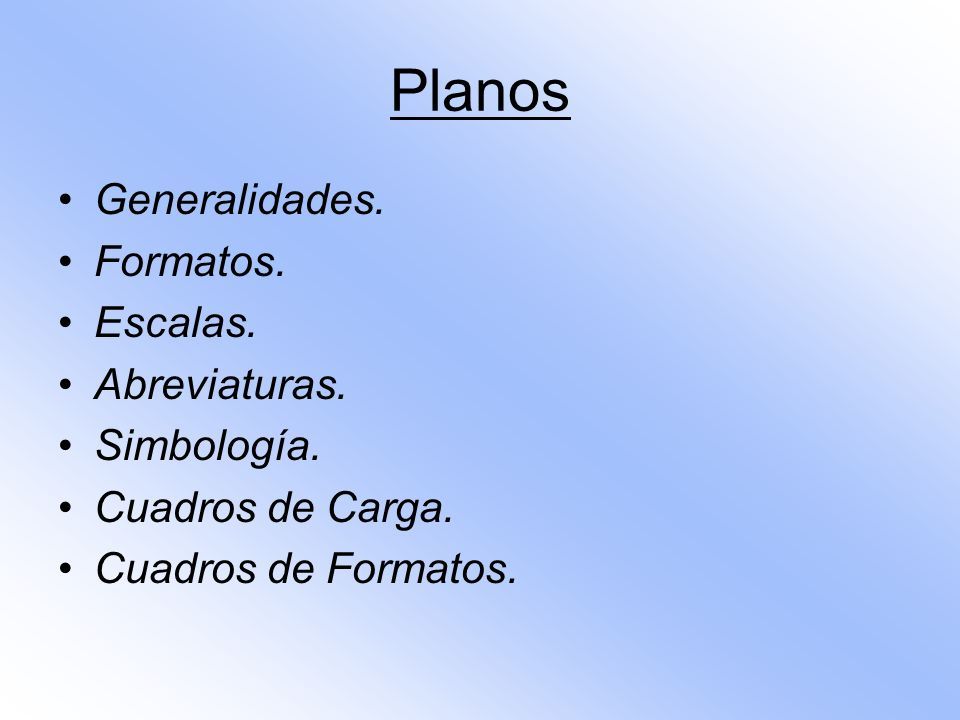

17 Planos Generalidades. Formatos. Escalas. Abreviaturas. Simbología. Cuadros de Carga. Cuadros de Formatos.

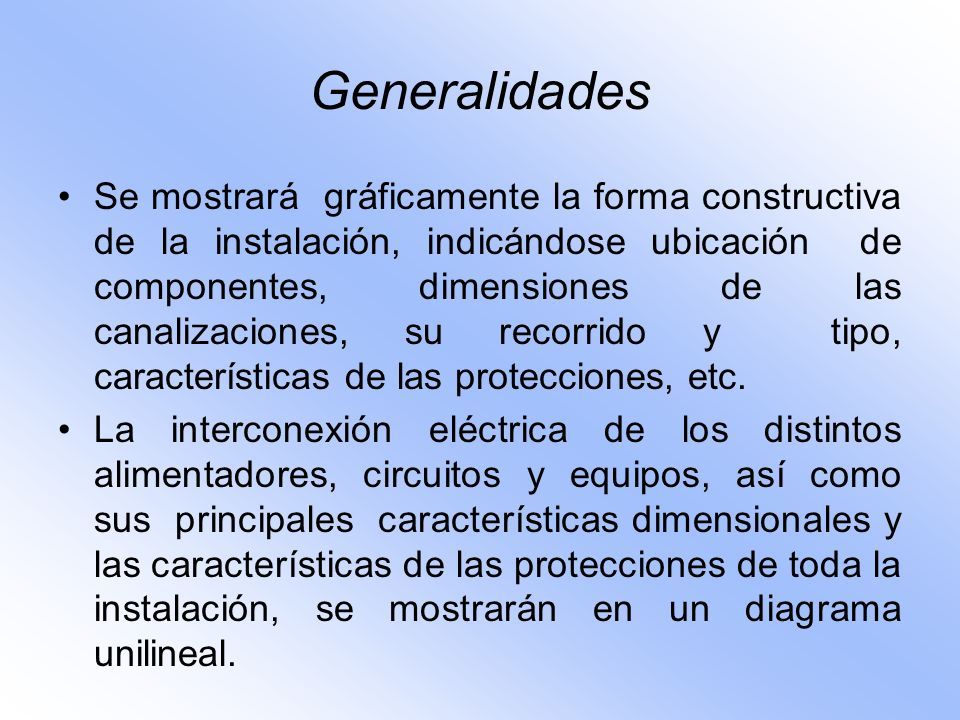

18 Generalidades Se mostrará gráficamente la forma constructiva de la instalación, indicándose ubicación de componentes, dimensiones de las canalizaciones, su recorrido y tipo, características de las protecciones, etc. La interconexión eléctrica de los distintos alimentadores, circuitos y equipos, así como sus principales características dimensionales y las características de las protecciones de toda la instalación, se mostrarán en un diagrama unilineal.

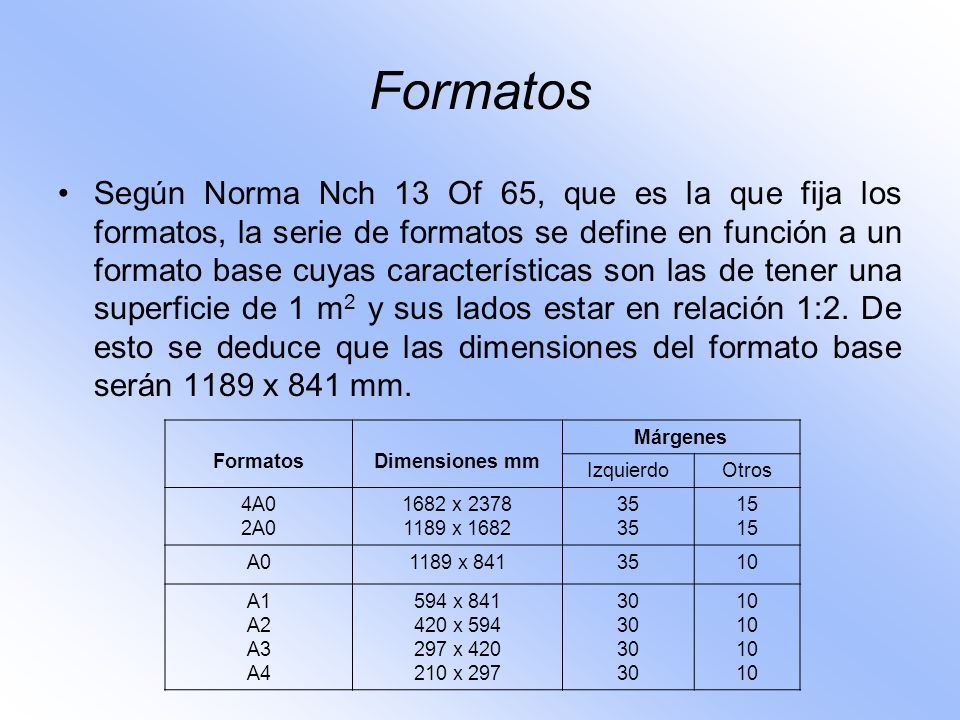

19 Formatos Según Norma Nch 13 Of 65, que es la que fija los formatos, la serie de formatos se define en función a un formato base cuyas características son las de tener una superficie de 1 m 2 y sus lados estar en relación 1:2. De esto se deduce que las dimensiones del formato base serán 1189 x 841 mm. FormatosDimensiones mm Márgenes IzquierdoOtros 4A0 2A0 1682 x 2378 1189 x 1682 35 15 A01189 x 8413510 A1 A2 A3 A4 594 x 841 420 x 594 297 x 420 210 x 297 30 10

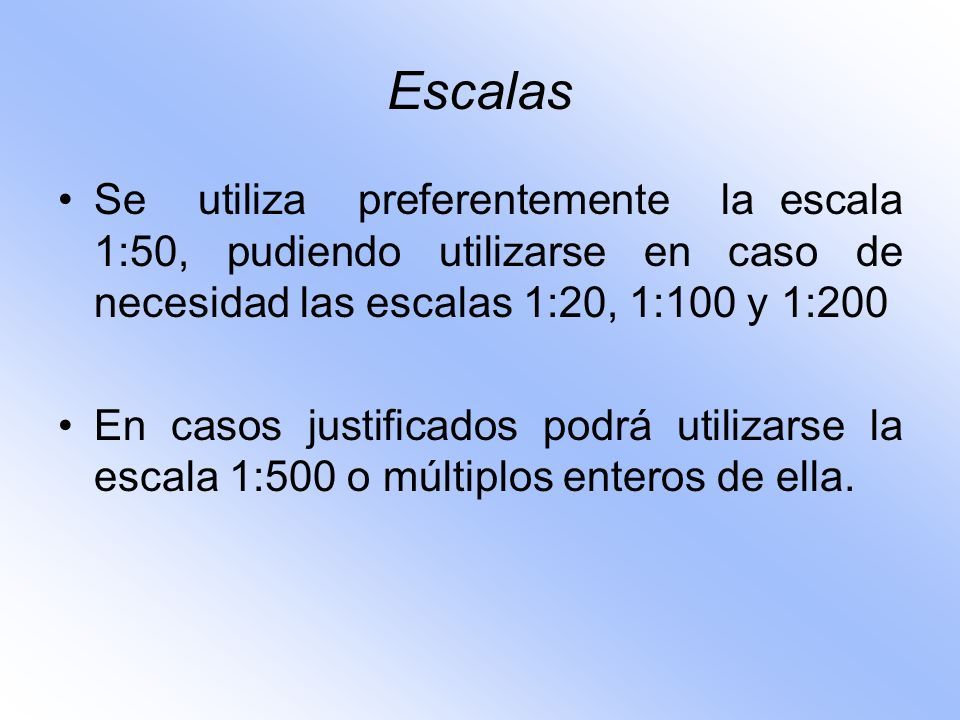

20 Escalas Se utiliza preferentemente la escala 1:50, pudiendo utilizarse en caso de necesidad las escalas 1:20, 1:100 y 1:200 En casos justificados podrá utilizarse la escala 1:500 o múltiplos enteros de ella.

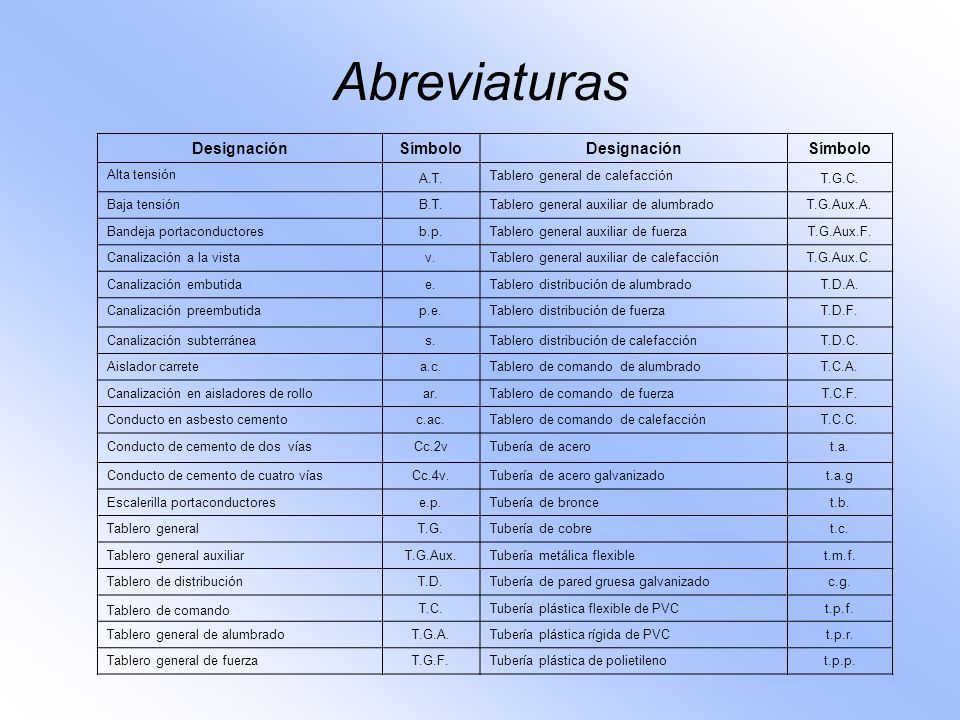

21 DesignaciónSímboloDesignaciónSímbolo Alta tensión A.T. Tablero general de calefacción T.G.C. Baja tensiónB.T.Tablero general auxiliar de alumbradoT.G.Aux.A. Bandeja portaconductoresb.p.Tablero general auxiliar de fuerzaT.G.Aux.F. Canalización a la vistav.Tablero general auxiliar de calefacciónT.G.Aux.C. Canalización embutidae.Tablero distribución de alumbradoT.D.A. Canalización preembutidap.e.Tablero distribución de fuerzaT.D.F. Canalización subterráneas.Tablero distribución de calefacciónT.D.C. Aislador carretea.c.Tablero de comando de alumbradoT.C.A. Canalización en aisladores de rolloar.Tablero de comando de fuerzaT.C.F. Conducto en asbesto cementoc.ac.Tablero de comando de calefacciónT.C.C. Conducto de cemento de dos víasCc.2vTubería de acerot.a. Conducto de cemento de cuatro víasCc.4v.Tubería de acero galvanizadot.a.g Escalerilla portaconductorese.p.Tubería de broncet.b. Tablero generalT.G.Tubería de cobret.c. Tablero general auxiliarT.G.Aux.Tubería metálica flexiblet.m.f. Tablero de distribuciónT.D.Tubería de pared gruesa galvanizadoc.g. Tablero de comando T.C.Tubería plástica flexible de PVCt.p.f. Tablero general de alumbradoT.G.A.Tubería plástica rígida de PVCt.p.r. Tablero general de fuerzaT.G.F.Tubería plástica de polietilenot.p.p. Abreviaturas

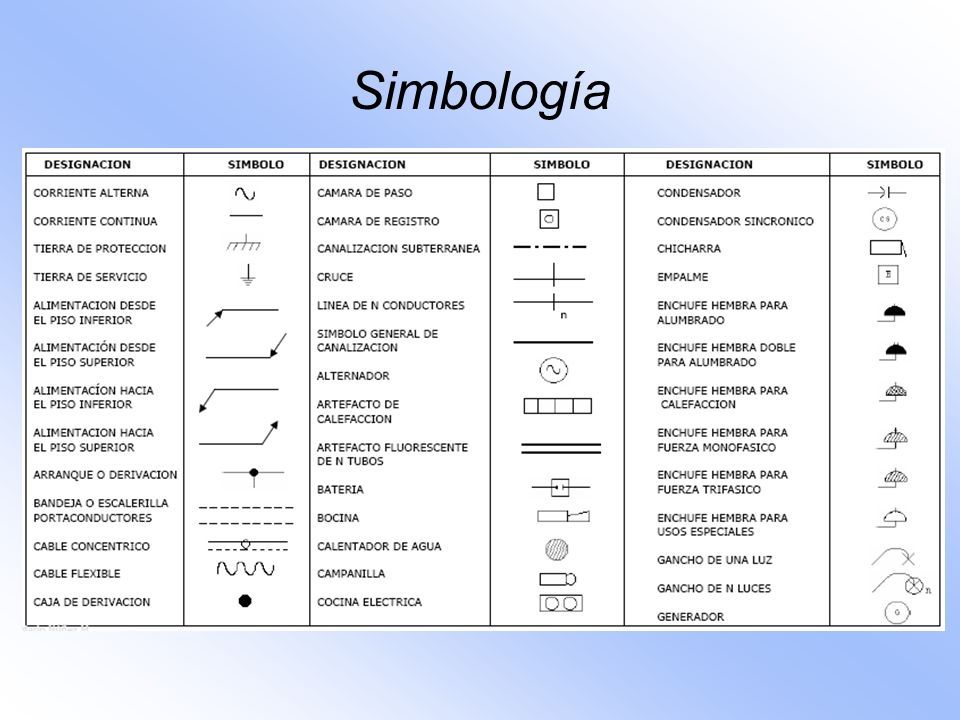

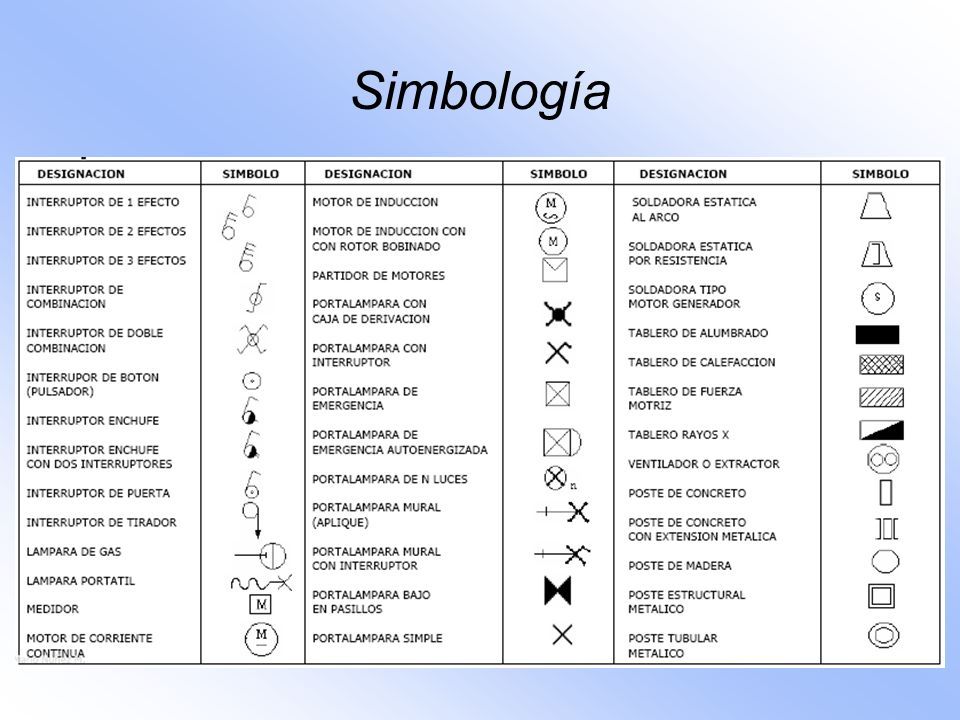

22 Simbología

23

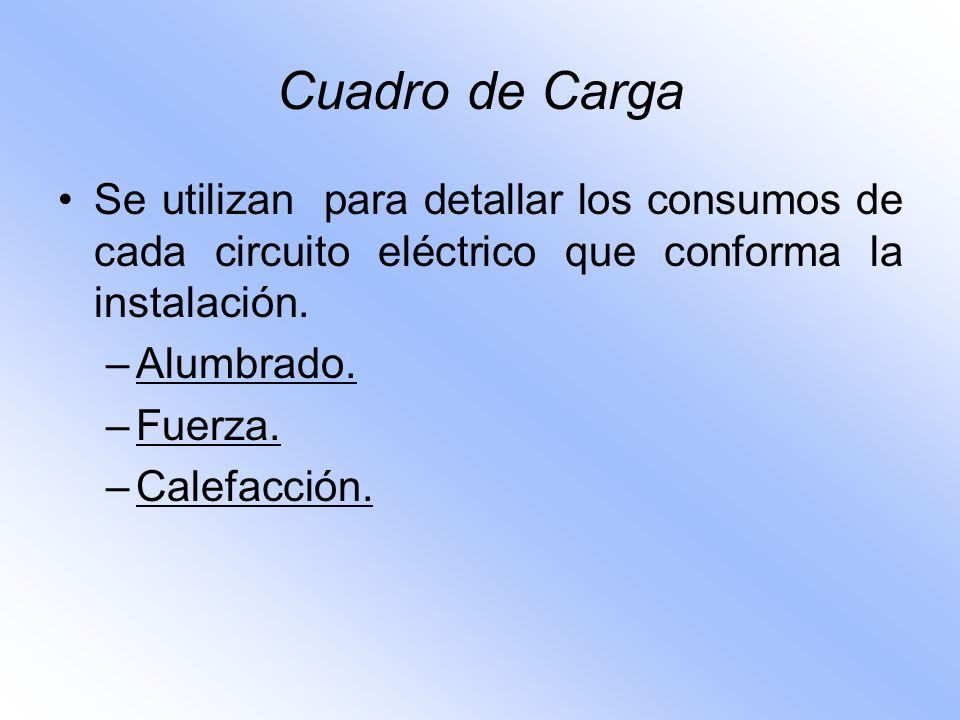

24 Cuadro de Carga Se utilizan para detallar los consumos de cada circuito eléctrico que conforma la instalación. –Alumbrado. –Fuerza. –Calefacción.

25 CUADRO DE CARGAS DE ALUMBRADO TDACTO N° PORTALAMPARASENCHUFESOTROS TOTAL CENTROS POTENCIA W PROTECCIONESCANALIZACION UBICACION DIFERDISYCONDDUCTO Alumbrado

26 CUADRO DE CARGAS DE FUERZA TDFCTO N° CANALIZACIONENCHUFESMOTOR N° In A FASE S POTENCIAPARTIDACANALIZACION UBICACION CONDDUCT O DIFDISYTER M H.P.KWDIRECINDIRCONDDUCTO Fuerza

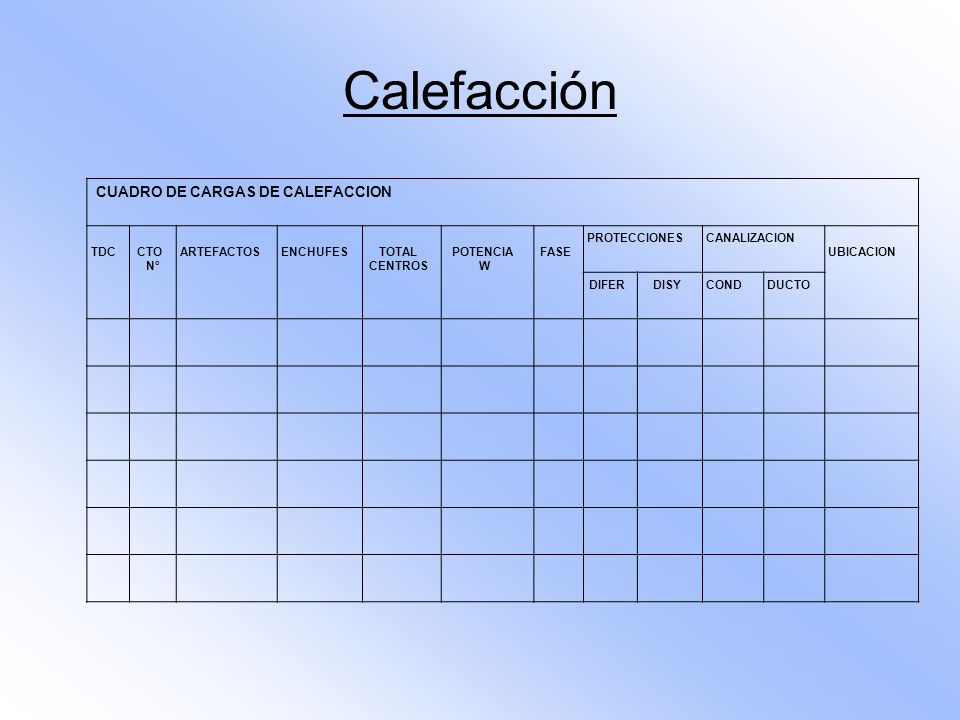

27 CUADRO DE CARGAS DE CALEFACCION TDCCTO N° ARTEFACTOSENCHUFESTOTAL CENTROS POTENCIA W FASE PROTECCIONESCANALIZACION UBICACION DIFERDISYCONDDUCTO Calefacción

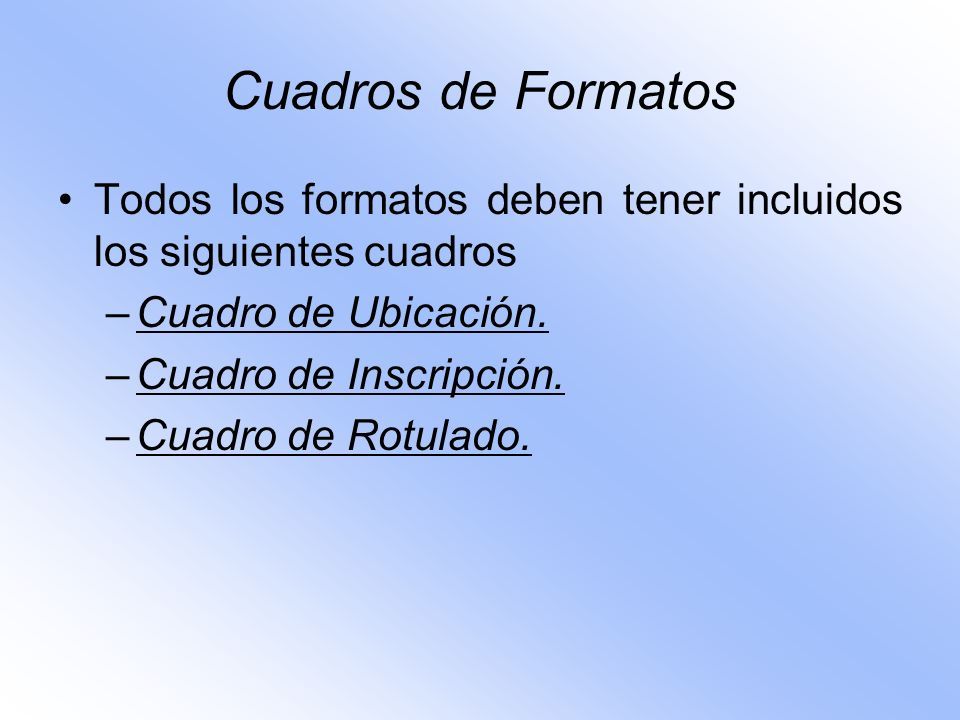

28 Cuadros de Formatos Todos los formatos deben tener incluidos los siguientes cuadros –Cuadro de Ubicación. –Cuadro de Inscripción. –Cuadro de Rotulado.

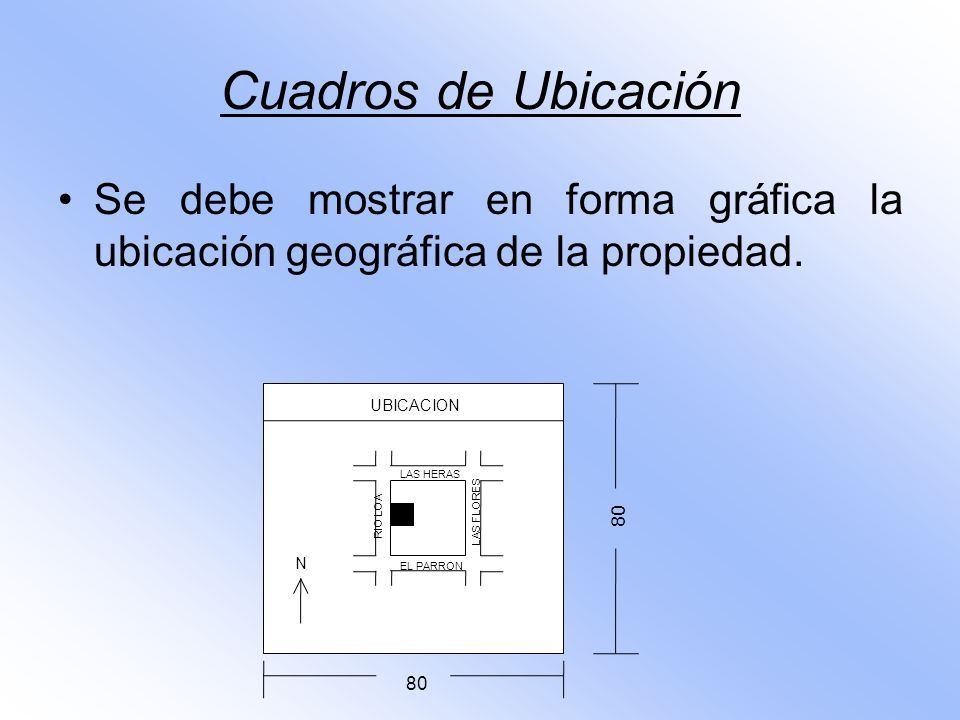

29 UBICACION N LAS HERAS EL PARRON RIO LOA LAS FLORES 80 Cuadros de Ubicación Se debe mostrar en forma gráfica la ubicación geográfica de la propiedad.

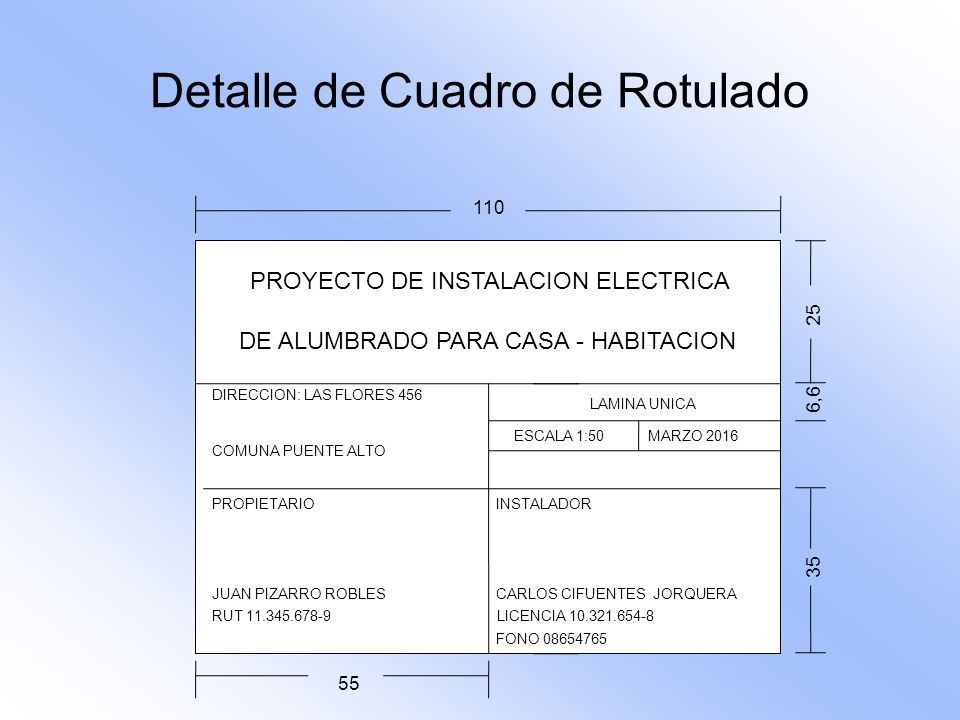

30 INSCRIPCION S.E.C. 80 110 Cuadro de Inspección Se utiliza para visar el proyecto por parte de SEC.
