TRABAJO FINAL DE GRADO GRADO EN I. ELÉCTRICA
PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA AUTOR: VICTOR SIMÓ LOZANO TUTOR: FRANCISCO RODRIGUEZ BENITO JUNIO 2016
2
INDICE MEMORIA CÁLCULOS ANEJOS PRESUPUESTO
PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
3
1. MEMORIA PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
4

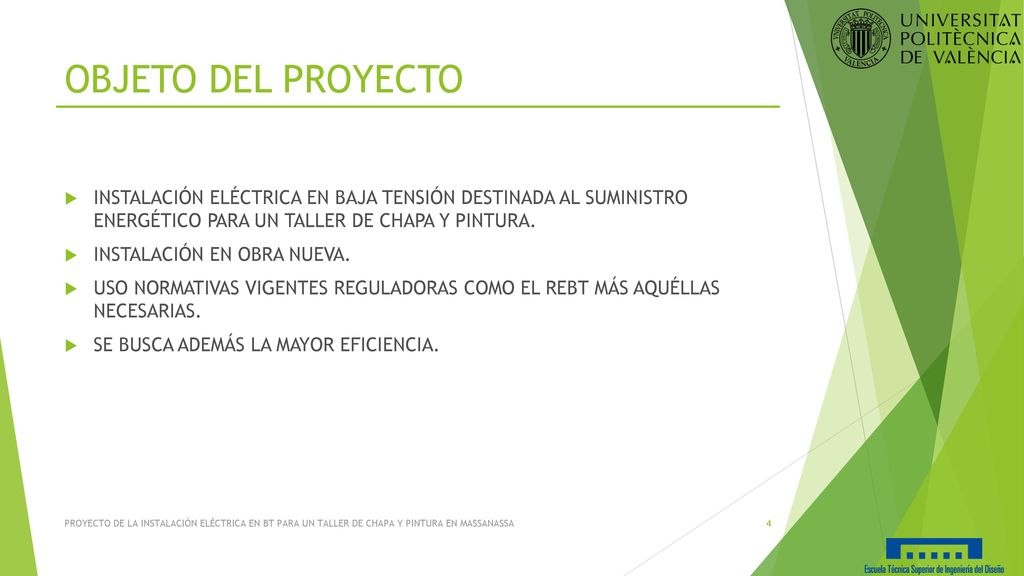

OBJETO DEL PROYECTO INSTALACIÓN ELÉCTRICA EN BAJA TENSIÓN DESTINADA AL SUMINISTRO ENERGÉTICO PARA UN TALLER DE CHAPA Y PINTURA. INSTALACIÓN EN OBRA NUEVA. USO NORMATIVAS VIGENTES REGULADORAS COMO EL REBT MÁS AQUÉLLAS NECESARIAS. SE BUSCA ADEMÁS LA MAYOR EFICIENCIA. PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
5
DECRIPCIÓN EDIFICIO P.I MASSANASSA. C/SEQUIA SEGÓN BRAÇ 4 i 6

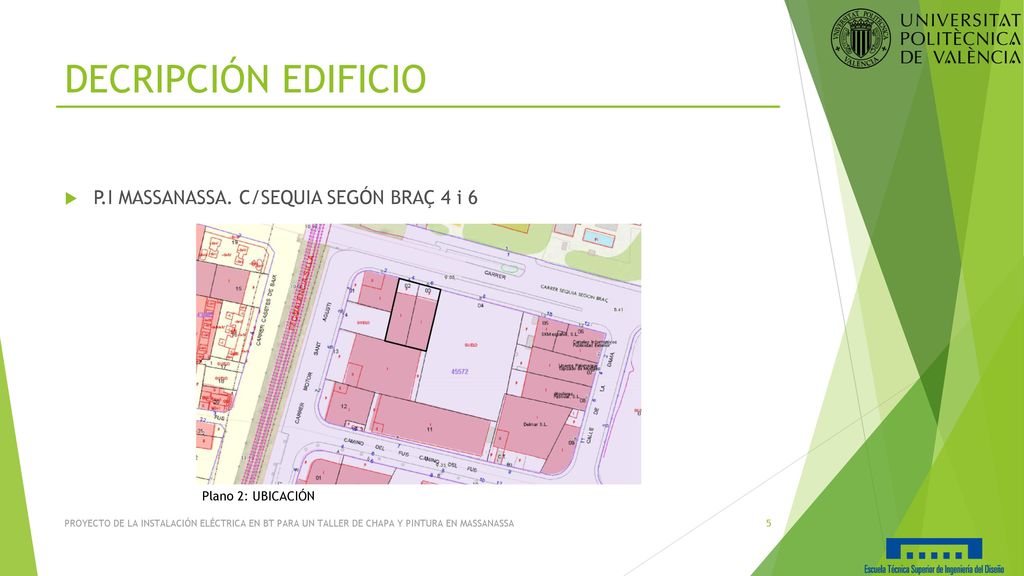

Plano 2: UBICACIÓN PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
6
DECRIPCIÓN EDIFICIO 23,3 m x 27,7 m 9 zonas
PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
7
DECRIPCIÓN EDIFICIO Plano 3: ALZADO Y PLANTA
PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA Plano 3: ALZADO Y PLANTA
8

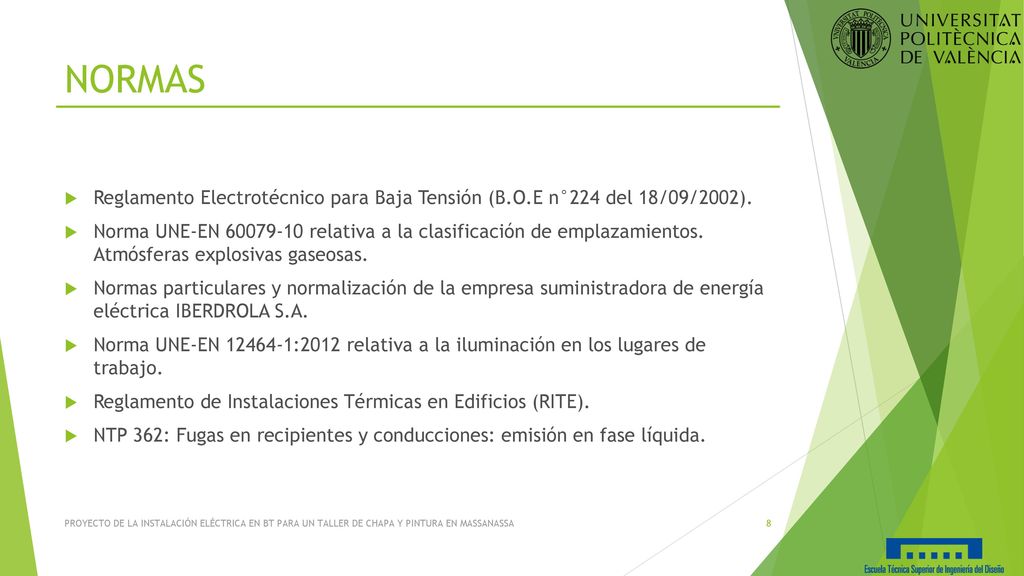

NORMAS Reglamento Electrotécnico para Baja Tensión (B.O.E n°224 del 18/09/2002). Norma UNE-EN relativa a la clasificación de emplazamientos. Atmósferas explosivas gaseosas. Normas particulares y normalización de la empresa suministradora de energía eléctrica IBERDROLA S.A. Norma UNE-EN :2012 relativa a la iluminación en los lugares de trabajo. Reglamento de Instalaciones Térmicas en Edificios (RITE). NTP 362: Fugas en recipientes y conducciones: emisión en fase líquida. PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
9
CARACTERISTICAS Y CLASIFICACIÓN DE LA NAVE
ACTIVIDAD INDUSTRIAL CLASIFICADA COMO ATEX CLASE I PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
10
CARACTERISTICAS Y CLASIFICACIÓN DE LA NAVE
ZONAS EMPLAZAMIENTO CLASE I ZONA 0: CABINA PINTURA Y BOX DE PINTURA ZONA 1: NO SE ESTIMA ZONA 2: CERCANIAS ZONA 0 Y RESTO DE TALLER POR EXTENSIÓN PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
11
CARACTERISTICAS Y CLASIFICACIÓN DE LA NAVE
Plano 4: PLANO ZONAS TALLER PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
12
CARACTERISTICAS Y CLASIFICACIÓN DE LA NAVE
DESCLASIFICACIÓN EXTRACTORES EXTRACTOR AUXILIAR GRUPO ELECTRÓGENO PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
13
CARACTERÍSTICAS DE LA INSTALACIÓN
LUMINARIAS LED PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
14
CARACTERÍSTICAS DE LA INSTALACIÓN
NIVELES DE ILUMINACIÓN UNE-EN :2012 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
15
PROGRAMA DE NECESIDADES
PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
16
PROGRAMA DE NECESIDADES
POTENCIA PREVISTA PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
17
DESCRIPCIÓN DE LA INSTALACIÓN
CUADROS DE DISTRIBUCIÓN PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
18
DESCRIPCIÓN DE LA INSTALACIÓN
CUADROS DE DISTRIBUCIÓN PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
19
DESCRIPCIÓN DE LA INSTALACIÓN
Plano 5: INSTALACIÓN ELECTRICA PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
20
DESCRIPCIÓN DE LA INSTALACIÓN
SUMINISTRO AUXILIAR PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
21
DESCRIPCIÓN DE LA INSTALACIÓN
Detalle Plano 7.2: ESQUEMA CS1 ESQUEMAS UNIFILARES PLANO 7.1: CUADRO GENERAL PLANO 7.2: CS1 PLANO 7.3: CS2 PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
22
2. CÁLCULOS PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
23
CÁLCULOS ELÉCTRICOS DIMENSIONADO CAIDA DE TENSIÓN SOBRECARGA
PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
24
CÁLCULOS ELÉCTRICOS: FUERZA
PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
25
CÁLCULOS LUMINOTÉCNICOS
DIALux DIMENSIONADO DEL LOCAL FACTORES DE REFLEXIÓN NIVEL DE ILUMINACIÓN SISTEMA DE ALUMBRADO ELECCIÓN LUMINARIA DISPOSICIÓN LUMINARIA PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
26
CÁLCULOS LUMINOTÉCNICOS
PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
27
CÁLCULOS LUMINOTÉCNICOS
PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
28
VENTILACIÓN: AREA DE TRABAJO
CALIDAD DE AIRE A MANTENER Oficina/Recepción Taller PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
29
VENTILACIÓN: DESCLASIFICACIÓN
PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
30
VENTILACIÓN: DESCLASIFICACIÓN
PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
31
VENTILACIÓN: DESCLASIFICACIÓN
CAUDAL MÍNIMO DE VENTILACIÓN VOLUMEN TEÓRICO ATEX PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
32
3. ANEJO 1. PRESUPUESTO PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
33

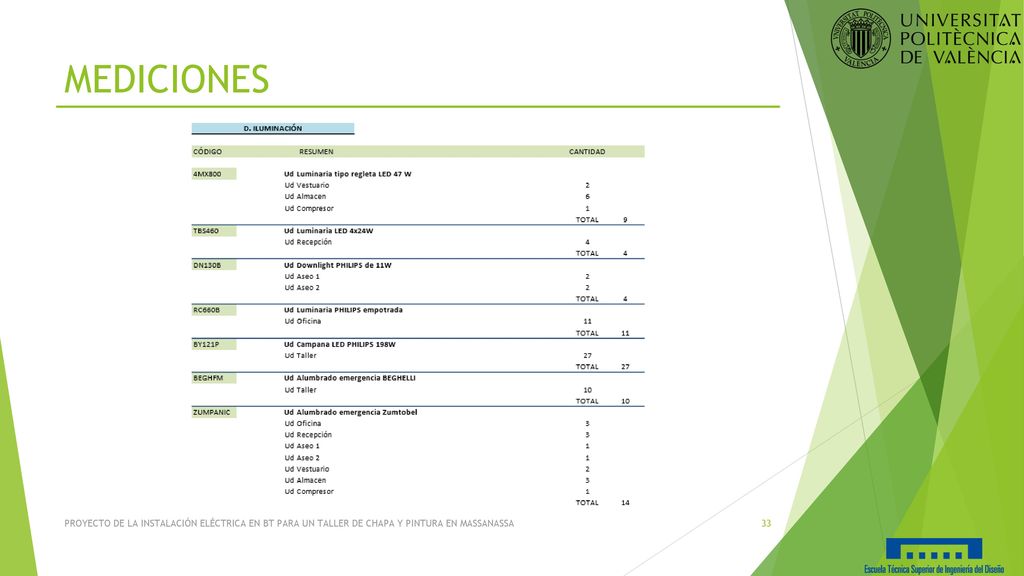

MEDICIONES PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
34

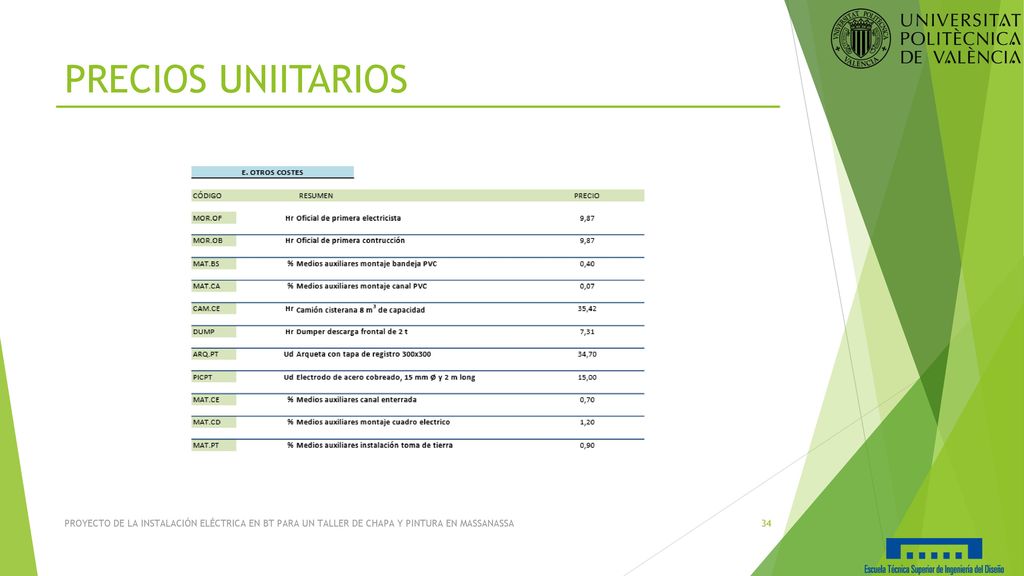

PRECIOS UNIITARIOS PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
35
CUADRO DE DESCOMPUESTOS
PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
36

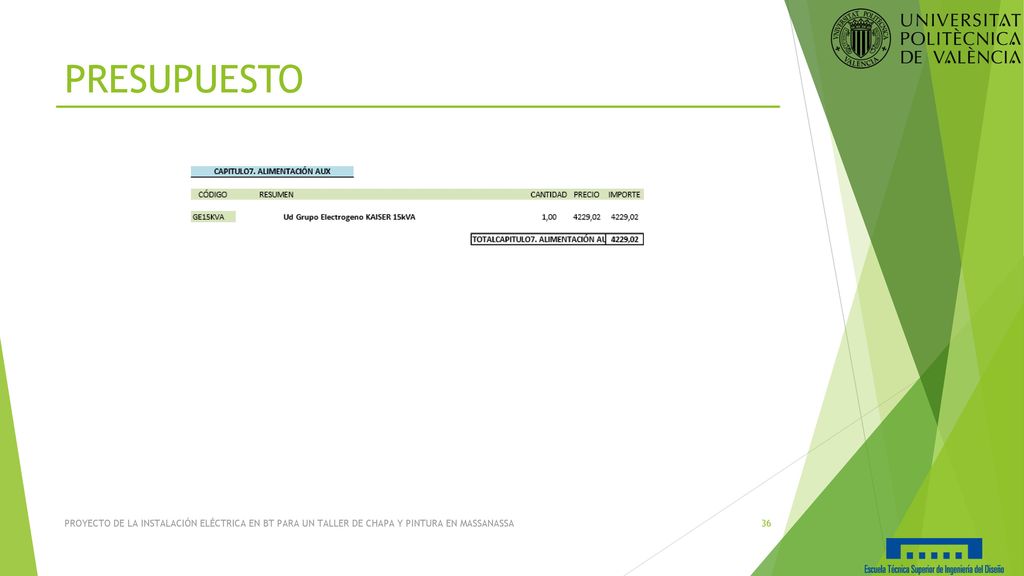

PRESUPUESTO PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
37

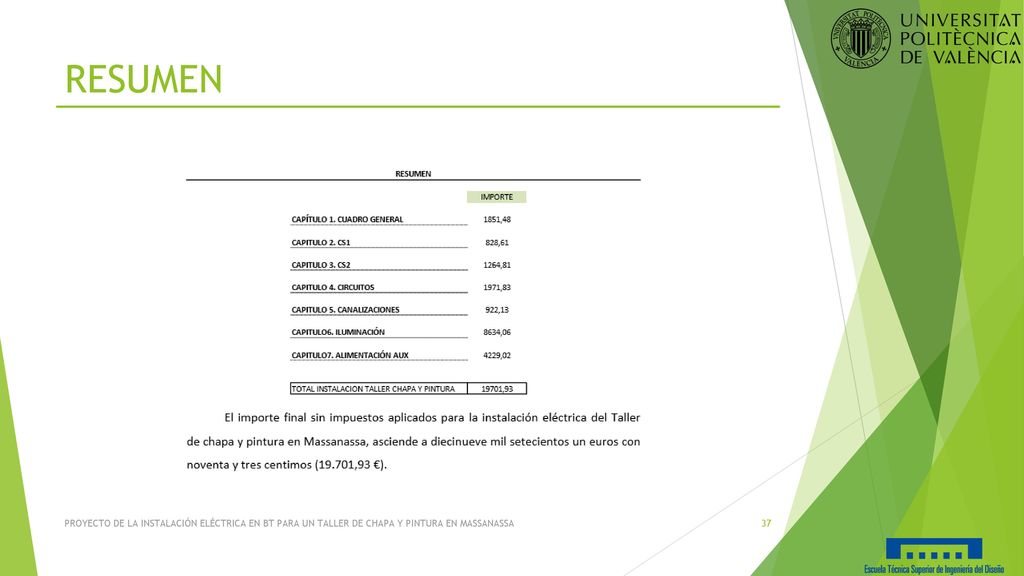

RESUMEN PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
38
GRACIAS POR SU ATENCIÓN
PROYECTO DE LA INSTALACIÓN ELÉCTRICA EN BT PARA UN TALLER DE CHAPA Y PINTURA EN MASSANASSA
