Objetivo de la clase Conocer que es un circuito eléctrico y cuales son los elementos que lo conforman.

Presentación del tema: "Objetivo de la clase Conocer que es un circuito eléctrico y cuales son los elementos que lo conforman."— Transcripción de la presentación:

1

2

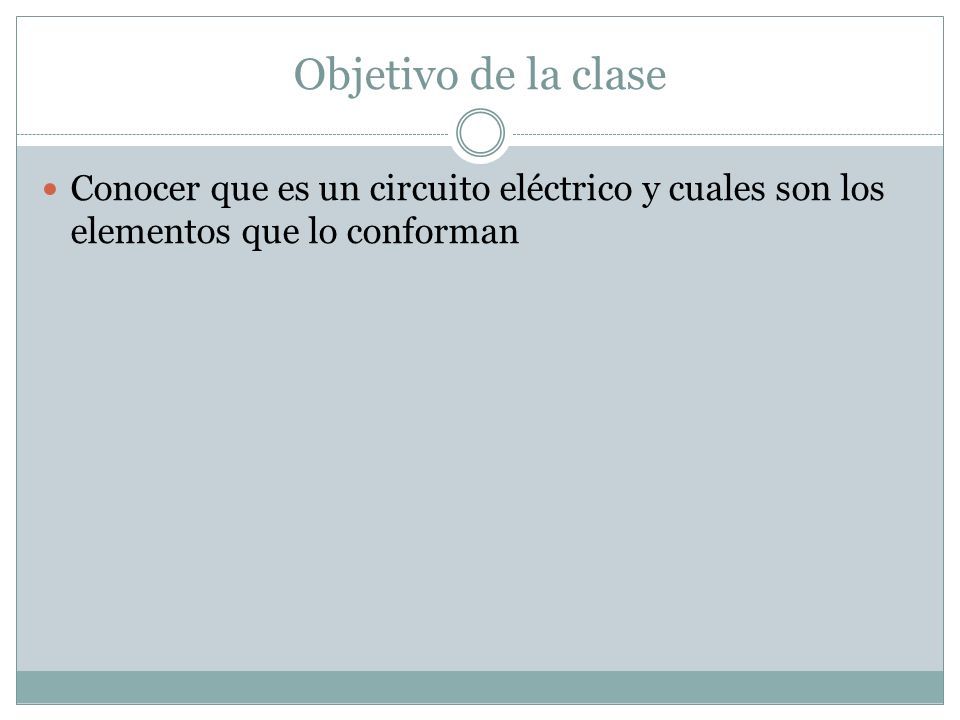

3 Objetivo de la clase Conocer que es un circuito eléctrico y cuales son los elementos que lo conforman

4 Los circuitos electricos Los aparatos electrónicos funcionan porque poseen un circuito eléctrico, por el cual circula la corriente eléctrica, Los circuitos eléctricos son recorridos cerrados que están formados por un conjunto de componentes.

5 Componentes o elementos de un circuito electrico. Generador de corriente : puede ser una pila, si se trata de un circuito pequeño. En ella se transforma la energía química en eléctrica. Es el operador que proporciona la energía eléctrica. Ej: Pilas, baterías

6 Elementos conductores: generalmente son los cables de cobre, ya que este material es un buen conductor de la electricidad, y por lo tanto, permite que la electricidad recorra el circuito. Son los operadores que transportan la energía eléctrica. Son el camino por el cual circulan los electrones. Ej: Los cables – Los materiales conductores que ofrecen poca resistencia o dificultad al paso son: los metales (plata, aluminio, oro, cobre)

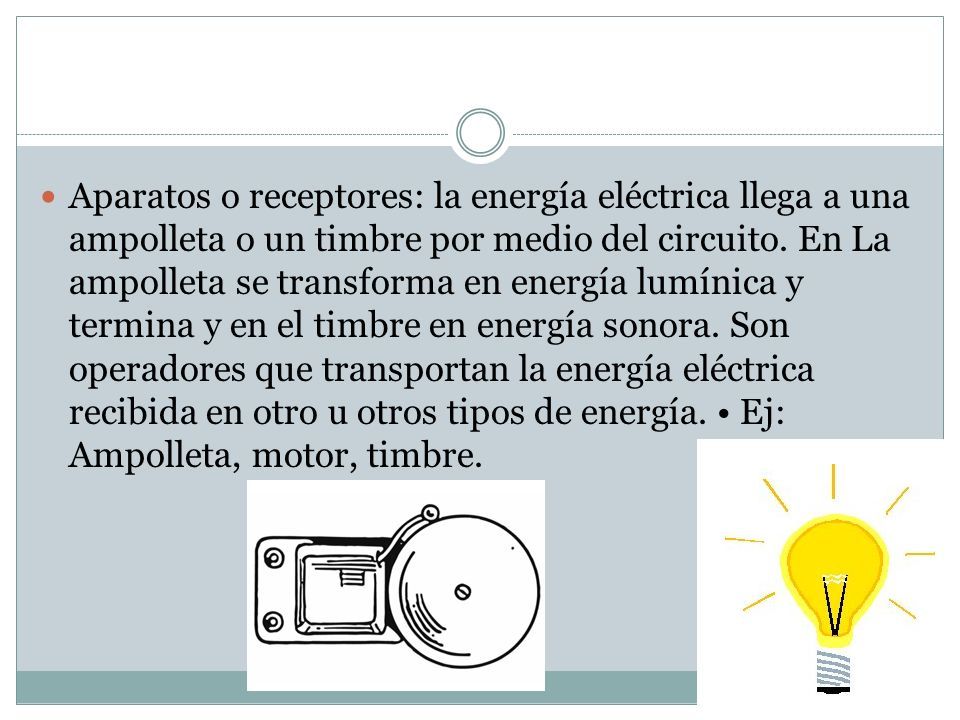

7 Aparatos o receptores: la energía eléctrica llega a una ampolleta o un timbre por medio del circuito. En La ampolleta se transforma en energía lumínica y termina y en el timbre en energía sonora. Son operadores que transportan la energía eléctrica recibida en otro u otros tipos de energía. Ej: Ampolleta, motor, timbre.

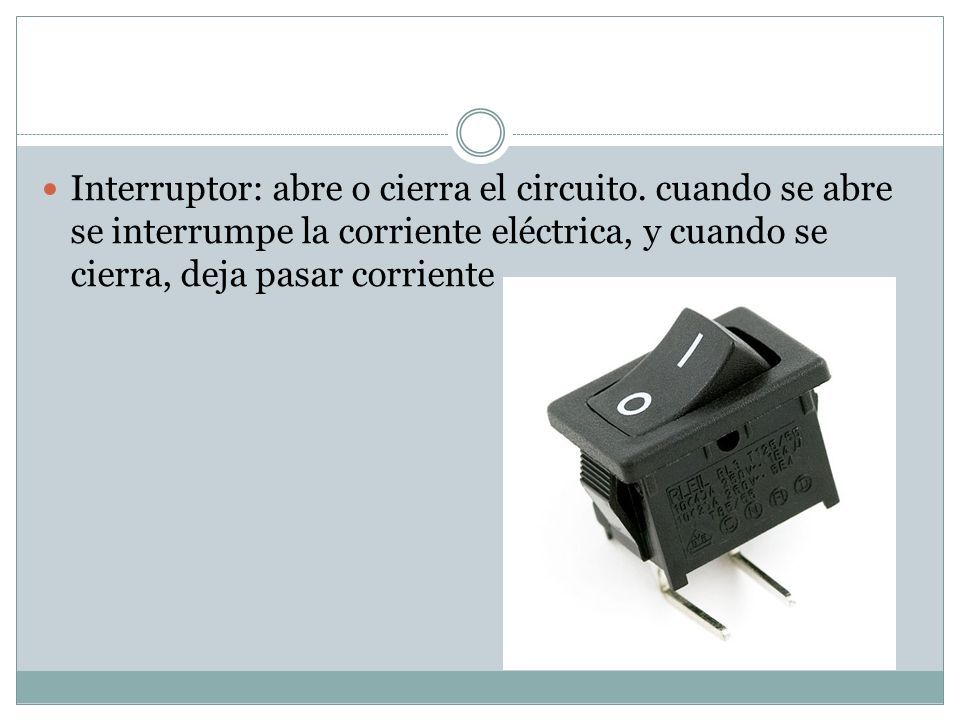

8 Interruptor: abre o cierra el circuito. cuando se abre se interrumpe la corriente eléctrica, y cuando se cierra, deja pasar corriente

9 Tipos de circuitos Circuito en serie: Los componentes están conectados de modo que las cargas eléctricas circulan por un solo trayecto. ♦ Si conectamos varias ampolletas en serie, estamos aumentando la resistencia, por lo que como resultado, disminuye la corriente eléctrica y la intensidad de luz en cada ampolleta baja. ♦ Una desventaja es que si se corta el paso de corriente en cualquier punto del circuito, cesa la conducción, lo que provocaría que todas ampolletas se apaguen.

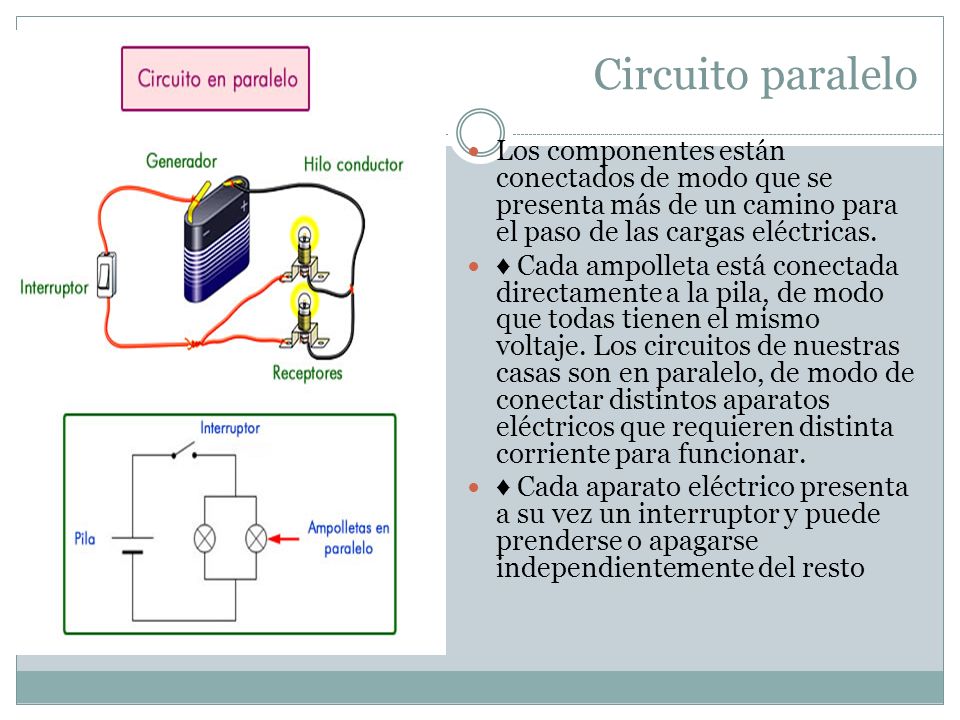

10 Circuito paralelo Los componentes están conectados de modo que se presenta más de un camino para el paso de las cargas eléctricas. ♦ Cada ampolleta está conectada directamente a la pila, de modo que todas tienen el mismo voltaje. Los circuitos de nuestras casas son en paralelo, de modo de conectar distintos aparatos eléctricos que requieren distinta corriente para funcionar. ♦ Cada aparato eléctrico presenta a su vez un interruptor y puede prenderse o apagarse independientemente del resto

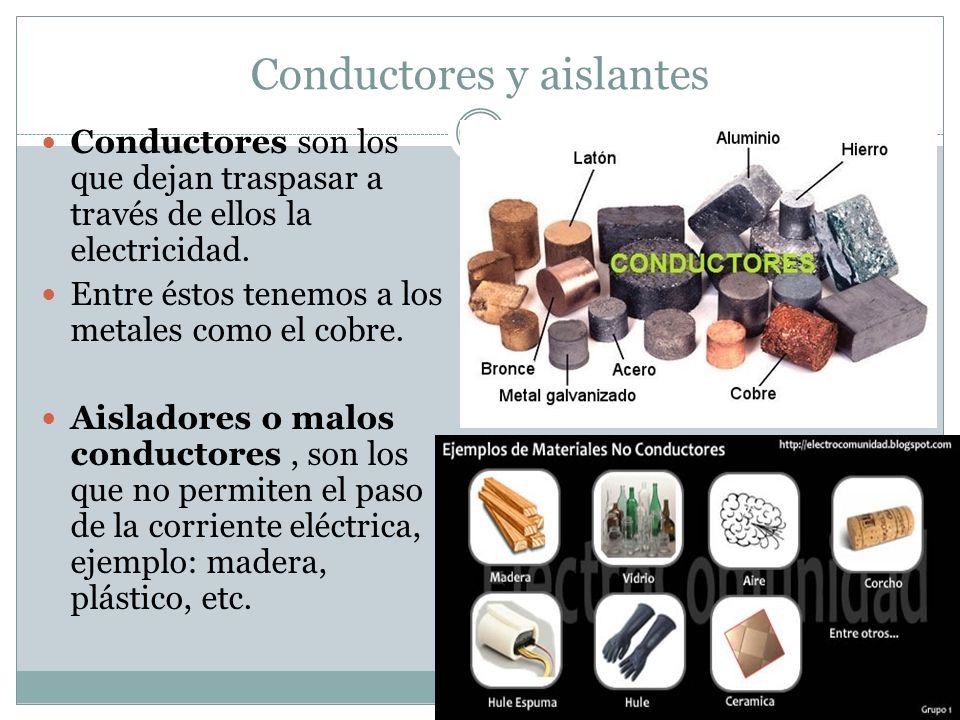

11 Conductores y aislantes Conductores son los que dejan traspasar a través de ellos la electricidad. Entre éstos tenemos a los metales como el cobre. Aisladores o malos conductores, son los que no permiten el paso de la corriente eléctrica, ejemplo: madera, plástico, etc.

12 Pegar guiaa
