1

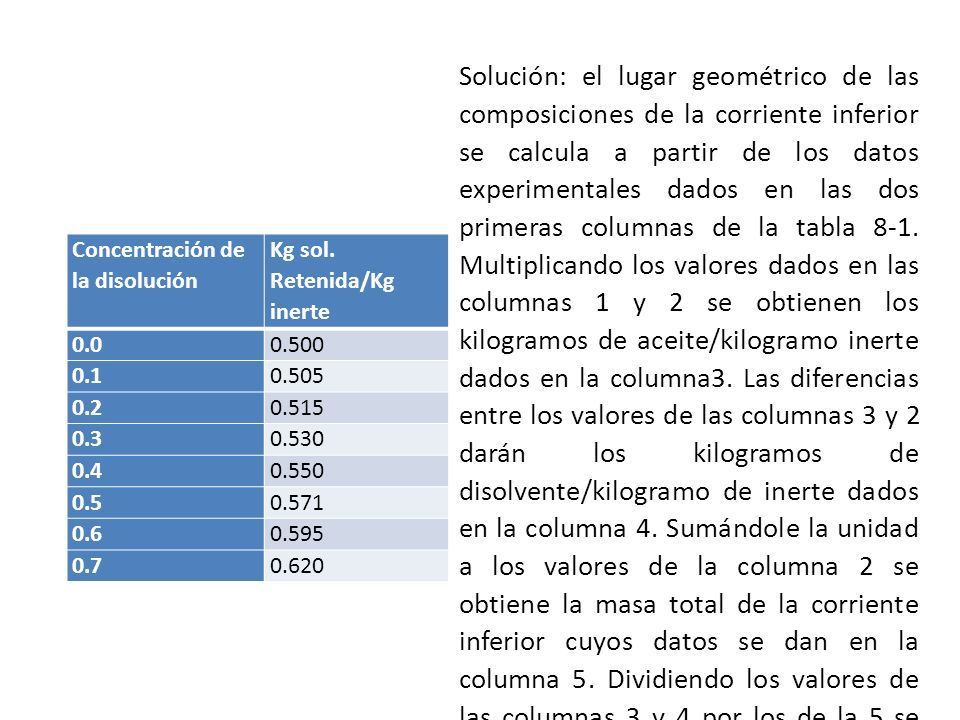

Concentración de la disolución Kg sol. Retenida/Kg inerte 0.00.500 0.10.505 0.20.515 0.30.530 0.40.550 0.50.571 0.60.595 0.70.620 Solución: el lugar geométrico de las composiciones de la corriente inferior se calcula a partir de los datos experimentales dados en las dos primeras columnas de la tabla 8-1. Multiplicando los valores dados en las columnas 1 y 2 se obtienen los kilogramos de aceite/kilogramo inerte dados en la columna3. Las diferencias entre los valores de las columnas 3 y 2 darán los kilogramos de disolvente/kilogramo de inerte dados en la columna 4. Sumándole la unidad a los valores de la columna 2 se obtiene la masa total de la corriente inferior cuyos datos se dan en la columna 5. Dividiendo los valores de las columnas 3 y 4 por los de la 5 se obtienen las composiciones de los flujos inferiores referidos al soluto y al disolvente, respectivamente
2
Concentr ación de la disolució n Kg sol. Retenida /Kg inerte Kg aceite/ Kg inerte Kg benceno /Kg inerte totalXsXd 0.00.5000.000.5001.5000.0000.333 0.10.5050.05050.45451.5050.03360.302 0.20.5150.10300.4121.5150.06800.272 0.30.5300.15900.3711.5300.10390.242 0.40.5500.2200.3301.5500.14190.213 0.50.5710.2855 1.5710.1817 0.60.5950.3570.2381.5950.2240.1492 0.70.6200.4340.1861.6200.2680.1148
