1 MINISTERIO DE AGRICULTURA Y RIEGO PROYECTO ESPECIAL BINACIONAL LAGO TITICACA Puno, 26 de abril del 2019 MINISTERIO DE AGRICULTURA Y RIEGO RIEGO POR ASPERSION ING. WILBER CHURACUTIPA MAMANI

2 RIEGO POR ASPERSION

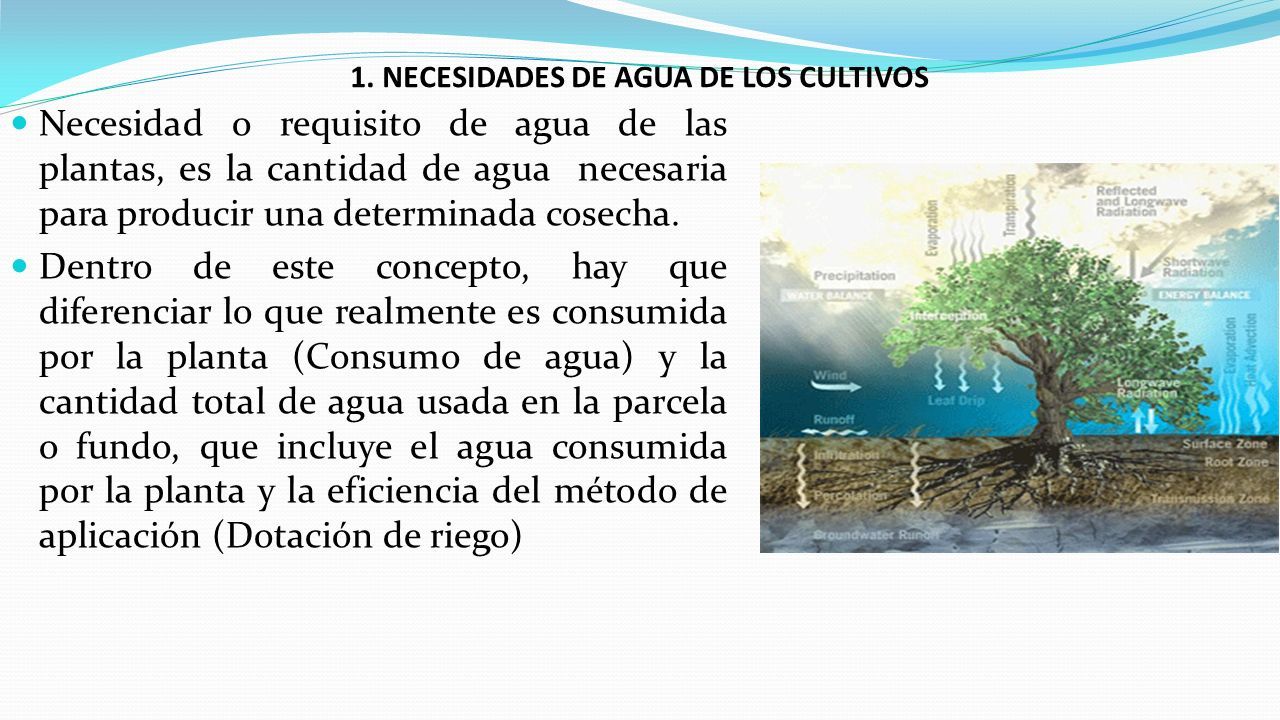

3 1. NECESIDADES DE AGUA DE LOS CULTIVOS Necesidad o requisito de agua de las plantas, es la cantidad de agua necesaria para producir una determinada cosecha. Dentro de este concepto, hay que diferenciar lo que realmente es consumida por la planta (Consumo de agua) y la cantidad total de agua usada en la parcela o fundo, que incluye el agua consumida por la planta y la eficiencia del método de aplicación (Dotación de riego)

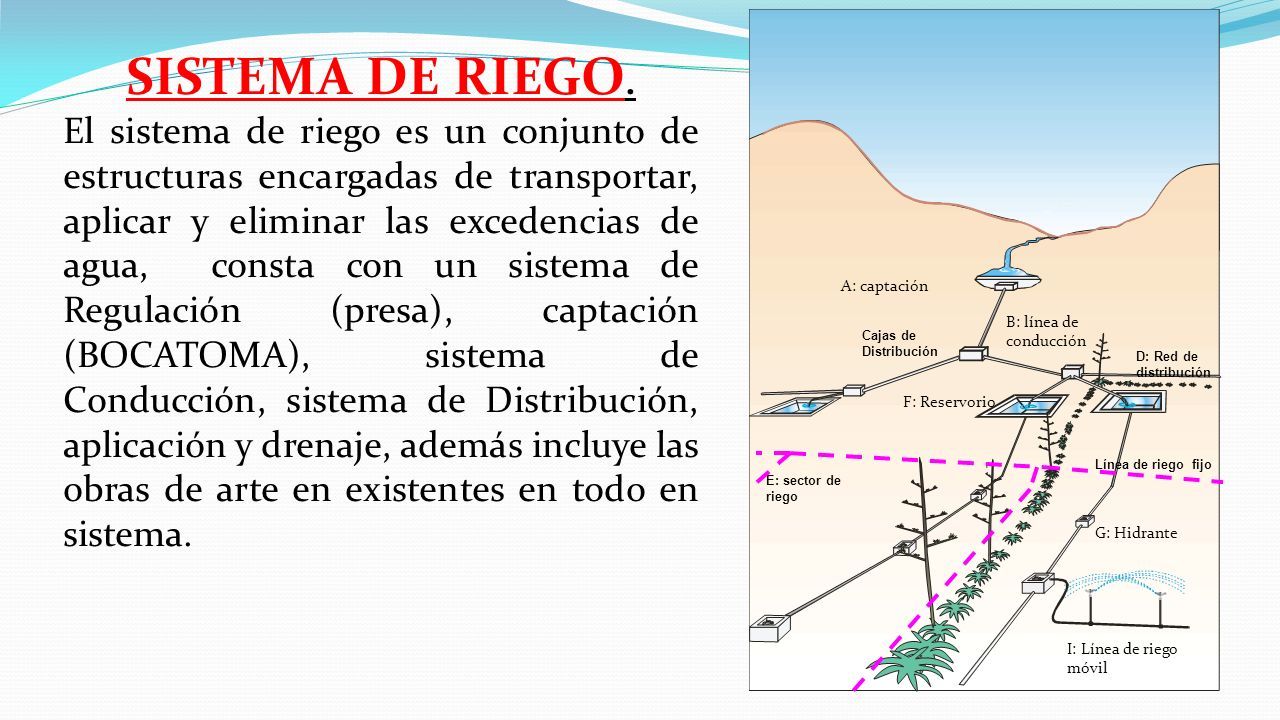

4 SISTEMA DE RIEGO. El sistema de riego es un conjunto de estructuras encargadas de transportar, aplicar y eliminar las excedencias de agua, consta con un sistema de Regulación (presa), captación (BOCATOMA), sistema de Conducción, sistema de Distribución, aplicación y drenaje, además incluye las obras de arte en existentes en todo en sistema. A: captación Cajas de Distribución B: línea de conducción D: Red de distribución F: Reservorio E: sector de riego G: Hidrante I: Línea de riego móvil Línea de riego fijo

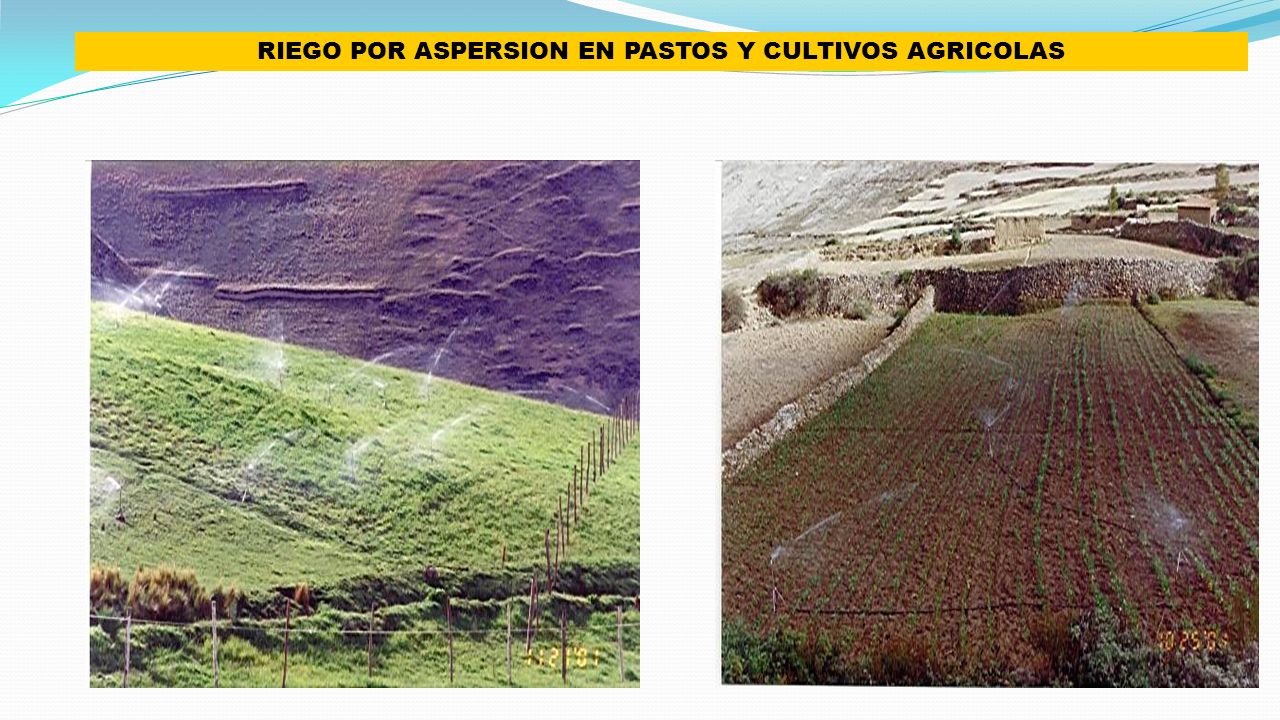

5 RIEGO POR ASPERSION EN PASTOS Y CULTIVOS AGRICOLAS

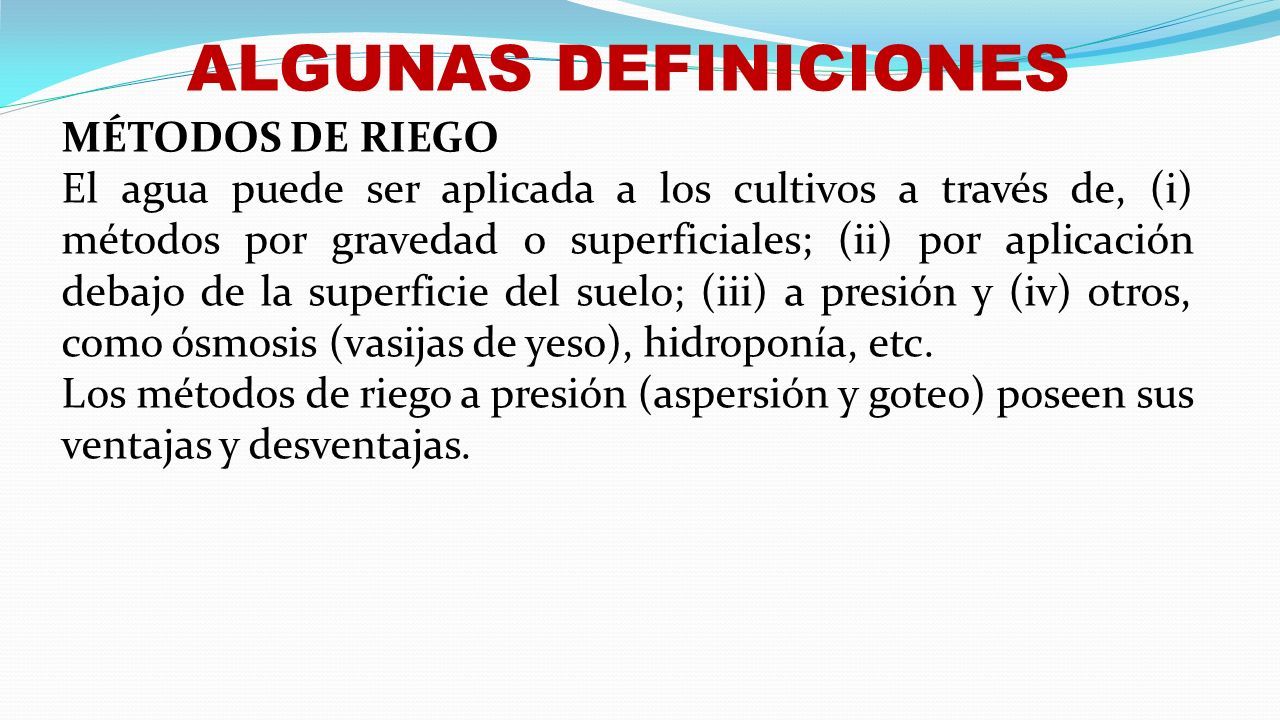

6 MÉTODOS DE RIEGO El agua puede ser aplicada a los cultivos a través de, (i) métodos por gravedad o superficiales; (ii) por aplicación debajo de la superficie del suelo; (iii) a presión y (iv) otros, como ósmosis (vasijas de yeso), hidroponía, etc. Los métodos de riego a presión (aspersión y goteo) poseen sus ventajas y desventajas. ALGUNAS DEFINICIONES

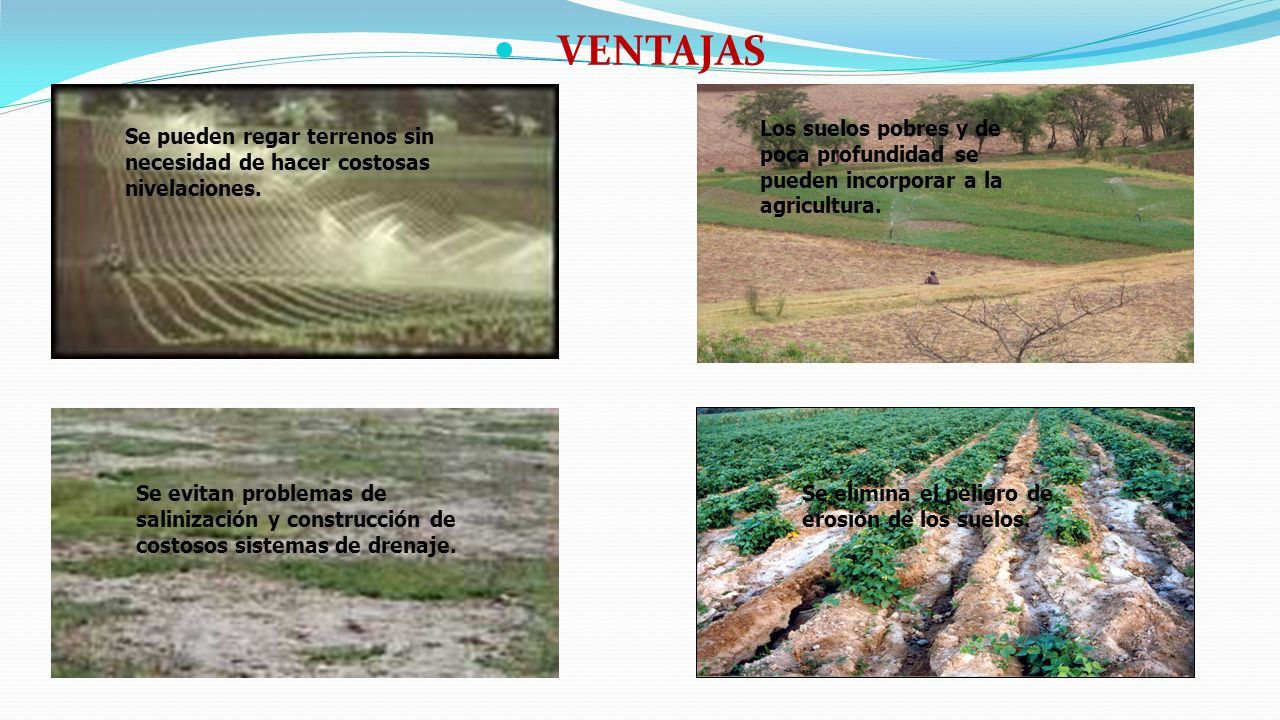

7 VENTAJAS Se pueden regar terrenos sin necesidad de hacer costosas nivelaciones. Los suelos pobres y de poca profundidad se pueden incorporar a la agricultura. Se evitan problemas de salinización y construcción de costosos sistemas de drenaje. Se elimina el peligro de erosión de los suelos.

8 VENTAJAS Se consigue una alta uniformidad en la aplicación del agua. Es posible aplicar simultáneamente con el riego, fertilizantes, herbicidas, insecticidas y fungicidas. El riego puede programarse más fácilmente. Se pueden hacer riegos climáticos para contrarrestar efectos de calor o bajas temperaturas (heladas).

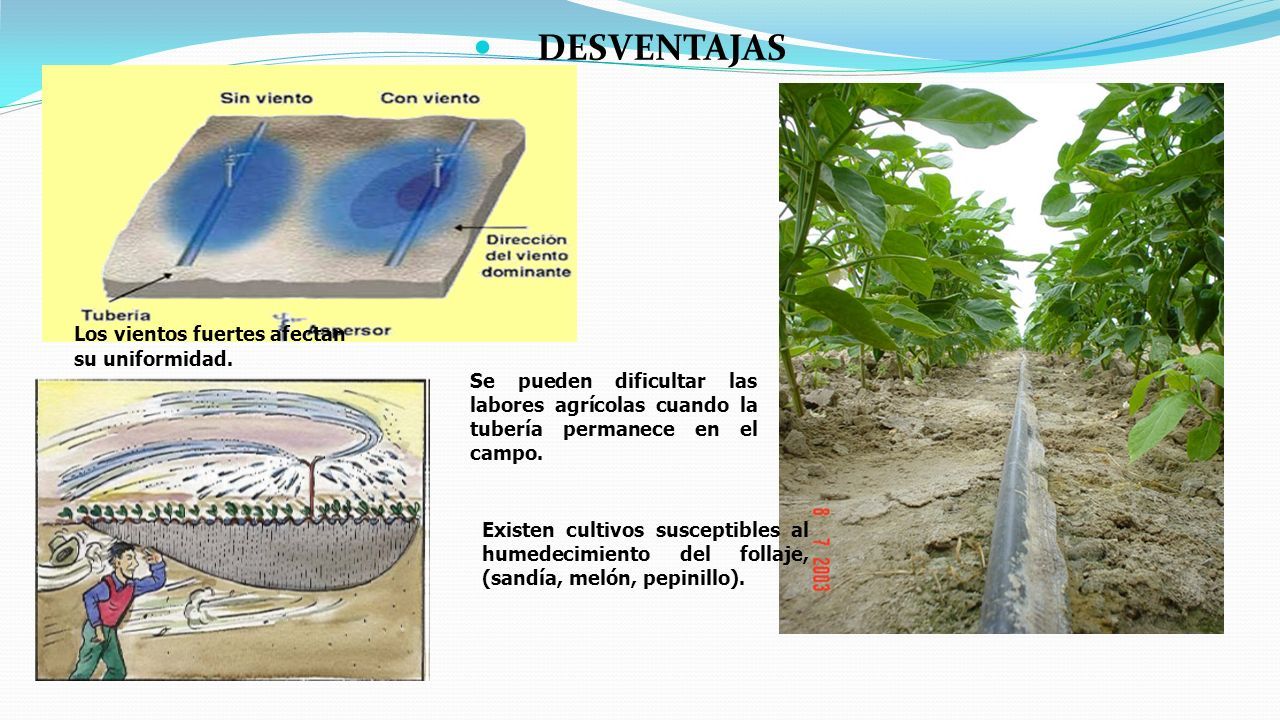

9 DESVENTAJAS Los vientos fuertes afectan su uniformidad. Se pueden dificultar las labores agrícolas cuando la tubería permanece en el campo. Existen cultivos susceptibles al humedecimiento del follaje, (sandía, melón, pepinillo).

10 T

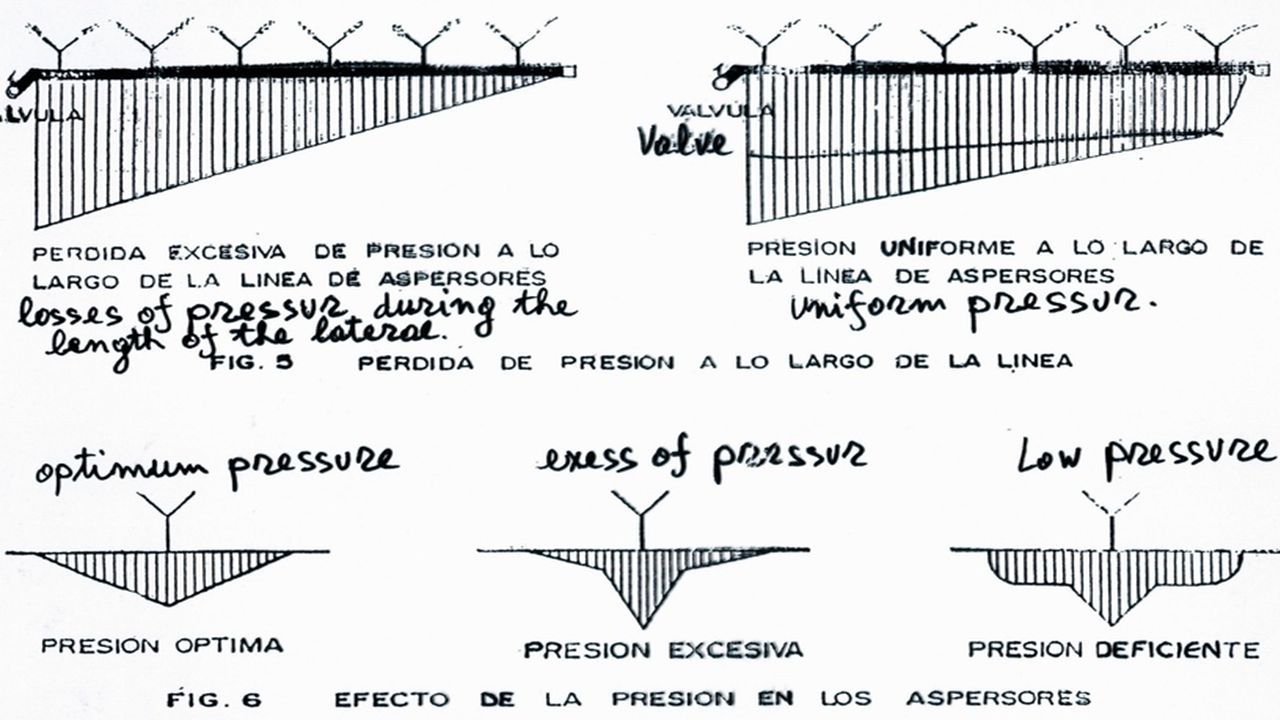

11

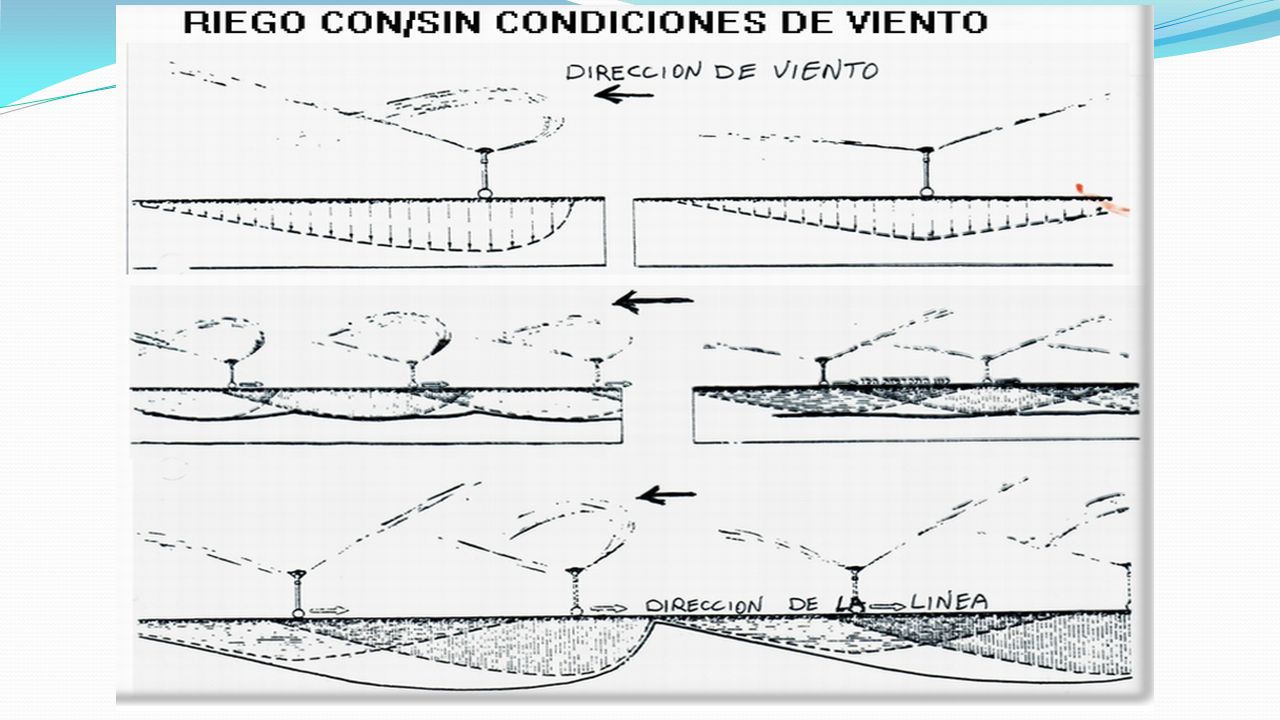

12

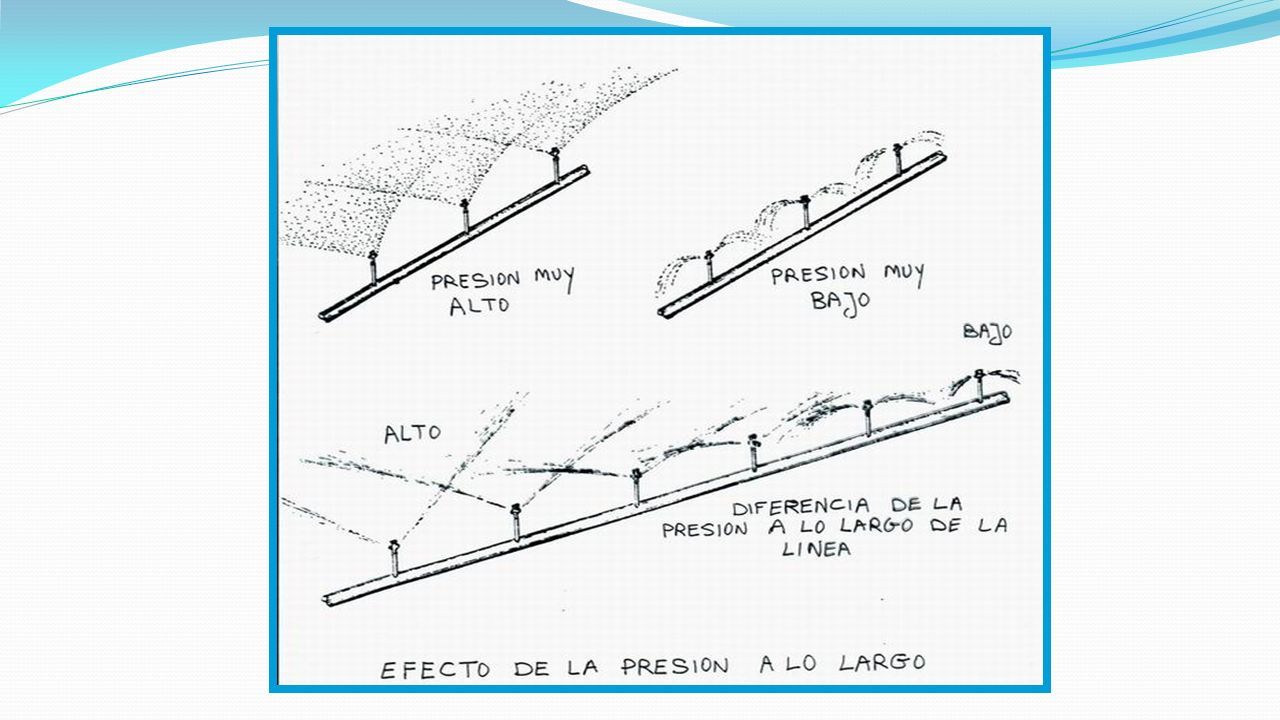

13

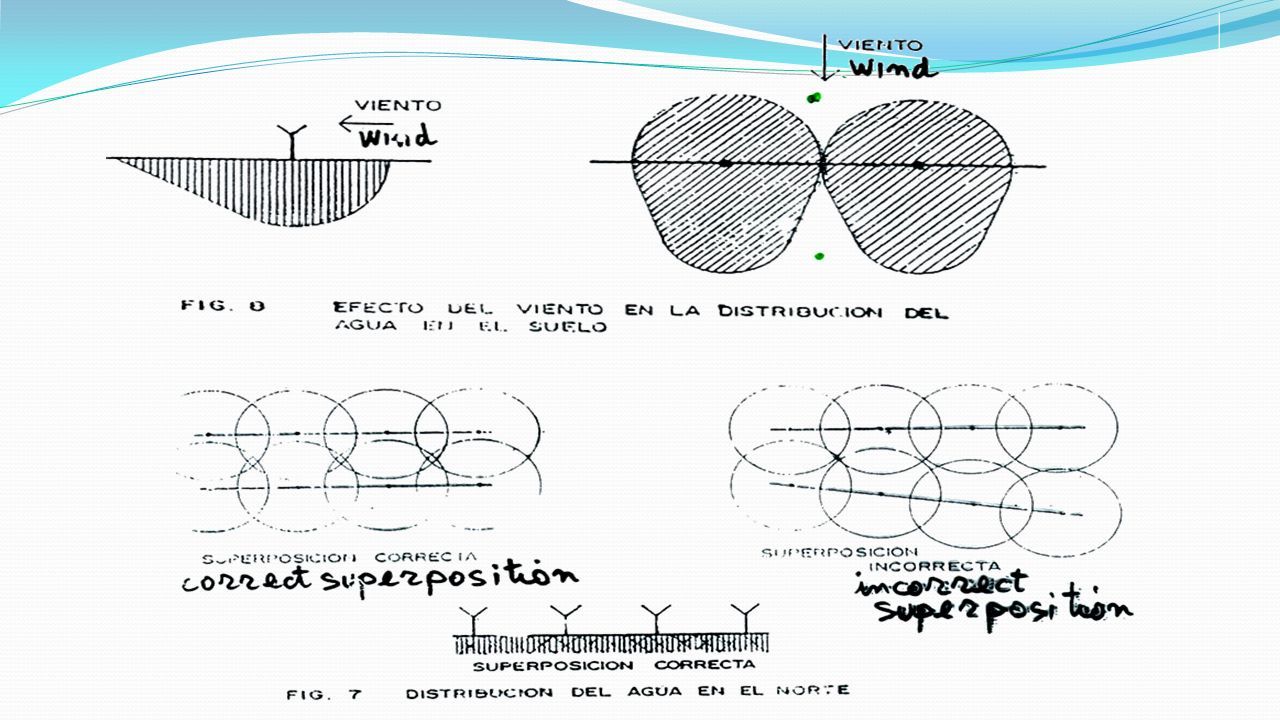

14

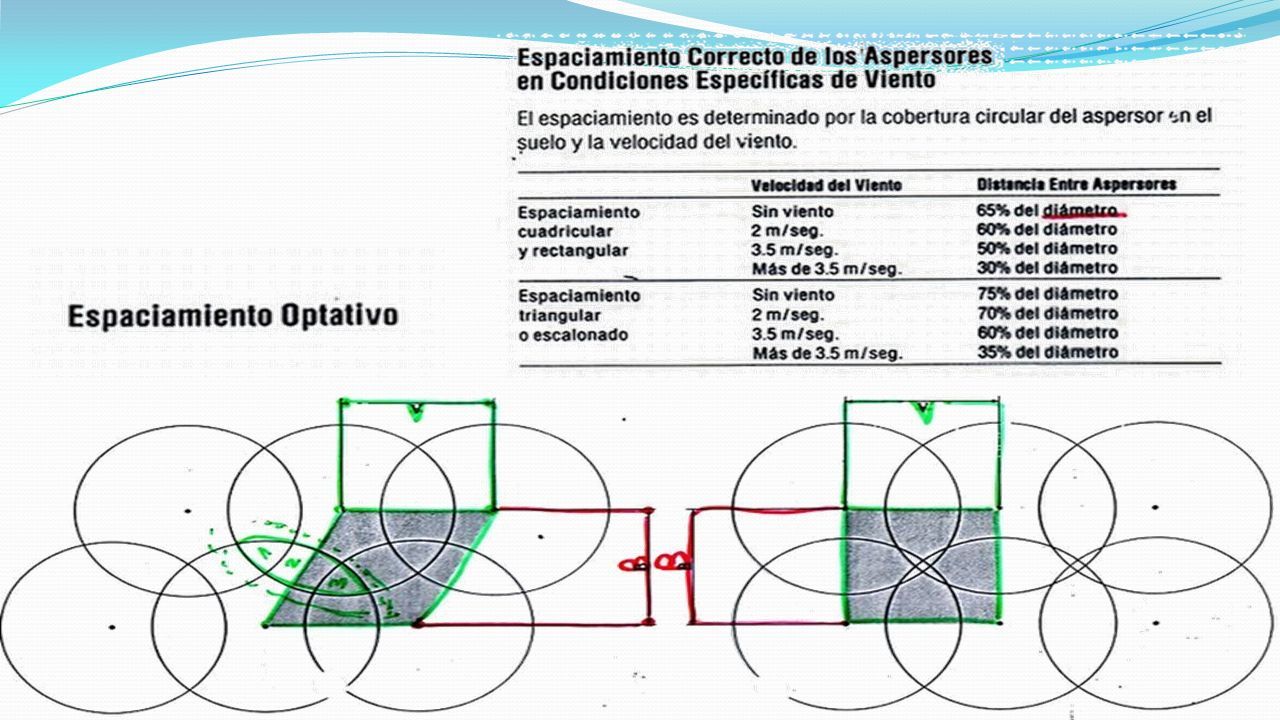

15

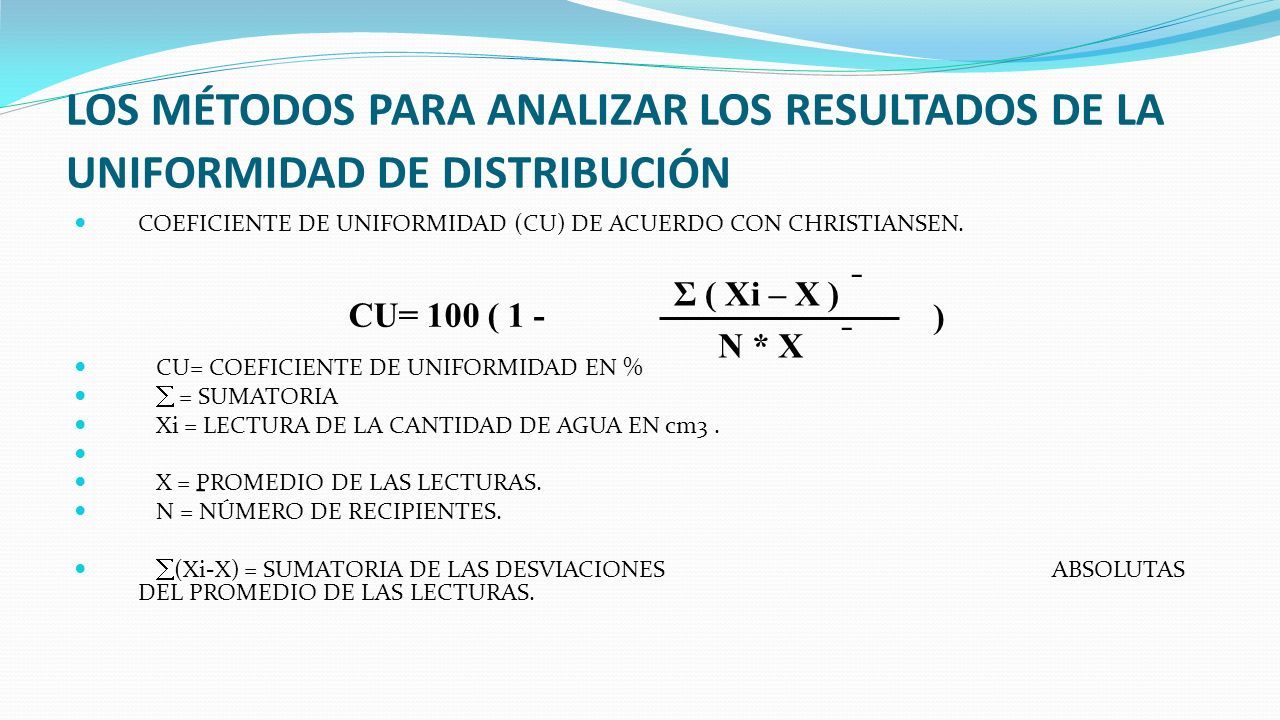

16 LOS MÉTODOS PARA ANALIZAR LOS RESULTADOS DE LA UNIFORMIDAD DE DISTRIBUCIÓN COEFICIENTE DE UNIFORMIDAD (CU) DE ACUERDO CON CHRISTIANSEN. CU= COEFICIENTE DE UNIFORMIDAD EN %  = SUMATORIA Xi = LECTURA DE LA CANTIDAD DE AGUA EN cm3. X = PROMEDIO DE LAS LECTURAS. N = NÚMERO DE RECIPIENTES.  (Xi-X) = SUMATORIA DE LAS DESVIACIONES ABSOLUTAS DEL PROMEDIO DE LAS LECTURAS. N * X Σ ( Xi – X ) CU= 100 ( 1 - ) - - -

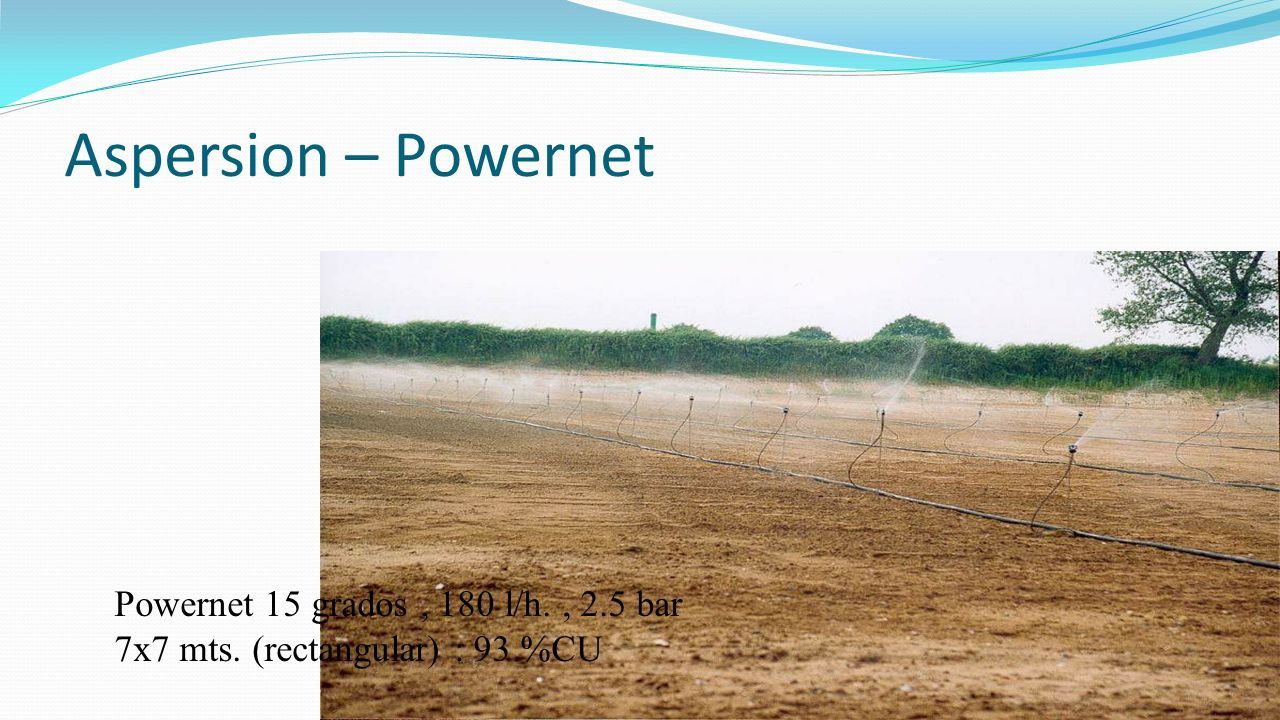

17 Aspersion – Powernet Powernet 15 grados, 180 l/h., 2.5 bar 7x7 mts. (rectangular) : 93 %CU

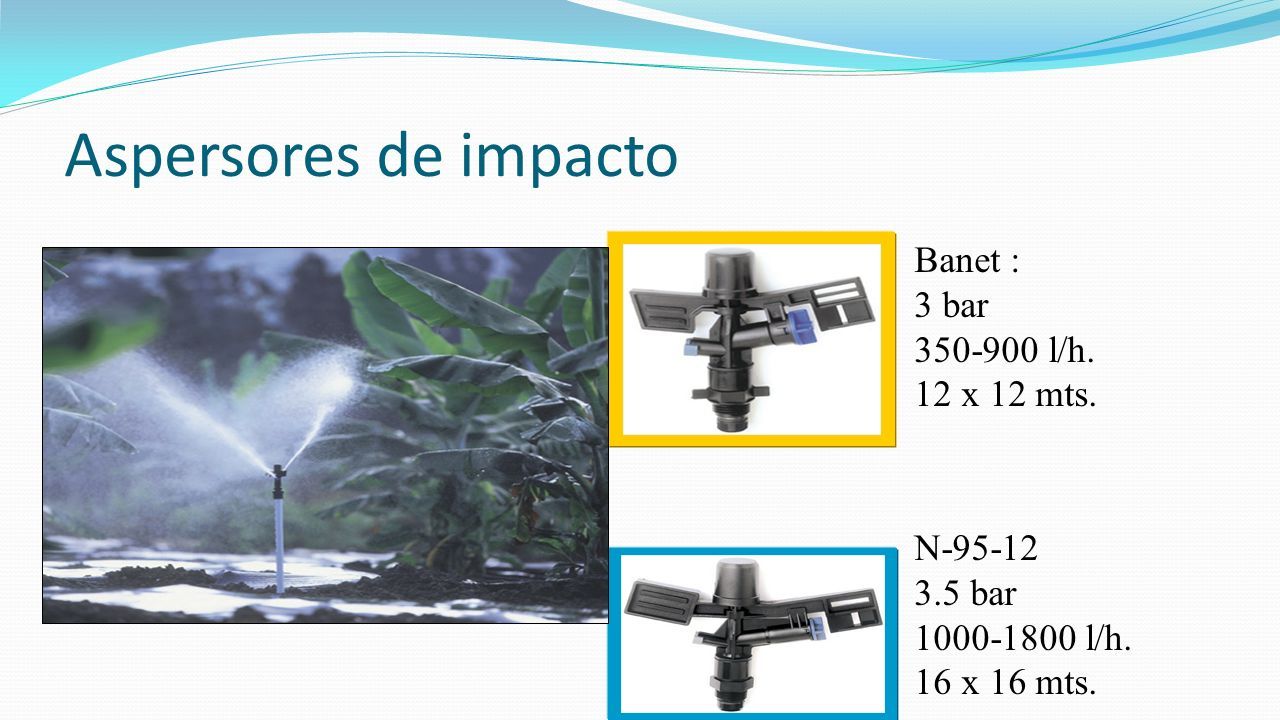

18 Aspersores de impacto N95-12 net Banet : 3 bar 350-900 l/h. 12 x 12 mts. N-95-12 3.5 bar 1000-1800 l/h. 16 x 16 mts.

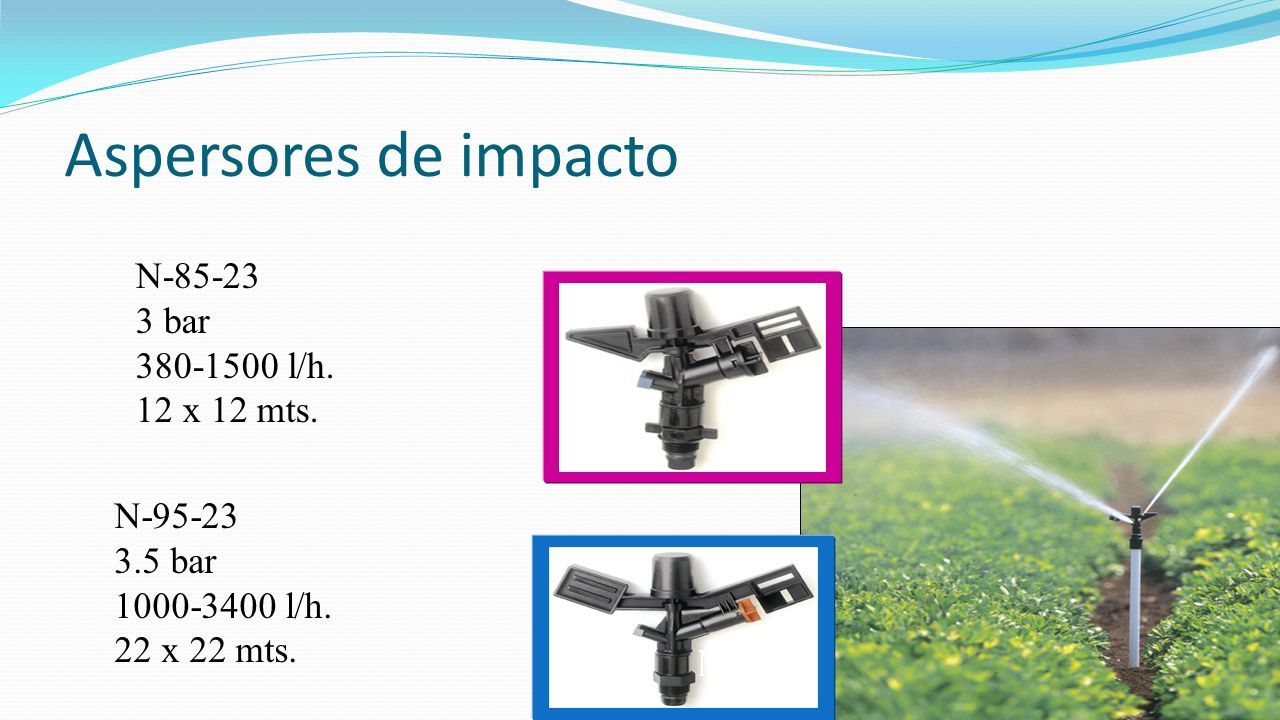

19 Aspersores de impacto N85 N95-23 N-85-23 3 bar 380-1500 l/h. 12 x 12 mts. N-95-23 3.5 bar 1000-3400 l/h. 22 x 22 mts.

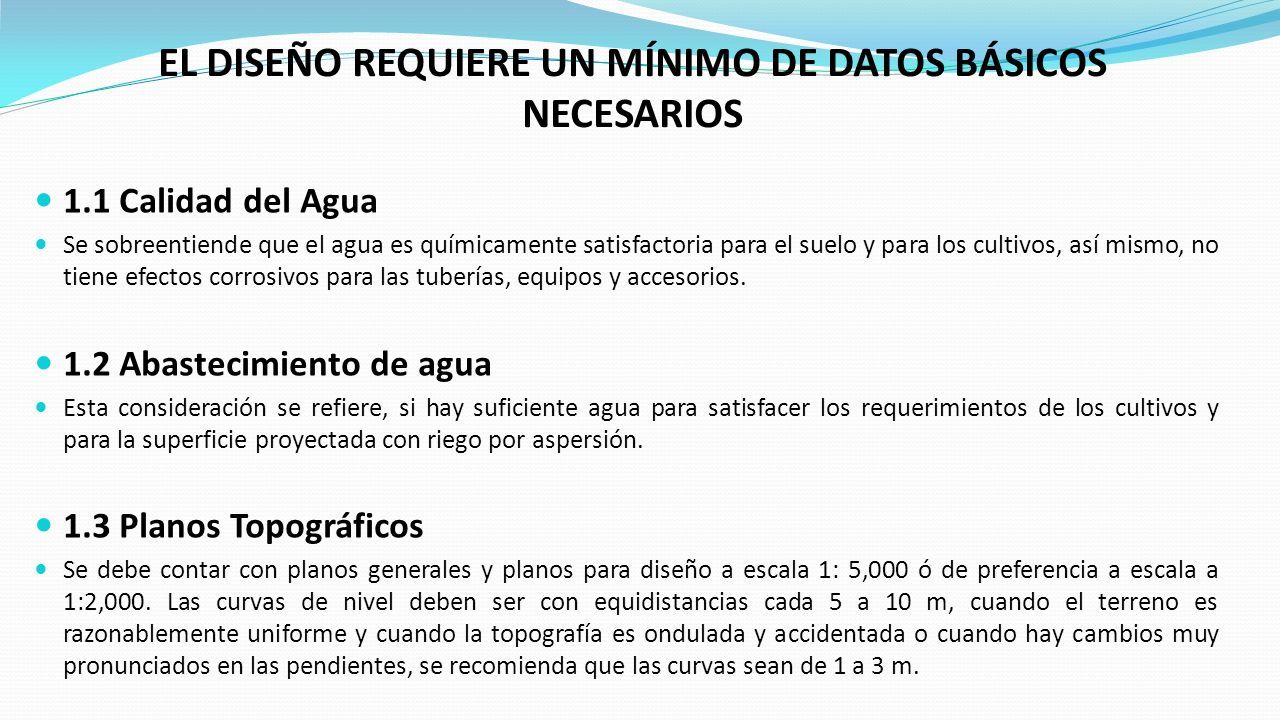

20 EL DISEÑO REQUIERE UN MÍNIMO DE DATOS BÁSICOS NECESARIOS 1.1 Calidad del Agua Se sobreentiende que el agua es químicamente satisfactoria para el suelo y para los cultivos, así mismo, no tiene efectos corrosivos para las tuberías, equipos y accesorios. 1.2 Abastecimiento de agua Esta consideración se refiere, si hay suficiente agua para satisfacer los requerimientos de los cultivos y para la superficie proyectada con riego por aspersión. 1.3 Planos Topográficos Se debe contar con planos generales y planos para diseño a escala 1: 5,000 ó de preferencia a escala a 1:2,000. Las curvas de nivel deben ser con equidistancias cada 5 a 10 m, cuando el terreno es razonablemente uniforme y cuando la topografía es ondulada y accidentada o cuando hay cambios muy pronunciados en las pendientes, se recomienda que las curvas sean de 1 a 3 m.

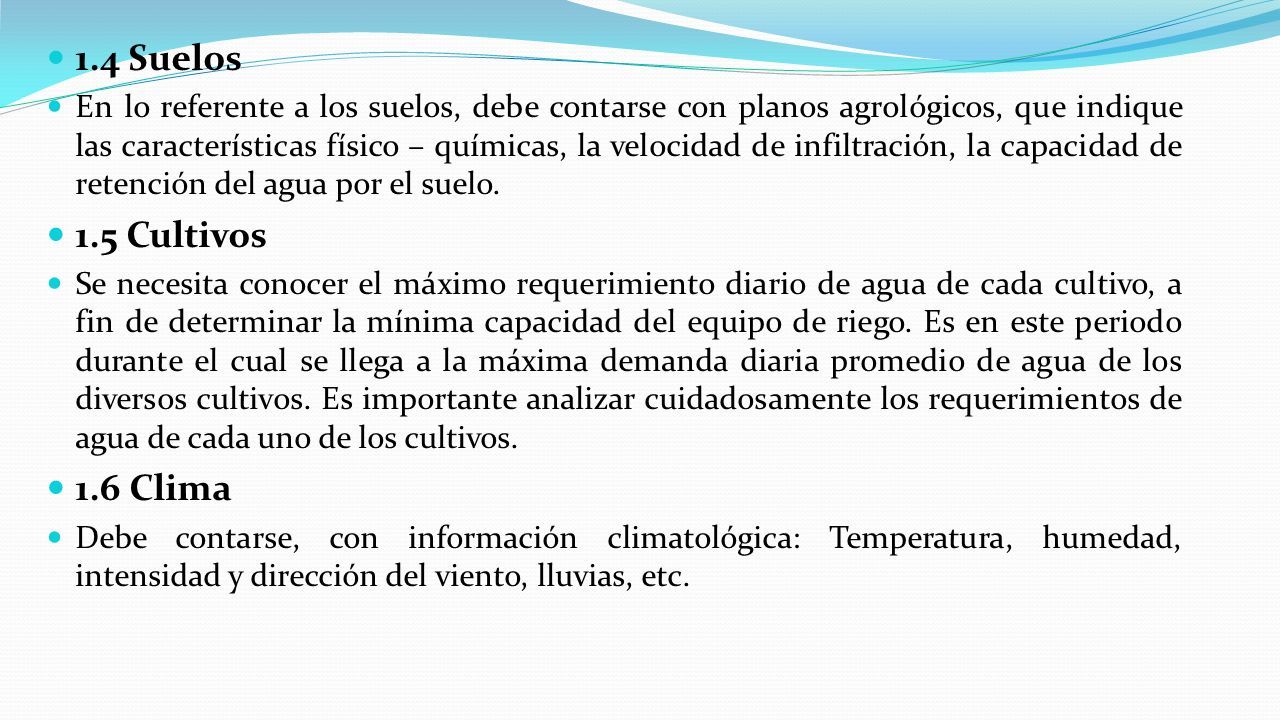

21 1.4 Suelos En lo referente a los suelos, debe contarse con planos agrológicos, que indique las características físico – químicas, la velocidad de infiltración, la capacidad de retención del agua por el suelo. 1.5 Cultivos Se necesita conocer el máximo requerimiento diario de agua de cada cultivo, a fin de determinar la mínima capacidad del equipo de riego. Es en este periodo durante el cual se llega a la máxima demanda diaria promedio de agua de los diversos cultivos. Es importante analizar cuidadosamente los requerimientos de agua de cada uno de los cultivos. 1.6 Clima Debe contarse, con información climatológica: Temperatura, humedad, intensidad y dirección del viento, lluvias, etc.

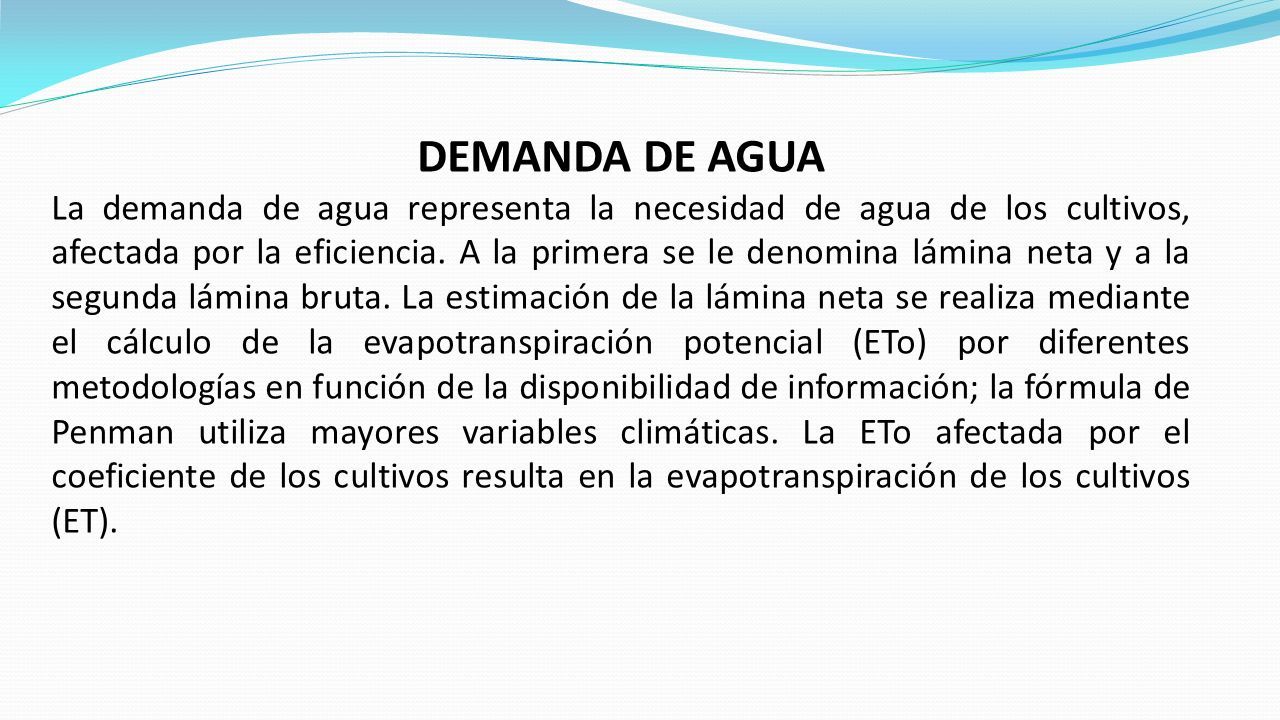

22 DEMANDA DE AGUA La demanda de agua representa la necesidad de agua de los cultivos, afectada por la eficiencia. A la primera se le denomina lámina neta y a la segunda lámina bruta. La estimación de la lámina neta se realiza mediante el cálculo de la evapotranspiración potencial (ETo) por diferentes metodologías en función de la disponibilidad de información; la fórmula de Penman utiliza mayores variables climáticas. La ETo afectada por el coeficiente de los cultivos resulta en la evapotranspiración de los cultivos (ET).

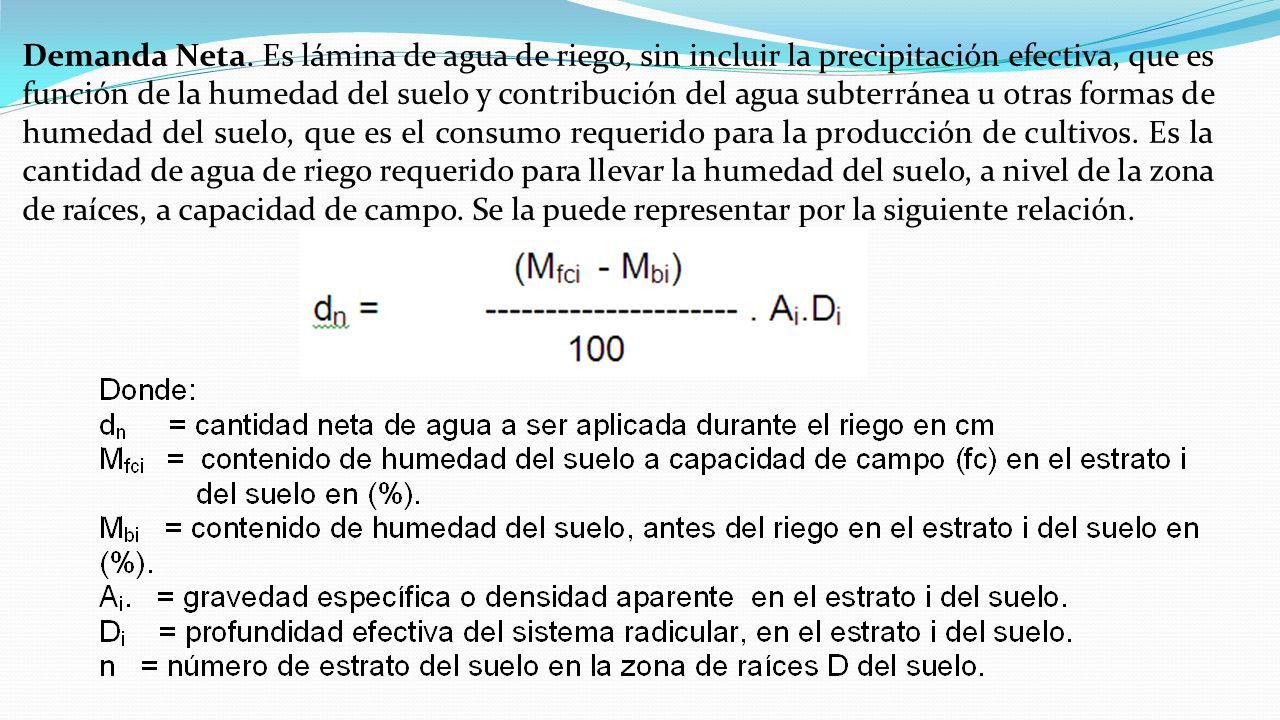

23 Demanda Neta. Es lámina de agua de riego, sin incluir la precipitación efectiva, que es función de la humedad del suelo y contribución del agua subterránea u otras formas de humedad del suelo, que es el consumo requerido para la producción de cultivos. Es la cantidad de agua de riego requerido para llevar la humedad del suelo, a nivel de la zona de raíces, a capacidad de campo. Se la puede representar por la siguiente relación.

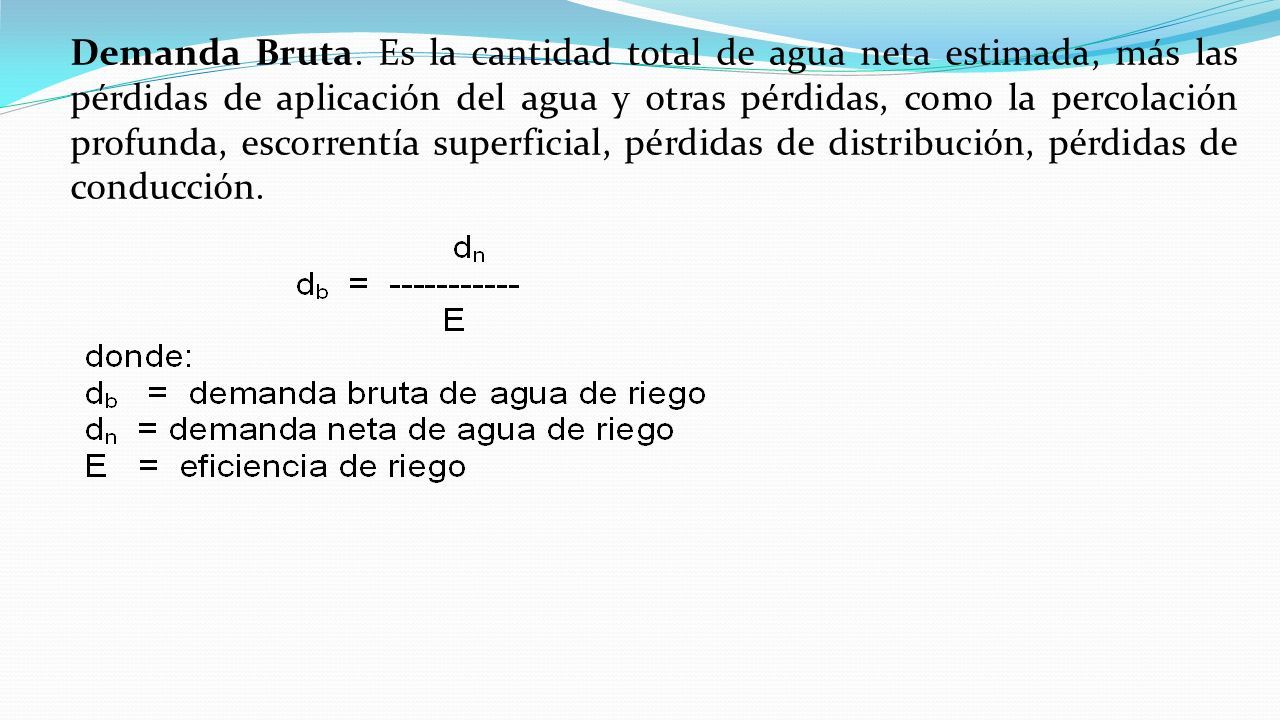

24 Demanda Bruta. Es la cantidad total de agua neta estimada, más las pérdidas de aplicación del agua y otras pérdidas, como la percolación profunda, escorrentía superficial, pérdidas de distribución, pérdidas de conducción.

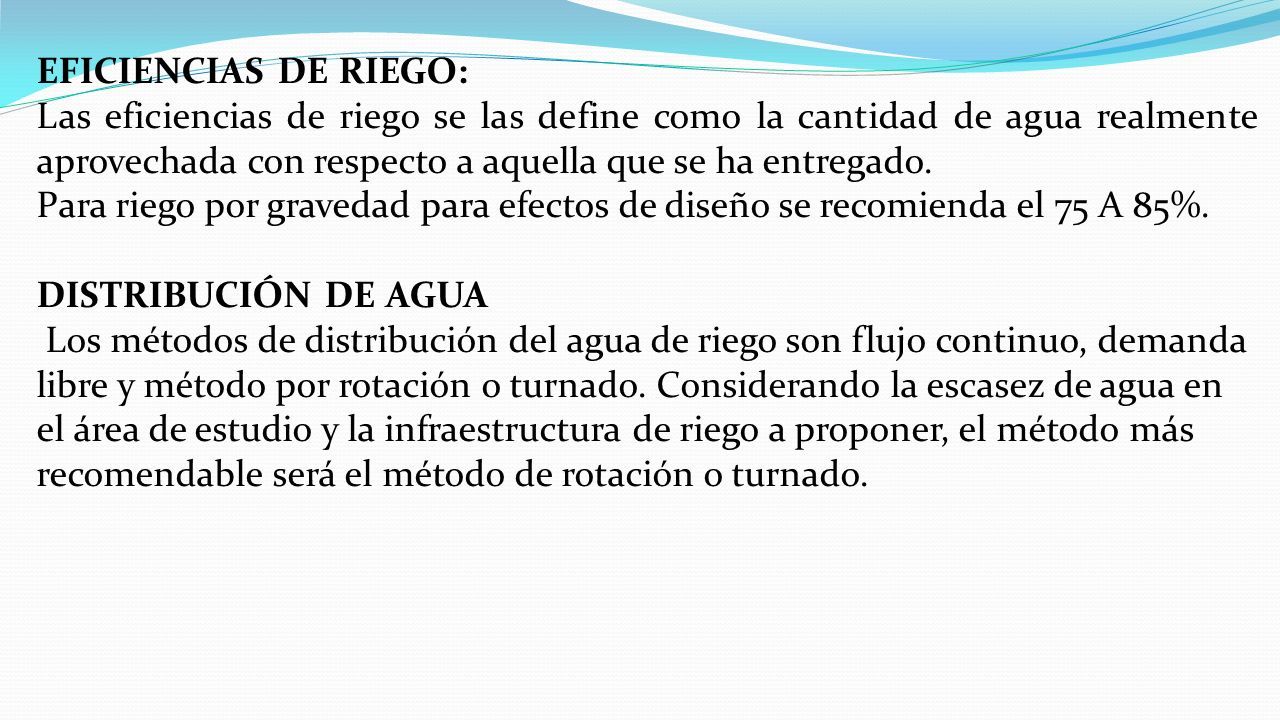

25 EFICIENCIAS DE RIEGO: Las eficiencias de riego se las define como la cantidad de agua realmente aprovechada con respecto a aquella que se ha entregado. Para riego por gravedad para efectos de diseño se recomienda el 75 A 85%. DISTRIBUCIÓN DE AGUA Los métodos de distribución del agua de riego son flujo continuo, demanda libre y método por rotación o turnado. Considerando la escasez de agua en el área de estudio y la infraestructura de riego a proponer, el método más recomendable será el método de rotación o turnado.

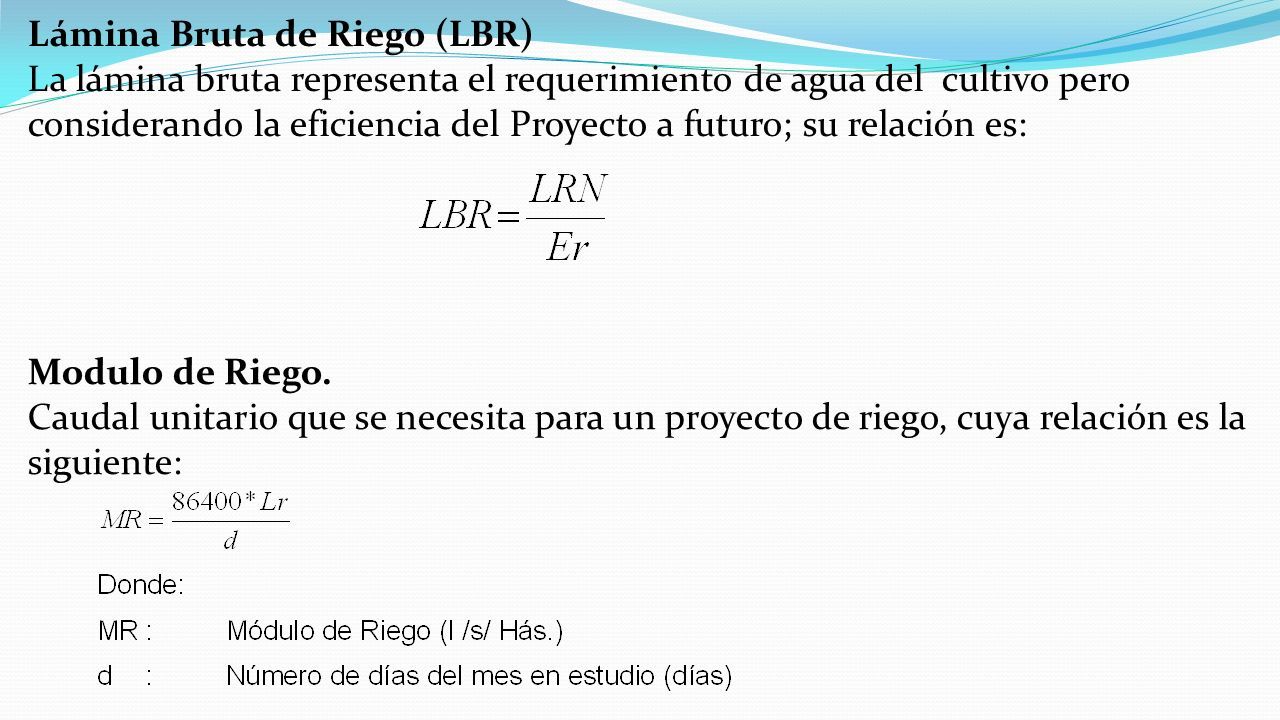

26 Modulo de Riego. Caudal unitario que se necesita para un proyecto de riego, cuya relación es la siguiente: Lámina Bruta de Riego (LBR) La lámina bruta representa el requerimiento de agua del cultivo pero considerando la eficiencia del Proyecto a futuro; su relación es:

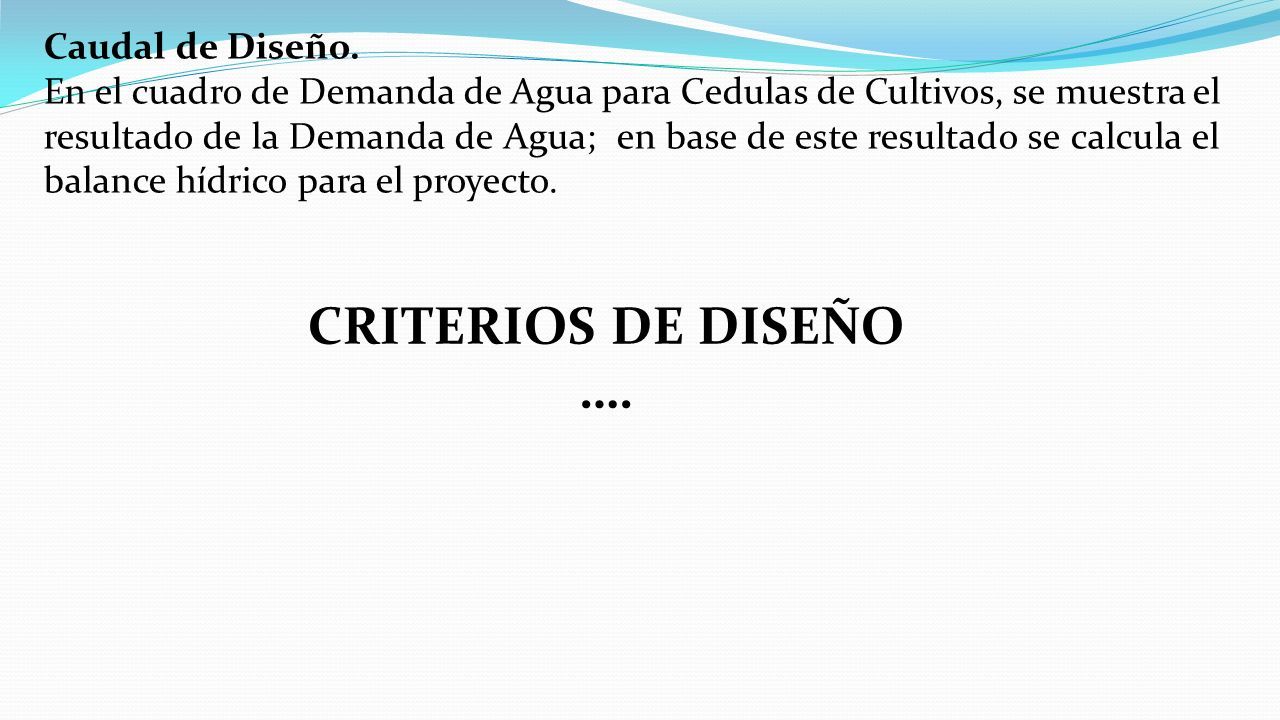

27 Caudal de Diseño. En el cuadro de Demanda de Agua para Cedulas de Cultivos, se muestra el resultado de la Demanda de Agua; en base de este resultado se calcula el balance hídrico para el proyecto. CRITERIOS DE DISEÑO ….

28

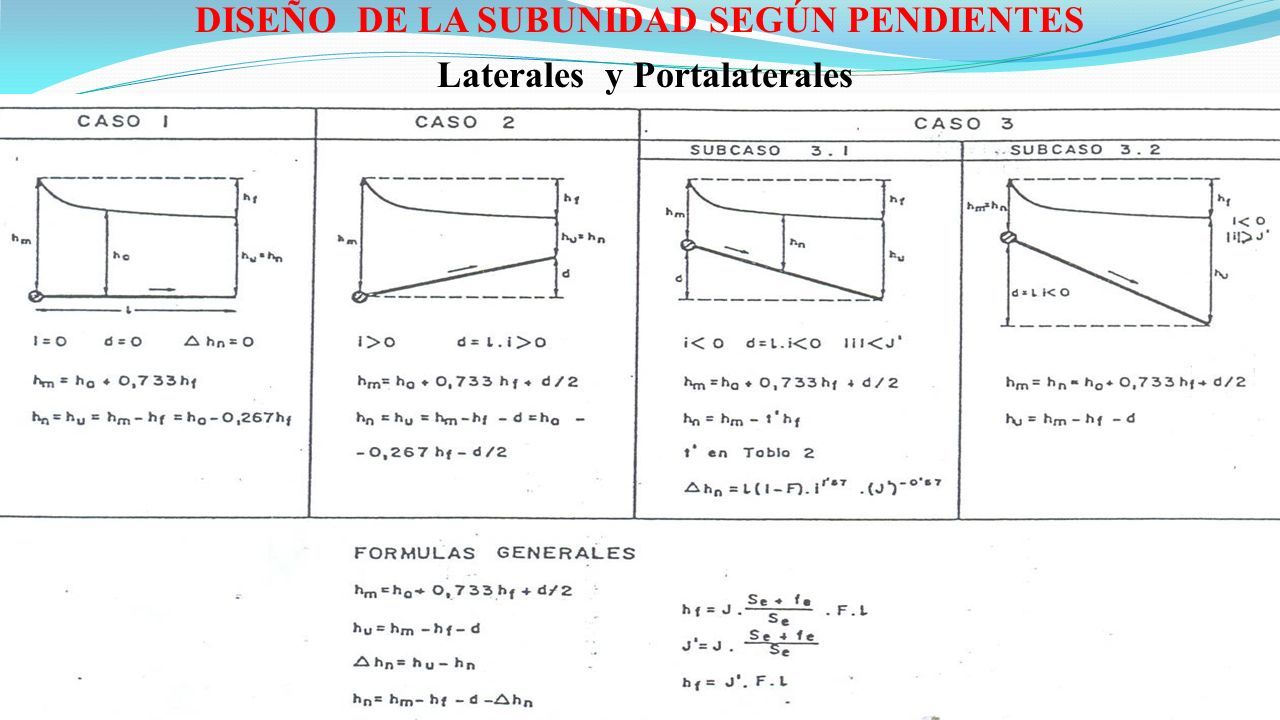

29 DISEÑO DE LA SUBUNIDAD SEGÚN PENDIENTES Laterales y Portalaterales

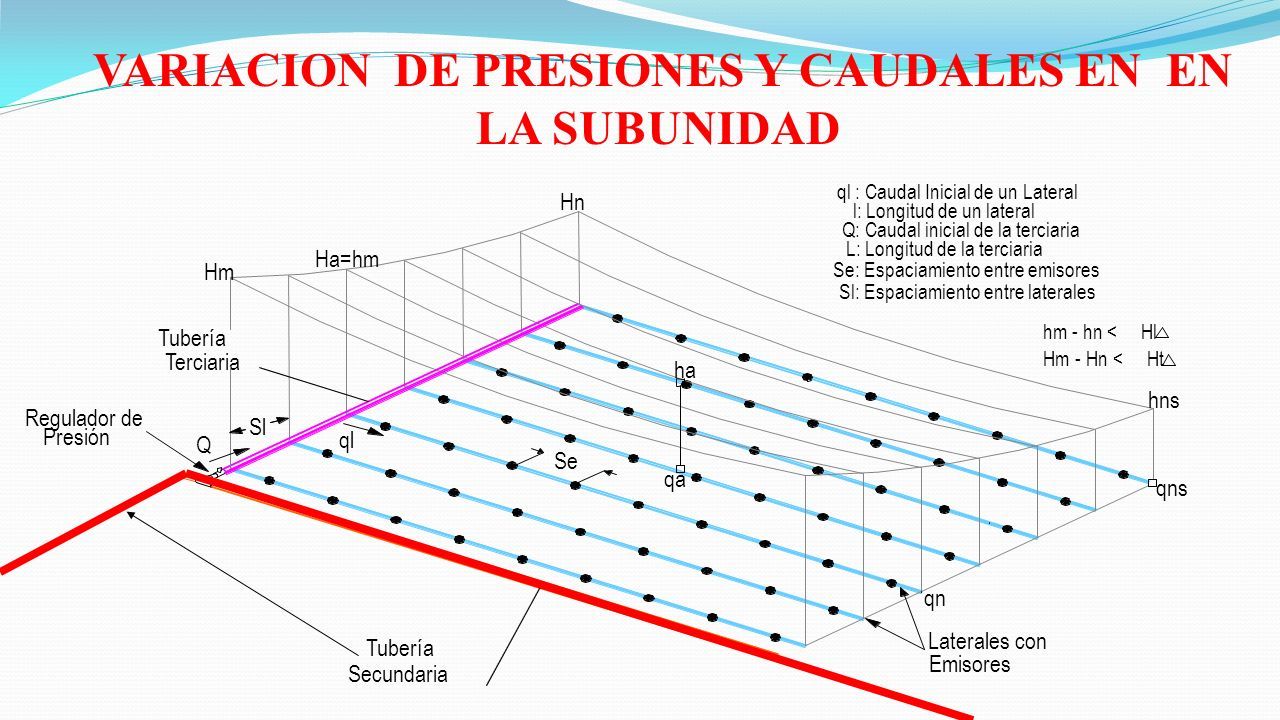

30 VARIACION DE PRESIONES Y CAUDALES EN EN LA SUBUNIDAD

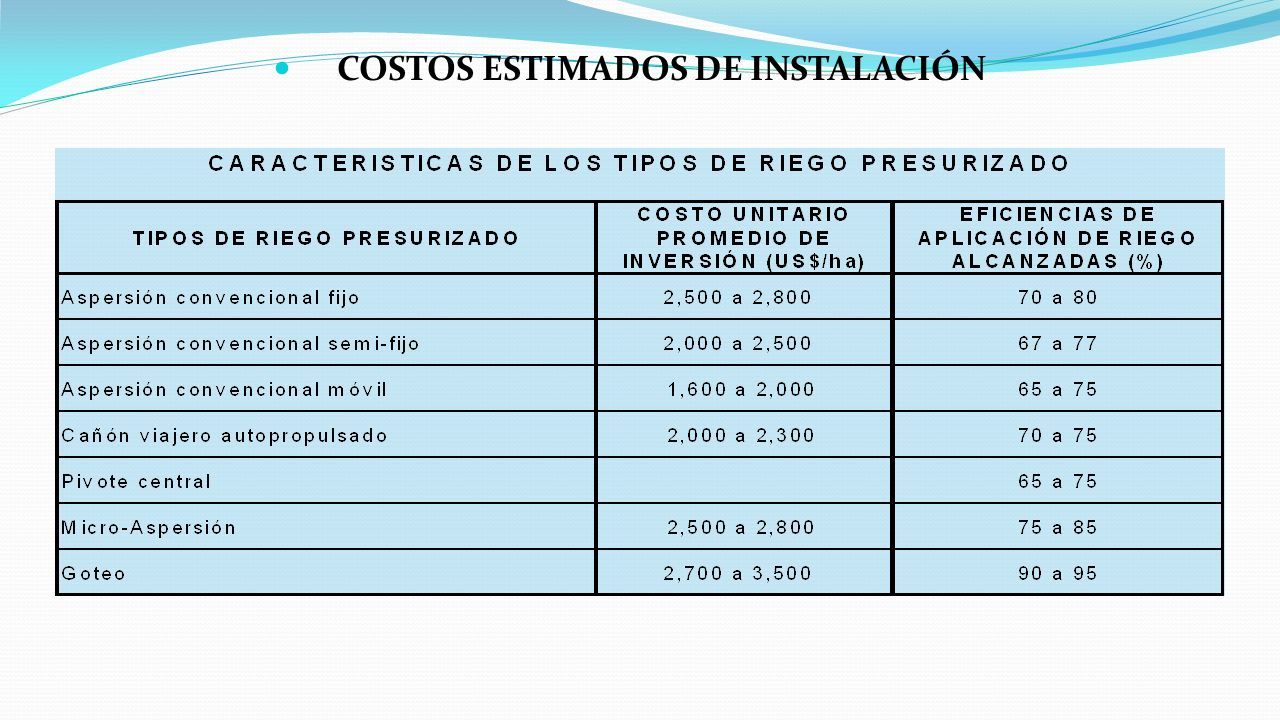

31 COSTOS ESTIMADOS DE INSTALACIÓN
