COMPONENTE AGUA PARA EL DESARROLLO (Water4Dev)
GENERACIÓN DE DATOS Y SU ENTRADA EN WEAP La Habana, 2014
2

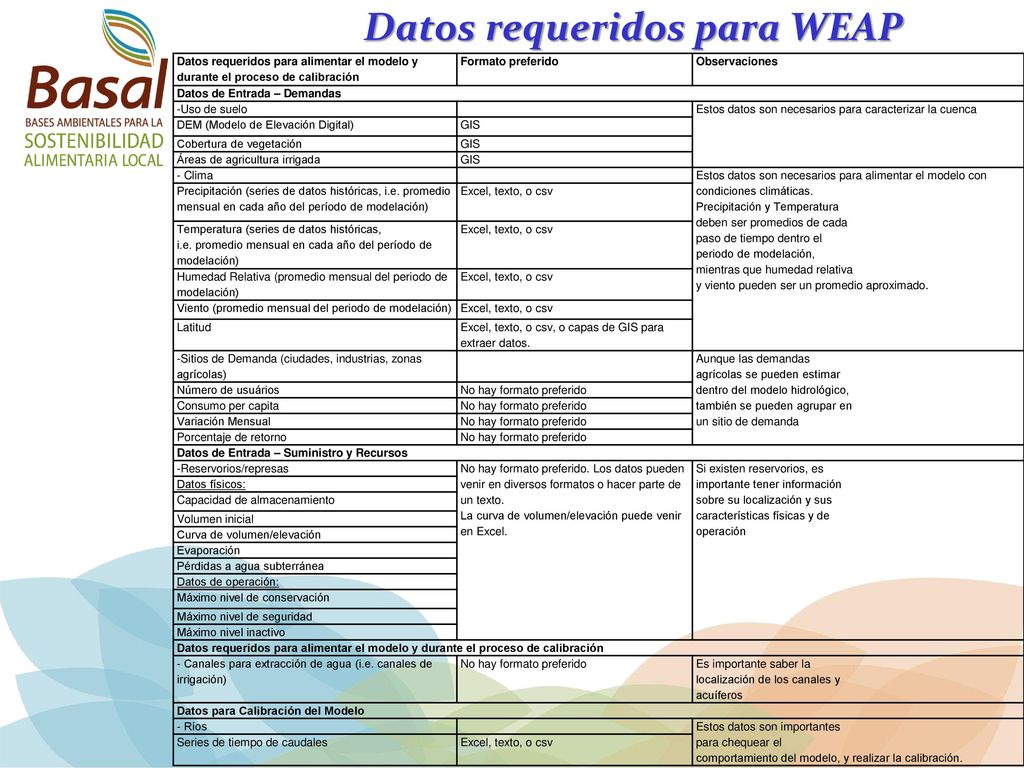

Datos requeridos para WEAP
Datos requeridos para alimentar el modelo y durante el proceso de calibración Formato preferido Observaciones Datos de Entrada – Demandas -Uso de suelo Estos datos son necesarios para caracterizar la cuenca DEM (Modelo de Elevación Digital) GIS Cobertura de vegetación Áreas de agricultura irrigada - Clima Estos datos son necesarios para alimentar el modelo con condiciones climáticas. Precipitación y Temperatura deben ser promedios de cada paso de tiempo dentro el periodo de modelación, mientras que humedad relativa y viento pueden ser un promedio aproximado. Precipitación (series de datos históricas, i.e. promedio mensual en cada año del período de modelación) Excel, texto, o csv Temperatura (series de datos históricas, i.e. promedio mensual en cada año del período de modelación) Humedad Relativa (promedio mensual del periodo de modelación) Viento (promedio mensual del periodo de modelación) Latitud Excel, texto, o csv, o capas de GIS para extraer datos. -Sitios de Demanda (ciudades, industrias, zonas agrícolas) Aunque las demandas agrícolas se pueden estimar dentro del modelo hidrológico, también se pueden agrupar en un sitio de demanda Número de usuários No hay formato preferido Consumo per capita Variación Mensual Porcentaje de retorno Datos de Entrada – Suministro y Recursos -Reservorios/represas No hay formato preferido. Los datos pueden venir en diversos formatos o hacer parte de un texto. La curva de volumen/elevación puede venir en Excel. Si existen reservorios, es importante tener información sobre su localización y sus características físicas y de operación Datos físicos: Capacidad de almacenamiento Volumen inicial Curva de volumen/elevación Evaporación Pérdidas a agua subterránea Datos de operación: Máximo nivel de conservación Máximo nivel de seguridad Máximo nivel inactivo Datos requeridos para alimentar el modelo y durante el proceso de calibración - Canales para extracción de agua (i.e. canales de irrigación) Es importante saber la localización de los canales y acuíferos Datos para Calibración del Modelo - Ríos Estos datos son importantes para chequear el comportamiento del modelo, y realizar la calibración. Series de tiempo de caudales
3
Bases gráficas Raster Uso de la tierra Imagen Landsat 2013
Imagen de Google MDE
4

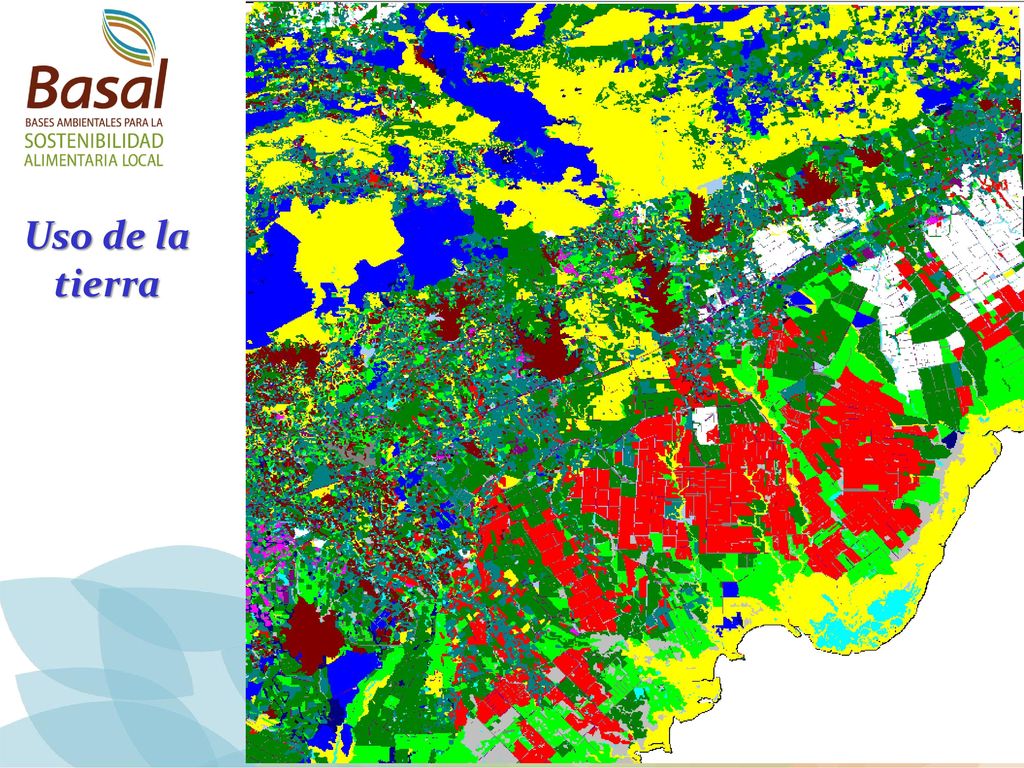

Uso de la tierra
5
Imagen Landsat 2013
6
MDE
7

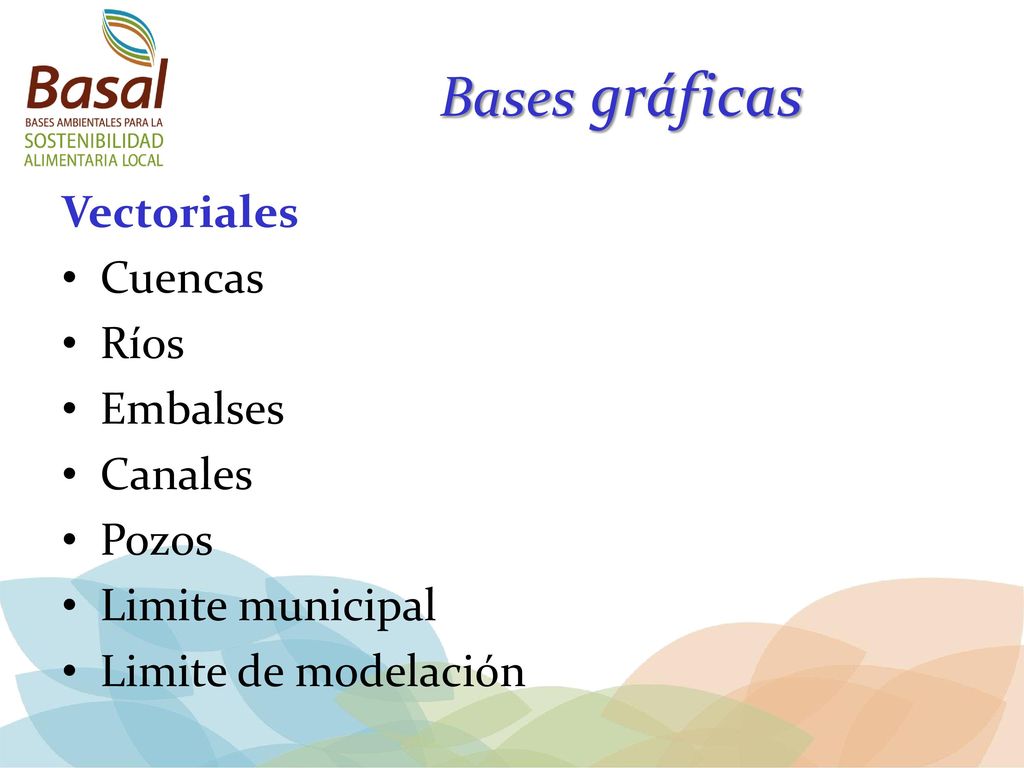

Bases gráficas Vectoriales Cuencas Ríos Embalses Canales Pozos
Limite municipal Limite de modelación
8

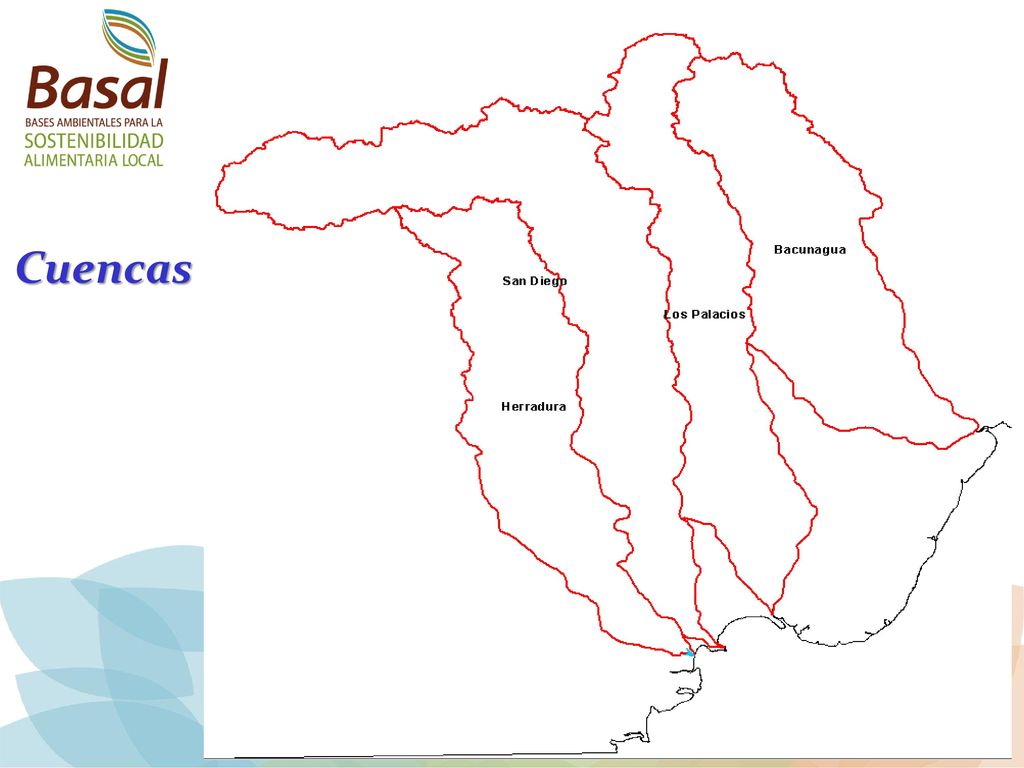

Cuencas
9
Rios y embalses
10

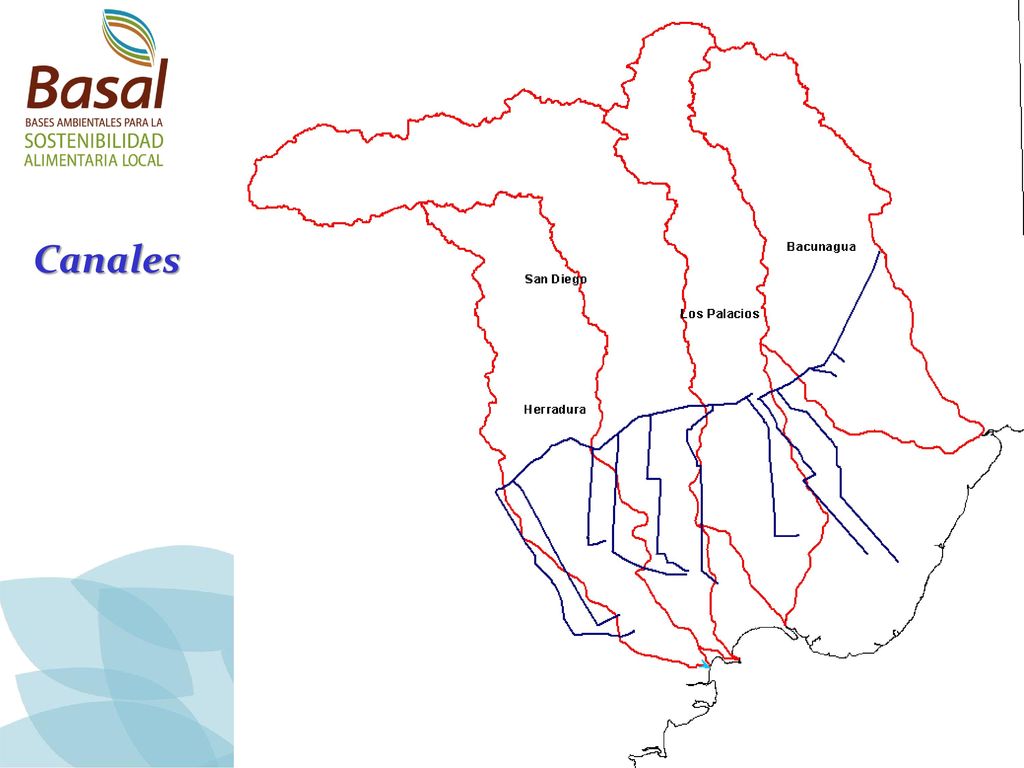

Canales
11

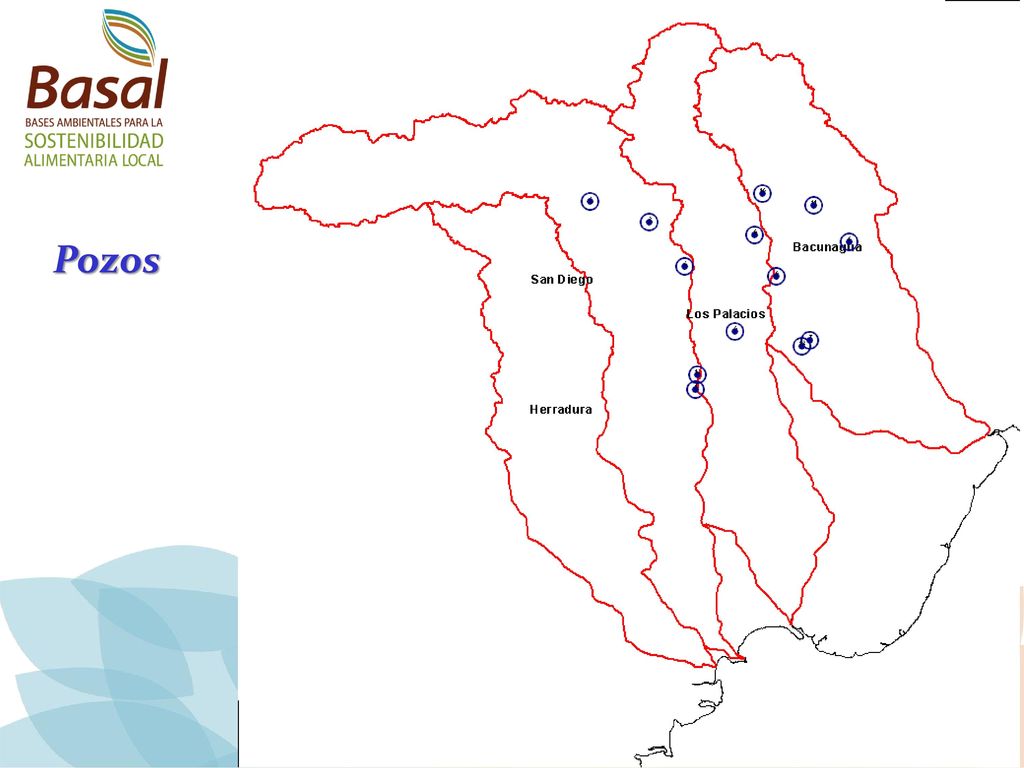

Pozos
12

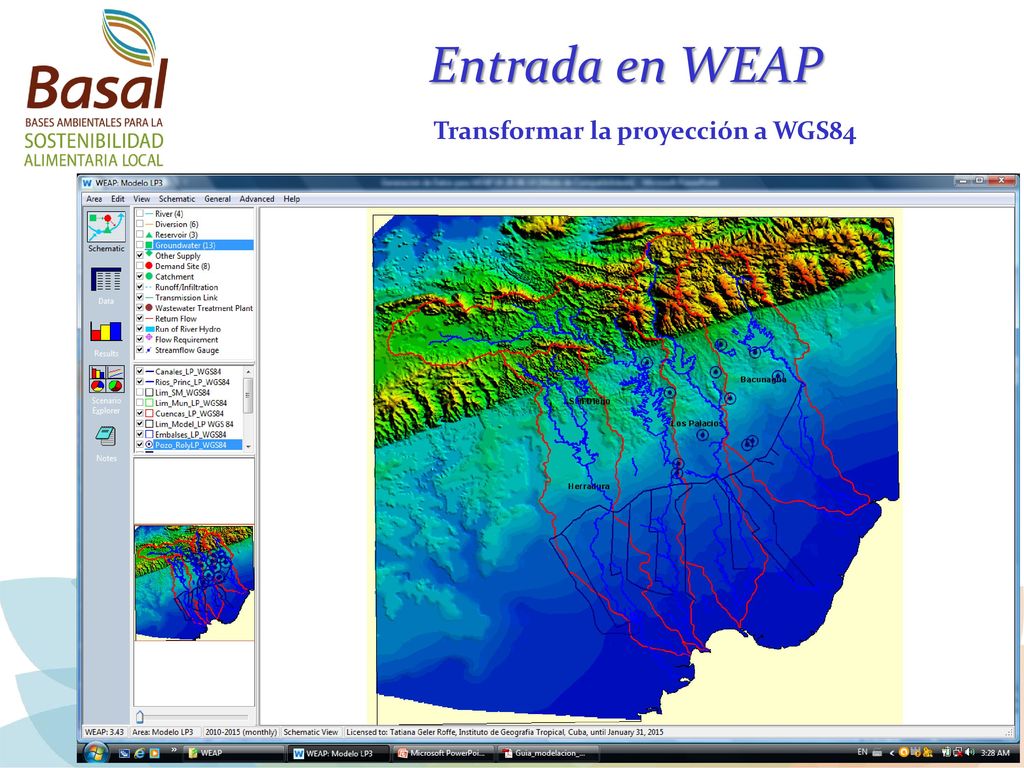

Entrada en WEAP Transformar la proyección a WGS84
13

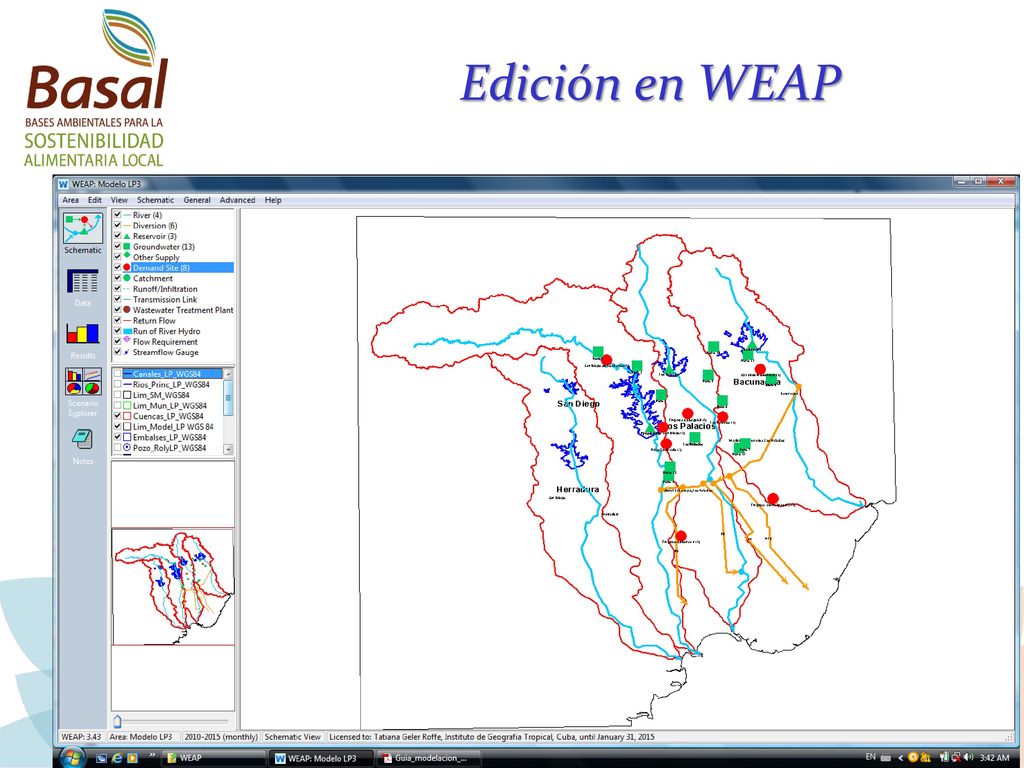

Edición en WEAP
14

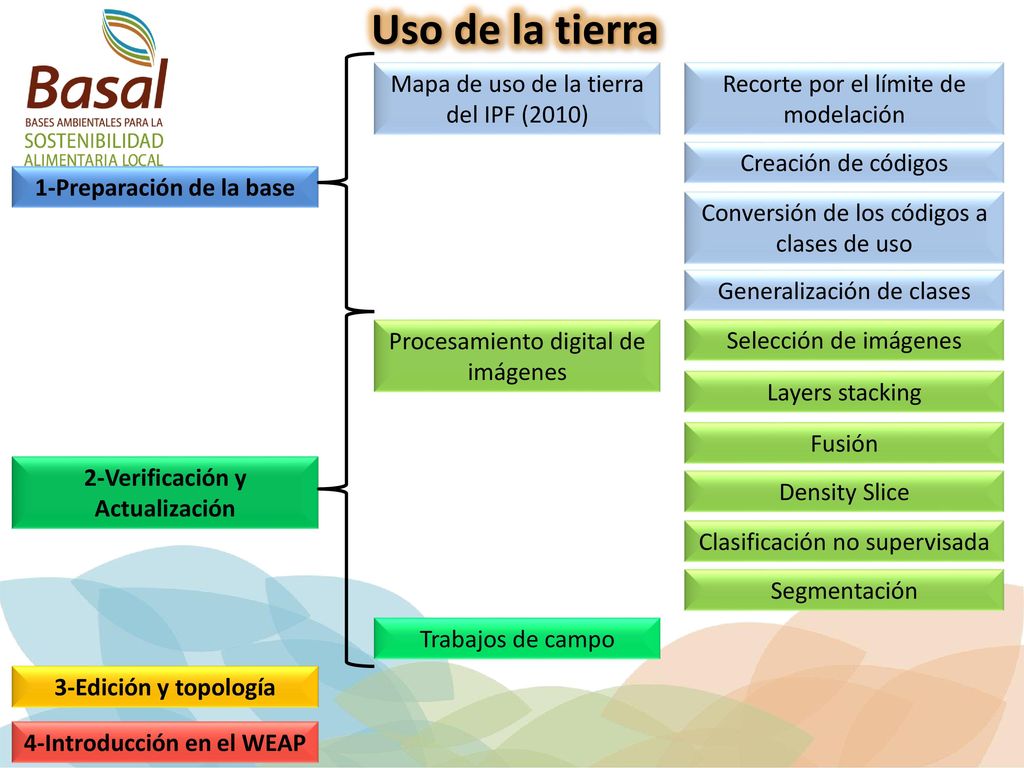

Uso de la tierra Mapa de uso de la tierra del IPF (2010)
Recorte por el límite de modelación Creación de códigos 1-Preparación de la base Conversión de los códigos a clases de uso Generalización de clases Procesamiento digital de imágenes Selección de imágenes Layers stacking Fusión 2-Verificación y Actualización Density Slice Clasificación no supervisada Segmentación Trabajos de campo 3-Edición y topología 4-Introducción en el WEAP
15
Muchas gracias......... Dra. Tatiana Geler Roffe
