1 TOGAF

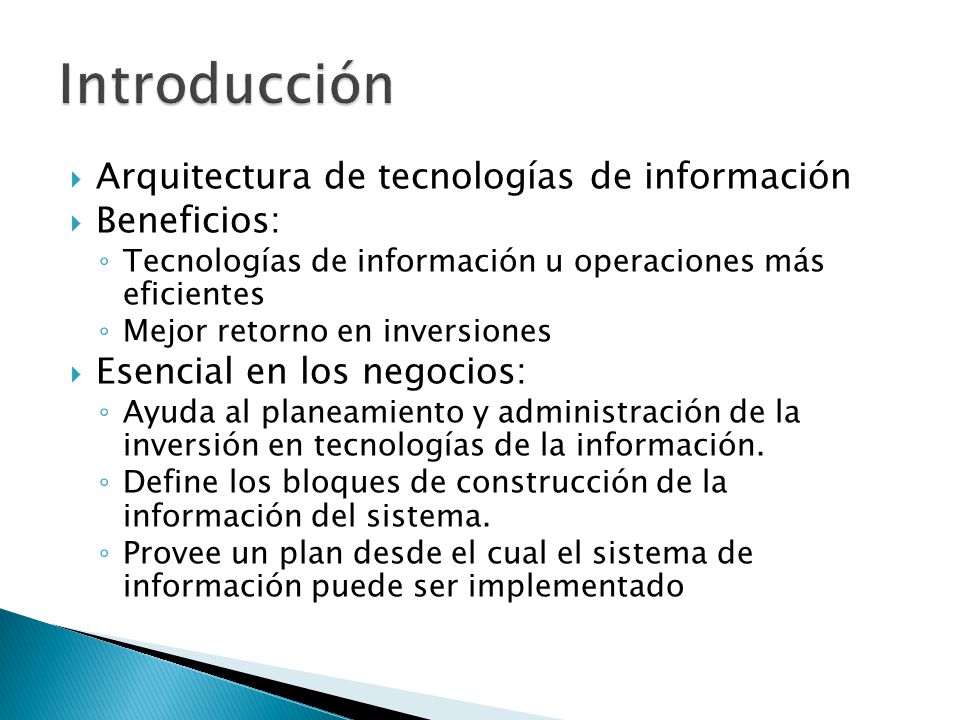

2 Introducción Arquitectura de tecnologías de información Beneficios:
Tecnologías de información u operaciones más eficientes Mejor retorno en inversiones Esencial en los negocios: Ayuda al planeamiento y administración de la inversión en tecnologías de la información. Define los bloques de construcción de la información del sistema. Provee un plan desde el cual el sistema de información puede ser implementado

3 Definiciones TOGAF: estructura destinada a lo que se conoce como Arquitectura Empresarial, proporciona un acercamiento comprensivo al diseño, al planeamiento, a la puesta en práctica, y al gobierno de una arquitectura de la información empresarial. Arquitectura Empresarial: “Se incluye a toda la empresa y a todos los sistemas de información.”

4 Definiciones La arquitectura se modela típicamente en cuatro niveles o dominios: Negocio: estrategia de negocios, la gobernabilidad, la estructura y los procesos clave de la organización. Aplicación: plano para cada uno de los sistemas de aplicación que se requiere implantar. Datos: estructura de los datos físicos y lógicos de la organización. Tecnología: estructura de hardware, software y redes.

5 Architecture Development Method (ADM)
ADM es una aplicación de TOGAF usada para el desarrollo de arquitectura empresarial de negocios. Este proceso se centra en encontrar las necesidades de los procesos de negocios y de las tecnologías de la información de cualquier tipo de organización.

6 ¿Qué nos proporciona ADM?
Un conjunto de puntos de vista arquitecturas (datos, aplicaciones) Directrices sobre herramientas para desarrollo de la arquitectura Enlaces a estudios de casos prácticos Un método para la gestión de requisitos El proceso es iterativo y cíclico. Cada paso inicia con la verificación de los requerimientos.

7 El ADM es un proceso iterativo:
A lo largo de todo el proceso Entre las fases Dentro de las fases Para cada iteración, volverá a considerar: Ámbito de aplicación Detalle

8 Architecture Development Method (ADM)

9 Enterprise Continuum (EC)
Es un repositorio virtual de todos los activos de arquitectura – modelos, patrones, principios, lineamientos, y todo lo que se pueda utilizar para desarrollar arquitecturas. La Architecture Continuum indica el montaje de algunos activos reusables de arquitectura Solutions Continuum nos muestran como la Architecture Continuum es llevada a cabo determinando elementos de solución reusables y vitales.

10 Enterprise Continuum (EC)

11 The Architecture Continuum
Architecture continuum ilustra cómo se desarrollan arquitectura. Las flechas de continuidad representar la relación bi-direccional que existe entre las diferentes arquitecturas.  La dirección hacia la izquierda se centra en las necesidades de la empresa , mientras que la dirección hacia la derecha se centra en la construcción.

12 Las necesidades de las empresas y los requisitos de las empresas se destinan un mayor grado de izquierda a derecha. El arquitecto tendrá una apariencia típica de encontrar elementos arquitectónicos reutilizables hacia la izquierda.

13 The Solutions Continuum
Solutions Continuum representa las implementaciones de las arquitecturas a los niveles correspondientes del Architecture Continuum. La dirección de las flechas hacia la derecha se centra en proporcionar soluciones. La dirección hacia la izquierda se centra en atender las necesidades de la empresa.

14

15 Una solución de "sistema" es una implementación de una arquitectura común de sistemas compuesta por un conjunto de productos y servicios Una solución de "industria" es una implementación de una Arquitectura de la Industria, que ofrece paquetes reutilizables de componentes comunes y servicios específicos para una industria. Una solución de "empresa" es una implementación de la arquitectura de la empresa que proporciona las funciones de negocio requeridas

16 Herramienta: Enterprise Architect de Sparx Systems
Sparx es una herramienta CASE (Computer Aided Software Engineering) para: Diseño y construcción de sistemas de software Para el modelado de procesos de negocios. Para objetivos de modelado más generalizados.

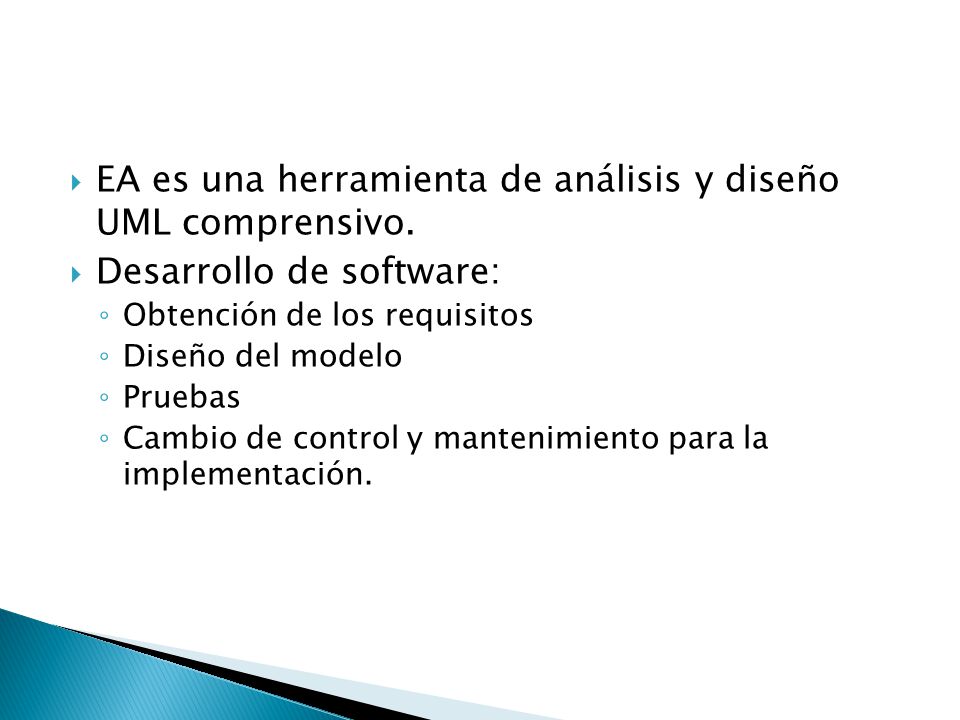

17 EA es una herramienta de análisis y diseño UML comprensivo.
Desarrollo de software: Obtención de los requisitos Diseño del modelo Pruebas Cambio de control y mantenimiento para la implementación.

18 Características: Velocidad Escalabilidad
Velocidad Escalabilidad La Administración de Requisitos directamente contra el diseño. Extensivo soporte para la administración del proyecto Add-Ins Model Driven Generation MDG comerciales para integrar las facultades de Enterprise Architect con IDEs y otras tecnologías, y plantillas para que diseñe la suya.

19 MDG Technology for TOGAF
Ayuda a los arquitectos de empresas a alinear los procesos de negocio con los sistemas de TI con objetivos estratégicos de negocio bajo el método TOGAF.

20 Permite realizar: Implementar todas las fases del TOGAF Architecture Development Method (ADM) Crear modelos visuales de cómo es y cómo será la arquitectura Modelar los cuatro dominios de la arquitectura TOGAF: Negocio, Aplicación, Datos y Tecnología Documentar productivamente todos los productos de trabajo TOGAF

21 Características: Una interfaz visual para el TOGAF ADM
Estructuras de modelos detalladas para organizar los productos de trabajo TOGAF Perfiles UML para modelos de referencia Negocio, Desempeño, Servicios y Técnicos

22 Diagramas extendidos para visualizar elementos de arquitectura TOGAF.
Gestión efectiva de dependencias del modelo usando la matriz de relaciones y vista de jerarquía de Enterprise Architect

23 Requisitos de sistema para MDG Technology for TOGAF
Microsoft® Windows 2000 (SP4 o posterior), Windows 2000 Server (SP3 o posterior), Windows XP (SP2), Windows Vista (32bit) o Windows 2003 Server. Enterprise Architect Version 7.5 compilación 842 o posterior ediciones Profesional en adelante.

24 Interfaz de Sparx

25 Estructura del proyecto con TOGAF

26 Arquitectura de la tecnología
Se puede modificar de la siguiente forma: Mediante el añado de restricciones:

27 La siguiente es mediante scripts
