EJERCICIOS PROPUESTOS.

Presentación del tema: "EJERCICIOS PROPUESTOS."— Transcripción de la presentación:

1 EJERCICIOS PROPUESTOS.

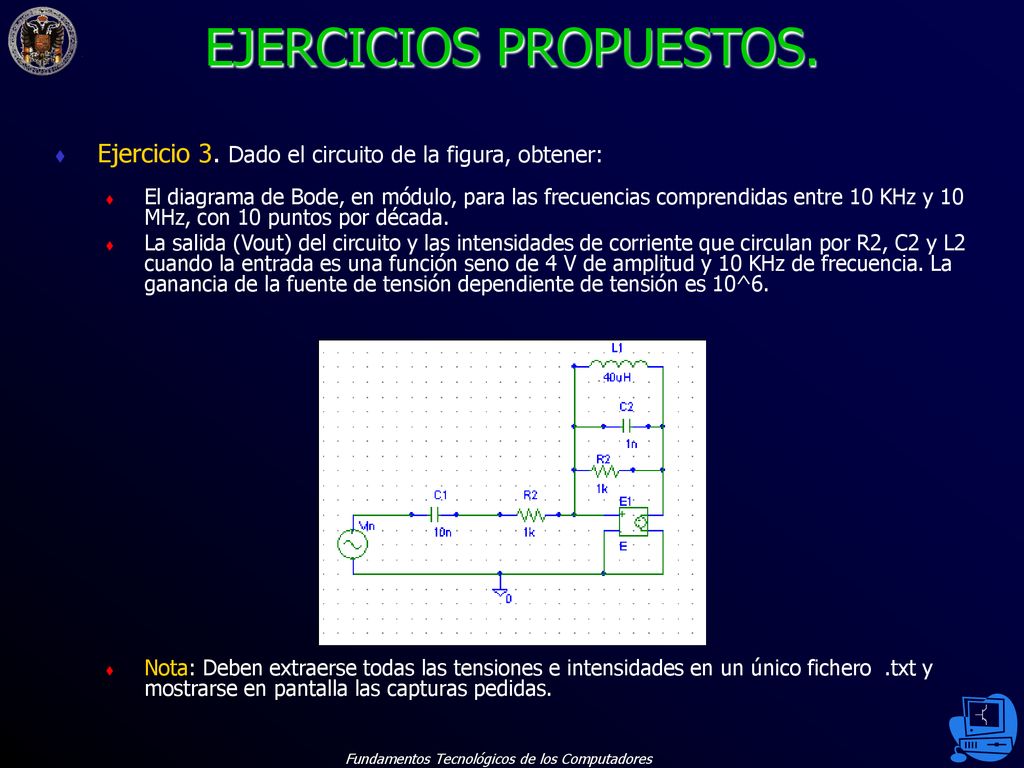

Ejercicio 3. Dado el circuito de la figura, obtener: El diagrama de Bode, en módulo, para las frecuencias comprendidas entre 10 KHz y 10 MHz, con 10 puntos por década. La salida (Vout) del circuito y las intensidades de corriente que circulan por R2, C2 y L2 cuando la entrada es una función seno de 4 V de amplitud y 10 KHz de frecuencia. La ganancia de la fuente de tensión dependiente de tensión es 10^6. Nota: Deben extraerse todas las tensiones e intensidades en un único fichero .txt y mostrarse en pantalla las capturas pedidas.

2 EJERCICIOS PROPUESTOS.
Ejercicio 3. Fichero .cir. Ejercicio 3 *Descripción del circuito Vin DC 0V AC 1V sin (0V 4V 10kHz 0 0) C uF R kOhm Vpr DC 0V E Meg R kOhm Vpr DC 0v C nF Vpc DC 0V L uH .control *Analisis OP AC DEC 10 10kHz 10MegHz TRAN 0.01ms 1ms 0ms 0.01ms *Resultados .endc .end

3 EJERCICIOS PROPUESTOS.

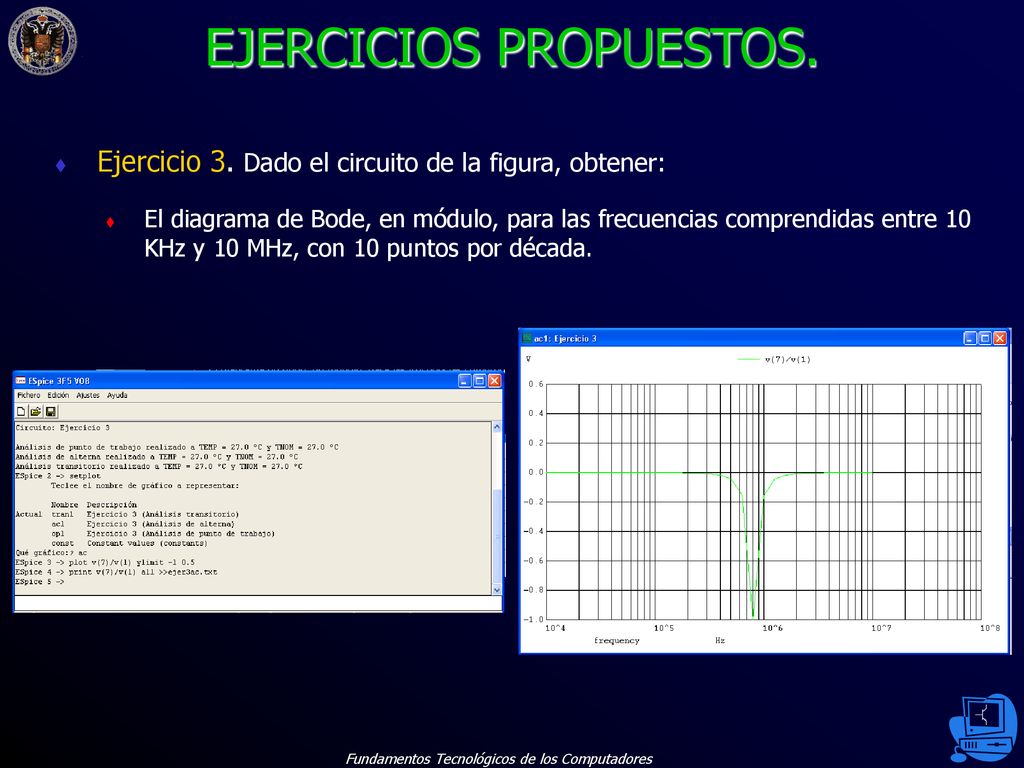

Ejercicio 3. Dado el circuito de la figura, obtener: El diagrama de Bode, en módulo, para las frecuencias comprendidas entre 10 KHz y 10 MHz, con 10 puntos por década.

4 EJERCICIOS PROPUESTOS.
La salida (Vout) del circuito y las intensidades de corriente que circulan por R2, C2 y L2 cuando la entrada es una función seno de 4 V de amplitud y 10 KHz de frecuencia. La ganancia de la fuente de tensión dependiente de tensión es 10^6.

5 EJERCICIOS PROPUESTOS.

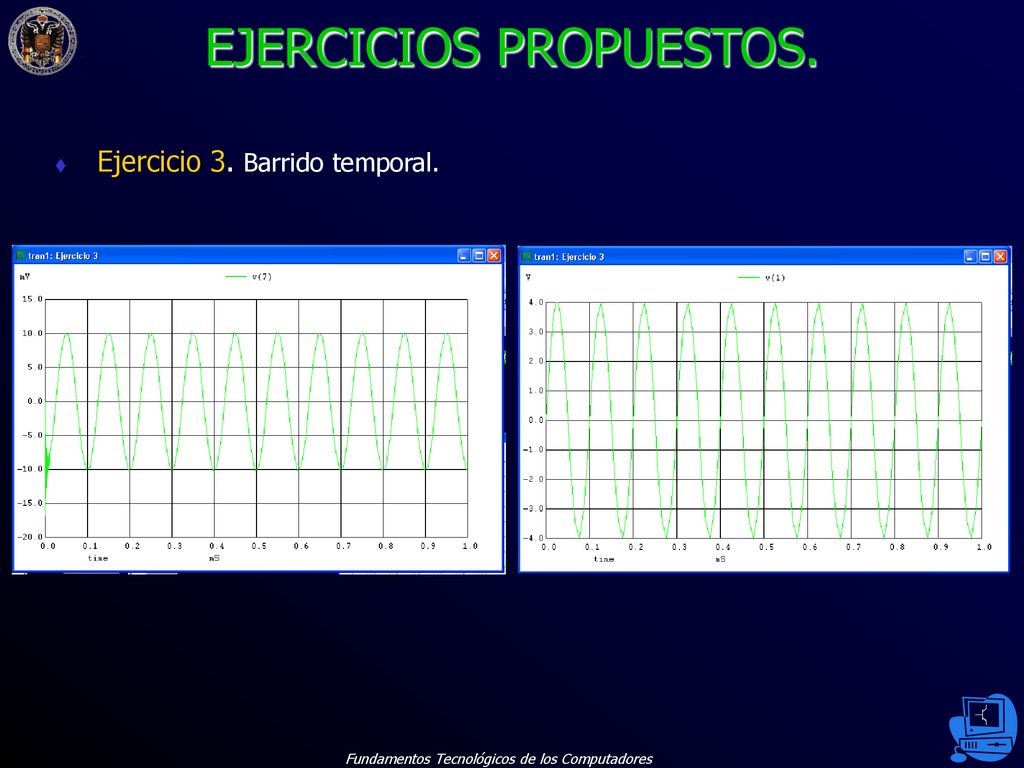

Ejercicio 3. Barrido temporal.

6 EJERCICIOS PROPUESTOS.

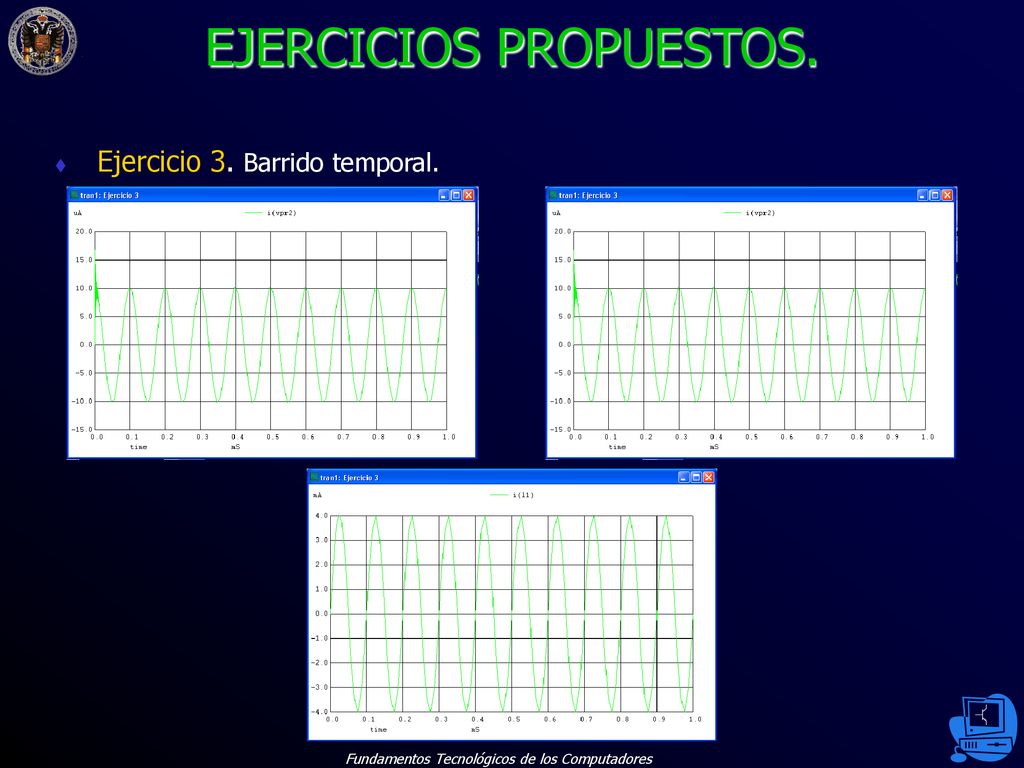

Ejercicio 3. Barrido temporal.

7 EJERCICIOS PROPUESTOS.
Ejercicio 4. Dado el circuito de la figura, obtener: El punto de operación del circuito si V1 en continua es 12 V, incluyendo las intensidades que pasan por todos los elementos. La tensión continua (V1) que debería colocarse para que la corriente que circula por R6 sea igual a 0.28 mA (se sabe que la solución está comprendida entre 0V y 20V). Represente además, en función del tiempo, la señal obtenida en el extremo del condensador (Vout) si en la entrada del circuito (Vin) se introduce una señal senoidal con las siguientes características: 5 V de amplitud, 2 V de offset y 2 KHz de frecuencia. Nota: Debe utilizarse una única fuente de tensión. Para los dos primeros apartados, deben extraerse todas los voltajes e intensidades en un único fichero .txt y mostrarse en pantalla las capturas pedidas.

8 EJERCICIOS PROPUESTOS.

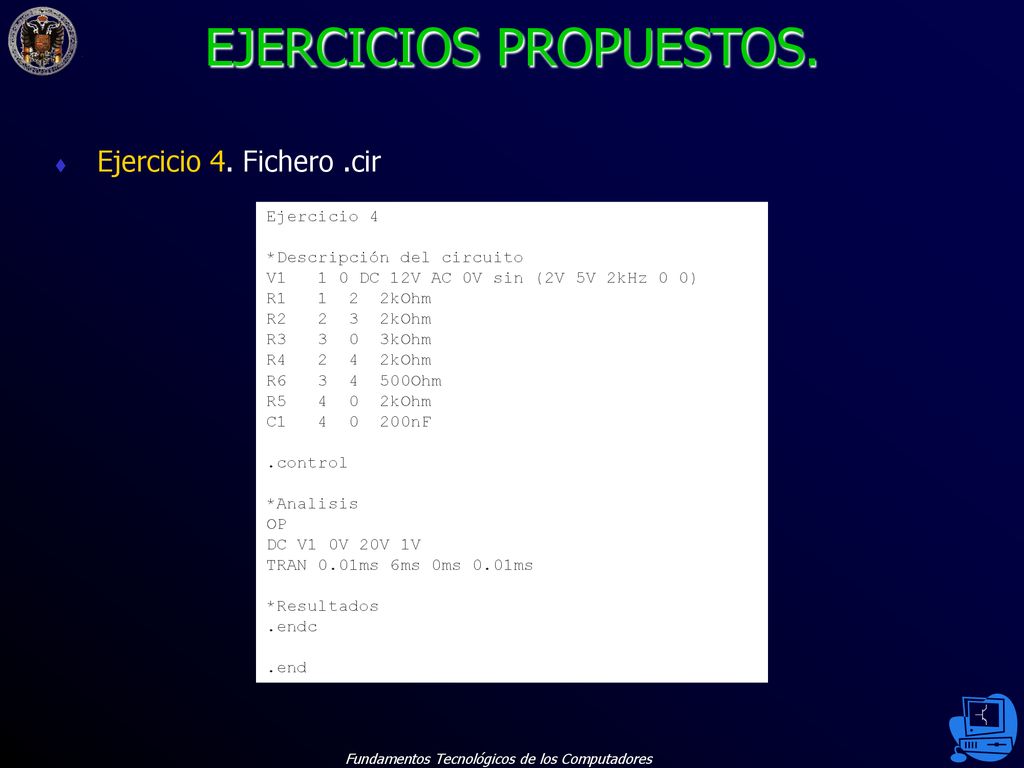

Ejercicio 4. Fichero .cir Ejercicio 4 *Descripción del circuito V DC 12V AC 0V sin (2V 5V 2kHz 0 0) R kOhm R kOhm R kOhm R kOhm R Ohm R kOhm C nF .control *Analisis OP DC V1 0V 20V 1V TRAN 0.01ms 6ms 0ms 0.01ms *Resultados .endc .end

9 EJERCICIOS PROPUESTOS.

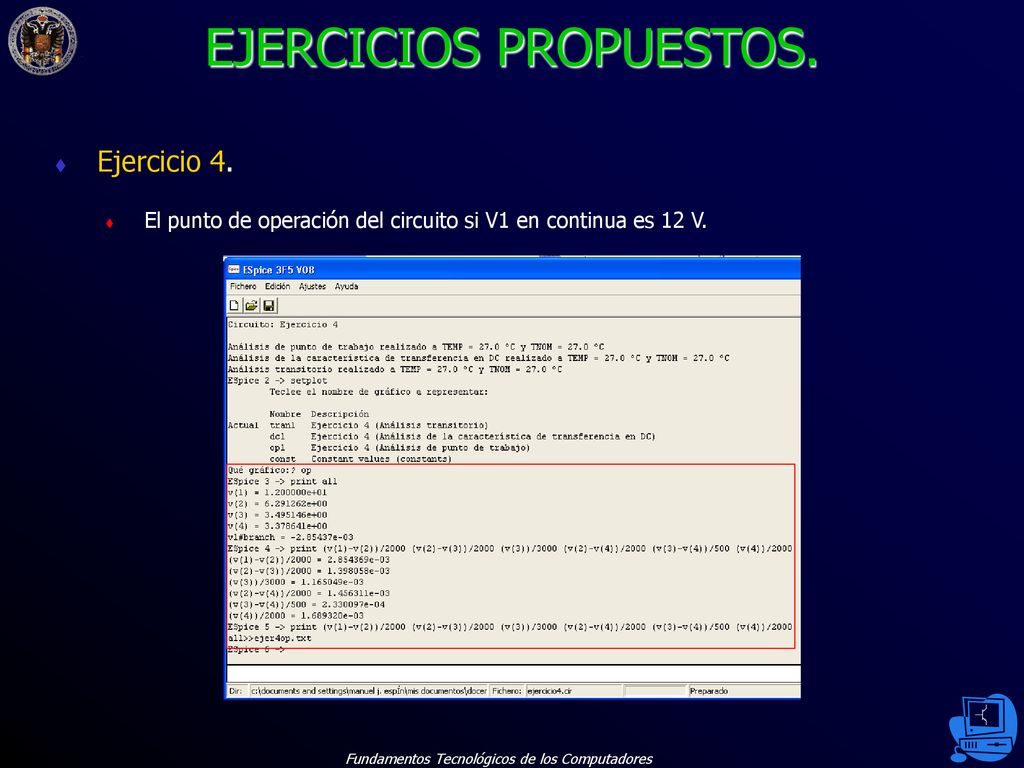

El punto de operación del circuito si V1 en continua es 12 V.

10 EJERCICIOS PROPUESTOS.

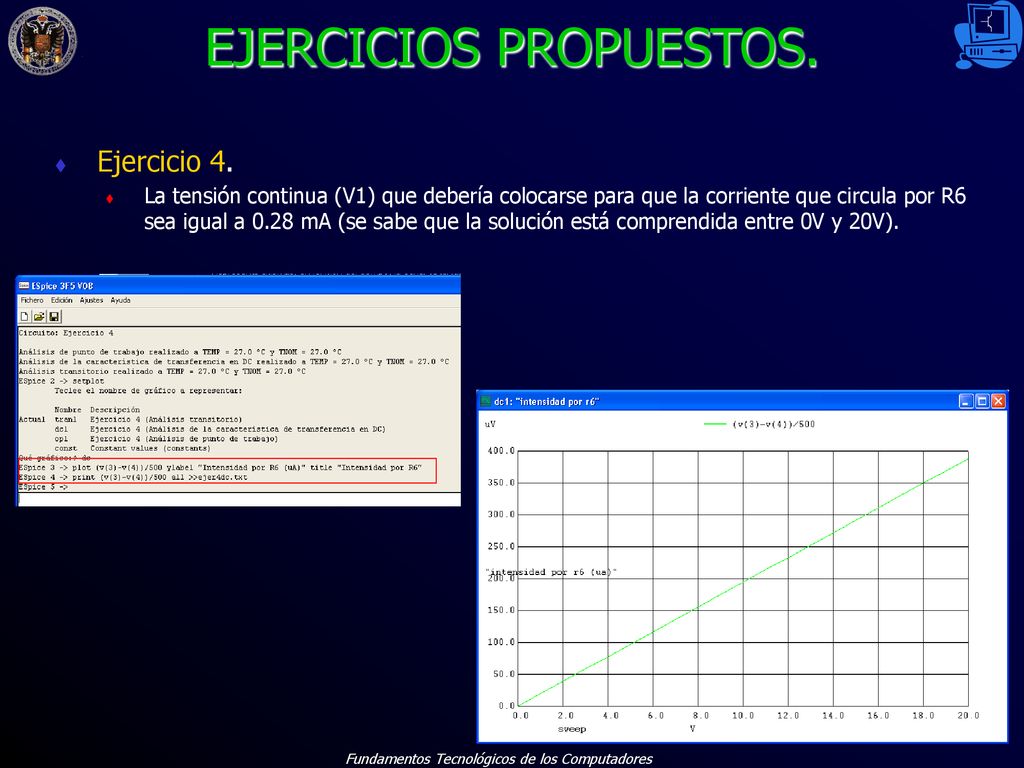

La tensión continua (V1) que debería colocarse para que la corriente que circula por R6 sea igual a 0.28 mA (se sabe que la solución está comprendida entre 0V y 20V).

11 EJERCICIOS PROPUESTOS.

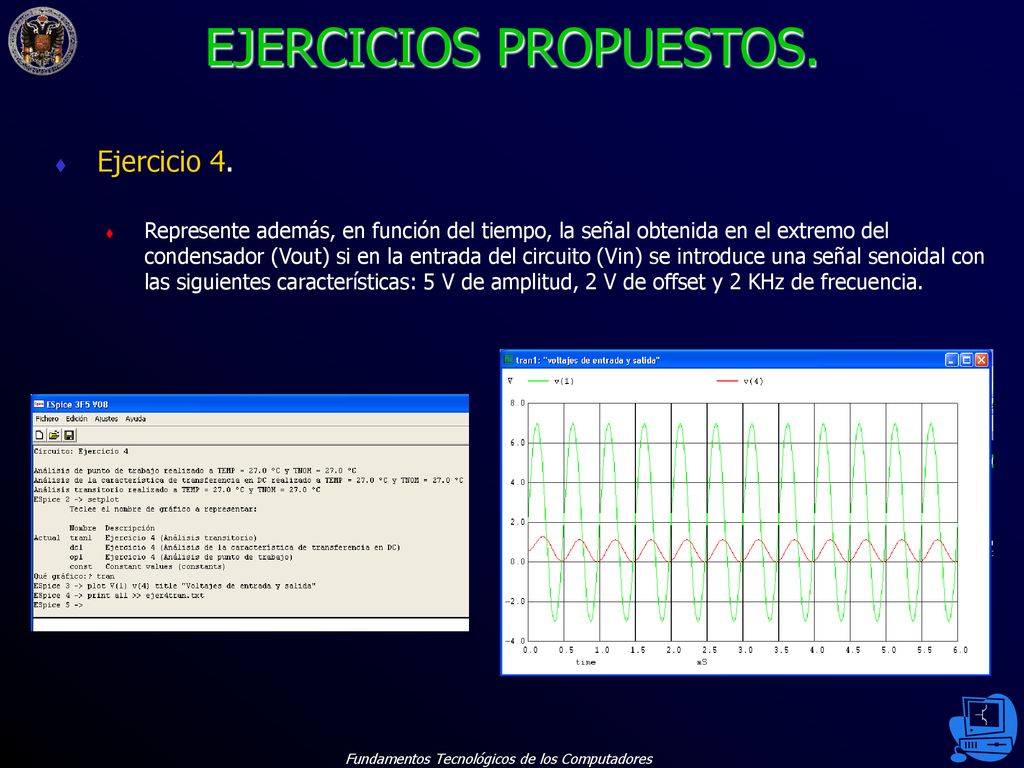

Represente además, en función del tiempo, la señal obtenida en el extremo del condensador (Vout) si en la entrada del circuito (Vin) se introduce una señal senoidal con las siguientes características: 5 V de amplitud, 2 V de offset y 2 KHz de frecuencia.
