1 Modelo de Transistores Bipolares
Electrónica I

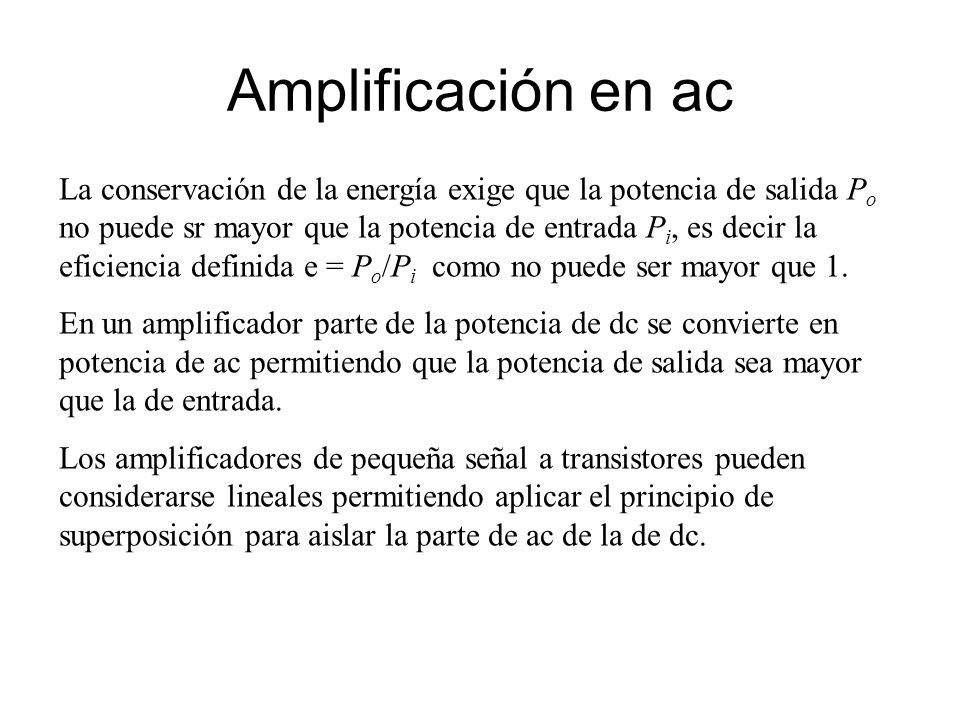

2 Amplificación en ac La conservación de la energía exige que la potencia de salida Po no puede sr mayor que la potencia de entrada Pi, es decir la eficiencia definida e = Po/Pi como no puede ser mayor que 1. En un amplificador parte de la potencia de dc se convierte en potencia de ac permitiendo que la potencia de salida sea mayor que la de entrada. Los amplificadores de pequeña señal a transistores pueden considerarse lineales permitiendo aplicar el principio de superposición para aislar la parte de ac de la de dc.

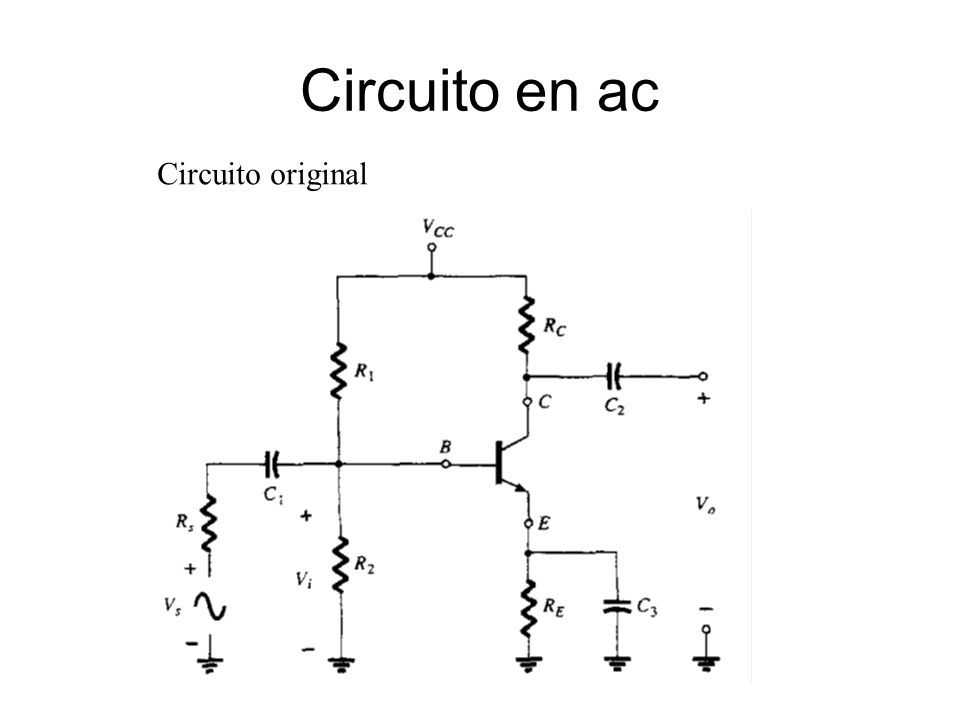

3 Circuito en ac Circuito original

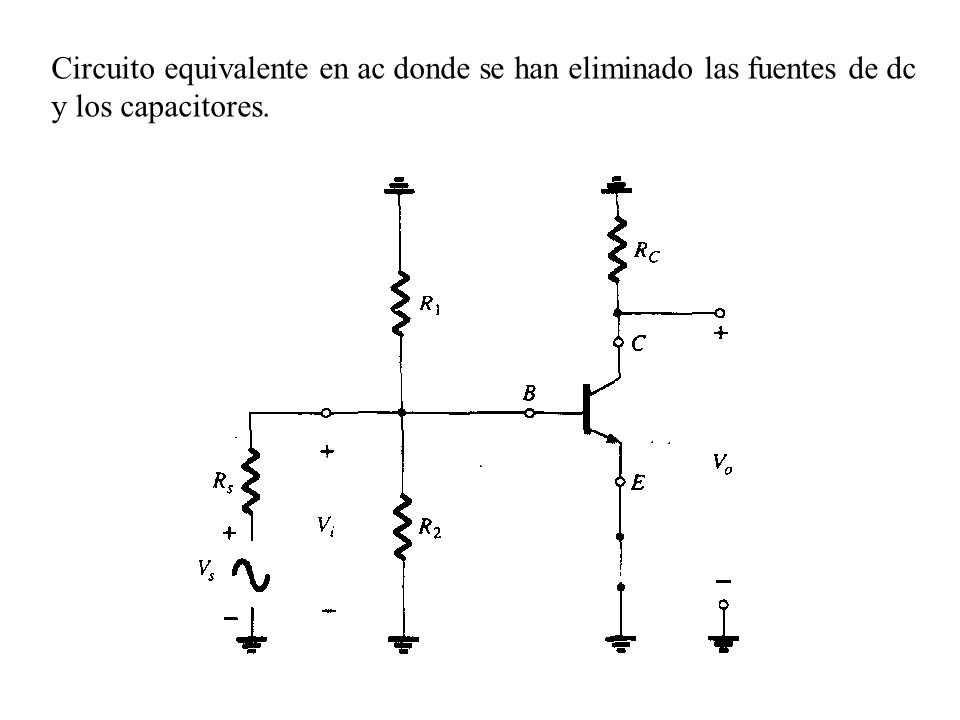

4 Circuito equivalente en ac donde se han eliminado las fuentes de dc y los capacitores.

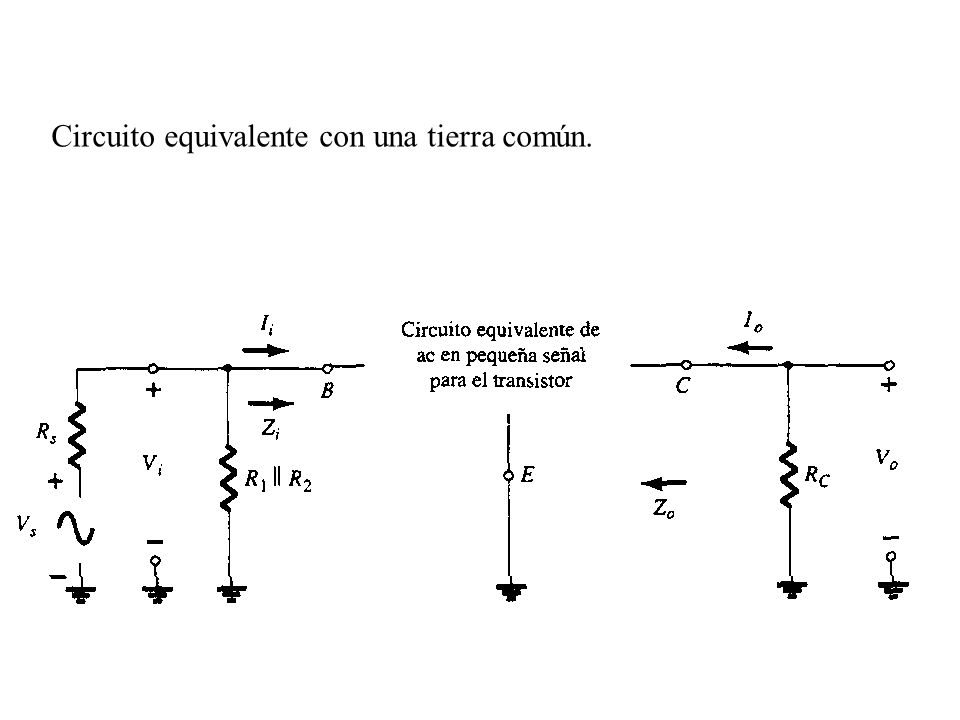

5 Circuito equivalente con una tierra común.

6 Parámetros importantes
Considere la siguiente red de dos puertos Ii Io Sistema de Dos puertos Vi Zi Zo Vo Impedancia de entrada Impedancia de salida

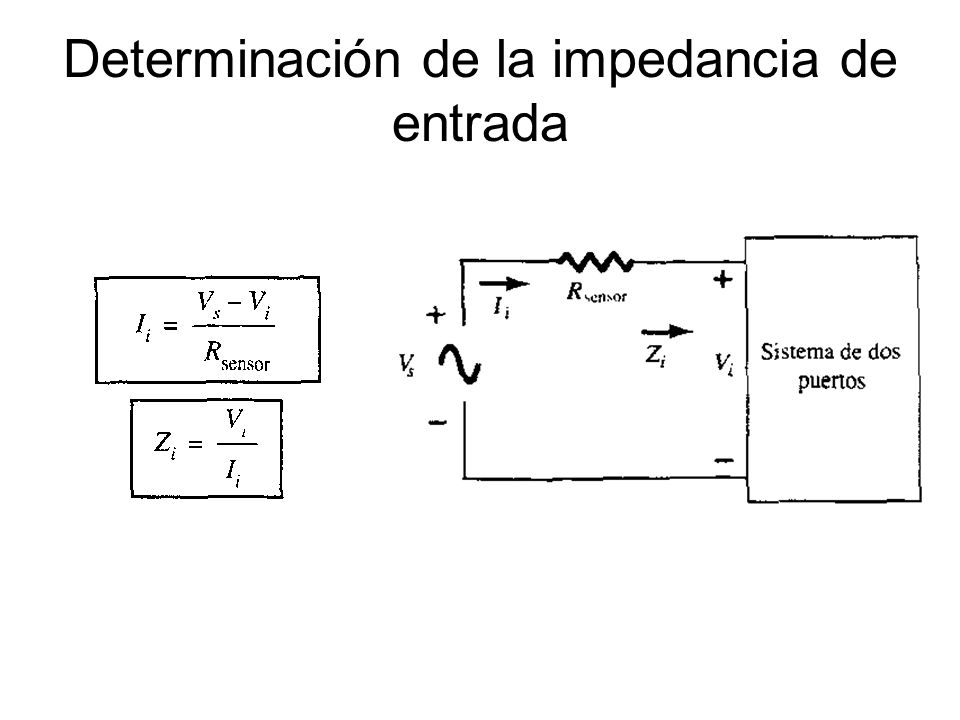

7 Determinación de la impedancia de entrada

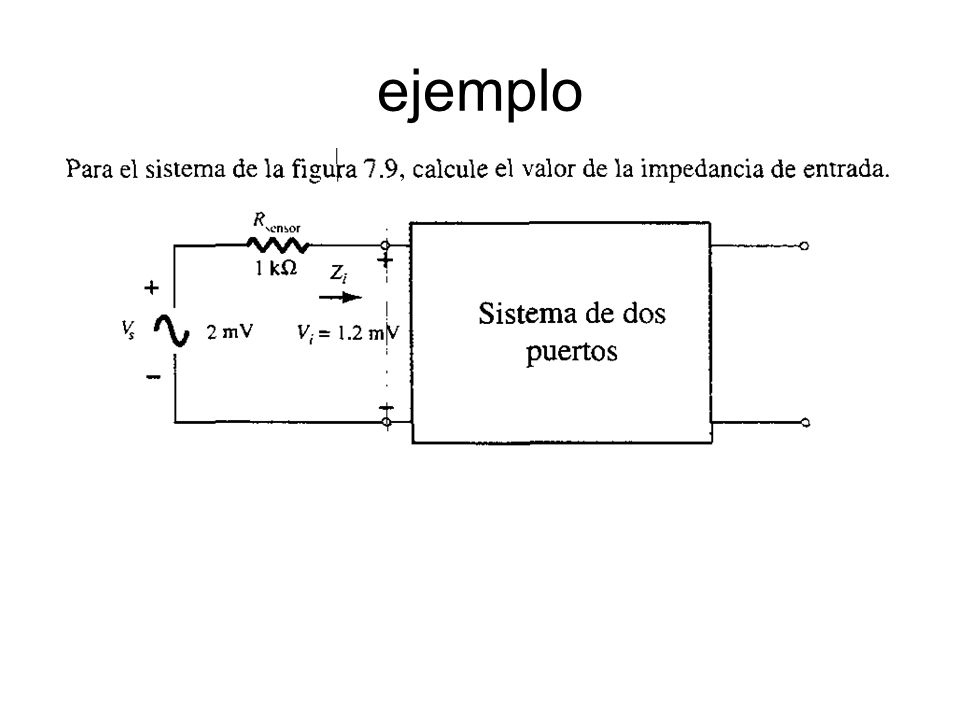

8 ejemplo

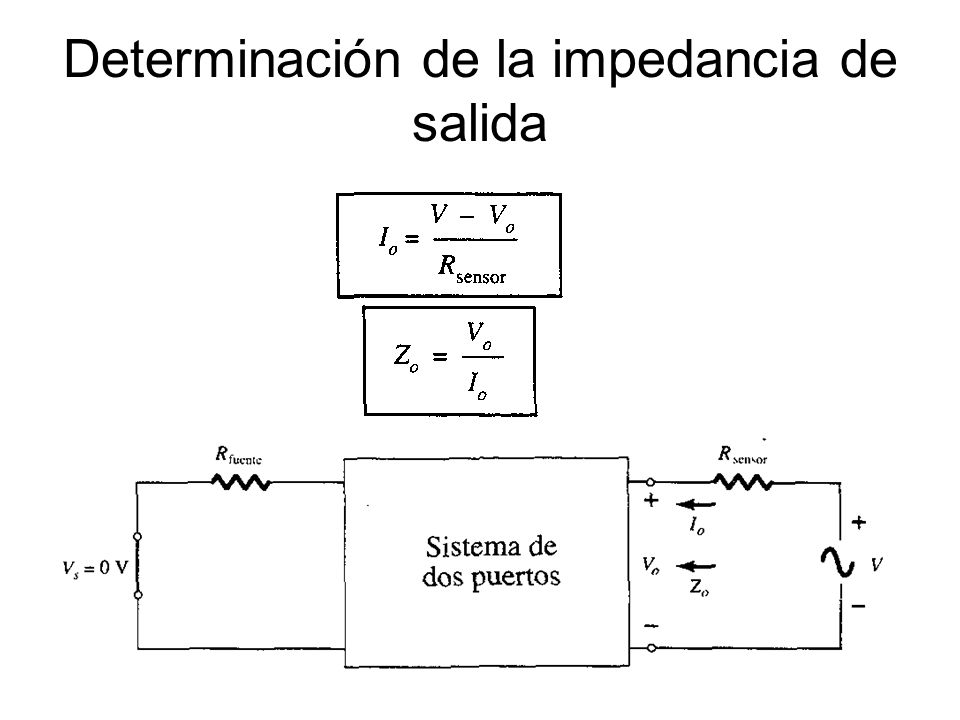

9 Determinación de la impedancia de salida

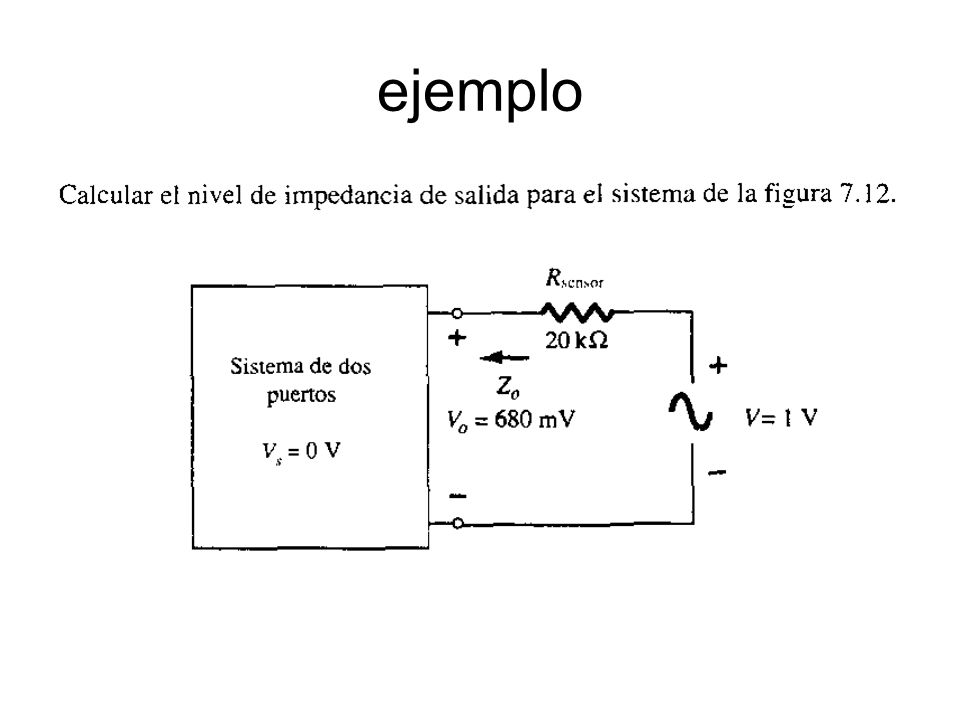

10 ejemplo

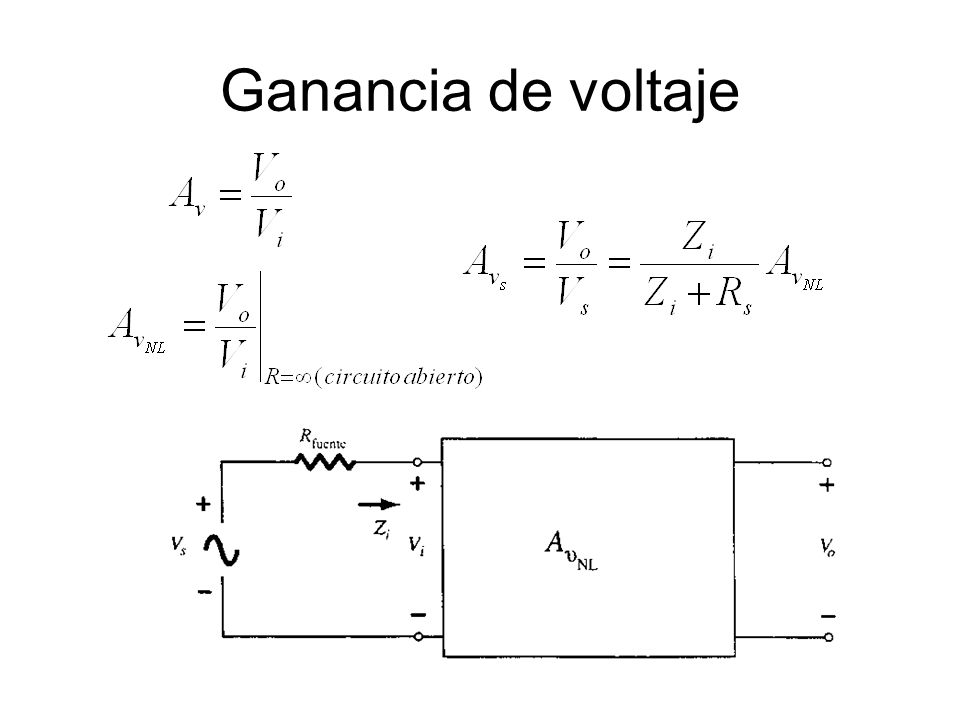

11 Ganancia de voltaje

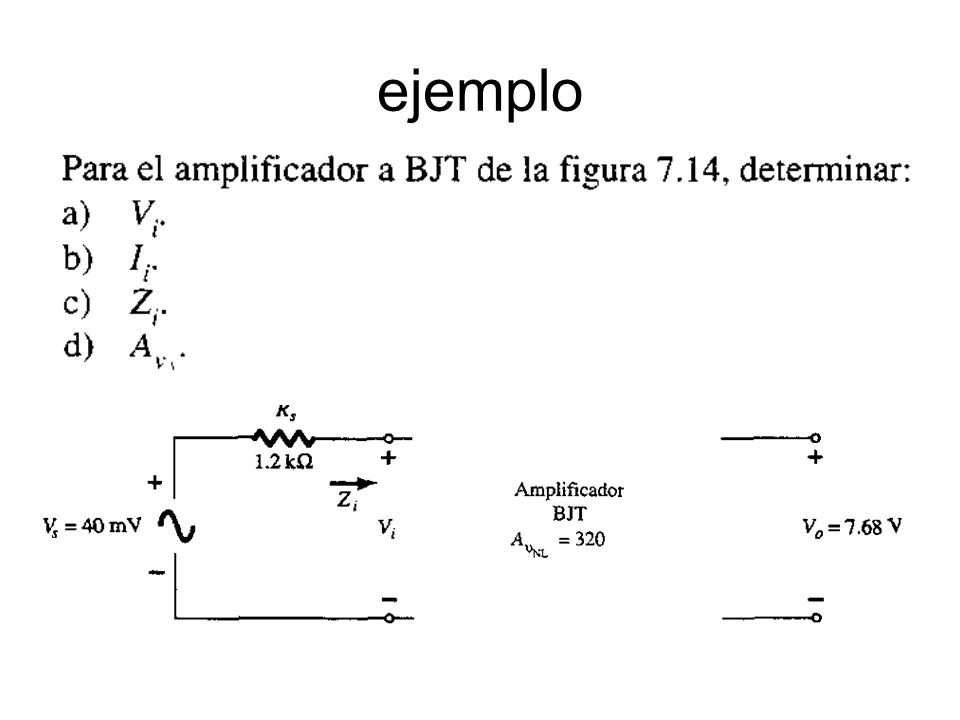

12 ejemplo

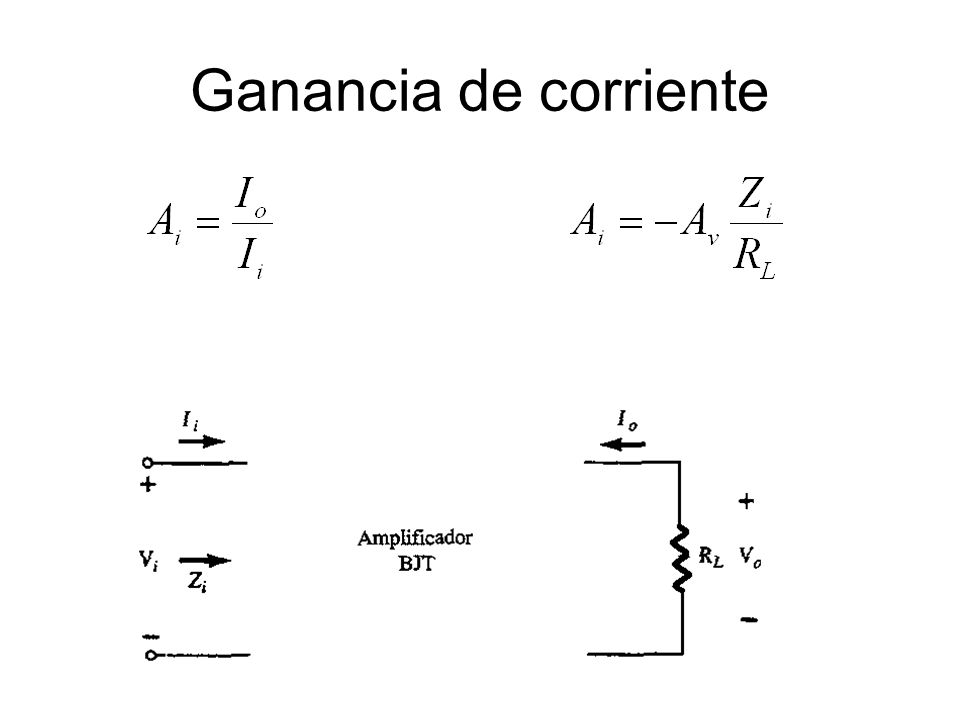

13 Ganancia de corriente

14 Relación de fase

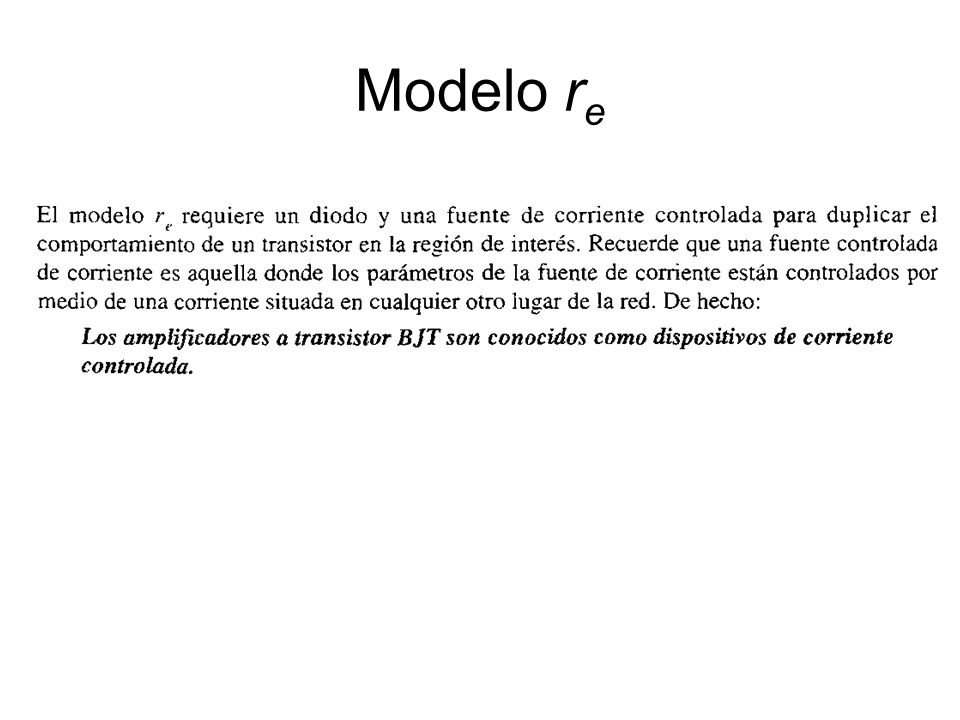

15 Modelo re

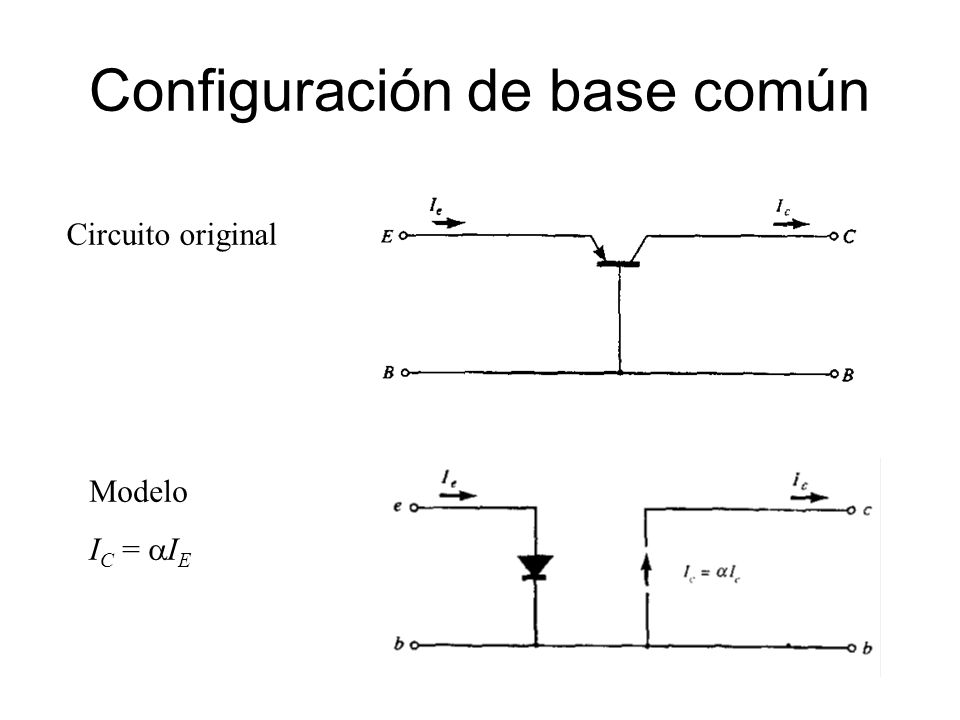

16 Configuración de base común
Circuito original Modelo IC = aIE

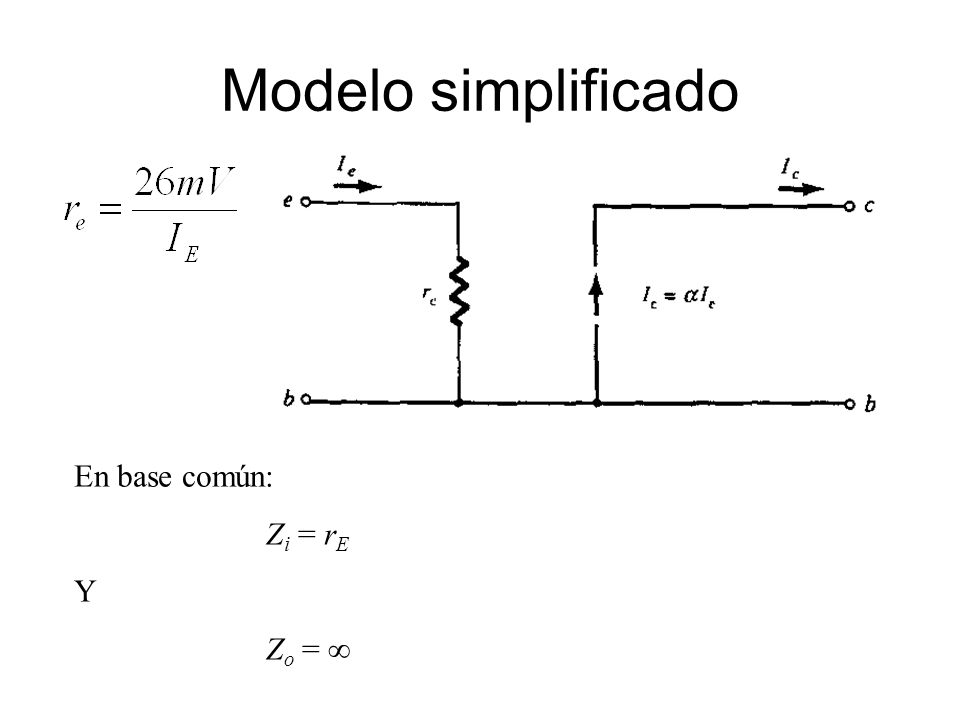

17 Modelo simplificado En base común: Zi = rE Y Zo = 

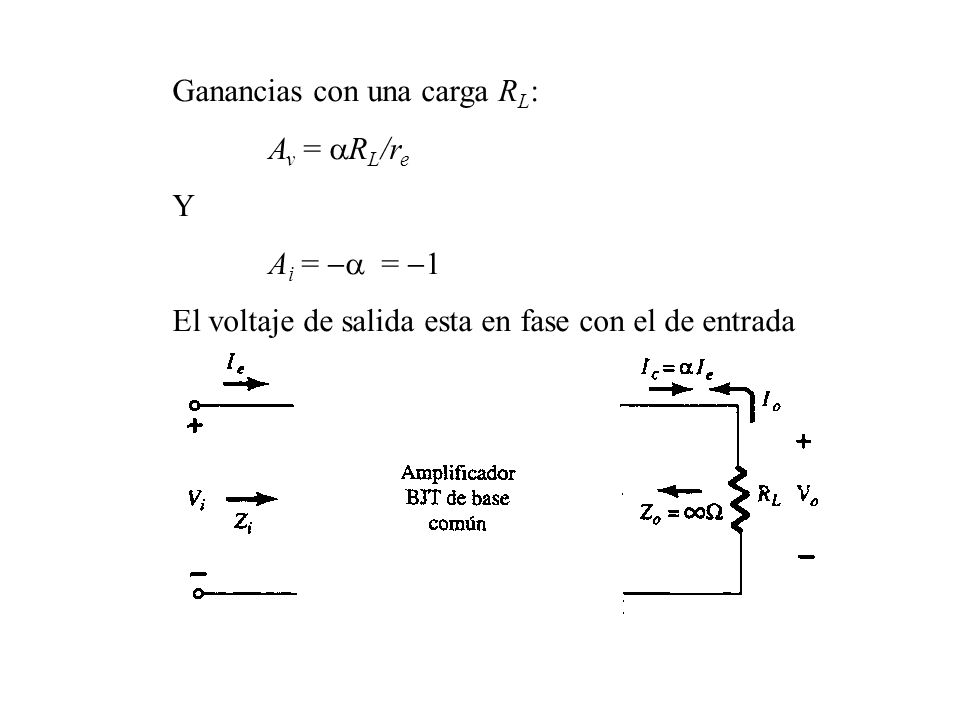

18 Ganancias con una carga RL:
Av = aRL/re Y Ai = -a = -1 El voltaje de salida esta en fase con el de entrada

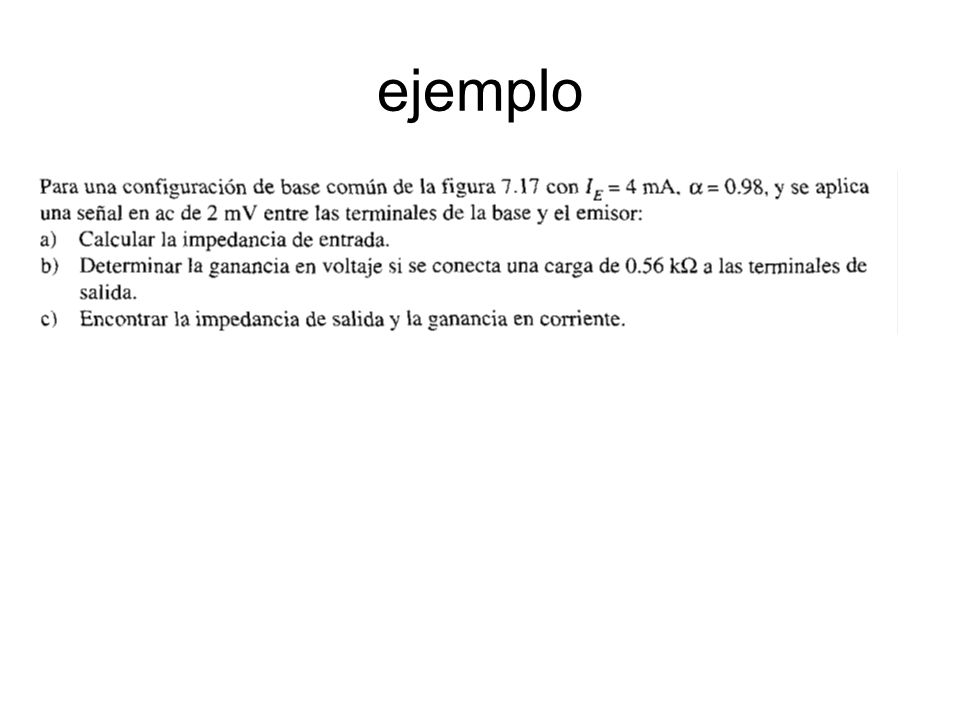

19 ejemplo
