Principi de funcionament d’un contactor electromagnètic
2
el contactor esta format per:
Bobina Nucli Armadura Contactes Suport Ressort
3
El electroimant o circuit magnètic es l’element principal pel funcionament del contactor
4

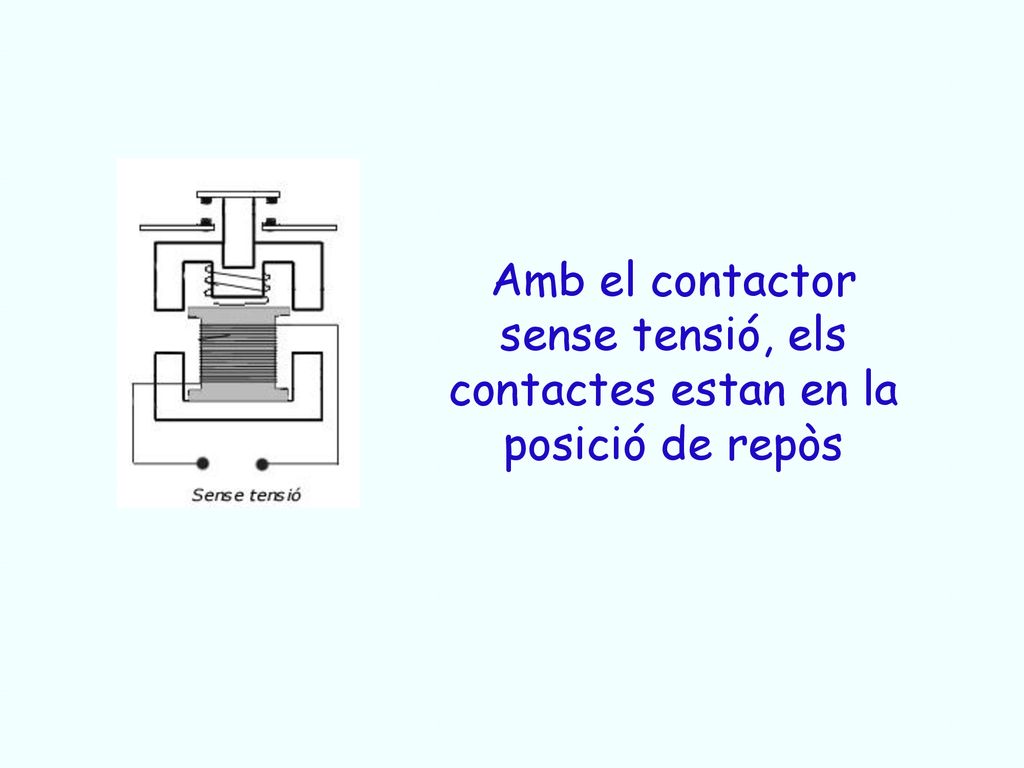

Amb el contactor sense tensió, els contactes estan en la posició de repòs
5

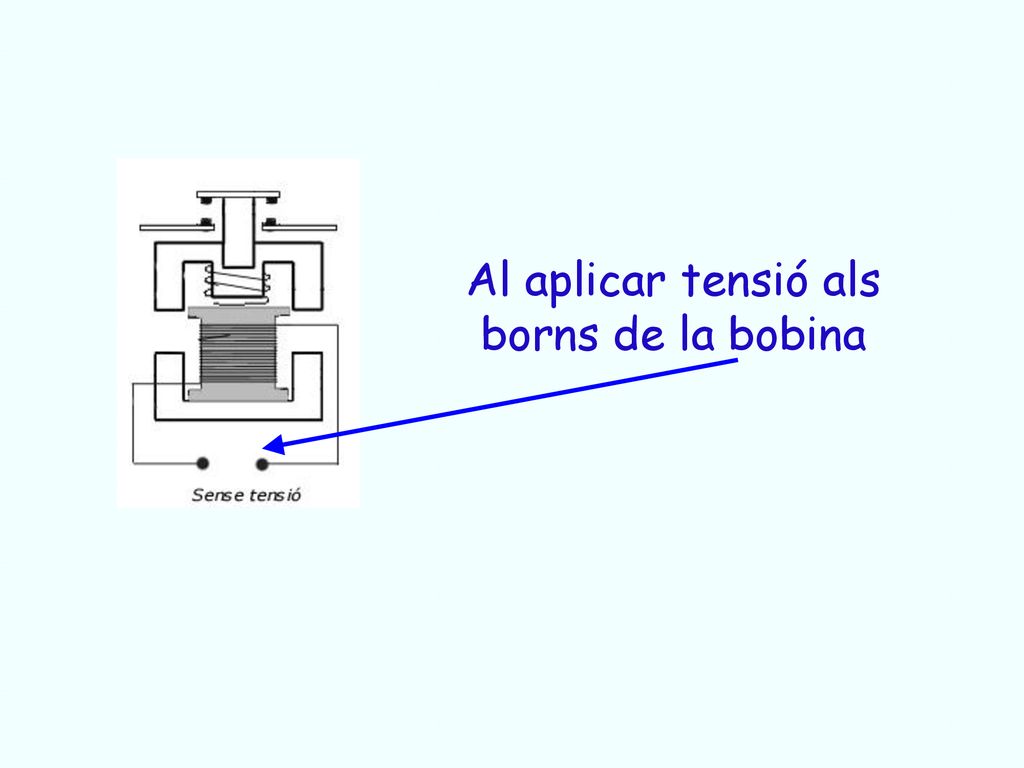

Al aplicar tensió als borns de la bobina
6

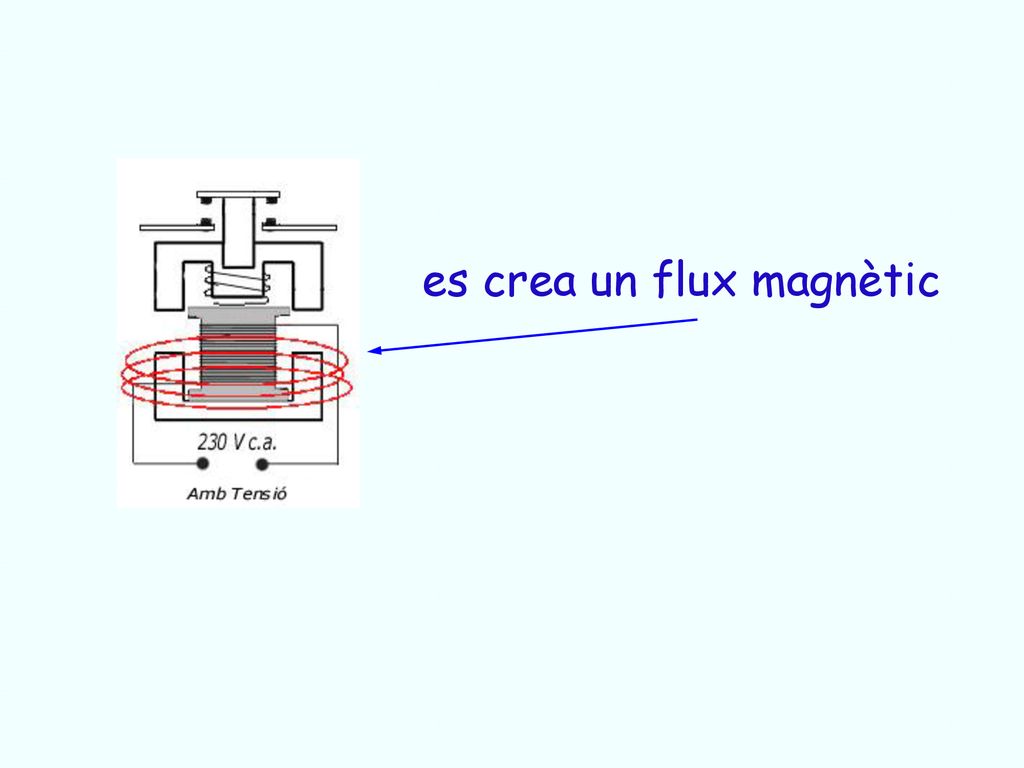

es crea un flux magnètic
7

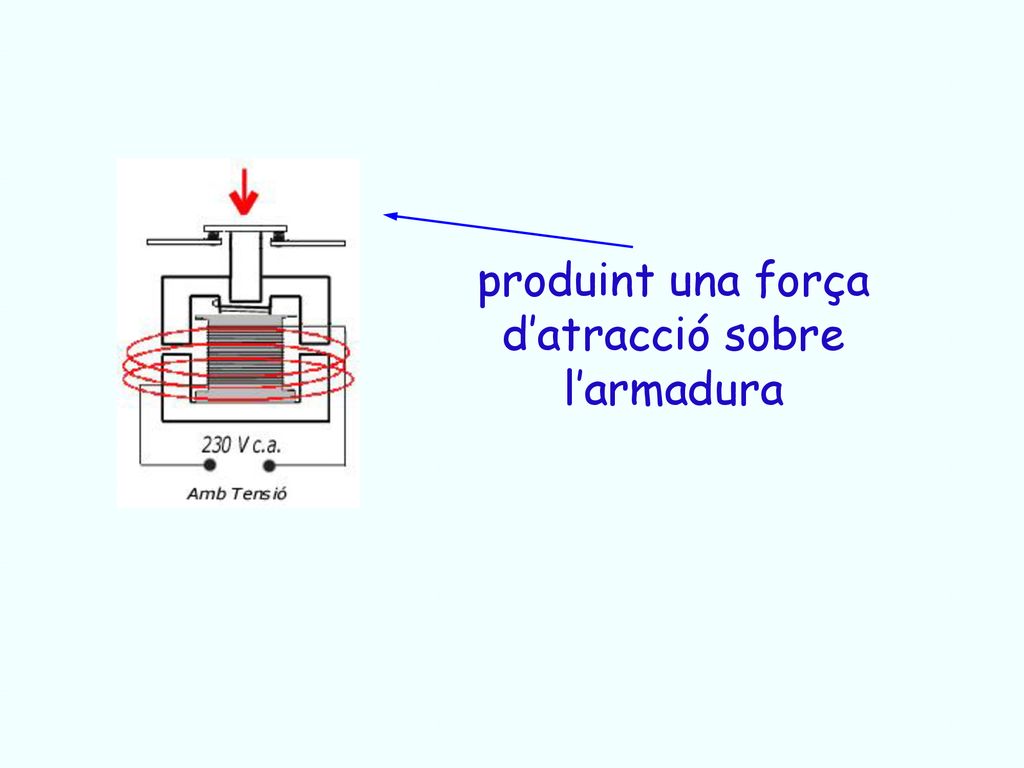

produint una força d’atracció sobre l’armadura
8

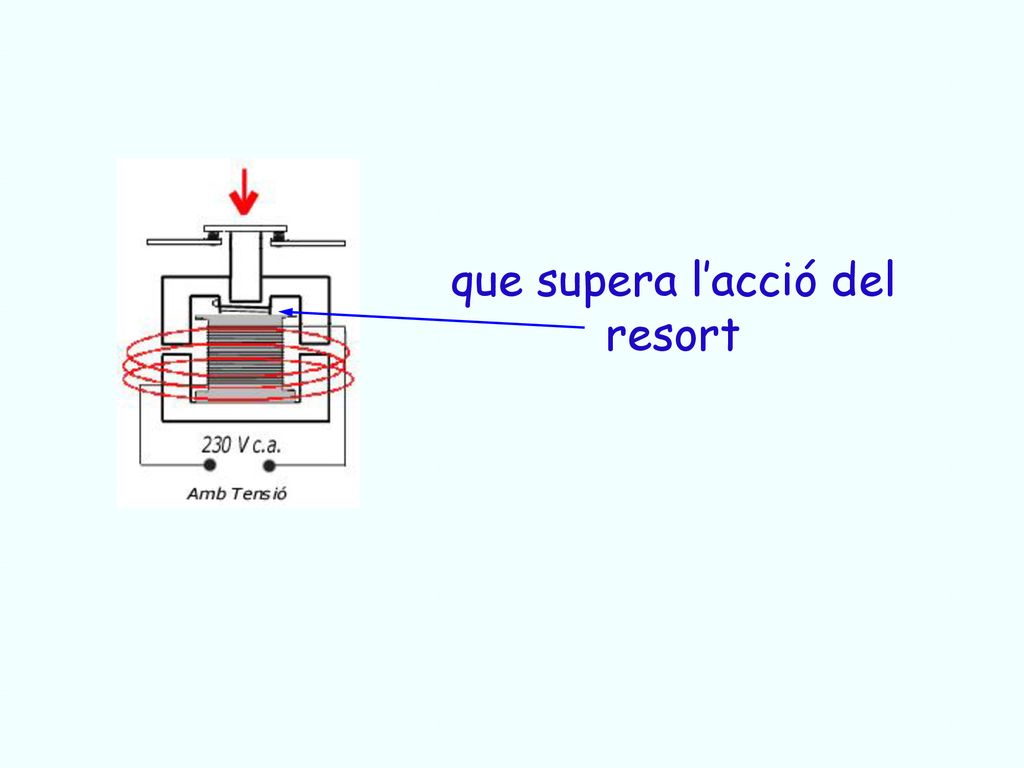

que supera l’acció del resort
9

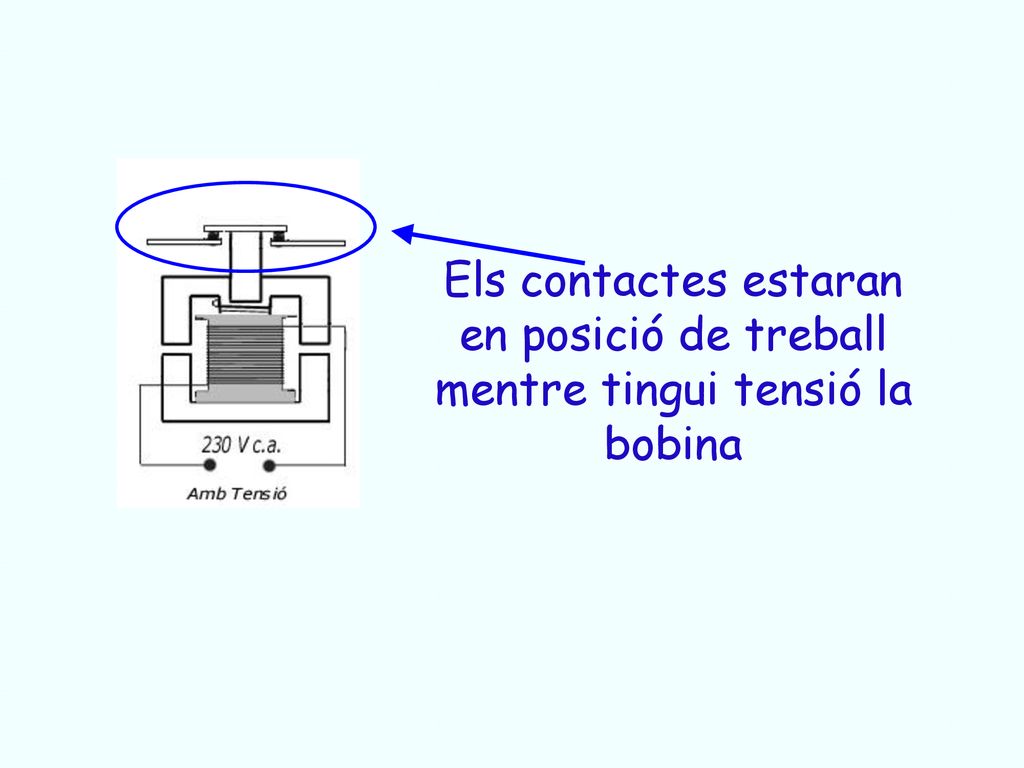

Els contactes estaran en posició de treball mentre tingui tensió la bobina
10

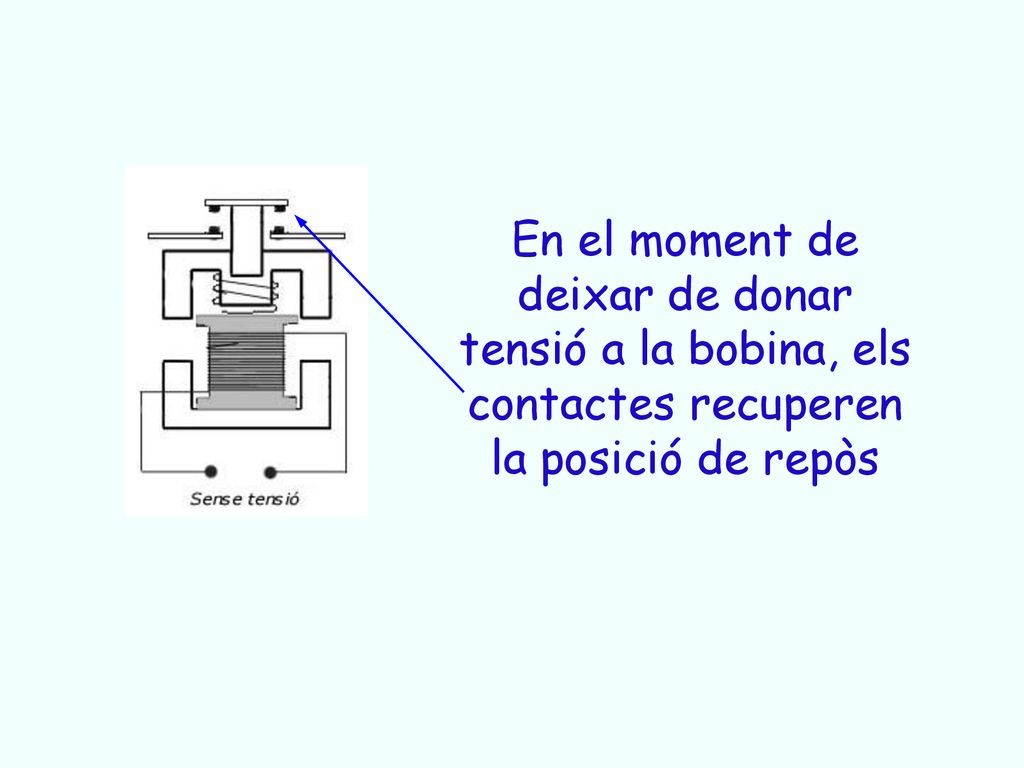

En el moment de deixar de donar tensió a la bobina, els contactes recuperen la posició de repòs
