1 www.amycaformacion.com Basado en los apuntes del Profesor e Ingeniero D. José Robles Sevilla.

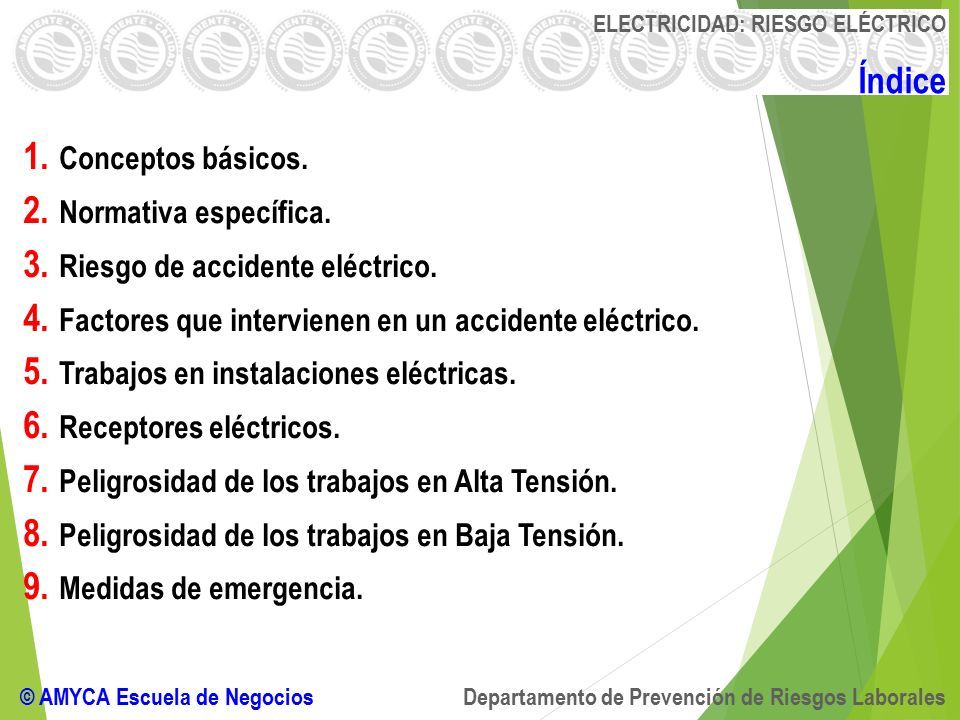

2 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO Índice 1. Conceptos básicos. 2. Normativa específica. 3. Riesgo de accidente eléctrico. 4. Factores que intervienen en un accidente eléctrico. 5. Trabajos en instalaciones eléctricas. 6. Receptores eléctricos. 7. Peligrosidad de los trabajos en Alta Tensión. 8. Peligrosidad de los trabajos en Baja Tensión. 9. Medidas de emergencia.

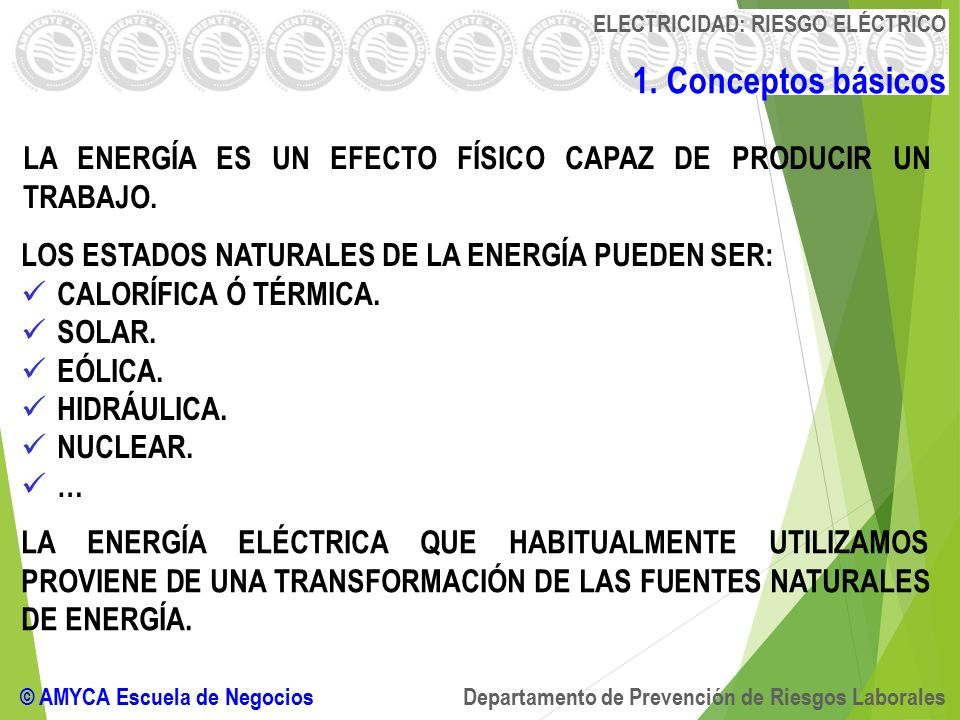

3 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 1. Conceptos básicos LA ENERGÍA ES UN EFECTO FÍSICO CAPAZ DE PRODUCIR UN TRABAJO. LOS ESTADOS NATURALES DE LA ENERGÍA PUEDEN SER: CALORÍFICA Ó TÉRMICA. SOLAR. EÓLICA. HIDRÁULICA. NUCLEAR. … LA ENERGÍA ELÉCTRICA QUE HABITUALMENTE UTILIZAMOS PROVIENE DE UNA TRANSFORMACIÓN DE LAS FUENTES NATURALES DE ENERGÍA.

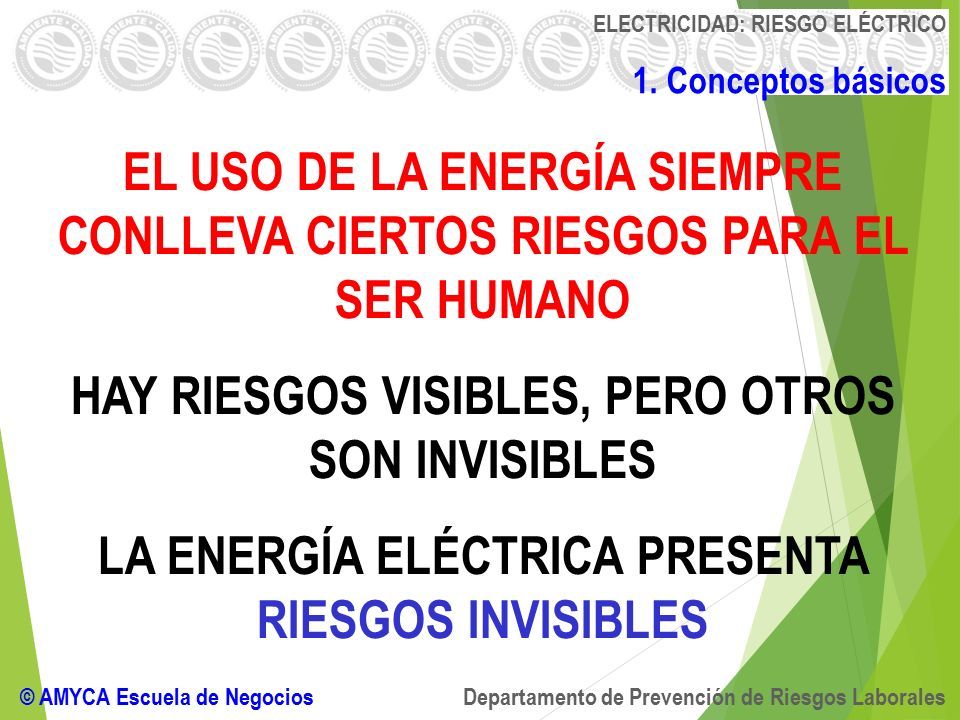

4 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 1. Conceptos básicos EL USO DE LA ENERGÍA SIEMPRE CONLLEVA CIERTOS RIESGOS PARA EL SER HUMANO HAY RIESGOS VISIBLES, PERO OTROS SON INVISIBLES LA ENERGÍA ELÉCTRICA PRESENTA RIESGOS INVISIBLES

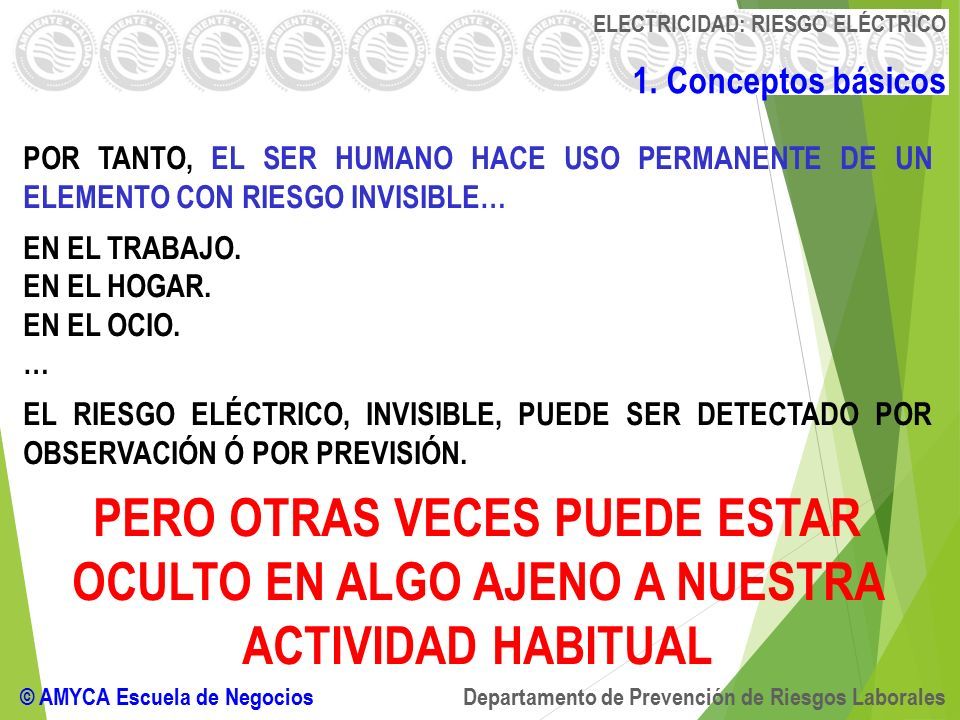

5 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO POR TANTO, EL SER HUMANO HACE USO PERMANENTE DE UN ELEMENTO CON RIESGO INVISIBLE… EN EL TRABAJO. EN EL HOGAR. EN EL OCIO. … EL RIESGO ELÉCTRICO, INVISIBLE, PUEDE SER DETECTADO POR OBSERVACIÓN Ó POR PREVISIÓN. PERO OTRAS VECES PUEDE ESTAR OCULTO EN ALGO AJENO A NUESTRA ACTIVIDAD HABITUAL 1. Conceptos básicos

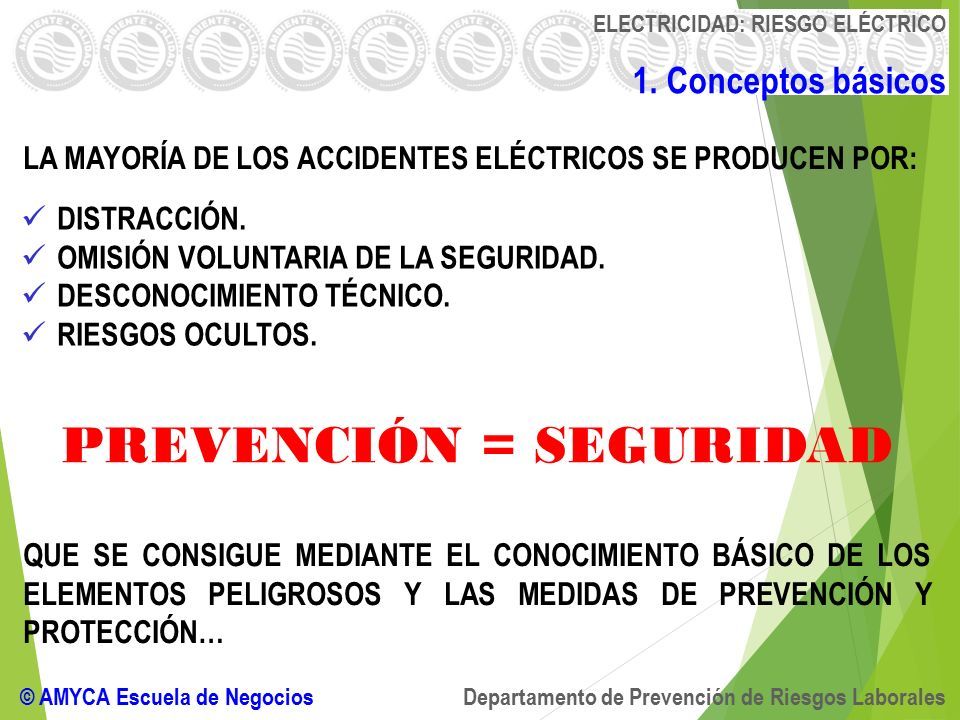

6 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO LA MAYORÍA DE LOS ACCIDENTES ELÉCTRICOS SE PRODUCEN POR: DISTRACCIÓN. OMISIÓN VOLUNTARIA DE LA SEGURIDAD. DESCONOCIMIENTO TÉCNICO. RIESGOS OCULTOS. PREVENCIÓN = SEGURIDAD QUE SE CONSIGUE MEDIANTE EL CONOCIMIENTO BÁSICO DE LOS ELEMENTOS PELIGROSOS Y LAS MEDIDAS DE PREVENCIÓN Y PROTECCIÓN… 1. Conceptos básicos

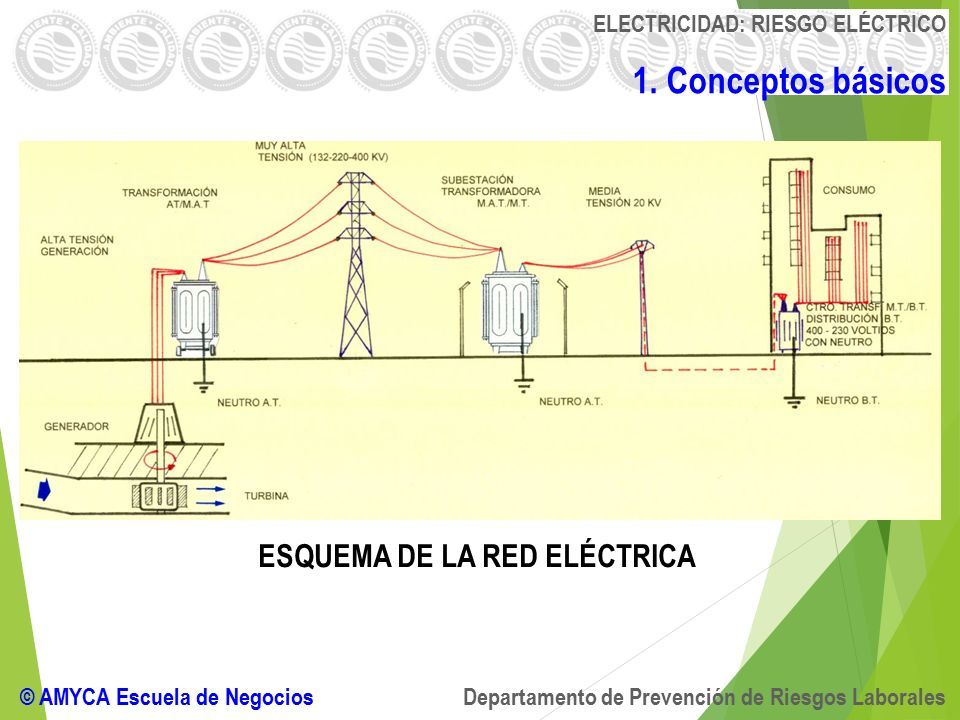

7 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 1. Conceptos básicos ESQUEMA DE LA RED ELÉCTRICA

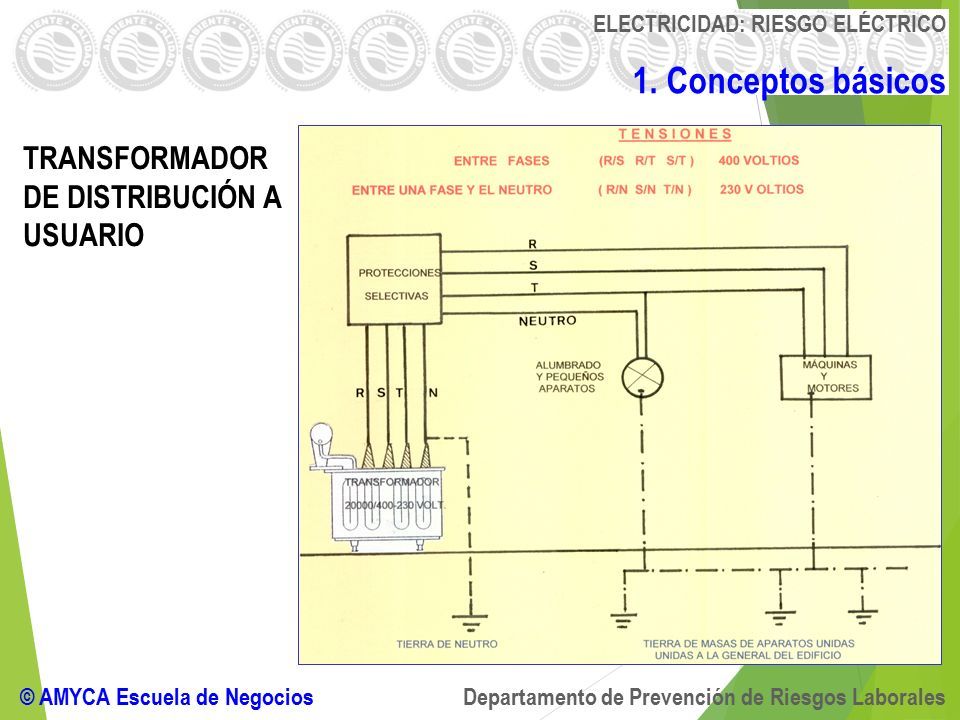

8 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 1. Conceptos básicos TRANSFORMADOR DE DISTRIBUCIÓN A USUARIO

9 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 1. Conceptos básicos Aislamiento de un cable: Conjunto de materiales que recubren el cable, cuya función es la de soportar la tensión eléctrica. Conductores activos: Aquellos cuya función específica es la de transportar energía. En un sistema trifásico son las tres fases y el neutro. Conductor de protección: Es el destinado al paso de una corriente imprevista por fallo del aislamiento, descargándola a un electrodo de tierra. Existen dos circuitos independientes: (A) para el neutro, y (B) para las masas de las máquinas. Corriente de fuga: La que accidentalmente se deriva de un conductor activo y circula a través de una persona ó un conductor de protección. TERMINOLOGÍA (I)

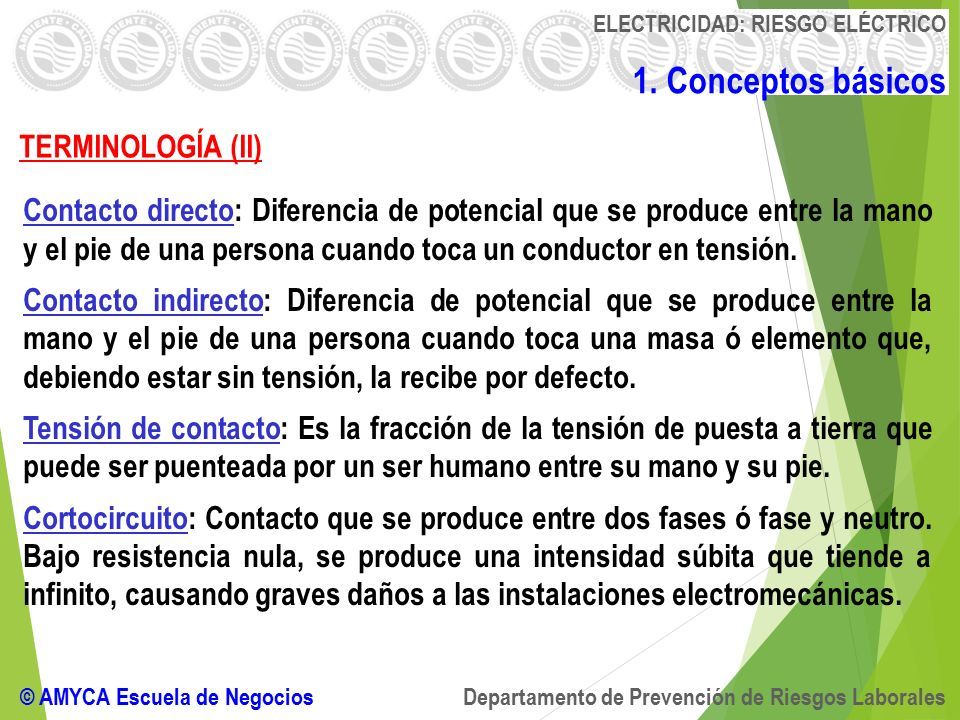

10 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 1. Conceptos básicos Contacto directo: Diferencia de potencial que se produce entre la mano y el pie de una persona cuando toca un conductor en tensión. Contacto indirecto: Diferencia de potencial que se produce entre la mano y el pie de una persona cuando toca una masa ó elemento que, debiendo estar sin tensión, la recibe por defecto. Tensión de contacto: Es la fracción de la tensión de puesta a tierra que puede ser puenteada por un ser humano entre su mano y su pie. Cortocircuito: Contacto que se produce entre dos fases ó fase y neutro. Bajo resistencia nula, se produce una intensidad súbita que tiende a infinito, causando graves daños a las instalaciones electromecánicas. TERMINOLOGÍA (II)

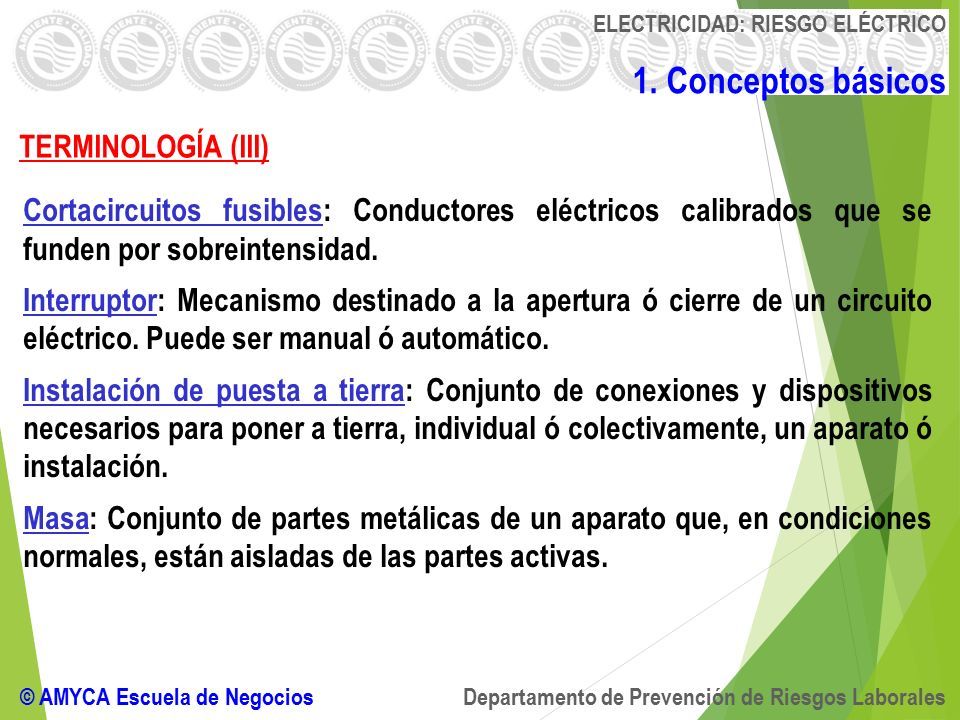

11 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 1. Conceptos básicos Cortacircuitos fusibles: Conductores eléctricos calibrados que se funden por sobreintensidad. Interruptor: Mecanismo destinado a la apertura ó cierre de un circuito eléctrico. Puede ser manual ó automático. Instalación de puesta a tierra: Conjunto de conexiones y dispositivos necesarios para poner a tierra, individual ó colectivamente, un aparato ó instalación. Masa: Conjunto de partes metálicas de un aparato que, en condiciones normales, están aisladas de las partes activas. TERMINOLOGÍA (III)

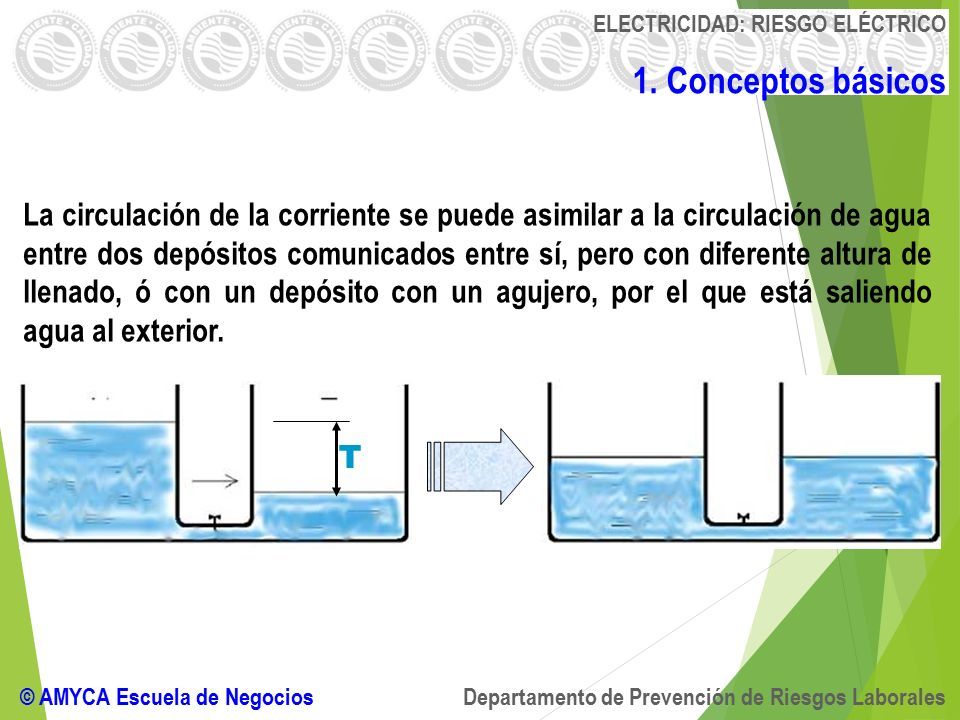

12 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 1. Conceptos básicos La circulación de la corriente se puede asimilar a la circulación de agua entre dos depósitos comunicados entre sí, pero con diferente altura de llenado, ó con un depósito con un agujero, por el que está saliendo agua al exterior. T

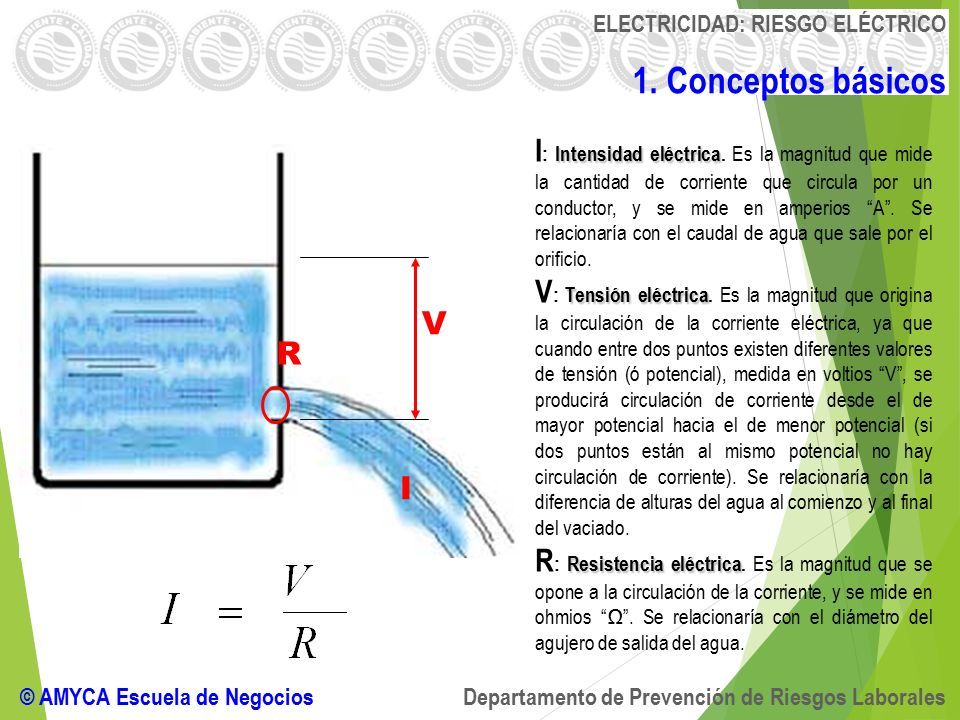

13 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 1. Conceptos básicos V R I Intensidad eléctrica I : Intensidad eléctrica. Es la magnitud que mide la cantidad de corriente que circula por un conductor, y se mide en amperios “A”. Se relacionaría con el caudal de agua que sale por el orificio. Tensión eléctrica V : Tensión eléctrica. Es la magnitud que origina la circulación de la corriente eléctrica, ya que cuando entre dos puntos existen diferentes valores de tensión (ó potencial), medida en voltios “V”, se producirá circulación de corriente desde el de mayor potencial hacia el de menor potencial (si dos puntos están al mismo potencial no hay circulación de corriente). Se relacionaría con la diferencia de alturas del agua al comienzo y al final del vaciado. Resistencia eléctrica R : Resistencia eléctrica. Es la magnitud que se opone a la circulación de la corriente, y se mide en ohmios “Ω”. Se relacionaría con el diámetro del agujero de salida del agua.

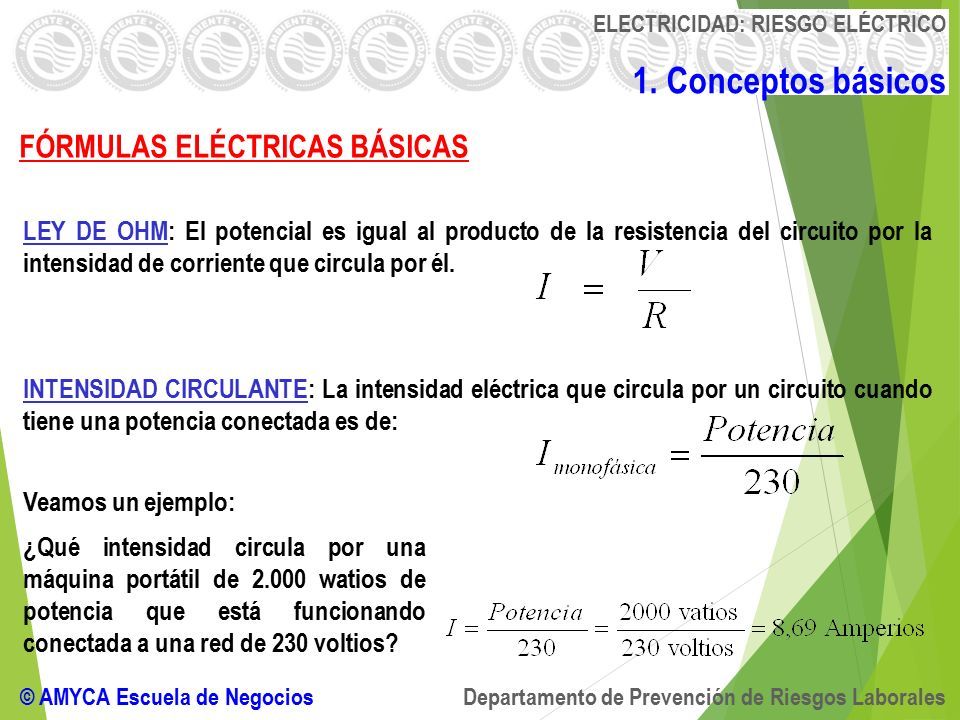

14 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO LEY DE OHM: El potencial es igual al producto de la resistencia del circuito por la intensidad de corriente que circula por él. FÓRMULAS ELÉCTRICAS BÁSICAS 1. Conceptos básicos INTENSIDAD CIRCULANTE: La intensidad eléctrica que circula por un circuito cuando tiene una potencia conectada es de: Veamos un ejemplo: ¿Qué intensidad circula por una máquina portátil de 2.000 watios de potencia que está funcionando conectada a una red de 230 voltios?

15 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 2. Normativa específica  ORDENANZA GENERAL DE SEGURIDAD E HIGIENE EN EL TRABAJO: CAPÍTULO VI, ARTÍCULOS 51 A 70.  REGLAMENTO ELECTROTÉCNICO PARA BAJA TENSIÓN.  REGLAMENTO DE LÍNEAS ELÉCTRICAS AÉREAS DE ALTA TENSIÓN.  REGLAMENTO SOBRE CONDICIONES TÉCNICAS Y GARANTÍAS DE SEGURIDAD EN CENTRALES ELÉCTRICAS Y CENTROS DE TRANSFORMACIÓN.

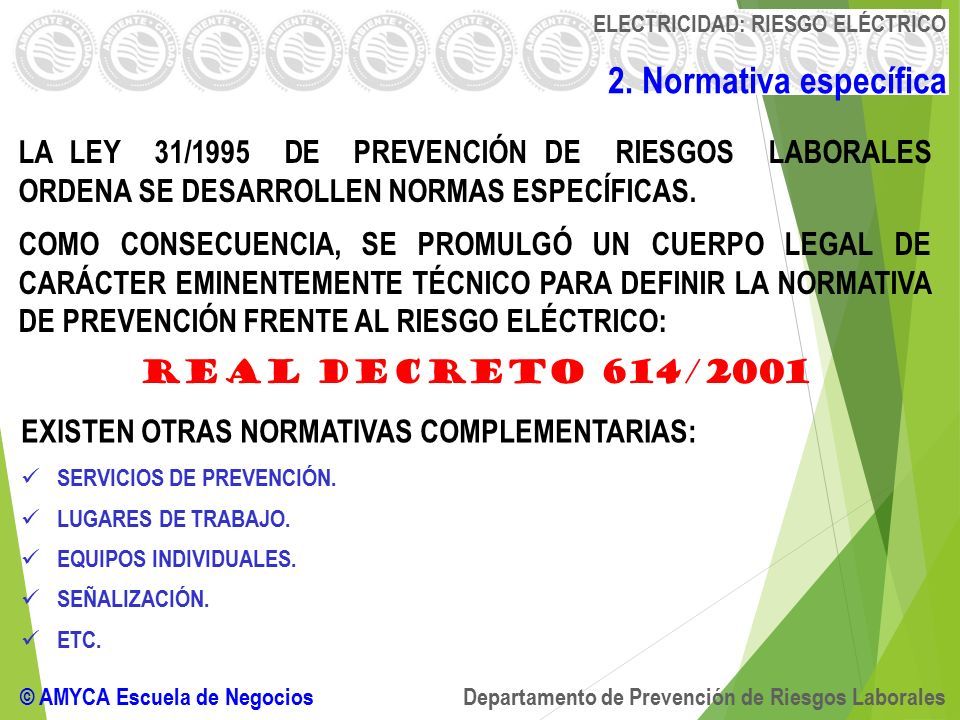

16 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO LA LEY 31/1995 DE PREVENCIÓN DE RIESGOS LABORALES ORDENA SE DESARROLLEN NORMAS ESPECÍFICAS. COMO CONSECUENCIA, SE PROMULGÓ UN CUERPO LEGAL DE CARÁCTER EMINENTEMENTE TÉCNICO PARA DEFINIR LA NORMATIVA DE PREVENCIÓN FRENTE AL RIESGO ELÉCTRICO: REAL DECRETO 614/2001 EXISTEN OTRAS NORMATIVAS COMPLEMENTARIAS: SERVICIOS DE PREVENCIÓN. LUGARES DE TRABAJO. EQUIPOS INDIVIDUALES. SEÑALIZACIÓN. ETC. 2. Normativa específica

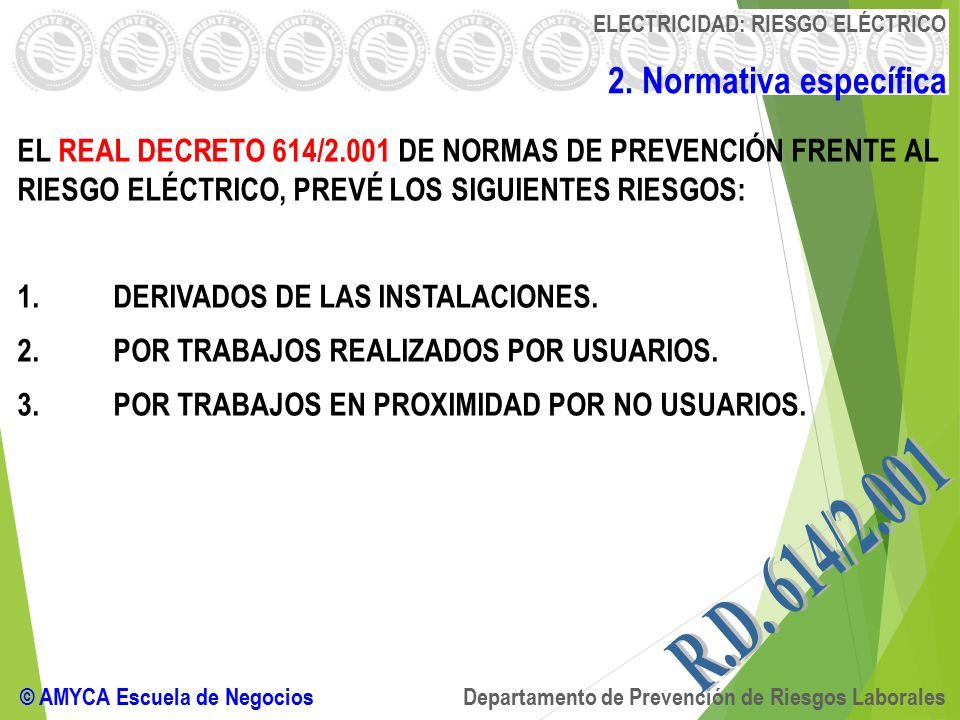

17 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO EL REAL DECRETO 614/2.001 DE NORMAS DE PREVENCIÓN FRENTE AL RIESGO ELÉCTRICO, PREVÉ LOS SIGUIENTES RIESGOS: 1.DERIVADOS DE LAS INSTALACIONES. 2.POR TRABAJOS REALIZADOS POR USUARIOS. 3.POR TRABAJOS EN PROXIMIDAD POR NO USUARIOS. 2. Normativa específica

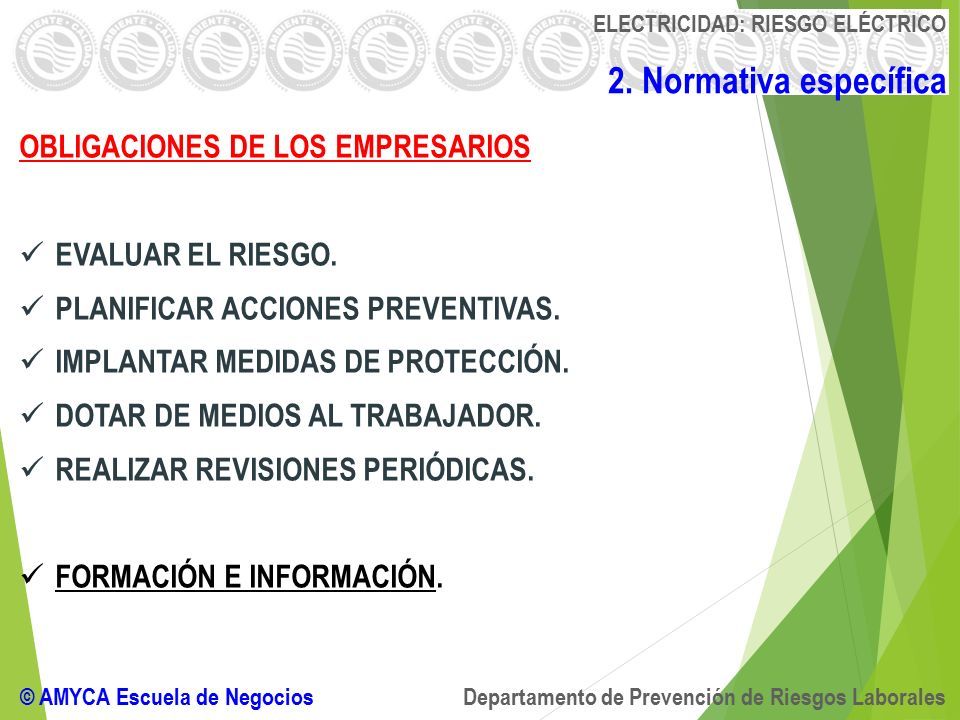

18 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO OBLIGACIONES DE LOS EMPRESARIOS EVALUAR EL RIESGO. PLANIFICAR ACCIONES PREVENTIVAS. IMPLANTAR MEDIDAS DE PROTECCIÓN. DOTAR DE MEDIOS AL TRABAJADOR. REALIZAR REVISIONES PERIÓDICAS. FORMACIÓN E INFORMACIÓN. 2. Normativa específica

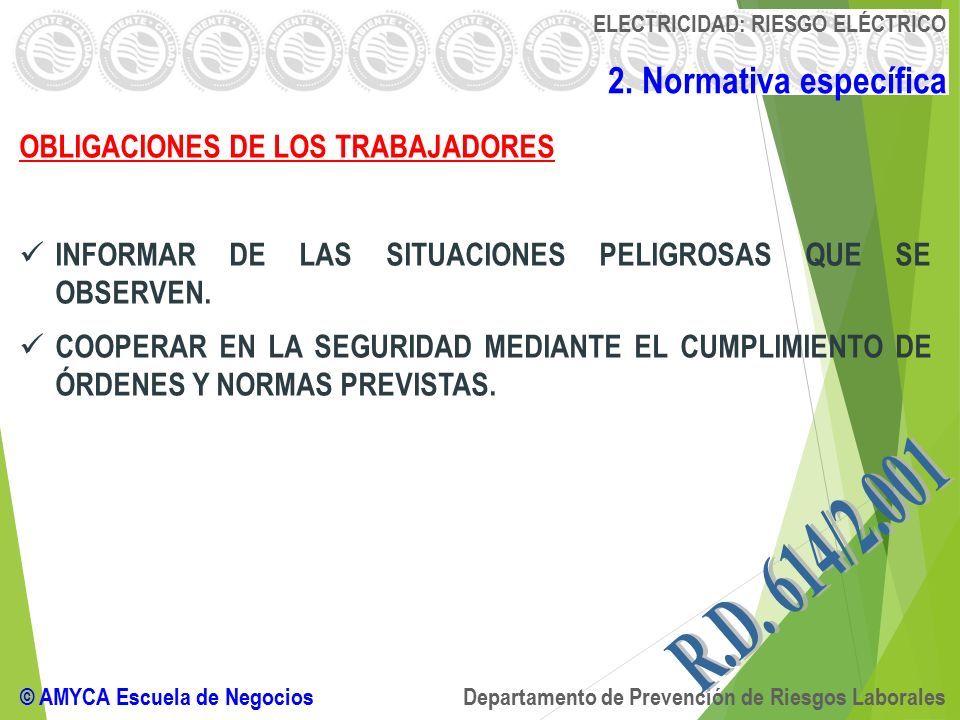

19 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO OBLIGACIONES DE LOS TRABAJADORES INFORMAR DE LAS SITUACIONES PELIGROSAS QUE SE OBSERVEN. COOPERAR EN LA SEGURIDAD MEDIANTE EL CUMPLIMIENTO DE ÓRDENES Y NORMAS PREVISTAS. 2. Normativa específica

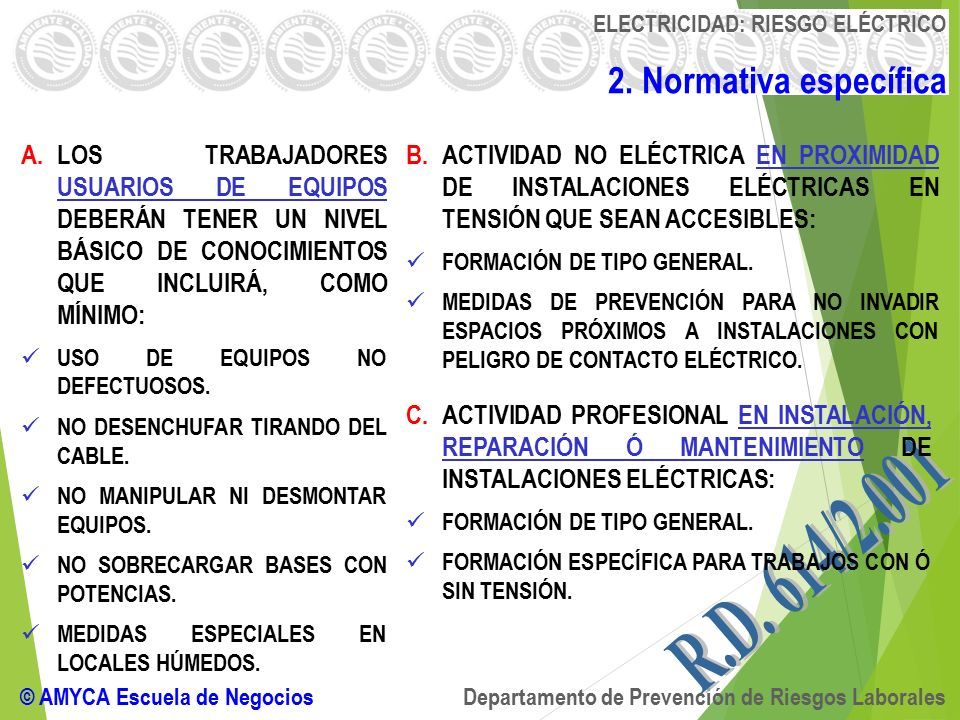

20 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO A.LOS TRABAJADORES USUARIOS DE EQUIPOS DEBERÁN TENER UN NIVEL BÁSICO DE CONOCIMIENTOS QUE INCLUIRÁ, COMO MÍNIMO: USO DE EQUIPOS NO DEFECTUOSOS. NO DESENCHUFAR TIRANDO DEL CABLE. NO MANIPULAR NI DESMONTAR EQUIPOS. NO SOBRECARGAR BASES CON POTENCIAS. MEDIDAS ESPECIALES EN LOCALES HÚMEDOS. B.ACTIVIDAD NO ELÉCTRICA EN PROXIMIDAD DE INSTALACIONES ELÉCTRICAS EN TENSIÓN QUE SEAN ACCESIBLES: FORMACIÓN DE TIPO GENERAL. MEDIDAS DE PREVENCIÓN PARA NO INVADIR ESPACIOS PRÓXIMOS A INSTALACIONES CON PELIGRO DE CONTACTO ELÉCTRICO. C.ACTIVIDAD PROFESIONAL EN INSTALACIÓN, REPARACIÓN Ó MANTENIMIENTO DE INSTALACIONES ELÉCTRICAS: FORMACIÓN DE TIPO GENERAL. FORMACIÓN ESPECÍFICA PARA TRABAJOS CON Ó SIN TENSIÓN. 2. Normativa específica

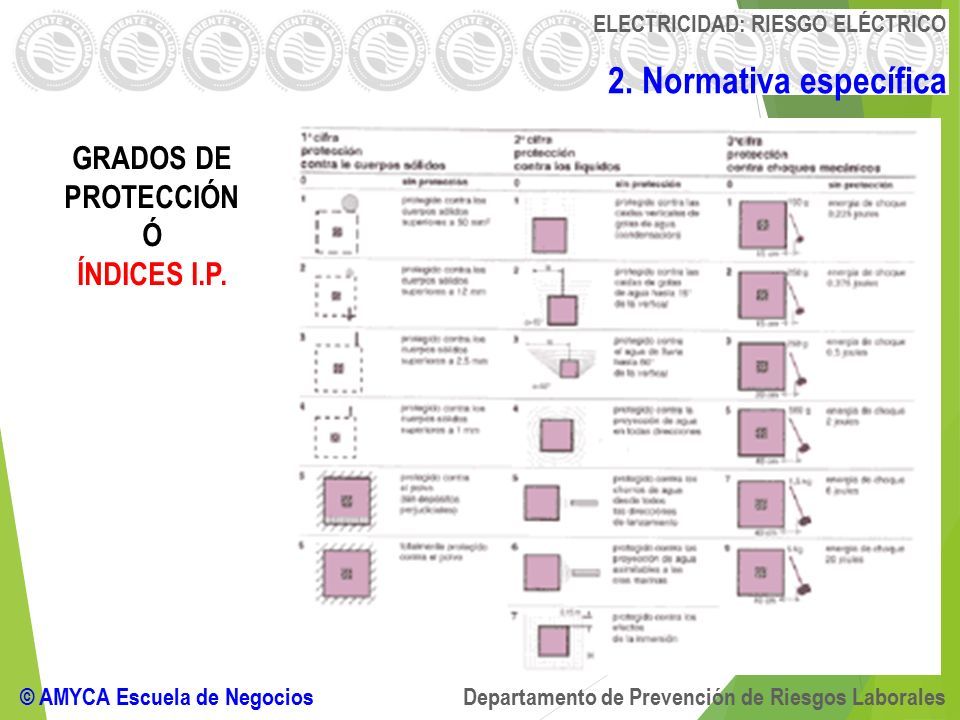

21 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO GRADOS DE PROTECCIÓN Ó ÍNDICES I.P. 2. Normativa específica

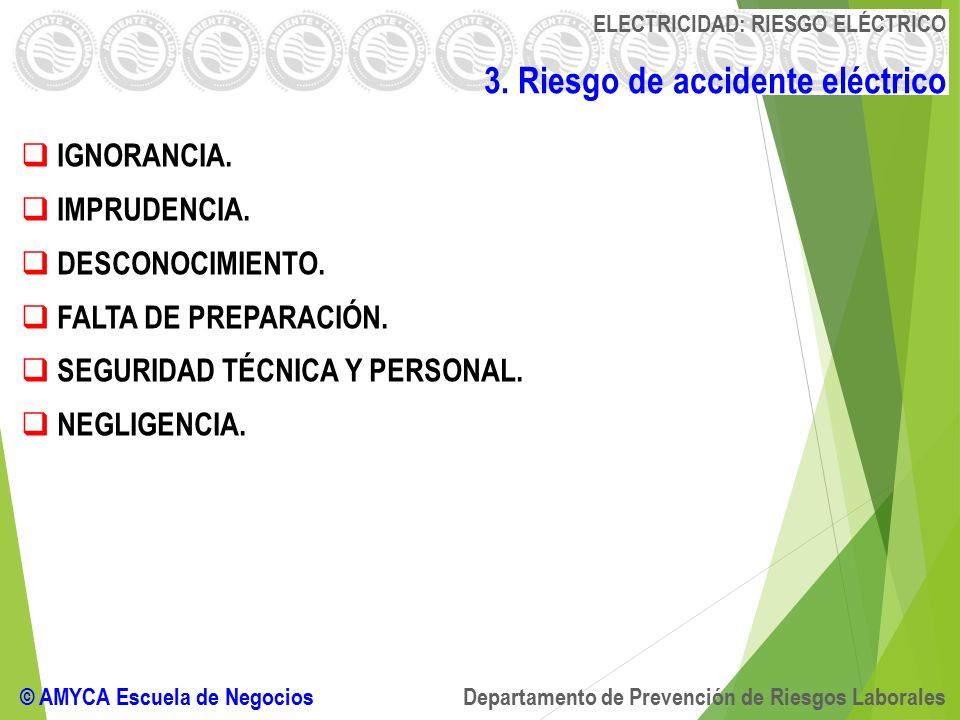

22 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 3. Riesgo de accidente eléctrico  IGNORANCIA.  IMPRUDENCIA.  DESCONOCIMIENTO.  FALTA DE PREPARACIÓN.  SEGURIDAD TÉCNICA Y PERSONAL.  NEGLIGENCIA.

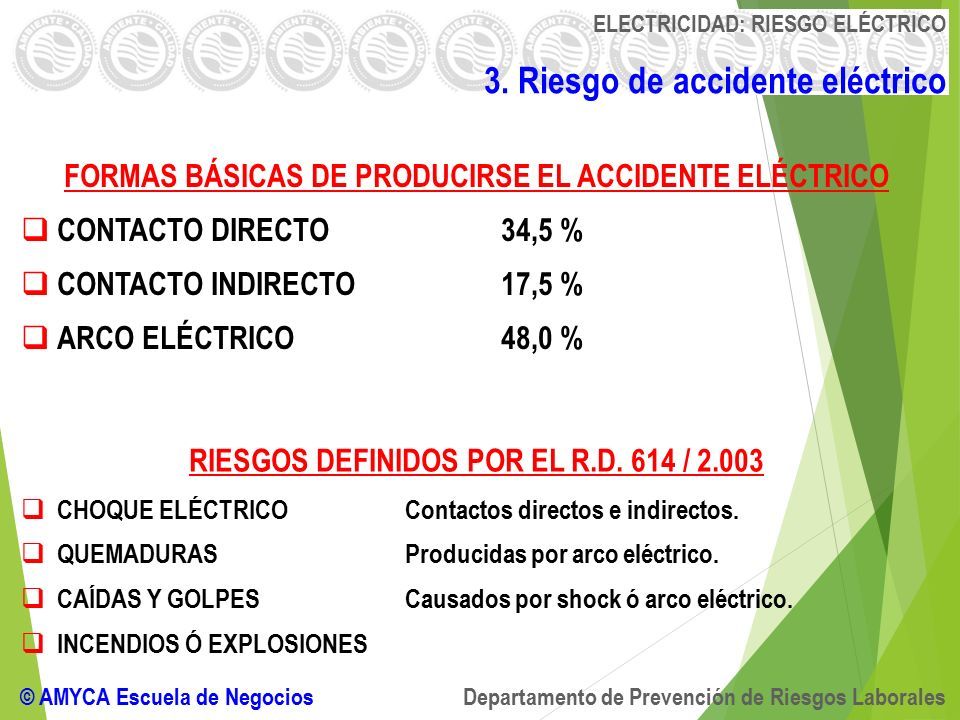

23 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 3. Riesgo de accidente eléctrico FORMAS BÁSICAS DE PRODUCIRSE EL ACCIDENTE ELÉCTRICO  CONTACTO DIRECTO34,5 %  CONTACTO INDIRECTO17,5 %  ARCO ELÉCTRICO48,0 % RIESGOS DEFINIDOS POR EL R.D. 614 / 2.003  CHOQUE ELÉCTRICOContactos directos e indirectos.  QUEMADURASProducidas por arco eléctrico.  CAÍDAS Y GOLPESCausados por shock ó arco eléctrico.  INCENDIOS Ó EXPLOSIONES

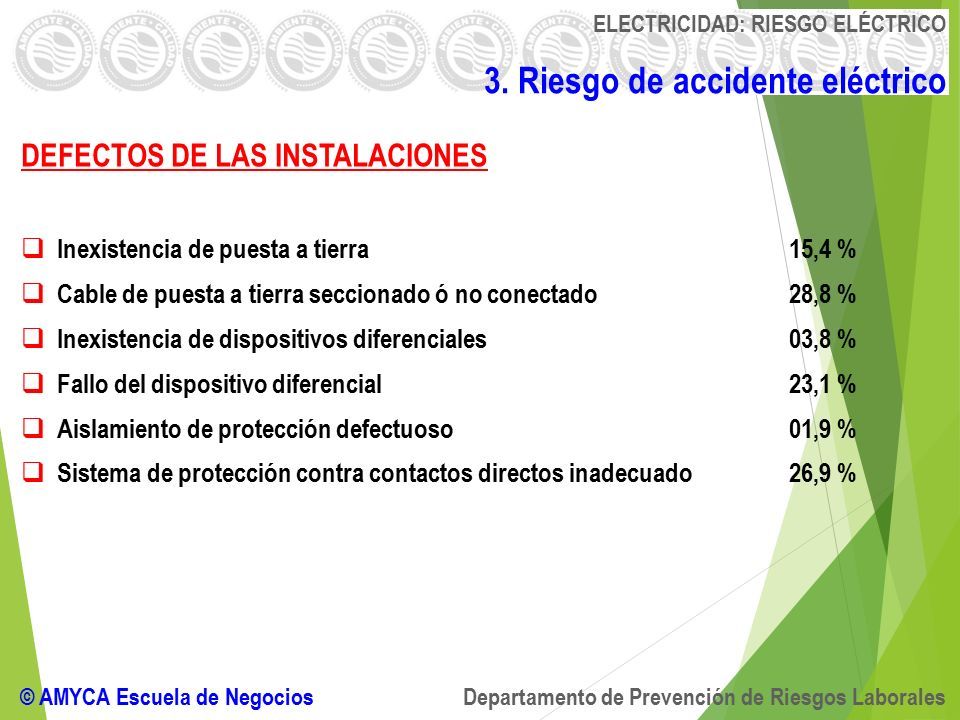

24 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 3. Riesgo de accidente eléctrico DEFECTOS DE LAS INSTALACIONES  Inexistencia de puesta a tierra15,4 %  Cable de puesta a tierra seccionado ó no conectado28,8 %  Inexistencia de dispositivos diferenciales03,8 %  Fallo del dispositivo diferencial23,1 %  Aislamiento de protección defectuoso01,9 %  Sistema de protección contra contactos directos inadecuado26,9 %

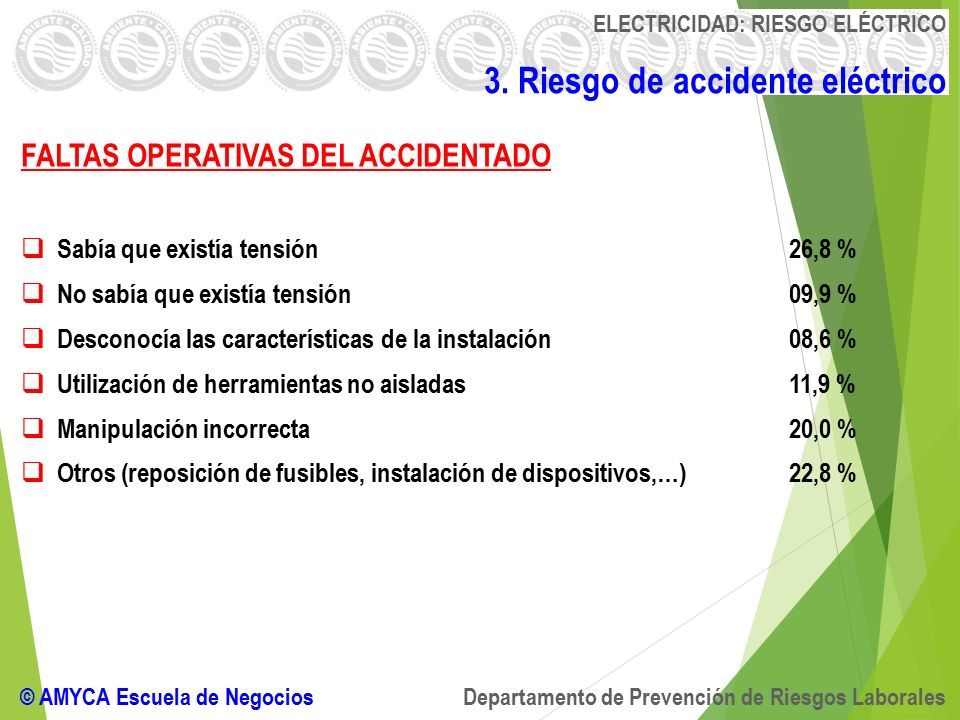

25 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 3. Riesgo de accidente eléctrico FALTAS OPERATIVAS DEL ACCIDENTADO  Sabía que existía tensión26,8 %  No sabía que existía tensión09,9 %  Desconocía las características de la instalación08,6 %  Utilización de herramientas no aisladas11,9 %  Manipulación incorrecta20,0 %  Otros (reposición de fusibles, instalación de dispositivos,…)22,8 %

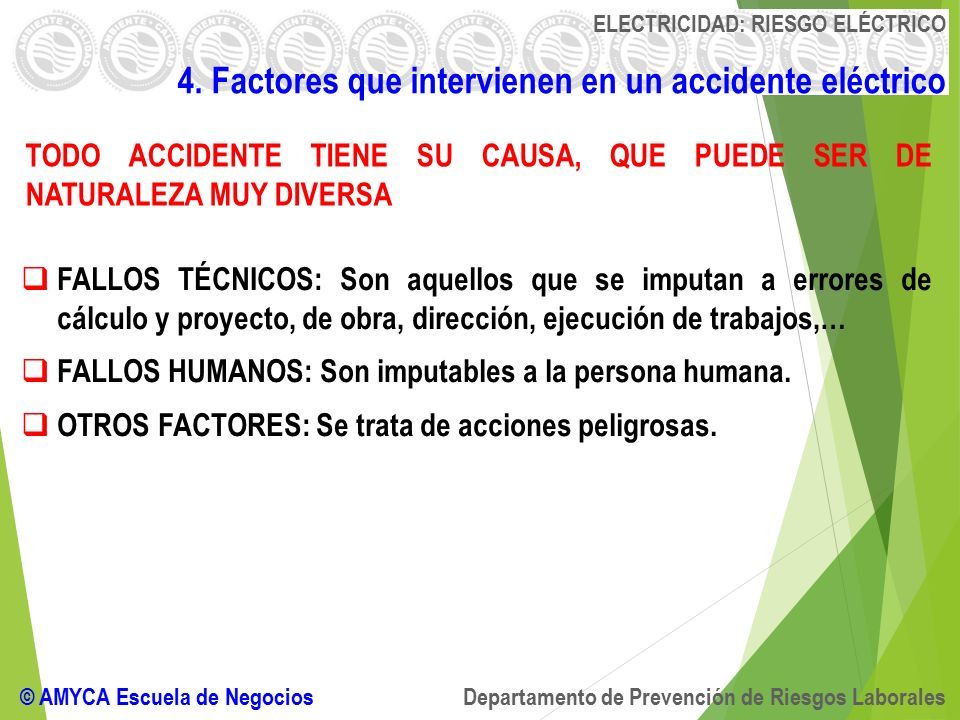

26 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 4. Factores que intervienen en un accidente eléctrico  FALLOS TÉCNICOS: Son aquellos que se imputan a errores de cálculo y proyecto, de obra, dirección, ejecución de trabajos,…  FALLOS HUMANOS: Son imputables a la persona humana.  OTROS FACTORES: Se trata de acciones peligrosas. TODO ACCIDENTE TIENE SU CAUSA, QUE PUEDE SER DE NATURALEZA MUY DIVERSA

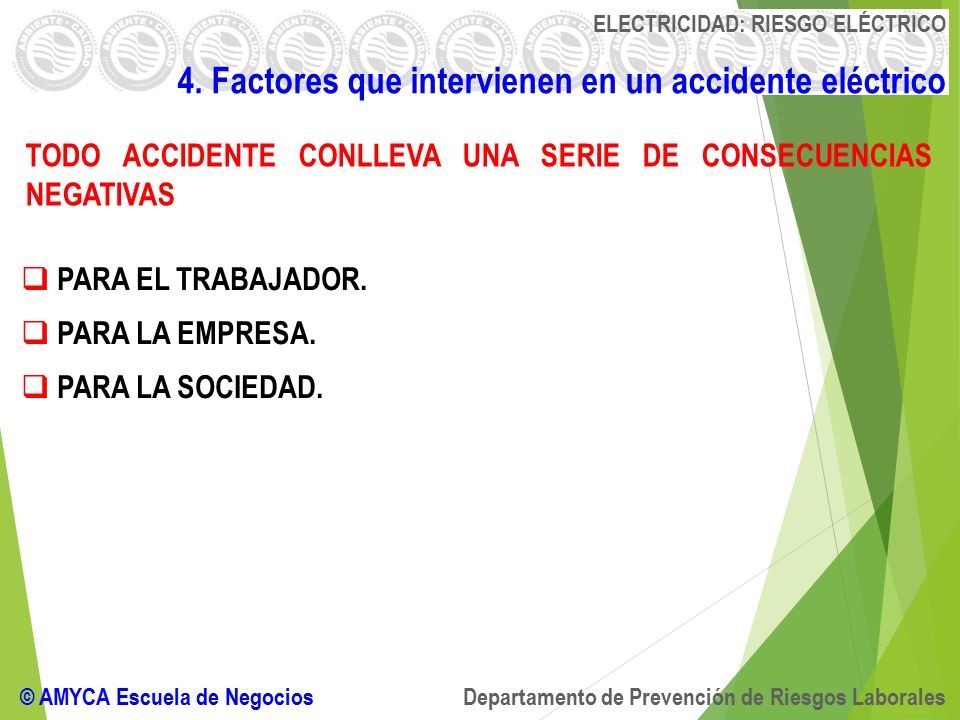

27 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 4. Factores que intervienen en un accidente eléctrico  PARA EL TRABAJADOR.  PARA LA EMPRESA.  PARA LA SOCIEDAD. TODO ACCIDENTE CONLLEVA UNA SERIE DE CONSECUENCIAS NEGATIVAS

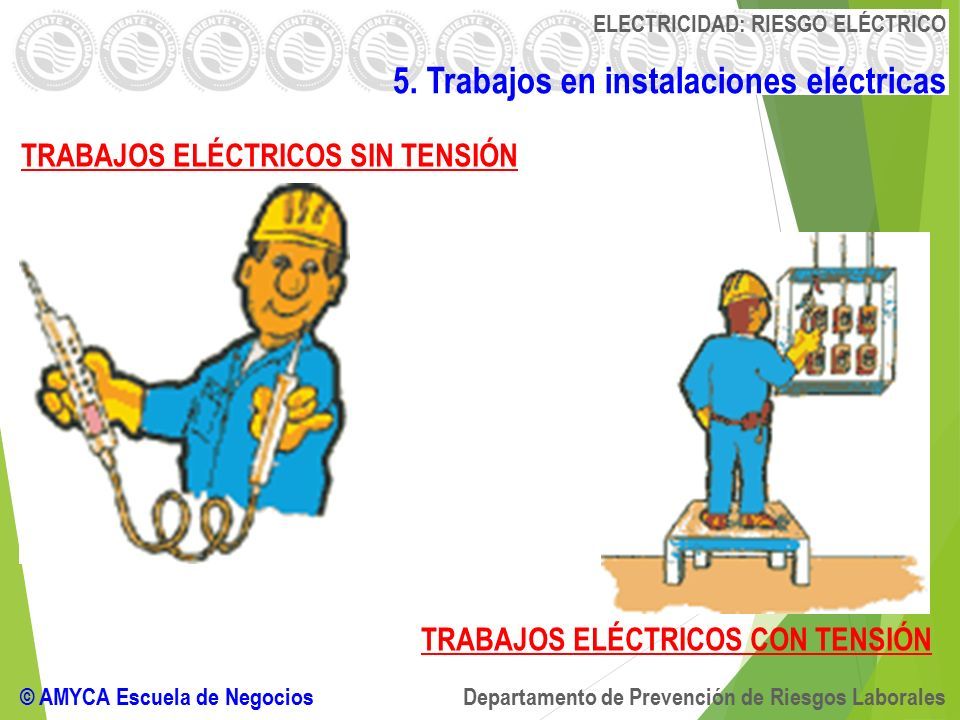

28 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 5. Trabajos en instalaciones eléctricas TRABAJOS ELÉCTRICOS SIN TENSIÓN TRABAJOS ELÉCTRICOS CON TENSIÓN

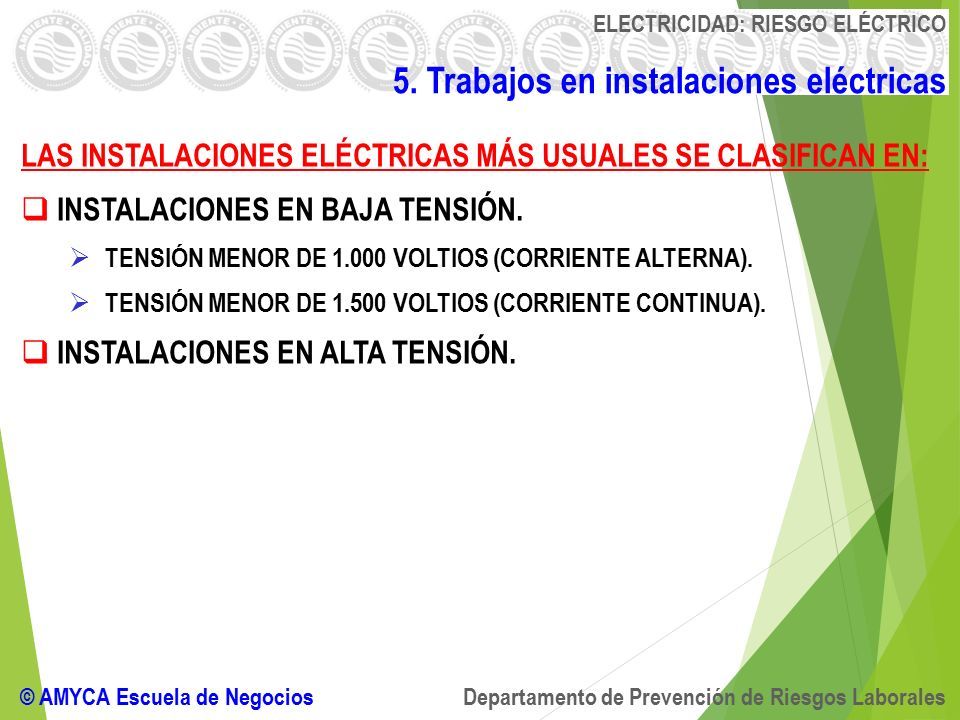

29 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 5. Trabajos en instalaciones eléctricas LAS INSTALACIONES ELÉCTRICAS MÁS USUALES SE CLASIFICAN EN:  INSTALACIONES EN BAJA TENSIÓN.  TENSIÓN MENOR DE 1.000 VOLTIOS (CORRIENTE ALTERNA).  TENSIÓN MENOR DE 1.500 VOLTIOS (CORRIENTE CONTINUA).  INSTALACIONES EN ALTA TENSIÓN.

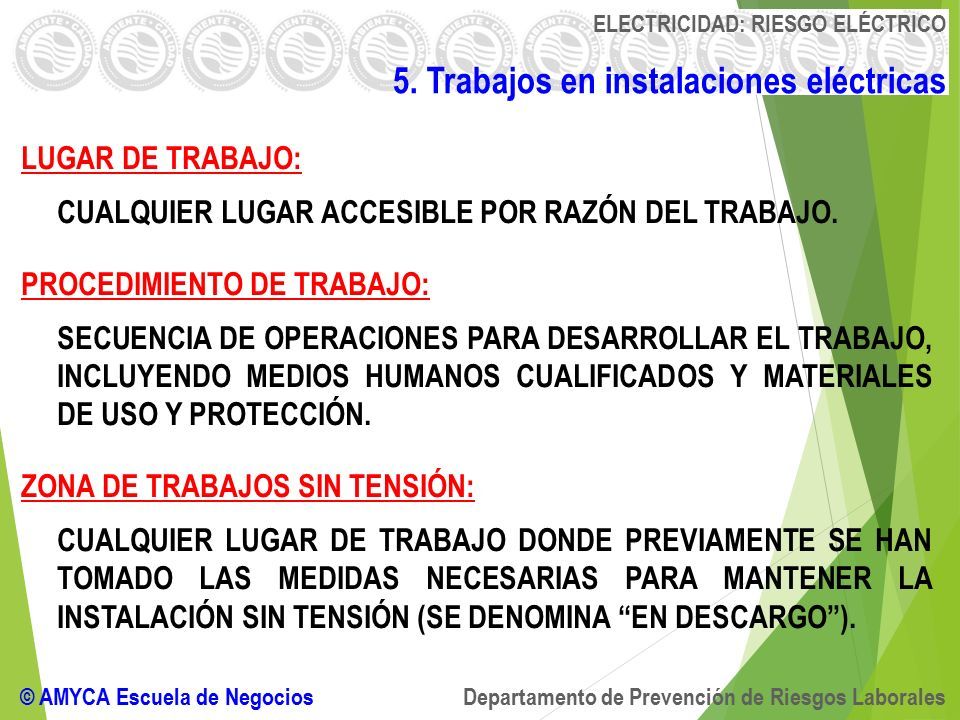

30 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 5. Trabajos en instalaciones eléctricas LUGAR DE TRABAJO: CUALQUIER LUGAR ACCESIBLE POR RAZÓN DEL TRABAJO. PROCEDIMIENTO DE TRABAJO: SECUENCIA DE OPERACIONES PARA DESARROLLAR EL TRABAJO, INCLUYENDO MEDIOS HUMANOS CUALIFICADOS Y MATERIALES DE USO Y PROTECCIÓN. ZONA DE TRABAJOS SIN TENSIÓN: CUALQUIER LUGAR DE TRABAJO DONDE PREVIAMENTE SE HAN TOMADO LAS MEDIDAS NECESARIAS PARA MANTENER LA INSTALACIÓN SIN TENSIÓN (SE DENOMINA “EN DESCARGO”).

31 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 5. Trabajos en instalaciones eléctricas ZONA DE PELIGRO: ES LA ZONA ALREDEDOR DE UN ELEMENTO EN TENSIÓN DONDE SOLAMENTE PUEDEN INTERVENIR ESPECIALISTAS. Dpel CONDUCTOR EN B. T.: DPEL1 = 50 cm. EN A. T.: DPEL1 = 72 cm.

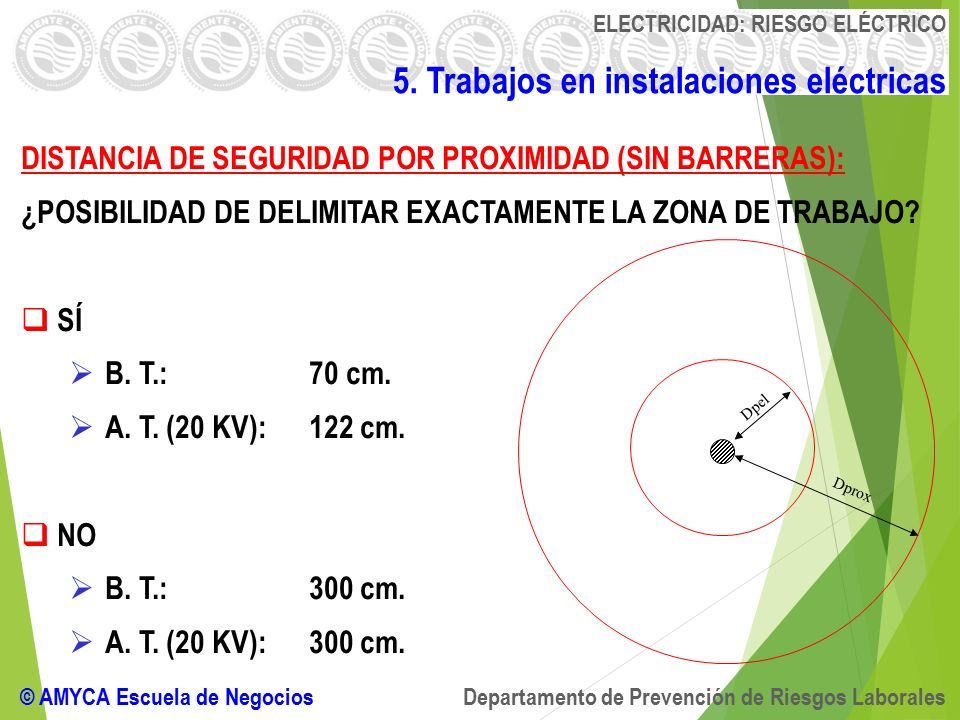

32 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 5. Trabajos en instalaciones eléctricas DISTANCIA DE SEGURIDAD POR PROXIMIDAD (SIN BARRERAS): ¿POSIBILIDAD DE DELIMITAR EXACTAMENTE LA ZONA DE TRABAJO?  SÍ  B. T.:70 cm.  A. T. (20 KV):122 cm.  NO  B. T.:300 cm.  A. T. (20 KV):300 cm. Dpel Dprox

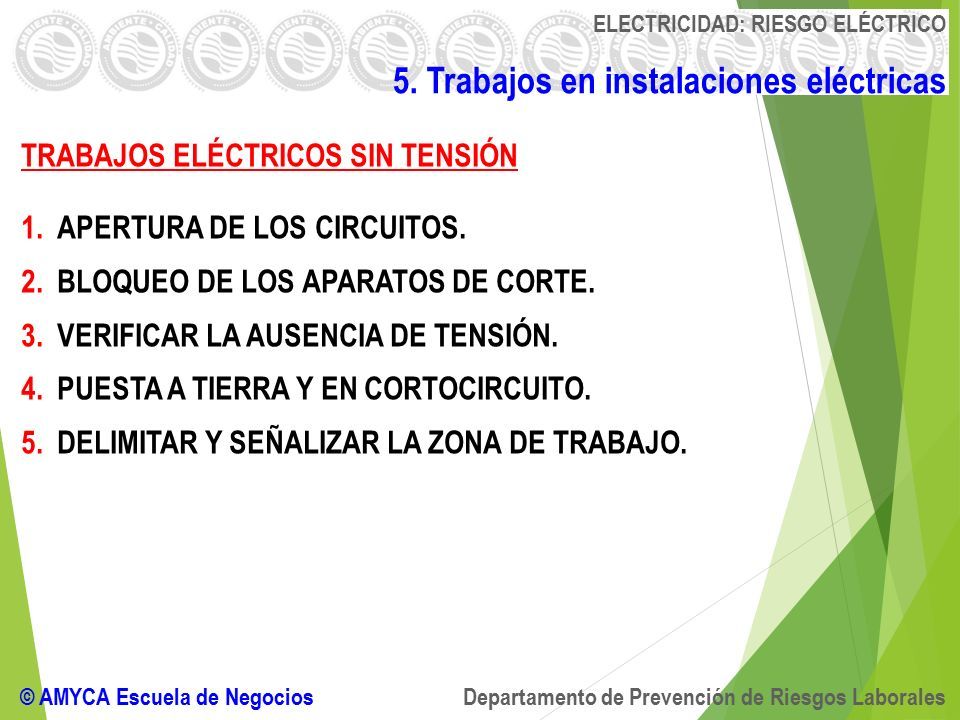

33 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 5. Trabajos en instalaciones eléctricas TRABAJOS ELÉCTRICOS SIN TENSIÓN 1.APERTURA DE LOS CIRCUITOS. 2.BLOQUEO DE LOS APARATOS DE CORTE. 3.VERIFICAR LA AUSENCIA DE TENSIÓN. 4.PUESTA A TIERRA Y EN CORTOCIRCUITO. 5.DELIMITAR Y SEÑALIZAR LA ZONA DE TRABAJO.

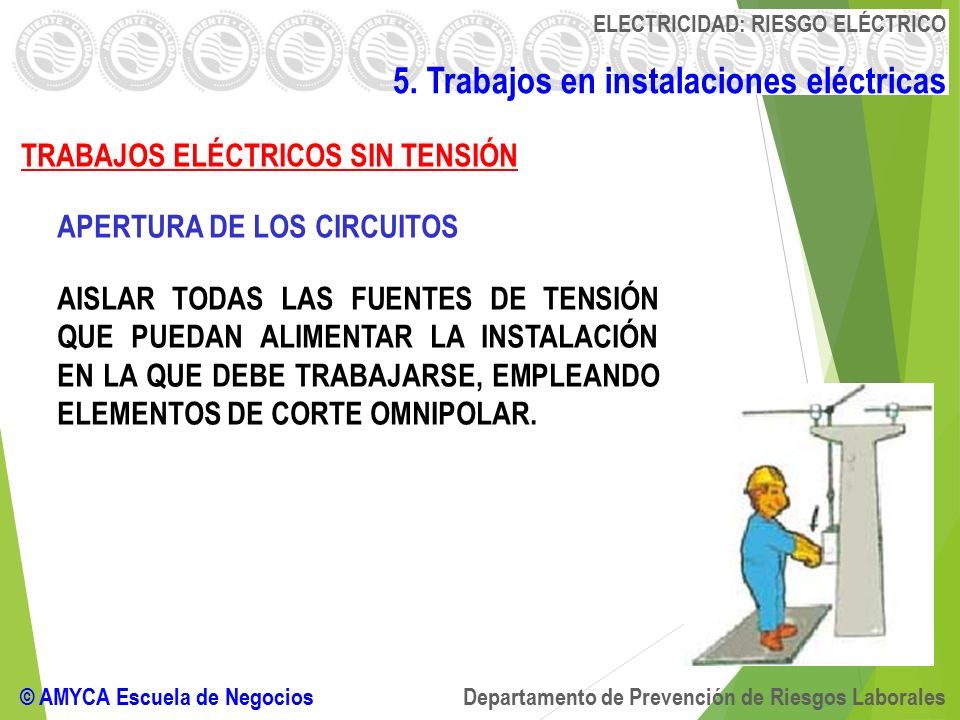

34 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 5. Trabajos en instalaciones eléctricas TRABAJOS ELÉCTRICOS SIN TENSIÓN APERTURA DE LOS CIRCUITOS AISLAR TODAS LAS FUENTES DE TENSIÓN QUE PUEDAN ALIMENTAR LA INSTALACIÓN EN LA QUE DEBE TRABAJARSE, EMPLEANDO ELEMENTOS DE CORTE OMNIPOLAR.

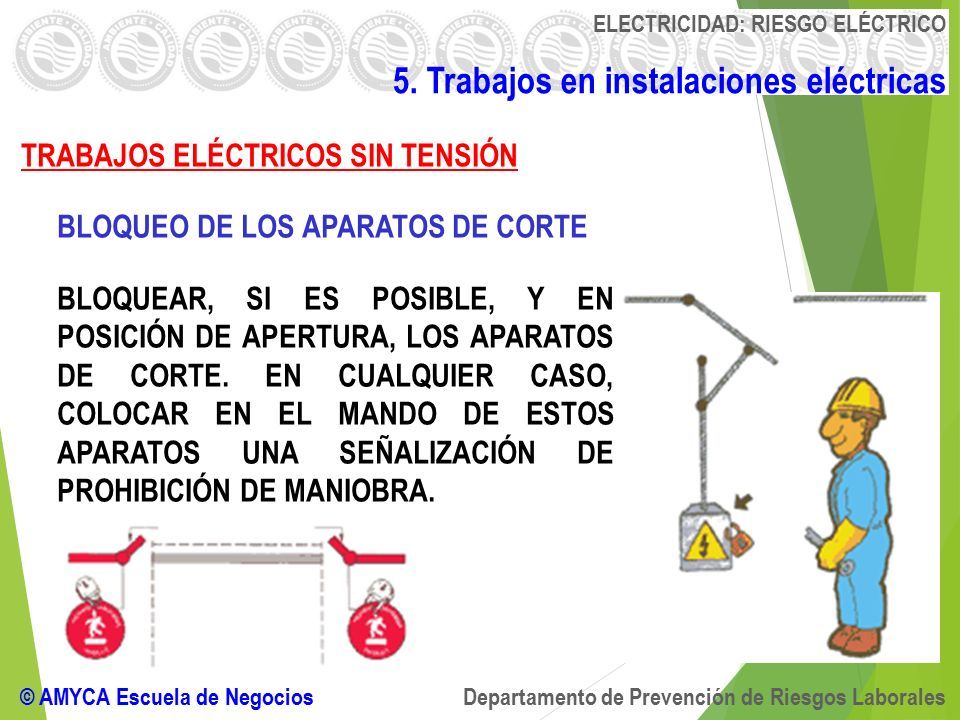

35 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 5. Trabajos en instalaciones eléctricas TRABAJOS ELÉCTRICOS SIN TENSIÓN BLOQUEO DE LOS APARATOS DE CORTE BLOQUEAR, SI ES POSIBLE, Y EN POSICIÓN DE APERTURA, LOS APARATOS DE CORTE. EN CUALQUIER CASO, COLOCAR EN EL MANDO DE ESTOS APARATOS UNA SEÑALIZACIÓN DE PROHIBICIÓN DE MANIOBRA.

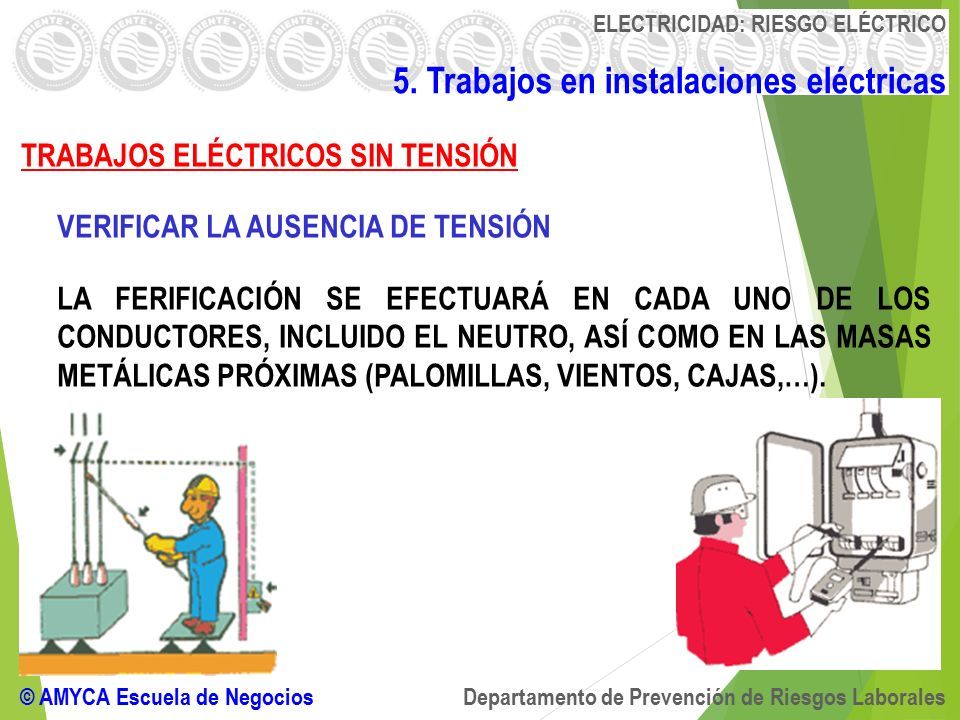

36 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 5. Trabajos en instalaciones eléctricas TRABAJOS ELÉCTRICOS SIN TENSIÓN VERIFICAR LA AUSENCIA DE TENSIÓN LA FERIFICACIÓN SE EFECTUARÁ EN CADA UNO DE LOS CONDUCTORES, INCLUIDO EL NEUTRO, ASÍ COMO EN LAS MASAS METÁLICAS PRÓXIMAS (PALOMILLAS, VIENTOS, CAJAS,…).

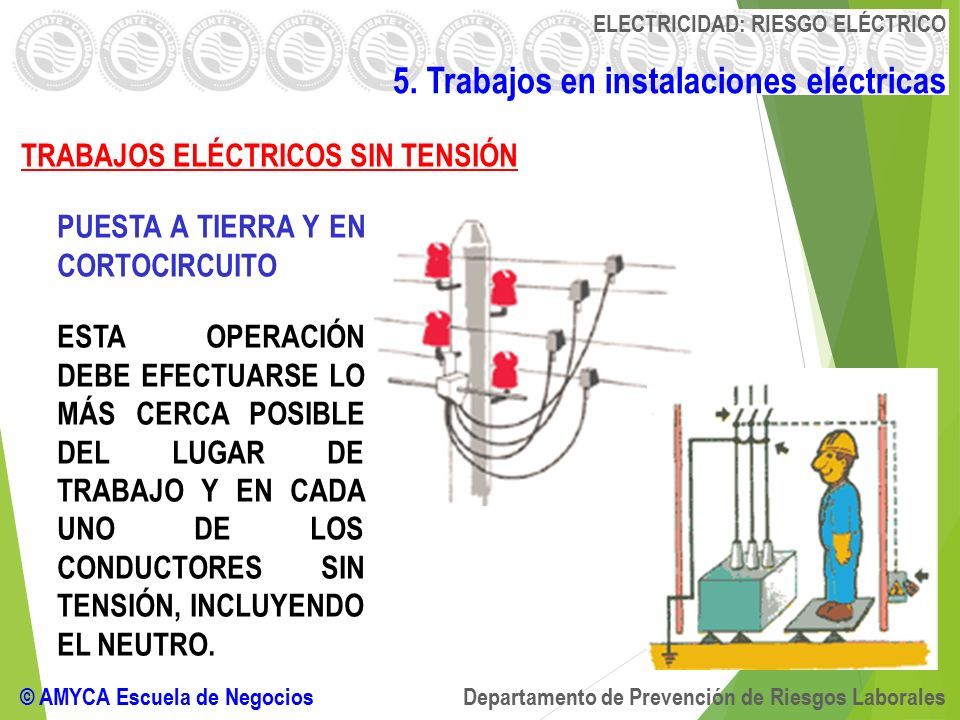

37 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 5. Trabajos en instalaciones eléctricas TRABAJOS ELÉCTRICOS SIN TENSIÓN PUESTA A TIERRA Y EN CORTOCIRCUITO ESTA OPERACIÓN DEBE EFECTUARSE LO MÁS CERCA POSIBLE DEL LUGAR DE TRABAJO Y EN CADA UNO DE LOS CONDUCTORES SIN TENSIÓN, INCLUYENDO EL NEUTRO.

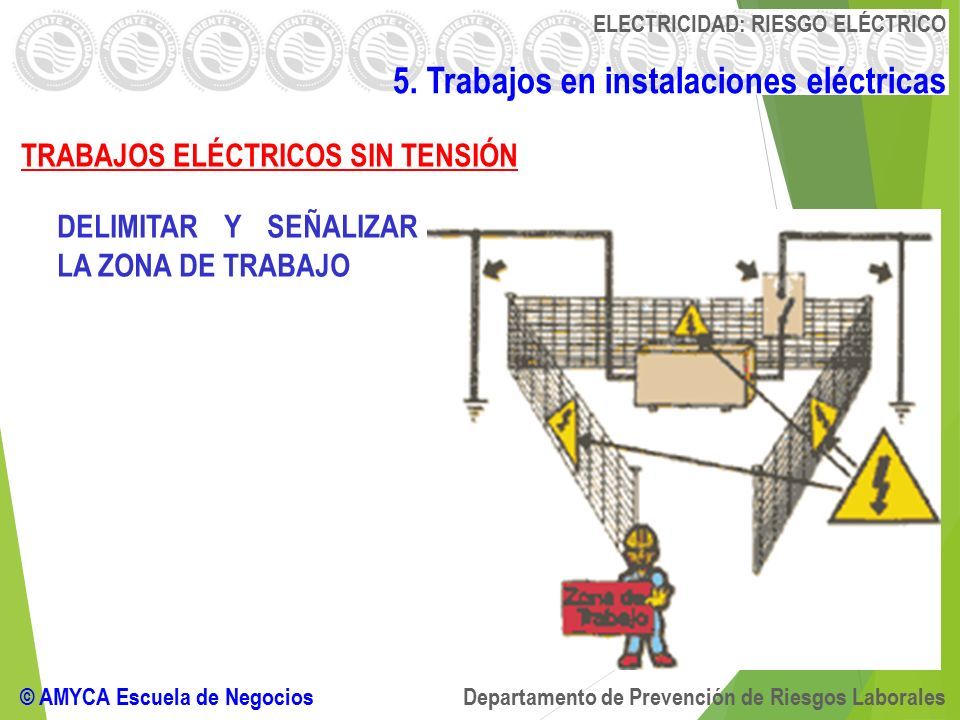

38 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 5. Trabajos en instalaciones eléctricas TRABAJOS ELÉCTRICOS SIN TENSIÓN DELIMITAR Y SEÑALIZAR LA ZONA DE TRABAJO

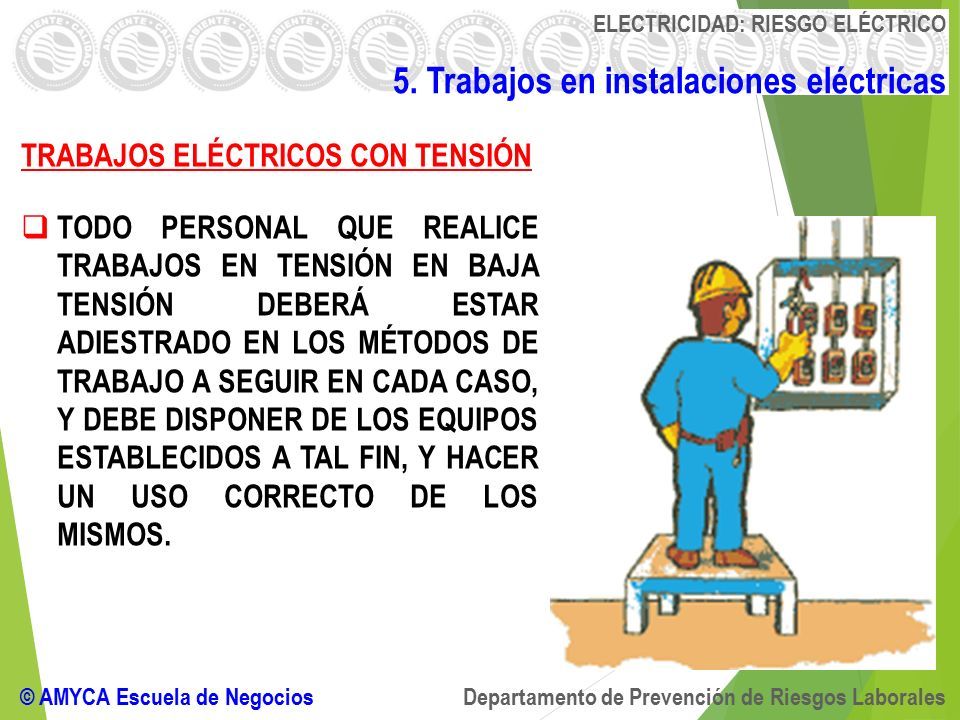

39 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 5. Trabajos en instalaciones eléctricas TRABAJOS ELÉCTRICOS CON TENSIÓN  TODO PERSONAL QUE REALICE TRABAJOS EN TENSIÓN EN BAJA TENSIÓN DEBERÁ ESTAR ADIESTRADO EN LOS MÉTODOS DE TRABAJO A SEGUIR EN CADA CASO, Y DEBE DISPONER DE LOS EQUIPOS ESTABLECIDOS A TAL FIN, Y HACER UN USO CORRECTO DE LOS MISMOS.

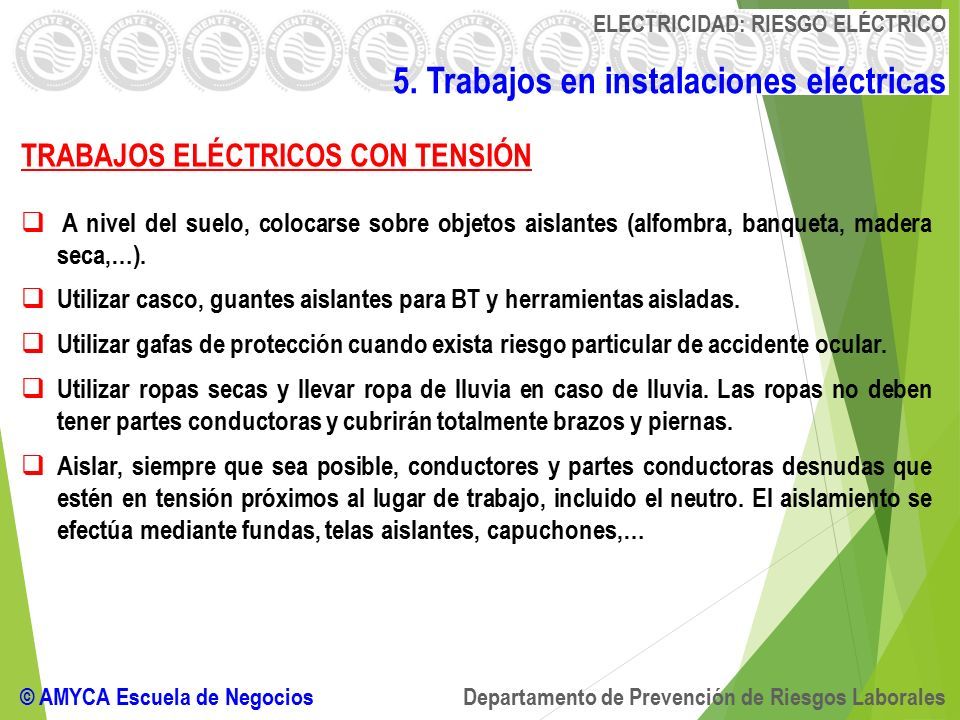

40 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 5. Trabajos en instalaciones eléctricas TRABAJOS ELÉCTRICOS CON TENSIÓN  A nivel del suelo, colocarse sobre objetos aislantes (alfombra, banqueta, madera seca,…).  Utilizar casco, guantes aislantes para BT y herramientas aisladas.  Utilizar gafas de protección cuando exista riesgo particular de accidente ocular.  Utilizar ropas secas y llevar ropa de lluvia en caso de lluvia. Las ropas no deben tener partes conductoras y cubrirán totalmente brazos y piernas.  Aislar, siempre que sea posible, conductores y partes conductoras desnudas que estén en tensión próximos al lugar de trabajo, incluido el neutro. El aislamiento se efectúa mediante fundas, telas aislantes, capuchones,…

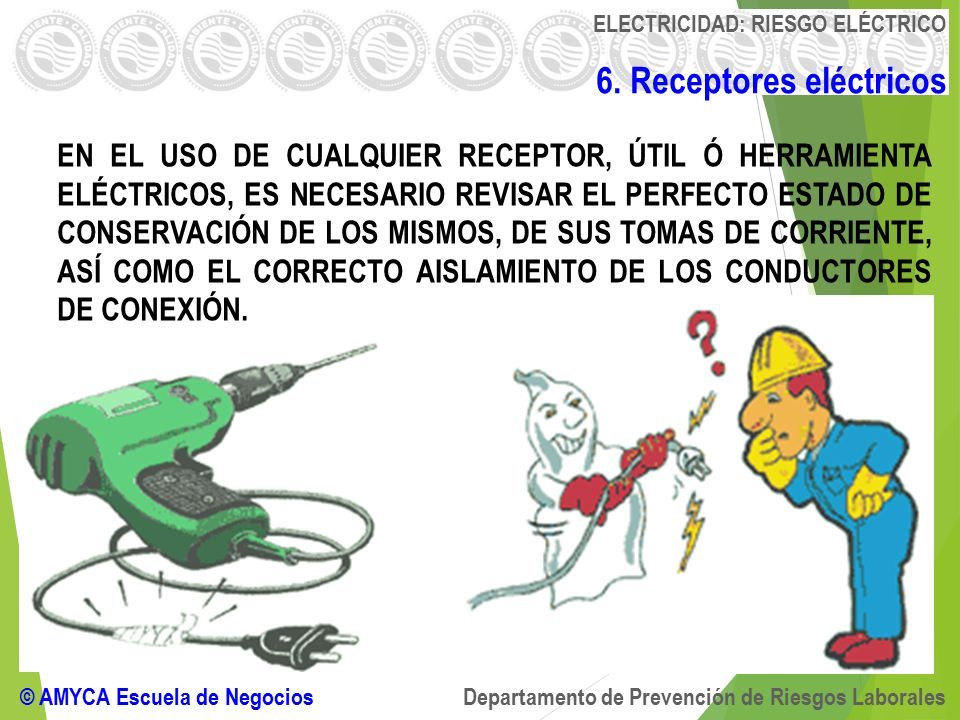

41 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 6. Receptores eléctricos EN EL USO DE CUALQUIER RECEPTOR, ÚTIL Ó HERRAMIENTA ELÉCTRICOS, ES NECESARIO REVISAR EL PERFECTO ESTADO DE CONSERVACIÓN DE LOS MISMOS, DE SUS TOMAS DE CORRIENTE, ASÍ COMO EL CORRECTO AISLAMIENTO DE LOS CONDUCTORES DE CONEXIÓN.

42 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 6. Receptores eléctricos

43 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 7. Peligrosidad de los trabajos en Alta Tensión TIPOS DE INSTALACIONES LAS INSTALACIONES DE ALTA TENSIÓN SE PUEDEN DIVIDIR EN: LÍNEAS AÉREAS. LÍNEAS SUBTERRÁNEAS. CENTROS DE TRANSFORMACIÓN DE INTERIOR (CASETAS). CENTROS DE TRANSFORMACIÓN DE INTEMPERIE (C.T.I.). Fuentes: Reglamento de líneas aéreas de alta tensión. Reglamento de estaciones transformadoras.

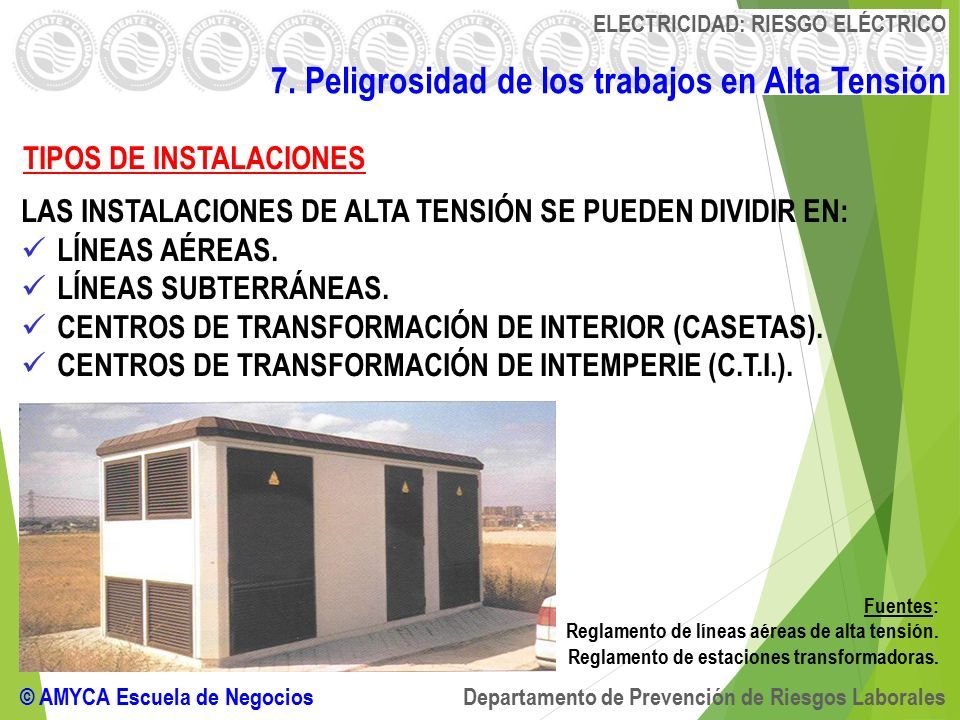

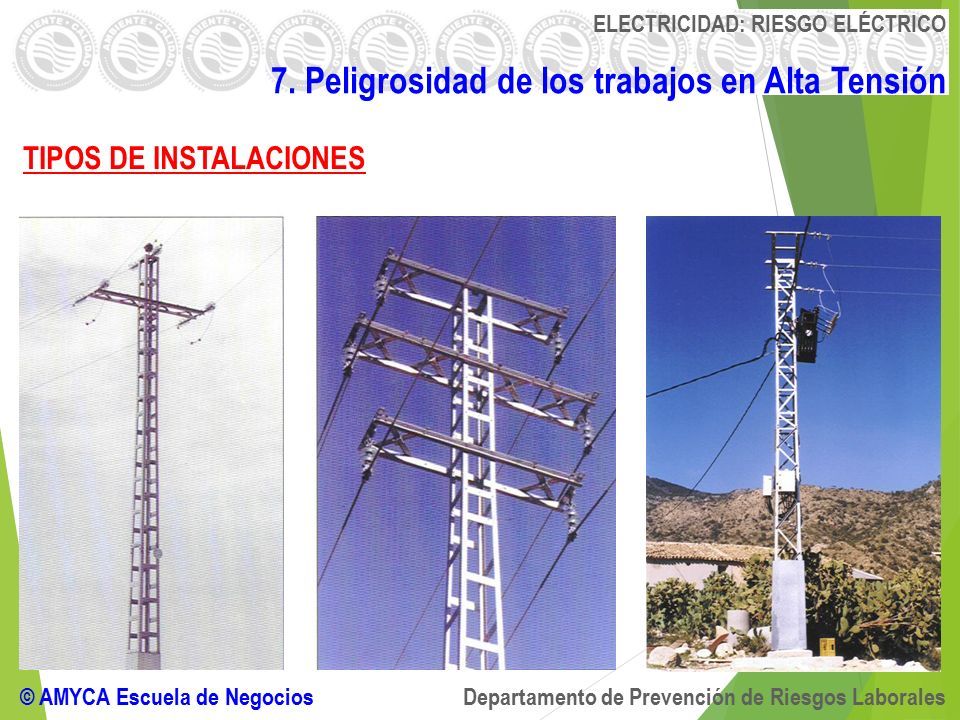

44 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO TIPOS DE INSTALACIONES 7. Peligrosidad de los trabajos en Alta Tensión

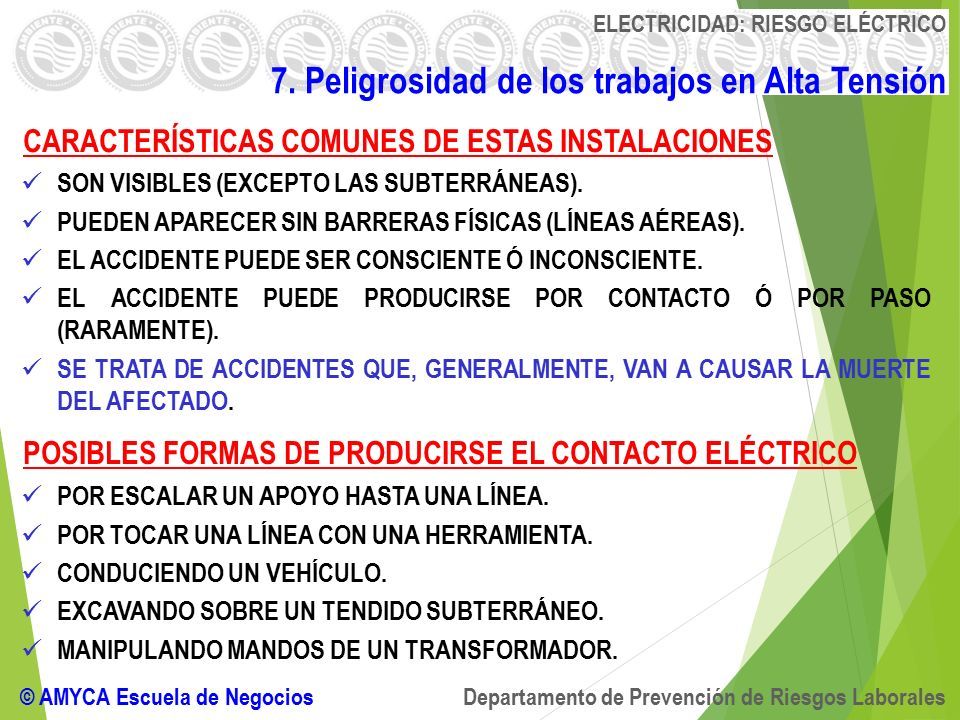

45 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 7. Peligrosidad de los trabajos en Alta Tensión CARACTERÍSTICAS COMUNES DE ESTAS INSTALACIONES SON VISIBLES (EXCEPTO LAS SUBTERRÁNEAS). PUEDEN APARECER SIN BARRERAS FÍSICAS (LÍNEAS AÉREAS). EL ACCIDENTE PUEDE SER CONSCIENTE Ó INCONSCIENTE. EL ACCIDENTE PUEDE PRODUCIRSE POR CONTACTO Ó POR PASO (RARAMENTE). SE TRATA DE ACCIDENTES QUE, GENERALMENTE, VAN A CAUSAR LA MUERTE DEL AFECTADO. POSIBLES FORMAS DE PRODUCIRSE EL CONTACTO ELÉCTRICO POR ESCALAR UN APOYO HASTA UNA LÍNEA. POR TOCAR UNA LÍNEA CON UNA HERRAMIENTA. CONDUCIENDO UN VEHÍCULO. EXCAVANDO SOBRE UN TENDIDO SUBTERRÁNEO. MANIPULANDO MANDOS DE UN TRANSFORMADOR.

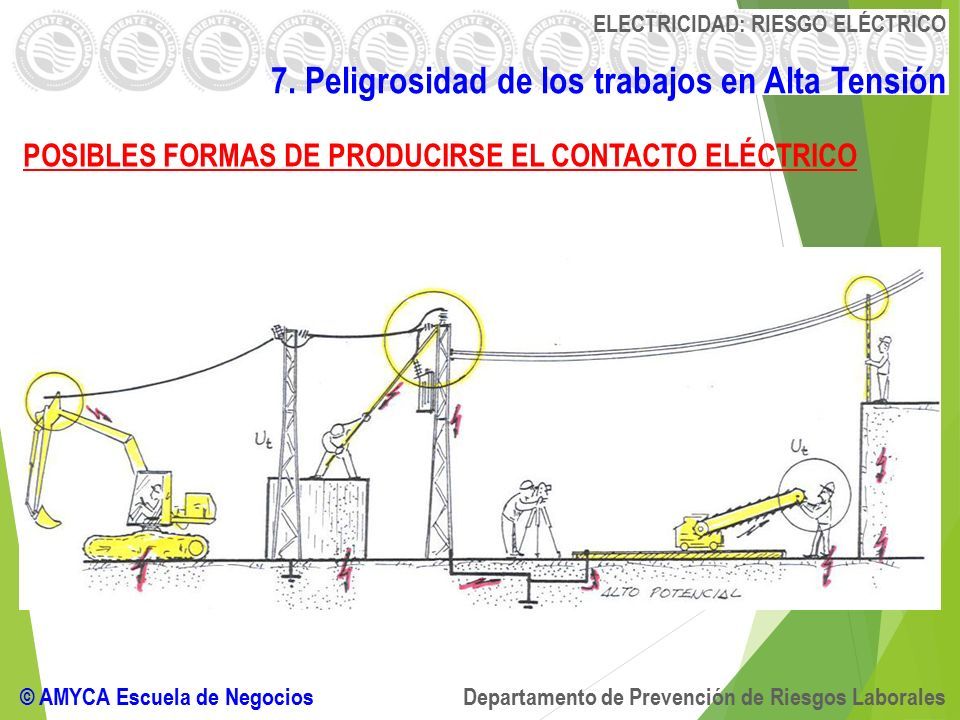

46 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 7. Peligrosidad de los trabajos en Alta Tensión POSIBLES FORMAS DE PRODUCIRSE EL CONTACTO ELÉCTRICO

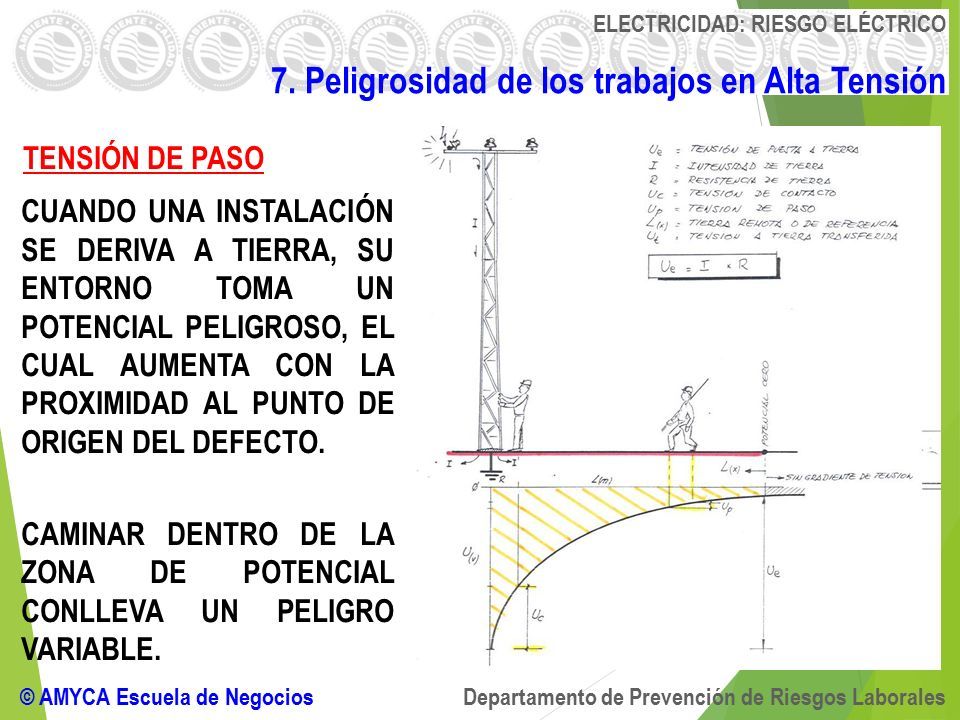

47 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 7. Peligrosidad de los trabajos en Alta Tensión TENSIÓN DE PASO CUANDO UNA INSTALACIÓN SE DERIVA A TIERRA, SU ENTORNO TOMA UN POTENCIAL PELIGROSO, EL CUAL AUMENTA CON LA PROXIMIDAD AL PUNTO DE ORIGEN DEL DEFECTO. CAMINAR DENTRO DE LA ZONA DE POTENCIAL CONLLEVA UN PELIGRO VARIABLE.

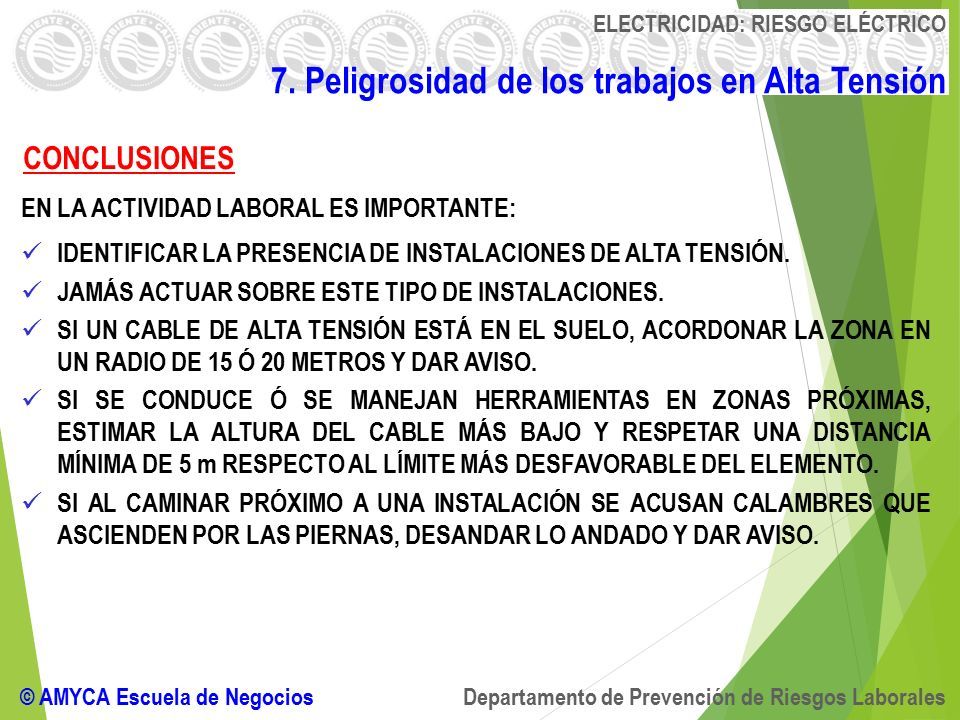

48 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 7. Peligrosidad de los trabajos en Alta Tensión EN LA ACTIVIDAD LABORAL ES IMPORTANTE: CONCLUSIONES IDENTIFICAR LA PRESENCIA DE INSTALACIONES DE ALTA TENSIÓN. JAMÁS ACTUAR SOBRE ESTE TIPO DE INSTALACIONES. SI UN CABLE DE ALTA TENSIÓN ESTÁ EN EL SUELO, ACORDONAR LA ZONA EN UN RADIO DE 15 Ó 20 METROS Y DAR AVISO. SI SE CONDUCE Ó SE MANEJAN HERRAMIENTAS EN ZONAS PRÓXIMAS, ESTIMAR LA ALTURA DEL CABLE MÁS BAJO Y RESPETAR UNA DISTANCIA MÍNIMA DE 5 m RESPECTO AL LÍMITE MÁS DESFAVORABLE DEL ELEMENTO. SI AL CAMINAR PRÓXIMO A UNA INSTALACIÓN SE ACUSAN CALAMBRES QUE ASCIENDEN POR LAS PIERNAS, DESANDAR LO ANDADO Y DAR AVISO.

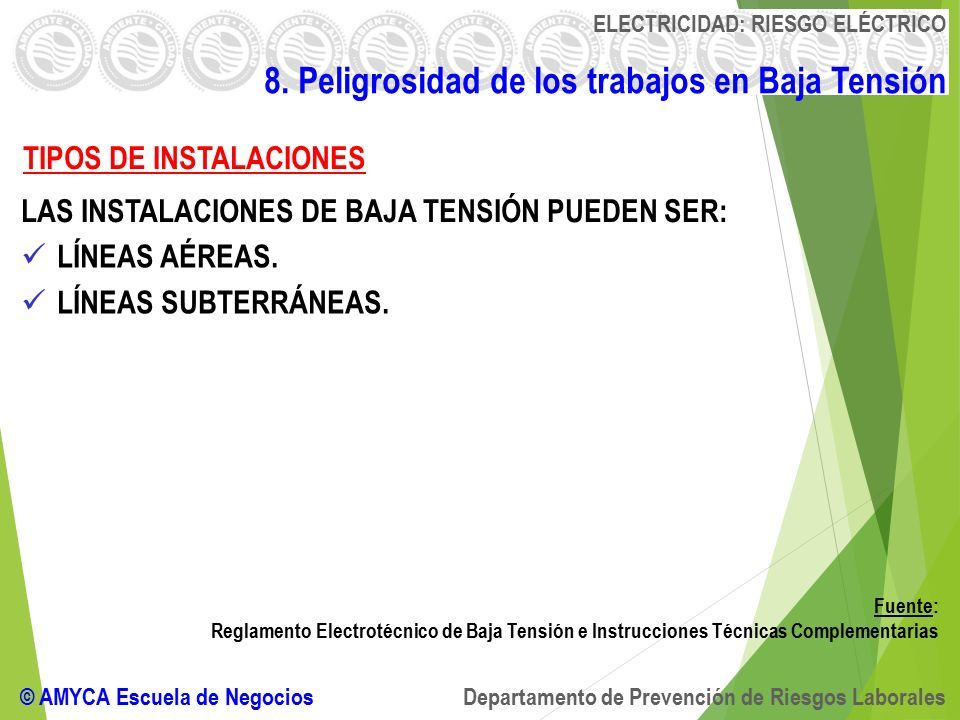

49 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 8. Peligrosidad de los trabajos en Baja Tensión LAS INSTALACIONES DE BAJA TENSIÓN PUEDEN SER: TIPOS DE INSTALACIONES LÍNEAS AÉREAS. LÍNEAS SUBTERRÁNEAS. Fuente: Reglamento Electrotécnico de Baja Tensión e Instrucciones Técnicas Complementarias

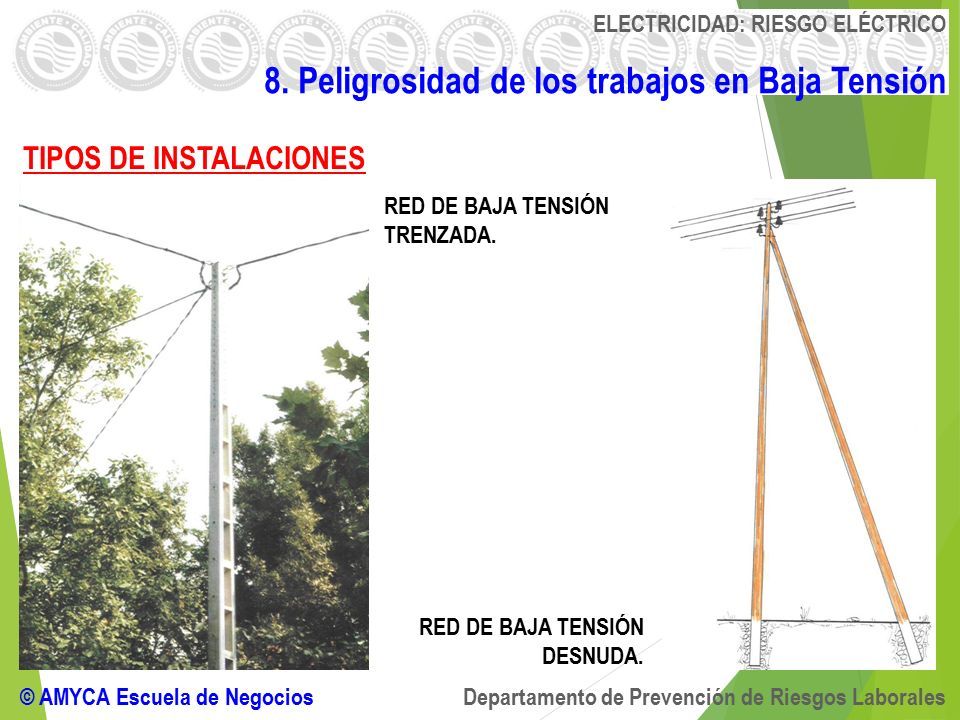

50 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 8. Peligrosidad de los trabajos en Baja Tensión TIPOS DE INSTALACIONES RED DE BAJA TENSIÓN TRENZADA. RED DE BAJA TENSIÓN DESNUDA.

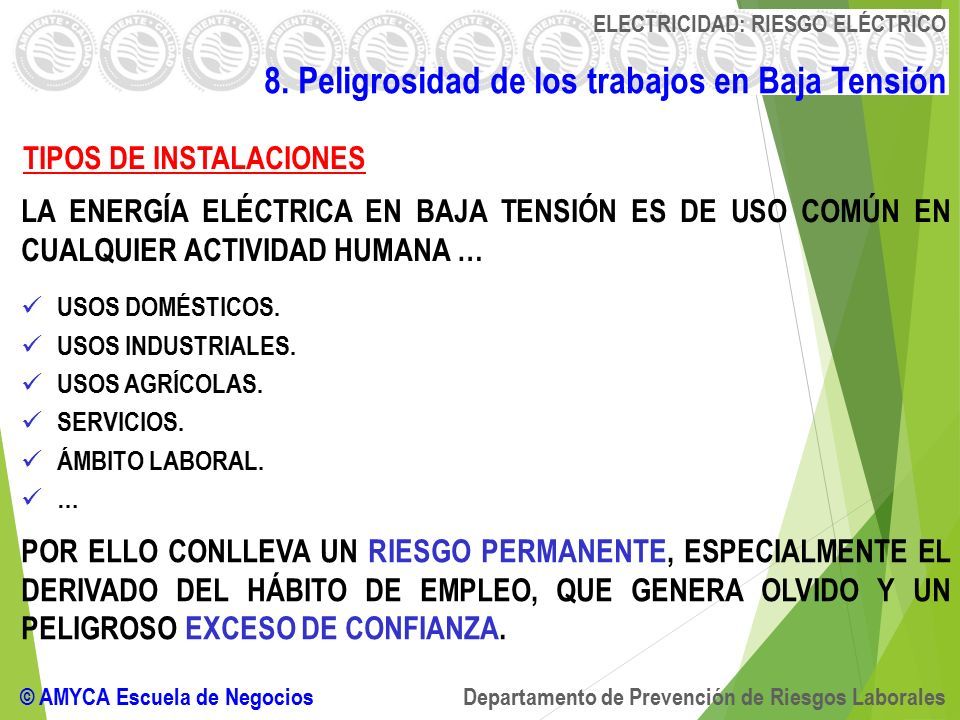

51 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 8. Peligrosidad de los trabajos en Baja Tensión LA ENERGÍA ELÉCTRICA EN BAJA TENSIÓN ES DE USO COMÚN EN CUALQUIER ACTIVIDAD HUMANA … TIPOS DE INSTALACIONES USOS DOMÉSTICOS. USOS INDUSTRIALES. USOS AGRÍCOLAS. SERVICIOS. ÁMBITO LABORAL. … POR ELLO CONLLEVA UN RIESGO PERMANENTE, ESPECIALMENTE EL DERIVADO DEL HÁBITO DE EMPLEO, QUE GENERA OLVIDO Y UN PELIGROSO EXCESO DE CONFIANZA.

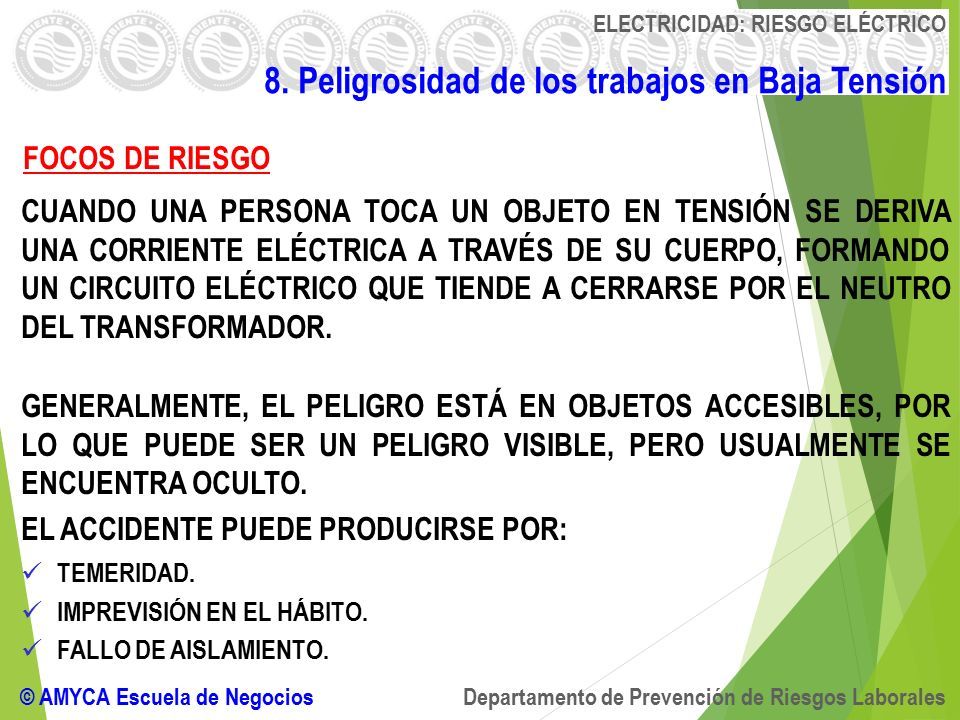

52 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO CUANDO UNA PERSONA TOCA UN OBJETO EN TENSIÓN SE DERIVA UNA CORRIENTE ELÉCTRICA A TRAVÉS DE SU CUERPO, FORMANDO UN CIRCUITO ELÉCTRICO QUE TIENDE A CERRARSE POR EL NEUTRO DEL TRANSFORMADOR. 8. Peligrosidad de los trabajos en Baja Tensión GENERALMENTE, EL PELIGRO ESTÁ EN OBJETOS ACCESIBLES, POR LO QUE PUEDE SER UN PELIGRO VISIBLE, PERO USUALMENTE SE ENCUENTRA OCULTO. EL ACCIDENTE PUEDE PRODUCIRSE POR: FOCOS DE RIESGO TEMERIDAD. IMPREVISIÓN EN EL HÁBITO. FALLO DE AISLAMIENTO.

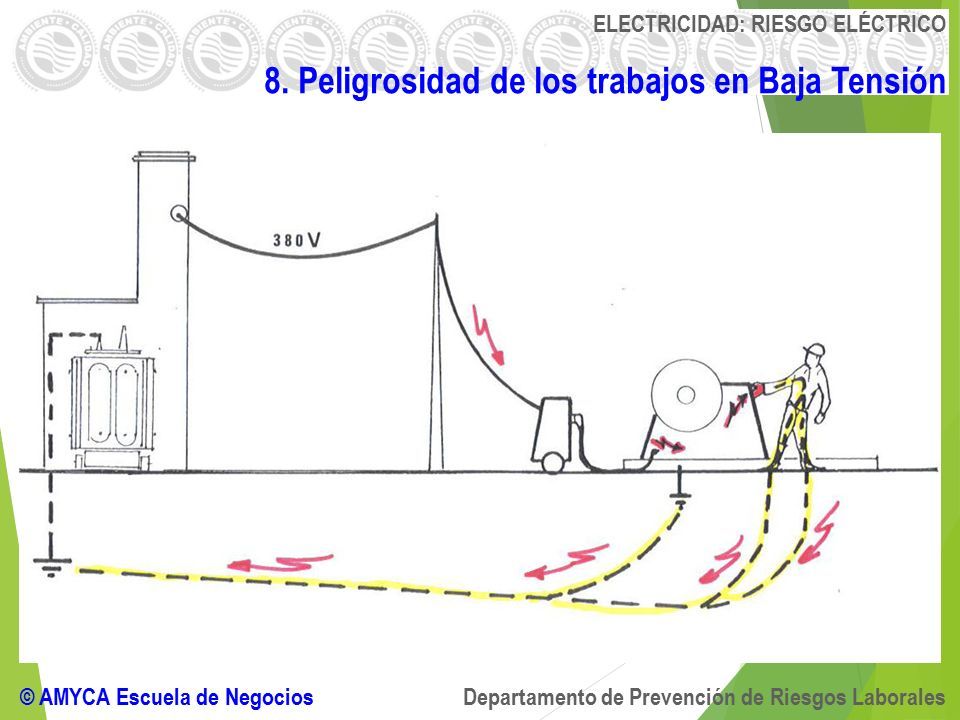

53 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 8. Peligrosidad de los trabajos en Baja Tensión

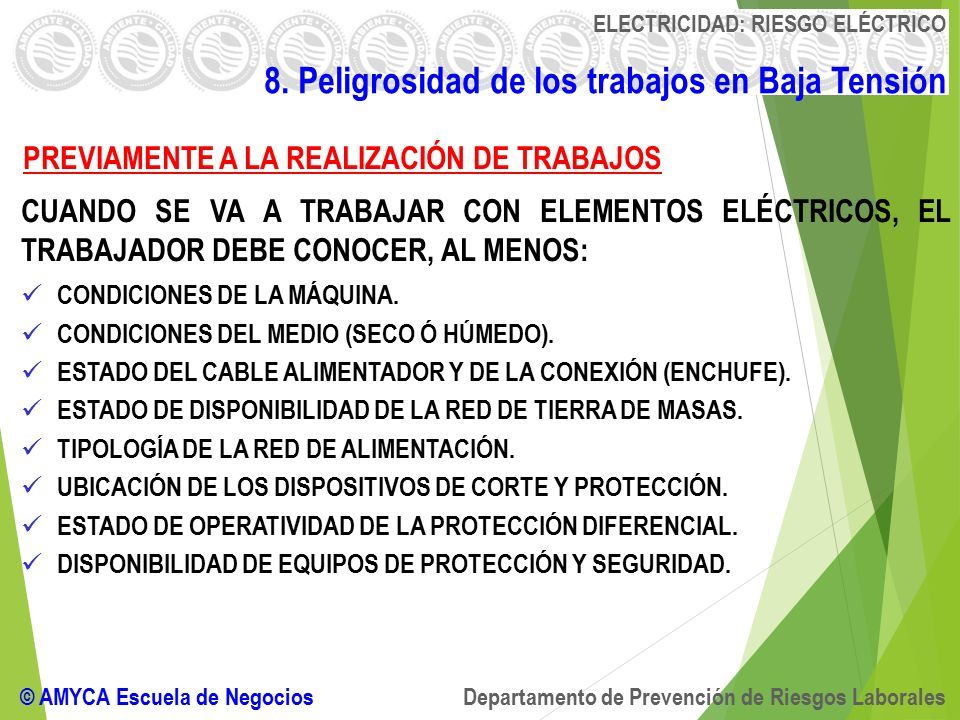

54 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 8. Peligrosidad de los trabajos en Baja Tensión CUANDO SE VA A TRABAJAR CON ELEMENTOS ELÉCTRICOS, EL TRABAJADOR DEBE CONOCER, AL MENOS: PREVIAMENTE A LA REALIZACIÓN DE TRABAJOS CONDICIONES DE LA MÁQUINA. CONDICIONES DEL MEDIO (SECO Ó HÚMEDO). ESTADO DEL CABLE ALIMENTADOR Y DE LA CONEXIÓN (ENCHUFE). ESTADO DE DISPONIBILIDAD DE LA RED DE TIERRA DE MASAS. TIPOLOGÍA DE LA RED DE ALIMENTACIÓN. UBICACIÓN DE LOS DISPOSITIVOS DE CORTE Y PROTECCIÓN. ESTADO DE OPERATIVIDAD DE LA PROTECCIÓN DIFERENCIAL. DISPONIBILIDAD DE EQUIPOS DE PROTECCIÓN Y SEGURIDAD.

55 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 8. Peligrosidad de los trabajos en Baja Tensión LA APERTURA DE UN ARMARIO DE DISTRIBUCIÓN EN EL QUE EXISTAN ELEMENTOS EN TENSIÓN ACCESIBLES ES UNA OPERACIÓN CON RIESGO ELÉCTRICO. ARMARIOS ELÉCTRICOS

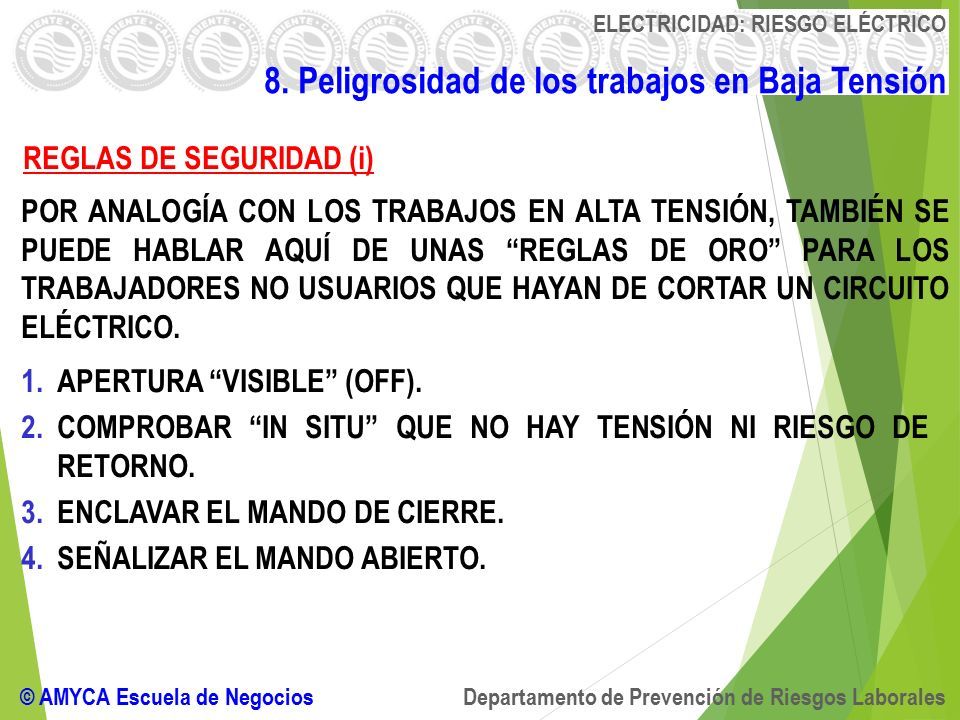

56 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 8. Peligrosidad de los trabajos en Baja Tensión POR ANALOGÍA CON LOS TRABAJOS EN ALTA TENSIÓN, TAMBIÉN SE PUEDE HABLAR AQUÍ DE UNAS “REGLAS DE ORO” PARA LOS TRABAJADORES NO USUARIOS QUE HAYAN DE CORTAR UN CIRCUITO ELÉCTRICO. REGLAS DE SEGURIDAD (i) 1.APERTURA “VISIBLE” (OFF). 2.COMPROBAR “IN SITU” QUE NO HAY TENSIÓN NI RIESGO DE RETORNO. 3.ENCLAVAR EL MANDO DE CIERRE. 4.SEÑALIZAR EL MANDO ABIERTO.

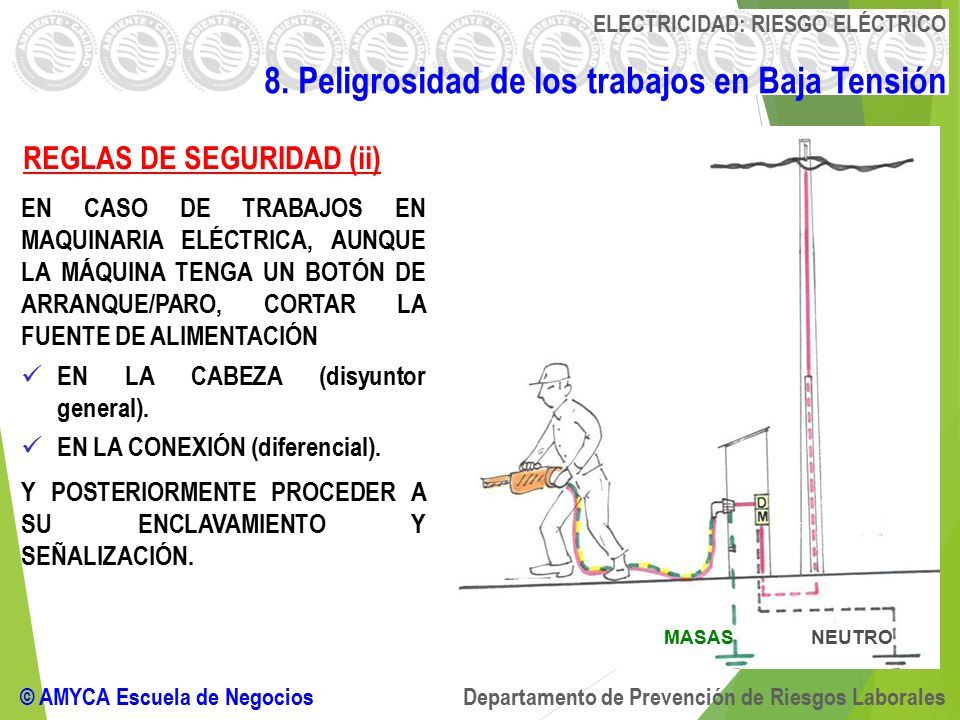

57 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 8. Peligrosidad de los trabajos en Baja Tensión EN CASO DE TRABAJOS EN MAQUINARIA ELÉCTRICA, AUNQUE LA MÁQUINA TENGA UN BOTÓN DE ARRANQUE/PARO, CORTAR LA FUENTE DE ALIMENTACIÓN EN LA CABEZA (disyuntor general). EN LA CONEXIÓN (diferencial). NEUTROMASAS REGLAS DE SEGURIDAD (ii) Y POSTERIORMENTE PROCEDER A SU ENCLAVAMIENTO Y SEÑALIZACIÓN.

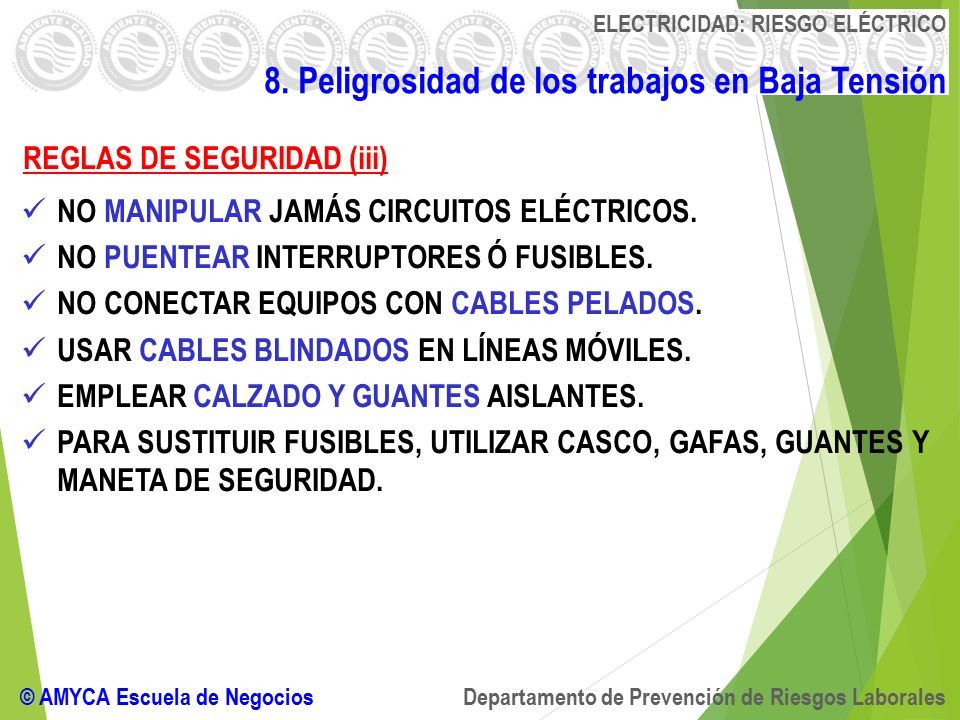

58 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 8. Peligrosidad de los trabajos en Baja Tensión NO MANIPULAR JAMÁS CIRCUITOS ELÉCTRICOS. NO PUENTEAR INTERRUPTORES Ó FUSIBLES. NO CONECTAR EQUIPOS CON CABLES PELADOS. USAR CABLES BLINDADOS EN LÍNEAS MÓVILES. EMPLEAR CALZADO Y GUANTES AISLANTES. PARA SUSTITUIR FUSIBLES, UTILIZAR CASCO, GAFAS, GUANTES Y MANETA DE SEGURIDAD. REGLAS DE SEGURIDAD (iii)

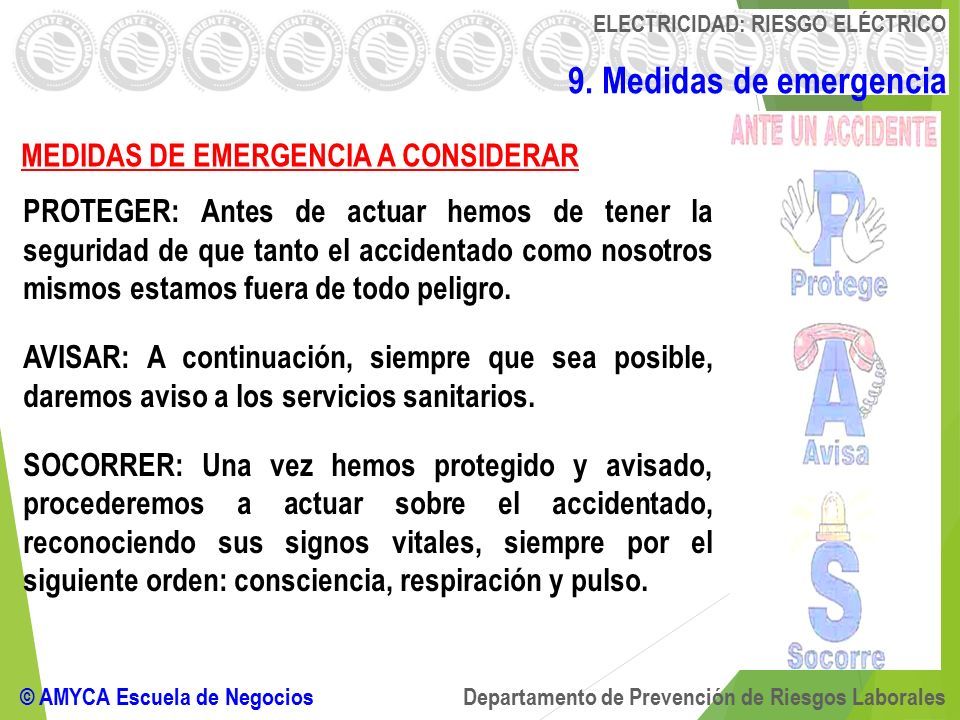

59 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 9. Medidas de emergencia MEDIDAS DE EMERGENCIA A CONSIDERAR PROTEGER: Antes de actuar hemos de tener la seguridad de que tanto el accidentado como nosotros mismos estamos fuera de todo peligro. AVISAR: A continuación, siempre que sea posible, daremos aviso a los servicios sanitarios. SOCORRER: Una vez hemos protegido y avisado, procederemos a actuar sobre el accidentado, reconociendo sus signos vitales, siempre por el siguiente orden: consciencia, respiración y pulso.

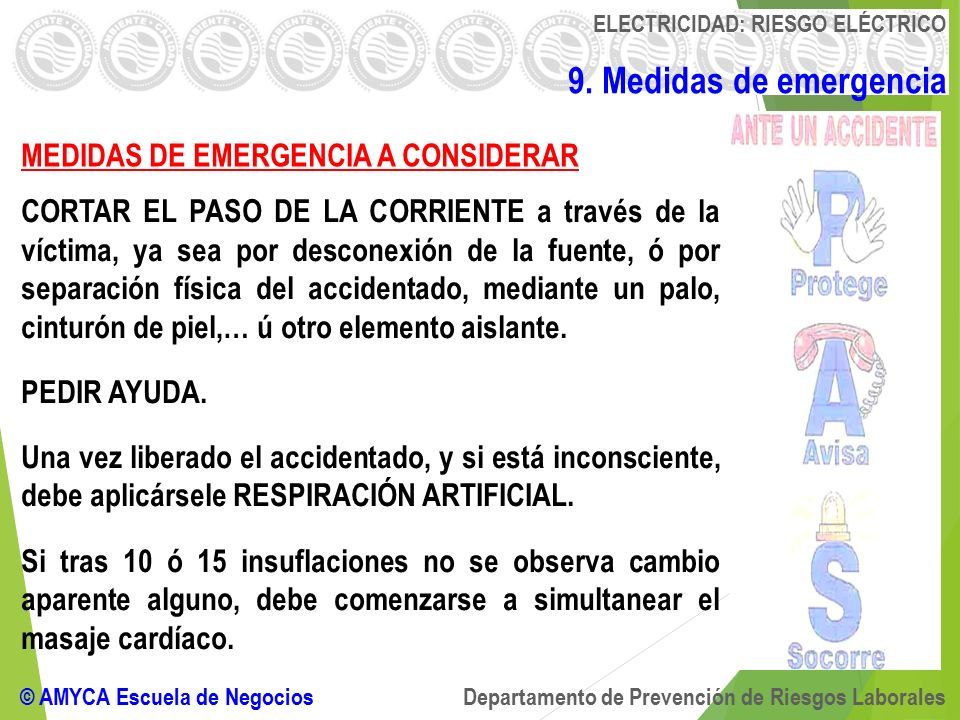

60 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO MEDIDAS DE EMERGENCIA A CONSIDERAR CORTAR EL PASO DE LA CORRIENTE a través de la víctima, ya sea por desconexión de la fuente, ó por separación física del accidentado, mediante un palo, cinturón de piel,… ú otro elemento aislante. PEDIR AYUDA. Una vez liberado el accidentado, y si está inconsciente, debe aplicársele RESPIRACIÓN ARTIFICIAL. Si tras 10 ó 15 insuflaciones no se observa cambio aparente alguno, debe comenzarse a simultanear el masaje cardíaco. 9. Medidas de emergencia

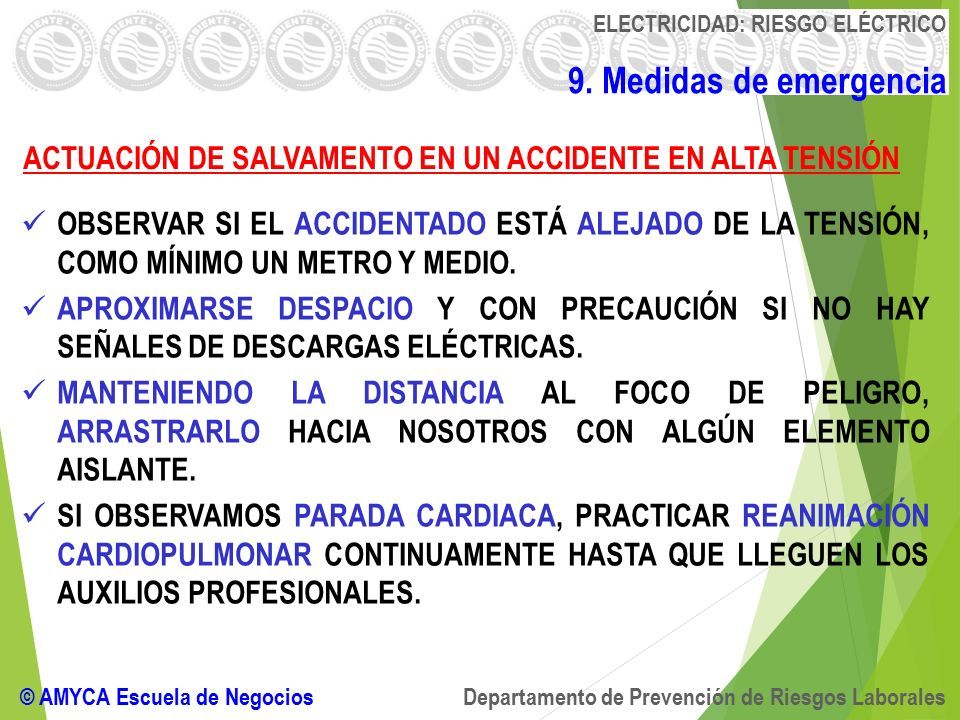

61 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO ACTUACIÓN DE SALVAMENTO EN UN ACCIDENTE EN ALTA TENSIÓN OBSERVAR SI EL ACCIDENTADO ESTÁ ALEJADO DE LA TENSIÓN, COMO MÍNIMO UN METRO Y MEDIO. APROXIMARSE DESPACIO Y CON PRECAUCIÓN SI NO HAY SEÑALES DE DESCARGAS ELÉCTRICAS. MANTENIENDO LA DISTANCIA AL FOCO DE PELIGRO, ARRASTRARLO HACIA NOSOTROS CON ALGÚN ELEMENTO AISLANTE. SI OBSERVAMOS PARADA CARDIACA, PRACTICAR REANIMACIÓN CARDIOPULMONAR CONTINUAMENTE HASTA QUE LLEGUEN LOS AUXILIOS PROFESIONALES. 9. Medidas de emergencia

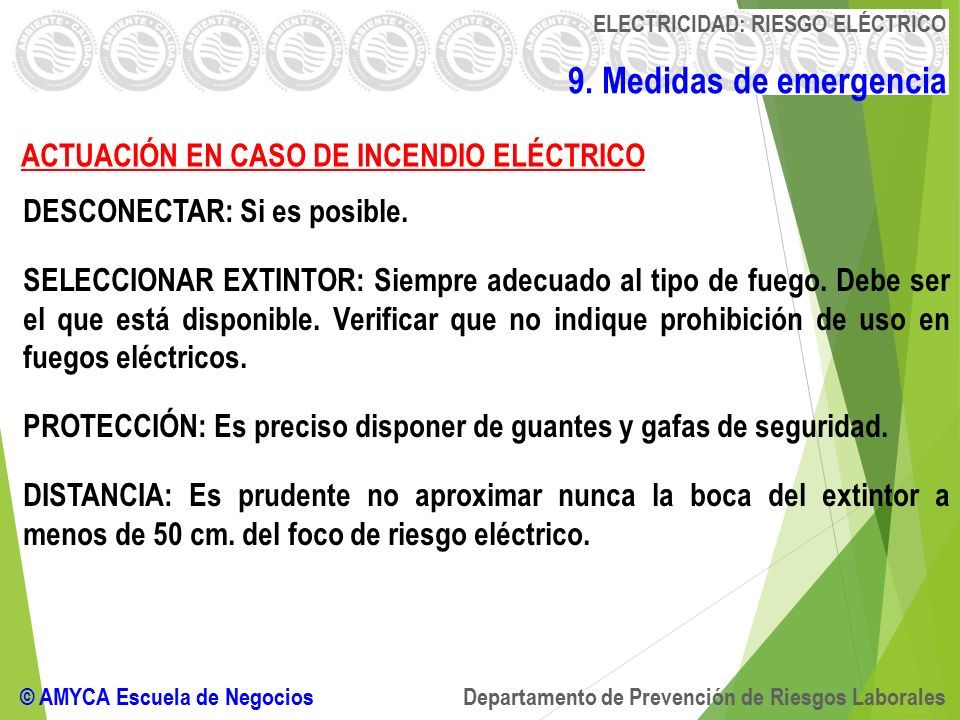

62 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO 9. Medidas de emergencia ACTUACIÓN EN CASO DE INCENDIO ELÉCTRICO DESCONECTAR: Si es posible. SELECCIONAR EXTINTOR: Siempre adecuado al tipo de fuego. Debe ser el que está disponible. Verificar que no indique prohibición de uso en fuegos eléctricos. PROTECCIÓN: Es preciso disponer de guantes y gafas de seguridad. DISTANCIA: Es prudente no aproximar nunca la boca del extintor a menos de 50 cm. del foco de riesgo eléctrico.

63 © AMYCA Escuela de NegociosDepartamento de Prevención de Riesgos Laborales ELECTRICIDAD: RIESGO ELÉCTRICO Esta colección de diapositivas está basada en los apuntes del PROFESOR E INGENIERO DON JOSÉ ROBLES SEVILLA, colaborador de AMYCA ESCUELA DE NEGOCIOS, y ha sido reelaborada en su memoria, como apoyo para la formación de los alumnos del Máster de Prevención de Riesgos Laborales. Se ruega se evite su reproducción.
