1 Xavi Fabregat 4tA Karim Atsailali 4tA
XARXES LOCALS Xavi Fabregat 4tA Karim Atsailali 4tA

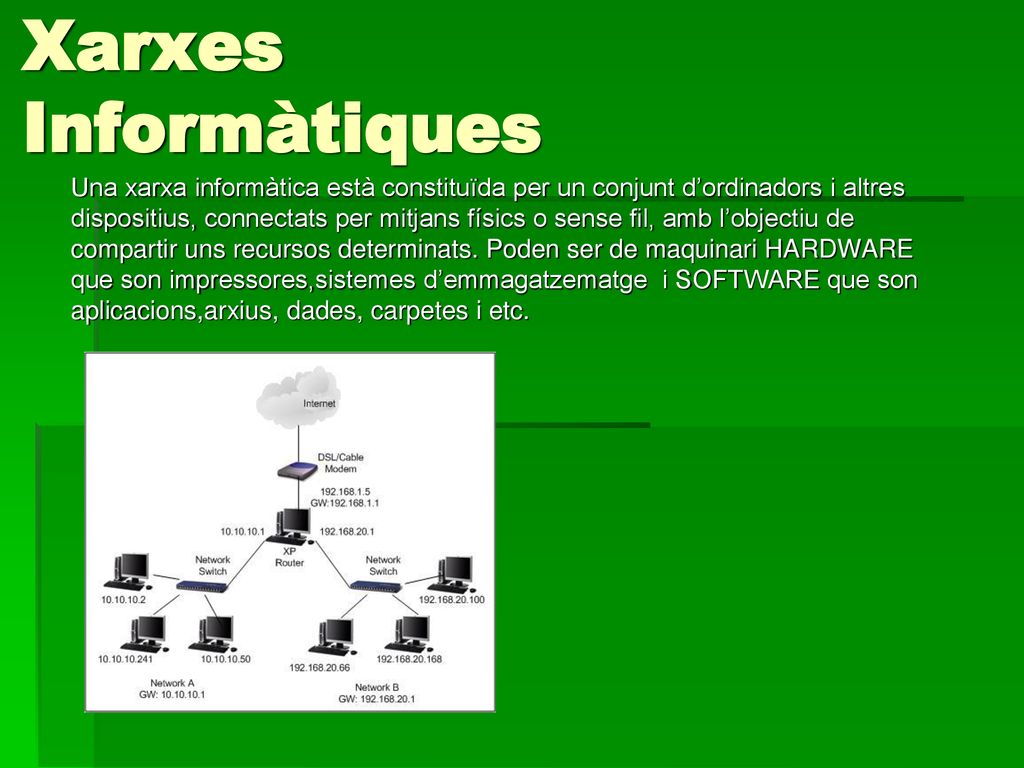

2 Xarxes Informàtiques Una xarxa informàtica està constituïda per un conjunt d’ordinadors i altres dispositius, connectats per mitjans físics o sense fil, amb l’objectiu de compartir uns recursos determinats. Poden ser de maquinari HARDWARE que son impressores,sistemes d’emmagatzematge i SOFTWARE que son aplicacions,arxius, dades, carpetes i etc.

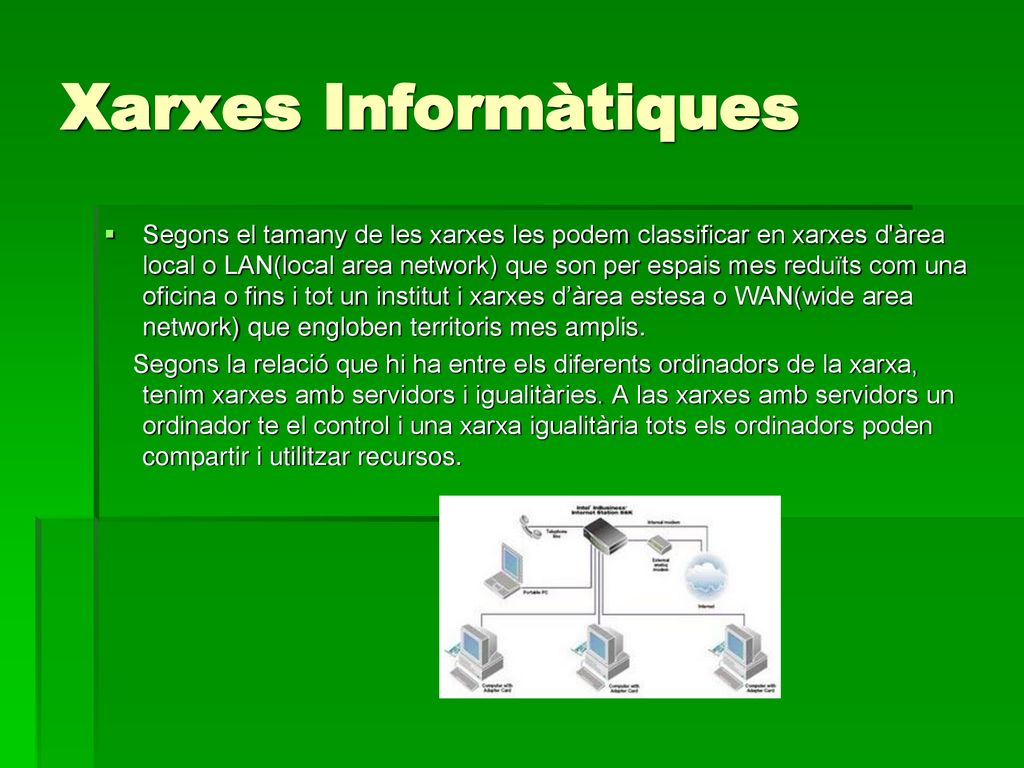

3 Xarxes Informàtiques Segons el tamany de les xarxes les podem classificar en xarxes d'àrea local o LAN(local area network) que son per espais mes reduïts com una oficina o fins i tot un institut i xarxes d’àrea estesa o WAN(wide area network) que engloben territoris mes amplis. Segons la relació que hi ha entre els diferents ordinadors de la xarxa, tenim xarxes amb servidors i igualitàries. A las xarxes amb servidors un ordinador te el control i una xarxa igualitària tots els ordinadors poden compartir i utilitzar recursos.

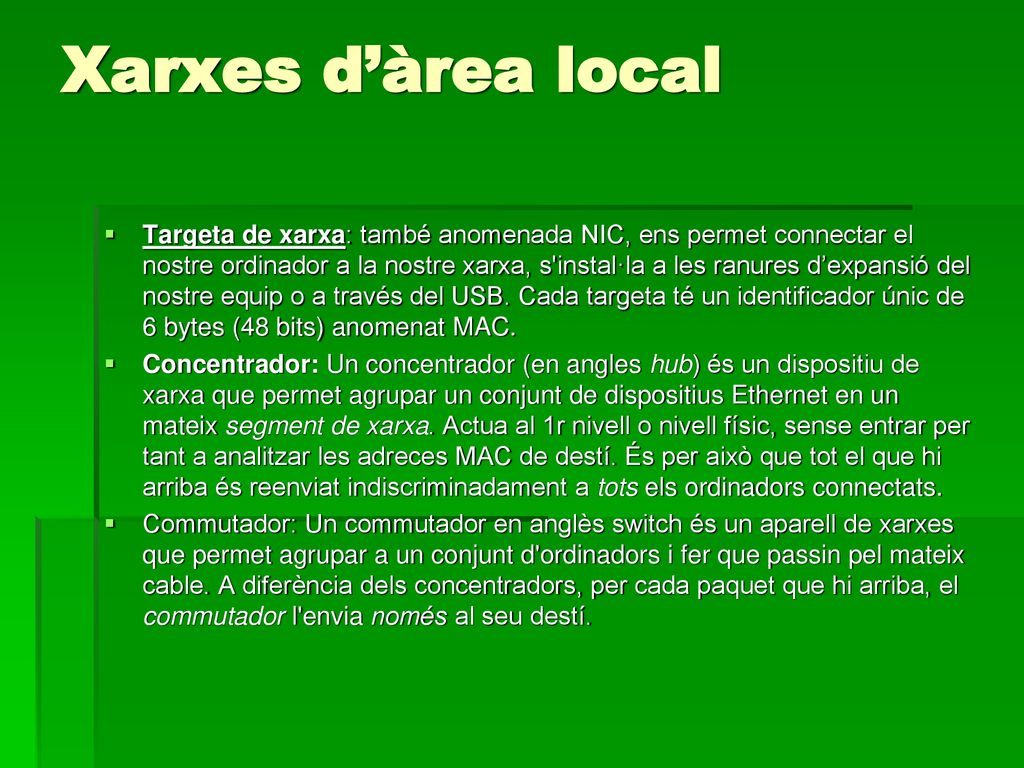

4 Xarxes d’àrea local Targeta de xarxa: també anomenada NIC, ens permet connectar el nostre ordinador a la nostre xarxa, s'instal·la a les ranures d’expansió del nostre equip o a través del USB. Cada targeta té un identificador únic de 6 bytes (48 bits) anomenat MAC. Concentrador: Un concentrador (en angles hub) és un dispositiu de xarxa que permet agrupar un conjunt de dispositius Ethernet en un mateix segment de xarxa. Actua al 1r nivell o nivell físic, sense entrar per tant a analitzar les adreces MAC de destí. És per això que tot el que hi arriba és reenviat indiscriminadament a tots els ordinadors connectats. Commutador: Un commutador en anglès switch és un aparell de xarxes que permet agrupar a un conjunt d'ordinadors i fer que passin pel mateix cable. A diferència dels concentradors, per cada paquet que hi arriba, el commutador l'envia només al seu destí.

5 L’encaminador: També anomenat router, és un dispositiu que permet interconnectar xarxes que operen amb una capa de xarxa diferent. Com funciona a nivell de xarxa dels protocols de comunicació en els nivells superiors, a banda i banda de l'encaminador, han de ser iguals. El cablejat estructurat: Es un suport físic per on passa tota la informació , utilitzant cables de parells trenats o a través de feixos de llum.

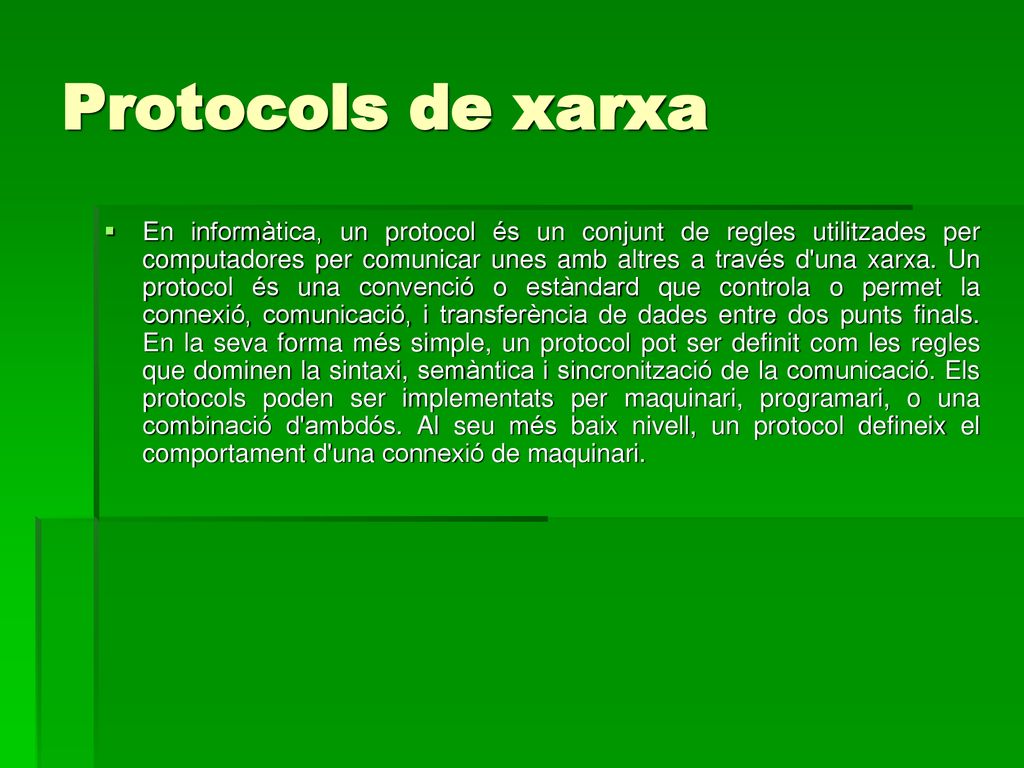

6 Protocols de xarxa En informàtica, un protocol és un conjunt de regles utilitzades per computadores per comunicar unes amb altres a través d'una xarxa. Un protocol és una convenció o estàndard que controla o permet la connexió, comunicació, i transferència de dades entre dos punts finals. En la seva forma més simple, un protocol pot ser definit com les regles que dominen la sintaxi, semàntica i sincronització de la comunicació. Els protocols poden ser implementats per maquinari, programari, o una combinació d'ambdós. Al seu més baix nivell, un protocol defineix el comportament d'una connexió de maquinari.

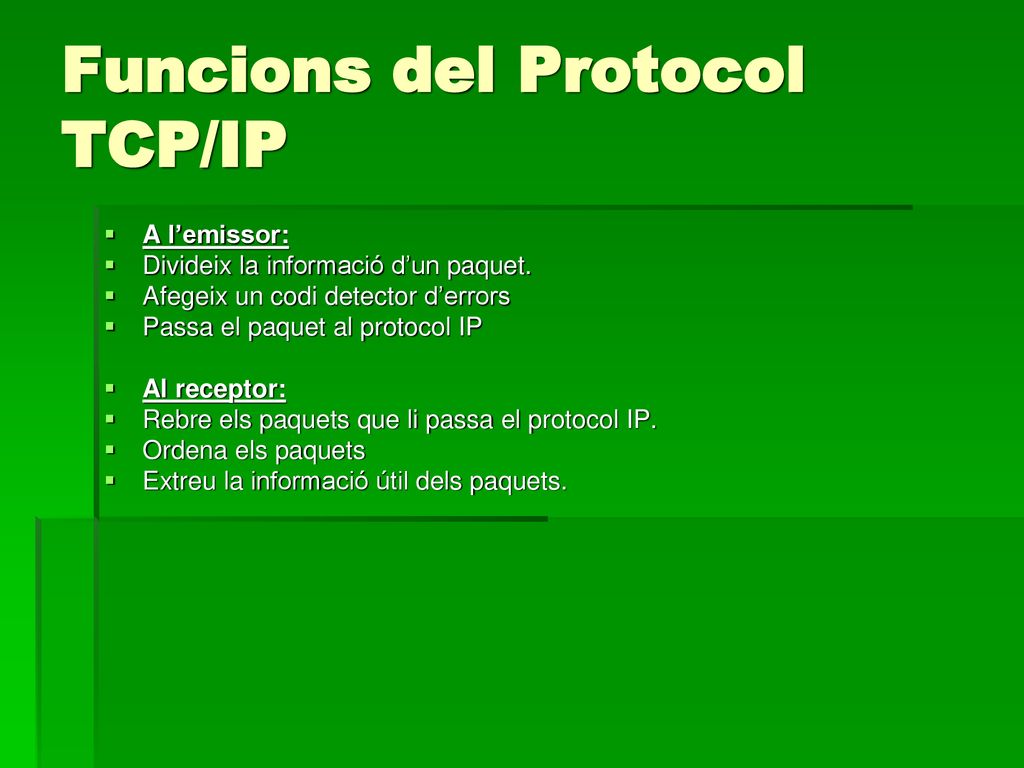

7 Funcions del Protocol TCP/IP
A l’emissor: Divideix la informació d’un paquet. Afegeix un codi detector d’errors Passa el paquet al protocol IP Al receptor: Rebre els paquets que li passa el protocol IP. Ordena els paquets Extreu la informació útil dels paquets.

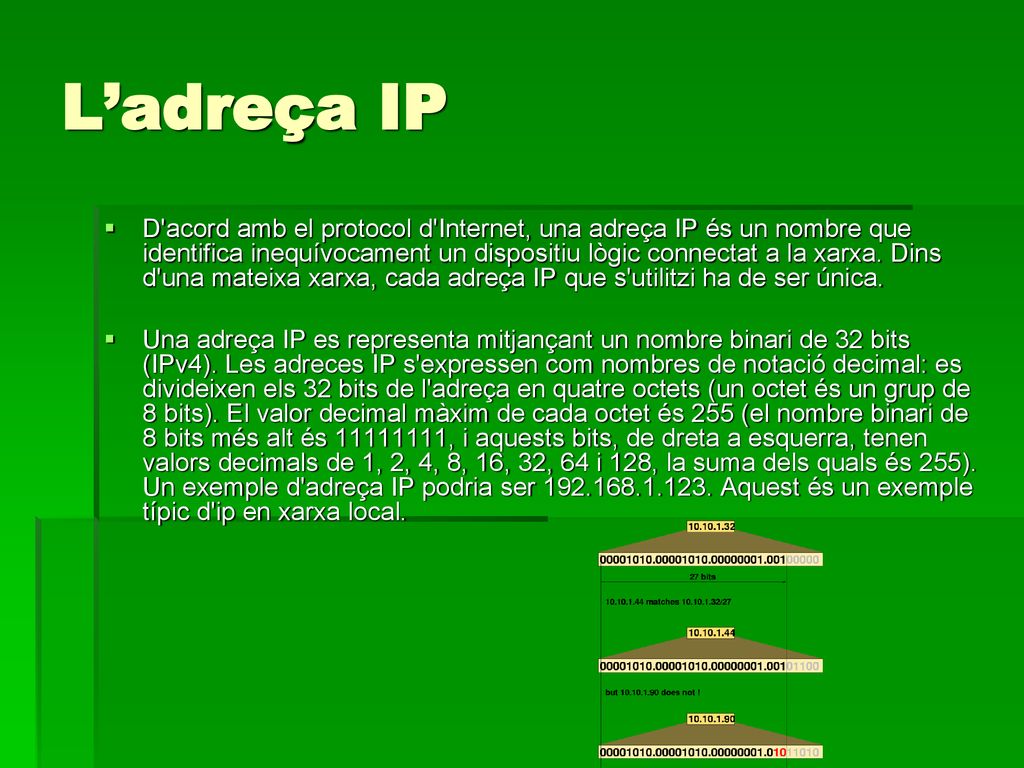

8 L’adreça IP D'acord amb el protocol d'Internet, una adreça IP és un nombre que identifica inequívocament un dispositiu lògic connectat a la xarxa. Dins d'una mateixa xarxa, cada adreça IP que s'utilitzi ha de ser única. Una adreça IP es representa mitjançant un nombre binari de 32 bits (IPv4). Les adreces IP s'expressen com nombres de notació decimal: es divideixen els 32 bits de l'adreça en quatre octets (un octet és un grup de 8 bits). El valor decimal màxim de cada octet és 255 (el nombre binari de 8 bits més alt és , i aquests bits, de dreta a esquerra, tenen valors decimals de 1, 2, 4, 8, 16, 32, 64 i 128, la suma dels quals és 255). Un exemple d'adreça IP podria ser Aquest és un exemple típic d'ip en xarxa local.
