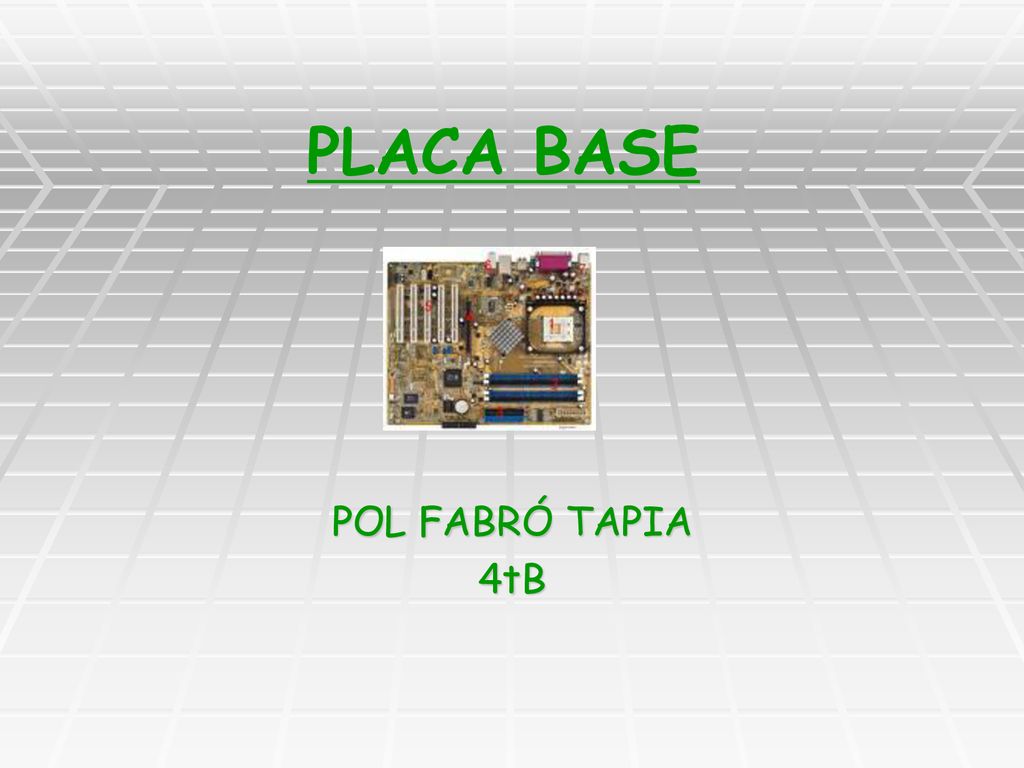

PLACA BASE POL FABRÓ TAPIA 4tB
2
ÍNDEX Introducció (pag 1) Dispositius electrònics (pag 2)
Formats de la placa base ( pag 3) Components de la placa base (pag 4 i 5) Ranures per a targetes d’expansió (pag 6) Connectors externs (pag 7) Elements integrats (pag 8 i 9) Bibliografía (pag 10)
3

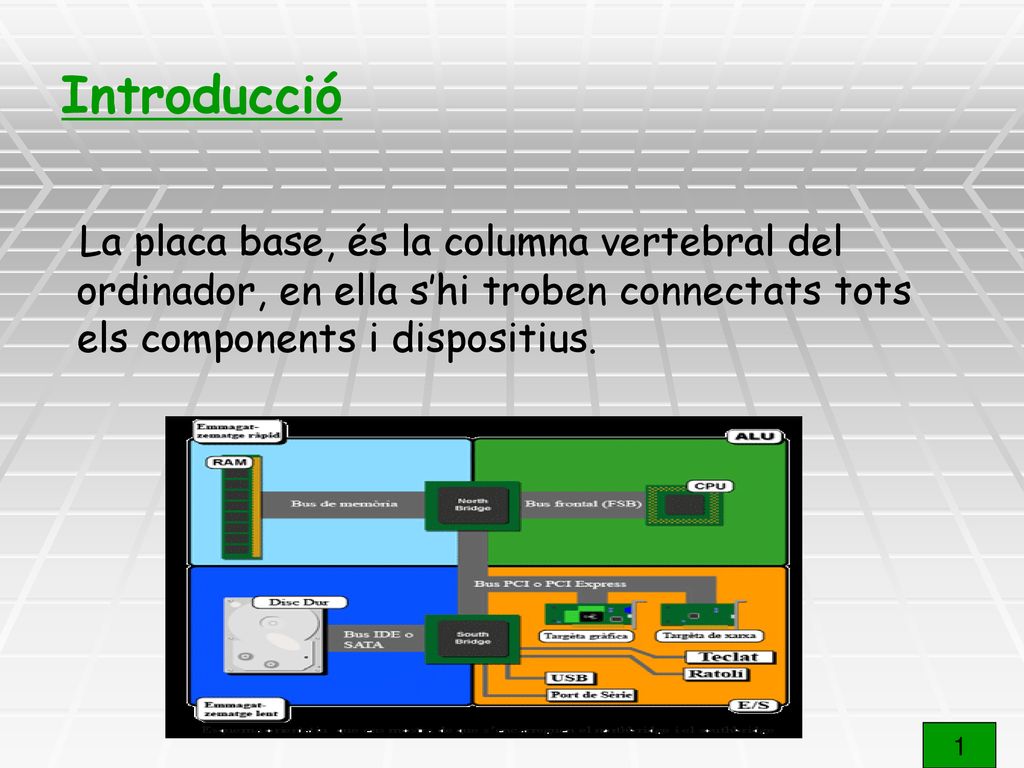

Introducció La placa base, és la columna vertebral del ordinador, en ella s’hi troben connectats tots els components i dispositius. 1
4

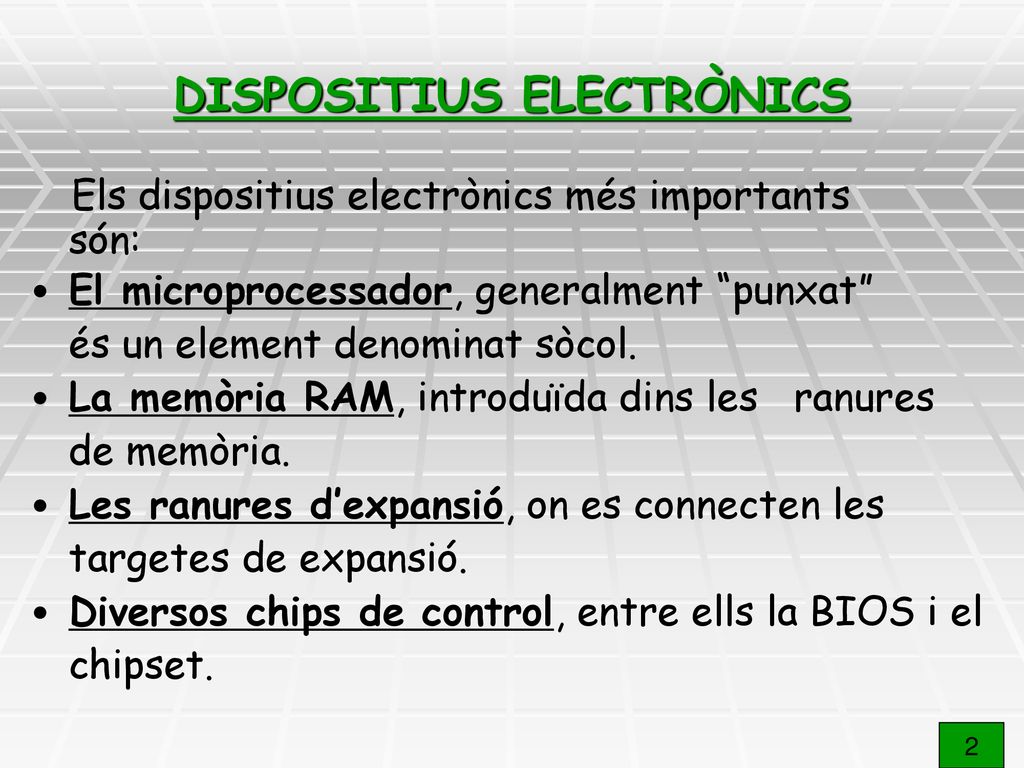

DISPOSITIUS ELECTRÒNICS
Els dispositius electrònics més importants són: El microprocessador, generalment “punxat” és un element denominat sòcol. La memòria RAM, introduïda dins les ranures de memòria. Les ranures d’expansió, on es connecten les targetes de expansió. Diversos chips de control, entre ells la BIOS i el chipset. 2
5

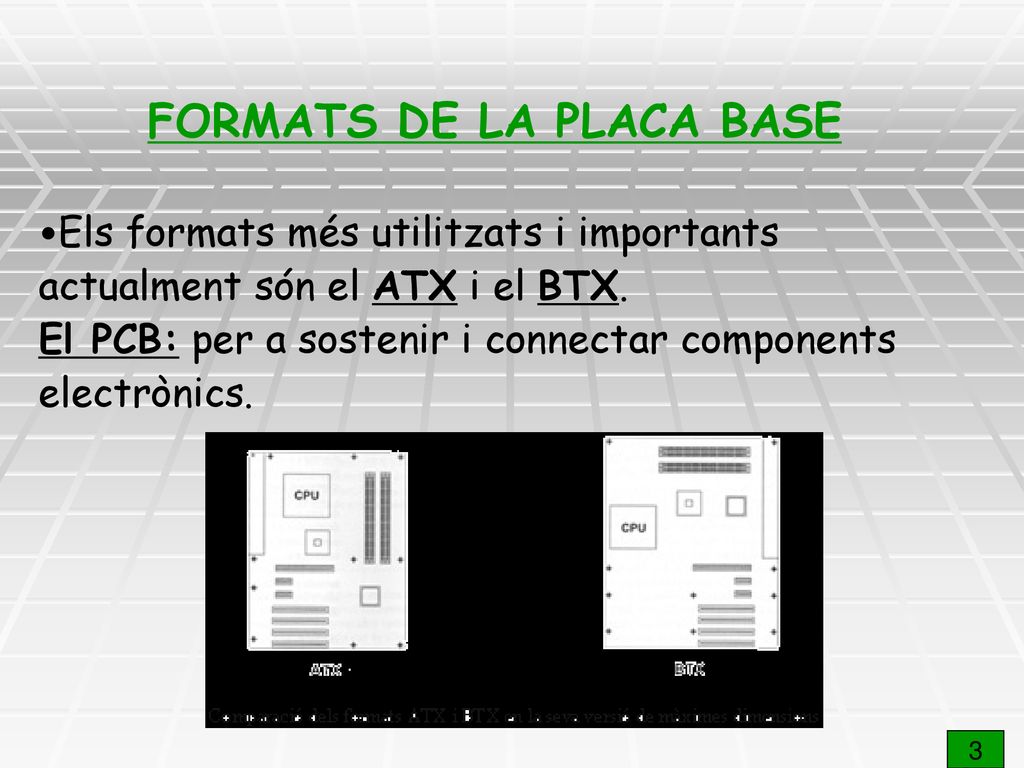

FORMATS DE LA PLACA BASE
Els formats més utilitzats i importants actualment són el ATX i el BTX. El PCB: per a sostenir i connectar components electrònics. 3
6

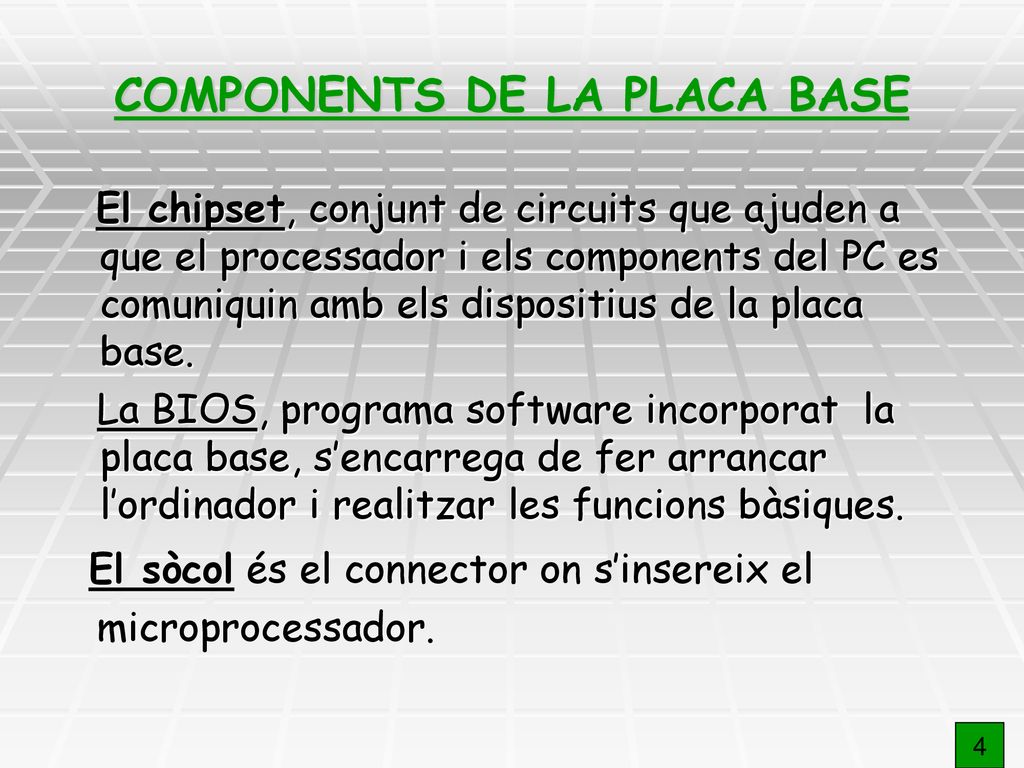

COMPONENTS DE LA PLACA BASE
El chipset, conjunt de circuits que ajuden a que el processador i els components del PC es comuniquin amb els dispositius de la placa base. La BIOS, programa software incorporat la placa base, s’encarrega de fer arrancar l’ordinador i realitzar les funcions bàsiques. El sòcol és el connector on s’insereix el microprocessador. 4
7
ZIF: permet col·locar el microprocessador sense cap mena de força.
PGA: és el sòcol més clàssic, s’insereixen els pins del microprocessador a pressió. ZIF: permet col·locar el microprocessador sense cap mena de força. LGA: això permet una major densitat de pins i una velocitat del bus més gran. 5
8

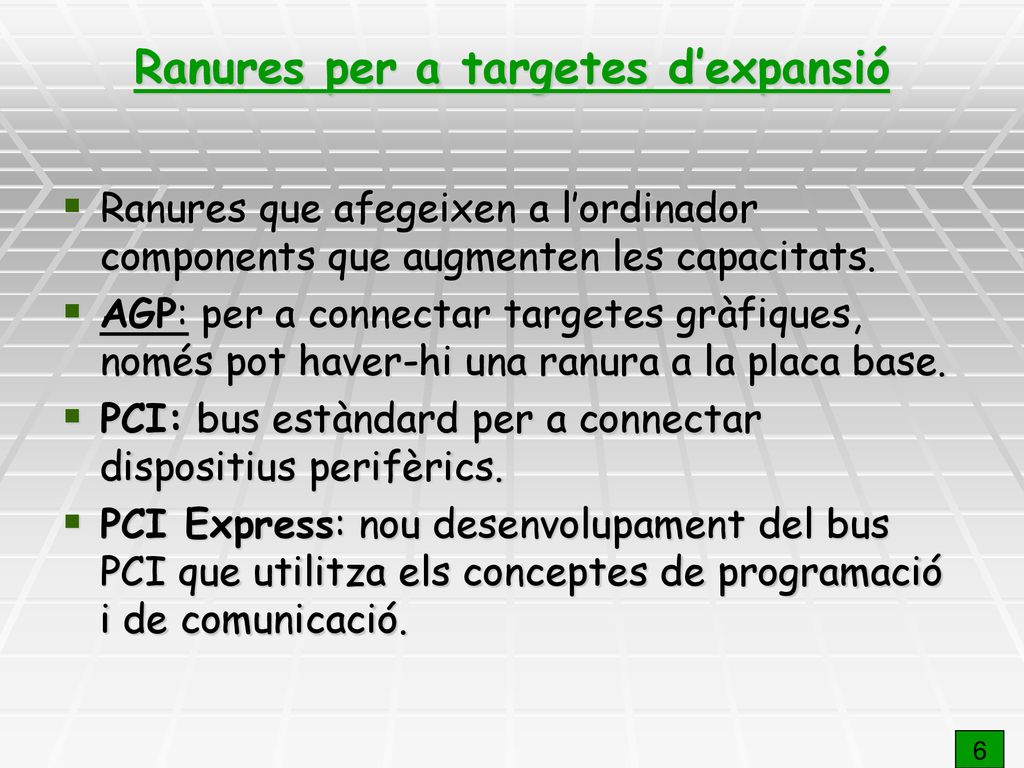

Ranures per a targetes d’expansió
Ranures que afegeixen a l’ordinador components que augmenten les capacitats. AGP: per a connectar targetes gràfiques, només pot haver-hi una ranura a la placa base. PCI: bus estàndard per a connectar dispositius perifèrics. PCI Express: nou desenvolupament del bus PCI que utilitza els conceptes de programació i de comunicació. 6
9
CONNECTORS EXTERNS a: ports PS/2. b: port d’impressora.
c: port per a connectar video o DVD. d: connector per al so de altaveus. e: port COM. f: port USB. g: per connectar un cable de xarxa (LAN). h: per connectar amplificadors. j,k,l,m: per connectar altaveus, micròfons… 7
10
Controladora gràfica: controla la potència gràfica.

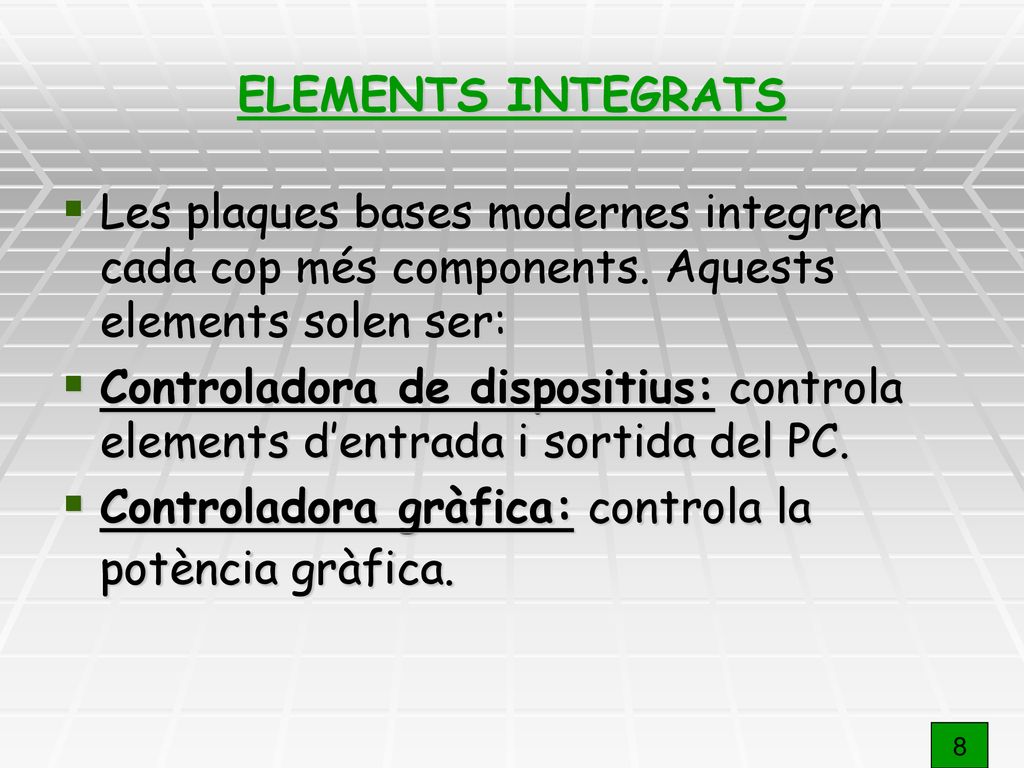

ELEMENTS INTEGRATS Les plaques bases modernes integren cada cop més components. Aquests elements solen ser: Controladora de dispositius: controla elements d’entrada i sortida del PC. Controladora gràfica: controla la potència gràfica. 8
11

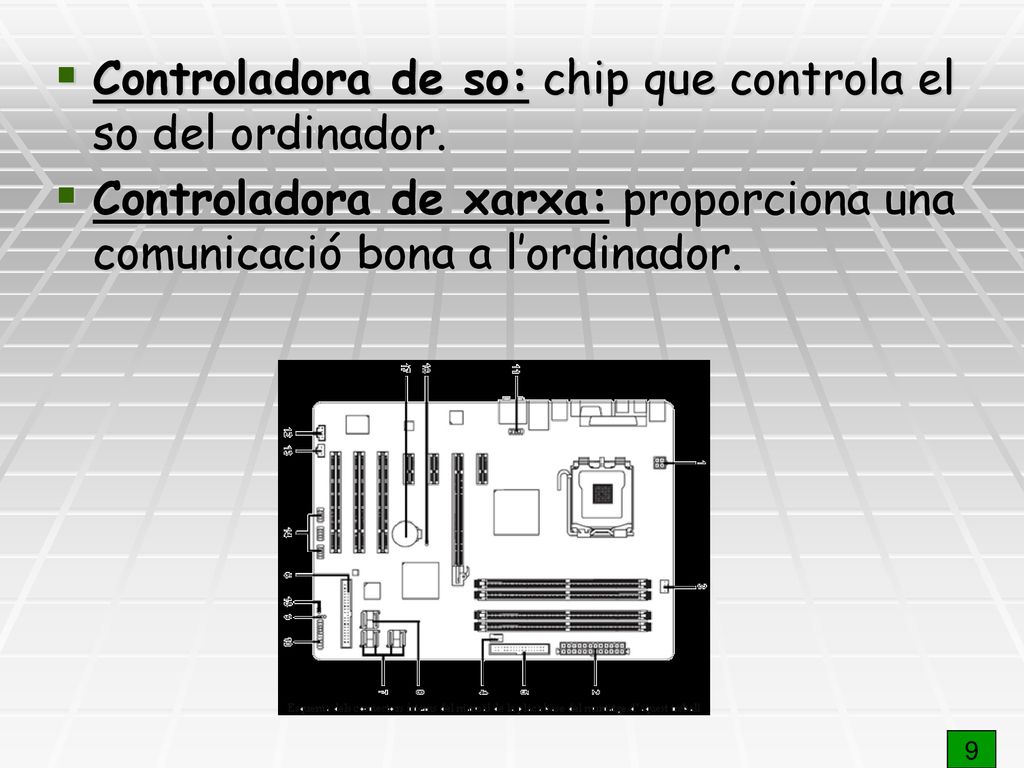

Controladora de so: chip que controla el so del ordinador.
Controladora de xarxa: proporciona una comunicació bona a l’ordinador. 9
12

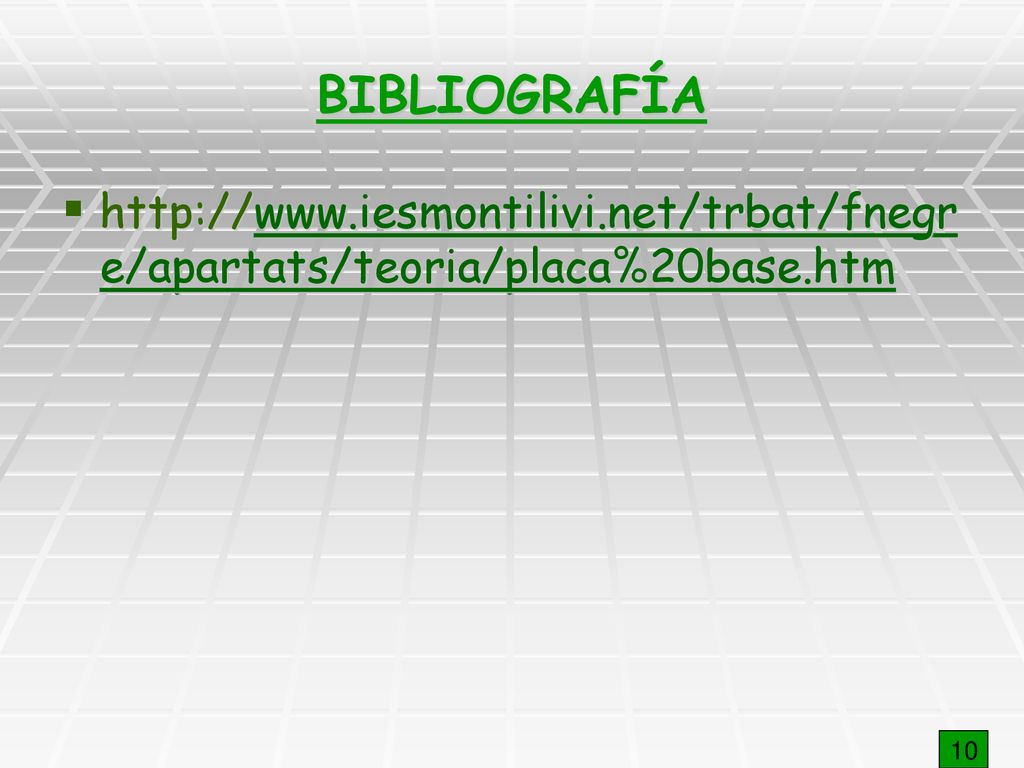

BIBLIOGRAFÍA 10
