Los anclajes estánentodas partes ... En una amplia variedad de aplicaciones.

Presentación del tema: "Los anclajes estánentodas partes ... En una amplia variedad de aplicaciones."— Transcripción de la presentación:

1

2

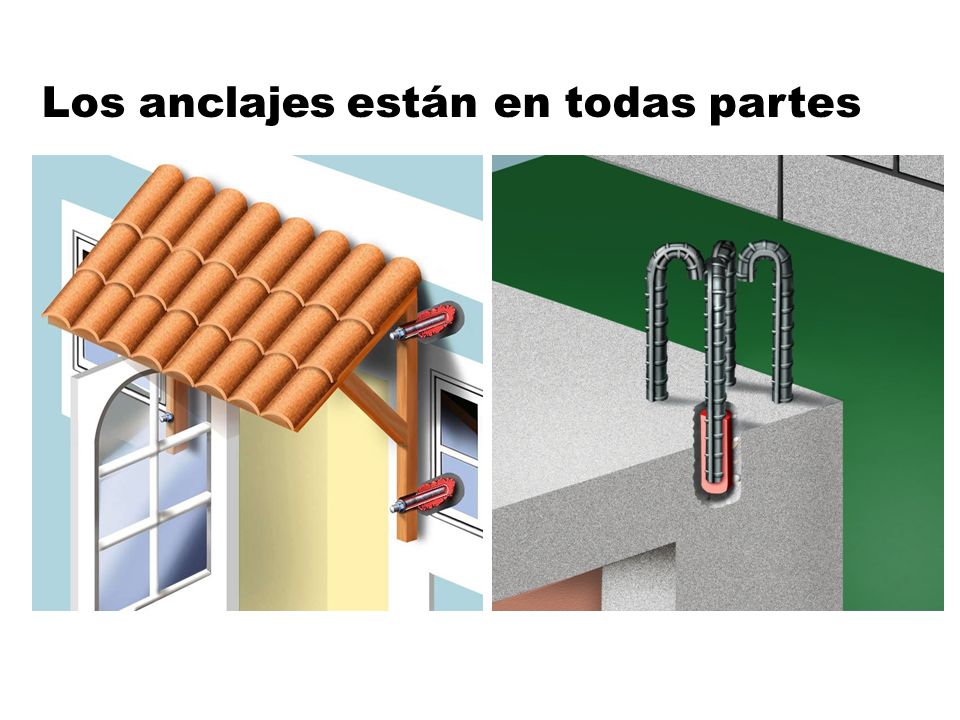

3 Los anclajes estánentodas partes

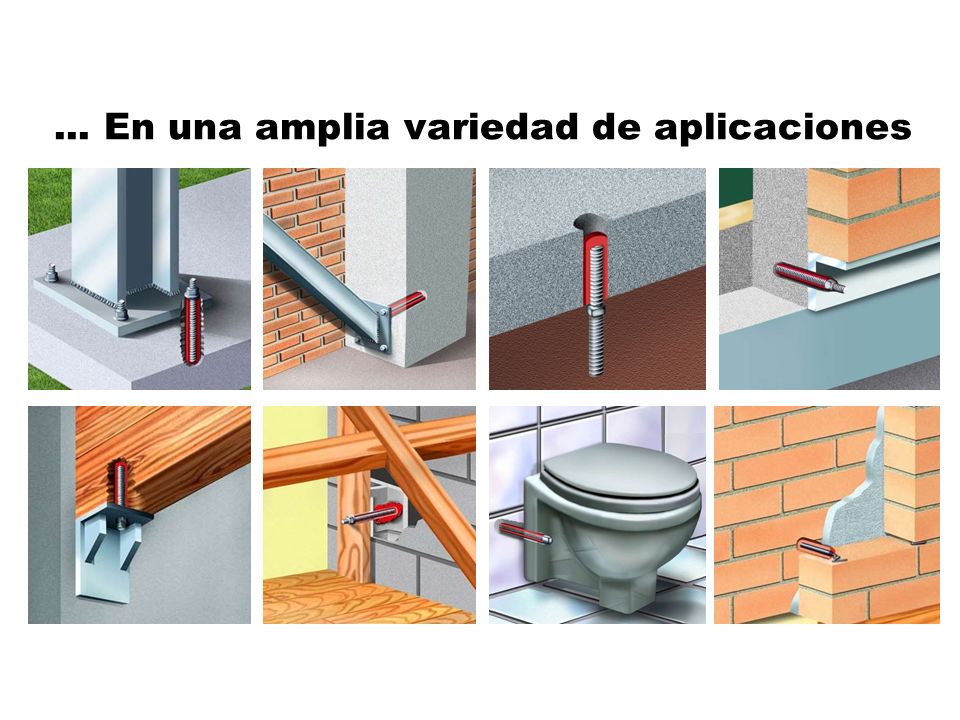

4 ... En una amplia variedad de aplicaciones

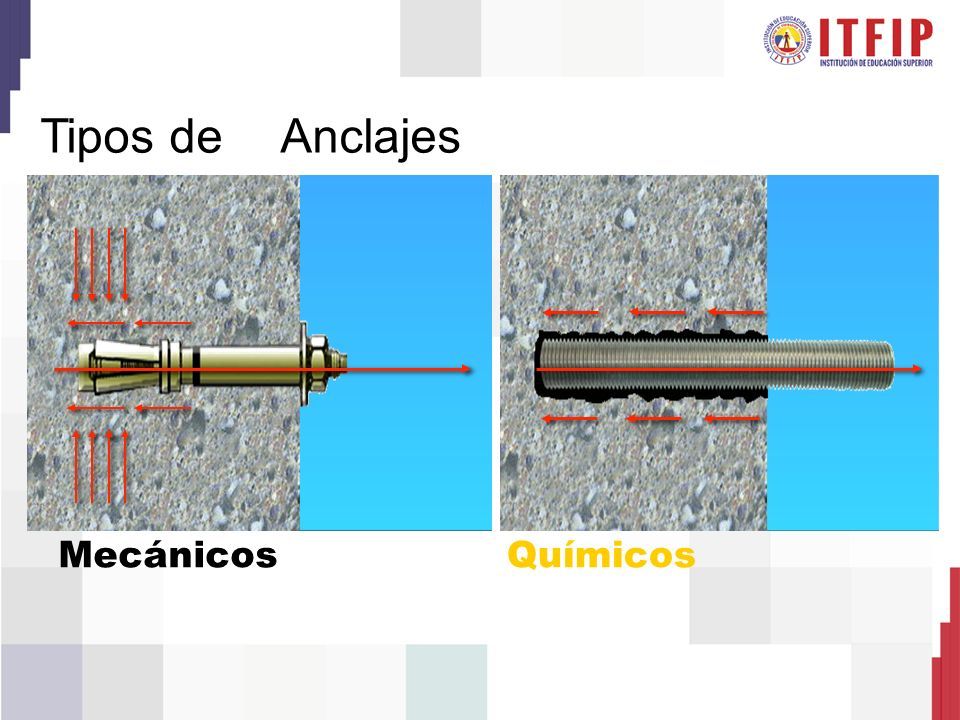

5 MecánicosQuímicos Tipos deAnclajes

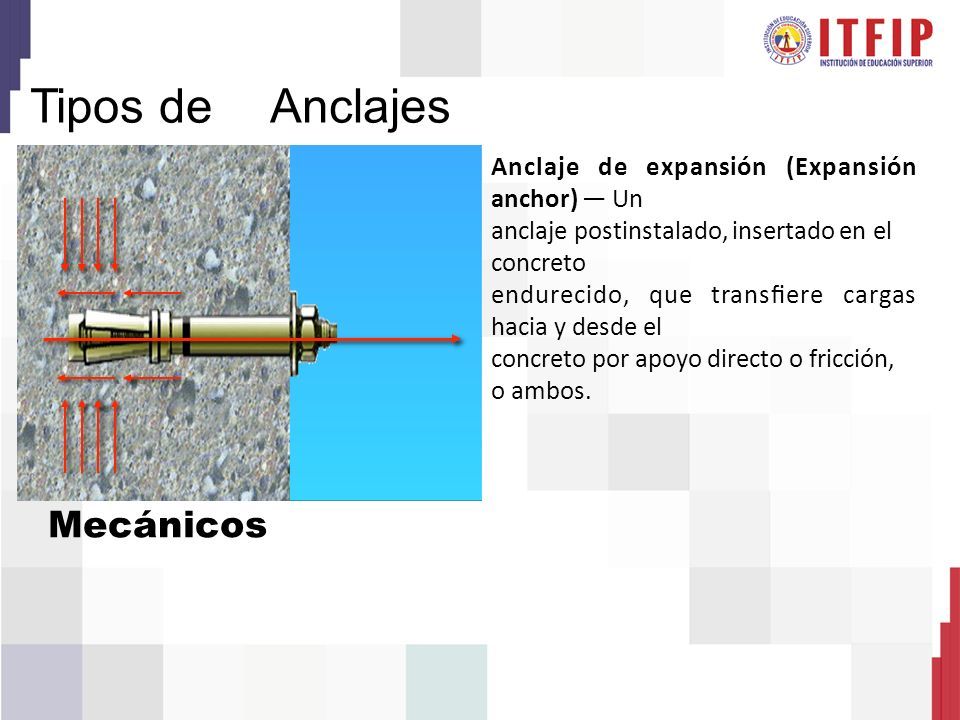

6 Mecánicos Tipos deAnclajes Anclajedeexpansión(Expansión anchor) — Un anclaje postinstalado, insertado en el concreto endurecido,quetransfierecargas hacia y desde el concreto por apoyo directo o fricción, o ambos.

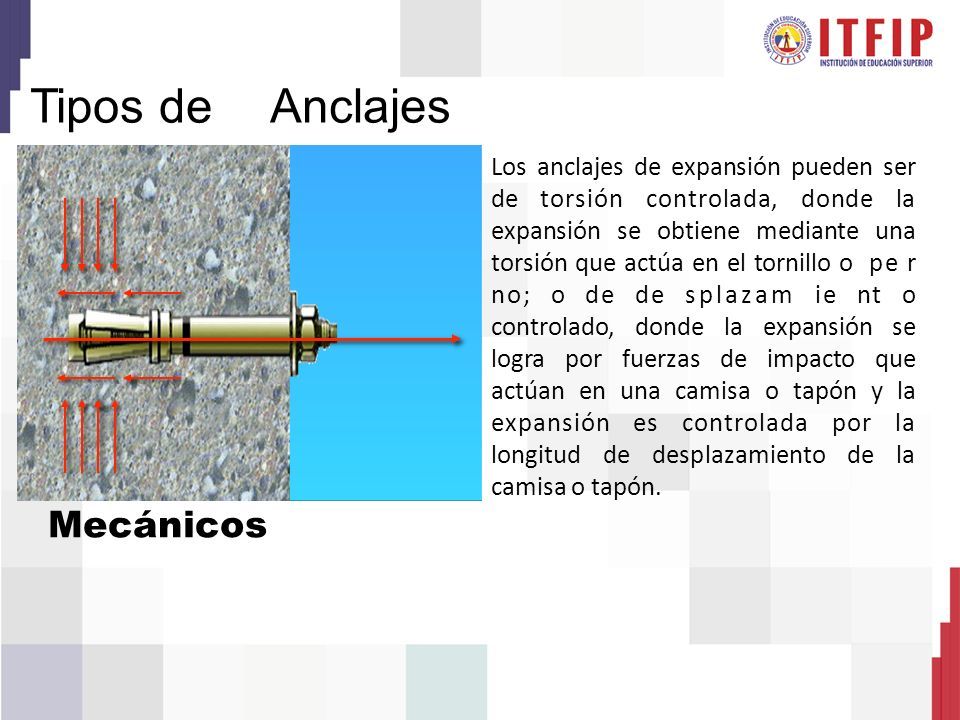

7 Mecánicos Tipos deAnclajes Los anclajes de expansión pueden ser de torsión controlada, donde la expansión se obtiene mediante una torsión que actúa en el tornillo o pe r no; o de de splazam ie nt o controlado, donde la expansión se logra por fuerzas de impacto que actúan en una camisa o tapón y la expansión es controlada por la longitud de desplazamiento de la camisa o tapón.

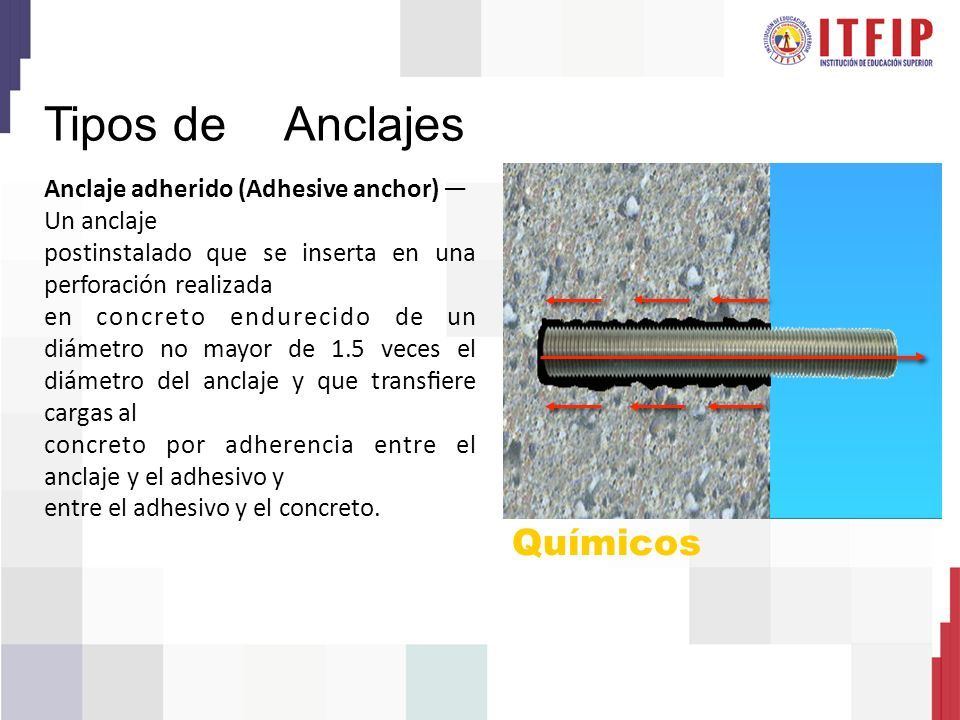

8 Tipos deAnclajes Anclaje adherido (Adhesive anchor) — Un anclaje postinstaladoqueseinsertaenuna perforación realizada en concreto endurecido de un diámetro no mayor de 1.5 veces el diámetro del anclaje y que transfiere cargas al concretoporadherenciaentreel anclaje y el adhesivo y entre el adhesivo y el concreto. Químicos

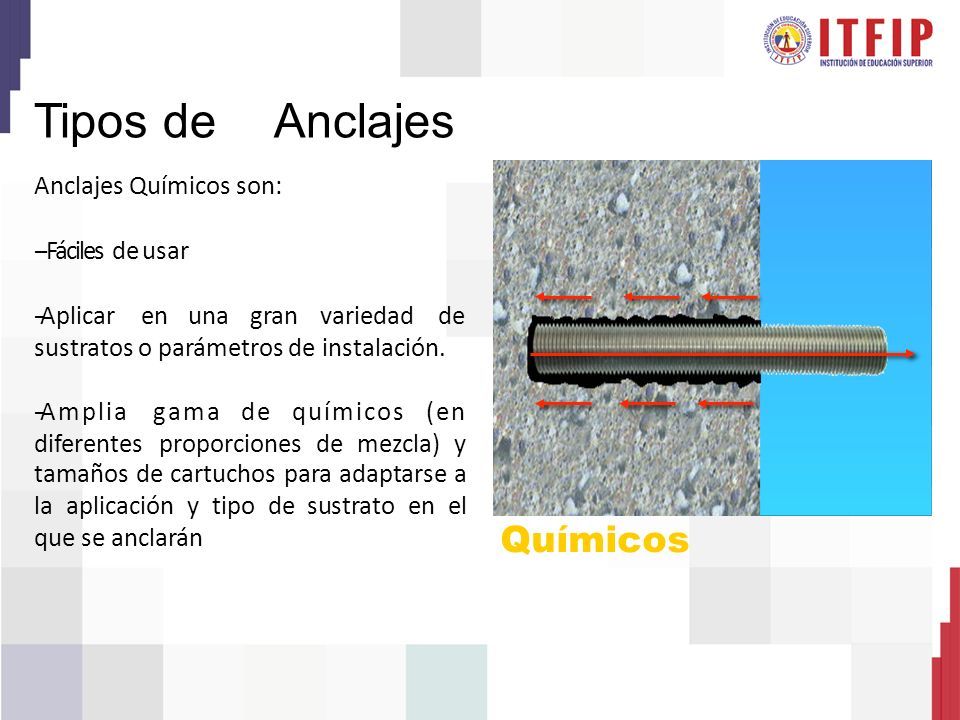

9 Tipos deAnclajes Anclajes Químicos son: -­‐Fáciles de usar -­‐Aplicarenunagranvariedadde sustratos o parámetros de instalación. -­‐Ampliagamadequímicos(en diferentesproporcionesdemezcla)y tamaños de cartuchos para adaptarse a la aplicación y tipo de sustrato en el que se anclarán

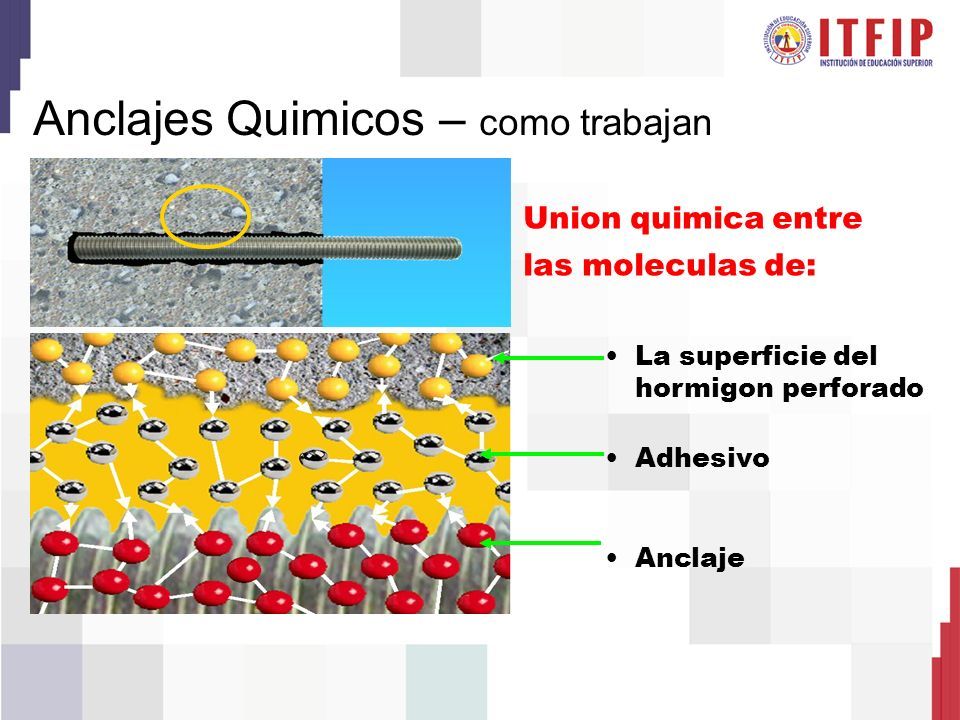

10 Anclajes Quimicos – como trabajan Union quimica entre las moleculas de: La superficie del hormigon perforado Adhesivo Anclaje

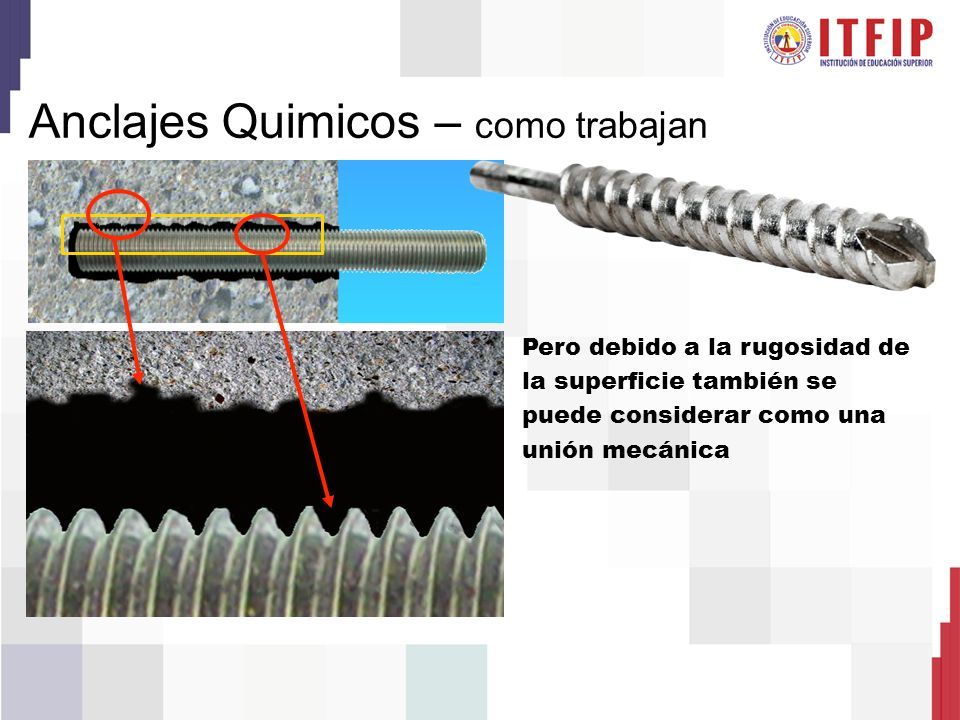

11 Pero debido a la rugosidad de la superficie también se puede considerar como una unión mecánica Anclajes Quimicos – como trabajan

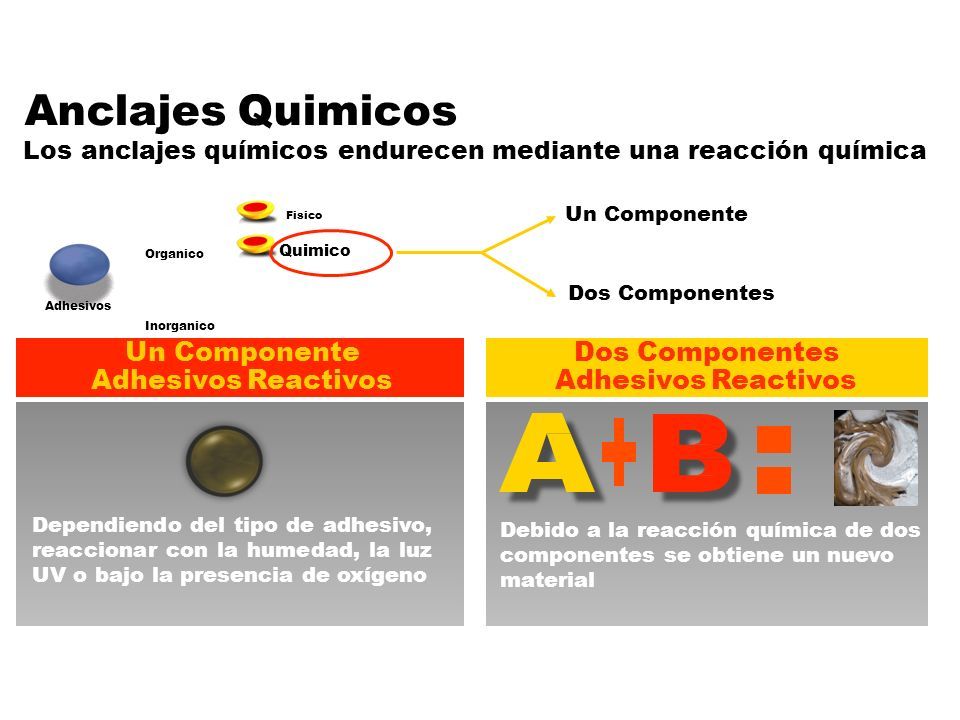

12 Organico Adhesivos Inorganico Fisico Quimico Un Componente Dos Componentes Anclajes Quimicos Los anclajes químicos endurecen mediante una reacción química Un Componente Adhesivos Reactivos Dependiendo del tipo de adhesivo, reaccionar con la humedad, la luz UV o bajo la presencia de oxígeno Dos Componentes Adhesivos Reactivos Debido a la reacción química de dos componentes se obtiene un nuevo material

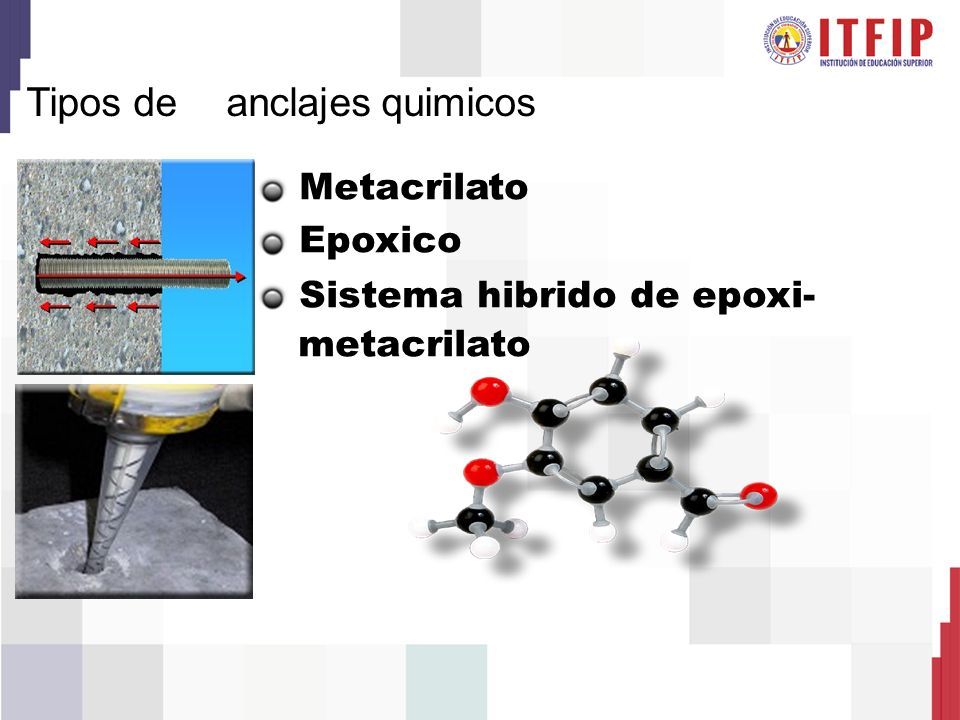

13 Metacrilato Epoxico Sistema hibrido de epoxi- metacrilato Tipos deanclajes quimicos

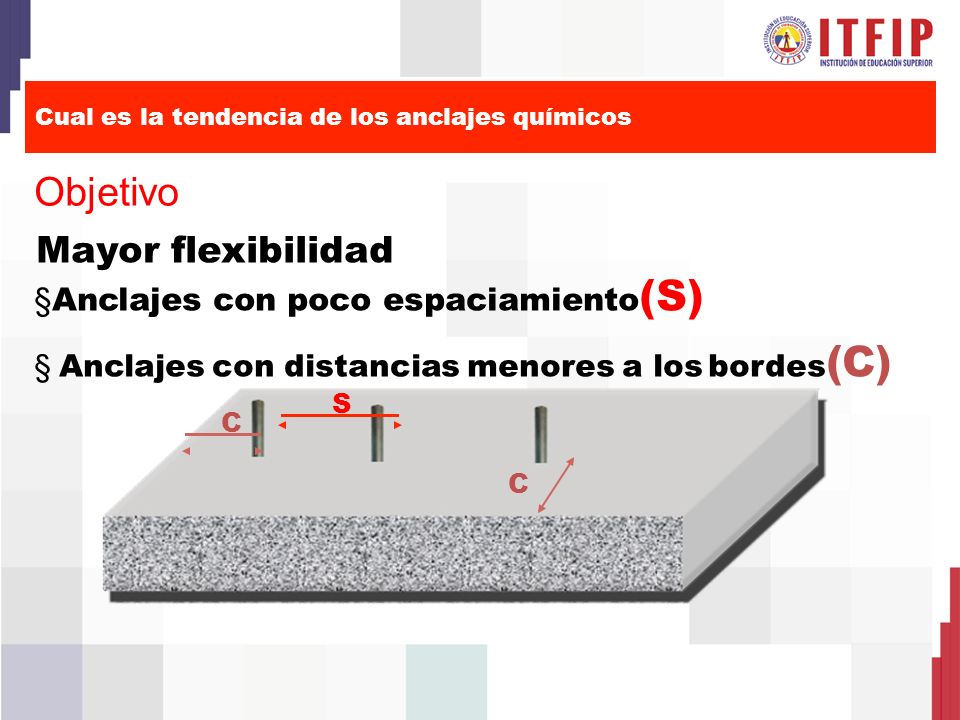

14 Mayor flexibilidad § Anclajes con poco espaciamiento (S) § Anclajes con distancias menores a los bordes (C) C S C Objetivo Cual es la tendencia de los anclajes químicos

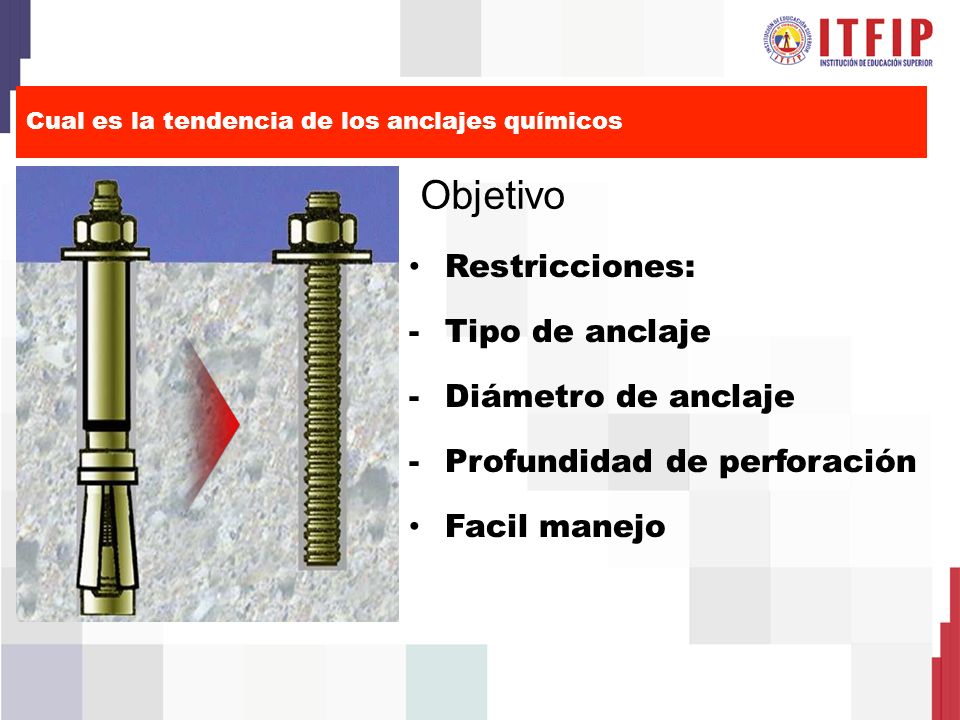

15 Restricciones: -Tipo de anclaje -Diámetro de anclaje -Profundidad de perforación Facil manejo Objetivo Cual es la tendencia de los anclajes químicos

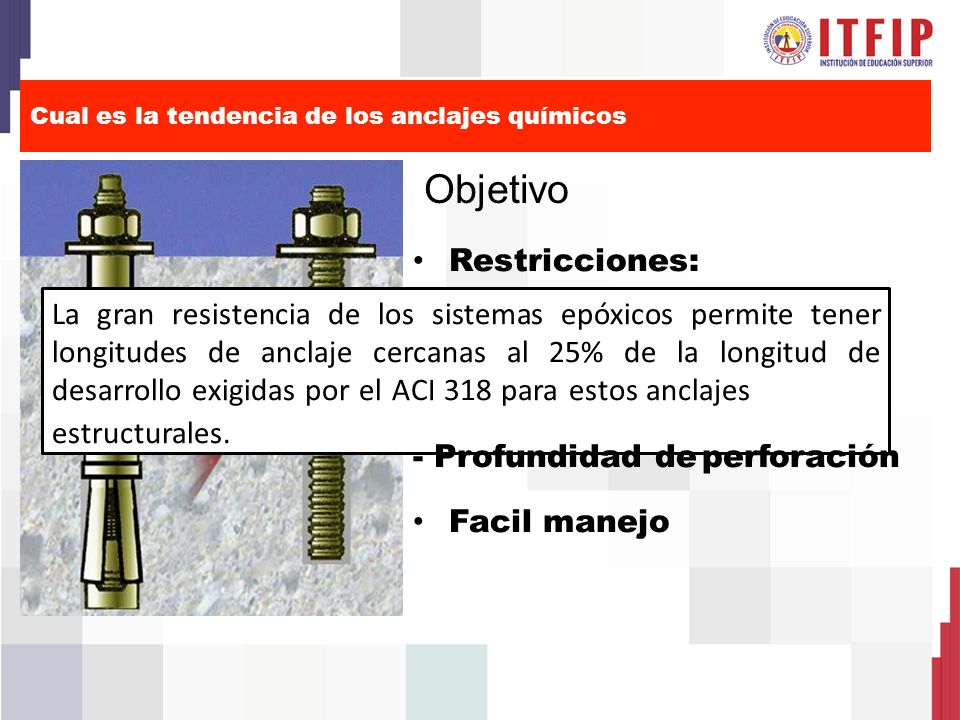

16 -Tipo de anclaje -Diámetro de anclaje Objetivo Cual es la tendencia de los anclajes químicos Restricciones: La gran resistencia de los sistemas epóxicos permite tener longitudes de anclaje cercanas al 25% de la longitud de desarrollo exigidas por el ACI 318 para estos anclajes estructurales. - Profundidad de perforación Facil manejo

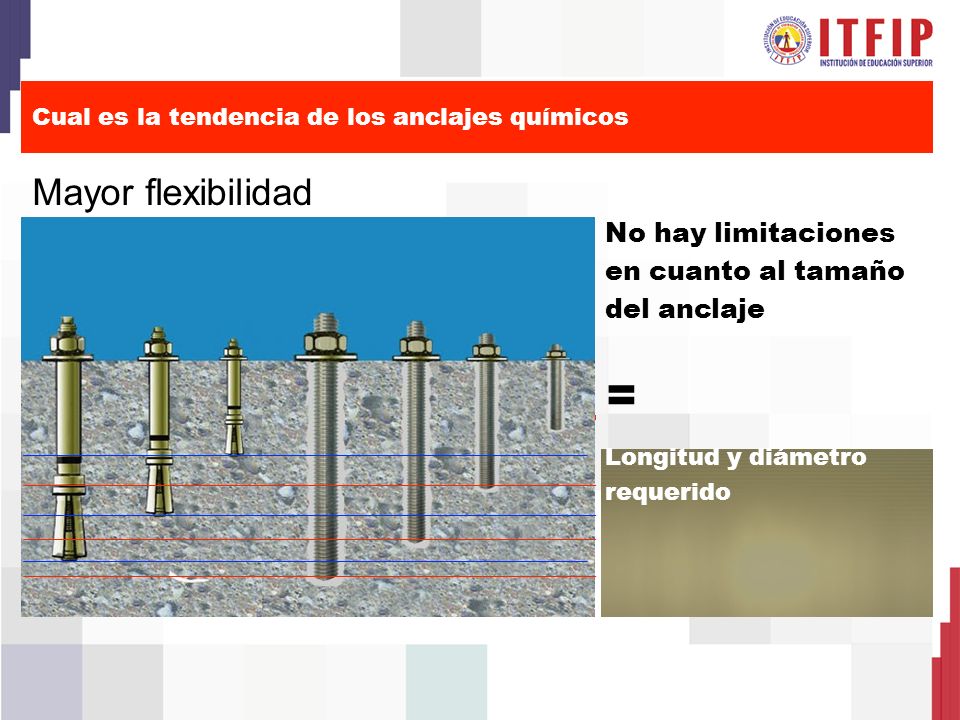

17 No hay limitaciones en cuanto al tamaño del anclaje = Longitud y diámetro requerido Mayor flexibilidad Cual es la tendencia de los anclajes químicos

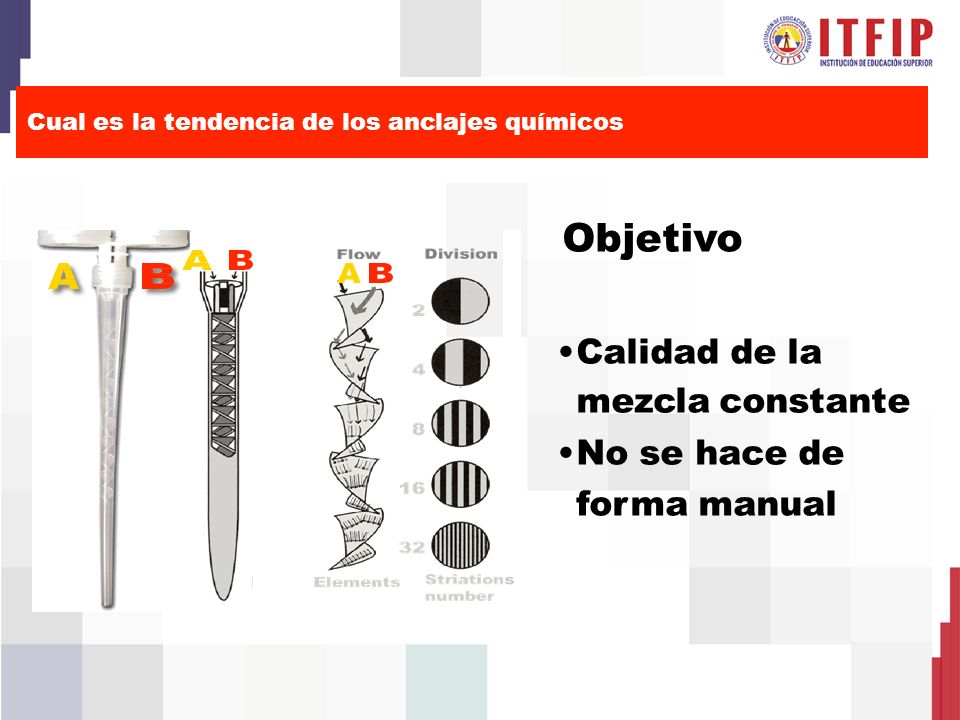

18 MezcladoEstatico Objetivo Calidad de la mezcla constante No se hace de forma manual Cual es la tendencia de los anclajes químicos

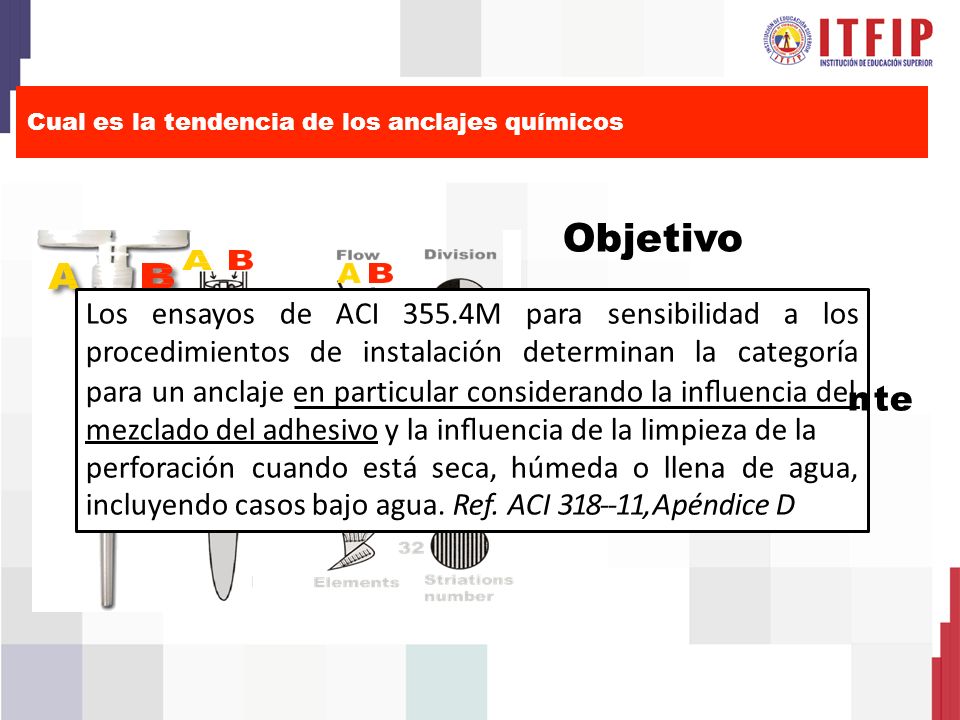

19 MezcladoEstatico Calidad de la mezcla consta No se hace de forma manual Cual es la tendencia de los anclajes químicos Objetivo LosensayosdeACI355.4Mparasensibilidadalos procedimientosdeinstalacióndeterminanlacategoría para un anclaje en particular considerando la influencia de n l te mezclado del adhesivo y la influencia de la limpieza de la perforacióncuandoestáseca,húmedaollenadeagua, incluyendo casos bajo agua. Ref. ACI 318-­‐11, Apéndice D

20 Mezclado Estatic o Objetivo Existe una amplia gama de boquillas mezcladoras. En general, el diseño estándar utilizado para los anclajes químicos es una espiral en una boquilla cilíndrica; otros tipos tienen elementos mezcladores cuadrados. De acuerdo al ICC-­‐ES ESR, se indican las pautas que se deben tener en cuenta para la aprobación de las boquillas de mezclado. Calidad de la mezcla constante No se hace de forma manual Cual es la tendencia de los anclajes químicos

21 Aplicable a bajas temperaturas? Sustrato/Ambiente: -10°C to 30°C Cual es la tendencia de los anclajes químicos

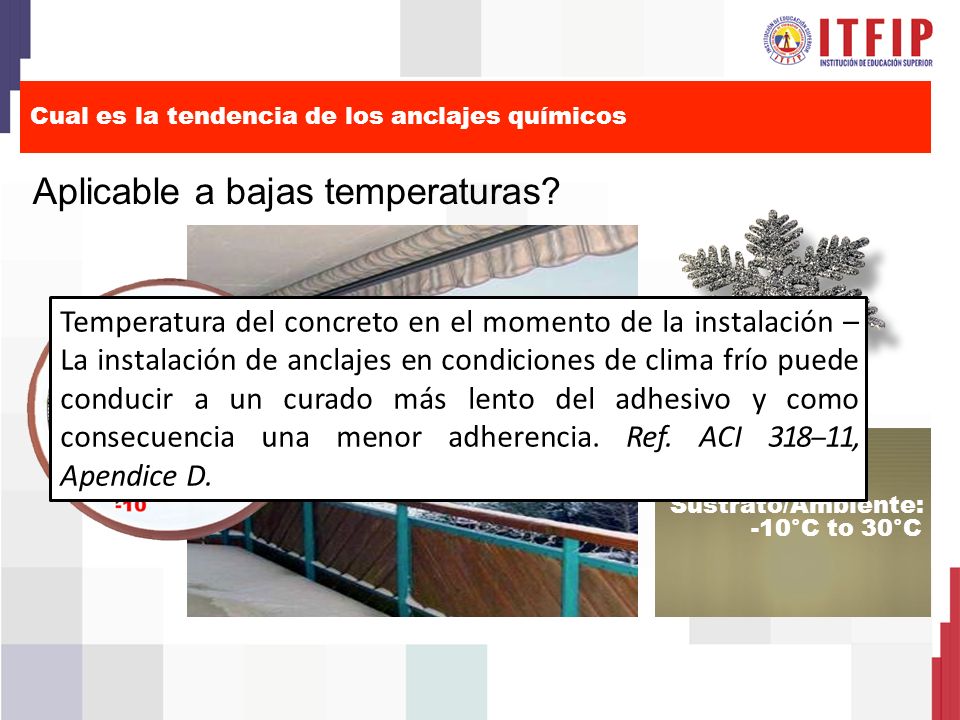

22 Aplicable a bajas temperaturas? Sustrato/Ambiente: -10°C to 30°C Cual es la tendencia de los anclajes químicos Temperatura del concreto en el momento de la instalación – La instalación de anclajes en condiciones de clima frío puede conducir a un curado más lento del adhesivo y como consecuencia una menor adherencia. Ref. ACI 318-­‐11, Apendice D.

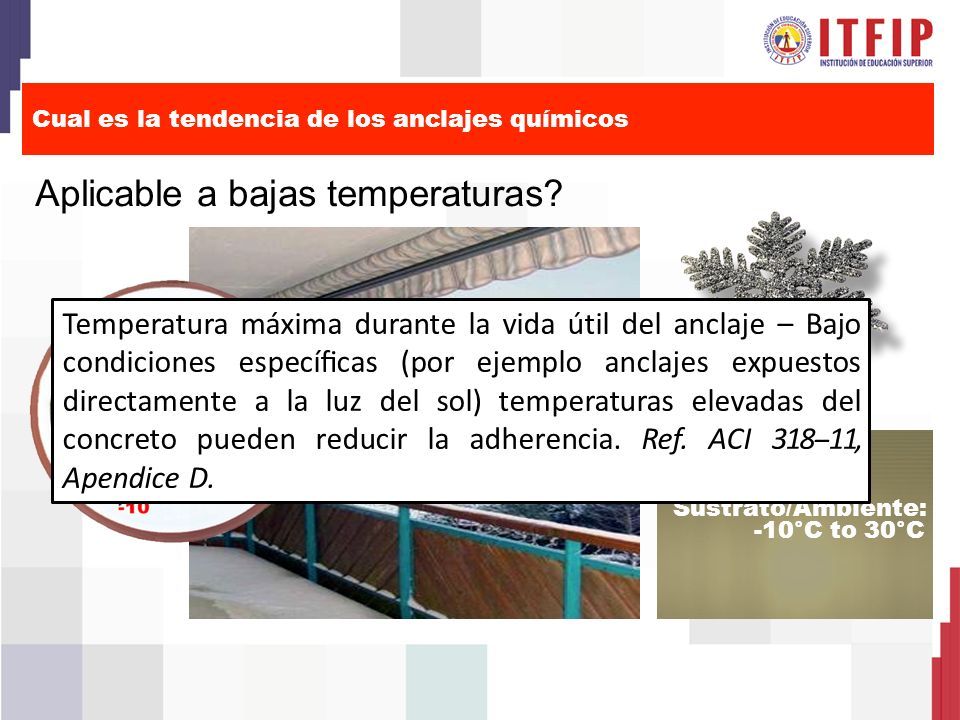

23 Aplicable a bajas temperaturas? Sustrato/Ambiente: -10°C to 30°C Cual es la tendencia de los anclajes químicos Temperatura máxima durante la vida útil del anclaje – Bajo condiciones específicas (por ejemplo anclajes expuestos directamente a la luz del sol) temperaturas elevadas del concreto pueden reducir la adherencia. Ref. ACI 318-­‐11, Apendice D.

24 Substrate temperature ( O C) Open Time T gel (min.) Curing time T cur (min.) -­‐108024 hours 530200 1022150 20750 30325 Endurecimiento rápido permite el uso rápido de los componentes y dispositivos anclados a temperaturas muy bajas Cual es la tendencia de los anclajes químicos

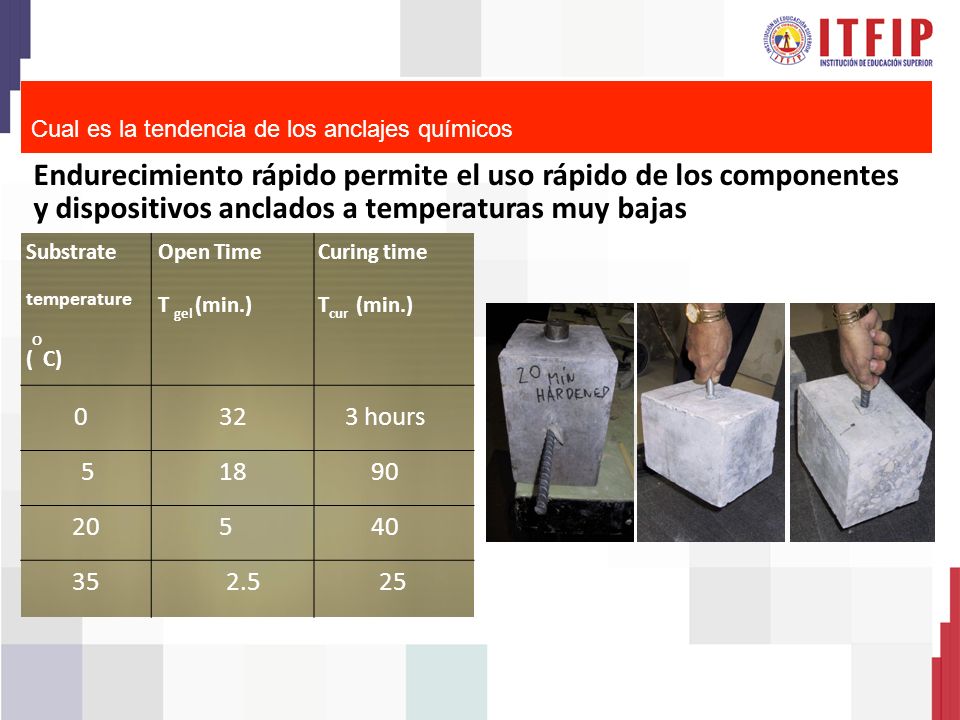

25 Endurecimiento rápido permite el uso rápido de los componentes y dispositivos anclados a temperaturas muy bajas Cual es la tendencia de los anclajes químicos Substrate temperature O ( C) Open Time T gel (min.) Curing time T cur (min.) 0323 hours 51890 20540 352.525

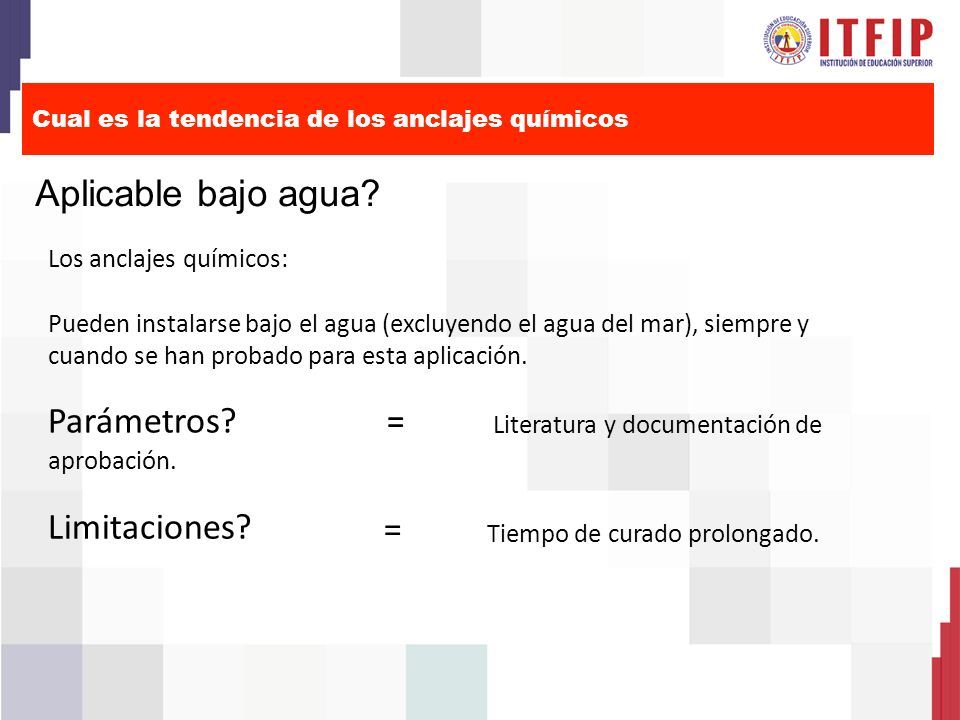

26 Aplicable bajo agua? Cual es la tendencia de los anclajes químicos Los anclajes químicos: Pueden instalarse bajo el agua (excluyendo el agua del mar), siempre y cuando se han probado para esta aplicación. Parámetros?= Literatura y documentación de aprobación. Limitaciones? = Tiempo de curado prolongado.

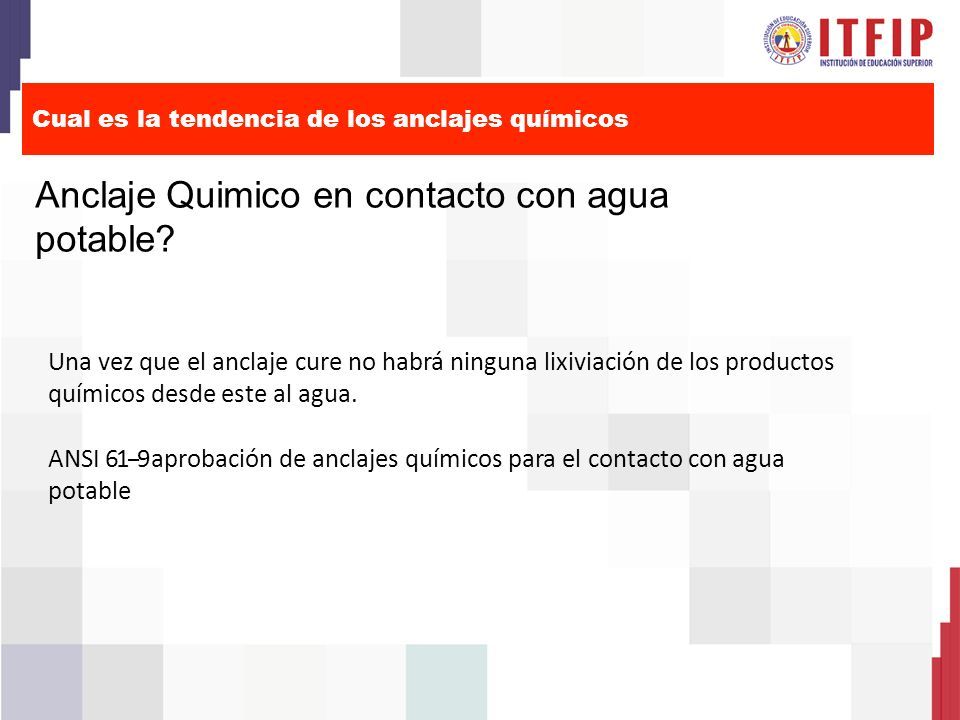

27 Anclaje Quimico en contacto con agua potable? Cual es la tendencia de los anclajes químicos Una vez que el anclaje cure no habrá ninguna lixiviación de los productos químicos desde este al agua. ANSI 61-­‐9 aprobación de anclajes químicos para el contacto con agua potable

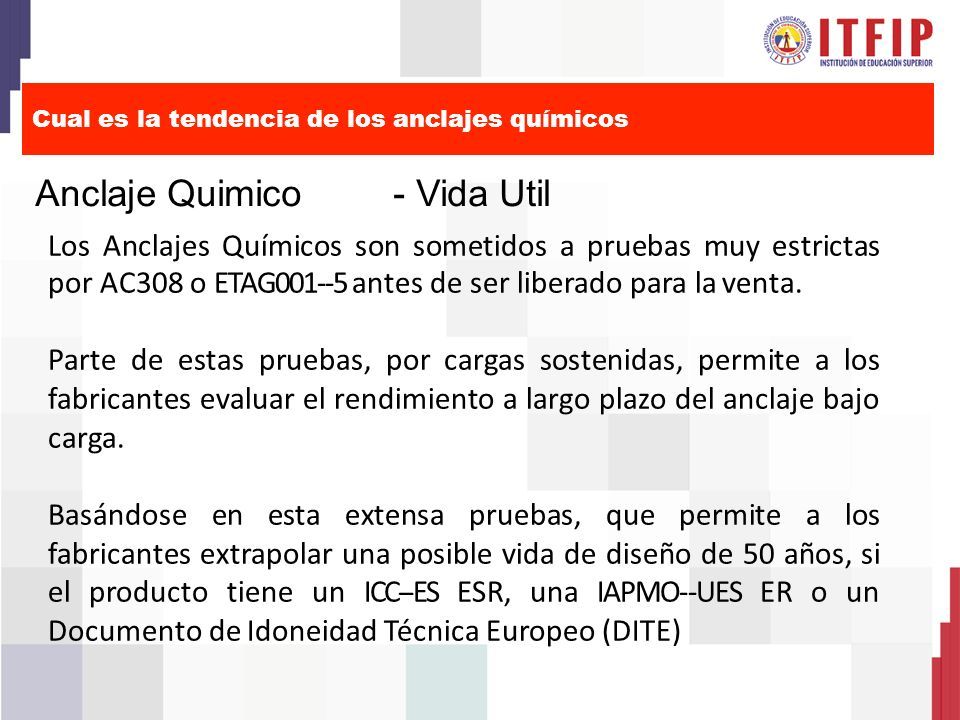

28 Anclaje Quimico- Vida Util Cual es la tendencia de los anclajes químicos Los Anclajes Químicos son sometidos a pruebas muy estrictas por AC308 o ETAG001-­‐5 antes de ser liberado para la venta. Parte de estas pruebas, por cargas sostenidas, permite a los fabricantes evaluar el rendimiento a largo plazo del anclaje bajo carga. Basándose en esta extensa pruebas, que permite a los fabricantes extrapolar una posible vida de diseño de 50 años, si el producto tiene un ICC-­‐ES ESR, una IAPMO-­‐UES ER o un Documento de Idoneidad Técnica Europeo (DITE)

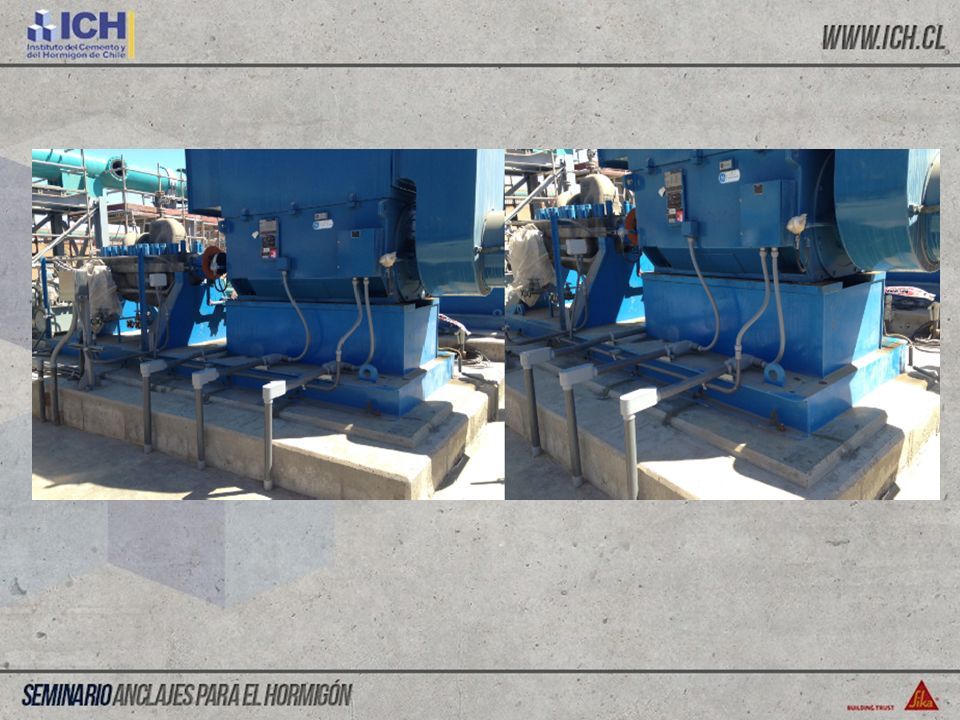

29

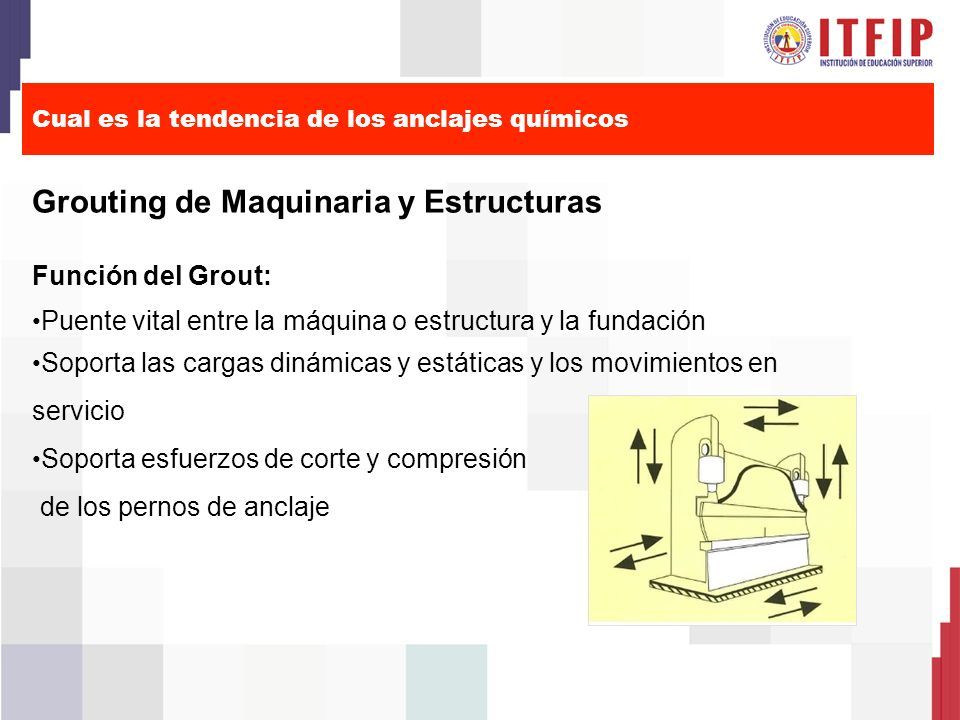

30 Cual es la tendencia de los anclajes químicos Grouting de Maquinaria y Estructuras Función del Grout: Puente vital entre la máquina o estructura y la fundación Soporta las cargas dinámicas y estáticas y los movimientos en servicio Soporta esfuerzos de corte y compresión de los pernos de anclaje

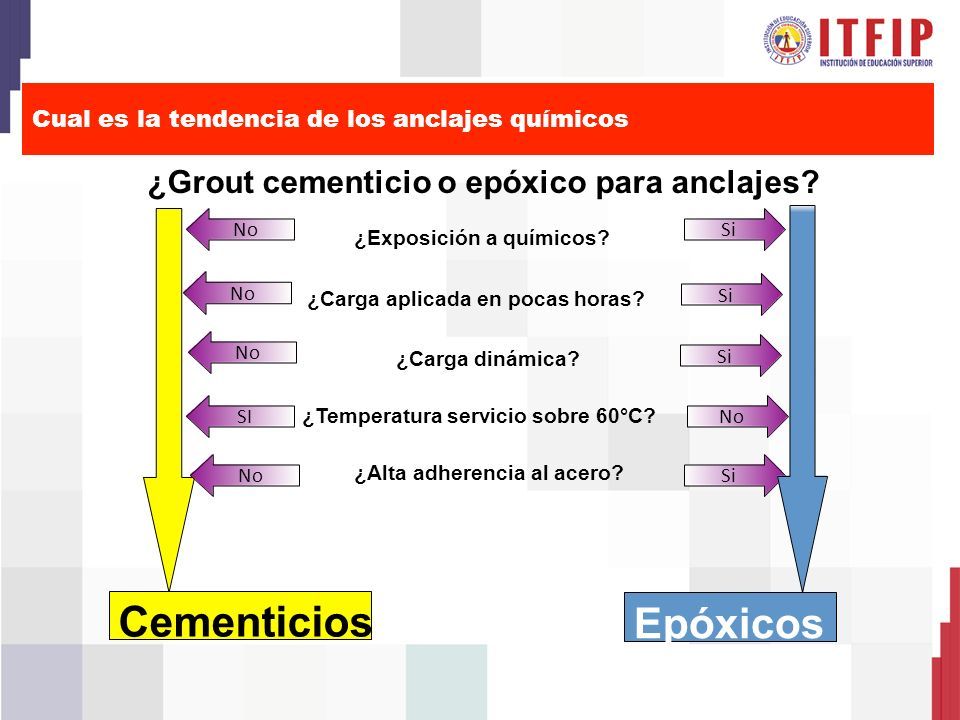

31 Cual es la tendencia de los anclajes químicos ¿Exposición a químicos? Si NoSi No Si ¿Carga aplicada en pocas horas? ¿Carga dinámica? ¿Temperatura servicio sobre 60°C? ¿Alta adherencia al acero? No SI No Cementicios Epóxicos ¿Grout cementicio o epóxico para anclajes?

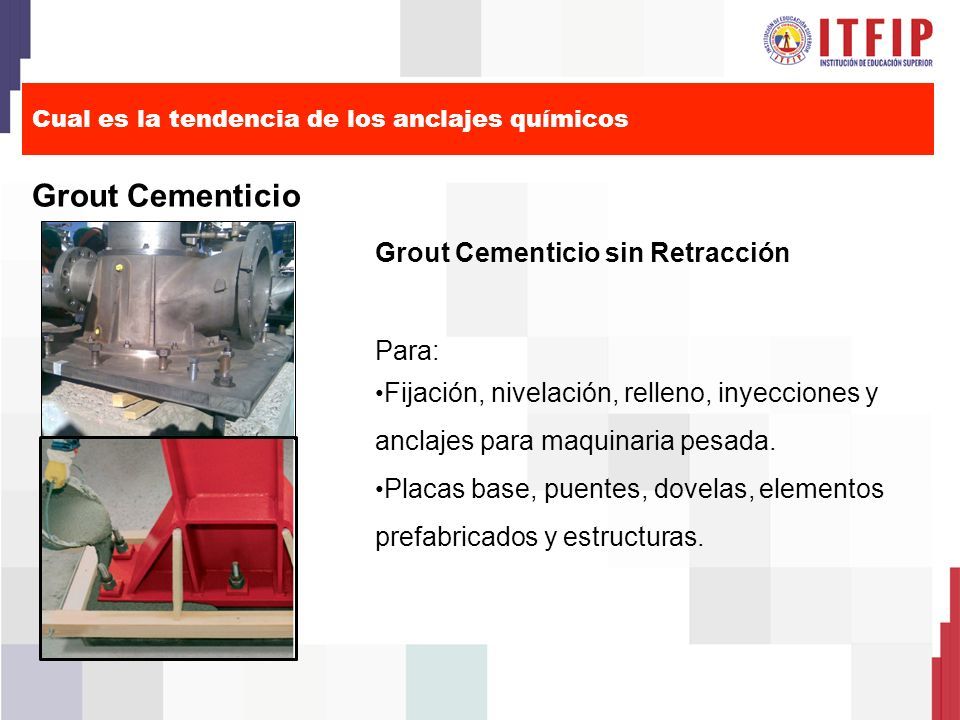

32 Cual es la tendencia de los anclajes químicos Grout Cementicio Grout Cementicio sin Retracción Para: Fijación, nivelación, relleno, inyecciones y anclajes para maquinaria pesada. Placas base, puentes, dovelas, elementos prefabricados y estructuras.

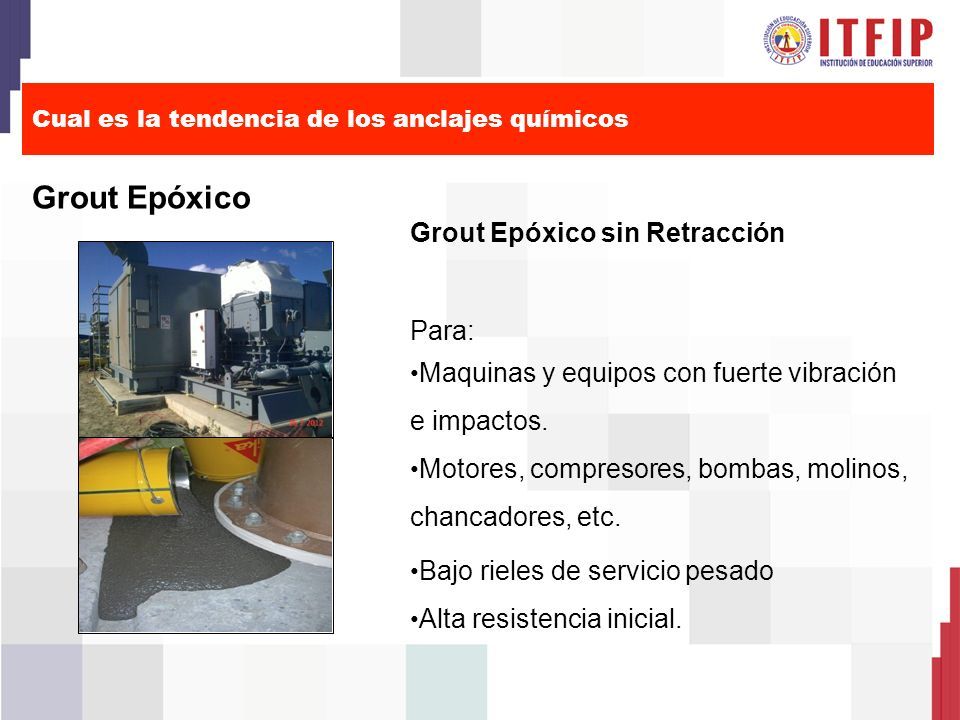

33 Cual es la tendencia de los anclajes químicos Grout Epóxico sin Retracción Para: Maquinas y equipos con fuerte vibración e impactos. Motores, compresores, bombas, molinos, chancadores, etc. Bajo rieles de servicio pesado Alta resistencia inicial. Grout Epóxico

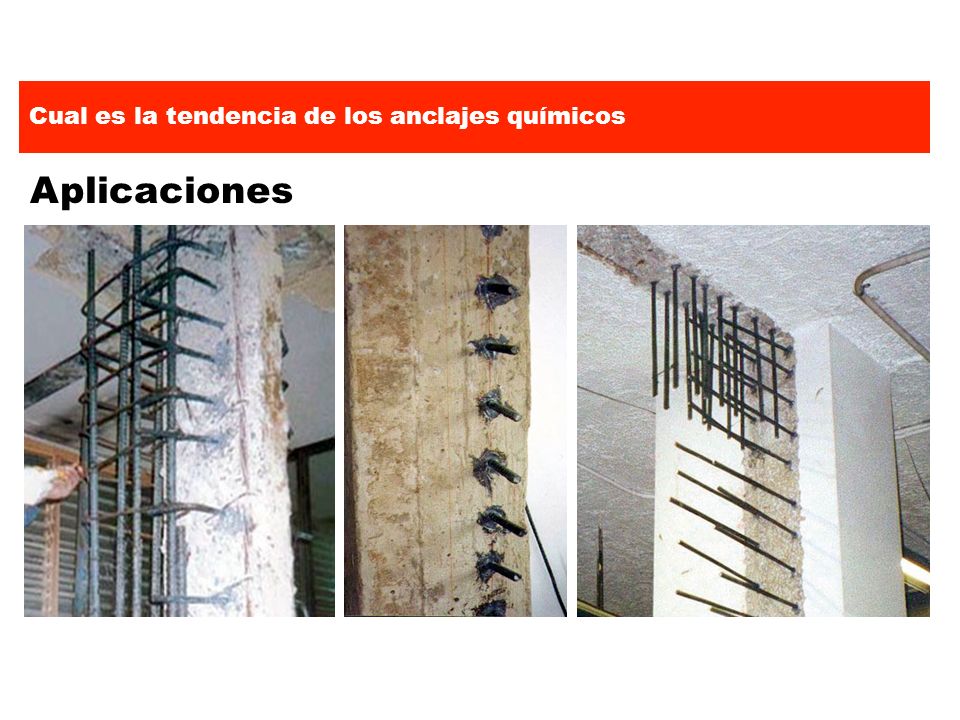

34 Aplicaciones Cual es la tendencia de los anclajes químicos

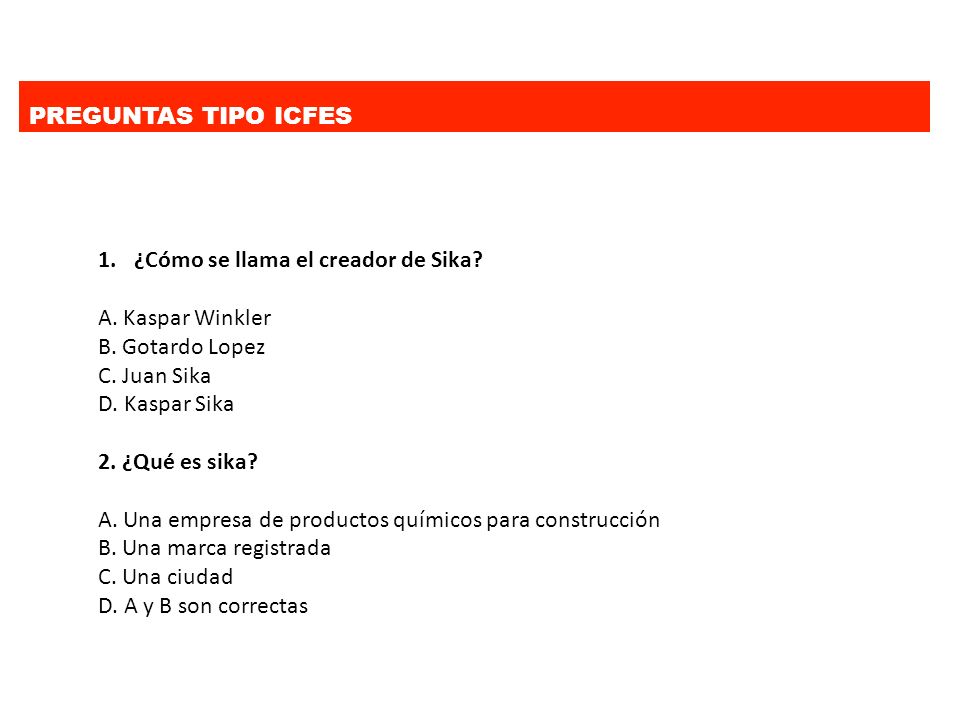

35 PREGUNTAS TIPO ICFES 1.¿Cómo se llama el creador de Sika? A. Kaspar Winkler B. Gotardo Lopez C. Juan Sika D. Kaspar Sika 2. ¿Qué es sika? A. Una empresa de productos químicos para construcción B. Una marca registrada C. Una ciudad D. A y B son correctas

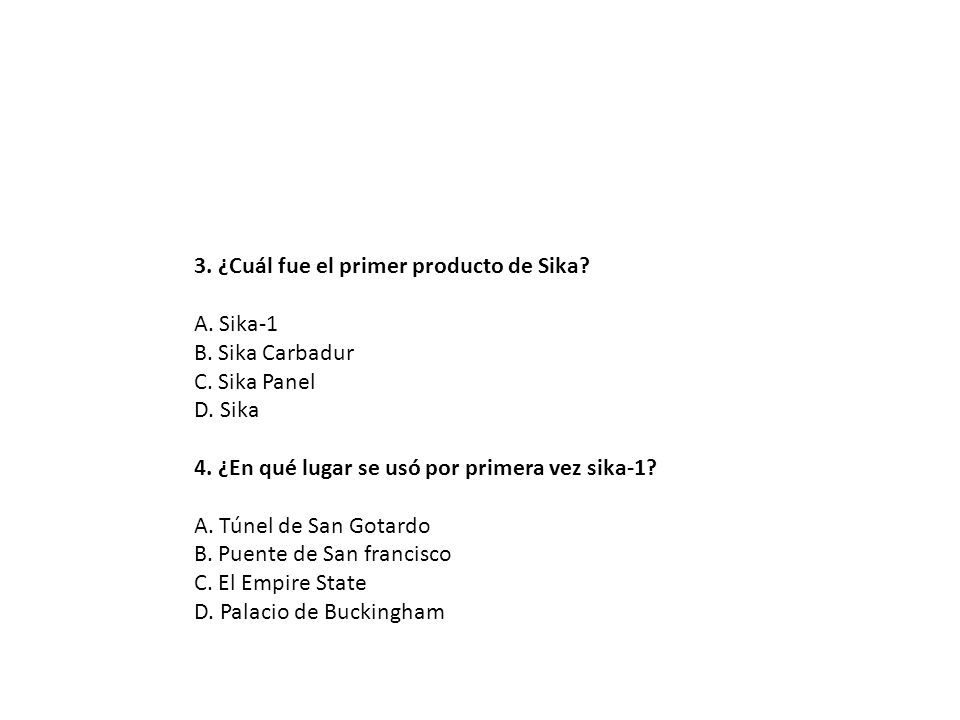

36 3. ¿Cuál fue el primer producto de Sika? A. Sika-1 B. Sika Carbadur C. Sika Panel D. Sika 4. ¿En qué lugar se usó por primera vez sika-1? A. Túnel de San Gotardo B. Puente de San francisco C. El Empire State D. Palacio de Buckingham

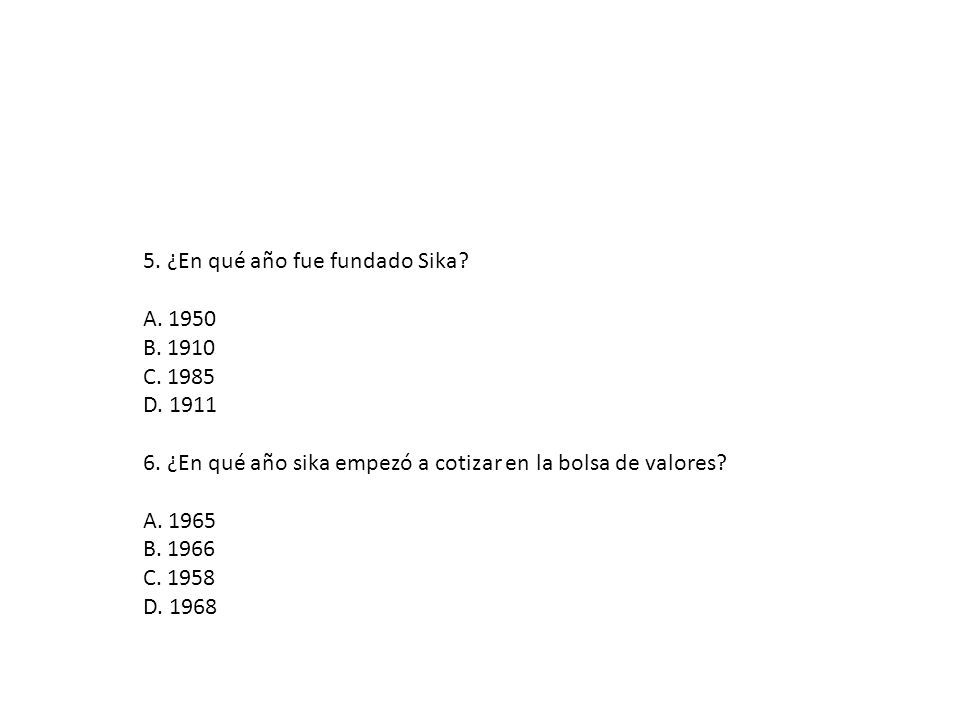

37 5. ¿En qué año fue fundado Sika? A. 1950 B. 1910 C. 1985 D. 1911 6. ¿En qué año sika empezó a cotizar en la bolsa de valores? A. 1965 B. 1966 C. 1958 D. 1968

38 7. ¿Dónde fue fundado sika? A. Austria B. Suiza C. Alemania D. China 8. ¿En qué año se fundó Sika Colombia S.A.S? A. 1951 B. 1948 C. 1952 D. 1960

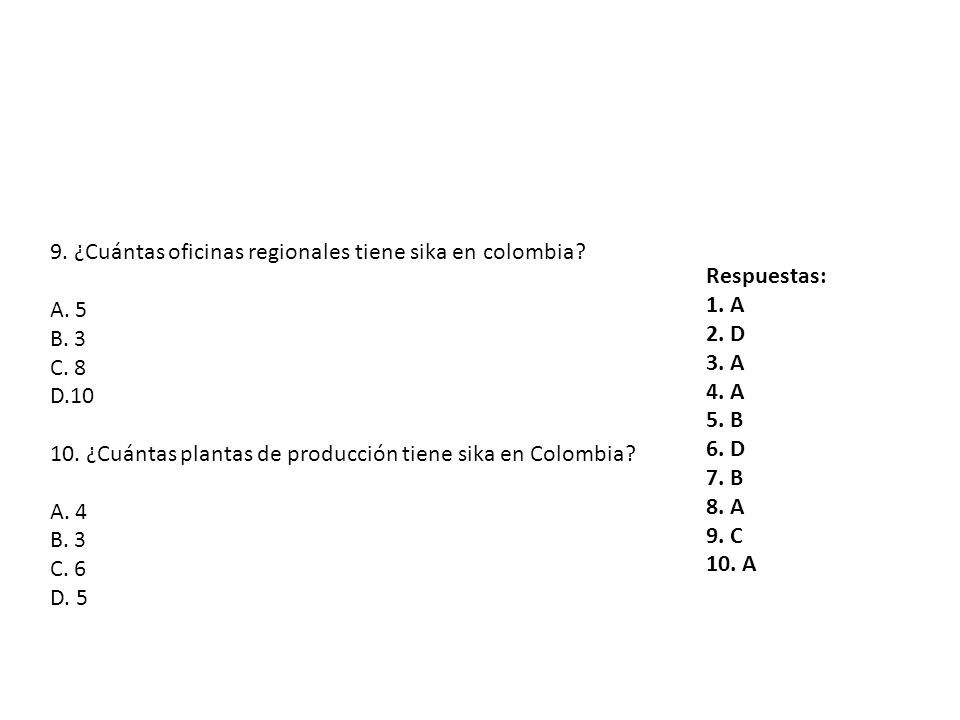

39 9. ¿Cuántas oficinas regionales tiene sika en colombia? A. 5 B. 3 C. 8 D.10 10. ¿Cuántas plantas de producción tiene sika en Colombia? A. 4 B. 3 C. 6 D. 5 Respuestas: 1. A 2. D 3. A 4. A 5. B 6. D 7. B 8. A 9. C 10. A
