1 “AÑO DE LAS CUMBRES MUNDIALES EN EL PERU” UNIVERSIDAD NACIONAL DE INGENIERIA FACULTAD DE INGENIERIA CIVIL DEPARTAMENTO ACADEMICO DE CONSTRUCCION TEMA: TRACTORES SOBRE ORUGAS Y LLANTAS PROFESOR : ALUMNOS: ING: HEDDY JIMENEZ YABAR CUCHO CONDOR ALBERTO ING: HECTOR SALAZAR ARIAS CHAVEZ ROJAS DANNY VARGAS SANDOVAL HUMBERTO UNI 2008-I

2 MARCAS COMERCIALES EN EL PERU www.komatsu.com www.ferreyros.com.pe www.deere.com www.volvo.com MARCAS DE MAQUINARIAS PESADAS NO COMERCIALES EN EL PERU www.kobelcoamerica.com www.liugong.comwww.newholland.com www.casece.com

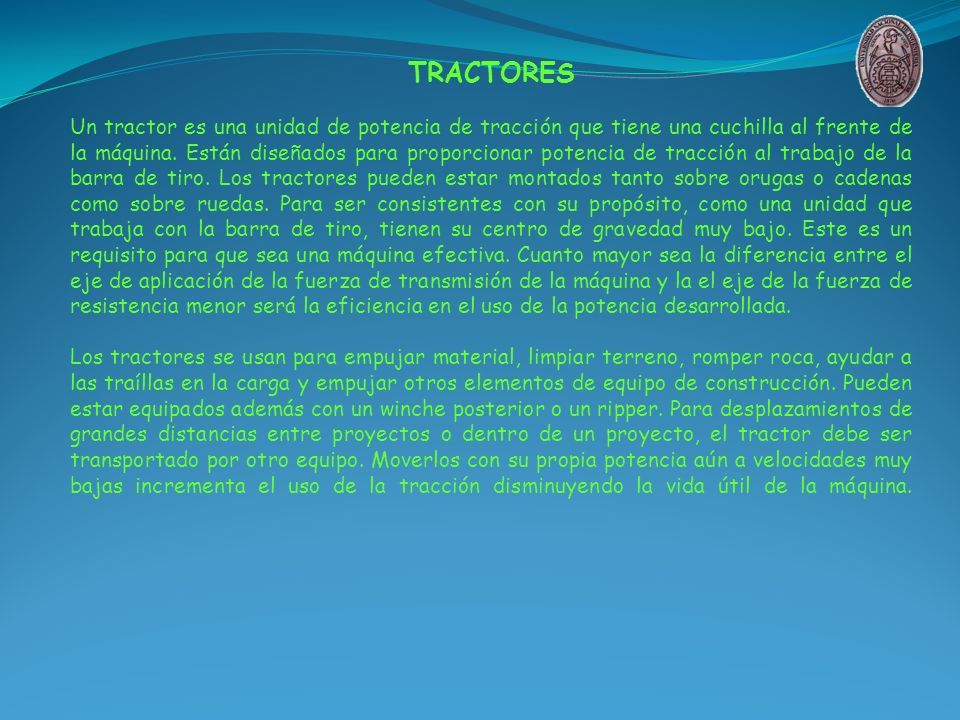

3 TRACTORES Un tractor es una unidad de potencia de tracción que tiene una cuchilla al frente de la máquina. Están diseñados para proporcionar potencia de tracción al trabajo de la barra de tiro. Los tractores pueden estar montados tanto sobre orugas o cadenas como sobre ruedas. Para ser consistentes con su propósito, como una unidad que trabaja con la barra de tiro, tienen su centro de gravedad muy bajo. Este es un requisito para que sea una máquina efectiva. Cuanto mayor sea la diferencia entre el eje de aplicación de la fuerza de transmisión de la máquina y la el eje de la fuerza de resistencia menor será la eficiencia en el uso de la potencia desarrollada. Los tractores se usan para empujar material, limpiar terreno, romper roca, ayudar a las traíllas en la carga y empujar otros elementos de equipo de construcción. Pueden estar equipados además con un winche posterior o un ripper. Para desplazamientos de grandes distancias entre proyectos o dentro de un proyecto, el tractor debe ser transportado por otro equipo. Moverlos con su propia potencia aún a velocidades muy bajas incrementa el uso de la tracción disminuyendo la vida útil de la máquina.

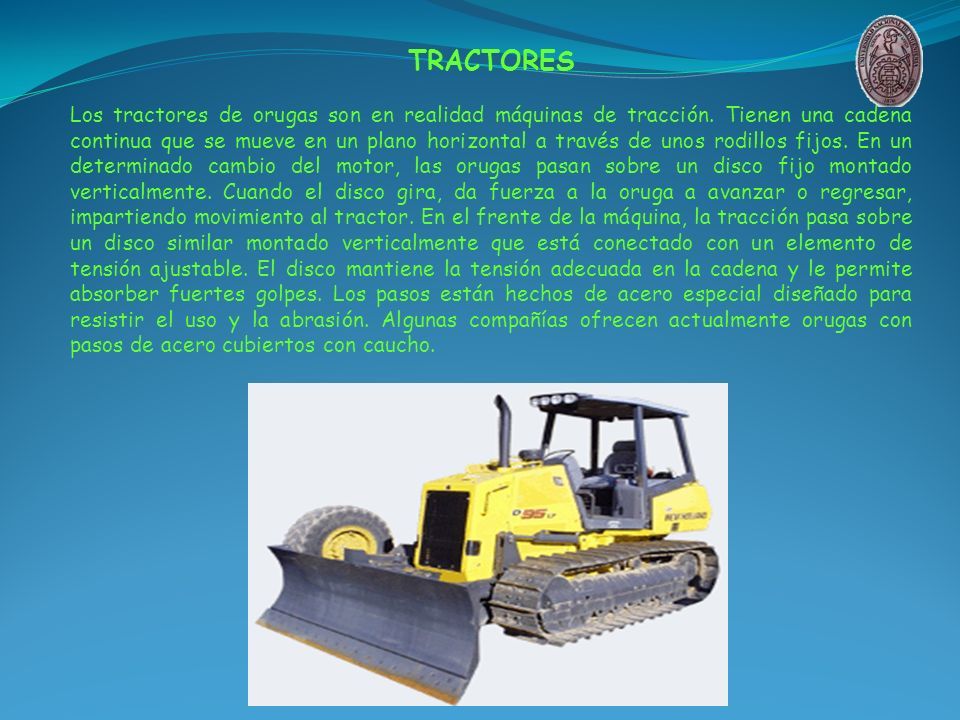

4 TRACTORES Los tractores de orugas son en realidad máquinas de tracción. Tienen una cadena continua que se mueve en un plano horizontal a través de unos rodillos fijos. En un determinado cambio del motor, las orugas pasan sobre un disco fijo montado verticalmente. Cuando el disco gira, da fuerza a la oruga a avanzar o regresar, impartiendo movimiento al tractor. En el frente de la máquina, la tracción pasa sobre un disco similar montado verticalmente que está conectado con un elemento de tensión ajustable. El disco mantiene la tensión adecuada en la cadena y le permite absorber fuertes golpes. Los pasos están hechos de acero especial diseñado para resistir el uso y la abrasión. Algunas compañías ofrecen actualmente orugas con pasos de acero cubiertos con caucho.

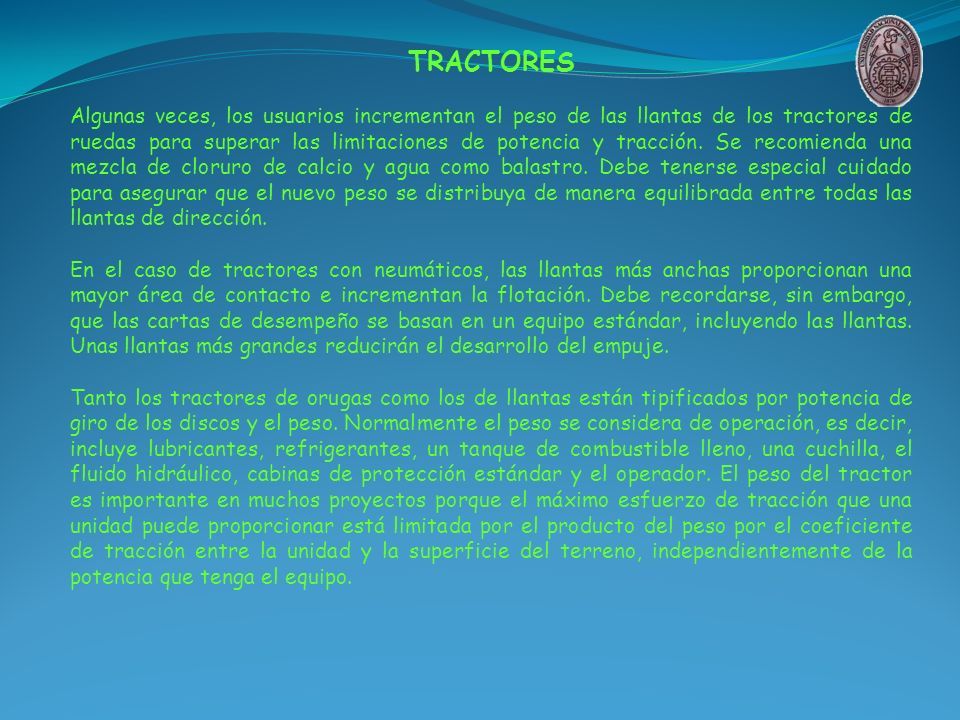

5 TRACTORES Algunas veces, los usuarios incrementan el peso de las llantas de los tractores de ruedas para superar las limitaciones de potencia y tracción. Se recomienda una mezcla de cloruro de calcio y agua como balastro. Debe tenerse especial cuidado para asegurar que el nuevo peso se distribuya de manera equilibrada entre todas las llantas de dirección. En el caso de tractores con neumáticos, las llantas más anchas proporcionan una mayor área de contacto e incrementan la flotación. Debe recordarse, sin embargo, que las cartas de desempeño se basan en un equipo estándar, incluyendo las llantas. Unas llantas más grandes reducirán el desarrollo del empuje. Tanto los tractores de orugas como los de llantas están tipificados por potencia de giro de los discos y el peso. Normalmente el peso se considera de operación, es decir, incluye lubricantes, refrigerantes, un tanque de combustible lleno, una cuchilla, el fluido hidráulico, cabinas de protección estándar y el operador. El peso del tractor es importante en muchos proyectos porque el máximo esfuerzo de tracción que una unidad puede proporcionar está limitada por el producto del peso por el coeficiente de tracción entre la unidad y la superficie del terreno, independientemente de la potencia que tenga el equipo.

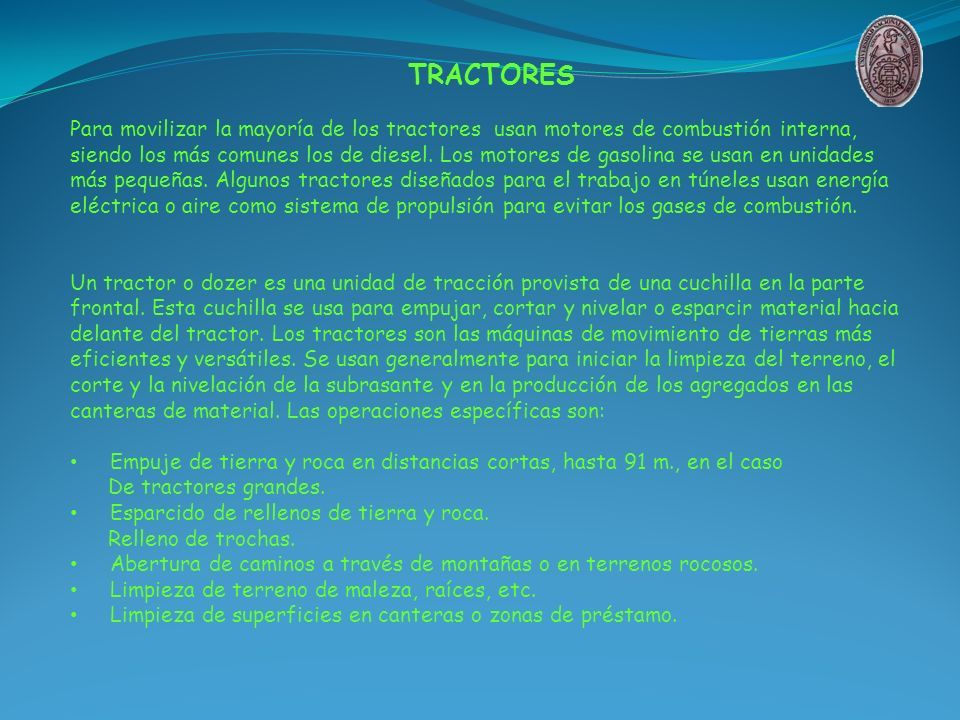

6 TRACTORES Para movilizar la mayoría de los tractores usan motores de combustión interna, siendo los más comunes los de diesel. Los motores de gasolina se usan en unidades más pequeñas. Algunos tractores diseñados para el trabajo en túneles usan energía eléctrica o aire como sistema de propulsión para evitar los gases de combustión. Un tractor o dozer es una unidad de tracción provista de una cuchilla en la parte frontal. Esta cuchilla se usa para empujar, cortar y nivelar o esparcir material hacia delante del tractor. Los tractores son las máquinas de movimiento de tierras más eficientes y versátiles. Se usan generalmente para iniciar la limpieza del terreno, el corte y la nivelación de la subrasante y en la producción de los agregados en las canteras de material. Las operaciones específicas son: Empuje de tierra y roca en distancias cortas, hasta 91 m., en el caso De tractores grandes. Esparcido de rellenos de tierra y roca. Relleno de trochas. Abertura de caminos a través de montañas o en terrenos rocosos. Limpieza de terreno de maleza, raíces, etc. Limpieza de superficies en canteras o zonas de préstamo.

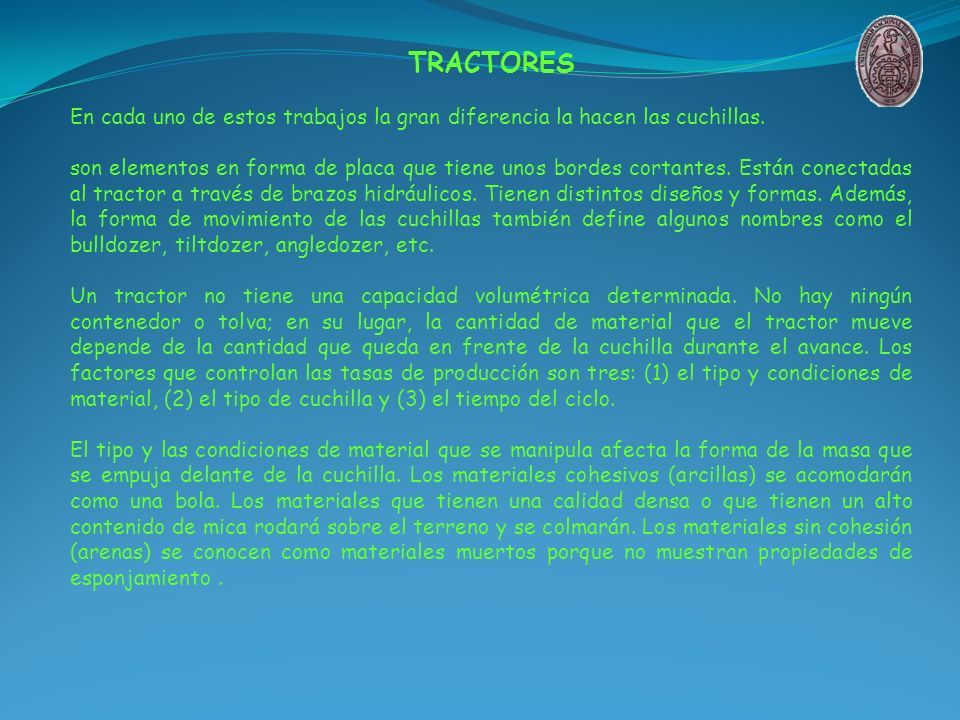

7 TRACTORES En cada uno de estos trabajos la gran diferencia la hacen las cuchillas. son elementos en forma de placa que tiene unos bordes cortantes. Están conectadas al tractor a través de brazos hidráulicos. Tienen distintos diseños y formas. Además, la forma de movimiento de las cuchillas también define algunos nombres como el bulldozer, tiltdozer, angledozer, etc. Un tractor no tiene una capacidad volumétrica determinada. No hay ningún contenedor o tolva; en su lugar, la cantidad de material que el tractor mueve depende de la cantidad que queda en frente de la cuchilla durante el avance. Los factores que controlan las tasas de producción son tres: (1) el tipo y condiciones de material, (2) el tipo de cuchilla y (3) el tiempo del ciclo. El tipo y las condiciones de material que se manipula afecta la forma de la masa que se empuja delante de la cuchilla. Los materiales cohesivos (arcillas) se acomodarán como una bola. Los materiales que tienen una calidad densa o que tienen un alto contenido de mica rodará sobre el terreno y se colmarán. Los materiales sin cohesión (arenas) se conocen como materiales muertos porque no muestran propiedades de esponjamiento. º

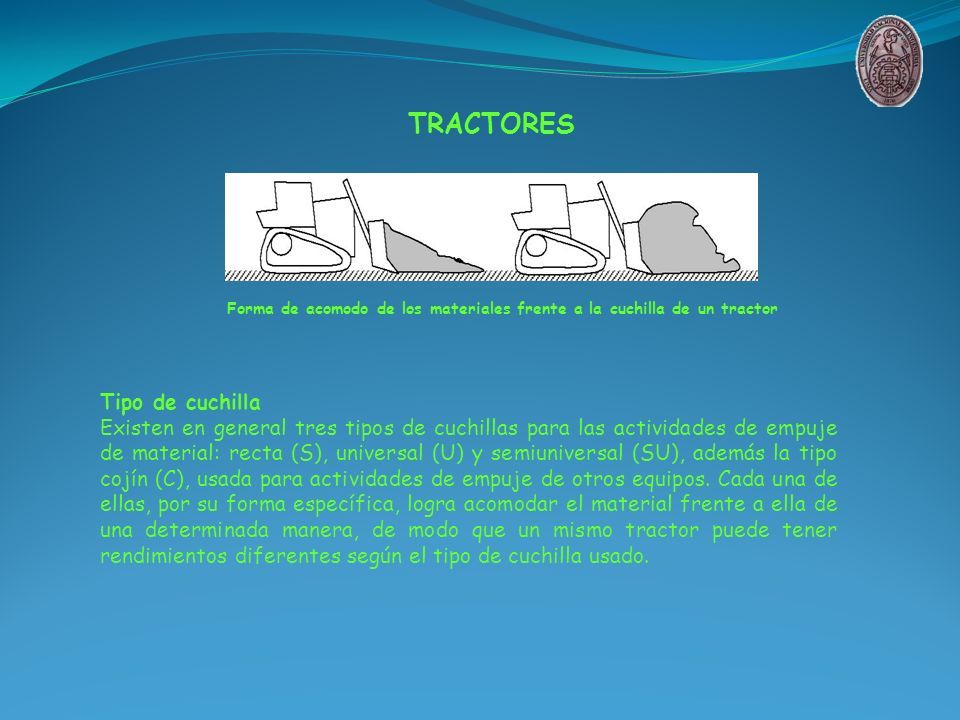

8 TRACTORES Forma de acomodo de los materiales frente a la cuchilla de un tractor Tipo de cuchilla Existen en general tres tipos de cuchillas para las actividades de empuje de material: recta (S), universal (U) y semiuniversal (SU), además la tipo cojín (C), usada para actividades de empuje de otros equipos. Cada una de ellas, por su forma específica, logra acomodar el material frente a ella de una determinada manera, de modo que un mismo tractor puede tener rendimientos diferentes según el tipo de cuchilla usado.

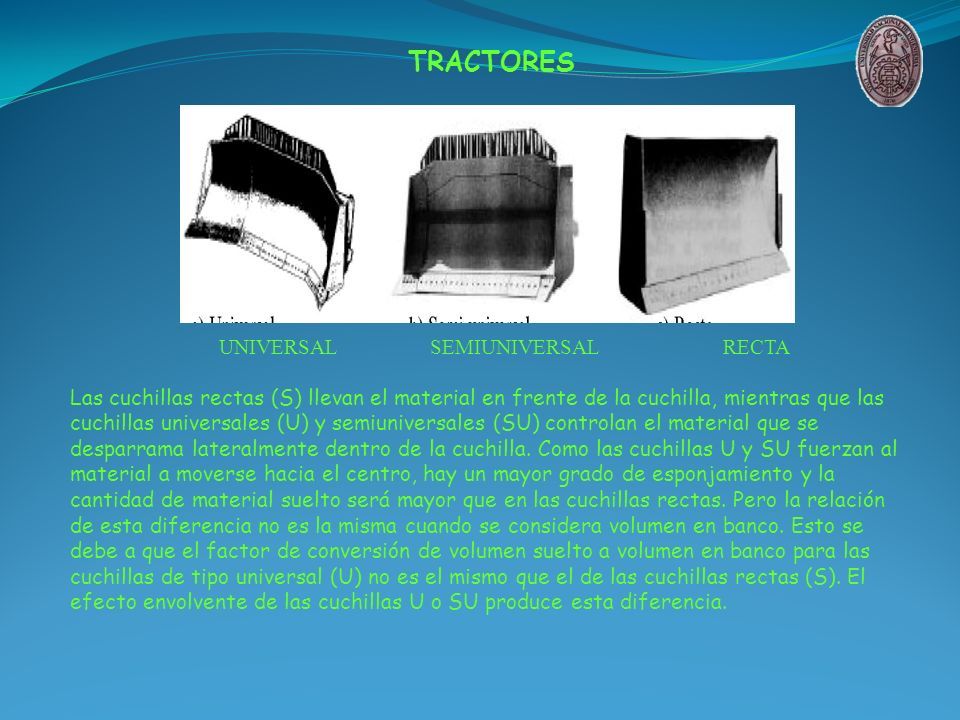

9 TRACTORES UNIVERSAL SEMIUNIVERSAL RECTA Las cuchillas rectas (S) llevan el material en frente de la cuchilla, mientras que las cuchillas universales (U) y semiuniversales (SU) controlan el material que se desparrama lateralmente dentro de la cuchilla. Como las cuchillas U y SU fuerzan al material a moverse hacia el centro, hay un mayor grado de esponjamiento y la cantidad de material suelto será mayor que en las cuchillas rectas. Pero la relación de esta diferencia no es la misma cuando se considera volumen en banco. Esto se debe a que el factor de conversión de volumen suelto a volumen en banco para las cuchillas de tipo universal (U) no es el mismo que el de las cuchillas rectas (S). El efecto envolvente de las cuchillas U o SU produce esta diferencia.

10 TRACTORES Act ividades de limpieza de terreno La limpieza de terreno consiste en el retiro de árboles, maleza y vegetación en la zona del camino porque su efecto en la estructura del pavimento es funesta por su degradación en el tiempo o la generación de asentamientos no deseados. Esto ocurre con frecuencia cuando se abre un nuevo trazo. Existen cuchillas especiales para limpieza de terreno, pero pueden usarse cualquiera de las anteriormente mencionadas. Excavación en roca La excavación de roca normalmente se realiza usando explosivos. Algunas veces, por la magnitud del trabajo y las condiciones de la roca es posible realizar la excavación con un accesorio llamado ripper o desgarrador, que consiste en unas uñas colocadas en la parte posterior del tractor, que penetran el suelo y son jaladas por el equipo, aflojando el material. Puede trabajar en roca, terreno duro de excavar o pavimentos antiguos. Por lo general se prefieren los tractores de orugas, por la gran fuerza de tiro que necesita este trabajo.

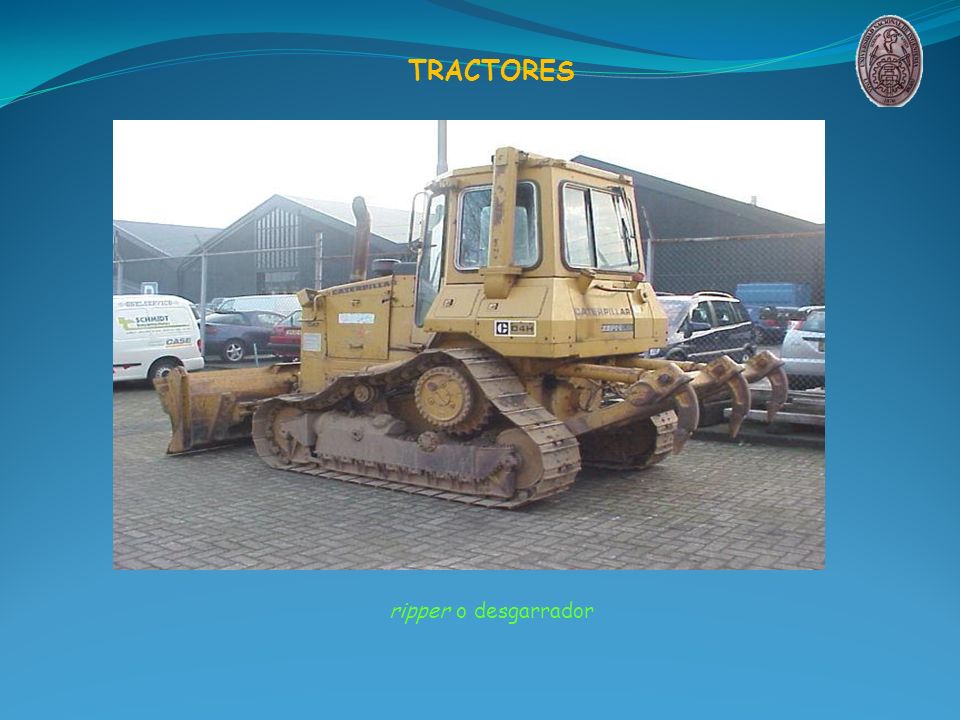

11 TRACTORES ripper o desgarrador

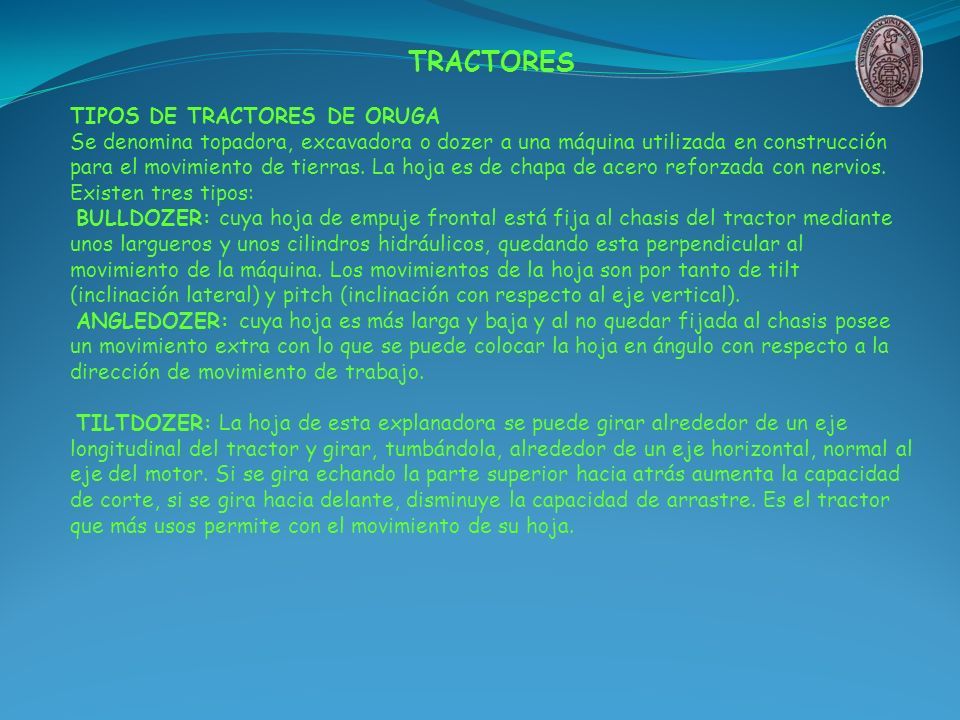

12 TRACTORES TIPOS DE TRACTORES DE ORUGA Se denomina topadora, excavadora o dozer a una máquina utilizada en construcción para el movimiento de tierras. La hoja es de chapa de acero reforzada con nervios. Existen tres tipos: BULLDOZER: cuya hoja de empuje frontal está fija al chasis del tractor mediante unos largueros y unos cilindros hidráulicos, quedando esta perpendicular al movimiento de la máquina. Los movimientos de la hoja son por tanto de tilt (inclinación lateral) y pitch (inclinación con respecto al eje vertical). ANGLEDOZER: cuya hoja es más larga y baja y al no quedar fijada al chasis posee un movimiento extra con lo que se puede colocar la hoja en ángulo con respecto a la dirección de movimiento de trabajo. TILTDOZER: La hoja de esta explanadora se puede girar alrededor de un eje longitudinal del tractor y girar, tumbándola, alrededor de un eje horizontal, normal al eje del motor. Si se gira echando la parte superior hacia atrás aumenta la capacidad de corte, si se gira hacia delante, disminuye la capacidad de arrastre. Es el tractor que más usos permite con el movimiento de su hoja.

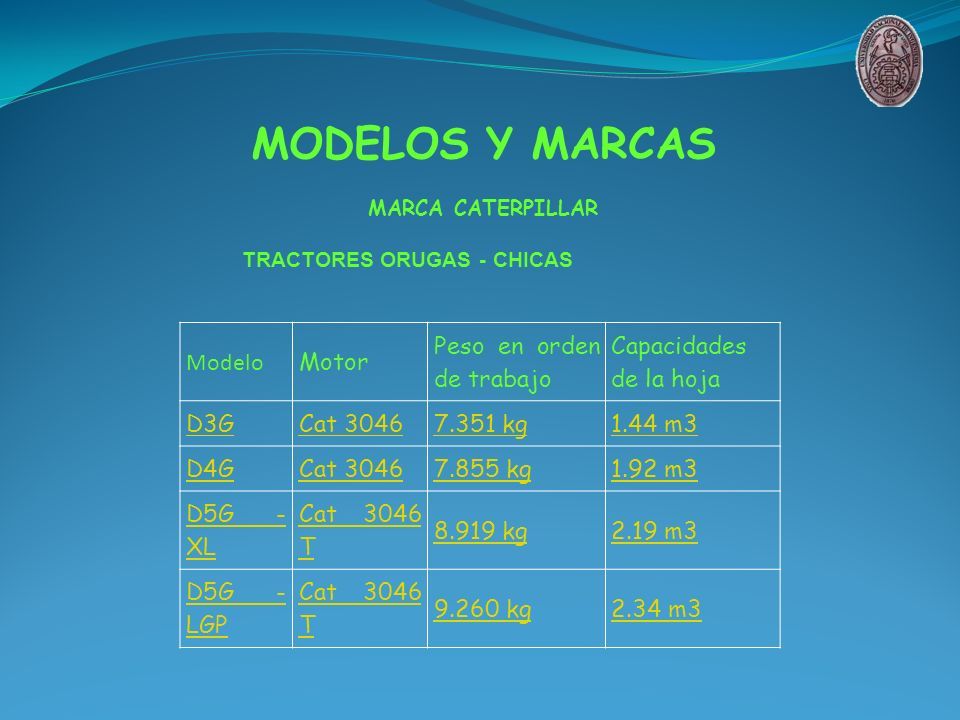

13 Modelo Motor Peso en orden de trabajo Capacidades de la hoja D3GCat 30467.351 kg1.44 m3 D4GCat 30467.855 kg1.92 m3 D5G - XL Cat 3046 T 8.919 kg2.19 m3 D5G - LGP Cat 3046 T 9.260 kg2.34 m3 MODELOS Y MARCAS MARCA CATERPILLAR TRACTORES ORUGAS - CHICAS

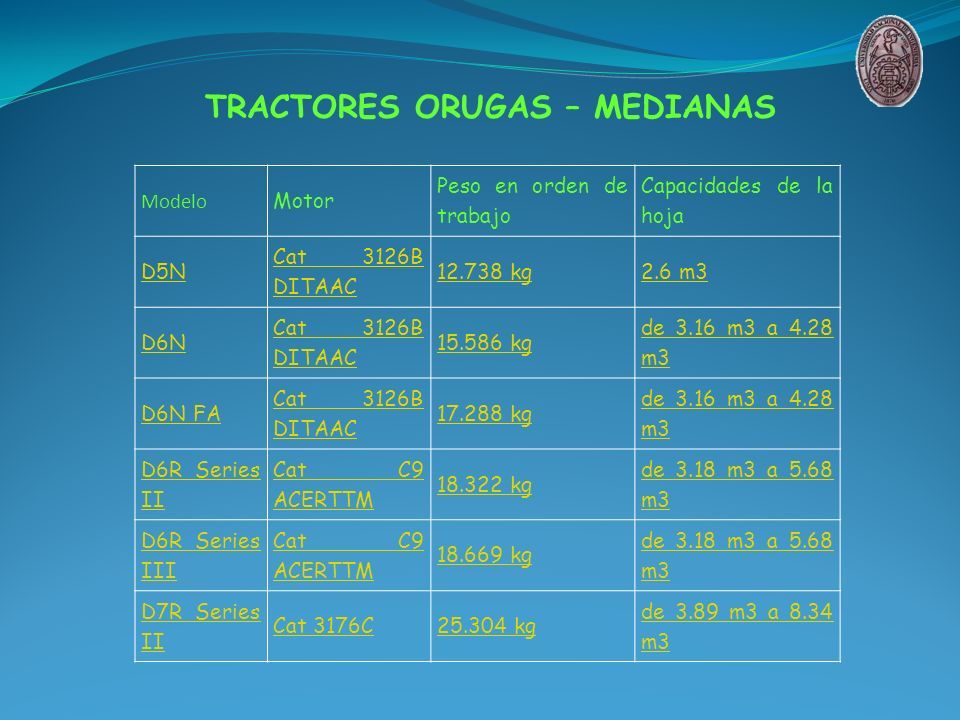

14 Modelo Motor Peso en orden de trabajo Capacidades de la hoja D5N Cat 3126B DITAAC 12.738 kg2.6 m3 D6N Cat 3126B DITAAC 15.586 kg de 3.16 m3 a 4.28 m3 D6N FA Cat 3126B DITAAC 17.288 kg de 3.16 m3 a 4.28 m3 D6R Series II Cat C9 ACERTTM 18.322 kg de 3.18 m3 a 5.68 m3 D6R Series III Cat C9 ACERTTM 18.669 kg de 3.18 m3 a 5.68 m3 D7R Series II Cat 3176C25.304 kg de 3.89 m3 a 8.34 m3 TRACTORES ORUGAS – MEDIANAS

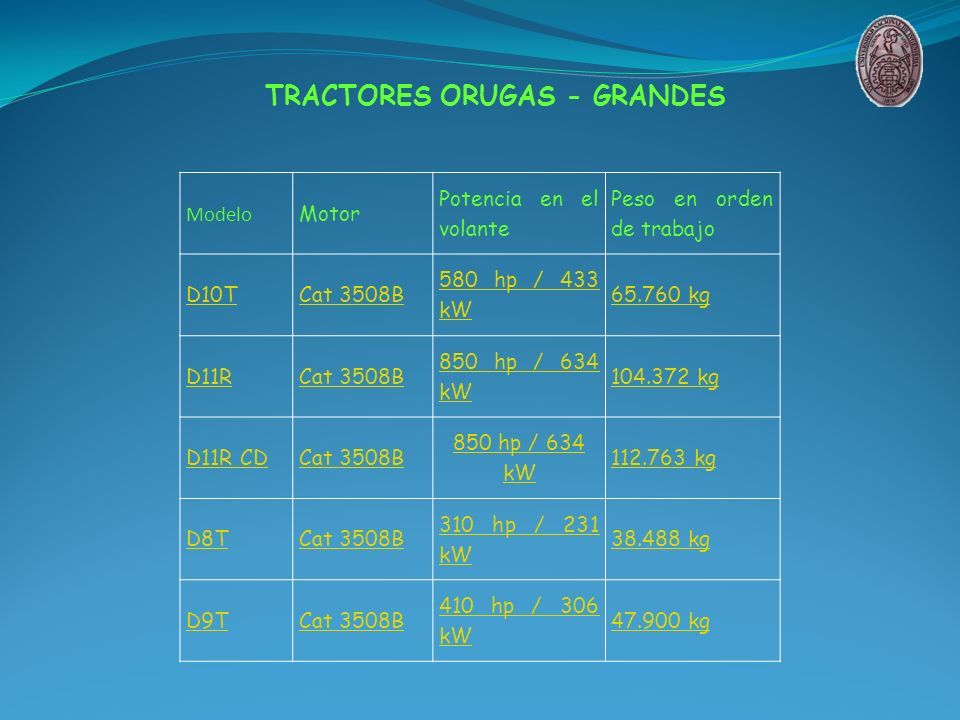

15 Modelo Motor Potencia en el volante Peso en orden de trabajo D10TCat 3508B 580 hp / 433 kW 65.760 kg D11RCat 3508B 850 hp / 634 kW 104.372 kg D11R CDCat 3508B 850 hp / 634 kW 112.763 kg D8TCat 3508B 310 hp / 231 kW 38.488 kg D9TCat 3508B 410 hp / 306 kW 47.900 kg TRACTORES ORUGAS - GRANDES

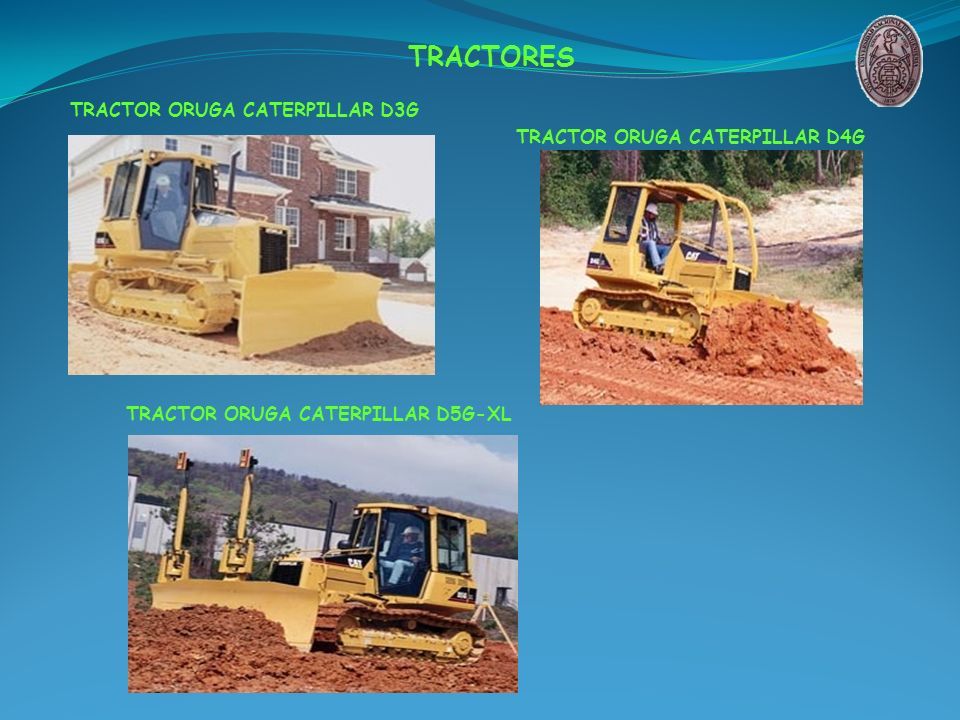

16 TRACTORES TRACTOR ORUGA CATERPILLAR D3G TRACTOR ORUGA CATERPILLAR D4G TRACTOR ORUGA CATERPILLAR D5G-XL

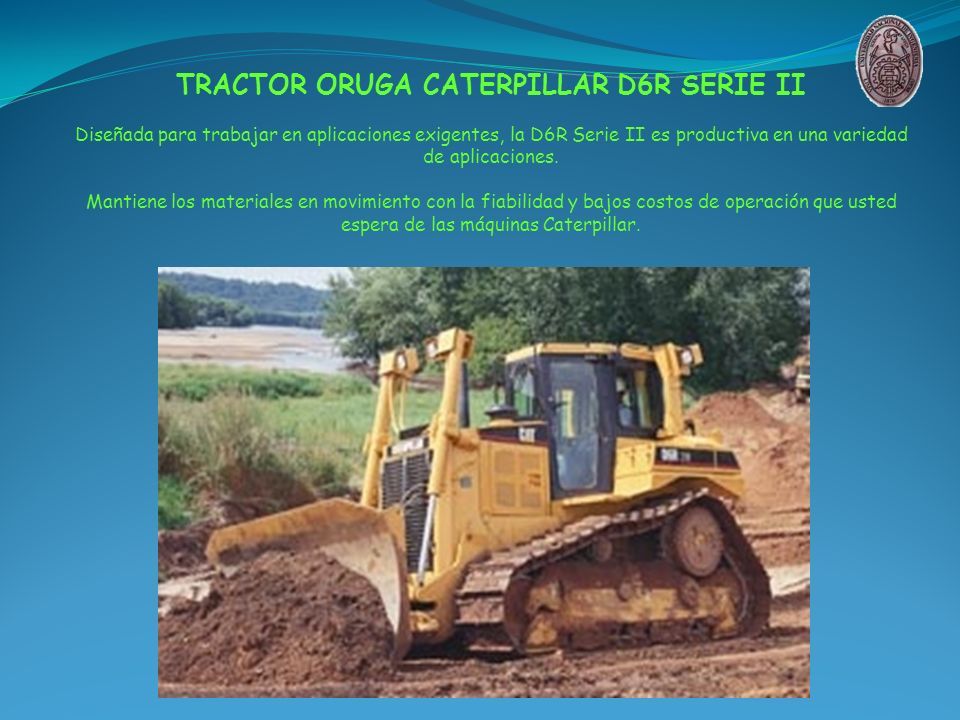

17 TRACTOR ORUGA CATERPILLAR D6R SERIE II Diseñada para trabajar en aplicaciones exigentes, la D6R Serie II es productiva en una variedad de aplicaciones. Mantiene los materiales en movimiento con la fiabilidad y bajos costos de operación que usted espera de las máquinas Caterpillar.

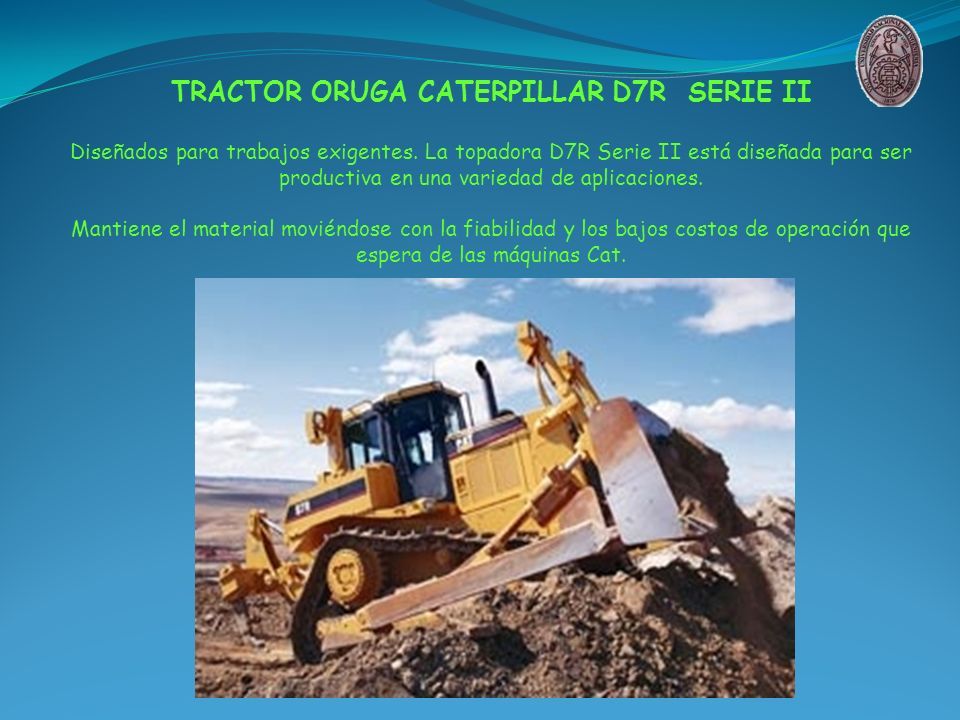

18 TRACTOR ORUGA CATERPILLAR D7R SERIE II Diseñados para trabajos exigentes. La topadora D7R Serie II está diseñada para ser productiva en una variedad de aplicaciones. Mantiene el material moviéndose con la fiabilidad y los bajos costos de operación que espera de las máquinas Cat.

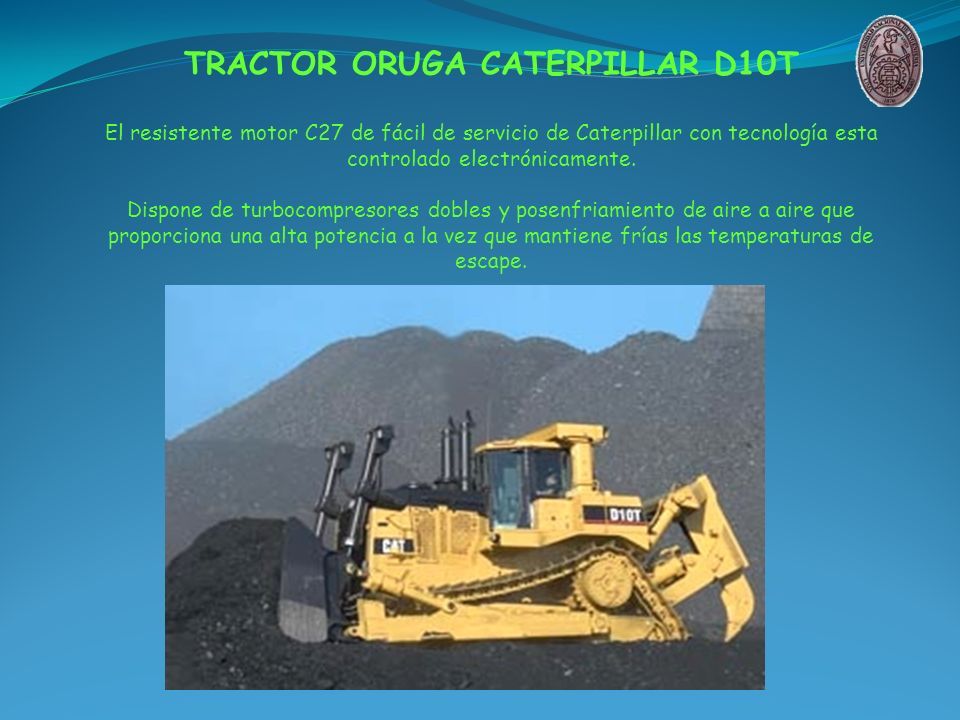

19 TRACTOR ORUGA CATERPILLAR D10T El resistente motor C27 de fácil de servicio de Caterpillar con tecnología esta controlado electrónicamente. Dispone de turbocompresores dobles y posenfriamiento de aire a aire que proporciona una alta potencia a la vez que mantiene frías las temperaturas de escape.

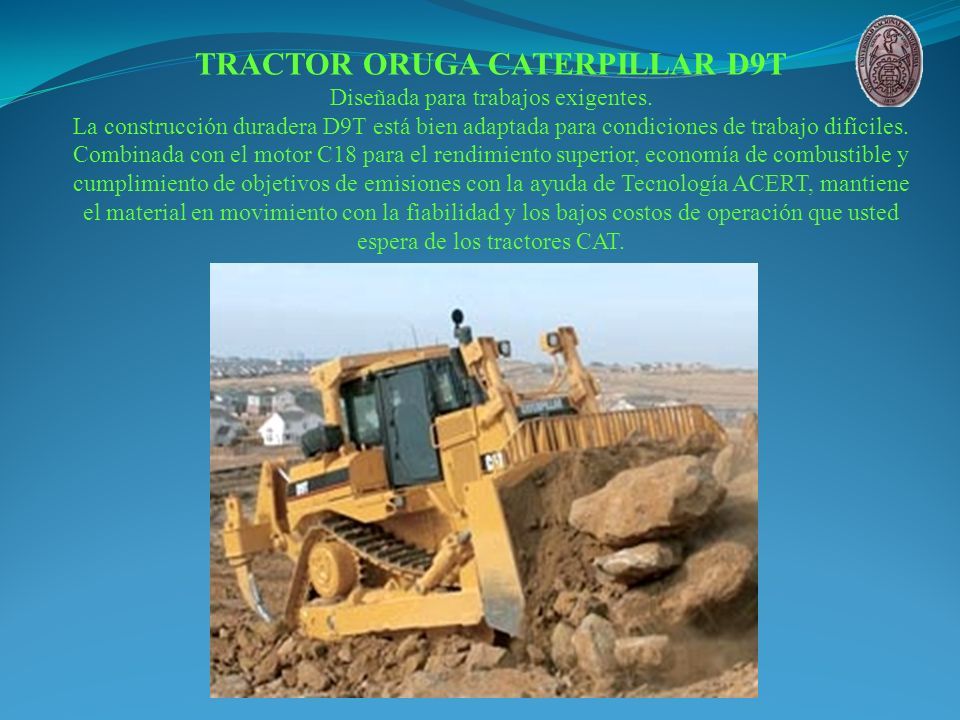

20 TRACTOR ORUGA CATERPILLAR D9T Diseñada para trabajos exigentes. La construcción duradera D9T está bien adaptada para condiciones de trabajo difíciles. Combinada con el motor C18 para el rendimiento superior, economía de combustible y cumplimiento de objetivos de emisiones con la ayuda de Tecnología ACERT, mantiene el material en movimiento con la fiabilidad y los bajos costos de operación que usted espera de los tractores CAT..

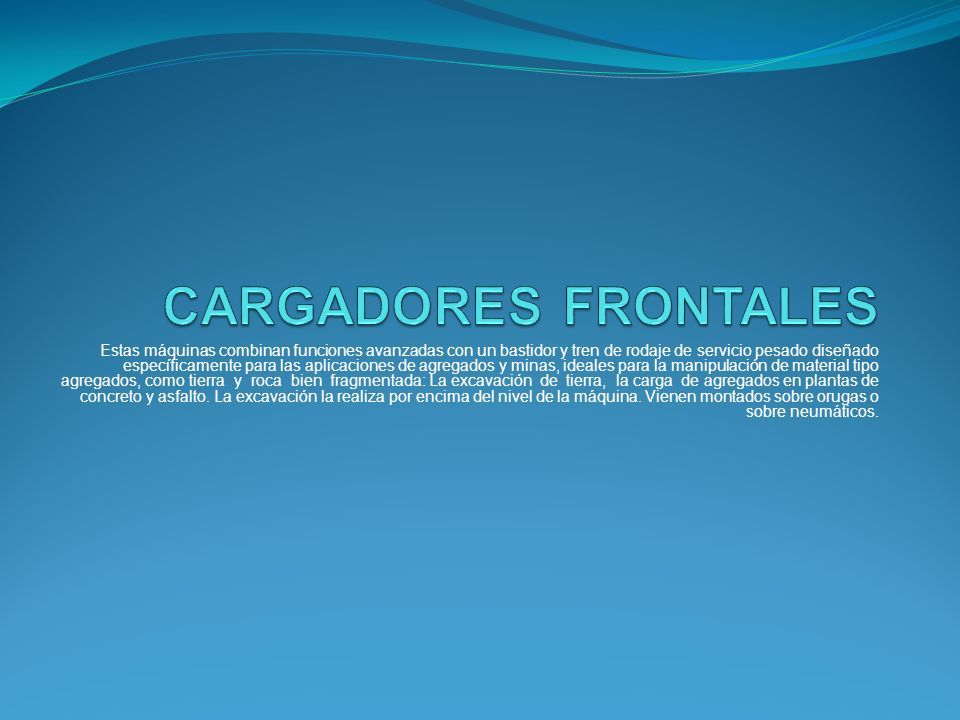

21 Estas máquinas combinan funciones avanzadas con un bastidor y tren de rodaje de servicio pesado diseñado específicamente para las aplicaciones de agregados y minas, ideales para la manipulación de material tipo agregados, como tierra y roca bien fragmentada: La excavación de tierra, la carga de agregados en plantas de concreto y asfalto. La excavación la realiza por encima del nivel de la máquina. Vienen montados sobre orugas o sobre neumáticos.

22 CARGADORES FRONTALES CON RUEDAS - EQUIPOS CHICOS Potencia neta: 129 hp / 96 kW - 149 hp / 111 kW129 hp / 96 kW 149 hp / 111 kW Peso en trabajo: 10 850 kg - 13 029 kg10 850 kg 13 029 kg CARGADORES FRONTALES CON RUEDAS - EQUIPOS INTERMEDIOS Potencia neta: 134 hp / 180 kW - 318 hp / 237 kW 134 hp / 180 kW318 hp / 237 kW Peso en trabajo: 13 452 kg - 31 370 kg 13 452 kg31 370 kg CARGADORES FRONTALES CON RUEDAS – EQUIPOS GRANDES Potencia neta: 501 hp / 373 kW - 1577 hp / 1176 kW501 hp / 373 kW1577 hp / 1176 kW Peso en trabajo: 49 546 kg - 195 434 kg49 546 kg195 434 kg

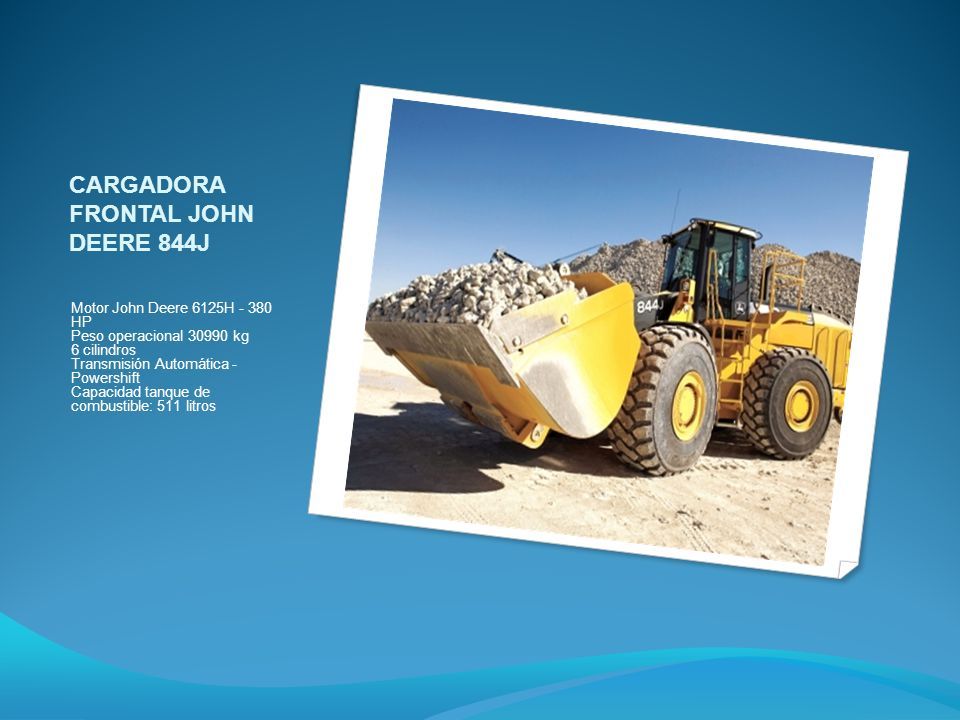

23 CARGADORA FRONTAL JOHN DEERE 844J Motor John Deere 6125H - 380 HP Peso operacional 30990 kg 6 cilindros Transmisión Automática - Powershift Capacidad tanque de combustible: 511 litros

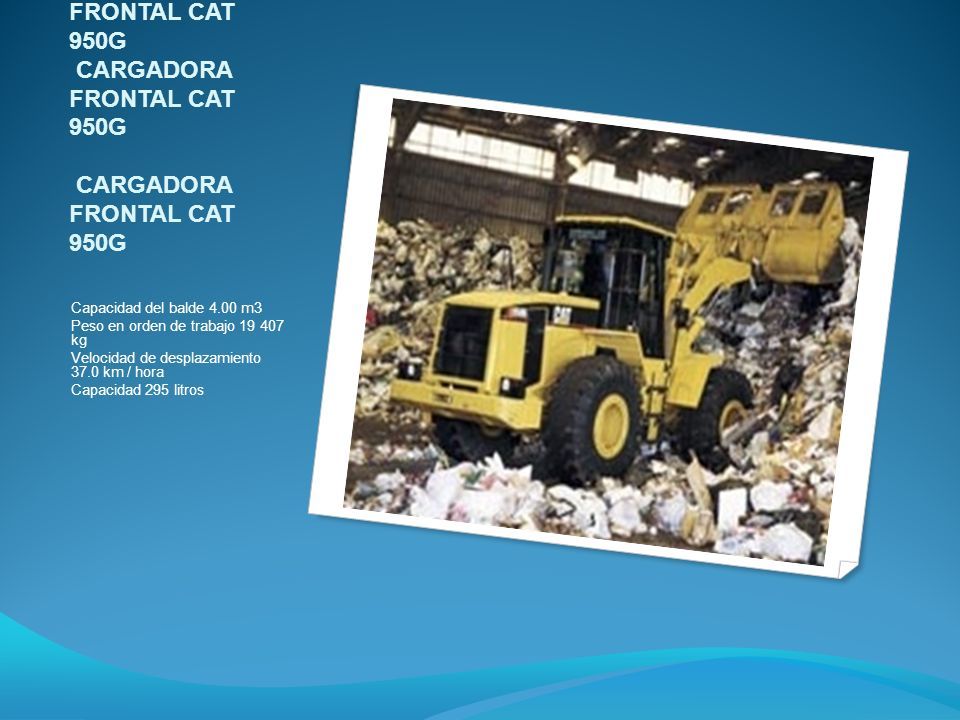

24 CARGADORA FRONTAL CAT 950G CARGADORA FRONTAL CAT 950G CARGADORA FRONTAL CAT 950G Capacidad del balde 4.00 m3 Peso en orden de trabajo 19 407 kg Velocidad de desplazamiento 37.0 km / hora Capacidad 295 litros

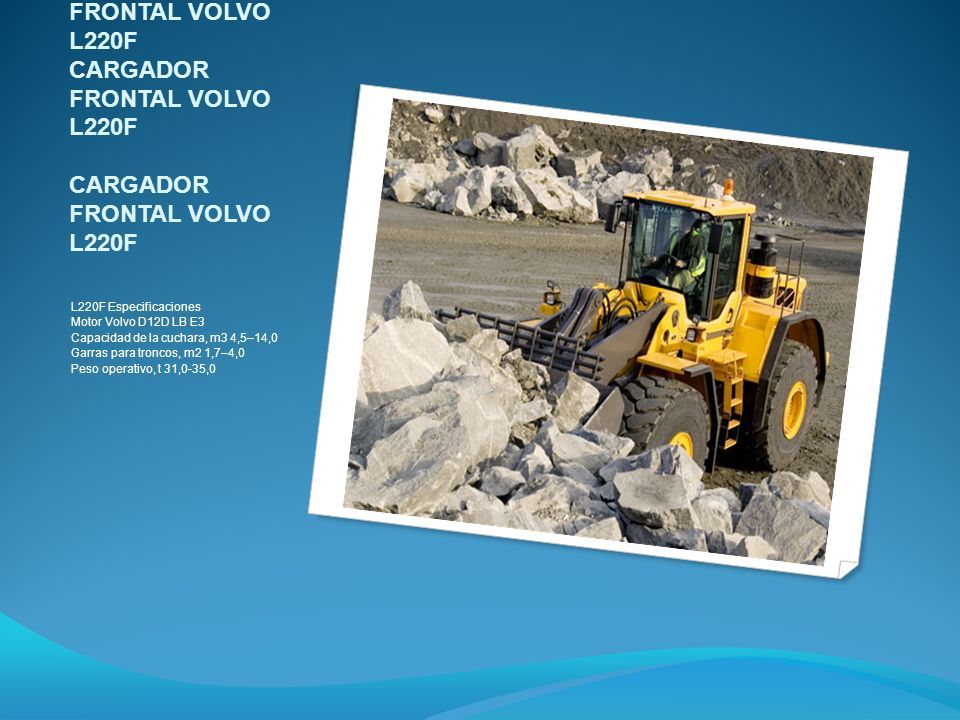

25 CARGADORA FRONTAL CAT 950G CARGADORA FRONTAL CAT 950G CARGADOR FRONTAL VOLVO L220F CARGADOR FRONTAL VOLVO L220F CARGADOR FRONTAL VOLVO L220F CARGADOR FRONTAL VOLVO L220F L220F Especificaciones Motor Volvo D12D LB E3 Capacidad de la cuchara, m3 4,5–14,0 Garras para troncos, m2 1,7–4,0 Peso operativo, t 31,0-35,0

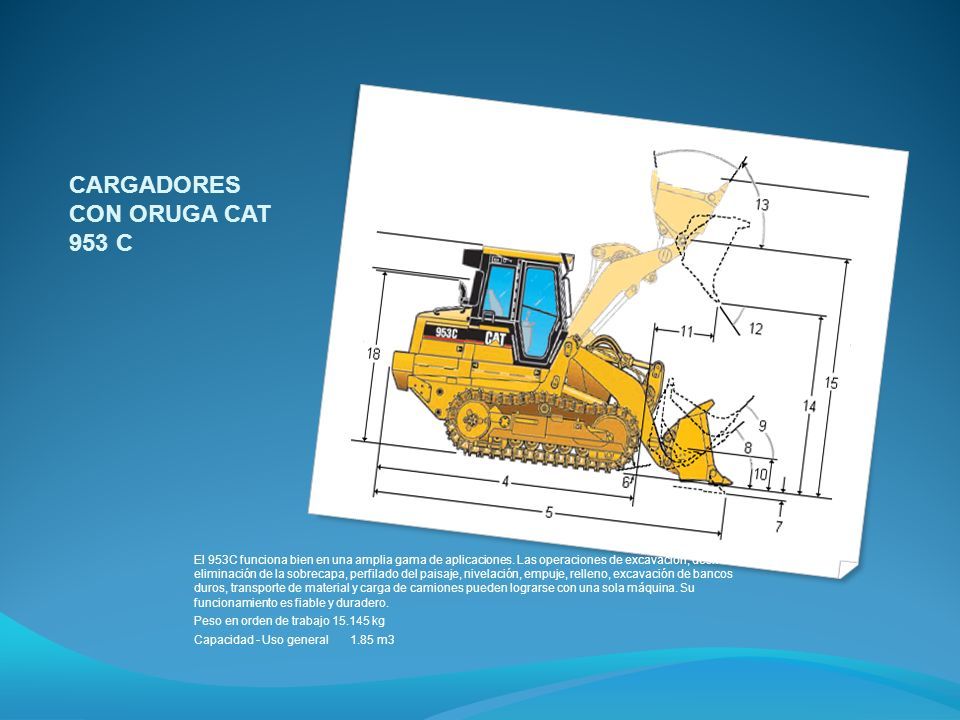

26 CARGADORES CON ORUGA CAT 953 C El 953C funciona bien en una amplia gama de aplicaciones. Las operaciones de excavación, desmonte, eliminación de la sobrecapa, perfilado del paisaje, nivelación, empuje, relleno, excavación de bancos duros, transporte de material y carga de camiones pueden lograrse con una sola máquina. Su funcionamiento es fiable y duradero. Peso en orden de trabajo 15.145 kg Capacidad - Uso general 1.85 m3

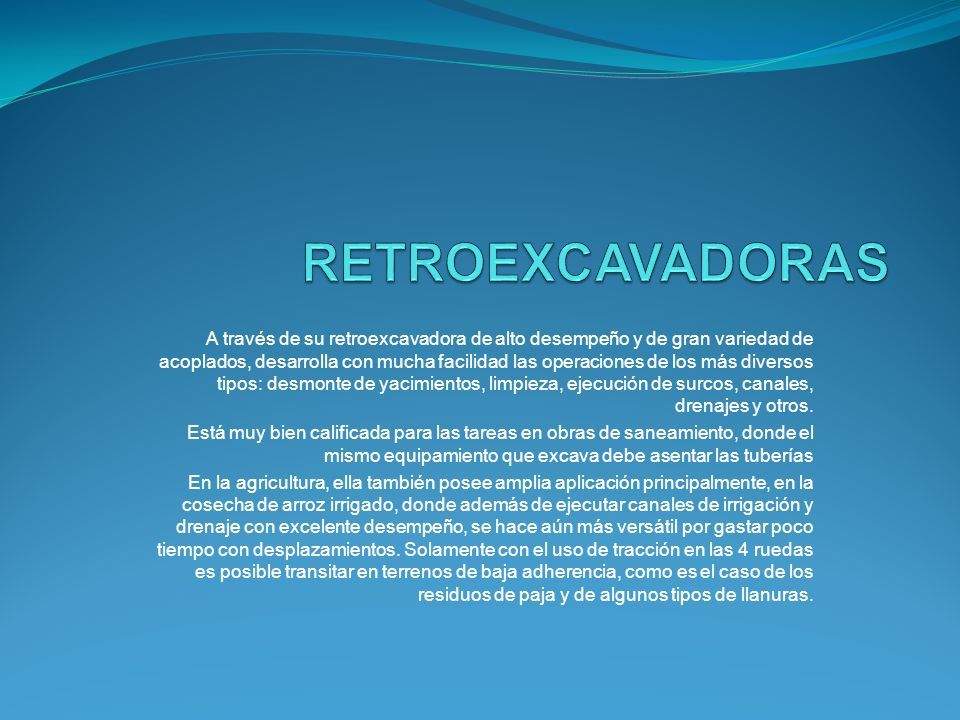

27 A través de su retroexcavadora de alto desempeño y de gran variedad de acoplados, desarrolla con mucha facilidad las operaciones de los más diversos tipos: desmonte de yacimientos, limpieza, ejecución de surcos, canales, drenajes y otros. Está muy bien calificada para las tareas en obras de saneamiento, donde el mismo equipamiento que excava debe asentar las tuberías En la agricultura, ella también posee amplia aplicación principalmente, en la cosecha de arroz irrigado, donde además de ejecutar canales de irrigación y drenaje con excelente desempeño, se hace aún más versátil por gastar poco tiempo con desplazamientos. Solamente con el uso de tracción en las 4 ruedas es posible transitar en terrenos de baja adherencia, como es el caso de los residuos de paja y de algunos tipos de llanuras.

28 RETROEXCAVADO RA JOHN DEERE310J Motor John Deere 4045D - 72 HP Peso de trabajo 6258 kg Profundidad de excavación de 4.34 metros Fuerza de desprendimiento de la cargadora de 38.3 kN Capacidad de levante de la cargadora de 2792 kg Tipo de ventilación: aspiración

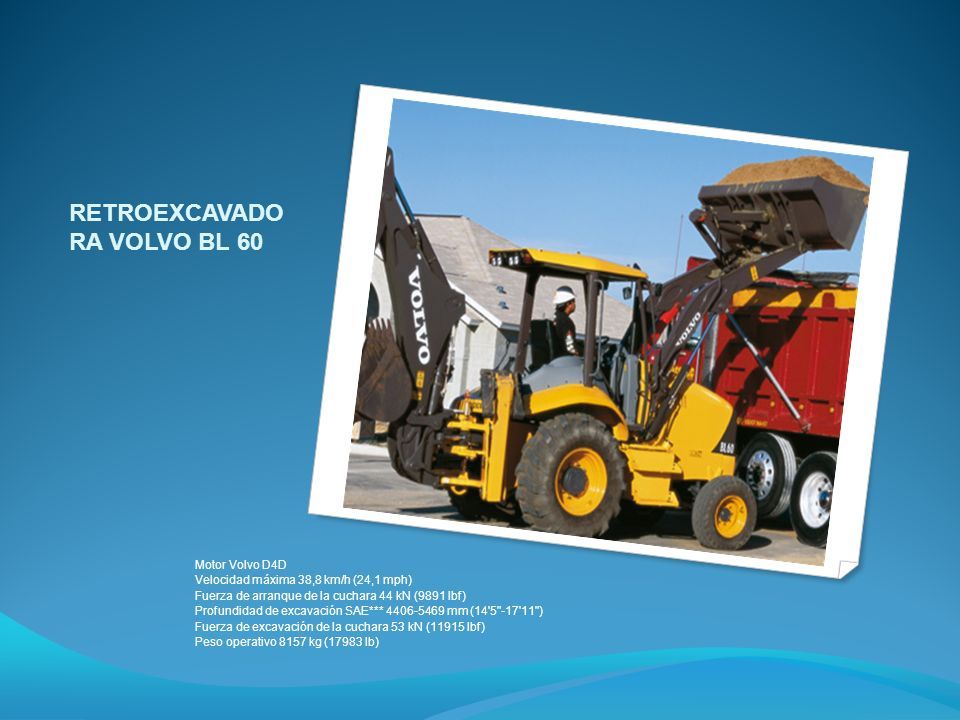

29 RETROEXCAVADO RA VOLVO BL 60 Motor Volvo D4D Velocidad máxima 38,8 km/h (24,1 mph) Fuerza de arranque de la cuchara 44 kN (9891 lbf) Profundidad de excavación SAE*** 4406-5469 mm (14'5"-17'11") Fuerza de excavación de la cuchara 53 kN (11915 lbf) Peso operativo 8157 kg (17983 lb)

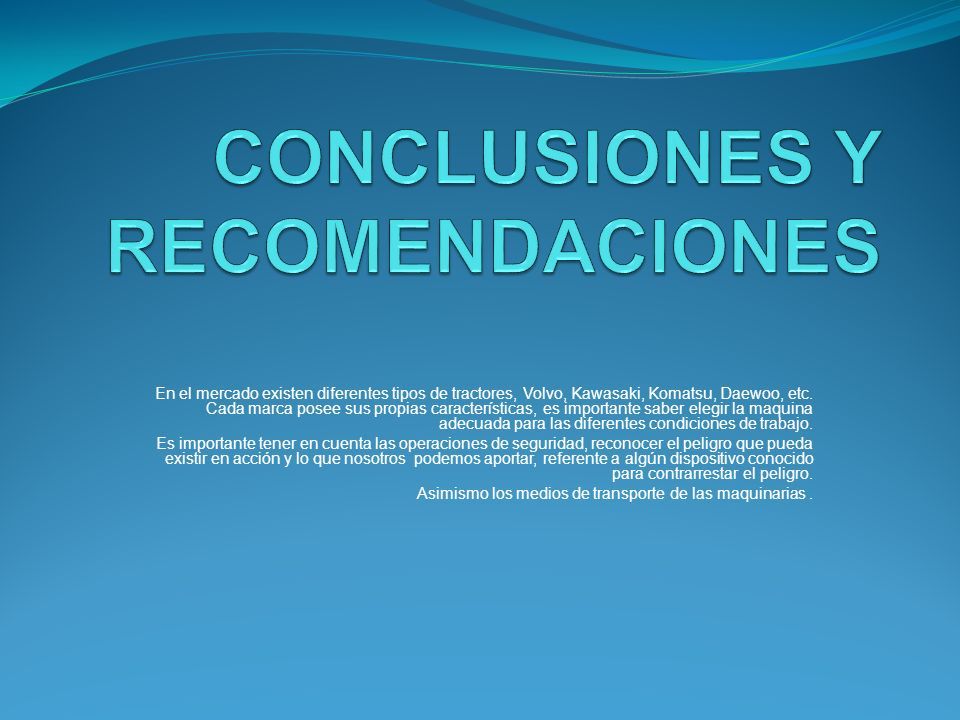

30 En el mercado existen diferentes tipos de tractores, Volvo, Kawasaki, Komatsu, Daewoo, etc. Cada marca posee sus propias características, es importante saber elegir la maquina adecuada para las diferentes condiciones de trabajo. Es importante tener en cuenta las operaciones de seguridad, reconocer el peligro que pueda existir en acción y lo que nosotros podemos aportar, referente a algún dispositivo conocido para contrarrestar el peligro. Asimismo los medios de transporte de las maquinarias.

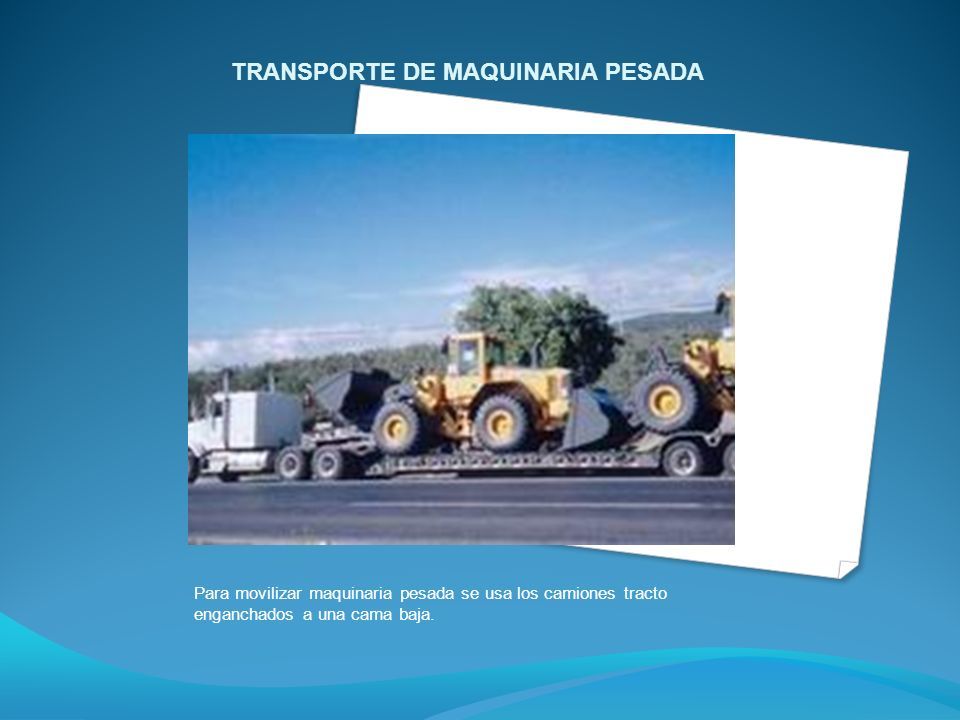

31 TRANSPORTE DE MAQUINARIA PESADA Para movilizar maquinaria pesada se usa los camiones tracto enganchados a una cama baja.

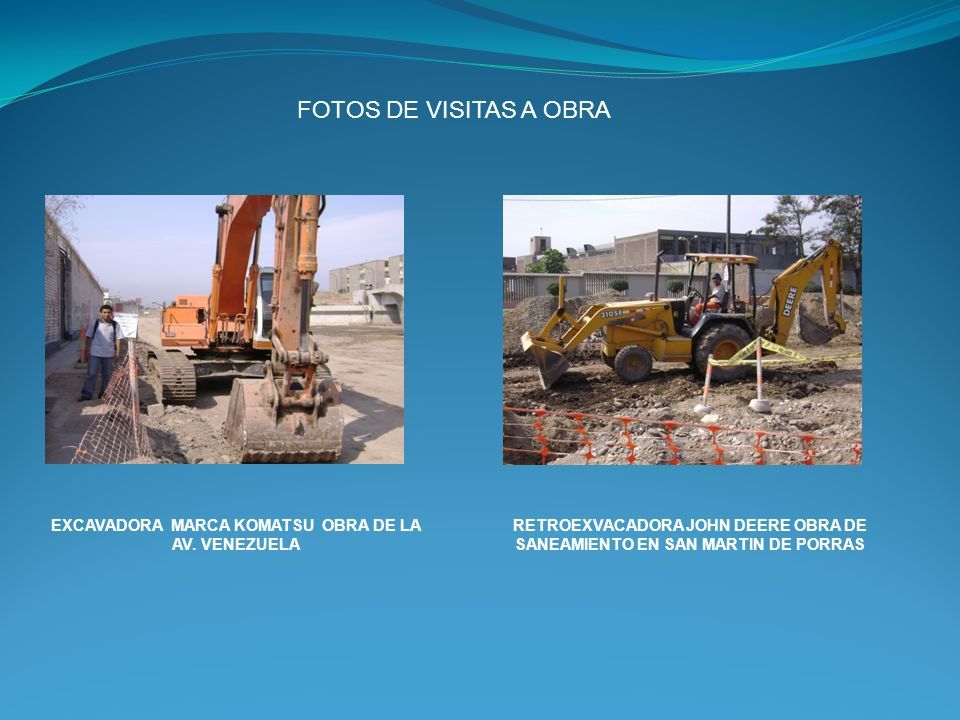

32 FOTOS DE VISITAS A OBRA EXCAVADORA MARCA KOMATSU OBRA DE LA AV. VENEZUELA RETROEXVACADORA JOHN DEERE OBRA DE SANEAMIENTO EN SAN MARTIN DE PORRAS
