TRABAJO EN ALTURA CON RIESGO INTEGRANTES:  RONALD MURO SANDOVAL.  MARIA SALOME QUIROZ  BRANDUZ HERNANDEZ VASQUEZ  MORALES  LENIN FERNANDES CORONEL.

Presentación del tema: "TRABAJO EN ALTURA CON RIESGO INTEGRANTES:  RONALD MURO SANDOVAL.  MARIA SALOME QUIROZ  BRANDUZ HERNANDEZ VASQUEZ  MORALES  LENIN FERNANDES CORONEL."— Transcripción de la presentación:

1 TRABAJO EN ALTURA CON RIESGO INTEGRANTES:  RONALD MURO SANDOVAL.  MARIA SALOME QUIROZ  BRANDUZ HERNANDEZ VASQUEZ  MORALES  LENIN FERNANDES CORONEL  ERLIS BARBOZA MESTANZA RNE: G0.50

2  1.-GENERALIDADES  1.4Inspección del Trabajo  1.5Requisitos del Lugar de Trabajo  1.6 Plan de Seguridad y Salud  1.7 Declaración de Accidentes y Enfermedades  1.8Calificación de las Empresas Contratistas  1.9 Equipo Básico de protección personal

3  2.-ACTIVIDADES ESPECÍFICAS  2.1 Accesos, circulación y señalización dentro de la Obra  2.2Almacenamiento y manipuleo de materiales  2.3Protección en Trabajos con riesgos de caída  2.4Obras de Infraestructura: Excavaciones y Demoliciones ANEXOS: Botiquín Básico de Primeros Auxilios Código Internacional de Señales de Seguridad Cuadro de Códigos para la Investigación de Accidentes/Incidentes Formato de Índices de Accidentes Calificación de las Empresas en función de los Índices de Seguridad.

4

5

6

7

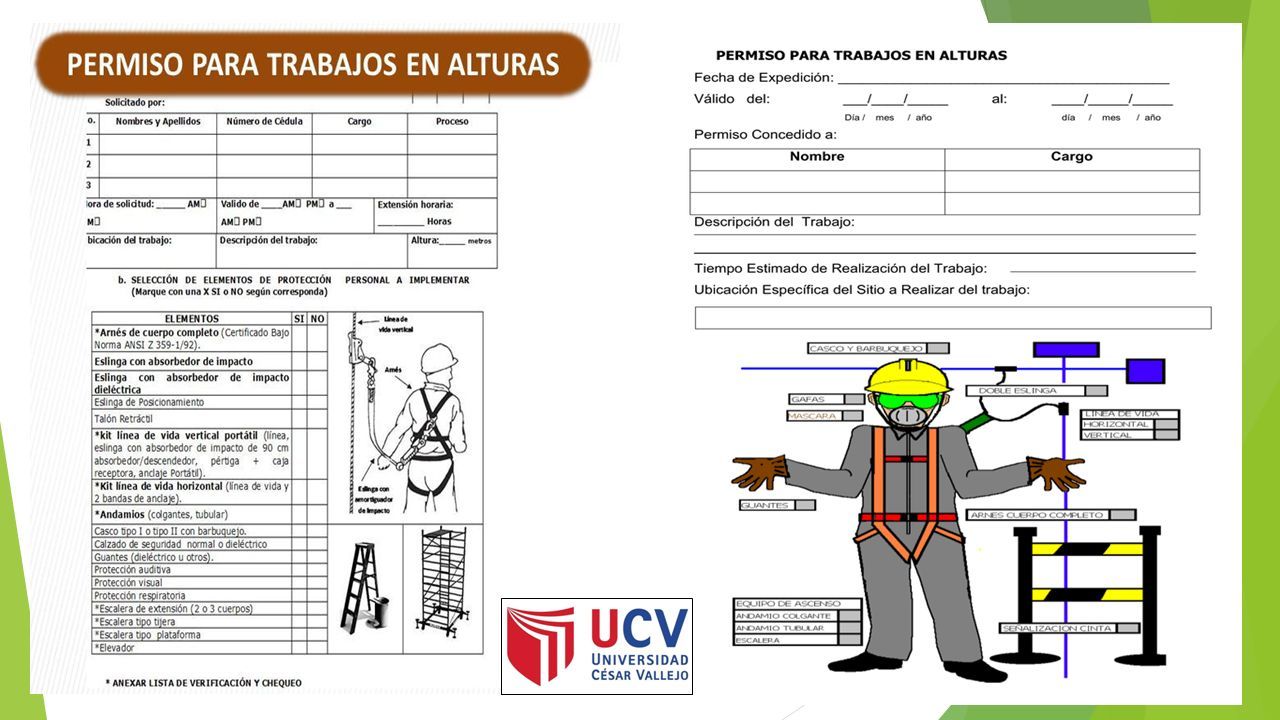

8

9

10

11

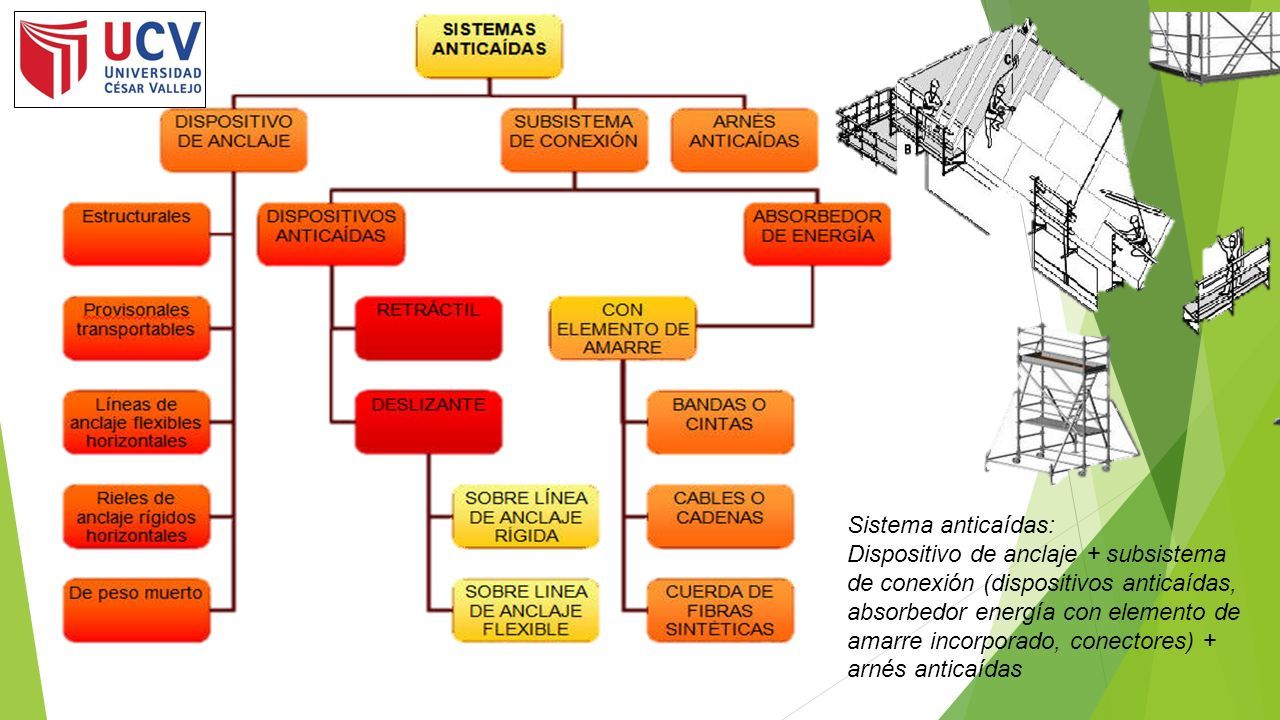

12 Sistema anticaídas: Dispositivo de anclaje + subsistema de conexión (dispositivos anticaídas, absorbedor energía con elemento de amarre incorporado, conectores) + arnés anticaídas

13  Real Decreto 2177/2004, de 12 de noviembre, por el que se modifica el Real Decreto 1215/1997, de 18 de julio, por el que se establecen las disposiciones mínimas de seguridad y salud para la utilización por los trabajadores de los equipos de trabajo, en materia de trabajos temporales en altura.  NTP 202: Sobre el riesgo de caída de personas a distinto nivel. INSHT  NTP 239: Escalera manuales. INSHT  NTP 669: Andamios de trabajo prefabricados (I): normas constructivas. INSHT  NTP 670: Andamios de trabajo prefabricados (II): montaje y utilización. INSHT  NTP 682: Seguridad en trabajos verticales (I): equipos  NTP 683: Seguridad en trabajos verticales (II): técnicas de instalación  NTP 684: Seguridad en trabajos verticales (III): técnicas operativas  NTP 695: Torres de trabajo móviles (I): normas constructivas. INSHT  NTP 696: Torres de trabajo móviles (II): montaje y utilización. INSHT  NTP 774: Sistemas anticaídas. Componentes y elementos. INSHT.i  EN 353.1 – Equipos de protección individual contra caídas de altura. Dispositivos anticaídas deslizantes sobre línea de anclaje rígida  EN 353.2 – Equipos de protección individual contra caídas de altura. Dispositivos anticaídas deslizantes sobre línea de anclaje flexible  EN 354 – Equipos de protección individual contra caídas de altura. Elementos de amarre  EN 355 – Equipos de protección individual contra caídas de altura. Absorbedores de energía  EN 360 – Equipos de protección individual contra caídas de altura. Dispositivos anticaídas retráctiles  EN 361 – Equipos de protección individual contra caídas de altura. Arneses Anticaídas  EN 362 – Equipos de protección individual contra caídas de altura. Conectores  EN 363 – Equipos de protección individual contra caídas de altura. Sistemas anticaídas  EN 364 – Equipos de protección individual contra caídas de altura. Métodos de ensayo  EN 365 – Equipos de protección individual contra caídas de altura. Requisitos generales para instrucciones de uso y marcado  EN 795 – Protección contra caídas de altura. Dispositivos de anclaje  Referencias legales y técnicas

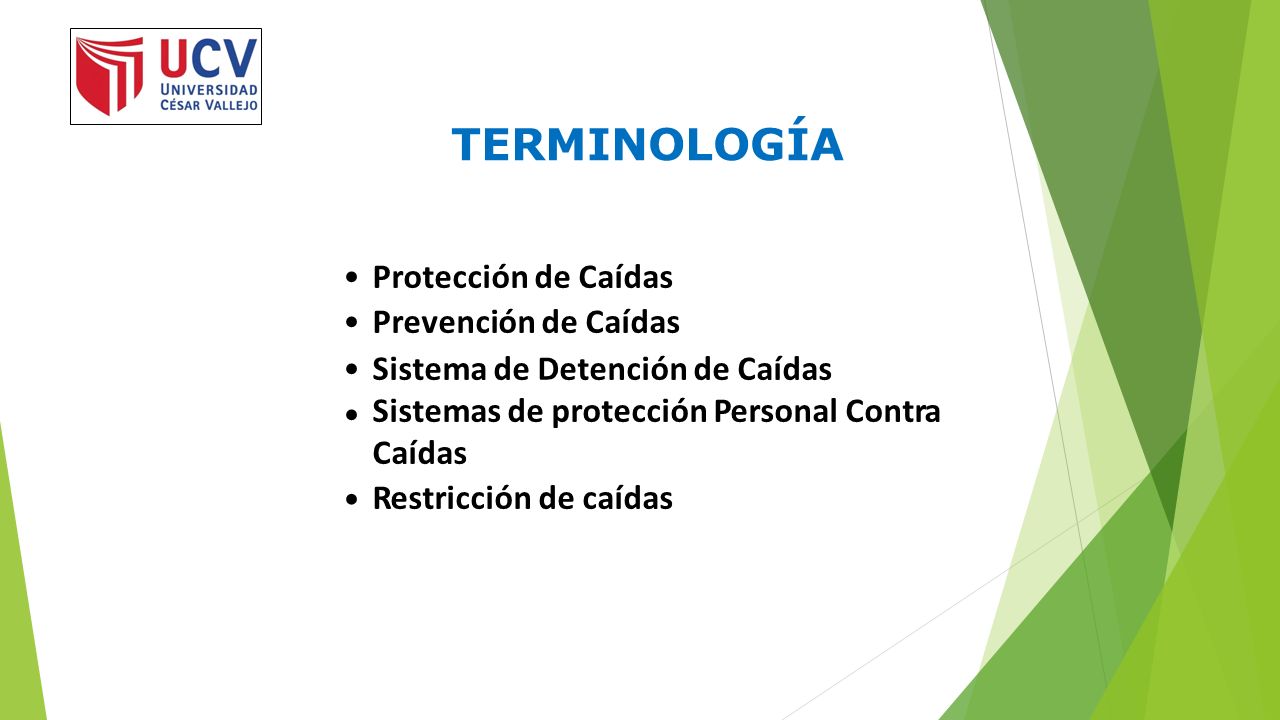

14 TERMINOLOGÍA Protección de Caídas Prevención de Caídas Sistema de Detención de Caídas Sistemas de protección Personal Contra Caídas Restricción de caídas

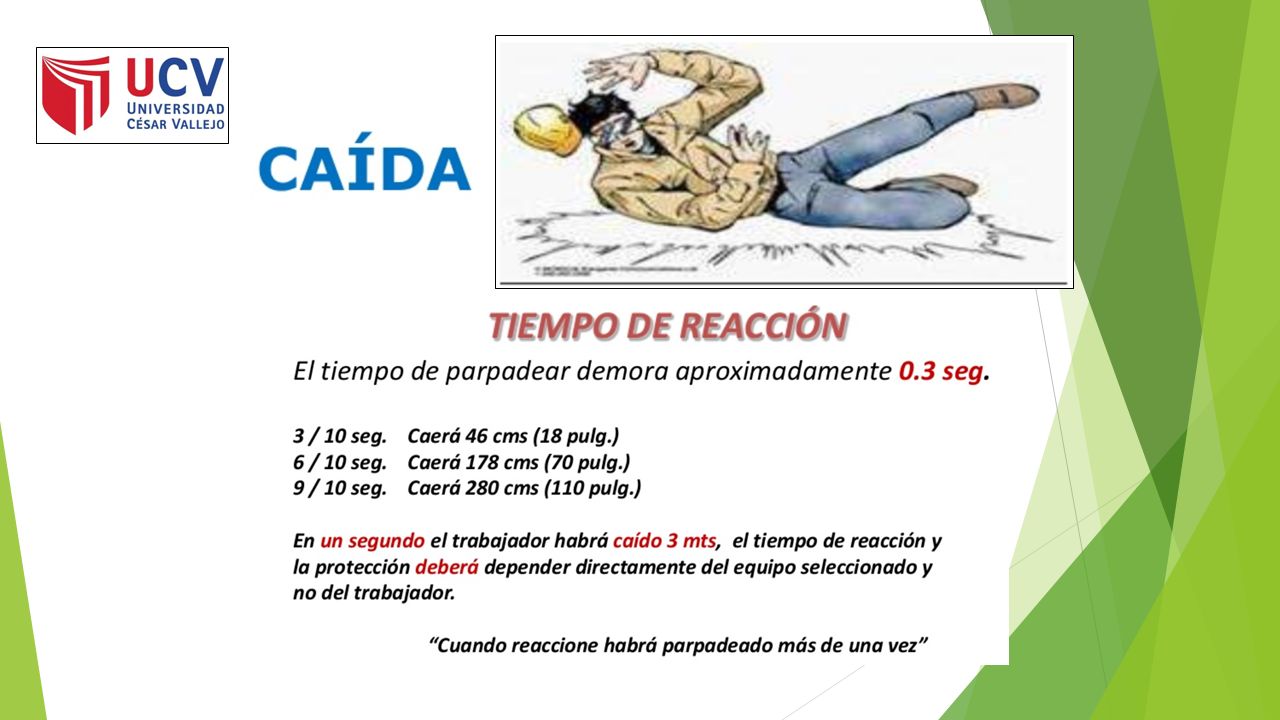

15

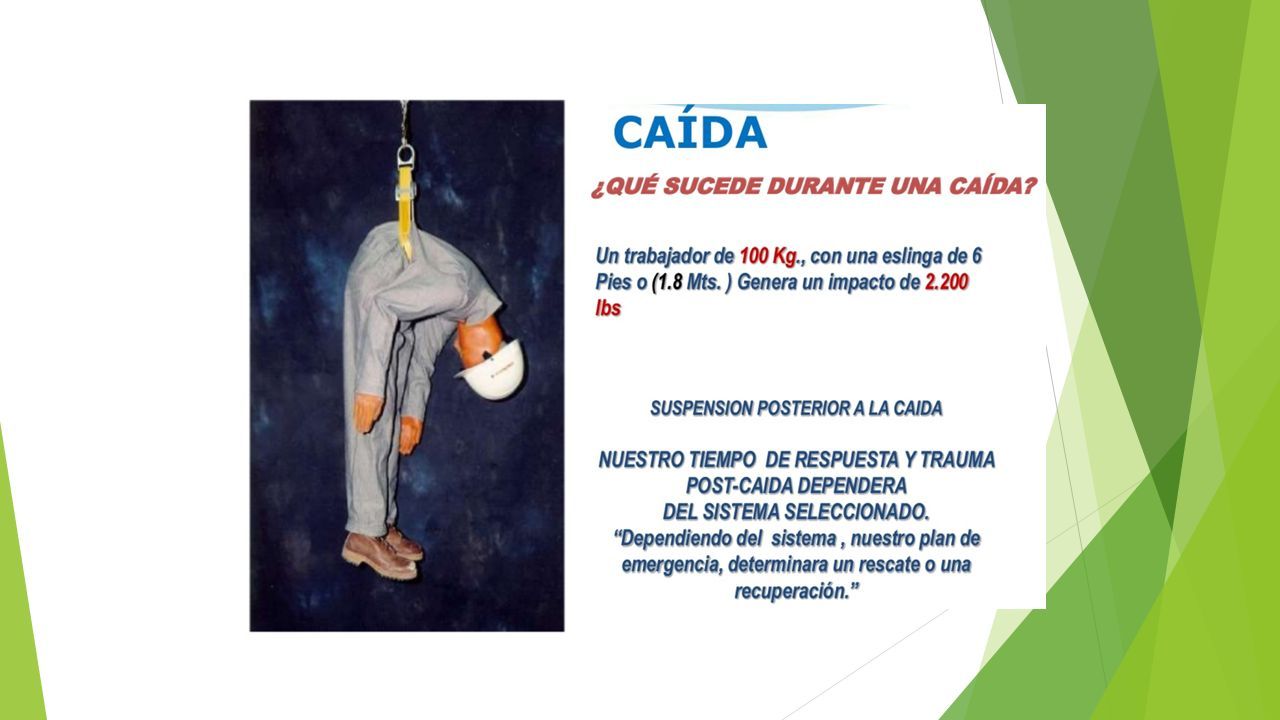

16

17 e as Existen dos tipos d: Sistem Seguridad (Primario) ProtecciónPasiva. Protección Activa. (Secundario)

18 Protección Protección Pasiva Pasiva Barandas de Protección *** Mallas de seguridad Cercas y barricadas Cubiertas Andamios Plataformas móviles

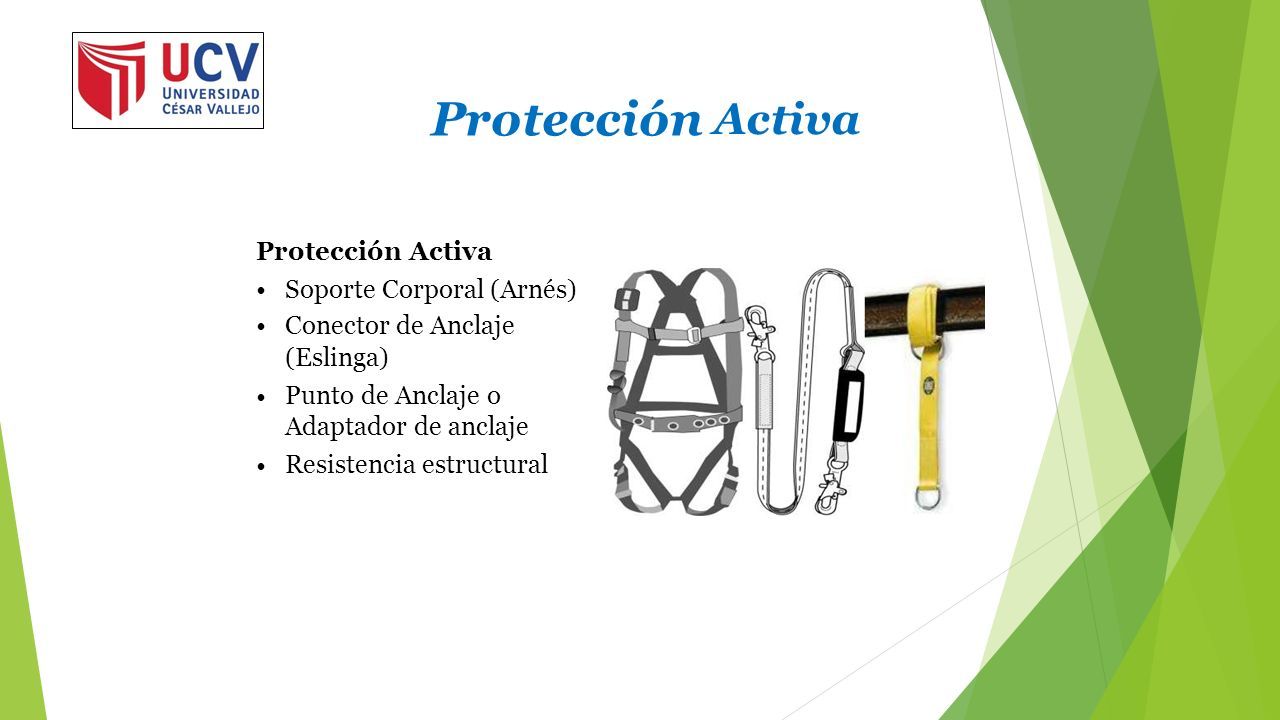

19 Protección Activa Protección Activa Soporte Corporal (Arnés) Conector de Anclaje (Eslinga) Punto de Anclaje o Adaptador de anclaje Resistencia estructural

20

21

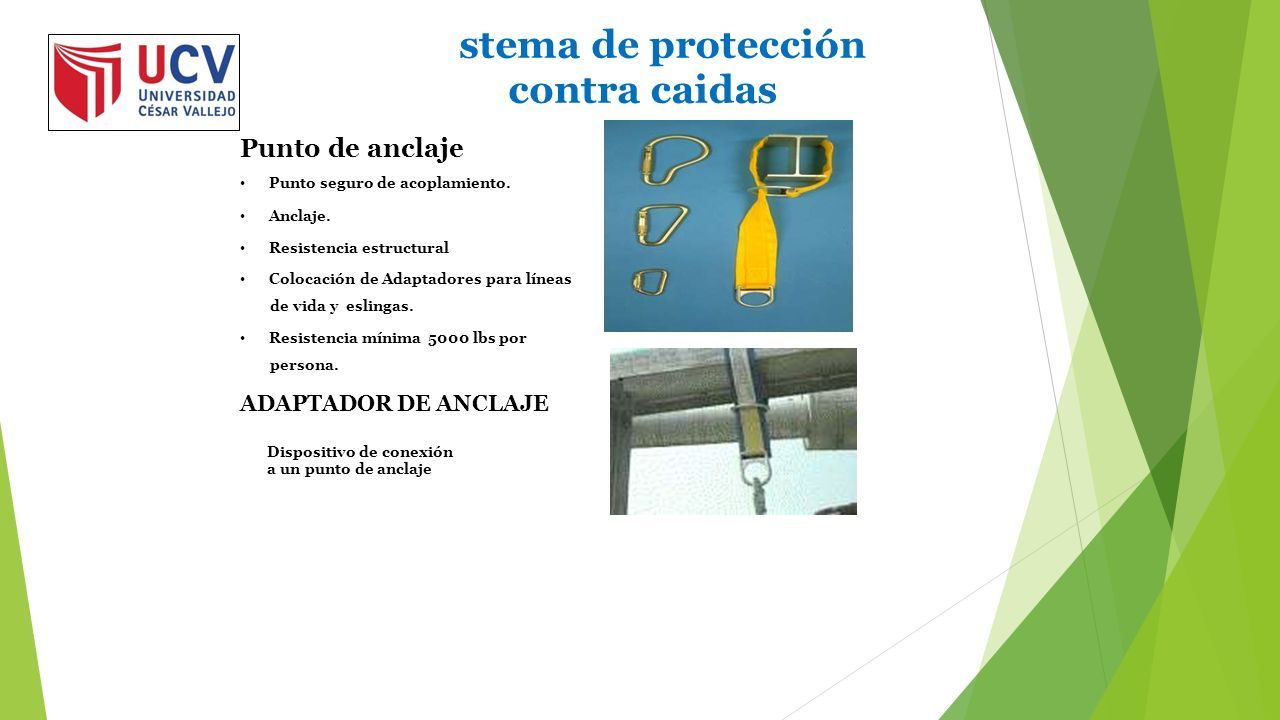

22 stema de contra Punto de anclaje Punto seguro de acoplamiento. protección caidas Anclaje. Resistencia estructural Colocación de Adaptadores para líneas de vida y eslingas. Resistencia mínima 5000 lbs por persona. ADAPTADOR DE ANCLAJE Dispositivo de conexión a un punto de anclaje

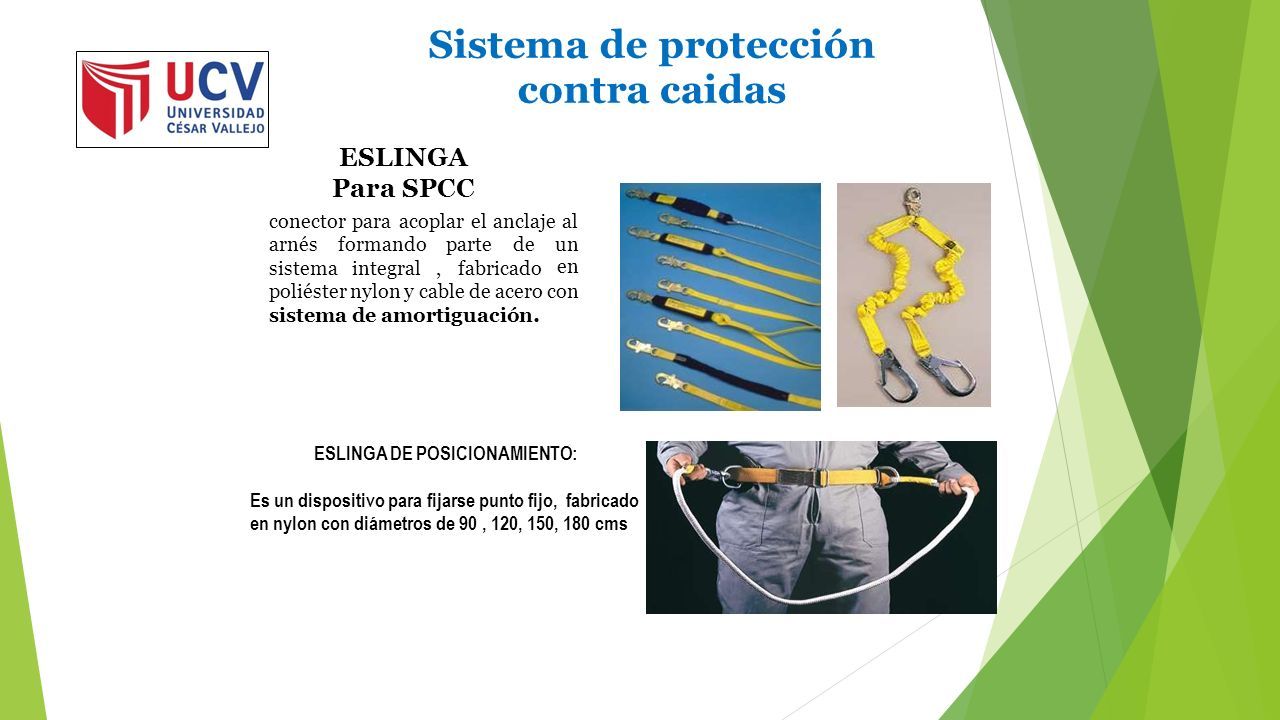

23 Sistema de contra ESLINGA Para SPCC protección caidas conector para acoplar el anclaje al arnésformando partedeun en sistema integral,fabricado poliéster nylon y cable de acero con sistema de amortiguación. ESLINGA DE POSICIONAMIENTO: Es un dispositivo para fijarse punto fijo, fabricado en nylon con diámetros de 90, 120, 150, 180 cms

24 Arneses

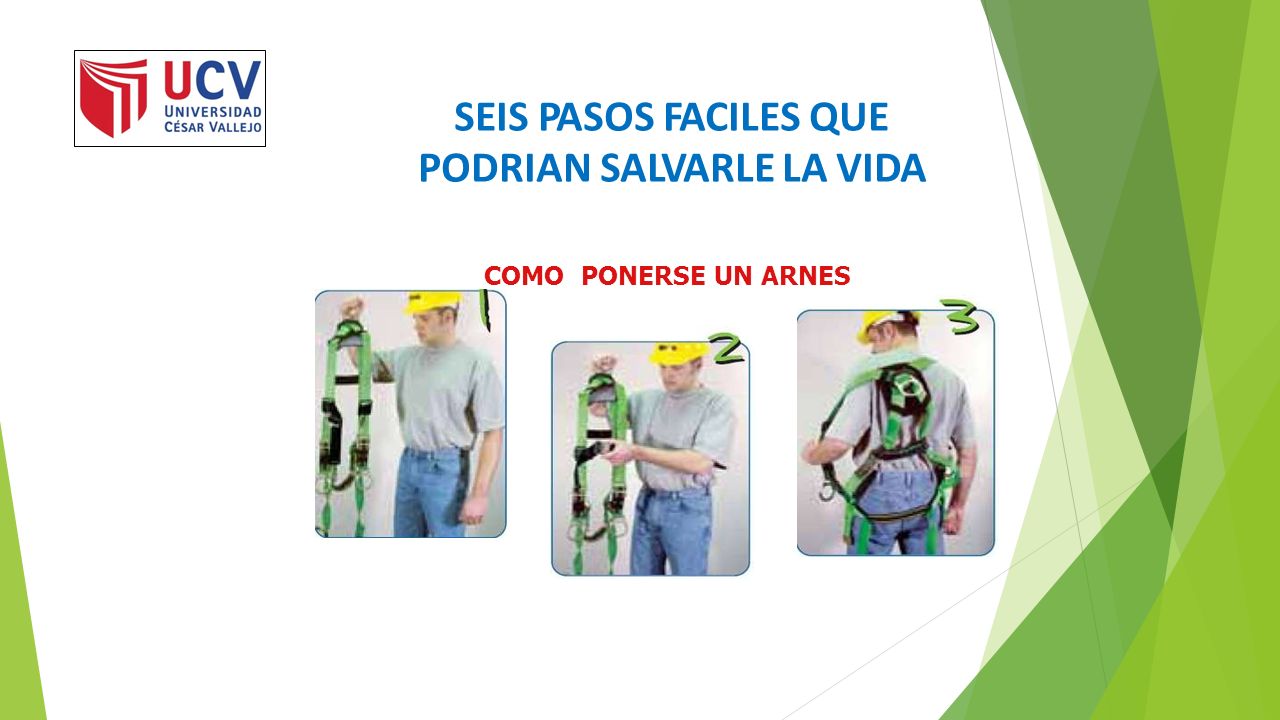

25 SEIS PASOS FACILES QUE PODRIAN SALVARLE LA VIDA COMOPONERSE UN ARNES

26 SEIS PASOS FACILES QUE PODRIAN SALVARLE LA VIDA COMOPONERSE UN ARNES

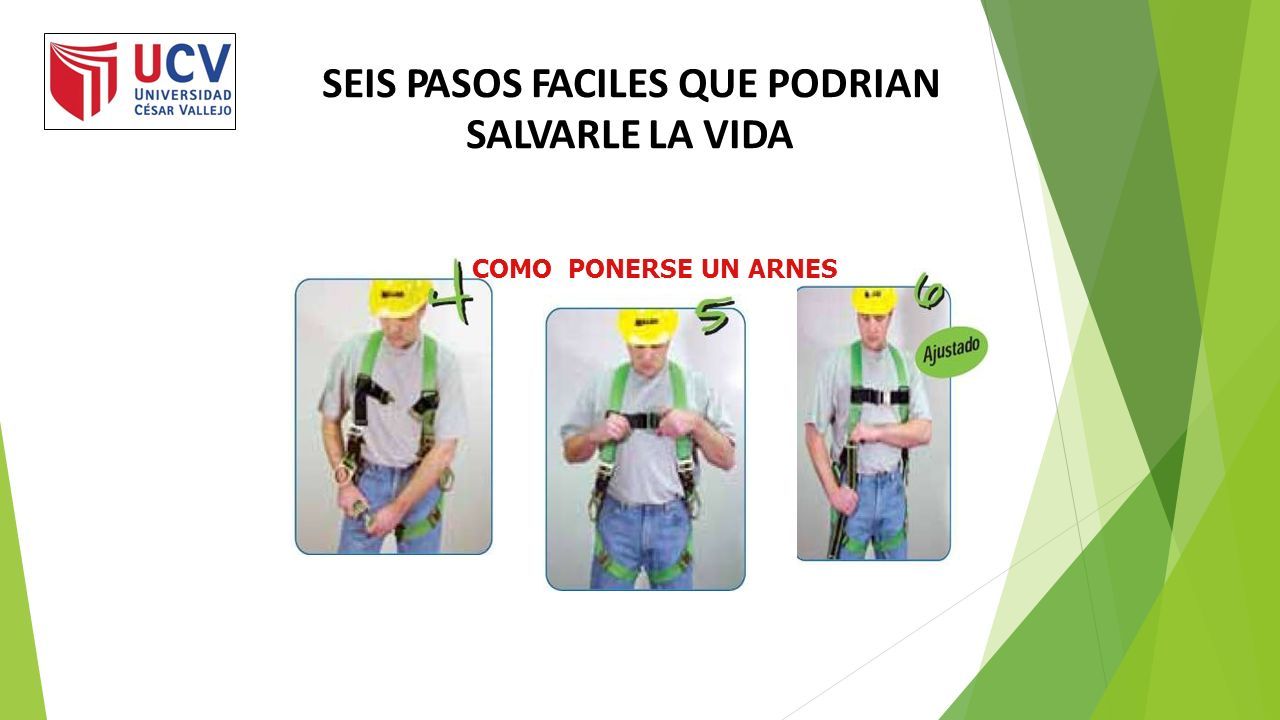

27 SEIS PASOS FACILES QUE PODRIAN SALVARLE LA VIDA COMOPONERSE UN ARNES

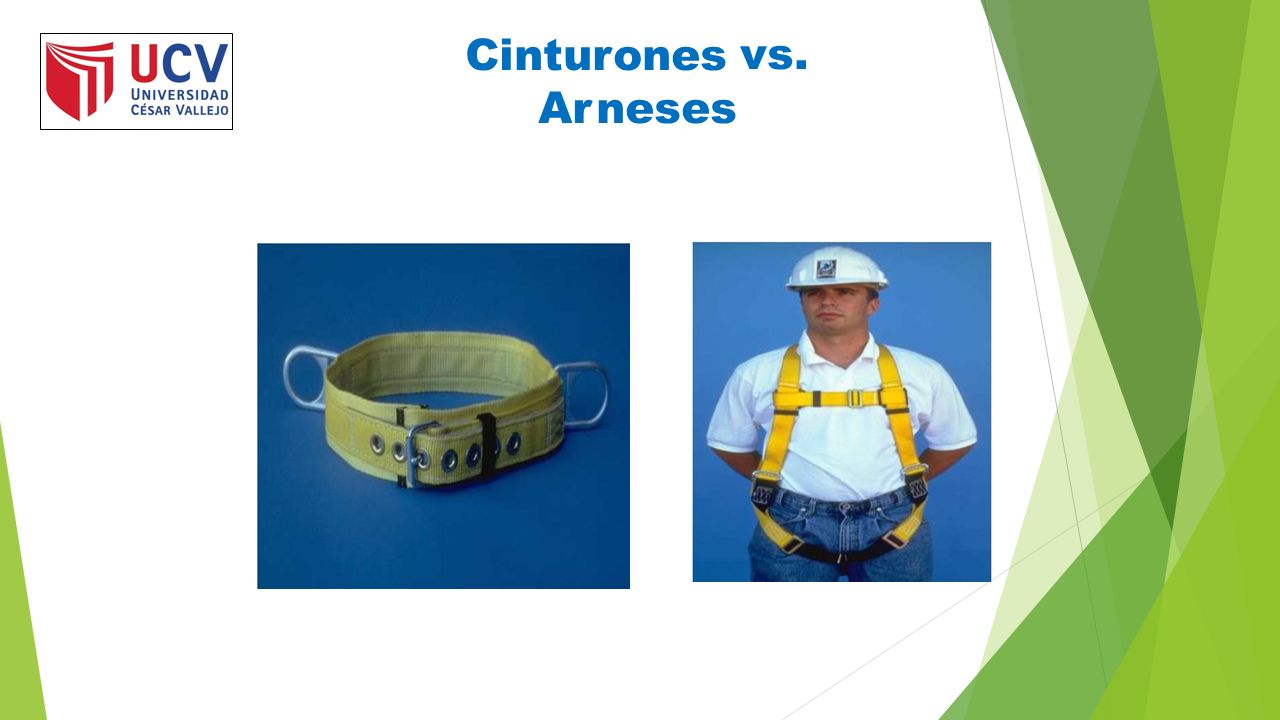

28 Cinturones Arneses vs.

29 VentajasyDesventajas Fuerzas de Arresto Enero 1,1998

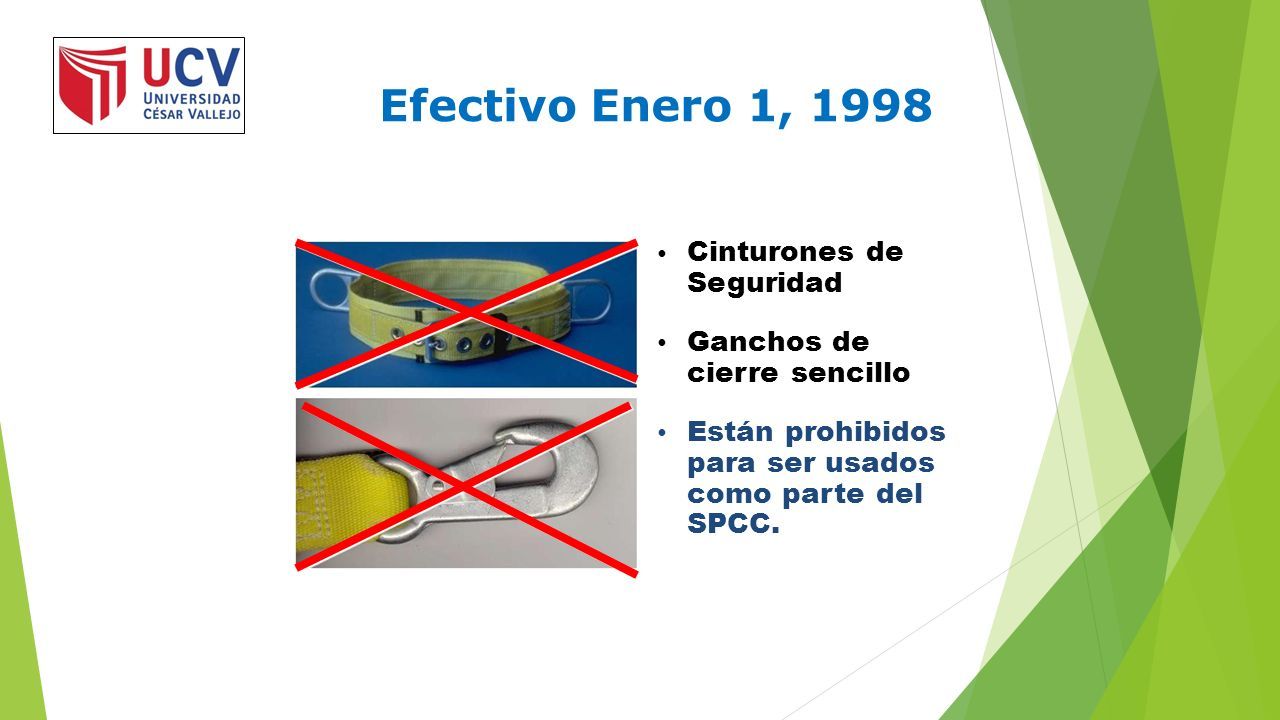

30 EfectivoEnero1, 1998 Cinturones de Seguridad Ganchos de cierre sencillo Están prohibidos para ser usados como parte del SPCC.

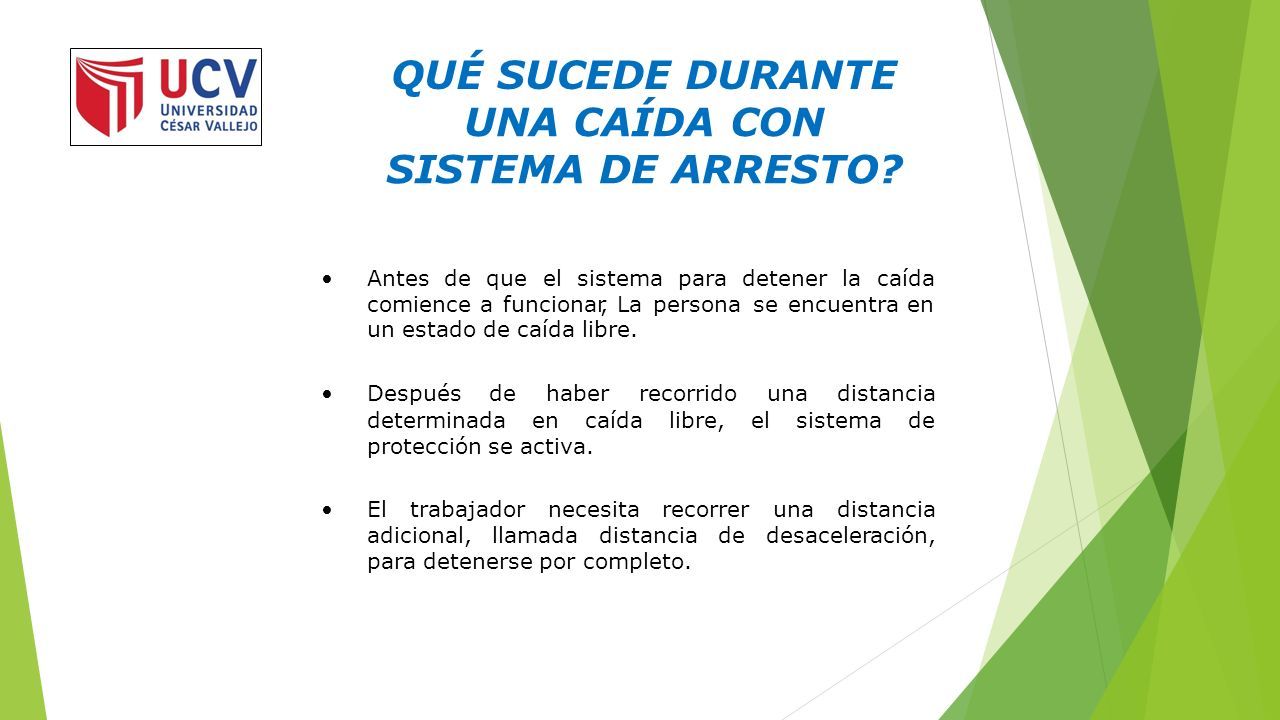

31 QUÉSUCEDEDURANTE UNACAÍDACON SISTEMADEARRESTO? Antesde queelsistemaparadetenerlacaída comience a funcionar, La persona un estado de caída libre. se encuentra en Despuésdehaberrecorridounadistancia determinadaencaídalibre,elsistemade protección se activa. Eltrabajadornecesitarecorrerunadistancia adicional,llamadadistanciadedesaceleración, para detenerse por completo.

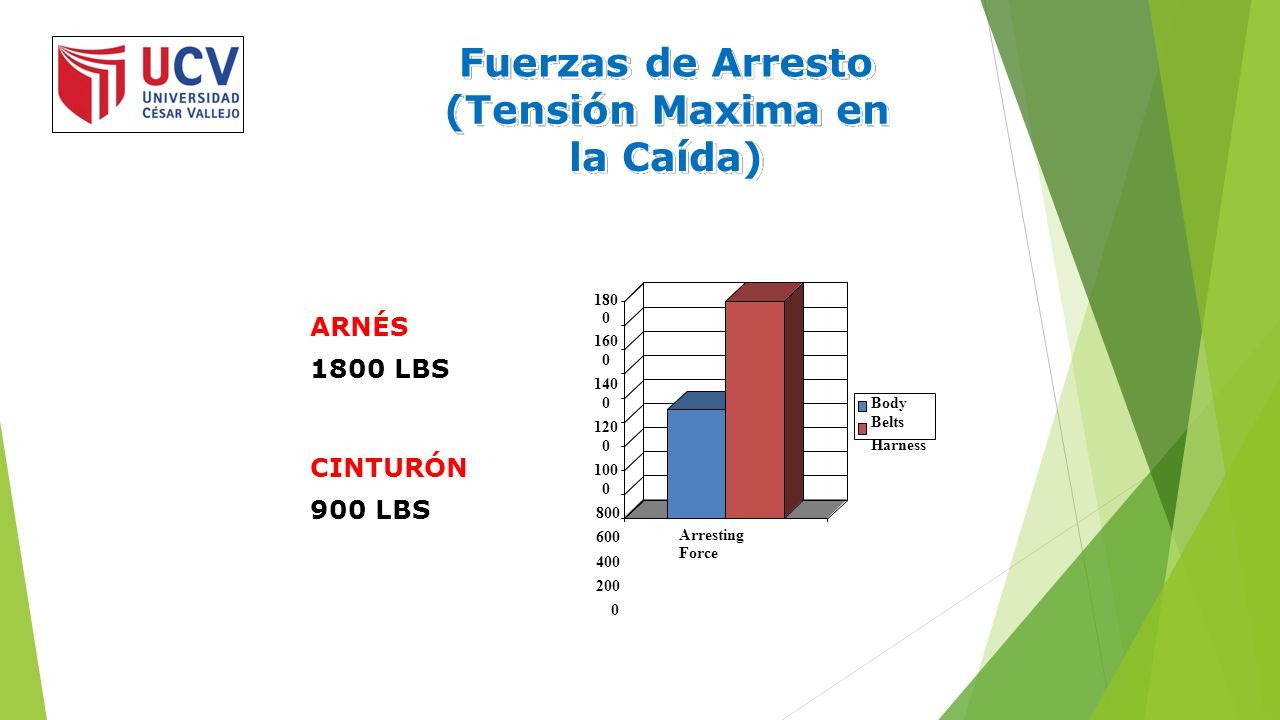

32 Fuerzas deArresto (TensiónMaximaen laCaída) 180 0 160 0 140 0 120 0 100 0 800 600 400 200 0 ARNÉS 1800 LBS CINTURÓN 900 LBS Arresting Force Body Belts Harness

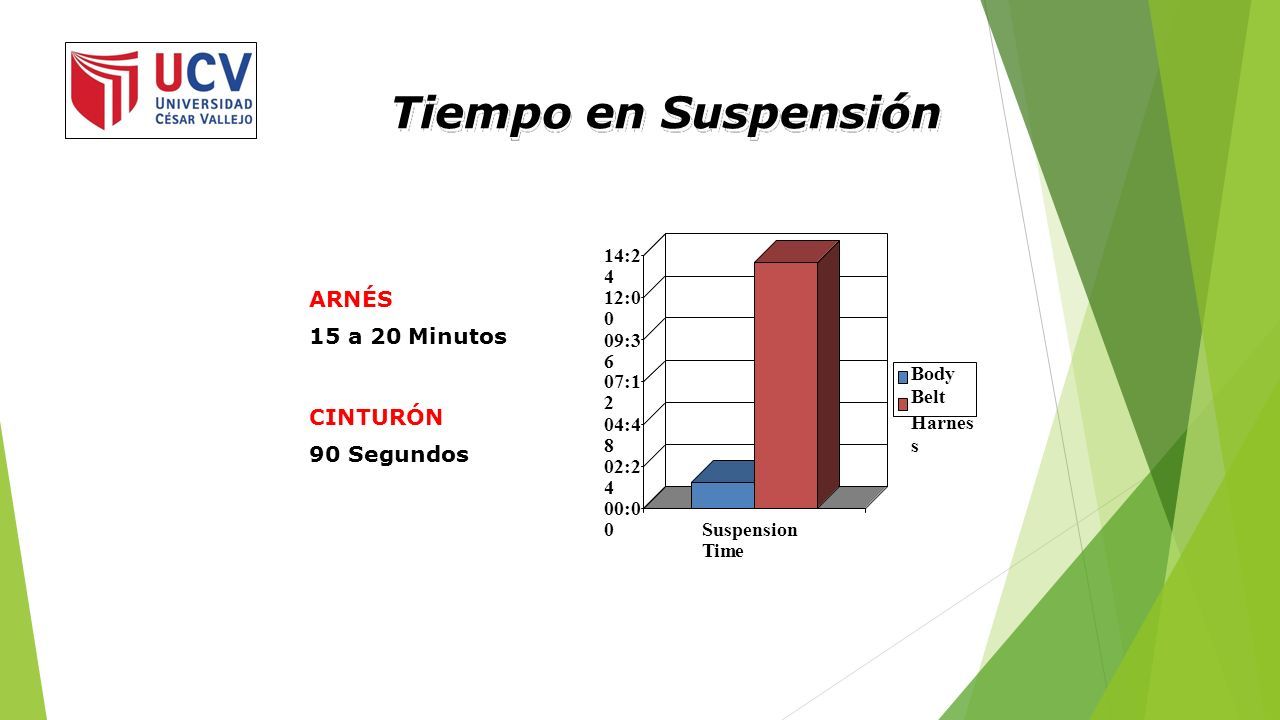

33 TiempoenSuspensión 14:2 4 12:0 0 ARNÉS 15 a 20 Minutos 09:3 6 07:1 2 CINTURÓN 90 Segundos 04:4 8 02:2 4 00:0 0 Suspension Time Body Belt Harnes s

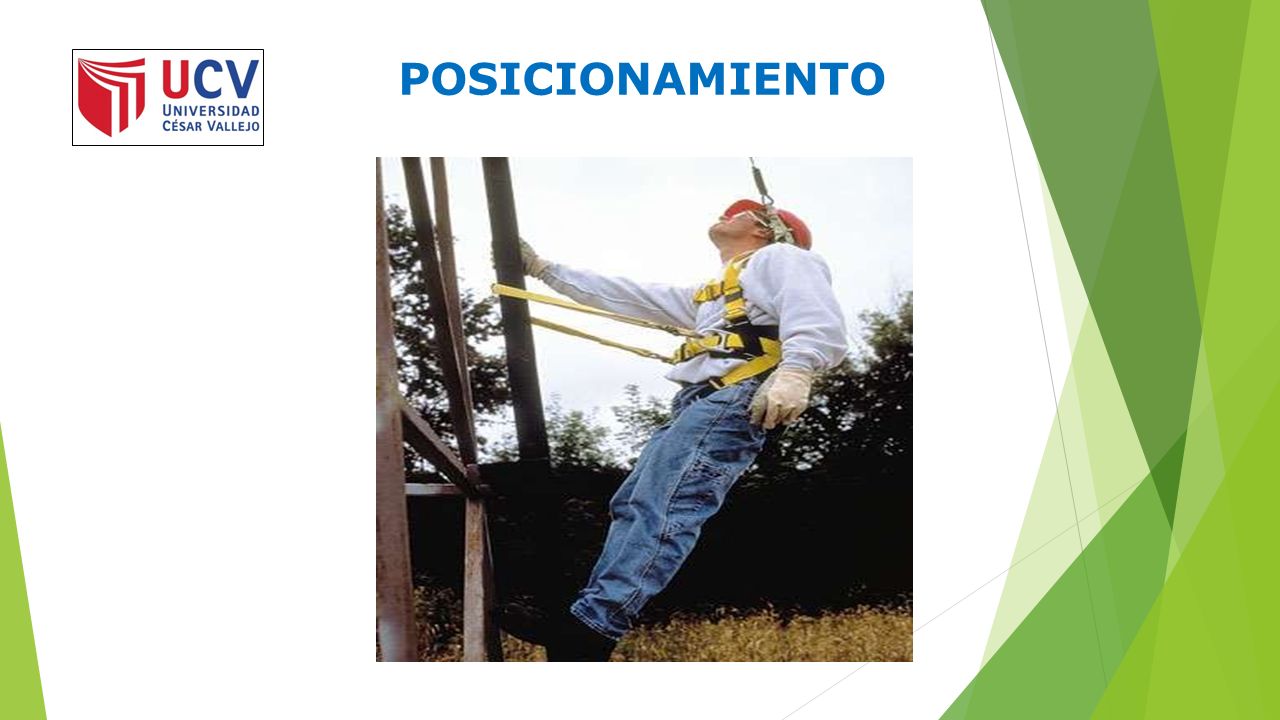

34 POSICIONAMIENTO

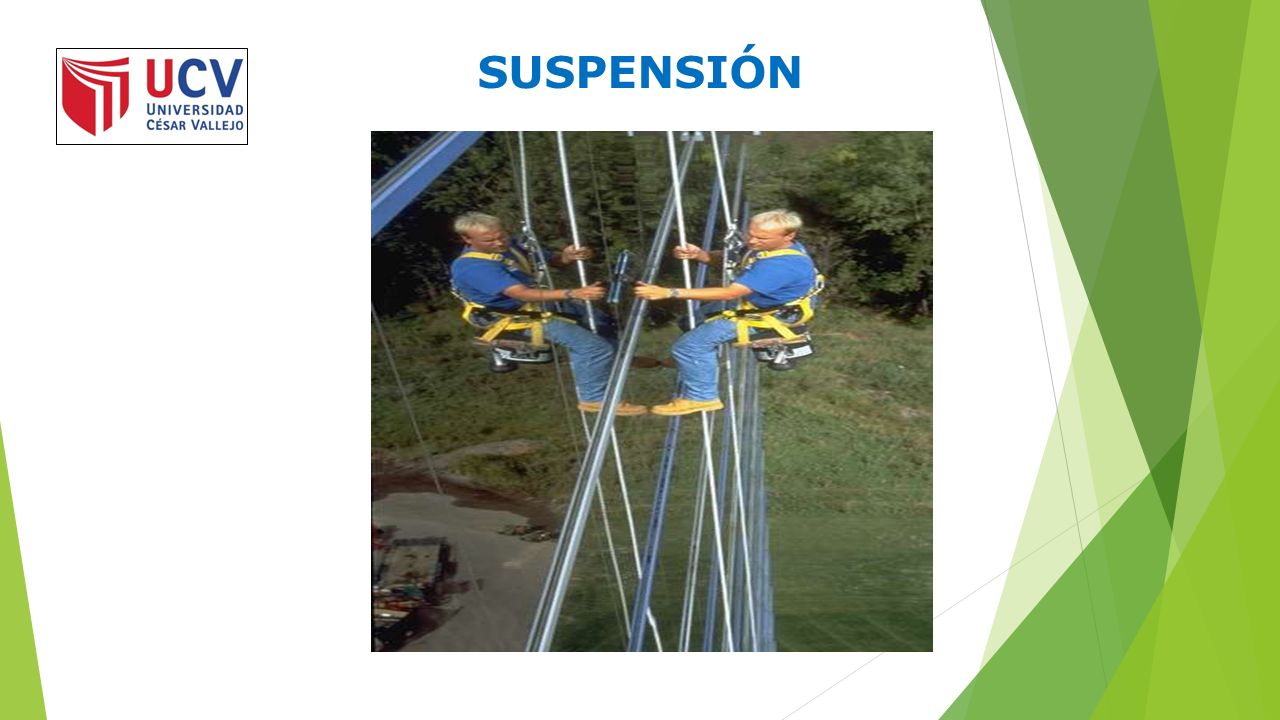

35 SUSPENSIÓN

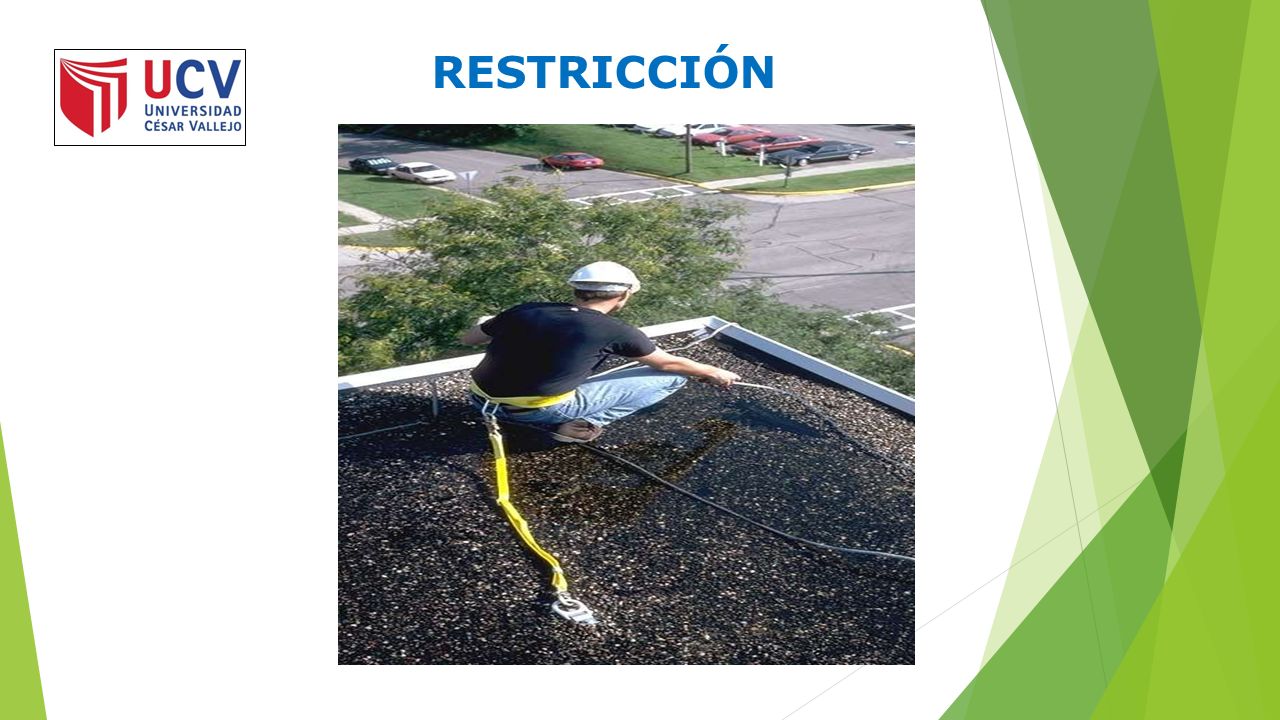

36 RESTRICCIÓN

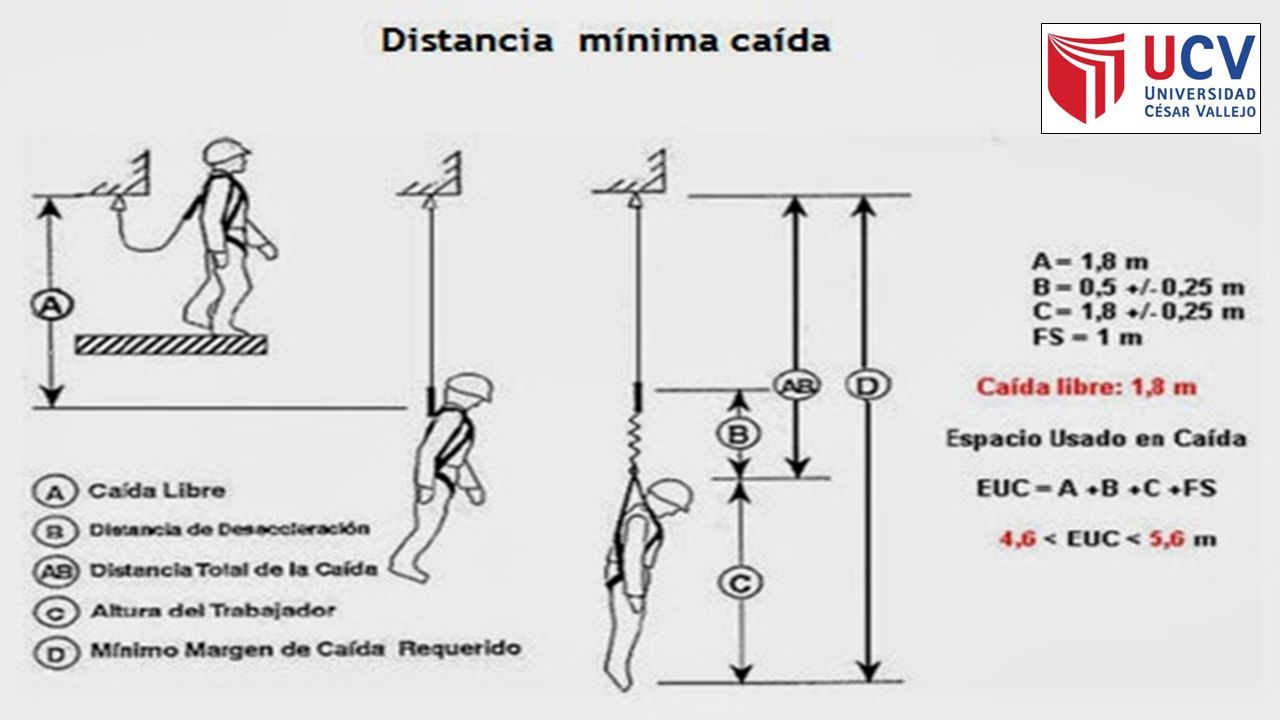

37 CálculosdelasCaídas

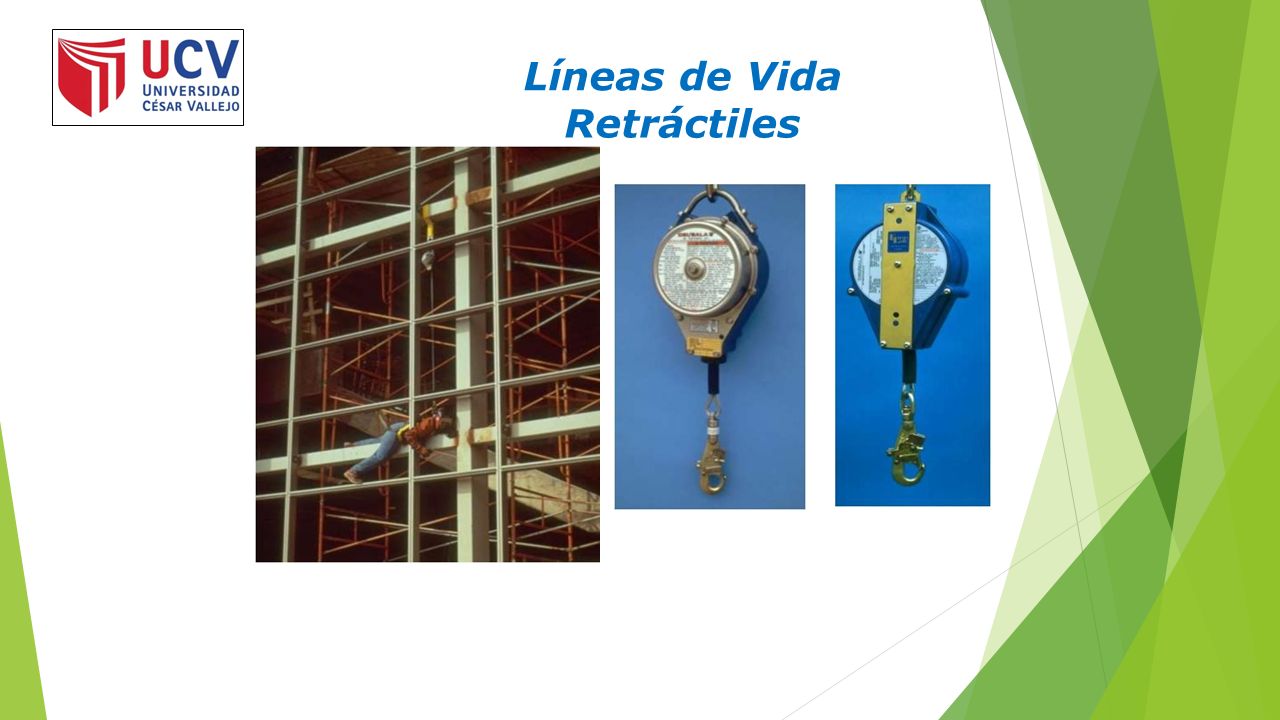

38 LíneasdeVida Retráctiles

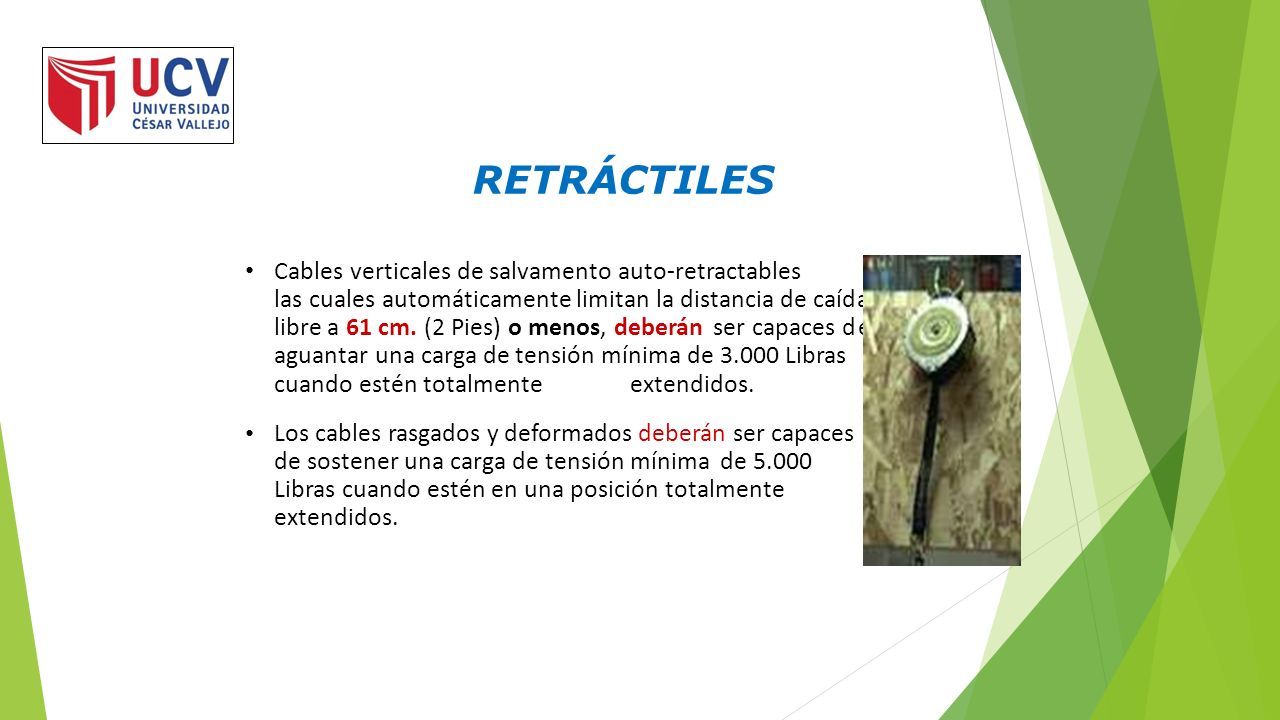

39 aeae RETRÁCTILES Cables verticales de salvamento auto-retractables las cuales automáticamente limitan la distancia de caíd libre a 61 cm. (2 Pies) o menos, deberán ser capaces d aguantar una carga de tensión mínima de 3.000 Libras cuando estén totalmenteextendidos. Los cables rasgados y deformados deberán ser capaces de sostener una carga de tensión mínima de 5.000 Libras cuando estén en una posición totalmente extendidos.

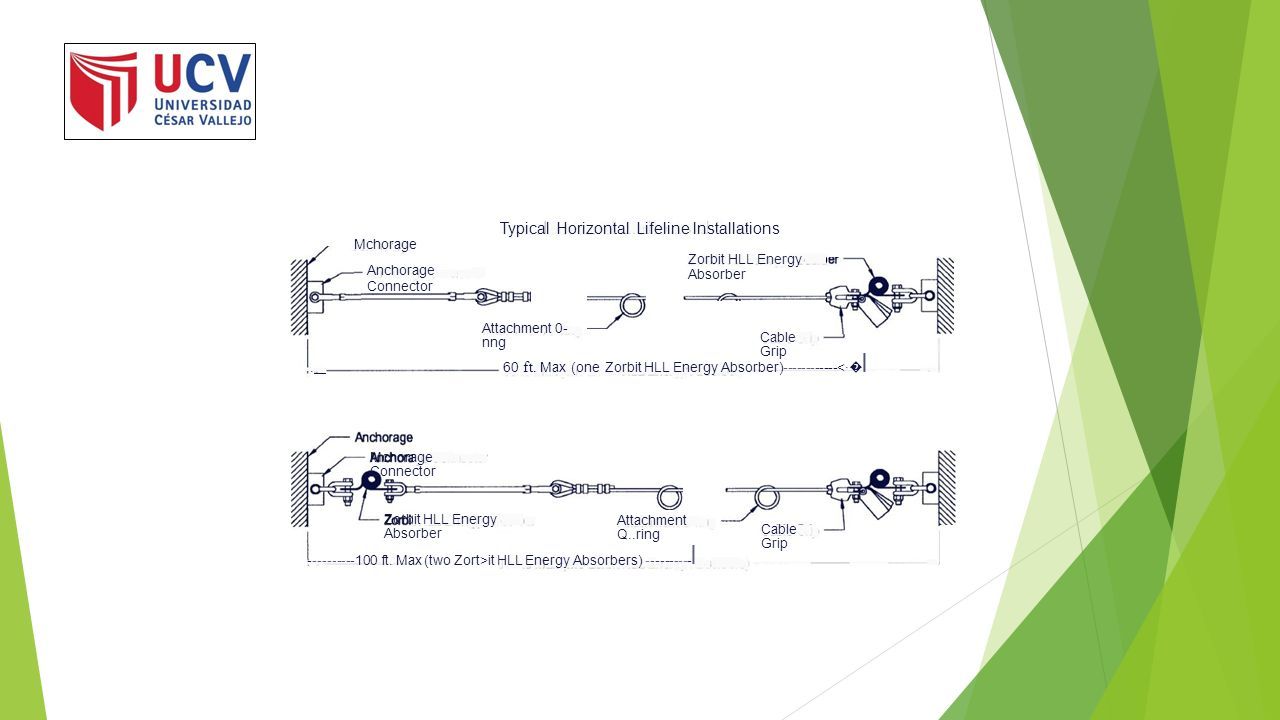

40 Typical Horizontal Lifeline lnstallations Zorbit HLL Energy Absorber Mchorage Anchorage Connector Attachment 0- nng Cable Grip 60 ft. Max (one Zorbit HLL Energy Absorber)------------<· � I.. Mchorage Connector Zorbit HLL Energy Absorber Attachment Q..ring Cable Grip ----------100 ft. Max (two Zort>it HLL Energy Absorbers) ---------- I

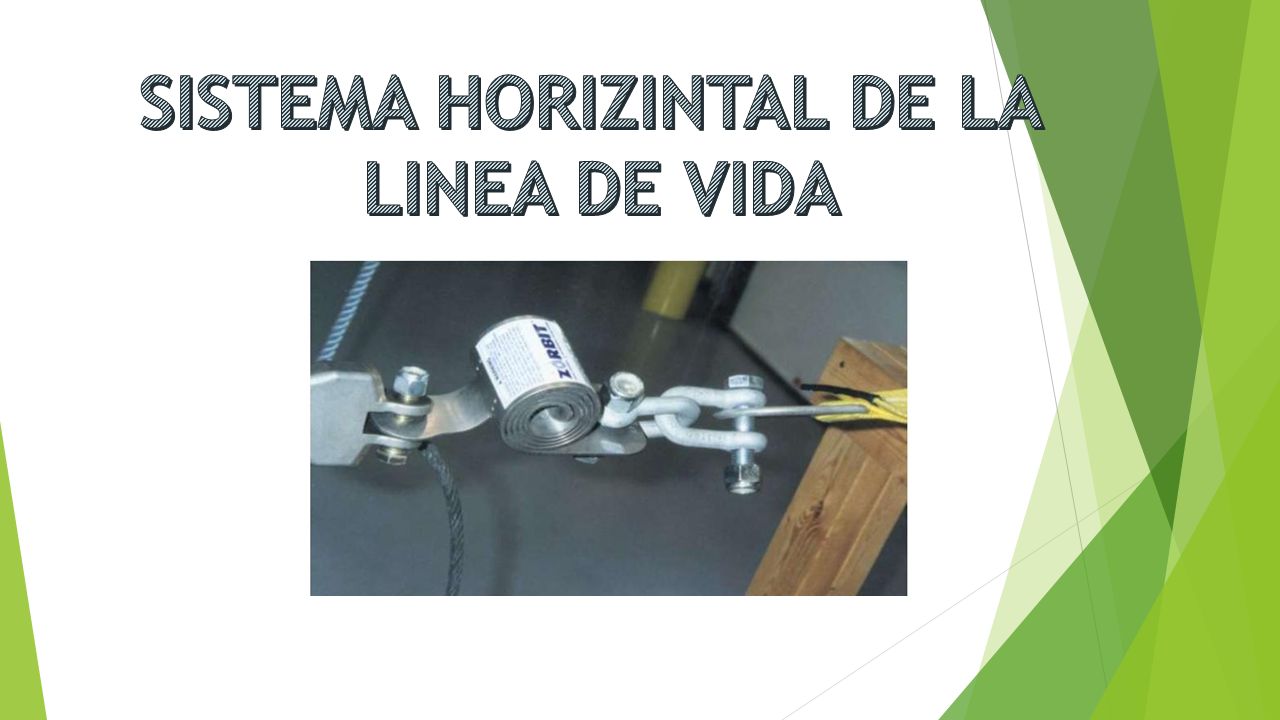

41

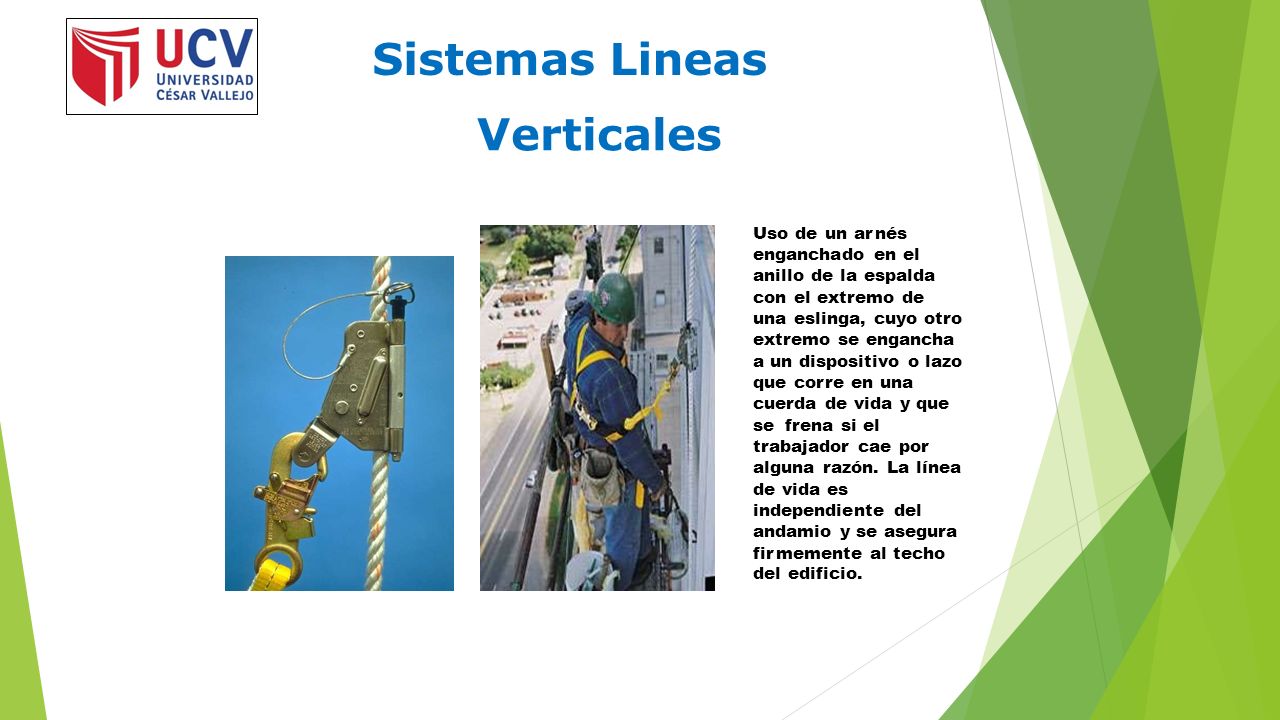

42 SistemasLineas Verticales Uso de un arnés enganchado en el anillo de la espalda con el extremo de una eslinga, cuyo otro extremo se engancha a un dispositivo o lazo que corre en una cuerda de vida y que se frena si el trabajador cae por alguna razón. La línea de vida es independiente del andamio y se asegura firmemente al techo del edificio.

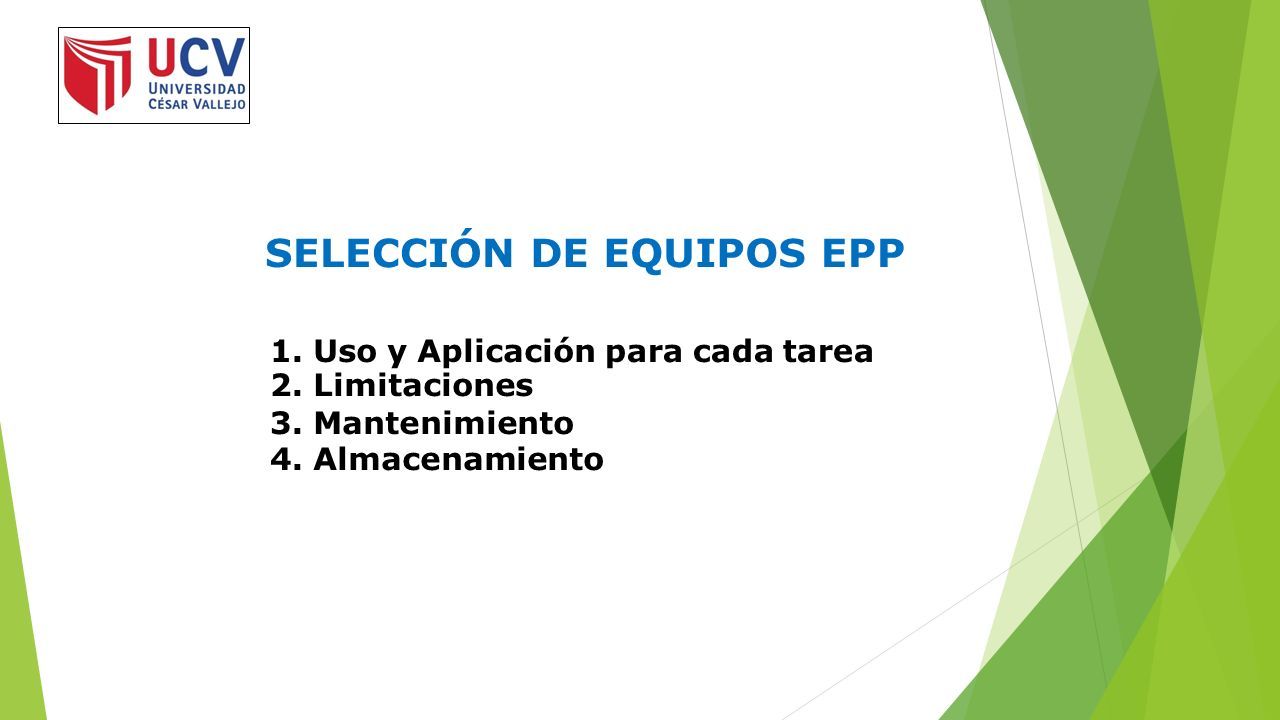

43 SELECCIÓNDEEQUIPOSEPP 1. 2. 3. 4. Uso y Aplicación Limitaciones Mantenimiento Almacenamiento para cada tarea

44

45

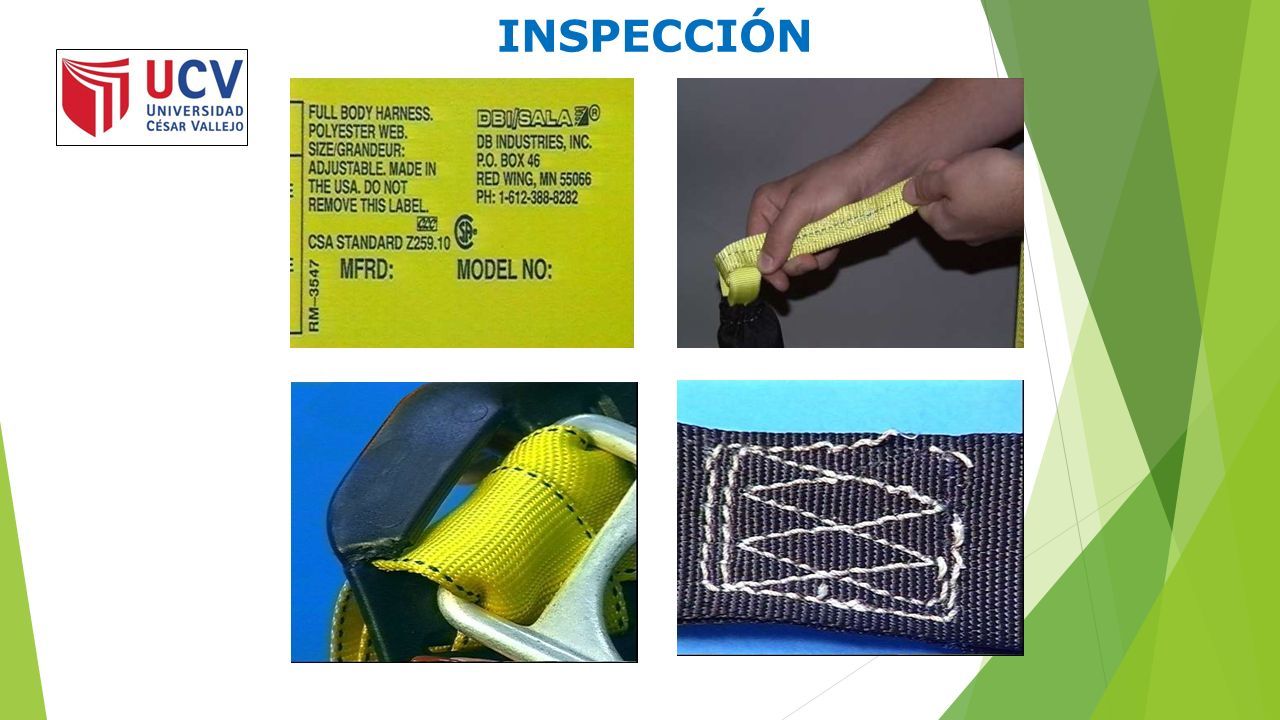

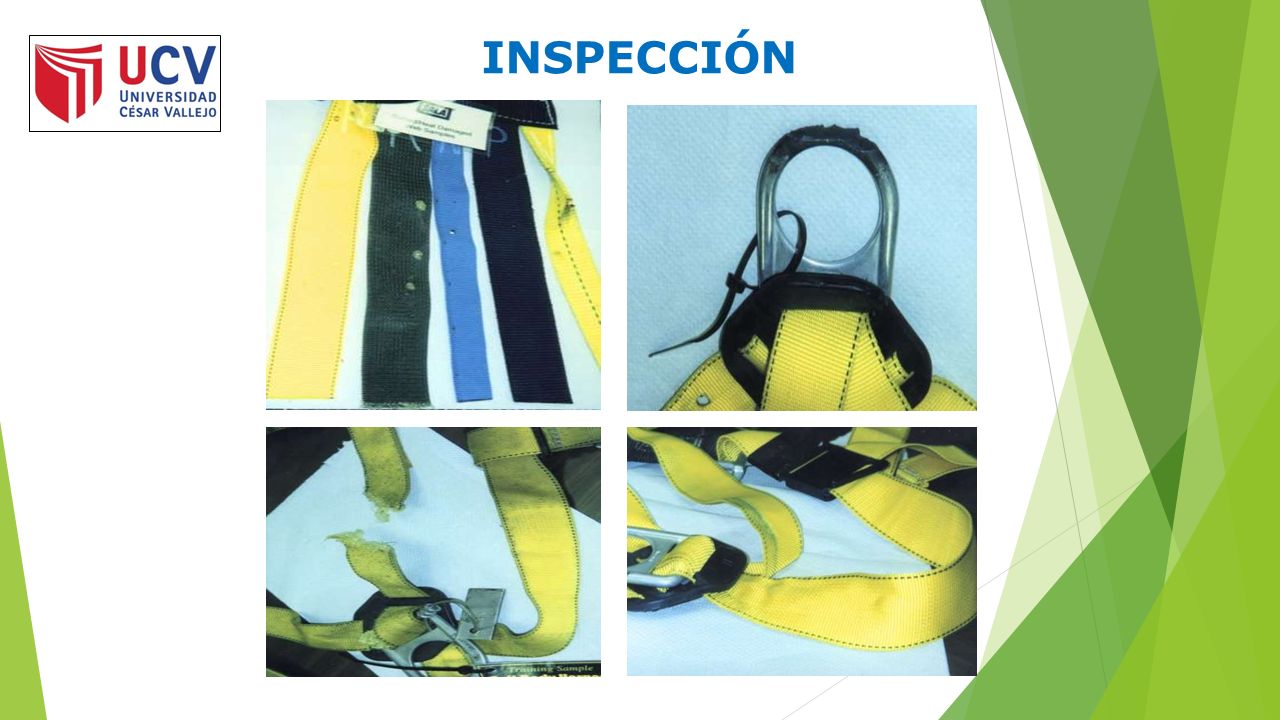

46 INSPECCIÓN

47

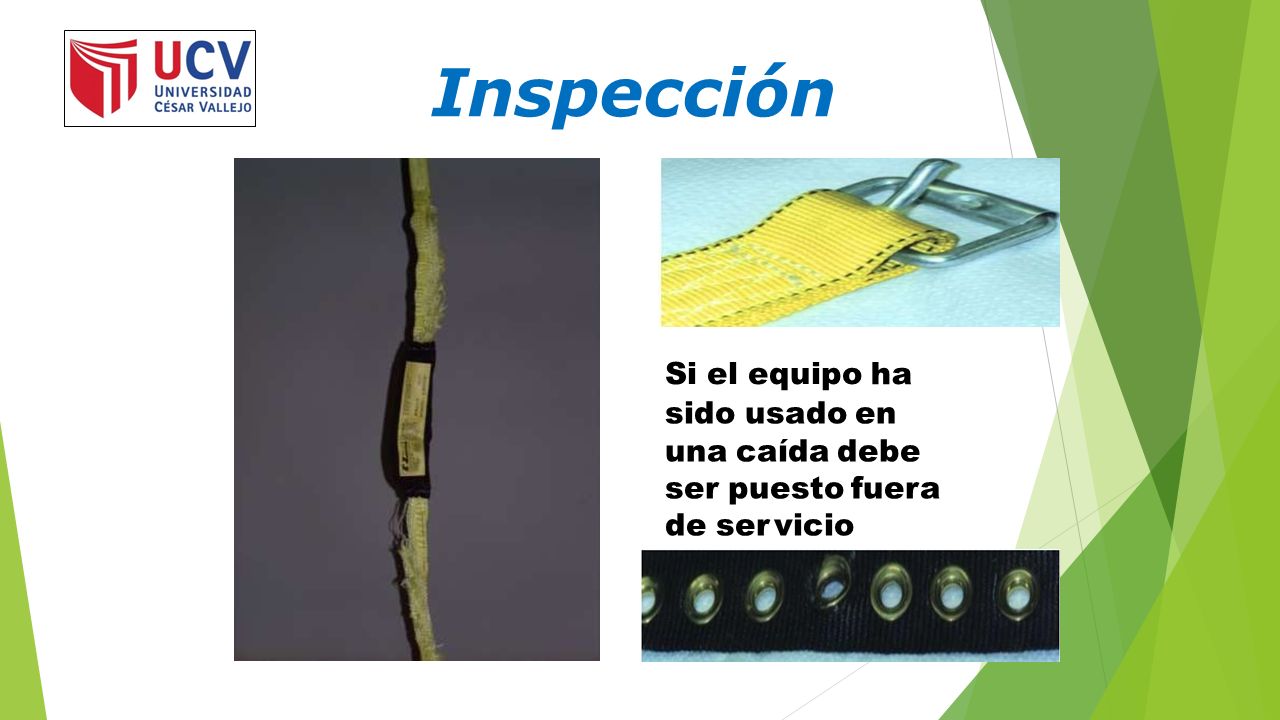

48 Inspección Si el equipo ha sido usado en una caída debe ser puesto fuera de servicio

49 JABÓN PH NEUTRO…

50 Planificación dela Protección deCaídas...

51

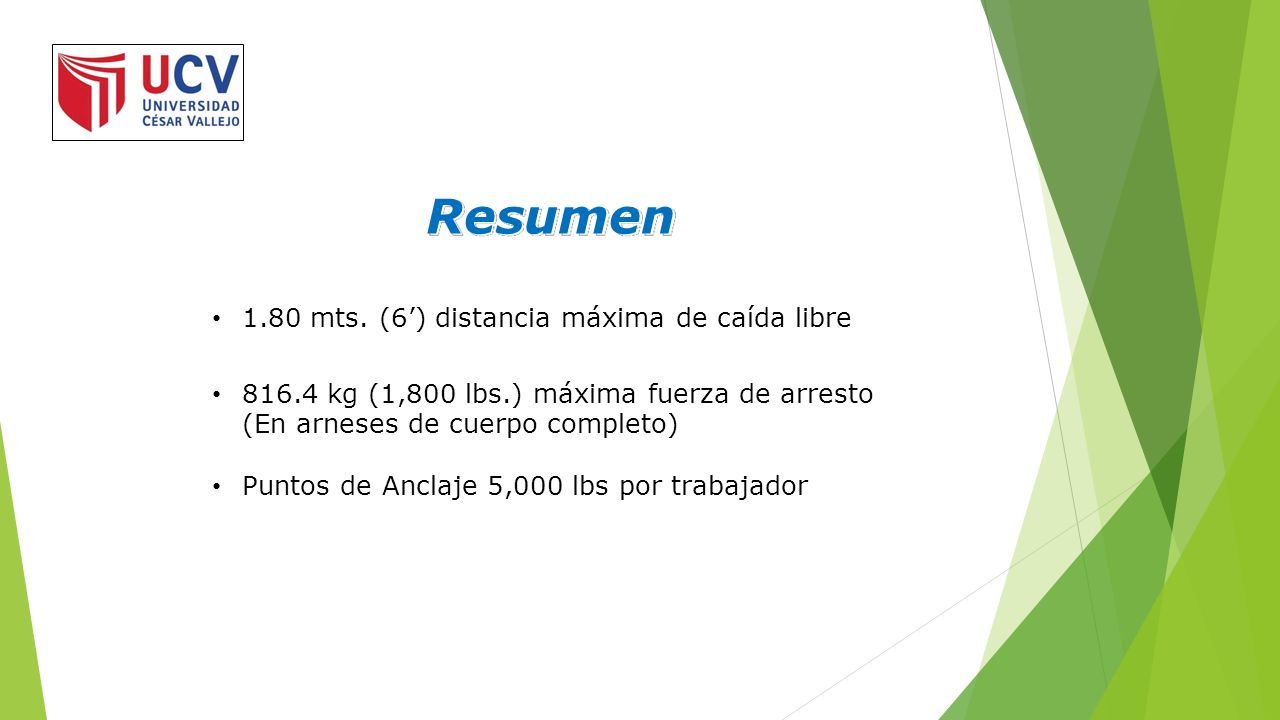

52 Resumen 1.80 mts. (6’) distancia máxima de caída libre 816.4 kg (1,800 lbs.) máxima fuerza de arresto (En arneses de cuerpo completo) Puntos de Anclaje 5,000 lbs por trabajador

53

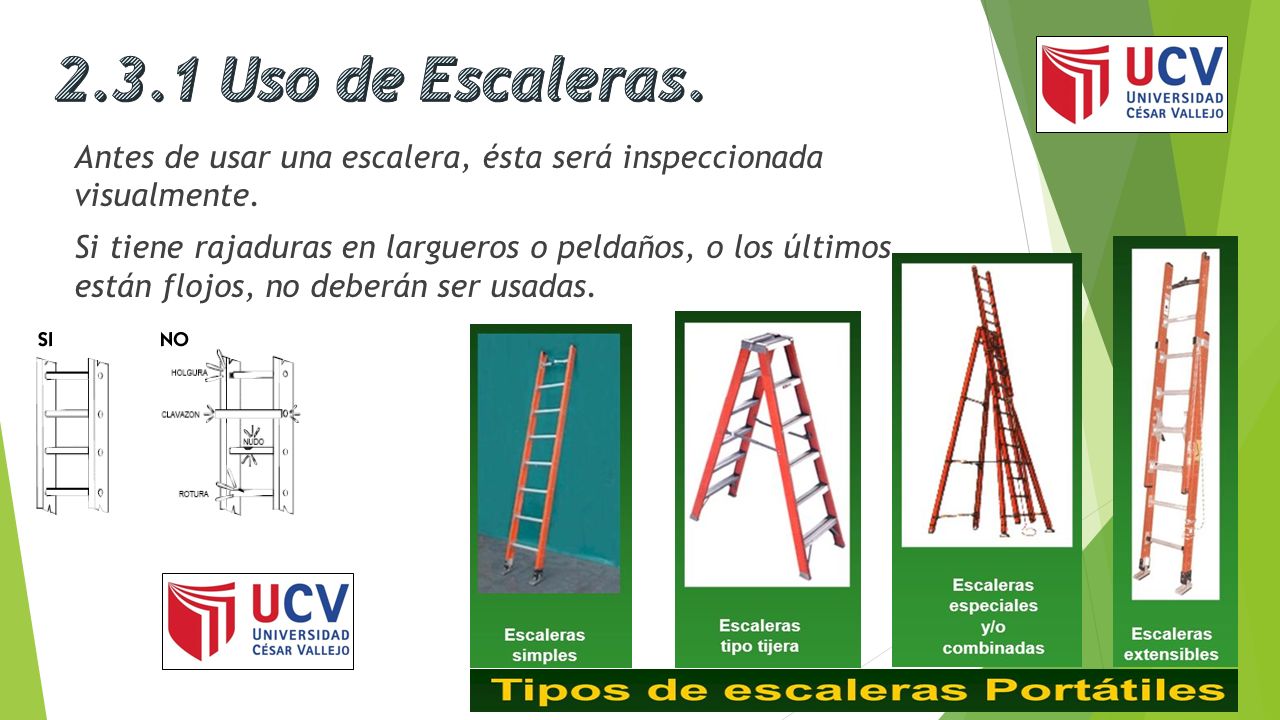

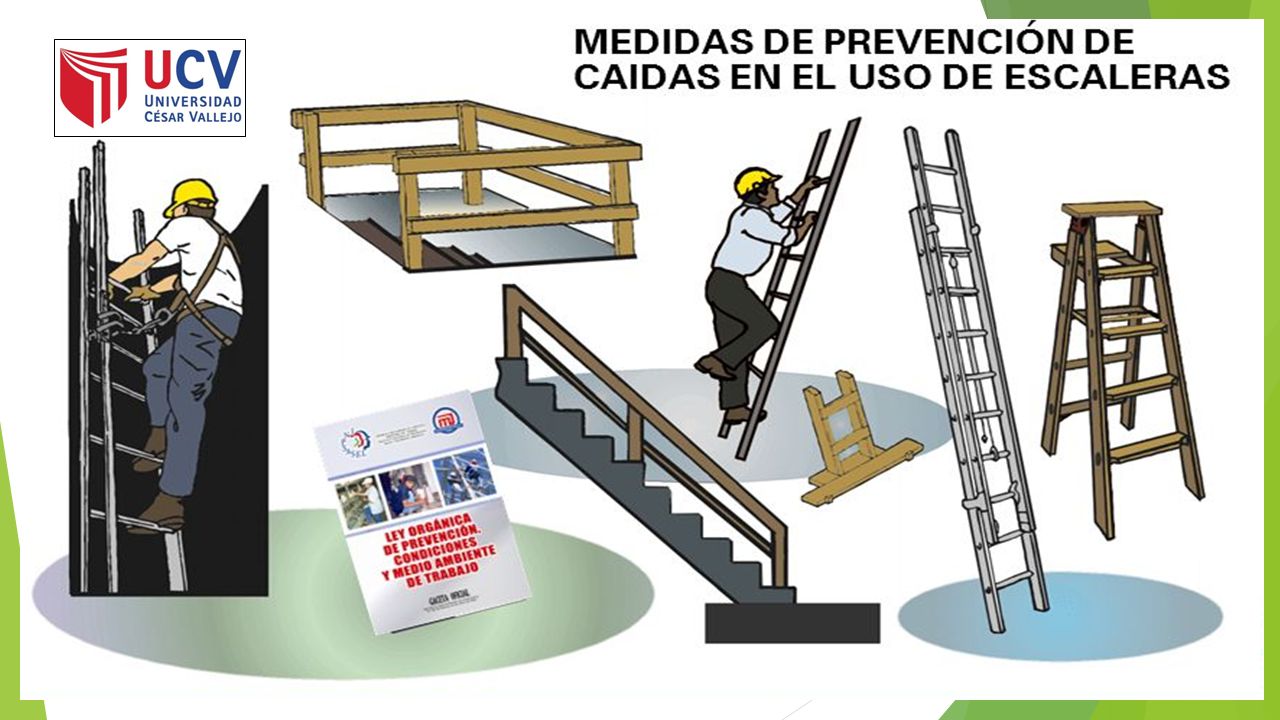

54 Antes de usar una escalera, ésta será inspeccionada visualmente. Si tiene rajaduras en largueros o peldaños, o los últimos están flojos, no deberán ser usadas.

55

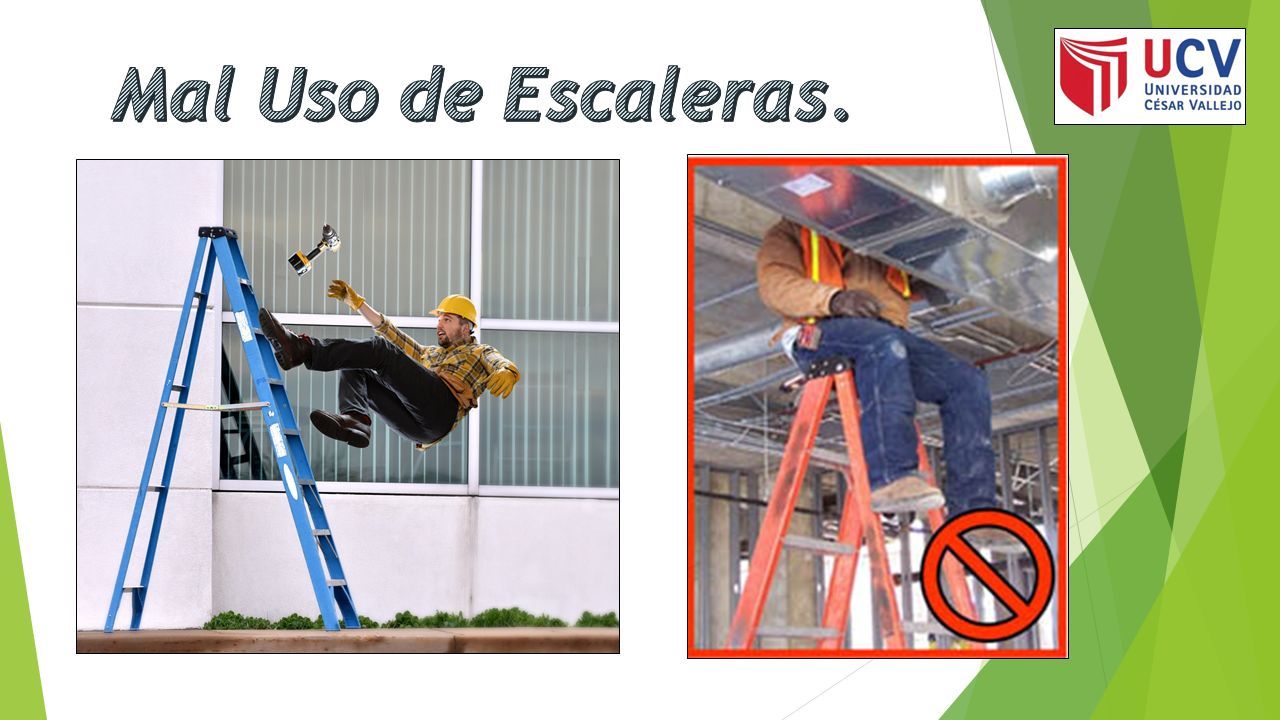

56

57
