1 SALUD OCUPACIONAL TRABAJOS EN ALTURA AÑO 2009 1

2 NUMERO DE TRABAJADORES
LISTA DE ACTIVIDADES LISTADO DE ACTIVIDADES DE FACHADA OBRA: PLAZA DE SAN JOAQUIN TORRE 4 ACTIVIDAD NUMERO DE TRABAJADORES ESTRUCTURA Personal que trabaja en borde de placa y en Andamios Autoportantes 12 MAMPOSTERIA FACHADA 6 PAÑETES DE FACHADA 7 LAVADO DE FACHADA 4 REMATES DE FACHADA PINTURA DE FACHADA 8 INST. FLANCHE 1 LAVADO DE VIDRIOS Y VENTANAS TOTAL 48

3 IDENTIFICACION DE TAREAS DE ALTURA
REGISTRO FOTOGRAFICO

4 TRABAJOS DE ESTRUCTURA
COLOCAR Y RETIRAR ARMADURA REMATES DE VIGAS DE FACHADA

5 ACTIVIDADES REMATES DE FACHADA LAVADO DE FACHADA PINTURA DE FACHADA 5

6 REMATES DE CORTINAS (MUROS EN CONCRETO)

7 ACTIVIDADES SIMULTANEAS DE ESTRUCTURA, MAMPOSTERIA, LAVADO DE FACHADA

8 SITEMAS USADOS ACTUALMENTE
ANCLAJES

9 LAS VIGAS Y COLUMNAS SON USADAS COMO PUNTOS DE ANCLAJE

10 LAS VIGAS Y COLUMNAS SON USADAS COMO PUNTOS DE ANCLAJE

11 ANCLAJE ACTUAL GANCHO EN ACERO DE 3/8 QUE QUEDA EMBEBIDO EN EL CONCRETO O EN OCASIONES SE INSTALA CON EPOXICO

12 SITEMAS USADOS ACTUALMENTE LINEAS DE VIDA

13 LAVADO DE FACHADA CON LINEAS DE VIDA ACTUALES
MANILA DE POLIPROPILENO DE 5/8

14 SOLUCIONES COMERCIALES
ANCLAJES, LINEAS DE VIDA, DISPOSITIVOS CON CUMPLIMIENTO DE LA RESOLUCION 3673 DE SEPTIEMBRE DE 2008 PARA TRABAJOS EN ALTURAS

15 ANCLAJES PARA CONCRETO

16 ESQUEMA INSTALACION DE ANCLAJE
$

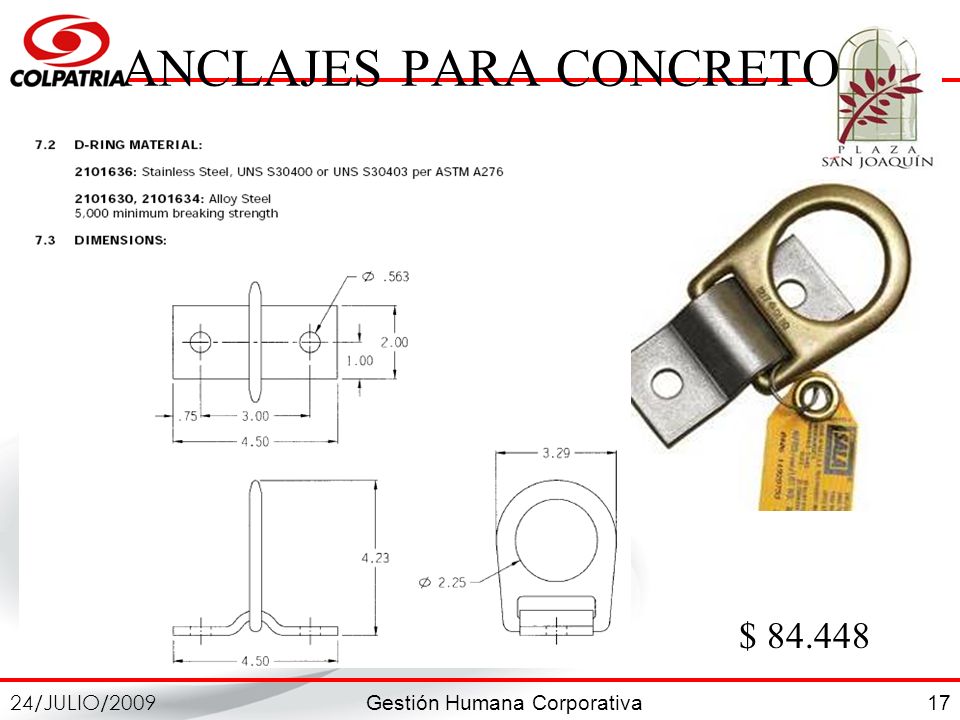

17 ANCLAJES PARA CONCRETO
$

18 ESQUEMA DE INSTALACION DEL ANCLAJE

19

20

21

22 ANCLAJES PORTATILES

23

24 $

25 ANCLAJE CONECTOR DE ANCLAJE DE CABLE5900550 PoweredbyMagic Zoom™
EL DISEÑO DE PASANTE PERMITE QUE LA FIJACIÓN AL ANCLAJE SEA RÁPIDA Y FÁCIL. ELABORADO CON CABLE DE ACERO INOXIDABLE DE 7X19 3/8" KG (5.000 LB. DE FUERZA MÍNIMA DE TENSIÓN) PARA MAYOR RESISTENCIA A LA ABRASIÓN Y DURACIÓN DEL PRODUCTO 1,2 M (4 PIES) DE LARGO, OTROS LARGOS DISPONIBLES LA ARGOLLA "D" EN UN EXTREMO, ARO TÓRICO EN EL OTRO, PIEZAS METÁLICAS DE ACERO REVESTIDO PARA RESISTENCIA A LA CORROSIÓN Y FORTALEZA CUMPLE O SUPERA TODOS LOS ESTÁNDARES VIGENTES DE LA INDUSTRIA, INCLUSO OSHA, ANSI Y EL RIGUROSO ANSI Z359

26 LINEAS DE VIDA $ $ CUERDA ESTATICA

27 COSTO LINEAS DE VIDA ACTUALES
DESCRIPCION DE INSUMO UNIDAD CANTIDAD VALOR UNITARIO VALOR TOTAL ARNES DE CUERPO ENTERO UN 1 $ $ ESLINGA PARA DETECCION DE CAIDAS CON ABSORCION DE ENERGIA $ $ ACERO 3/8 0,60 M (GANCHO DE ANCLAJE) KG 0,672 $ $ MANILA DE PROPILENO DE 5/8 POR 50 METROS METRO 50 $ $ $

28 COSTOS DESCRIPCION CANTIDAD VALOR
LINEA DE VIDA VERTICAL PORTATIL EN CUERDA DE NYLON, DE 50 MTS CON MOSQUETON EN UN EXTREMO, ANCLAJE EN REATA, ARRESTADOR O FRENO, CONTRAPESO Y MALETIN 1 LINEA DE VIDA VERTICAL PORTATIL EN CABLE DE ACERO, DE 50 MTS CON MOSQUETON EN UN EXTREMO, ANCLAJE EN REATA, ARRESTADOR O FRENO, CONTRAPESO Y MALETIN LINEA DE VIDA HORIZONTAL PORTATIL EN CUERDA DE NYLON, DE 30 MTS CON MOSQUETON EN SUS EXTREMOS DE CIERRE AUTOMÁTICO, DOS ANCLAJES PORTATILES Y MALETIN (PARA DOS TRABAJADORES) LINEA DE VIDA HORIZONTAL PORTATIL EN CABLE DE ACERO, DE 30 MTS CON MOSQUETON EN SUS EXTREMOS DE CIERRE AUTOMÁTICO, DOS ANCLAJES PORTATILES Y MALETIN (PARA DOS TRABAJADORES)

29 COMPARATIVO DESCRIPCION CANTIDAD VALOR INGENIERIA Y REPRESENTACIONES
VALOR PROVEEDOR DE ARSEG (ALDIA COMERCIO) LINEA DE VIDA VERTICAL PORTATIL EN CUERDA DE NYLON, DE 50 MTS CON MOSQUETON EN UN EXTREMO, ANCLAJE EN REATA, ARRESTADOR O FRENO, CONTRAPESO Y MALETIN 1

30 NEGOCIACION VIGENTE CON EASY
ITEM REF DESCRIPCION DE INSUMO UNIDAD CANTIDAD VALOR UNITARIO VALOR TOTAL 38 570073 SISTEMA LINEA DE VIDA VERTICAL. CON MOSQUETON DE 3/4 UN 1 $ $ 102 570077 SILLA PARA TRABAJOS EN SUSPENSION CON COJIN IMPERMEBLE. SISTEMA CONFORMADO POR UNA BASE DE EVA, SOPORTADO POR CORREAS EN REATA DE ALTA RESISTENCIA Y CINTURON AJUSTABLE. POSEE DOS ARGOLLAS $ $ $ $
