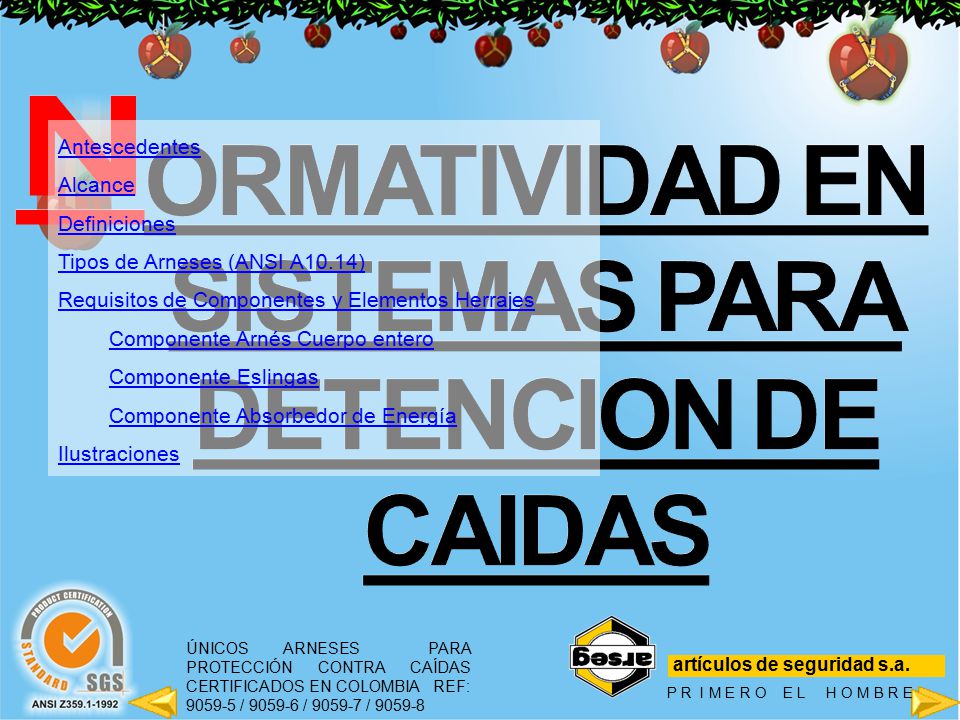

N ORMATIVIDAD EN SISTEMAS PARA DETENCION DE CAIDAS

Presentación del tema: "N ORMATIVIDAD EN SISTEMAS PARA DETENCION DE CAIDAS"— Transcripción de la presentación:

1 N ORMATIVIDAD EN SISTEMAS PARA DETENCION DE CAIDAS
Antescedentes Alcance Definiciones Tipos de Arneses (ANSI A10.14) Requisitos de Componentes y Elementos Herrajes Componente Arnés Cuerpo entero Componente Eslingas Componente Absorbedor de Energía Ilustraciones ORMATIVIDAD EN SISTEMAS PARA DETENCION DE CAIDAS artículos de seguridad s.a. P R I M E R O E L H O M B R E ÚNICOS ARNESES PARA PROTECCIÓN CONTRA CAÍDAS CERTIFICADOS EN COLOMBIA REF: / / /

2 ANTESCEDENTES Norma ANSI Z – Estándar nacional americano para sistemas personales para detención de caídas, subsistemas y componentes. Norma ANSI A – Estándar nacional americano para operaciones de construcción y demolición. Requisitos de seguridad para cinturones, arneses, eslingas y líneas de vida. Regulaciones OSHA – 29 CFR part – Regulaciones de salud y seguridad para la construcción – Alcance, aplicaciones y definiciones aplicables – Deberes a tener en cuenta en protección caídas – Practicas y criterios de sistemas de protección caídas – Requisitos de entrenamiento HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s.a. P R I M E R O E L H O M B R E

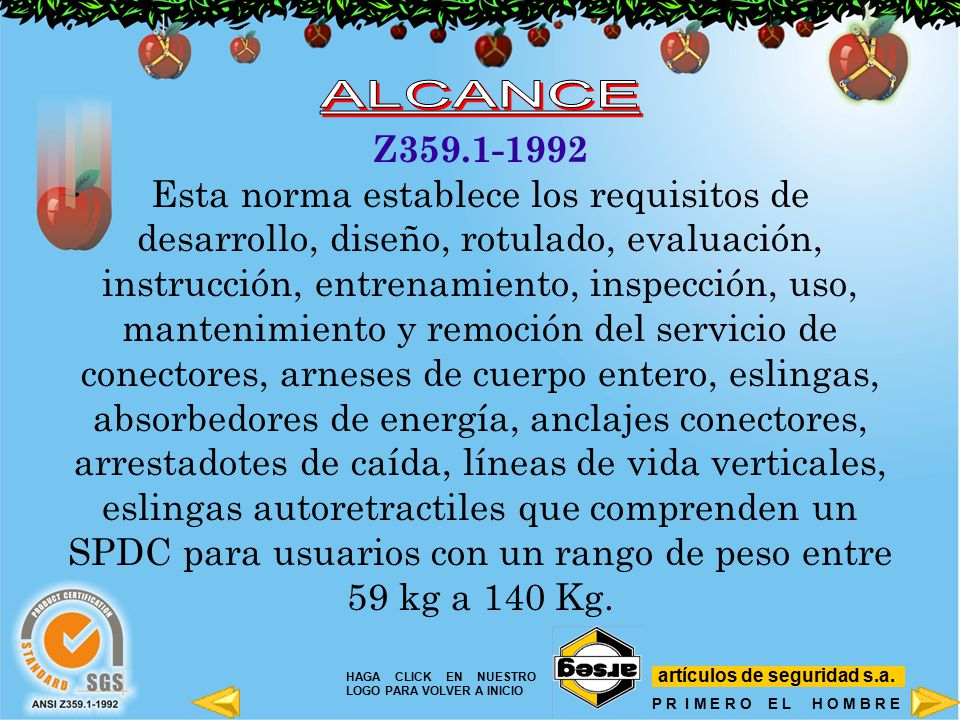

3 ALCANCE Z Esta norma establece los requisitos de desarrollo, diseño, rotulado, evaluación, instrucción, entrenamiento, inspección, uso, mantenimiento y remoción del servicio de conectores, arneses de cuerpo entero, eslingas, absorbedores de energía, anclajes conectores, arrestadotes de caída, líneas de vida verticales, eslingas autoretractiles que comprenden un SPDC para usuarios con un rango de peso entre 59 kg a 140 Kg. HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s.a. P R I M E R O E L H O M B R E

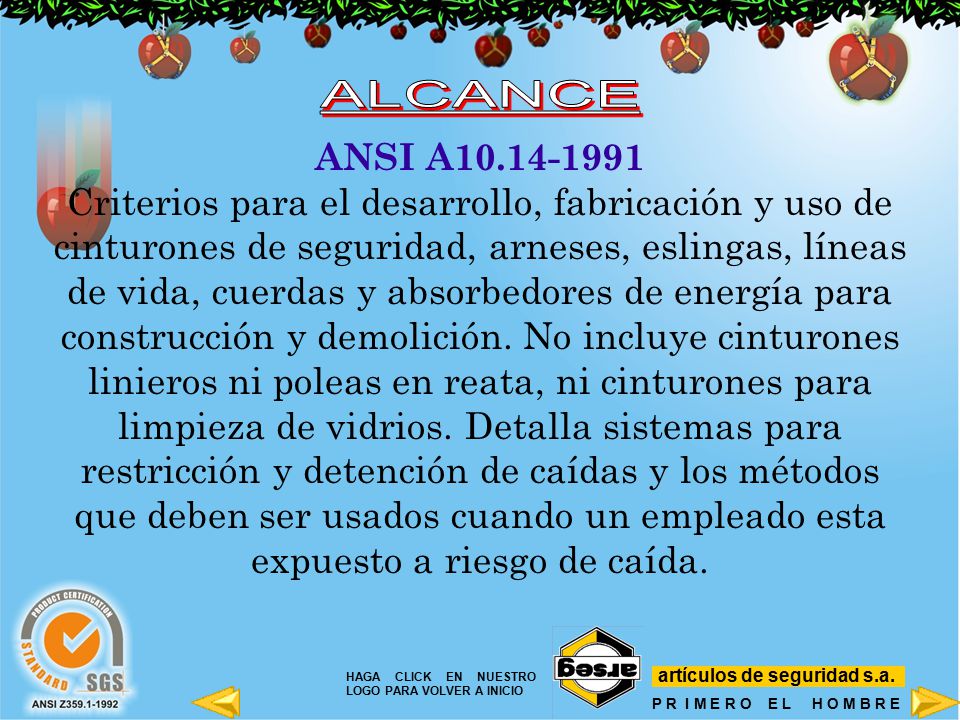

4 ALCANCE ANSI A Criterios para el desarrollo, fabricación y uso de cinturones de seguridad, arneses, eslingas, líneas de vida, cuerdas y absorbedores de energía para construcción y demolición. No incluye cinturones linieros ni poleas en reata, ni cinturones para limpieza de vidrios. Detalla sistemas para restricción y detención de caídas y los métodos que deben ser usados cuando un empleado esta expuesto a riesgo de caída. HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s.a. P R I M E R O E L H O M B R E

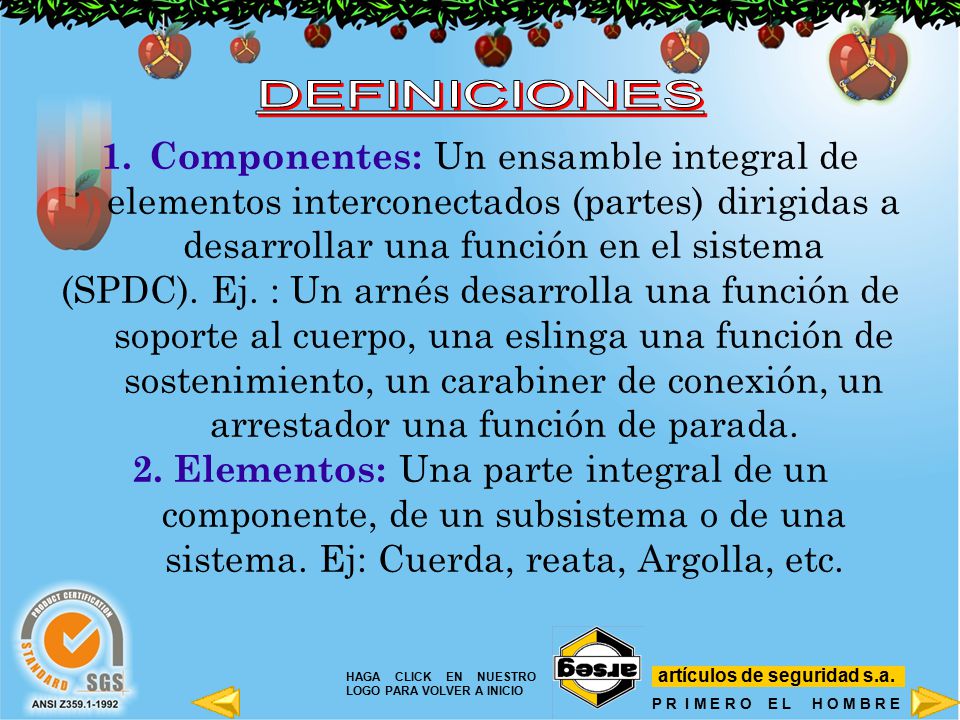

5 DEFINICIONES Componentes: Un ensamble integral de elementos interconectados (partes) dirigidas a desarrollar una función en el sistema (SPDC). Ej. : Un arnés desarrolla una función de soporte al cuerpo, una eslinga una función de sostenimiento, un carabiner de conexión, un arrestador una función de parada. 2. Elementos: Una parte integral de un componente, de un subsistema o de una sistema. Ej: Cuerda, reata, Argolla, etc. HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s.a. P R I M E R O E L H O M B R E

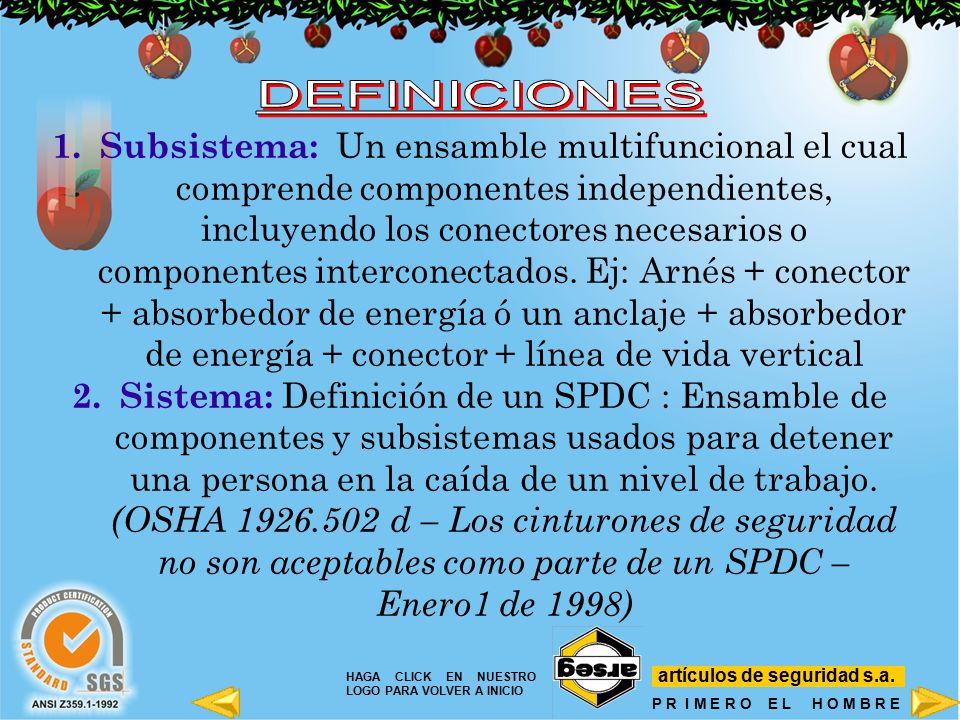

6 DEFINICIONES Subsistema: Un ensamble multifuncional el cual comprende componentes independientes, incluyendo los conectores necesarios o componentes interconectados. Ej: Arnés + conector + absorbedor de energía ó un anclaje + absorbedor de energía + conector + línea de vida vertical Sistema: Definición de un SPDC : Ensamble de componentes y subsistemas usados para detener una persona en la caída de un nivel de trabajo. (OSHA d – Los cinturones de seguridad no son aceptables como parte de un SPDC – Enero1 de 1998) HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s.a. P R I M E R O E L H O M B R E

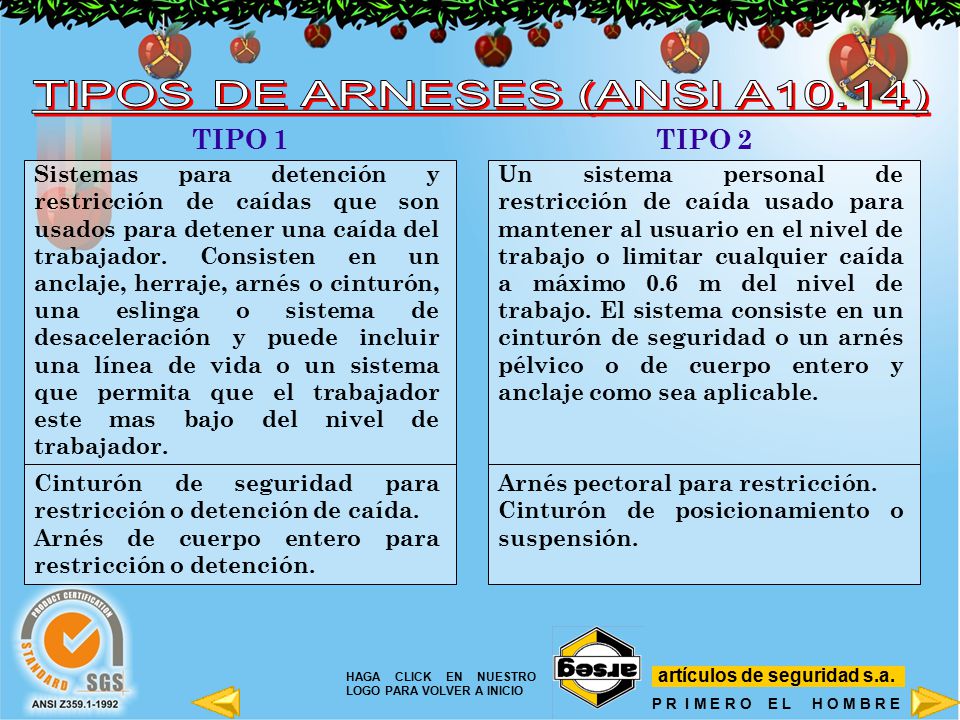

7 TIPOS DE ARNESES (ANSI A10.14)
Sistemas para detención y restricción de caídas que son usados para detener una caída del trabajador. Consisten en un anclaje, herraje, arnés o cinturón, una eslinga o sistema de desaceleración y puede incluir una línea de vida o un sistema que permita que el trabajador este mas bajo del nivel de trabajador. Un sistema personal de restricción de caída usado para mantener al usuario en el nivel de trabajo o limitar cualquier caída a máximo 0.6 m del nivel de trabajo. El sistema consiste en un cinturón de seguridad o un arnés pélvico o de cuerpo entero y anclaje como sea aplicable. Cinturón de seguridad para restricción o detención de caída. Arnés de cuerpo entero para restricción o detención. Arnés pectoral para restricción. Cinturón de posicionamiento o suspensión. HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s.a. P R I M E R O E L H O M B R E

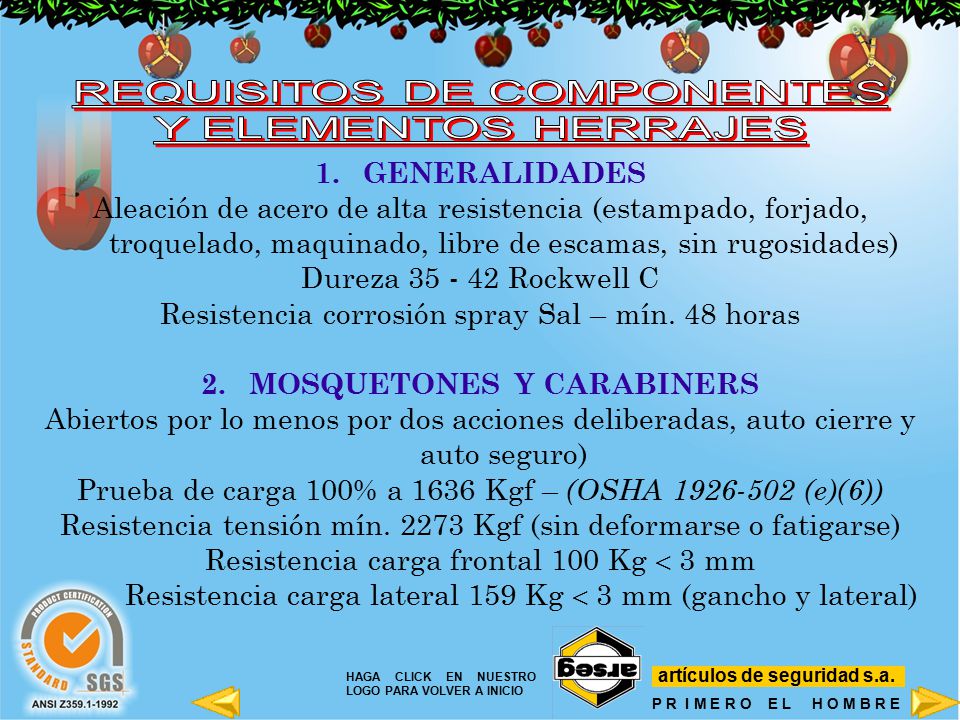

8 REQUISITOS DE COMPONENTES Y ELEMENTOS HERRAJES

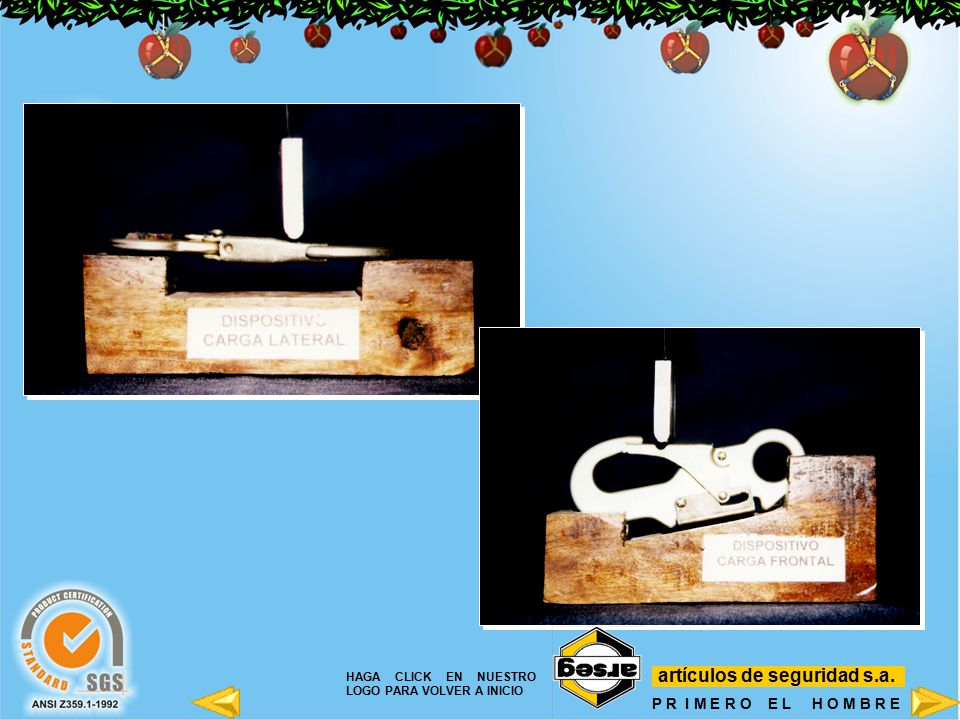

GENERALIDADES Aleación de acero de alta resistencia (estampado, forjado, troquelado, maquinado, libre de escamas, sin rugosidades) Dureza Rockwell C Resistencia corrosión spray Sal – mín. 48 horas MOSQUETONES Y CARABINERS Abiertos por lo menos por dos acciones deliberadas, auto cierre y auto seguro) Prueba de carga 100% a 1636 Kgf – (OSHA (e)(6)) Resistencia tensión mín Kgf (sin deformarse o fatigarse) Resistencia carga frontal 100 Kg  3 mm Resistencia carga lateral 159 Kg  3 mm (gancho y lateral) HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s.a. P R I M E R O E L H O M B R E

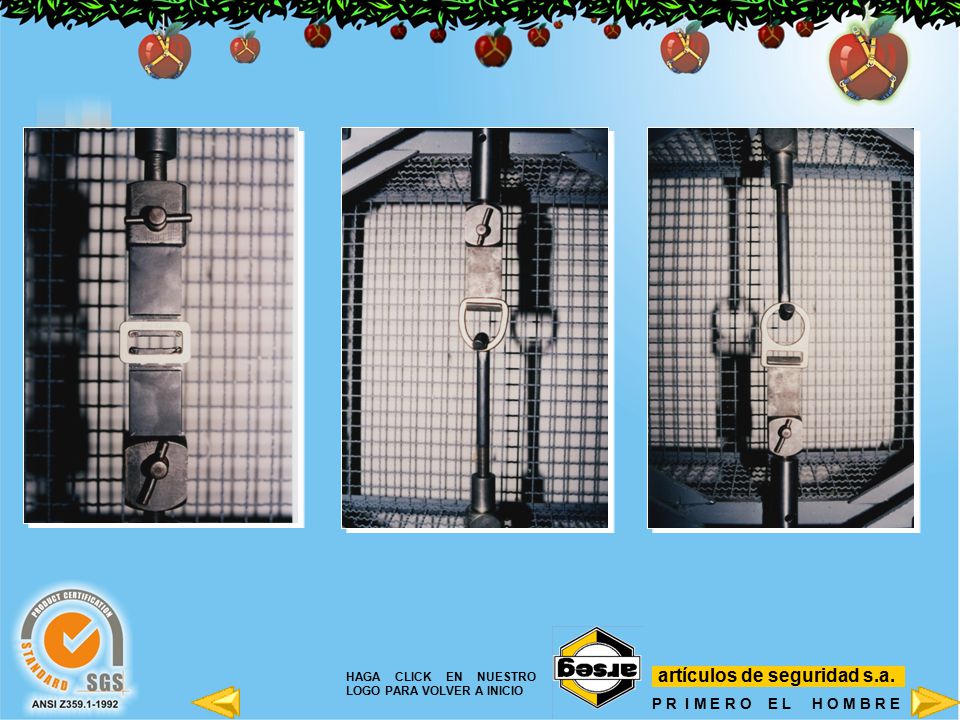

9 REQUISITOS DE COMPONENTES Y ELEMENTOS HERRAJES
GENERALIDADES Aleación de acero de alta resistencia (estampado, forjado, troquelado, maquinado, libre de escamas, sin rugosidades) Dureza Rockwell C Resistencia corrosión spray Sal – mín. 48 horas MOSQUETONES Y CARABINERS Abiertos por lo menos por dos acciones deliberadas, auto cierre y auto seguro) Prueba de carga 100% a 1636 Kgf – (OSHA (e)(6)) Resistencia tensión mín Kgf (sin deformarse o fatigarse) Resistencia carga frontal 100 Kg  3 mm Resistencia carga lateral 159 Kg  3 mm (gancho y lateral) HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s.a. P R I M E R O E L H O M B R E

10 REQUISITOS DE COMPONENTES Y ELEMENTOS HERRAJES

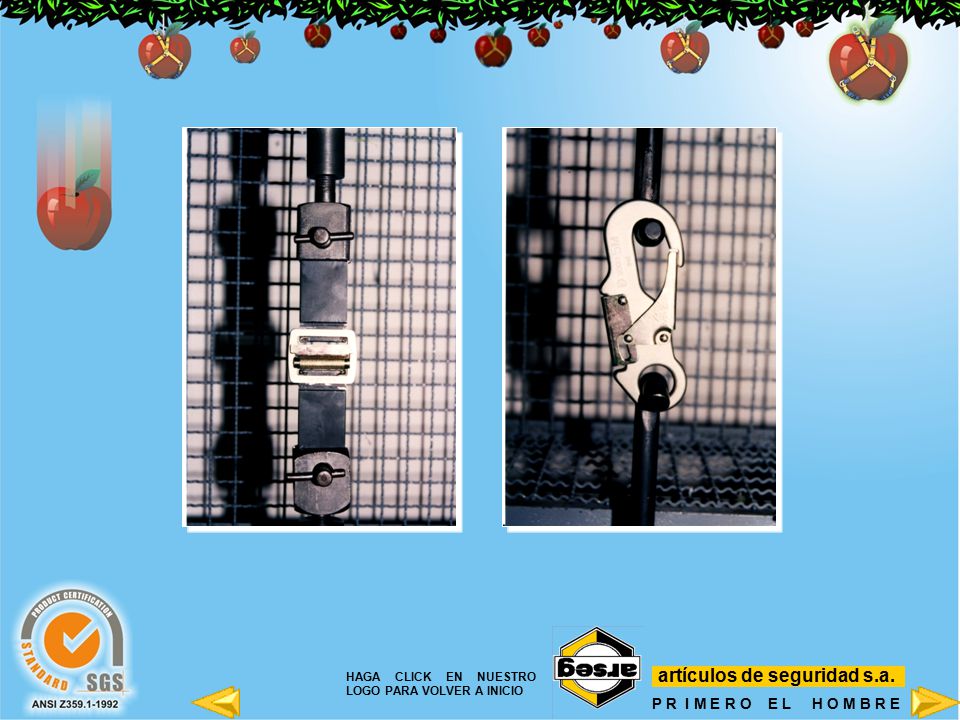

ARGOLLAS D ó ANILLOS Prueba carga 100% a 1636 Kgf Resistencia tensión mín kgf (sin deformarse o fatigarse) HEBILLAS Y AJUSTADORES Resistencia tensión mín kgf HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s.a. P R I M E R O E L H O M B R E

11 COMPONENTE ARNES CUERPO ENTERO
REATA  Material: Fibra sintética de características igual o mejores a las poliamidas Ancho mín. 41 mm Resistencia tensión mín kgf  HILOS Puntadas de seguridad en todas las uniones de reata Color que contraste con reata para facilidad de inspección HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s.a. P R I M E R O E L H O M B R E

12 COMPONENTE ARNES CUERPO ENTERO

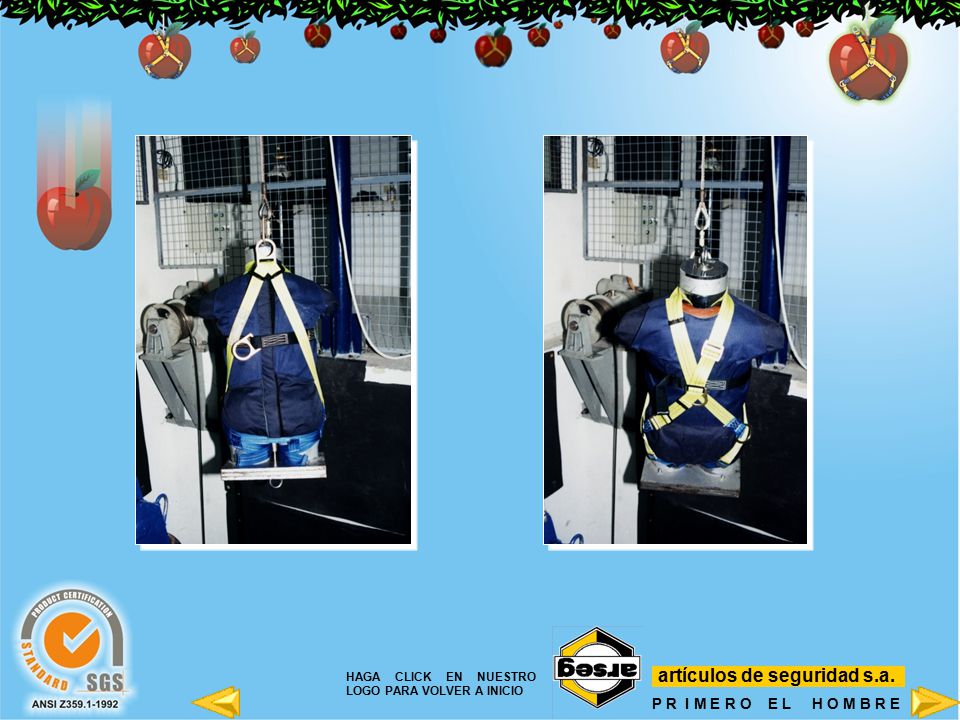

CONSTRUCCION Soporte para el cuerpo a través del pecho, sobre los hombros y alrededor de las piernas cuando una carga es aplicada sobre el elemento de anclaje para detener la caída. Apropiadamente ajustado debe prevenir caídas El elemento para detención da caídas debe estar localizado en posición dorsal. Cuando más de un elemento de anclaje existe sobre un arnés debe especificarse el propósito del uso de cada elemento. Bajo prueba de carga estática no debe liberarse el maniquí, no deformarse ninguno de sus herrajes, ni deslizarse ninguno de sus conectores una distancia mayor de 25 mm Bajo prueba dinámica no debe liberarse el maniquí, no deformarse ninguno de sus herrajes y su ángulo de reposo debe ser menor de 30° (ANSI Z359.1 – 100 Kg, ANSI A10.14 – Kg, OSHA1926 M(d) – 100 Kg) HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s.a. P R I M E R O E L H O M B R E

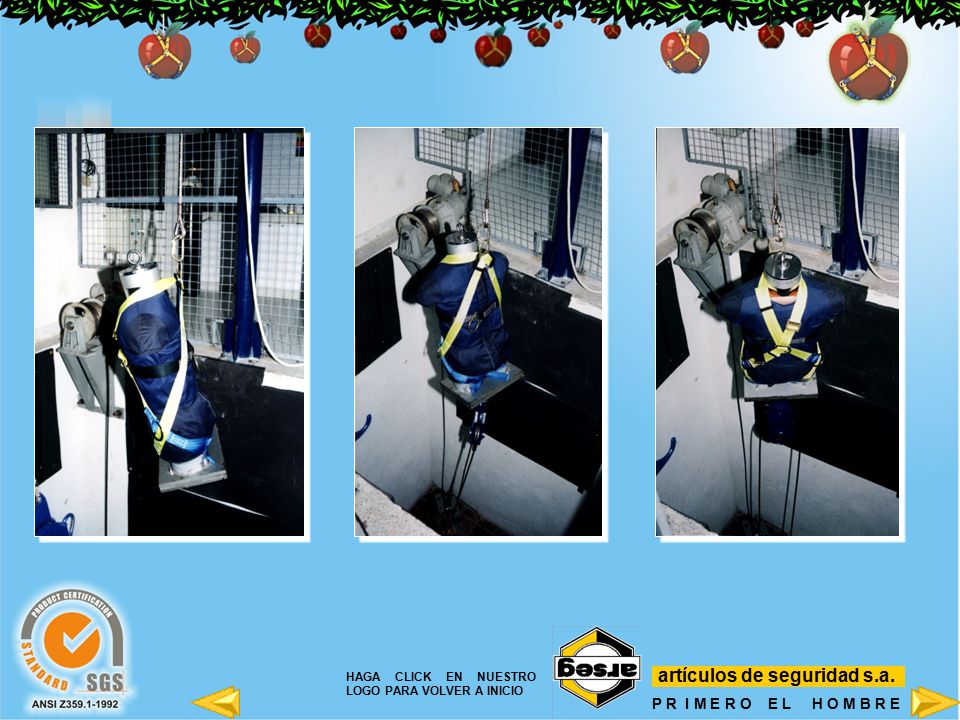

13 COMPONENTE ARNES CUERPO ENTERO
CONSTRUCCION Soporte para el cuerpo a través del pecho, sobre los hombros y alrededor de las piernas cuando una carga es aplicada sobre el elemento de anclaje para detener la caída. Apropiadamente ajustado debe prevenir caídas El elemento para detención da caídas debe estar localizado en posición dorsal. Cuando más de un elemento de anclaje existe sobre un arnés debe especificarse el propósito del uso de cada elemento. Bajo prueba de carga estática no debe liberarse el maniquí, no deformarse ninguno de sus herrajes, ni deslizarse ninguno de sus conectores una distancia mayor de 25 mm Bajo prueba dinámica no debe liberarse el maniquí, no deformarse ninguno de sus herrajes y su ángulo de reposo debe ser menor de 30° (ANSI Z359.1 – 100 Kg, ANSI A10.14 – Kg, OSHA1926 M(d) – 100 Kg) HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s.a. P R I M E R O E L H O M B R E

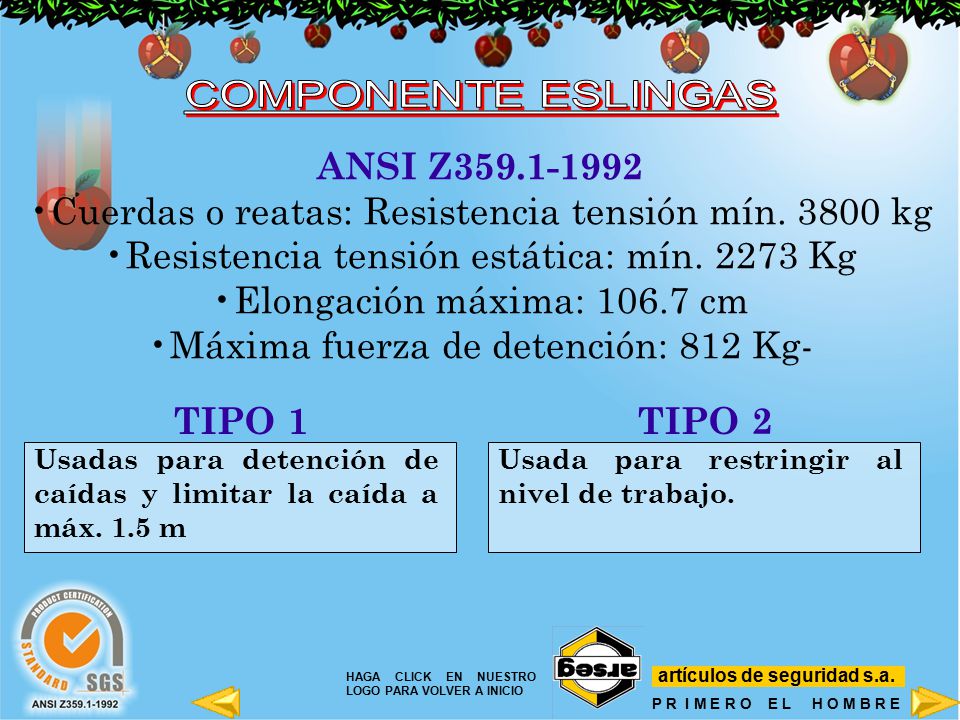

14 COMPONENTE ESLINGAS ANSI Z359.1-1992
Cuerdas o reatas: Resistencia tensión mín kg Resistencia tensión estática: mín Kg Elongación máxima: cm Máxima fuerza de detención: 812 Kg- TIPO 1 TIPO 2 Usadas para detención de caídas y limitar la caída a máx. 1.5 m Usada para restringir al nivel de trabajo. HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s.a. P R I M E R O E L H O M B R E

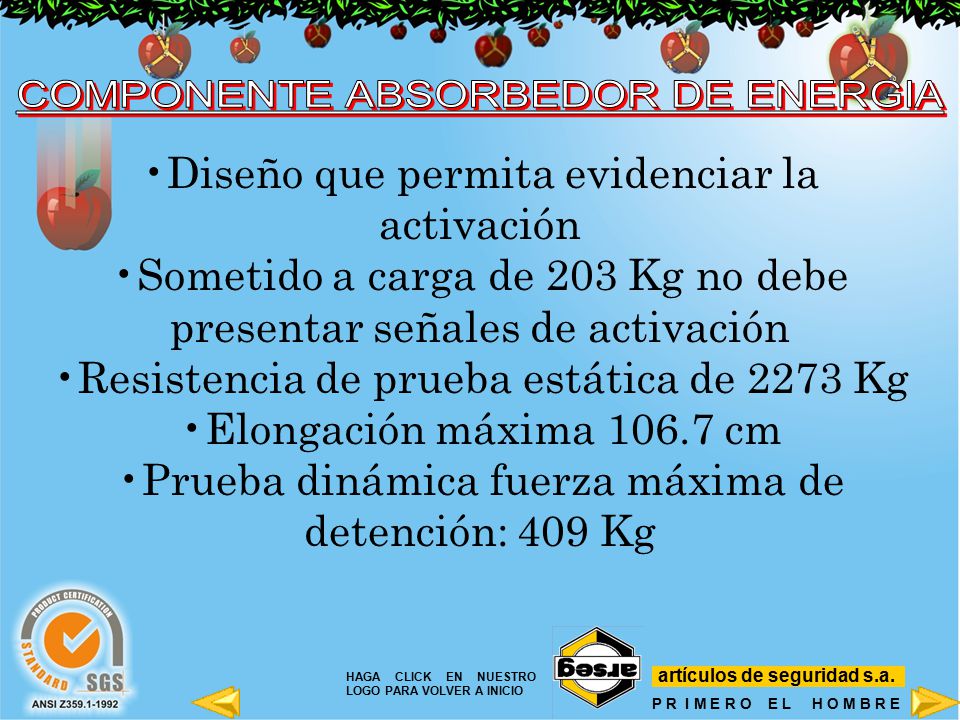

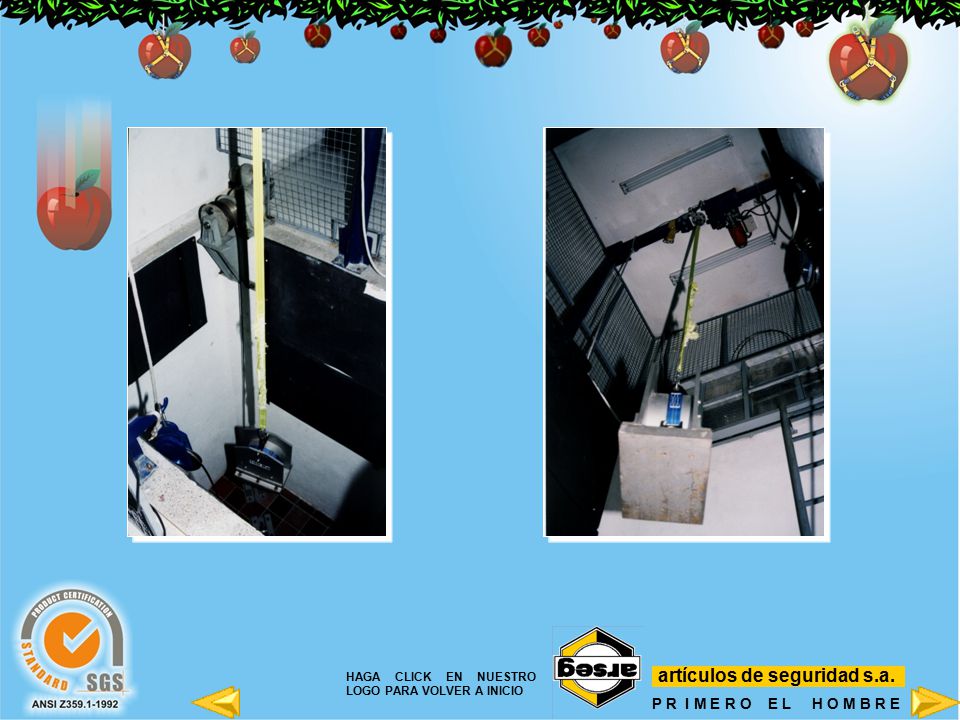

15 COMPONENTE ABSORBEDOR DE ENERGIA
Diseño que permita evidenciar la activación Sometido a carga de 203 Kg no debe presentar señales de activación Resistencia de prueba estática de 2273 Kg Elongación máxima cm Prueba dinámica fuerza máxima de detención: 409 Kg HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s.a. P R I M E R O E L H O M B R E

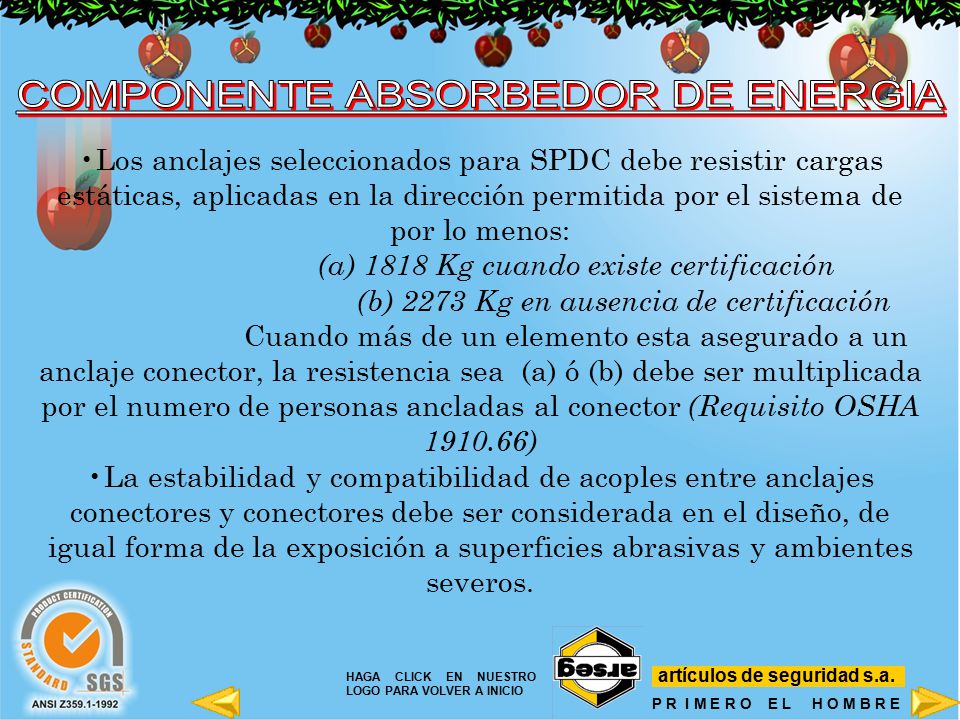

16 COMPONENTE ABSORBEDOR DE ENERGIA
Los anclajes seleccionados para SPDC debe resistir cargas estáticas, aplicadas en la dirección permitida por el sistema de por lo menos: (a) 1818 Kg cuando existe certificación (b) 2273 Kg en ausencia de certificación Cuando más de un elemento esta asegurado a un anclaje conector, la resistencia sea (a) ó (b) debe ser multiplicada por el numero de personas ancladas al conector (Requisito OSHA ) La estabilidad y compatibilidad de acoples entre anclajes conectores y conectores debe ser considerada en el diseño, de igual forma de la exposición a superficies abrasivas y ambientes severos. HAGA CLICK EN NUESTRO LOGO PARA VOLVER A INICIO artículos de seguridad s.a. P R I M E R O E L H O M B R E
