1 TEMA: CURSO: SANEAMIENTO AMBIENTAL ESTUDIANTE: LUZ MARINA ROQUE BENITO RICARDO ZEVALLOS PINTO CLAUDIA CONDORI LLANQUE MARISOL YANA MIRANDA UNIVERSIDAD NACIONAL DE MOQUEGUA ESCUELA PROFESIONAL INGENIERÍA AMBIENTAL SISTEMA DE ALCANTARILLADO DE LA PROVINCIA DE ILO SISTEMA DE TRATAMIENTO DE AGUAS RESIDUALES EN LA PROVINCIA DE ILO TEMA:

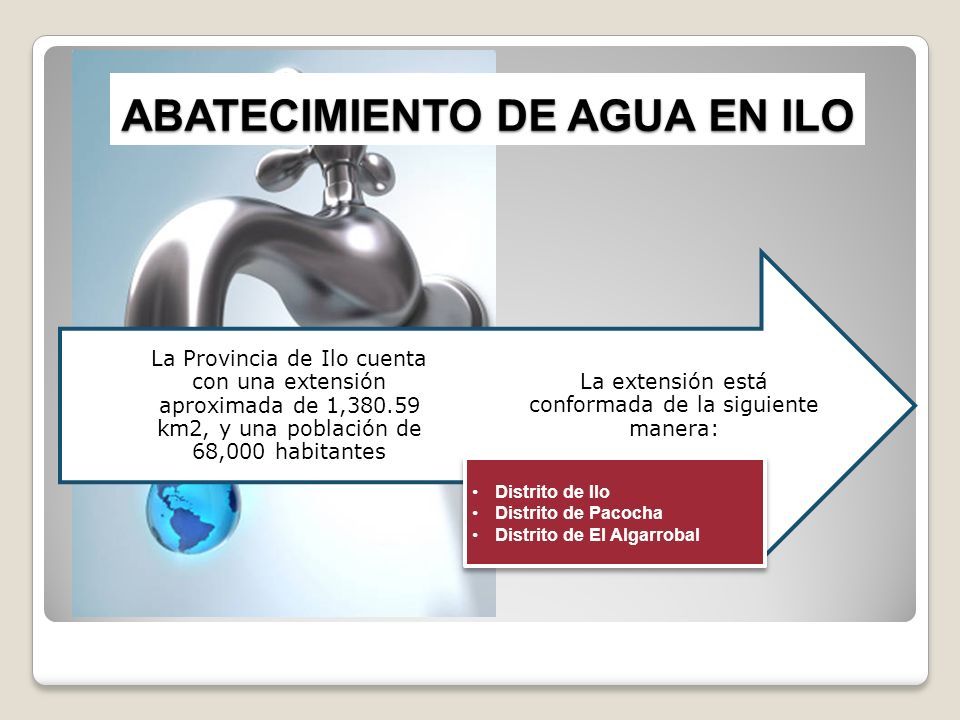

2 ABATECIMIENTO DE AGUA EN ILO La extensión está conformada de la siguiente manera: La Provincia de Ilo cuenta con una extensión aproximada de 1,380.59 km2, y una población de 68,000 habitantes Distrito de Ilo Distrito de Pacocha Distrito de El Algarrobal Distrito de Ilo Distrito de Pacocha Distrito de El Algarrobal

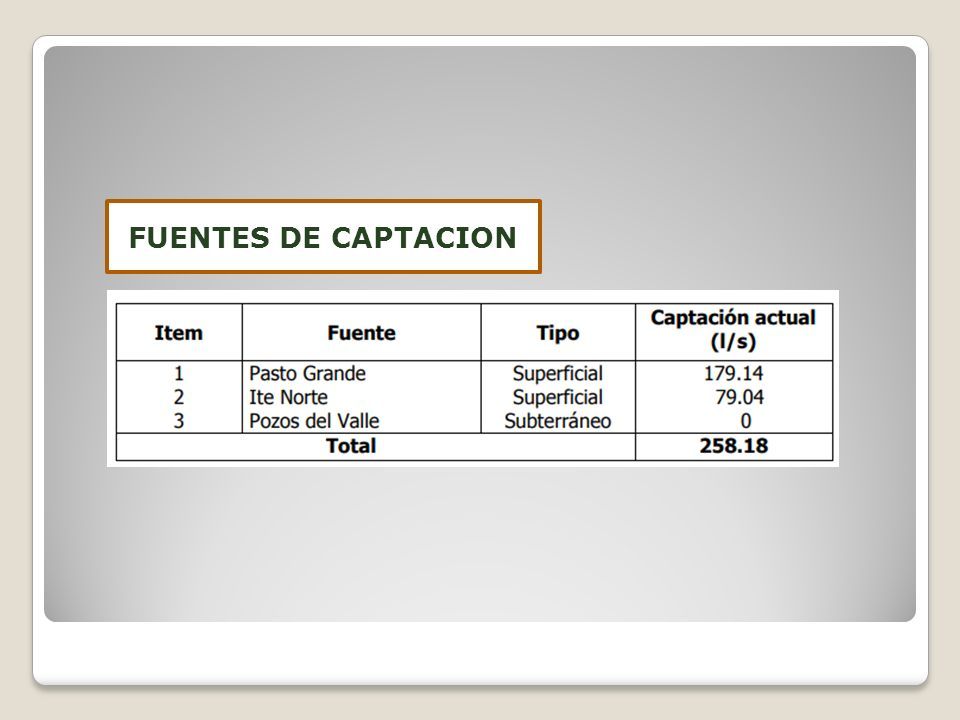

3 FUENTES DE CAPTACION

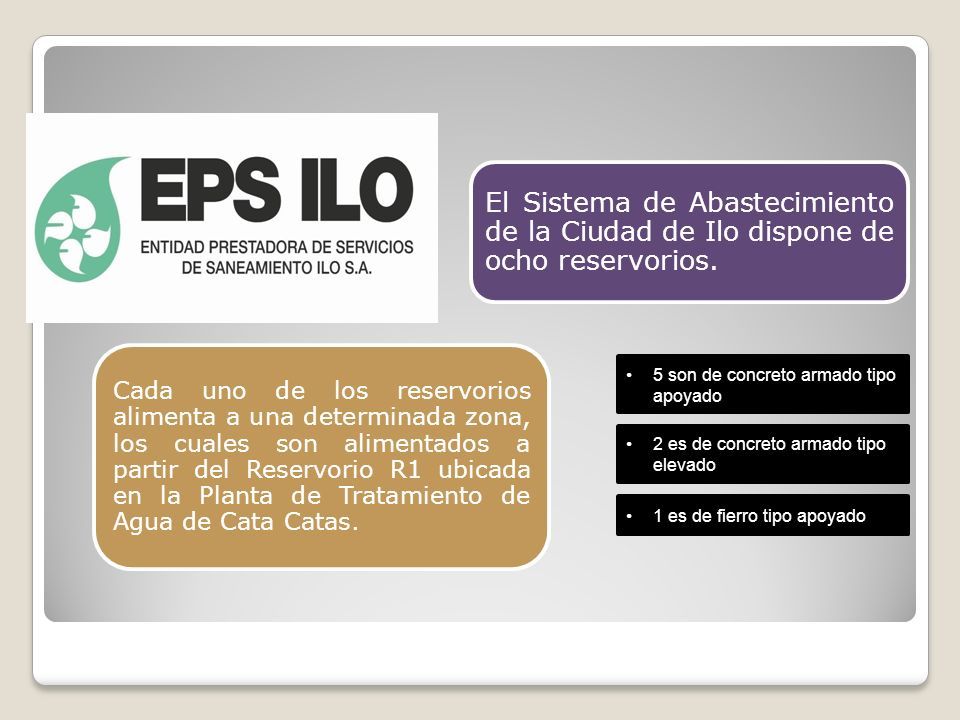

4 El Sistema de Abastecimiento de la Ciudad de Ilo dispone de ocho reservorios. Cada uno de los reservorios alimenta a una determinada zona, los cuales son alimentados a partir del Reservorio R1 ubicada en la Planta de Tratamiento de Agua de Cata Catas. 5 son de concreto armado tipo apoyado 2 es de concreto armado tipo elevado 1 es de fierro tipo apoyado

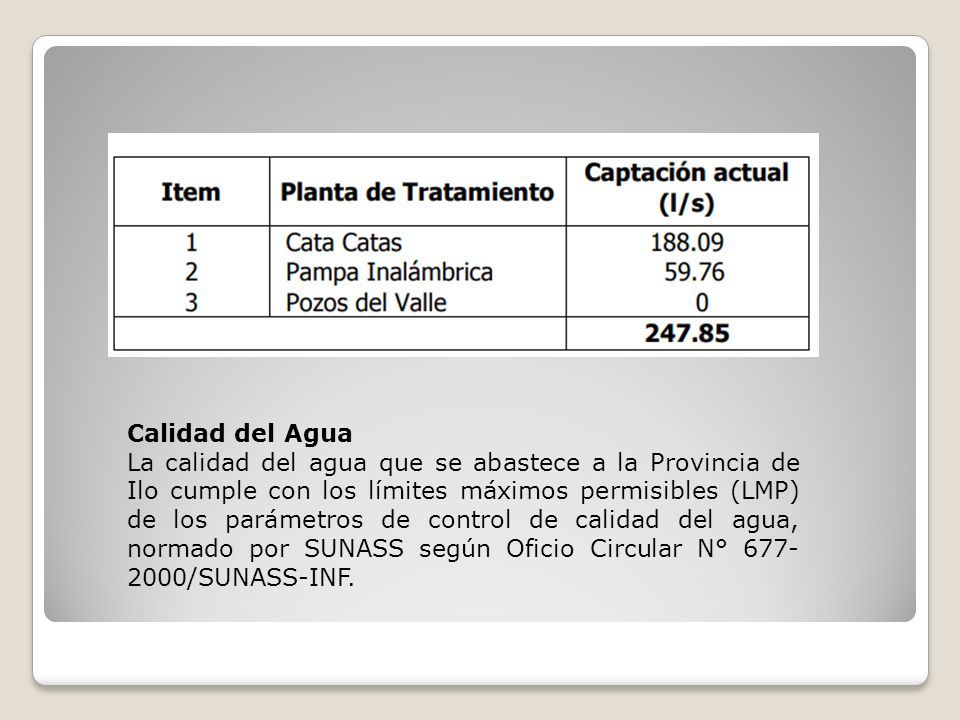

5 Calidad del Agua La calidad del agua que se abastece a la Provincia de Ilo cumple con los límites máximos permisibles (LMP) de los parámetros de control de calidad del agua, normado por SUNASS según Oficio Circular N° 677- 2000/SUNASS-INF.

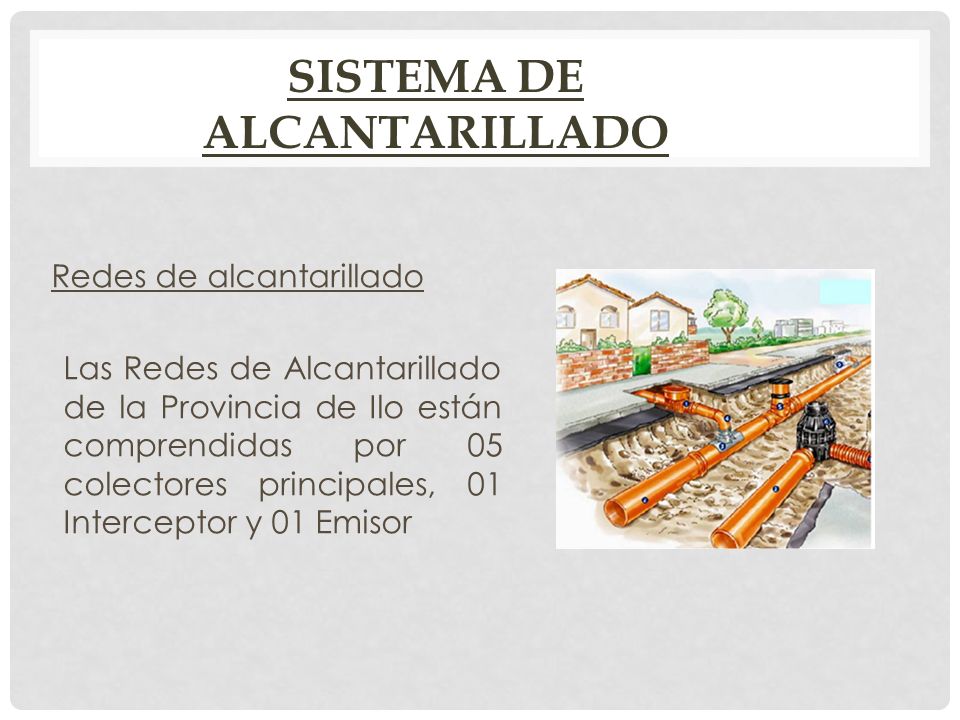

6 SISTEMA DE ALCANTARILLADO Redes de alcantarillado Las Redes de Alcantarillado de la Provincia de Ilo están comprendidas por 05 colectores principales, 01 Interceptor y 01 Emisor

7 Colector Costa Azul : Recibe los desagües de 18 de mayo, Bello Horizonte,Enapu,Santa Rosa, Costa Azul,20 diciembre y Nylon San Pedro, descarga en Estación de Bombeo N°01 –Varadero Artesanal Colector Costanero : Recibe los desagües de Estación de Bombeo N°01,Arenal,San Pedro,Chalaca,Nylon Alto Ilo,Monterrico,Casco Urbano Norte, descarga en Estación de Bombeo N°02- Villa del Mar Colector San Gerónimo : Recibe los desagües de Miguel Grau, Los Olivos, San Gerónimo y Ghersi, descarga por gravedad en Estación de Bombeo N°02-Villa del Mar

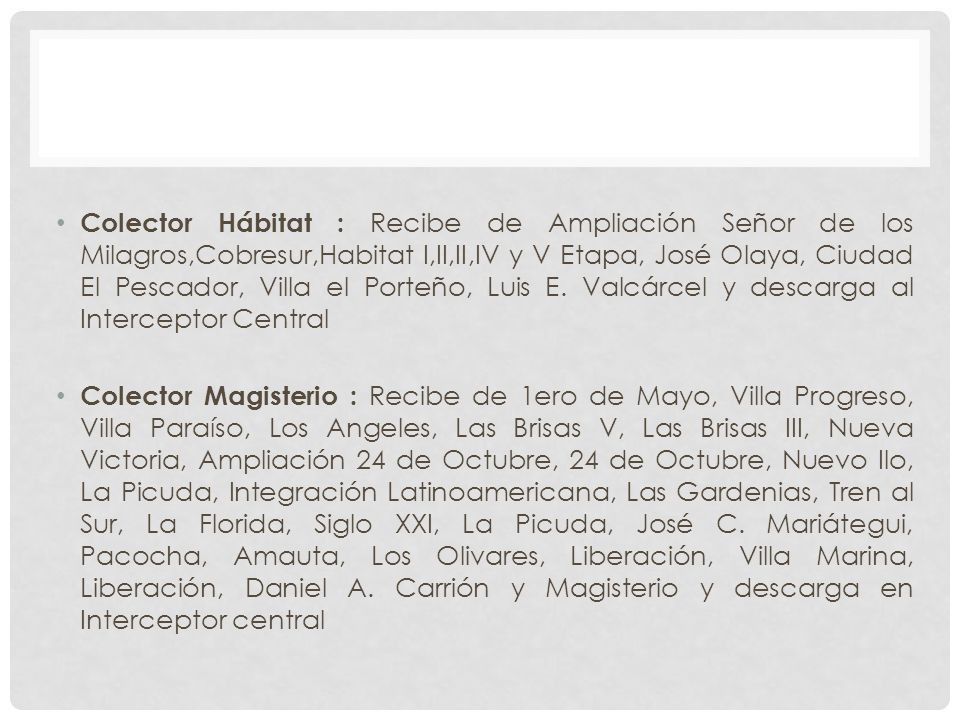

8 Colector Hábitat : Recibe de Ampliación Señor de los Milagros,Cobresur,Habitat I,II,II,IV y V Etapa, José Olaya, Ciudad El Pescador, Villa el Porteño, Luis E. Valcárcel y descarga al Interceptor Central Colector Magisterio : Recibe de 1ero de Mayo, Villa Progreso, Villa Paraíso, Los Angeles, Las Brisas V, Las Brisas III, Nueva Victoria, Ampliación 24 de Octubre, 24 de Octubre, Nuevo Ilo, La Picuda, Integración Latinoamericana, Las Gardenias, Tren al Sur, La Florida, Siglo XXI, La Picuda, José C. Mariátegui, Pacocha, Amauta, Los Olivares, Liberación, Villa Marina, Liberación, Daniel A. Carrión y Magisterio y descarga en Interceptor central

9 Interceptor Central : I nicia en la Av. Cáceres y termina descargando en el Emisor Caduceo Emisor Caduceo : Este recibe todos los desagües de la Provincia de Ilo y descarga en Laguna de Estabilización Media Luna

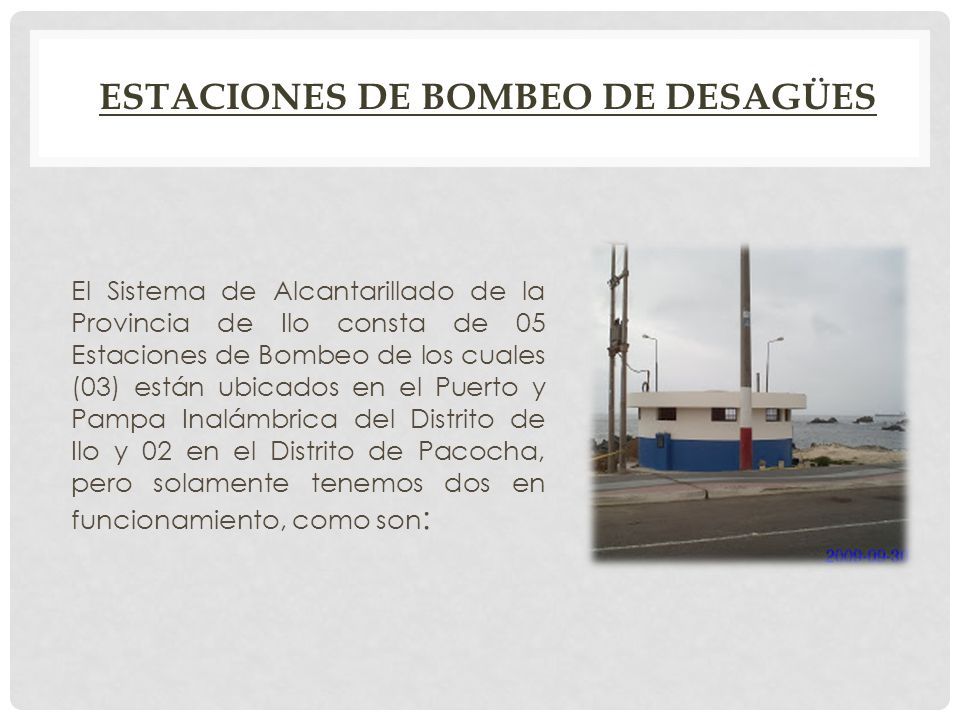

10 ESTACIONES DE BOMBEO DE DESAGÜES El Sistema de Alcantarillado de la Provincia de Ilo consta de 05 Estaciones de Bombeo de los cuales (03) están ubicados en el Puerto y Pampa Inalámbrica del Distrito de Ilo y 02 en el Distrito de Pacocha, pero solamente tenemos dos en funcionamiento, como son :

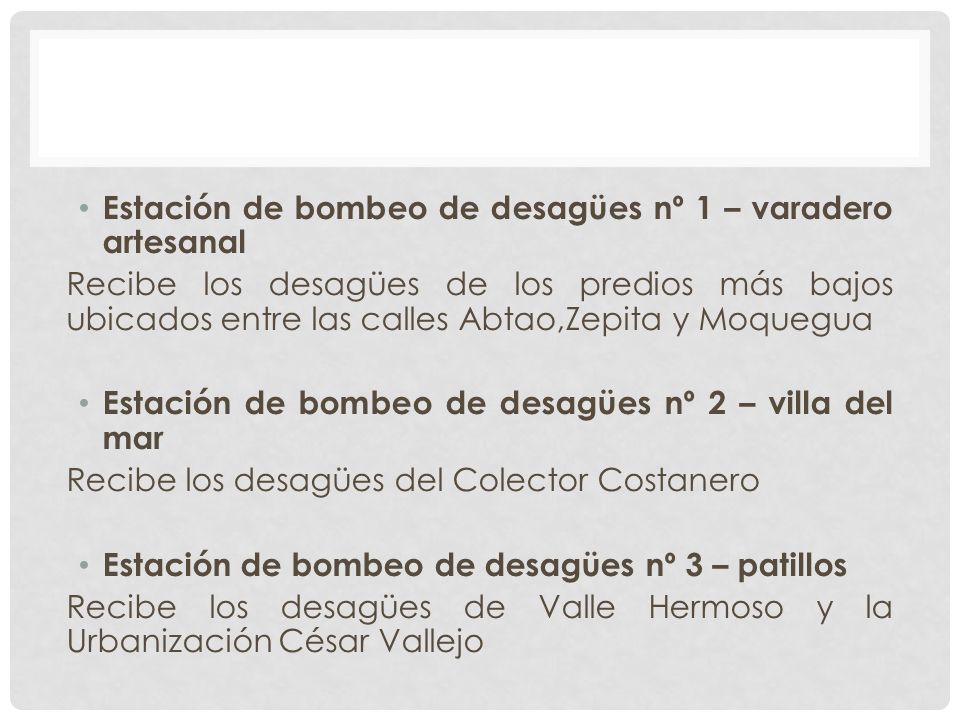

11 Estación de bombeo de desagües nº 1 – varadero artesanal Recibe los desagües de los predios más bajos ubicados entre las calles Abtao,Zepita y Moquegua Estación de bombeo de desagües nº 2 – villa del mar Recibe los desagües del Colector Costanero Estación de bombeo de desagües nº 3 – patillos Recibe los desagües de Valle Hermoso y la Urbanización César Vallejo

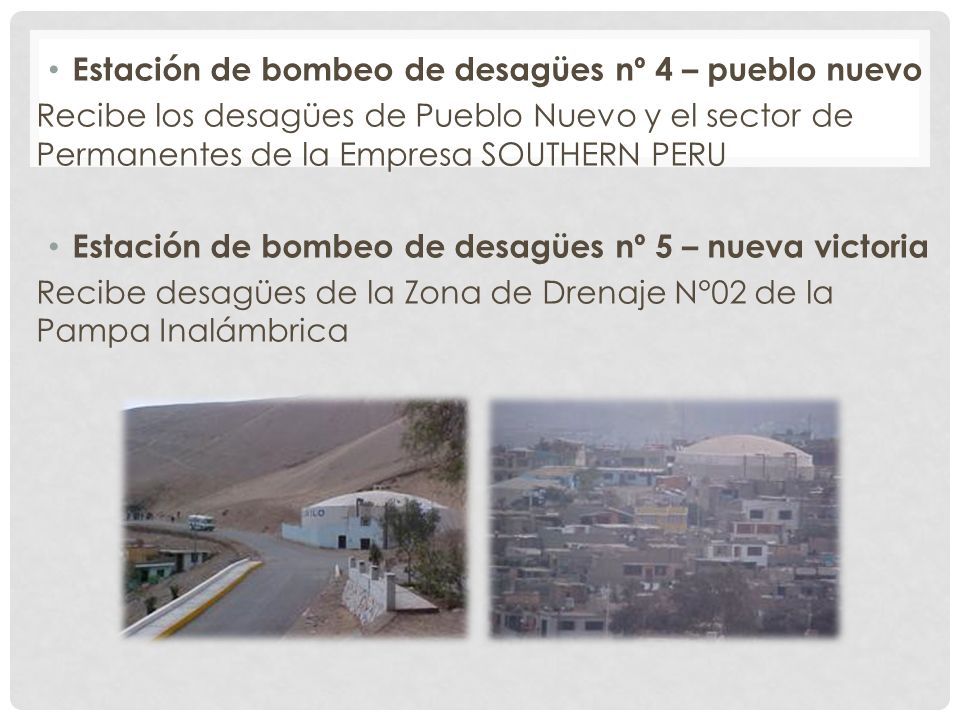

12 Estación de bombeo de desagües nº 4 – pueblo nuevo Recibe los desagües de Pueblo Nuevo y el sector de Permanentes de la Empresa SOUTHERN PERU Estación de bombeo de desagües nº 5 – nueva victoria Recibe desagües de la Zona de Drenaje N°02 de la Pampa Inalámbrica

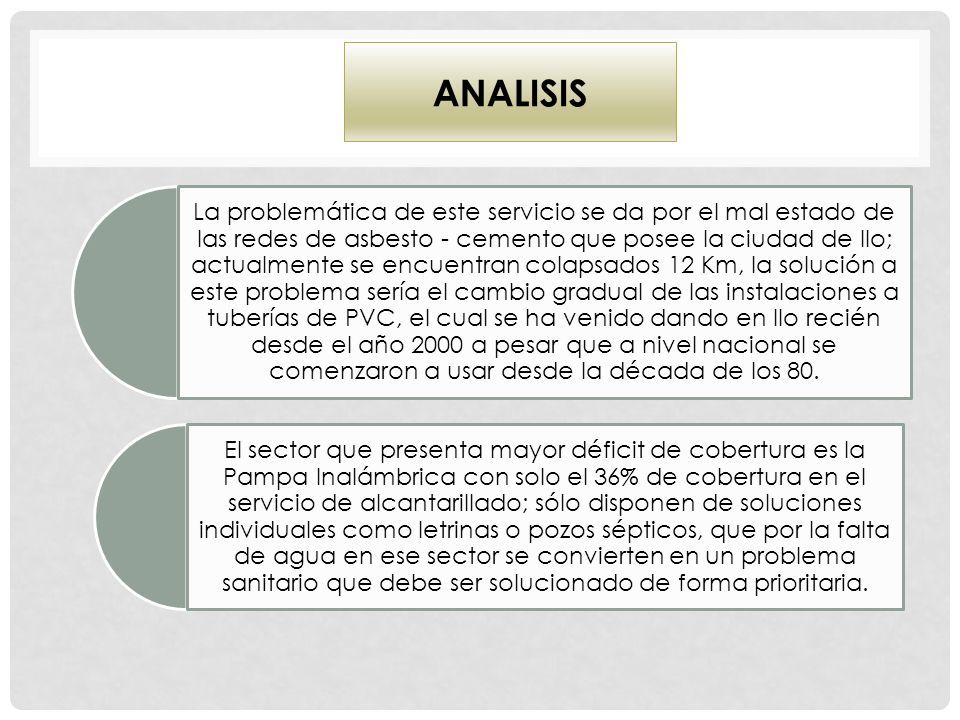

13 ANALISIS El sector que presenta mayor déficit de cobertura es la Pampa Inalámbrica con solo el 36% de cobertura en el servicio de alcantarillado; sólo disponen de soluciones individuales como letrinas o pozos sépticos, que por la falta de agua en ese sector se convierten en un problema sanitario que debe ser solucionado de forma prioritaria. La problemática de este servicio se da por el mal estado de las redes de asbesto - cemento que posee la ciudad de Ilo; actualmente se encuentran colapsados 12 Km, la solución a este problema sería el cambio gradual de las instalaciones a tuberías de PVC, el cual se ha venido dando en Ilo recién desde el año 2000 a pesar que a nivel nacional se comenzaron a usar desde la década de los 80.

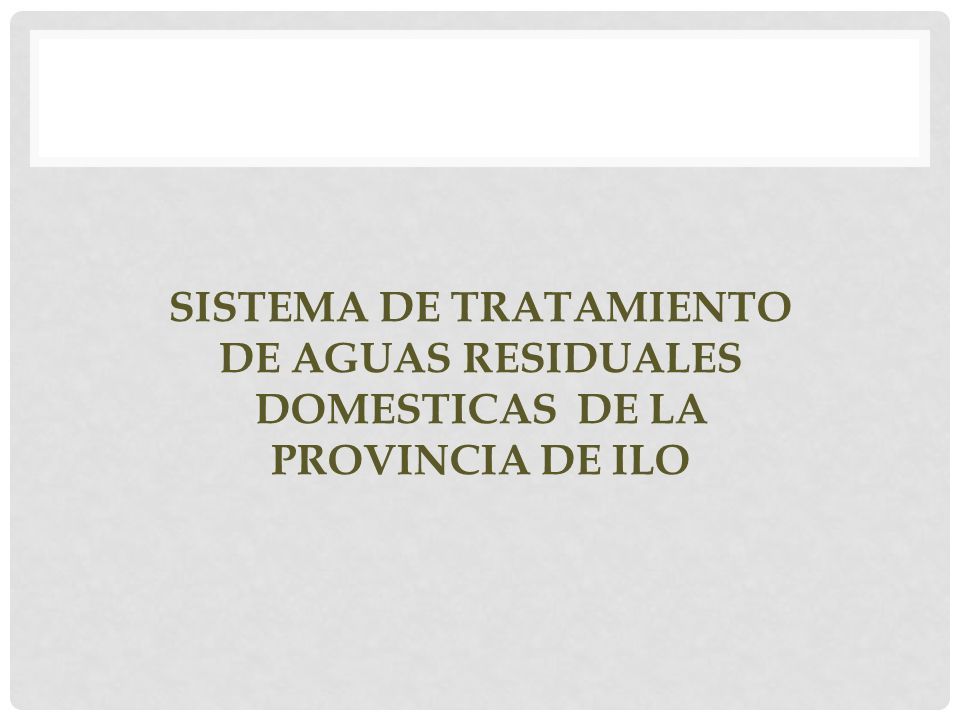

14 SISTEMA DE TRATAMIENTO DE AGUAS RESIDUALES DOMESTICAS DE LA PROVINCIA DE ILO

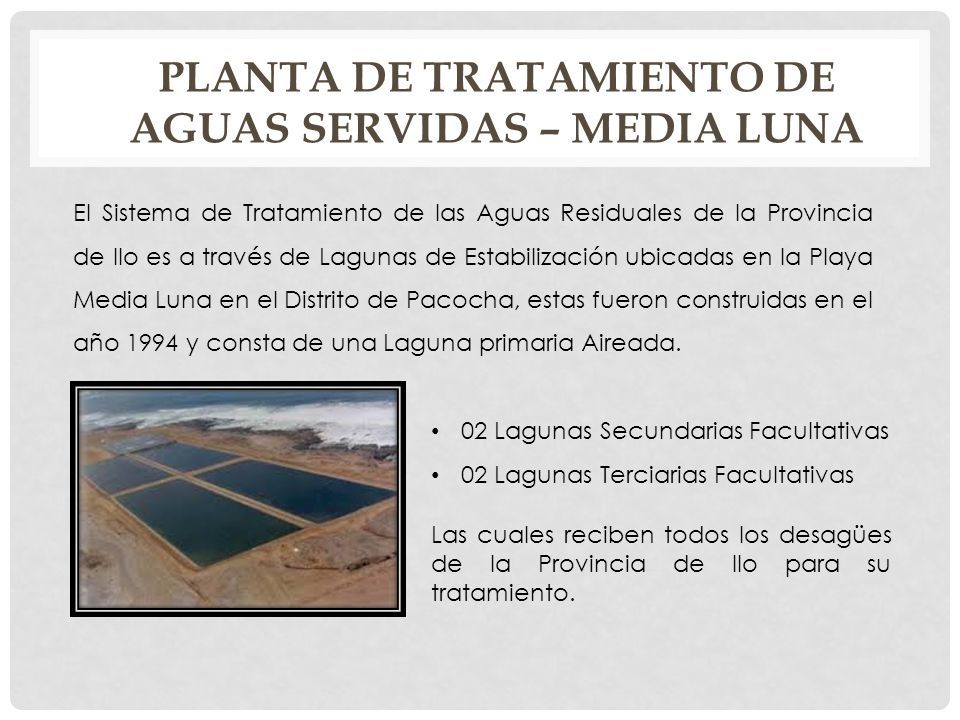

15 PLANTA DE TRATAMIENTO DE AGUAS SERVIDAS – MEDIA LUNA El Sistema de Tratamiento de las Aguas Residuales de la Provincia de Ilo es a través de Lagunas de Estabilización ubicadas en la Playa Media Luna en el Distrito de Pacocha, estas fueron construidas en el año 1994 y consta de una Laguna primaria Aireada. 02 Lagunas Secundarias Facultativas 02 Lagunas Terciarias Facultativas Las cuales reciben todos los desagües de la Provincia de Ilo para su tratamiento.

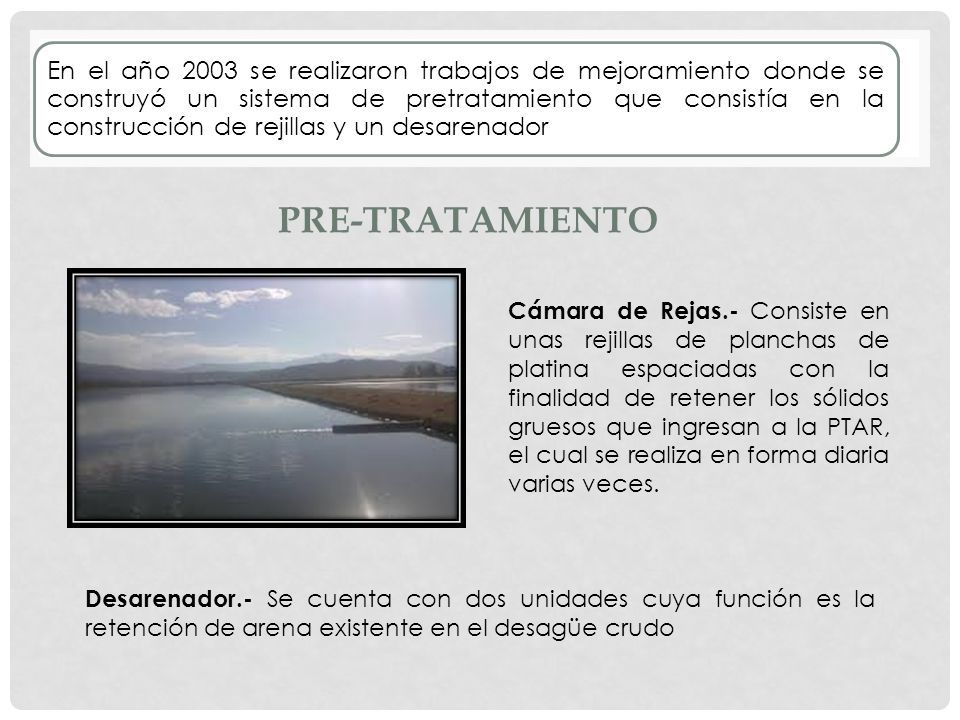

16 En el año 2003 se realizaron trabajos de mejoramiento donde se construyó un sistema de pretratamiento que consistía en la construcción de rejillas y un desarenador PRE-TRATAMIENTO Desarenador.- Se cuenta con dos unidades cuya función es la retención de arena existente en el desagüe crudo Cámara de Rejas.- Consiste en unas rejillas de planchas de platina espaciadas con la finalidad de retener los sólidos gruesos que ingresan a la PTAR, el cual se realiza en forma diaria varias veces.

17 TRATAMIENTO El tratamiento de las aguas residuales se realiza a través de cinco lagunas, 01 laguna aireada, dos lagunas secundarias facultativas y dos lagunas terciarias facultativas.

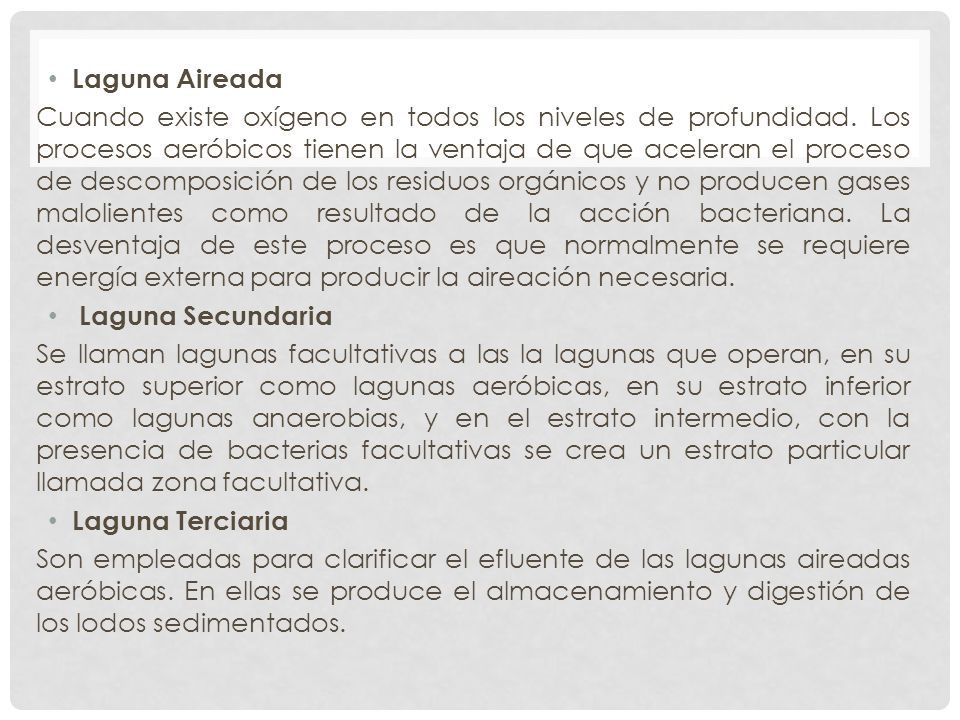

18 Laguna Aireada Cuando existe oxígeno en todos los niveles de profundidad. Los procesos aeróbicos tienen la ventaja de que aceleran el proceso de descomposición de los residuos orgánicos y no producen gases malolientes como resultado de la acción bacteriana. La desventaja de este proceso es que normalmente se requiere energía externa para producir la aireación necesaria. Laguna Secundaria Se llaman lagunas facultativas a las la lagunas que operan, en su estrato superior como lagunas aeróbicas, en su estrato inferior como lagunas anaerobias, y en el estrato intermedio, con la presencia de bacterias facultativas se crea un estrato particular llamada zona facultativa. Laguna Terciaria Son empleadas para clarificar el efluente de las lagunas aireadas aeróbicas. En ellas se produce el almacenamiento y digestión de los lodos sedimentados.

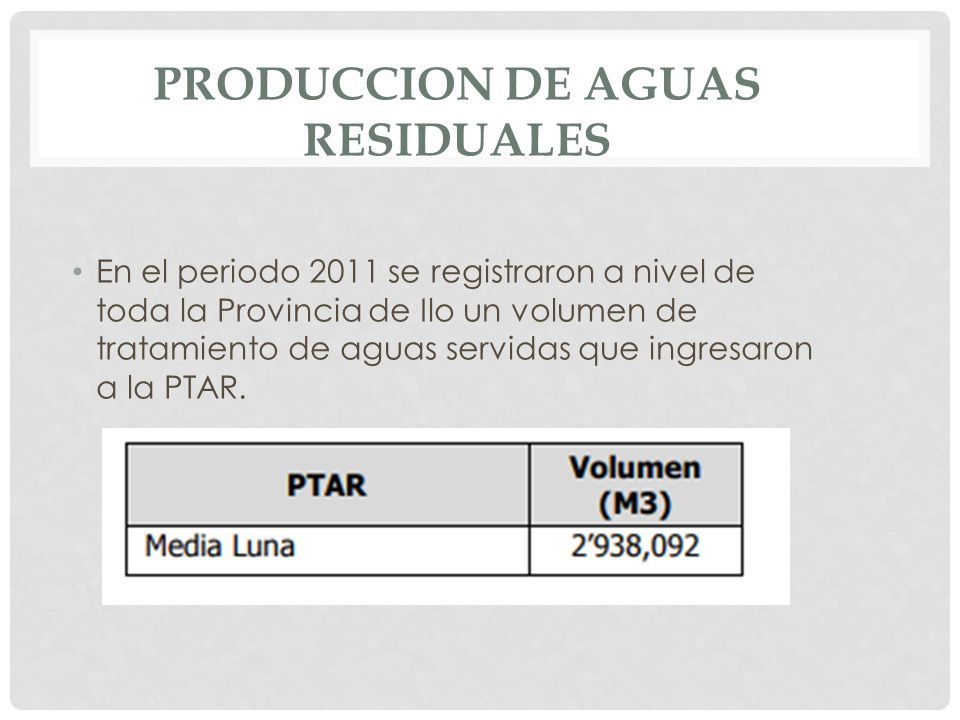

19 PRODUCCION DE AGUAS RESIDUALES En el periodo 2011 se registraron a nivel de toda la Provincia de Ilo un volumen de tratamiento de aguas servidas que ingresaron a la PTAR.

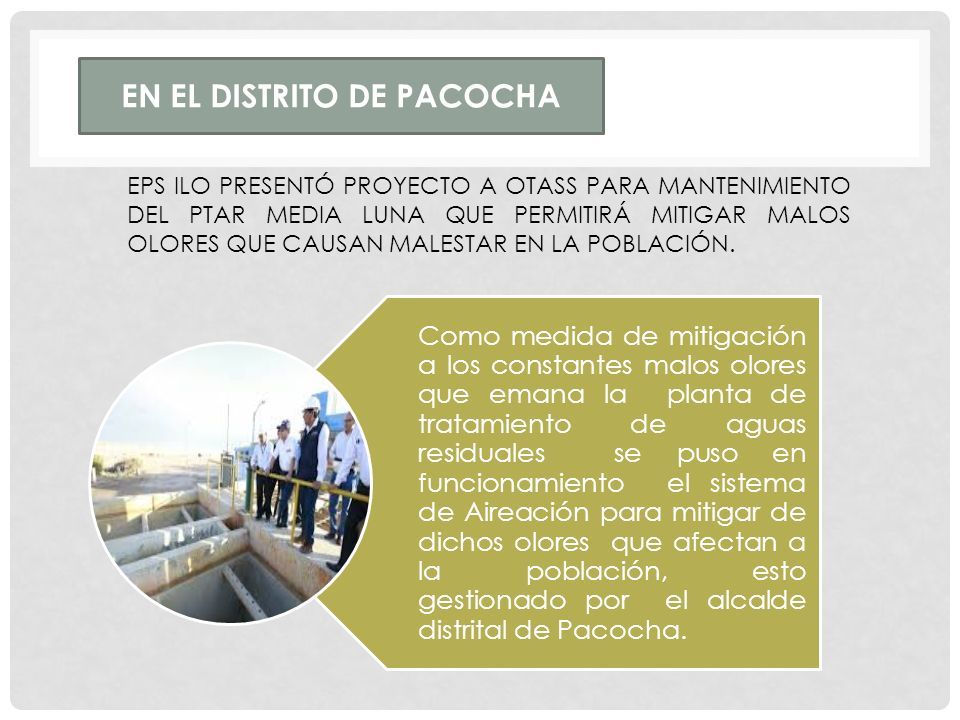

20 EN EL DISTRITO DE PACOCHA EPS ILO PRESENTÓ PROYECTO A OTASS PARA MANTENIMIENTO DEL PTAR MEDIA LUNA QUE PERMITIRÁ MITIGAR MALOS OLORES QUE CAUSAN MALESTAR EN LA POBLACIÓN. Como medida de mitigación a los constantes malos olores que emana la planta de tratamiento de aguas residuales se puso en funcionamiento el sistema de Aireación para mitigar de dichos olores que afectan a la población, esto gestionado por el alcalde distrital de Pacocha.

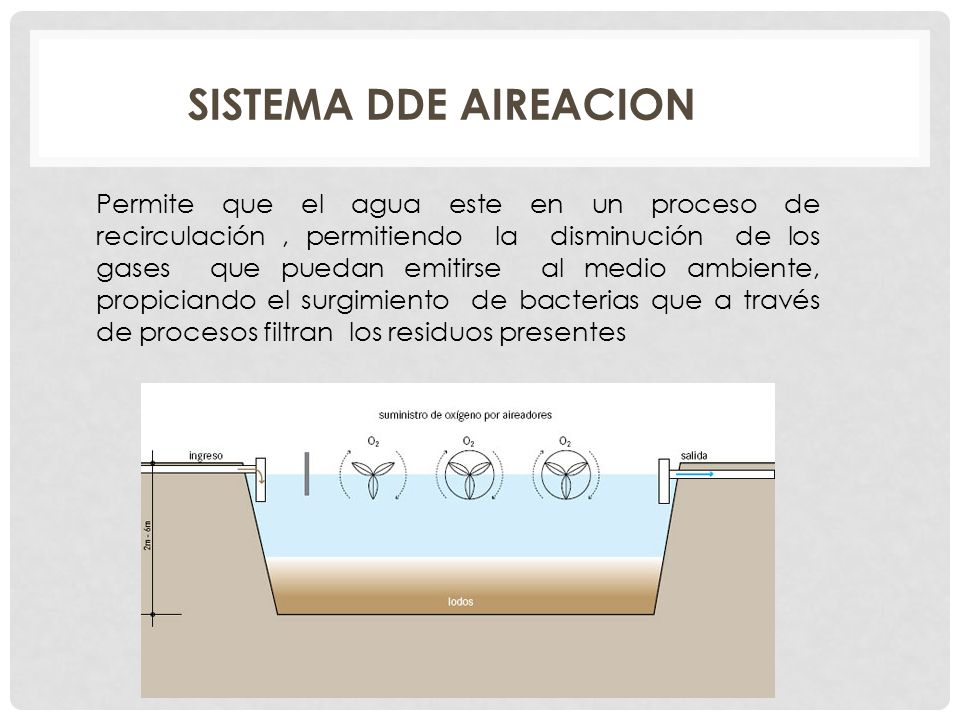

21 Permite que el agua este en un proceso de recirculación, permitiendo la disminución de los gases que puedan emitirse al medio ambiente, propiciando el surgimiento de bacterias que a través de procesos filtran los residuos presentes SISTEMA DDE AIREACION

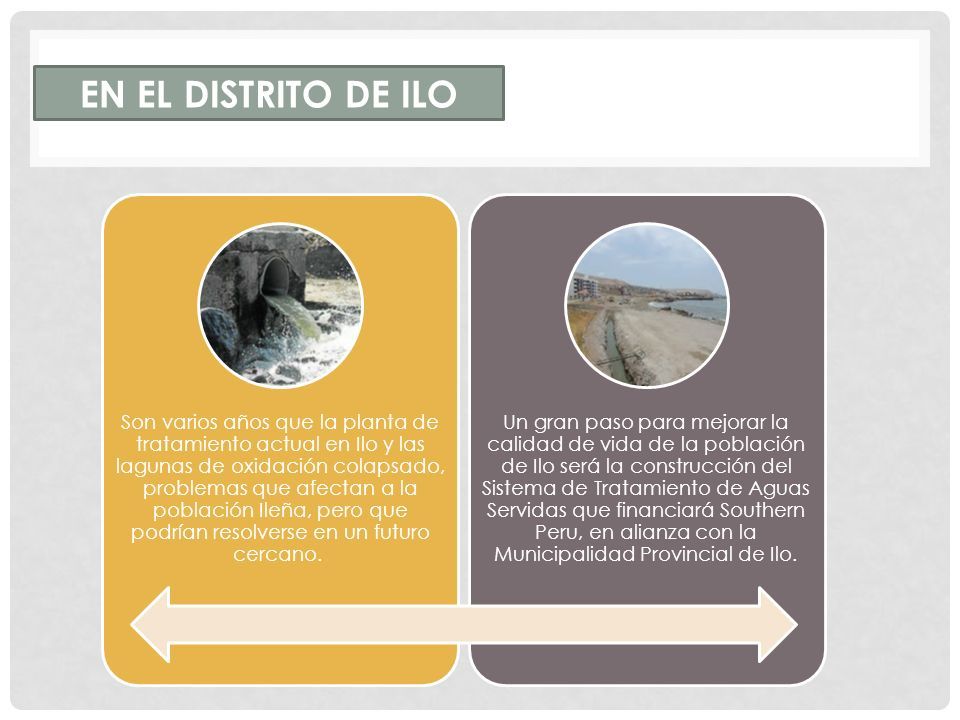

22 EN EL DISTRITO DE ILO Son varios años que la planta de tratamiento actual en Ilo y las lagunas de oxidación colapsado, problemas que afectan a la población Ileña, pero que podrían resolverse en un futuro cercano. Un gran paso para mejorar la calidad de vida de la población de Ilo será la construcción del Sistema de Tratamiento de Aguas Servidas que financiará Southern Peru, en alianza con la Municipalidad Provincial de Ilo.

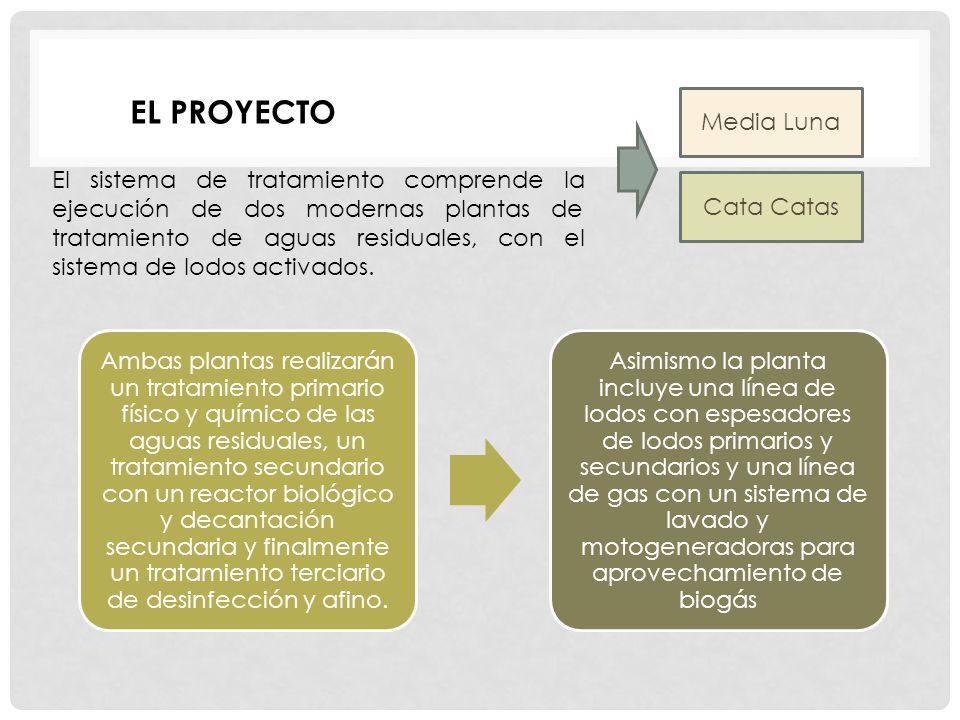

23 EL PROYECTO El sistema de tratamiento comprende la ejecución de dos modernas plantas de tratamiento de aguas residuales, con el sistema de lodos activados. Ambas plantas realizarán un tratamiento primario físico y químico de las aguas residuales, un tratamiento secundario con un reactor biológico y decantación secundaria y finalmente un tratamiento terciario de desinfección y afino. Asimismo la planta incluye una línea de lodos con espesadores de lodos primarios y secundarios y una línea de gas con un sistema de lavado y motogeneradoras para aprovechamiento de biogás Media Luna Cata Catas

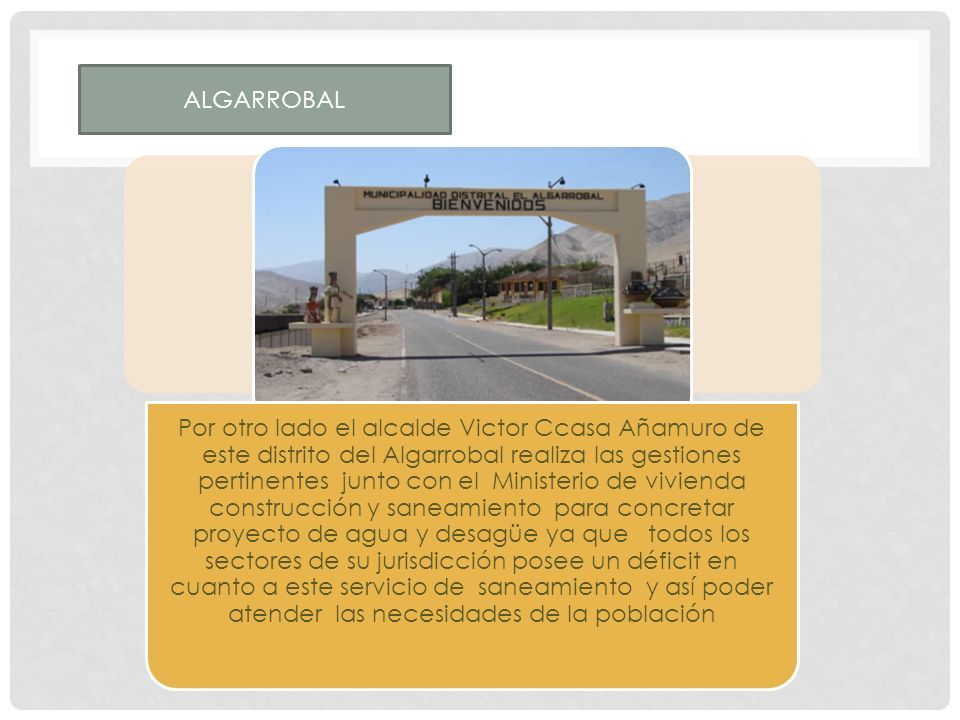

24 ALGARROBAL Por otro lado el alcalde Victor Ccasa Añamuro de este distrito del Algarrobal realiza las gestiones pertinentes junto con el Ministerio de vivienda construcción y saneamiento para concretar proyecto de agua y desagüe ya que todos los sectores de su jurisdicción posee un déficit en cuanto a este servicio de saneamiento y así poder atender las necesidades de la población

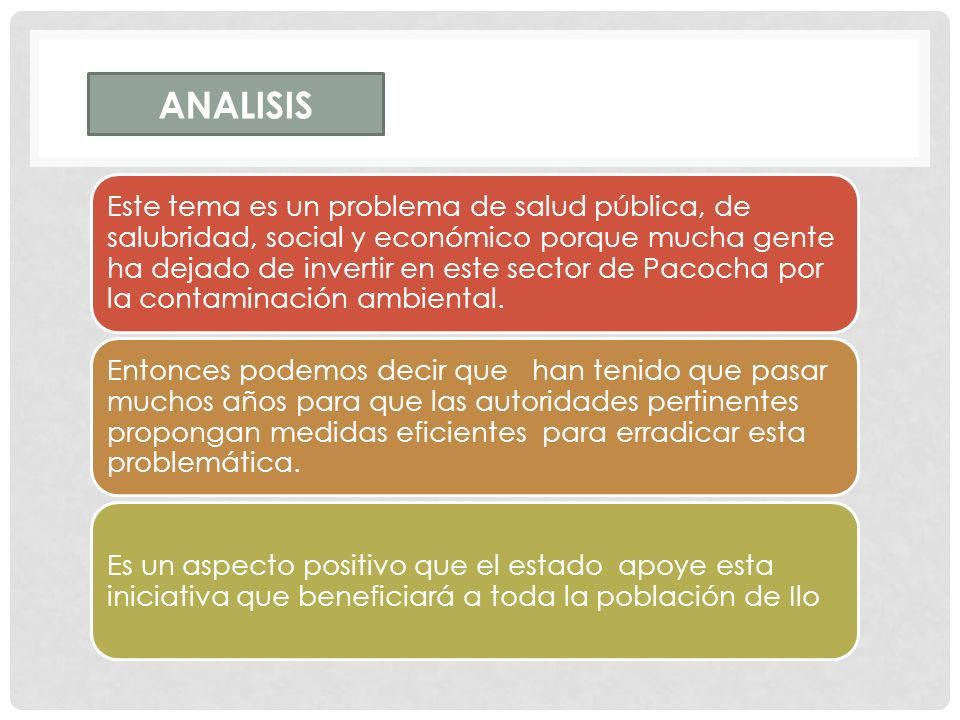

25 Este tema es un problema de salud pública, de salubridad, social y económico porque mucha gente ha dejado de invertir en este sector de Pacocha por la contaminación ambiental. Entonces podemos decir que han tenido que pasar muchos años para que las autoridades pertinentes propongan medidas eficientes para erradicar esta problemática. Es un aspecto positivo que el estado apoye esta iniciativa que beneficiará a toda la población de Ilo ANALISIS

26 GRACIAS
