1 PLANTA DE TRATAMIENTO DE AGUAS RESIDUALES

2 La Planta de Tratamiento de Aguas Residuales esta ubicada en la Avenida 5 de Junio y Autopista del Valle Manabí Guillem, en ella se receptan las aguas residuales del cantón Portoviejo, para su posterior tratamiento. Consta de 4 lagunas de tratamiento, 2 aireadas, 1 facultativa y 1 de maduración.

3 Portoviejo, la capital manabita, cuenta con una Planta de Tratamiento de Aguas Residuales ( PTAR ) y siete  Estaciones de Bombeo, las mismas que se encuentran ubicadas en puntos estratégicos de la ciudad. La EPMAPAP es la responsable del manejo, cuidado y mantenimiento de cada una de las Estaciones y de la PTAR. La Planta de Tratamiento de Aguas Residuales, tiene una dimensión de hectáreas, donde se acentúan tres construcciones, un laboratorio completo para realizar los análisis de control de las aguas residuales que ingresa y salen de la Planta,  y la Estación de Bombeo PTAR. Las aguas residuales pueden definirse como las aguas que provienen del sistema de abastecimiento de agua de una población (Portoviejo), después de haber sido modificadas por diversos usos en actividades domésticas, industriales y comunitarias siendo recogidas por la red de alcantarillado que las conduce hacia un destino apropiado (Planta de Tratamiento).

4 DOS LAGUNAS AIREADAS Están dotadas de equipos de aireación, cuya  principal finalidad es introducir oxígeno a la masa líquida. Su profundidad es de 4.4 m cada una. Su área es menor 1,56 Ha. en relación a la Laguna Facultativa y de Maduración, debido a su mayor profundidad y al menor tiempo de detención (2,76 días) para la estabilización de la materia orgánica con una capacidad de almacenamiento de m3. Después de las obras de llegada las aguas residuales crudas, son conducidas directamente a las Lagunas Aireadas A y B después de pasar por un tratamiento preliminar (rejillas en las estaciones de bombeo, el cajón repartidor antes de entrar las aguas residuales  crudas  a  dichas lagunas.

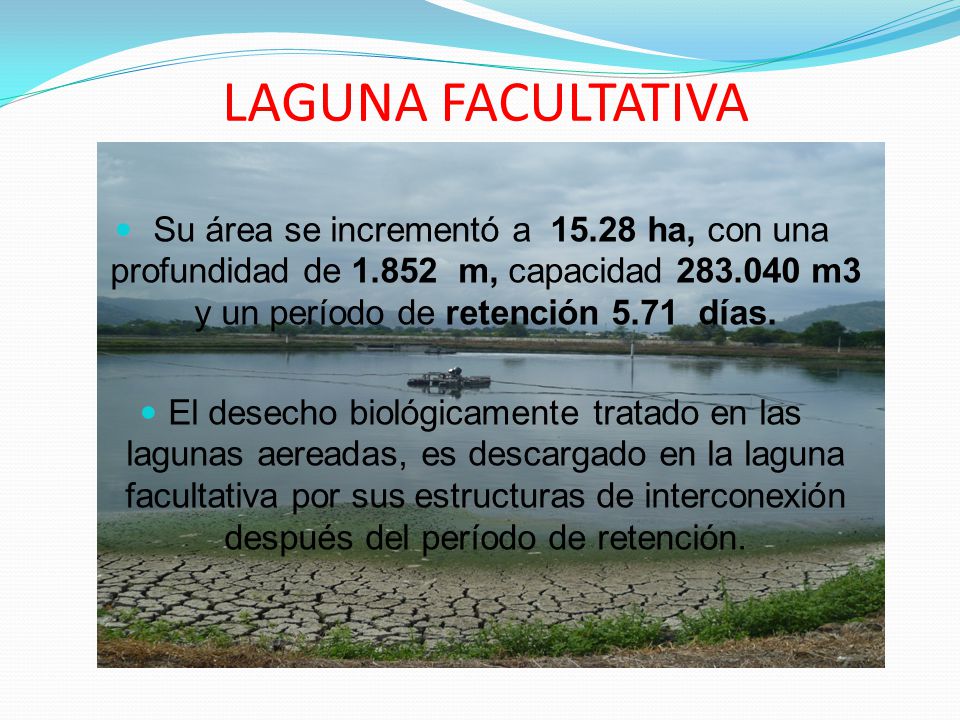

5 LAGUNA FACULTATIVA Su área se incrementó a  ha, con una profundidad de 1.852  m, capacidad m3 y un período de retención 5.71  días. El desecho biológicamente tratado en las lagunas aereadas, es descargado en la laguna facultativa por sus estructuras de interconexión después del período de retención.

6 LAGUNA DE MADURACION Estas unidades están en el tercer lugar de la serie y se supone que toda la masa de agua está en condiciones aerobias con una producción máxima de algas (algas suspendidas), y el exceso de los productos finales de la descomposición bacteriana. Su función es similar a la de las lagunas facultativas, con excepción de la capacidad de almacenamiento de lodos. A estas unidades no llegan sólidos biológicos que no sean algas unicelulares y prácticamente no acumulan lodos, de modo que no es  necesaria su limpieza. De acuerdo al rediseño, su área se incrementó hasta ha, con una profundidad de 1.77 m, capacidad m3 y un período de retención 4.32 días. El efluente es descargado al Río Portoviejo. El período de retención total es de días para las condiciones de caudal medio en el año 2020.

7 Las Estaciones de Bombeo son estructuras destinadas a elevar el fluido desde un nivel energético inicial a un nivel energético mayor; su función es tratar que las aguas residuales que se generan en la ciudad de Portoviejo cumplan con el objetivo principal de procedimiento de estabilización, es decir; Remover de las aguas residuales la materia orgánica que ocasiona la contaminación; eliminar los microorganismos patógenos que representan un grave peligro para la salud; y, utilizar su efluente para reutilización, con otras finalidades. Las Estaciones de Bombeo son estructuras destinadas a elevar el fluido desde un nivel energético inicial a un nivel energético mayor; su función es tratar que las aguas residuales que se generan en la ciudad de Portoviejo cumplan con el objetivo principal de procedimiento de estabilización, es decir; Remover de las aguas residuales la materia orgánica que ocasiona la contaminación; eliminar los microorganismos patógenos que representan un grave peligro para la salud; y, utilizar su efluente para reutilización, con otras finalidades. ESTACIONES DE BOMBEO Las Estaciones de Bombeo son estructuras destinadas a elevar el fluido desde un nivel energético inicial a un nivel energético mayor; su función es tratar que las aguas residuales que se generan en la ciudad de Portoviejo cumplan con el objetivo principal de procedimiento de estabilización, es decir; Remover de las aguas residuales la materia orgánica que ocasiona la contaminación; eliminar los microorganismos patógenos que representan un grave peligro para la salud; y, utilizar su efluente para reutilización, con otras finalidades. La Empresa Pública de Agua Potable y Alcantarillado de Portoviejo cuenta actualmente con siete Estaciones de Bombeo en varios sectores d e la ciudad

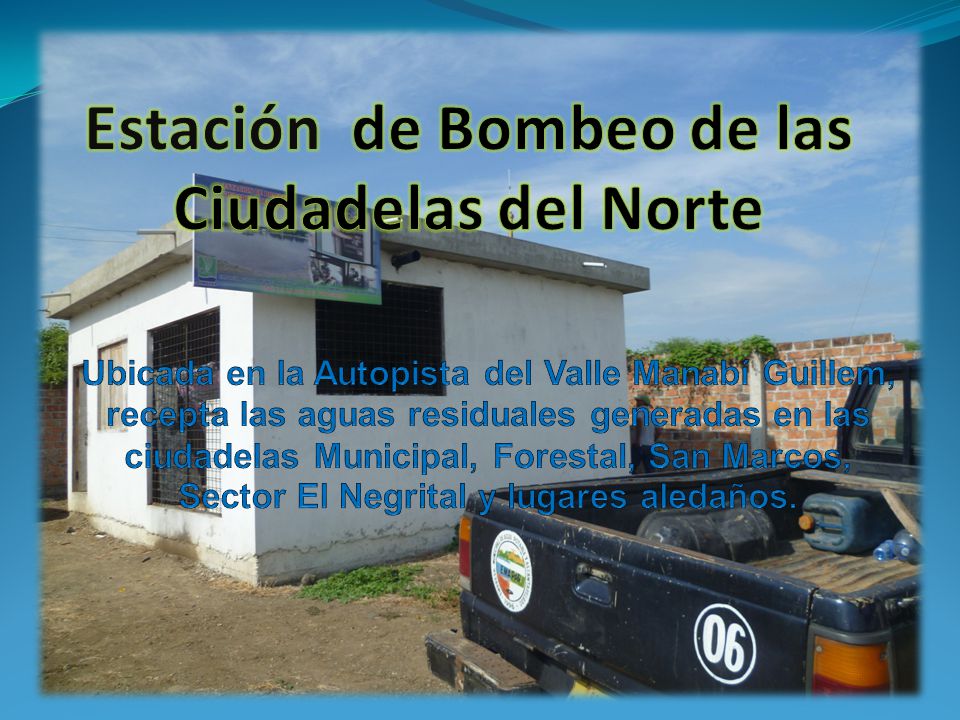

8 Estación de Bombeo de las Ciudadelas del Norte
Ubicada en la Autopista del Valle Manabí Guillem, recepta las aguas residuales generadas en las ciudadelas Municipal, Forestal, San Marcos, Sector El Negrital y lugares aledaños.

9 Estación de Bombeo de Picoazá
Ubicada en La parroquia Picoazá, recepta las aguas residuales generadas en esta parroquia.

10 Estación de bombeo Los Pinos
Ubicada en la ciudadela Los Mangos, recepta las aguas residuales generadas en Los Bosques, Los Mangos, Los Pinos.

11 Estación Plazoleta 24 de Mayo
Recepta las aguas residuales generadas en las calles Sucre, Salvador Allende y parte de la Córdova.

12 Estación de Bombeo El Guabito
Ubicada  en las intersecciones de las calles 26 de Septiembre y Beker, recepta las aguas del sector El Guabito.

13 Estación de Bombeo San Alejo
Ubicada en la ciudadela San Alejo, recepta las aguas residuales generadas en la margen izquierda del cantón Portoviejo.

14 Estación de Bombeo PTAR
Ubicada dentro de la Planta de Tratamiento de Aguas Residuales, hasta esta Estación llegan las aguas residuales generadas en la margen derecha de Portoviejo.

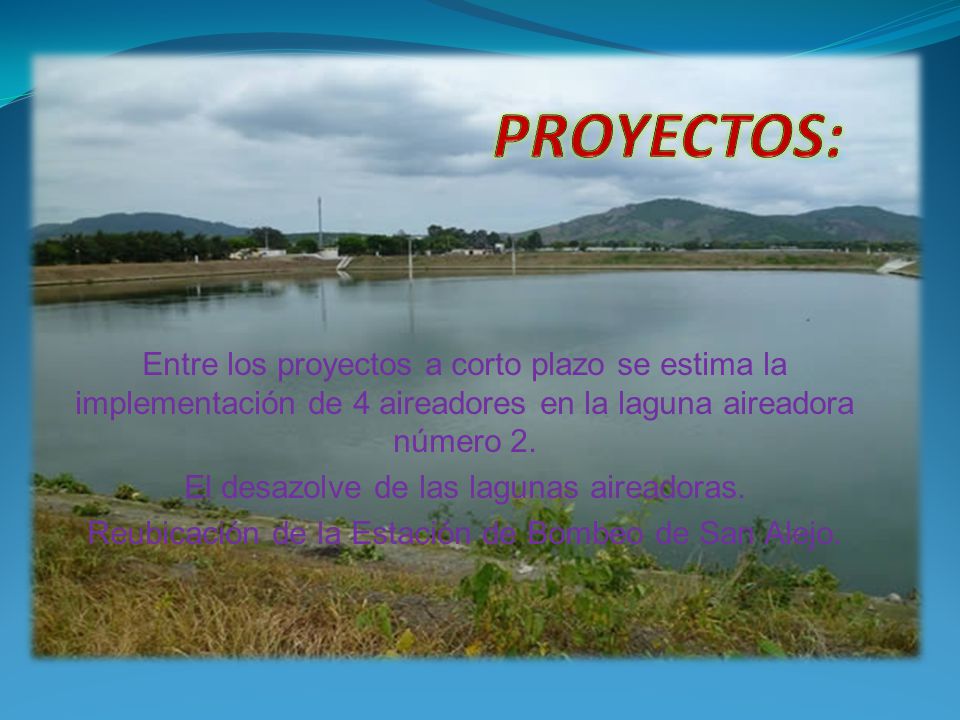

15 PROYECTOS: Entre los proyectos a corto plazo se estima la implementación de 4 aireadores en la laguna aireadora número 2. El desazolve de las lagunas aireadoras. Reubicación de la Estación de Bombeo de San Alejo.
