Sistemes Analògics i Digitals

Presentación del tema: "Sistemes Analògics i Digitals"— Transcripción de la presentación:

1 Sistemes Analògics i Digitals

2 Sistemes Analògics i Digitals
treballen amb senyals que poden prendre infinits valors diferents (senyal: variació d’una magnitud que permet transmetre informació) Paràmetres analògics: temperatura - pressió - velocitat - ... Avantatges: La informació conté infinits valors instantànis i, per tant, resulta molt completa

3 Sistemes Analògics i Digitals

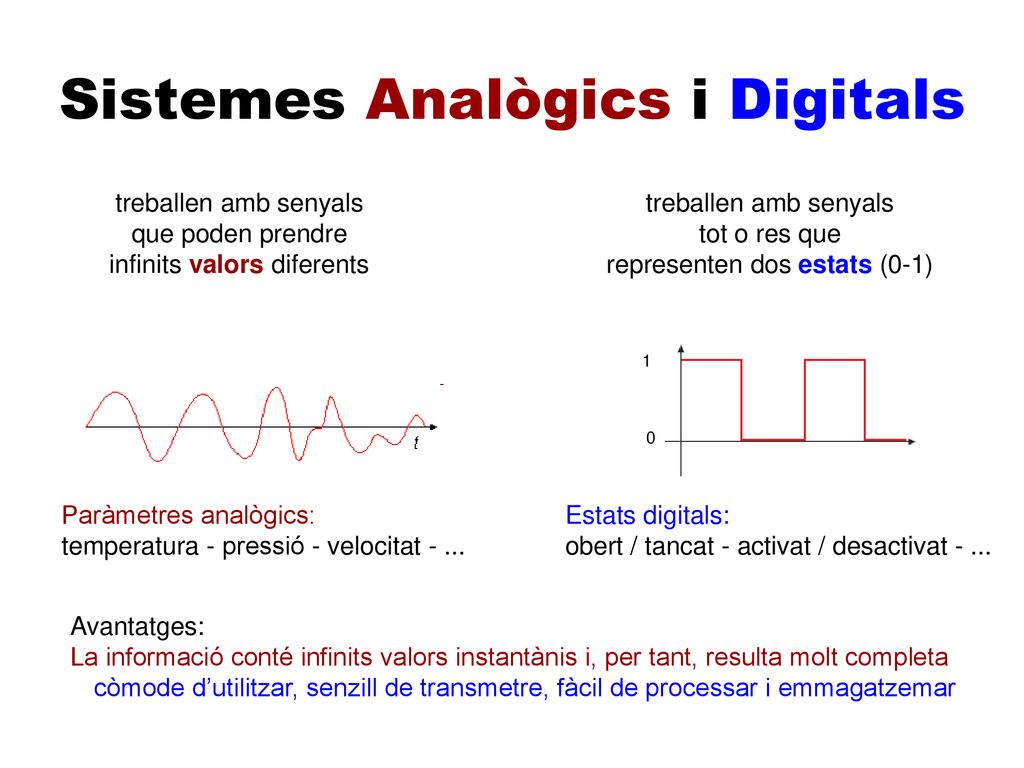

treballen amb senyals que poden prendre infinits valors diferents treballen amb senyals tot o res que representen dos estats (0-1) 1 Paràmetres analògics: temperatura - pressió - velocitat - ... Estats digitals: obert / tancat - activat / desactivat - ... Avantatges: còmode d’utilitzar, senzill de transmetre, fàcil de processar i emmagatzemar Avantatges: La informació conté infinits valors instantànis i, per tant, resulta molt completa

4 Sistemes Analògics i Digitals
Sistemes analògico-digitals Sistemes mixtos formats per blocs analògics i blocs digitals 1 + Avantatges: còmode d’utilitzar, senzill de transmetre, fàcil de processar i emmagatzemar Avantatges: La informació conté infinits valors instantànis i, per tant, resulta molt completa

5 Exemple: termòmetre digital

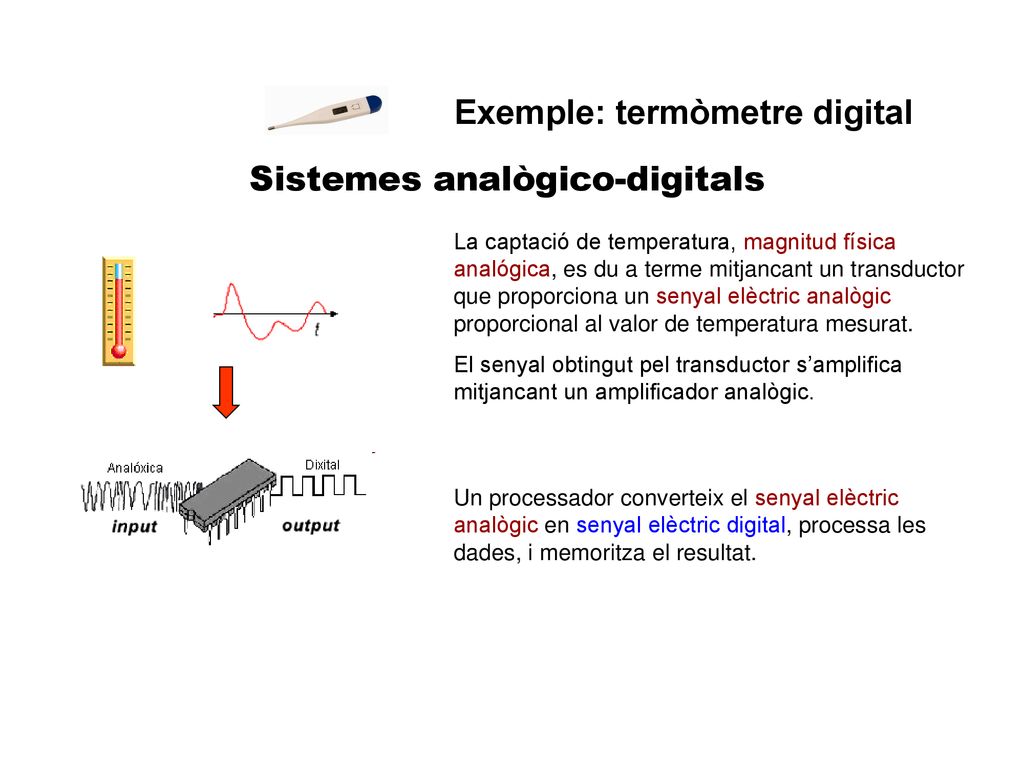

Sistemes analògico-digitals La captació de temperatura, magnitud física analógica, es du a terme mitjancant un transductor que proporciona un senyal elèctric analògic proporcional al valor de temperatura mesurat. El senyal obtingut pel transductor s’amplifica mitjancant un amplificador analògic.

6 Exemple: termòmetre digital
Sistemes analògico-digitals La captació de temperatura, magnitud física analógica, es du a terme mitjancant un transductor que proporciona un senyal elèctric analògic proporcional al valor de temperatura mesurat. El senyal obtingut pel transductor s’amplifica mitjancant un amplificador analògic. Un processador converteix el senyal elèctric analògic en senyal elèctric digital, processa les dades, i memoritza el resultat.

7 Exemple: termòmetre digital

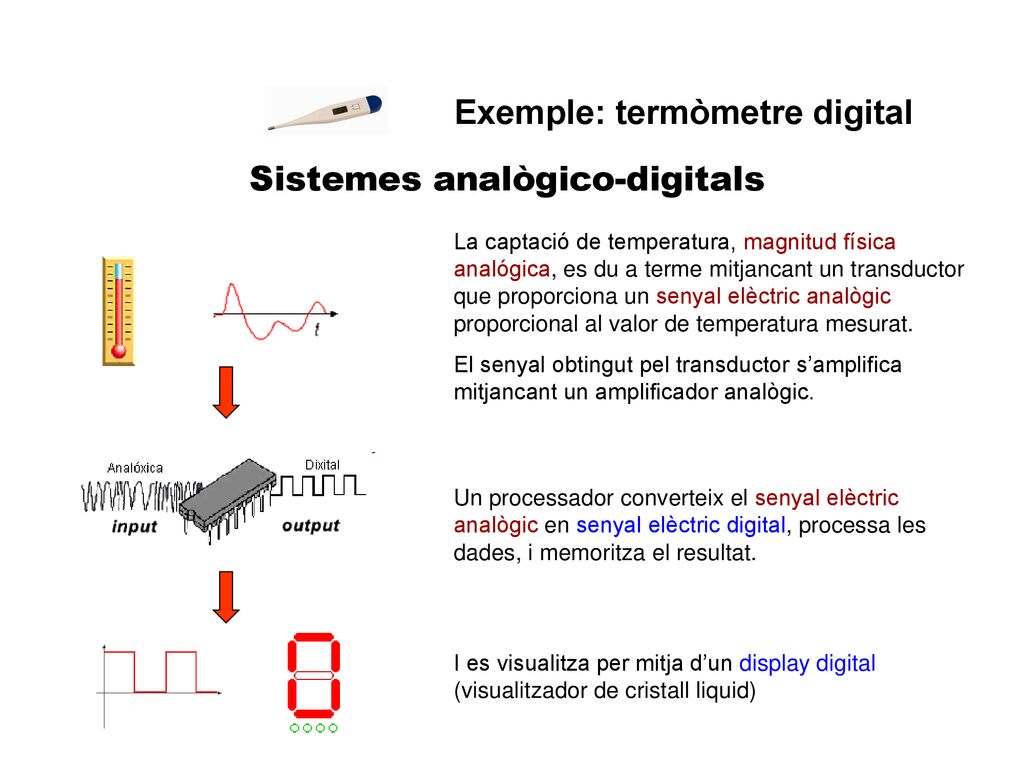

Sistemes analògico-digitals La captació de temperatura, magnitud física analógica, es du a terme mitjancant un transductor que proporciona un senyal elèctric analògic proporcional al valor de temperatura mesurat. El senyal obtingut pel transductor s’amplifica mitjancant un amplificador analògic. Un processador converteix el senyal elèctric analògic en senyal elèctric digital, processa les dades, i memoritza el resultat. I es visualitza per mitja d’un display digital (visualitzador de cristall liquid)

8 Evolució dels sistemes digitals

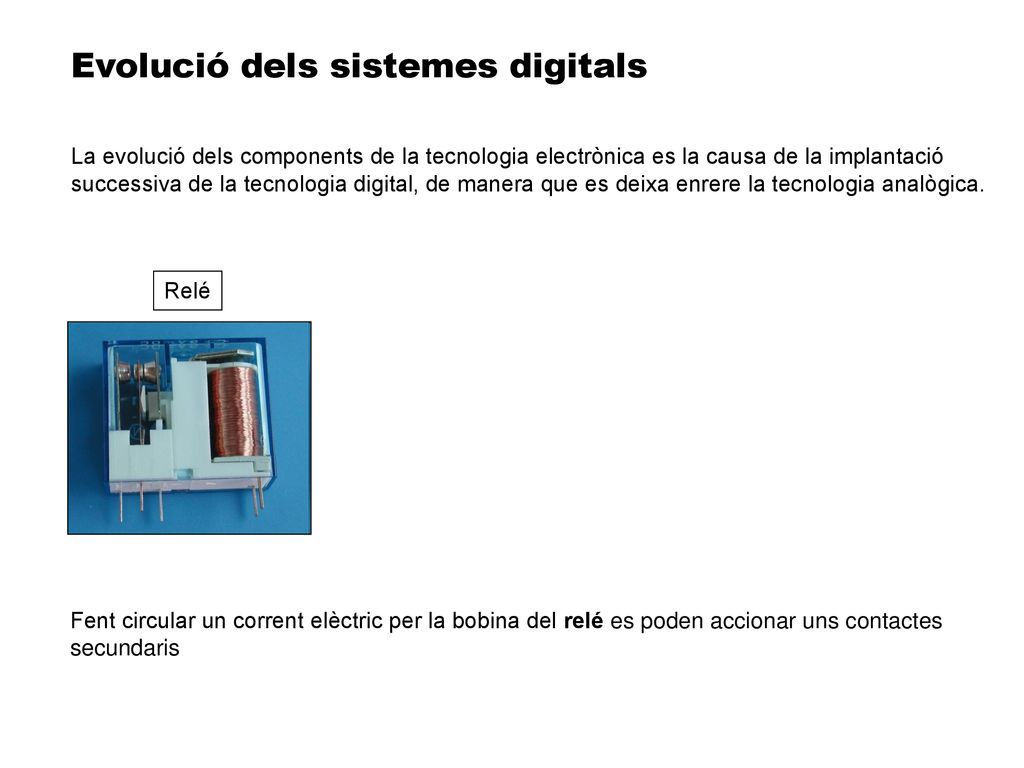

La evolució dels components de la tecnologia electrònica es la causa de la implantació successiva de la tecnologia digital, de manera que es deixa enrere la tecnologia analògica. Relé Fent circular un corrent elèctric per la bobina del relé es poden accionar uns contactes secundaris

9 Evolució dels sistemes digitals

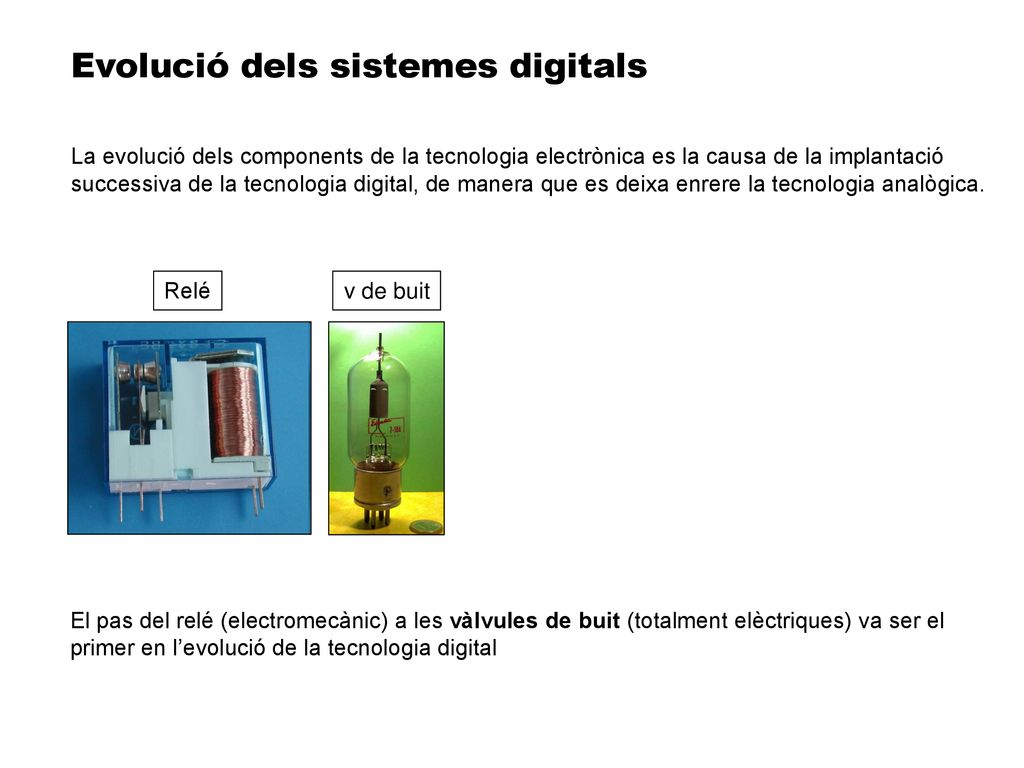

La evolució dels components de la tecnologia electrònica es la causa de la implantació successiva de la tecnologia digital, de manera que es deixa enrere la tecnologia analògica. Relé v de buit El pas del relé (electromecànic) a les vàlvules de buit (totalment elèctriques) va ser el primer en l’evolució de la tecnologia digital

10 Evolució dels sistemes digitals

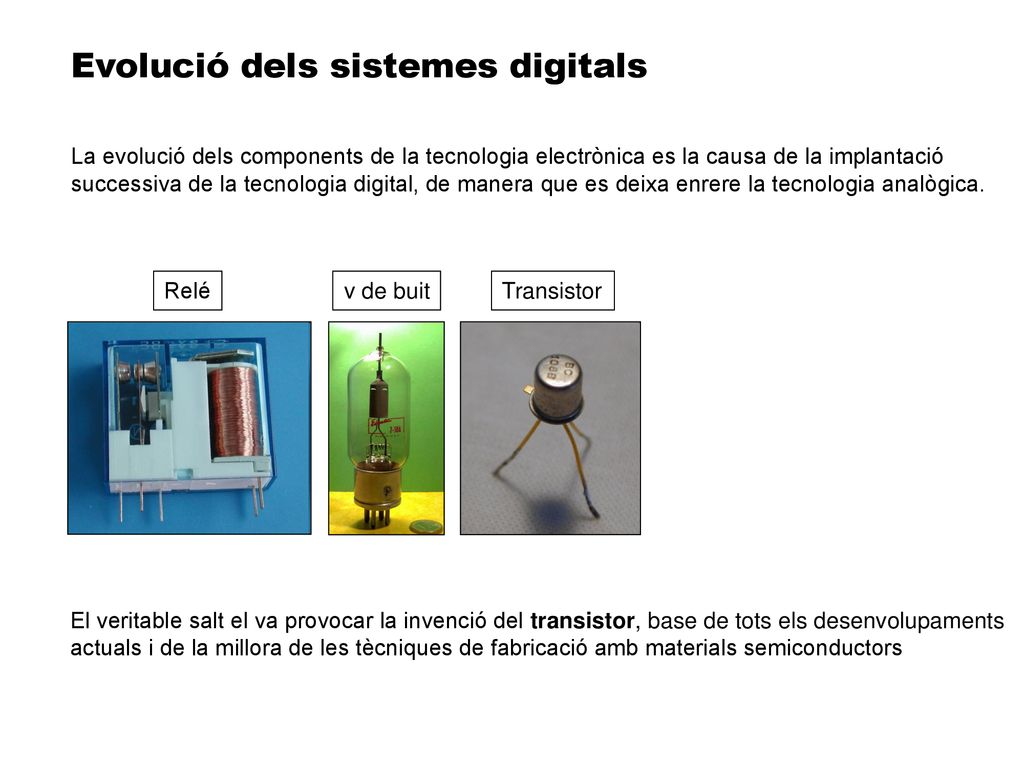

La evolució dels components de la tecnologia electrònica es la causa de la implantació successiva de la tecnologia digital, de manera que es deixa enrere la tecnologia analògica. Relé v de buit Transistor El veritable salt el va provocar la invenció del transistor, base de tots els desenvolupaments actuals i de la millora de les tècniques de fabricació amb materials semiconductors

11 Evolució dels sistemes digitals

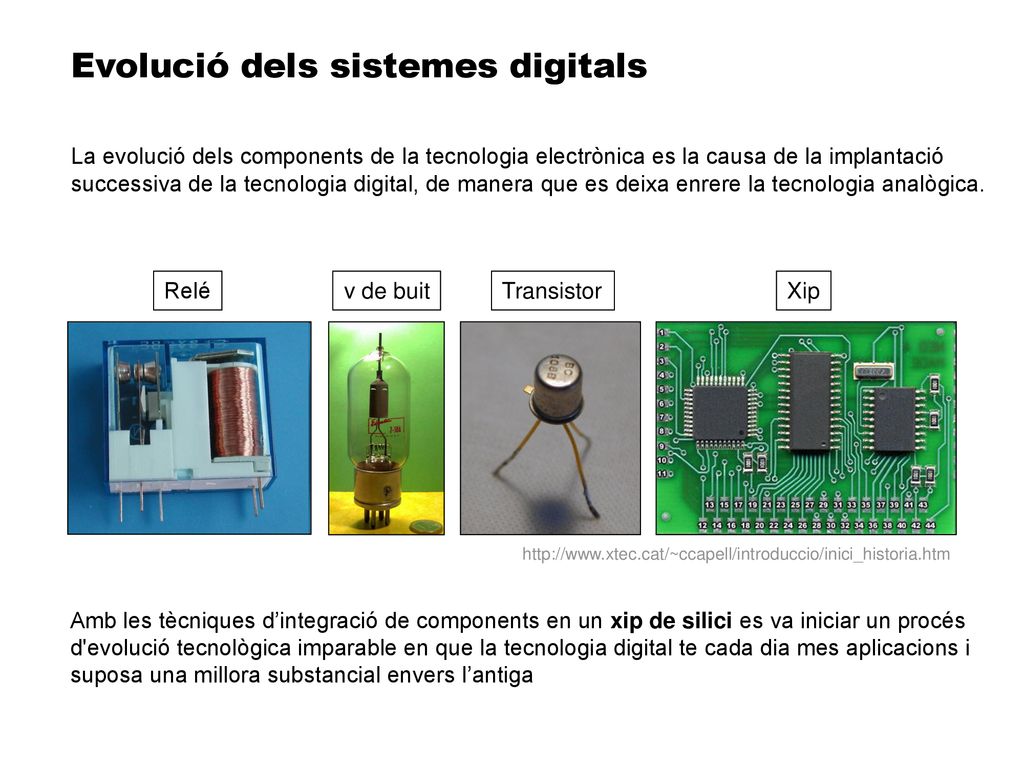

La evolució dels components de la tecnologia electrònica es la causa de la implantació successiva de la tecnologia digital, de manera que es deixa enrere la tecnologia analògica. Relé v de buit Transistor Xip Amb les tècniques d’integració de components en un xip de silici es va iniciar un procés d'evolució tecnològica imparable en que la tecnologia digital te cada dia mes aplicacions i suposa una millora substancial envers l’antiga

12 Evolució dels sistemes digitals

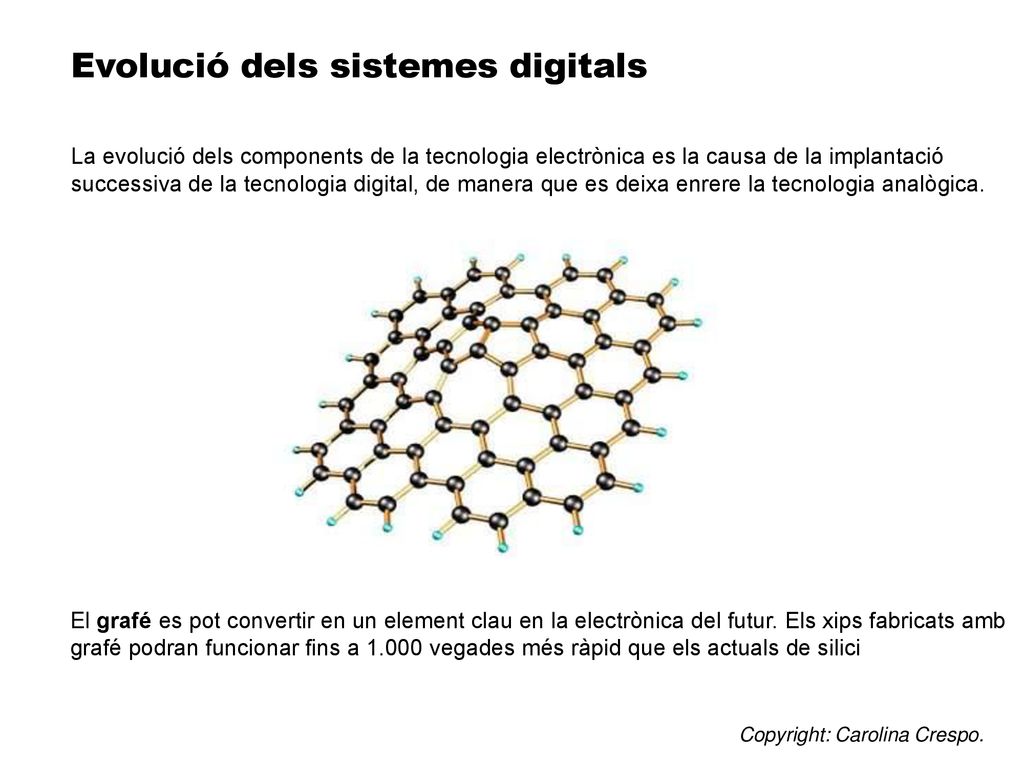

La evolució dels components de la tecnologia electrònica es la causa de la implantació successiva de la tecnologia digital, de manera que es deixa enrere la tecnologia analògica. El grafé es pot convertir en un element clau en la electrònica del futur. Els xips fabricats amb grafé podran funcionar fins a vegades més ràpid que els actuals de silici Copyright: Carolina Crespo.
