1 CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

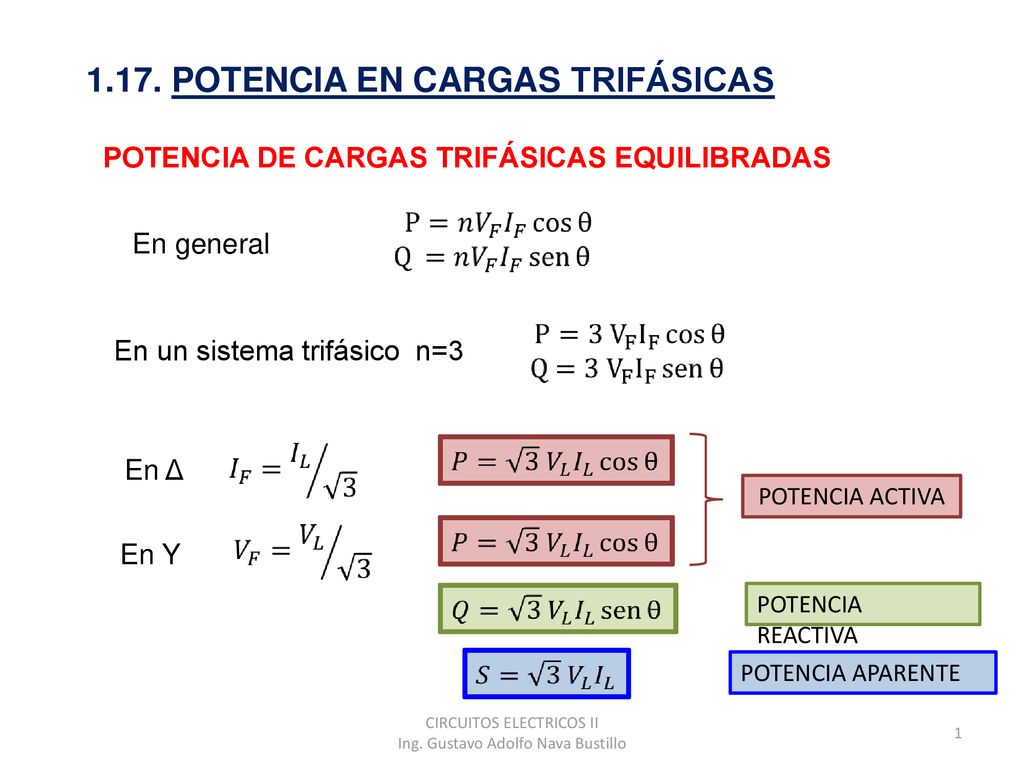

1.17. POTENCIA EN CARGAS TRIFÁSICAS POTENCIA DE CARGAS TRIFÁSICAS EQUILIBRADAS En general En un sistema trifásico n=3 En Δ POTENCIA ACTIVA En Y POTENCIA REACTIVA POTENCIA APARENTE CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

2 CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

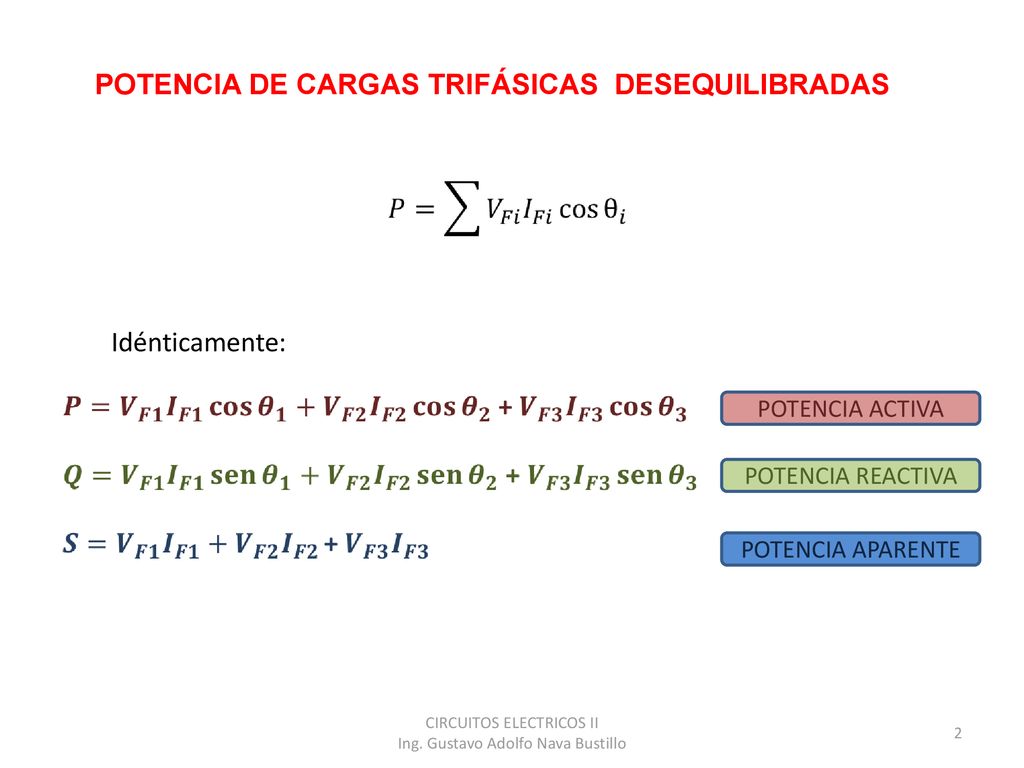

POTENCIA DE CARGAS TRIFÁSICAS DESEQUILIBRADAS Idénticamente: POTENCIA ACTIVA POTENCIA REACTIVA POTENCIA APARENTE CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

3 CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

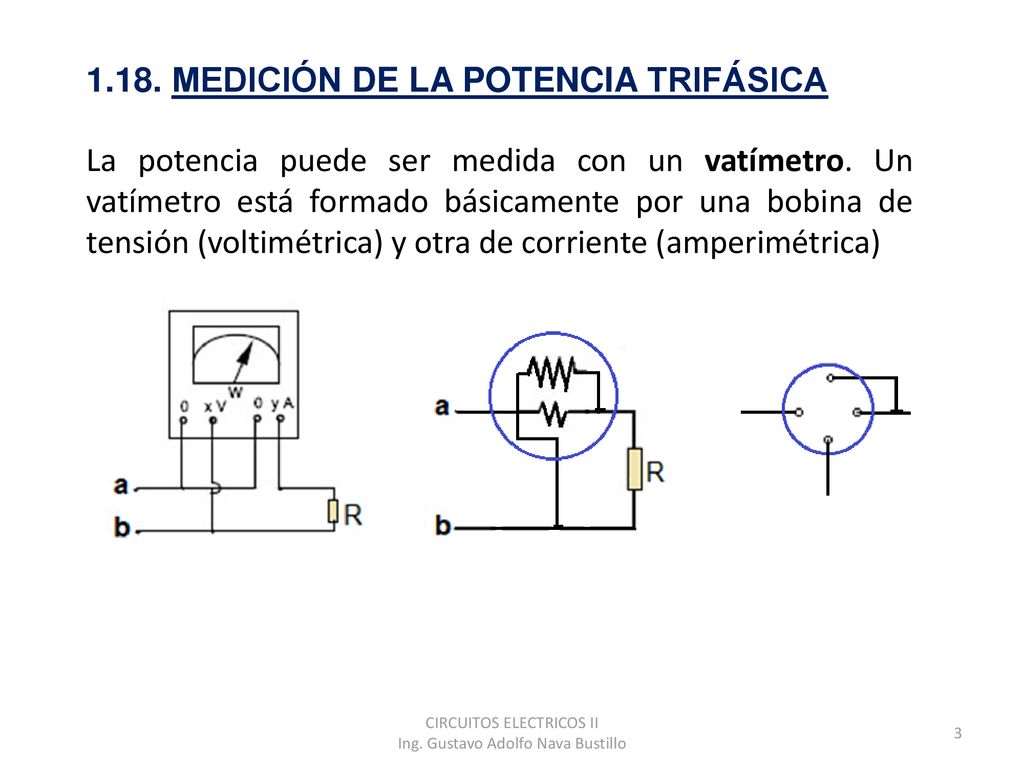

1.18. MEDICIÓN DE LA POTENCIA TRIFÁSICA La potencia puede ser medida con un vatímetro. Un vatímetro está formado básicamente por una bobina de tensión (voltimétrica) y otra de corriente (amperimétrica) CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

4 CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

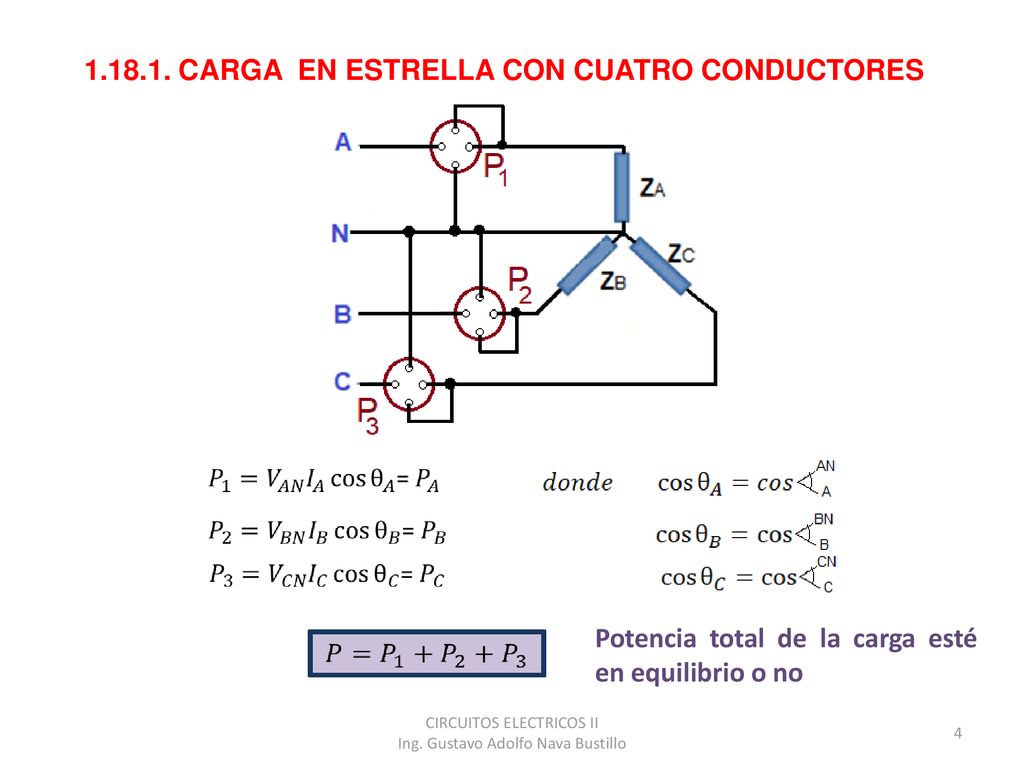

CARGA EN ESTRELLA CON CUATRO CONDUCTORES Potencia total de la carga esté en equilibrio o no CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

5 CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

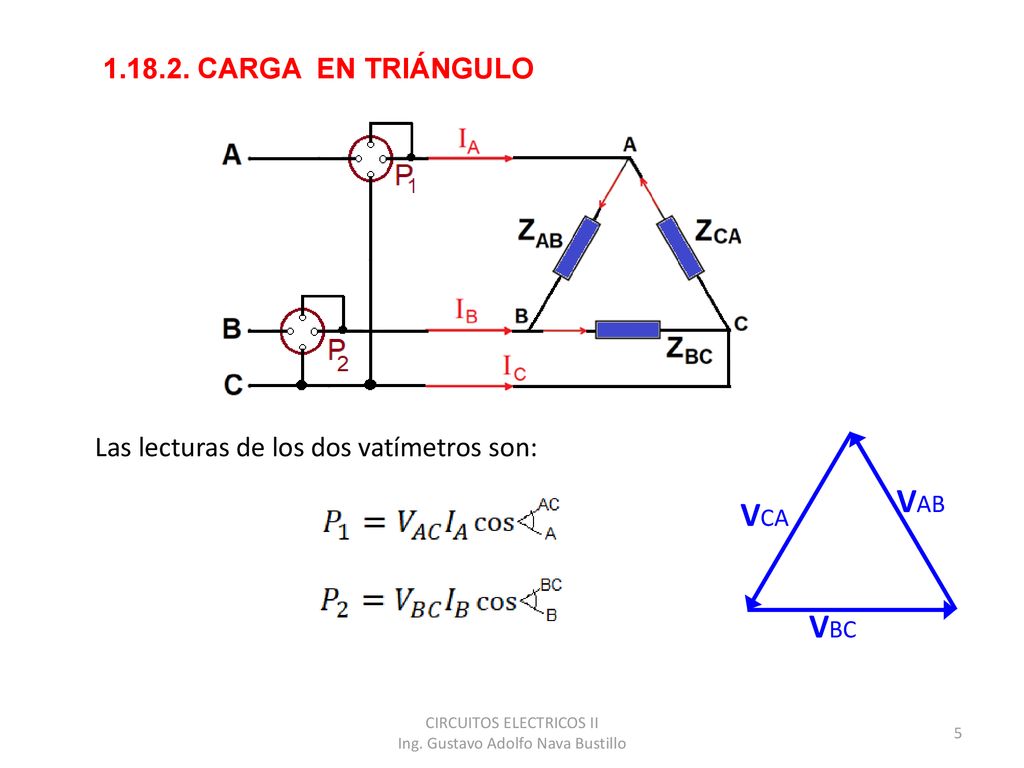

CARGA EN TRIÁNGULO Las lecturas de los dos vatímetros son: VAB VCA VBC CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

6 CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

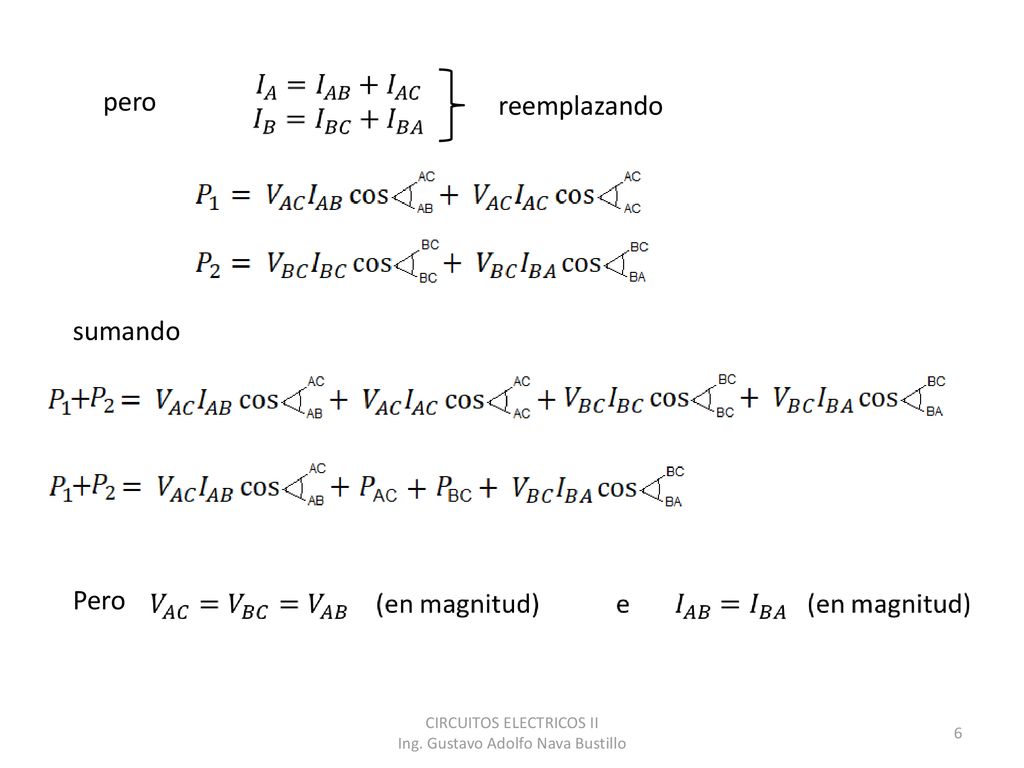

pero reemplazando sumando Pero CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

7 CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

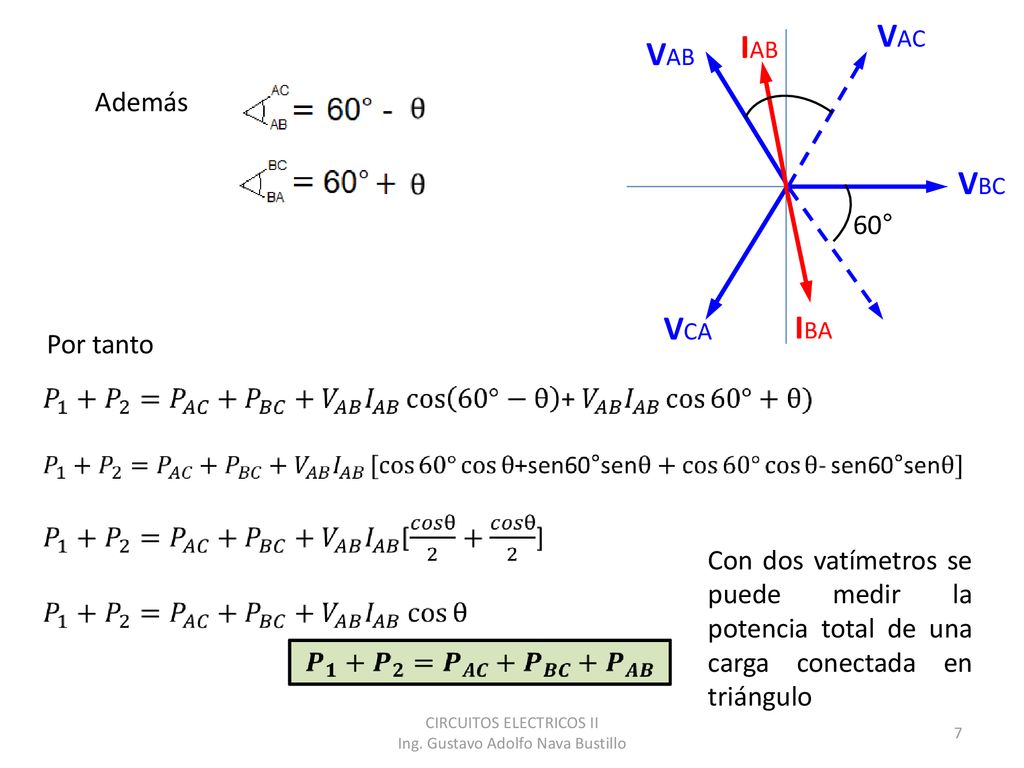

VAC IAB VAB Además VBC 60° VCA IBA Por tanto Con dos vatímetros se puede medir la potencia total de una carga conectada en triángulo CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

8 CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

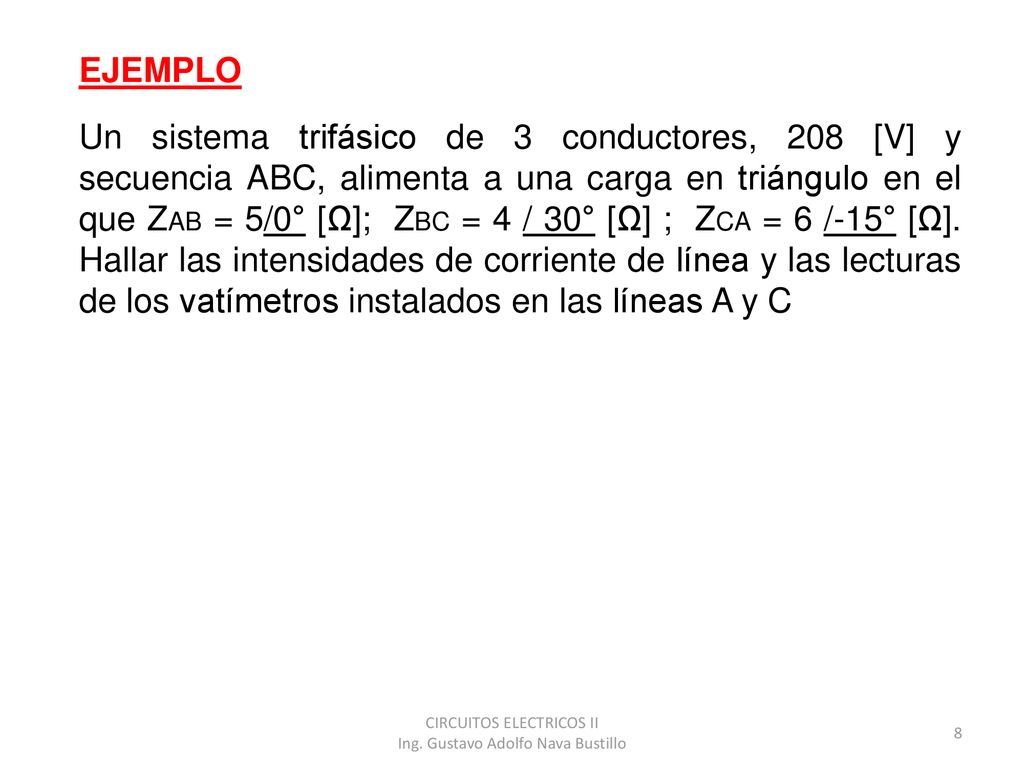

EJEMPLO Un sistema trifásico de 3 conductores, 208 [V] y secuencia ABC, alimenta a una carga en triángulo en el que ZAB = 5/0° [Ω]; ZBC = 4 / 30° [Ω] ; ZCA = 6 /-15° [Ω]. Hallar las intensidades de corriente de línea y las lecturas de los vatímetros instalados en las líneas A y C CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

9 CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

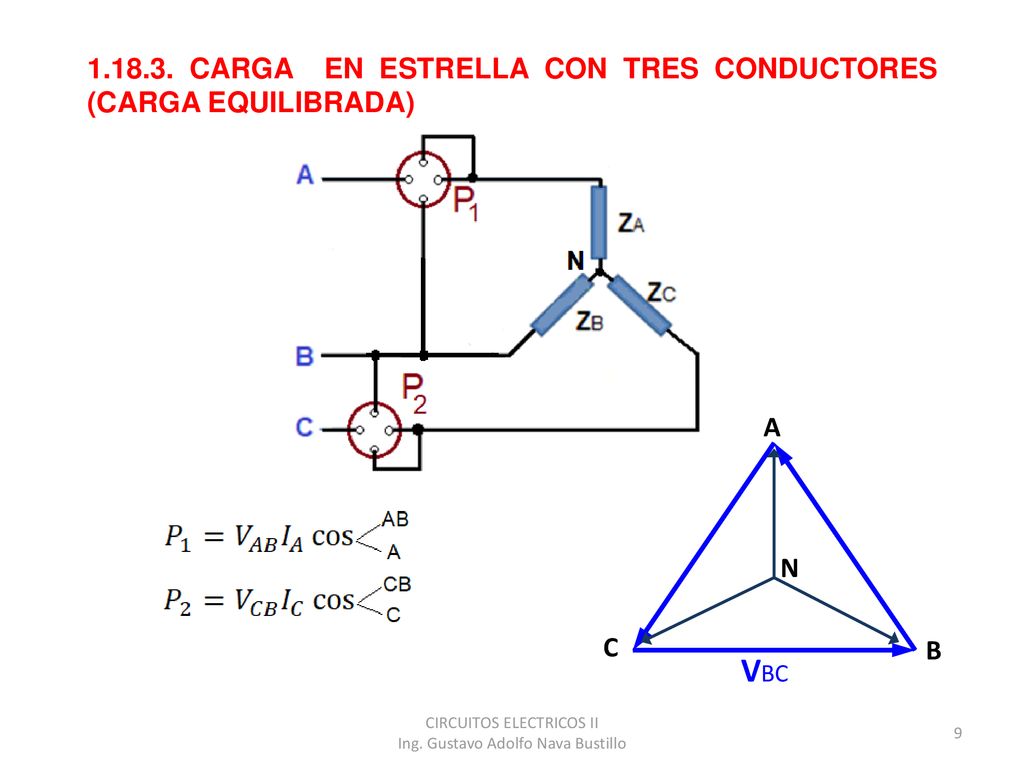

CARGA EN ESTRELLA CON TRES CONDUCTORES (CARGA EQUILIBRADA) A N C B VBC CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

10 CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

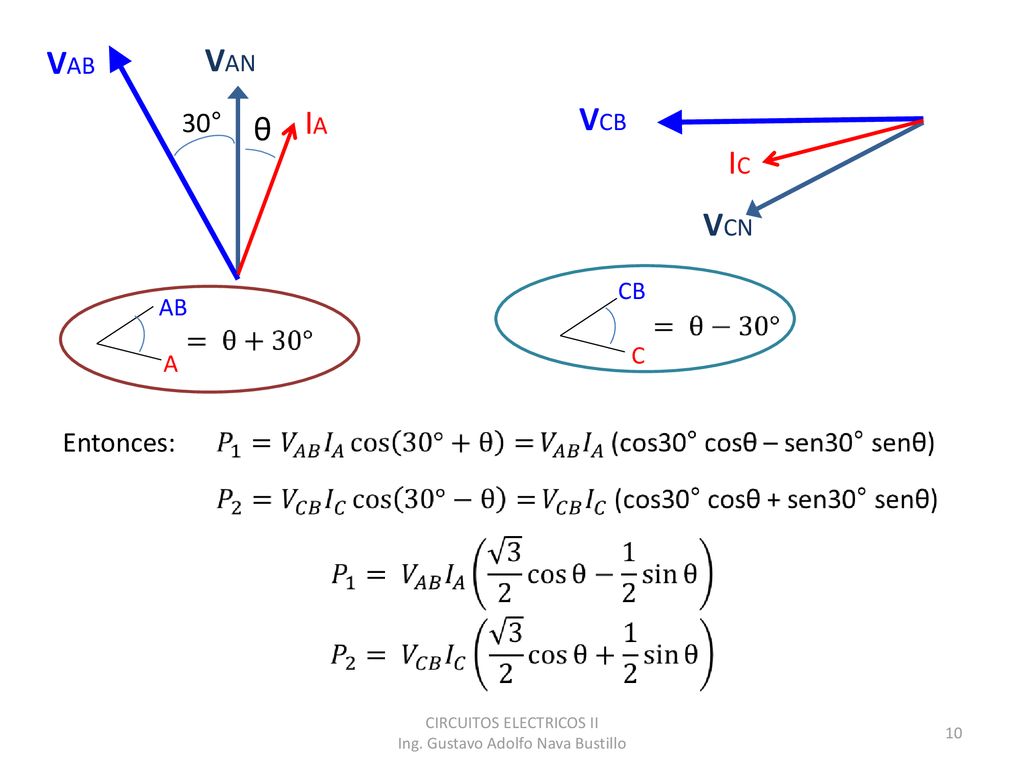

VAN VCB 30° IA θ IC VCN CB AB C A Entonces: CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

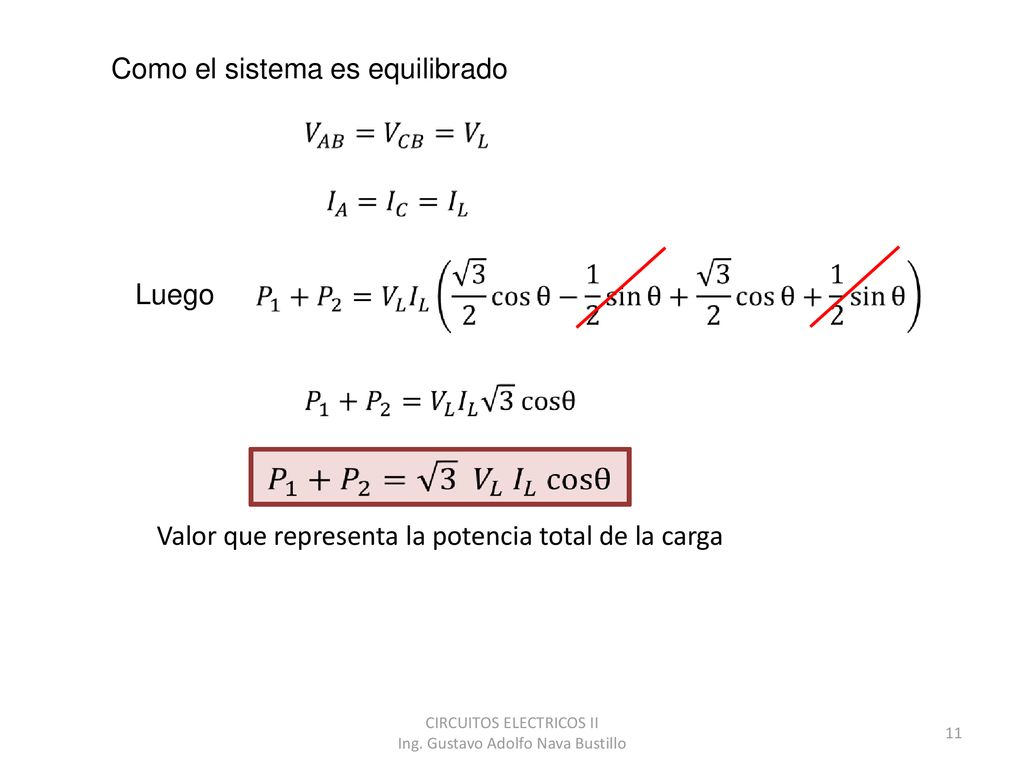

11 Como el sistema es equilibrado
Luego Valor que representa la potencia total de la carga CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

12 CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

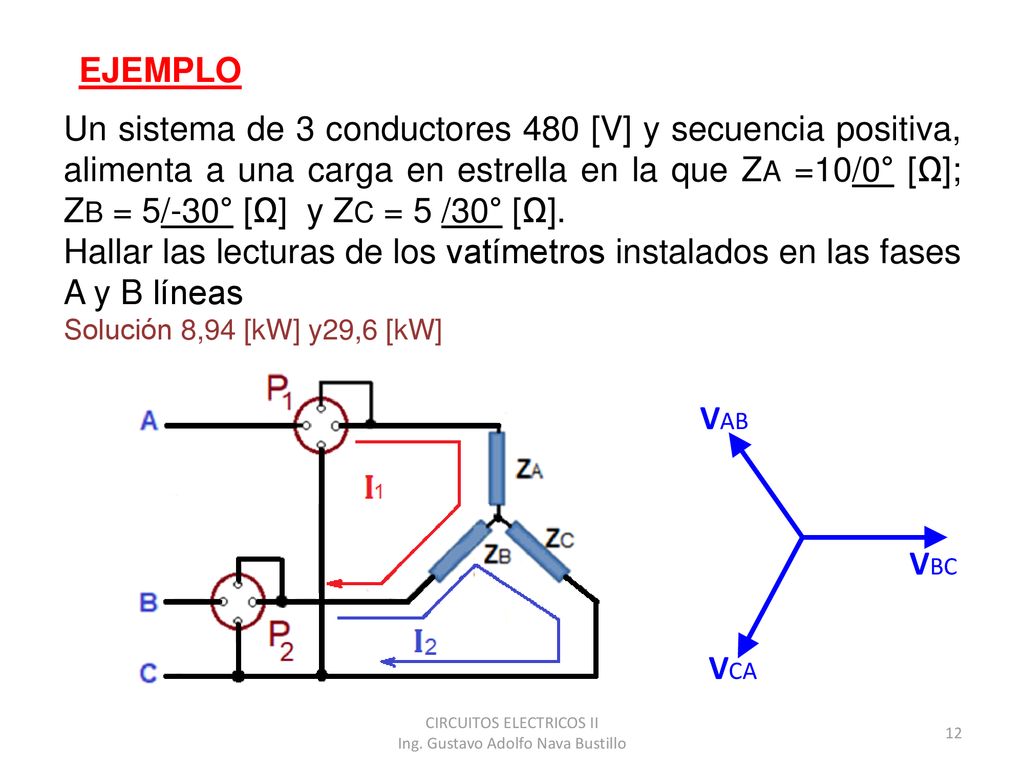

EJEMPLO Un sistema de 3 conductores 480 [V] y secuencia positiva, alimenta a una carga en estrella en la que ZA =10/0° [Ω]; ZB = 5/-30° [Ω] y ZC = 5 /30° [Ω]. Hallar las lecturas de los vatímetros instalados en las fases A y B líneas Solución 8,94 [kW] y29,6 [kW] VAB VBC VCA CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

13 CIRCUITOS ELÉCTRICOS II- Ing. Gustavo Adolfo Nava Bustillo
Por mallas: Donde: Resolviendo: Luego: CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

14 CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo

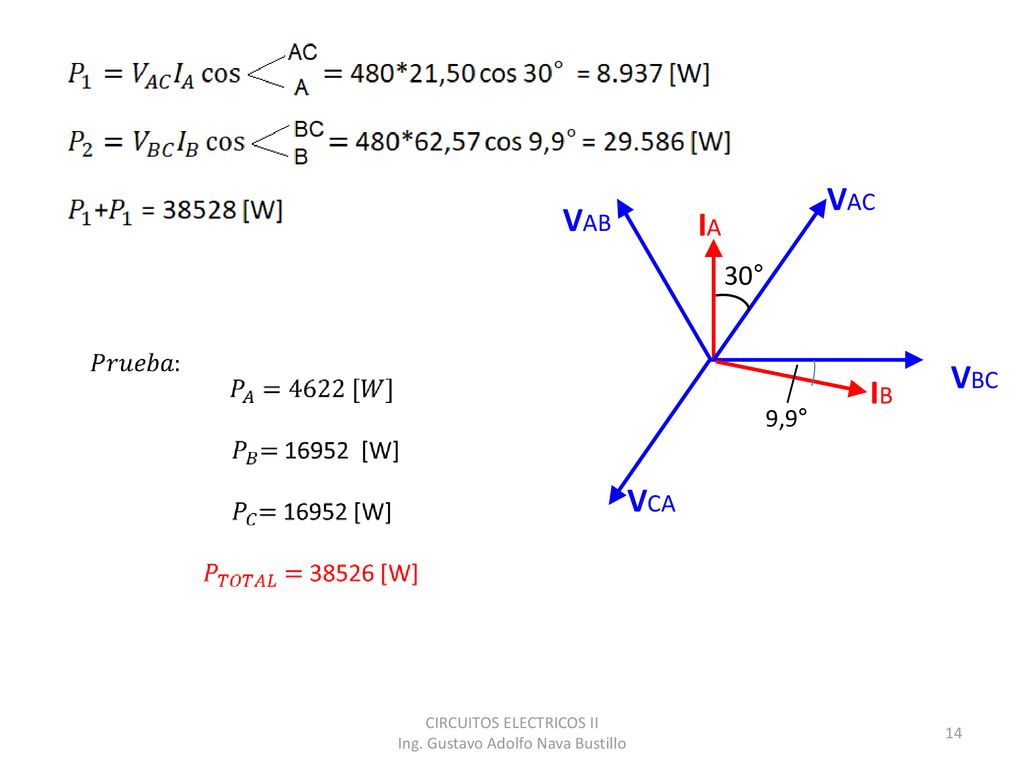

VAC VAB IA 30° VBC IB 9,9° VCA CIRCUITOS ELECTRICOS II Ing. Gustavo Adolfo Nava Bustillo
