2 EL INTERRUPTOR TERMOMAGNETICO
Protección contra: Cortocircuitos Sobrecargas INTERRUPTORES MODULARES BTDIN LOS INTERRUPTORES TERMOMAGNETICOS BTDIN ENTREGARAN A SU INSTALACIÓN LA MEJOR PROTECCIÓN CONTRA : SOBRECARGAS CORTOCIRCUITOS RECORDEMOS: LA SOBRECARGA SE PRODUCE CUANDO TENEMOS CONECTADOS A LA INSTALACIÓN MAS CONSUMOS QUE AQUELLOS PARA LOS QUE HA SIDO DISEÑADA, PRODUCIÉNDOSE UN RECALENTAMIENTO GRADUAL EN LOS CONDUCTORES, LO QUE PUEDE OCASIONAR FALLAS ELÉCTRICAS DE CONSIDERACIÓN, E INCLUSO INCENDIOS. EL CORTOCIRCUITO SE PRODUCE CUANDO ENTRAN EN CONTACTO DOS CONDUCTORES A DISTINTO POTENCIAL, YA SEA POR UN CONTACTO DIRECTO O A TRAVÉS DE UNA IMPEDANCIA (RESISTENCIA) MÍNIMA. LOS INTERRUPTORES TERMOMAGNETICOS BTDIN ESTÁN DISEÑADOS PARA RESPONDER EN FORMA RÁPIDA Y EFICIENTE ANTE ESTE TIPO DE FALLAS. EL INTERRUPTOR TERMOMAGNETICO

3 REGIMENES DE TRABAJO EN LOS CONDUCTORES
Permanente: Corriente máxima bajo la cual el conductor puede trabajar por un tiempo indefinido. Condición nominal. Sobrecarga: Corriente en exceso que el conductor puede soportar por un máximo de tiempo ( en el orden de 1 hora ) . Cortocircuito: Corriente sumamente elevada que el conductor puede soportar a lo máximo en una centésima de segundo.

4 PROTECCION CONTRA SOBRECARGA
Intensidad de corriente por el conductor Interruptor de protección El interruptor de protección dispara cuando se supera su capacidad nominal. A mayor sobrecarga menor tiempo de disparo

5 PROTECCION CONTRA CORTOCIRCUITO
Intensidad de corriente por el conductor Interruptor termomagnético El componente magnético hace que el interruptor dispare en milésimas de segundo protegiendo al conductor

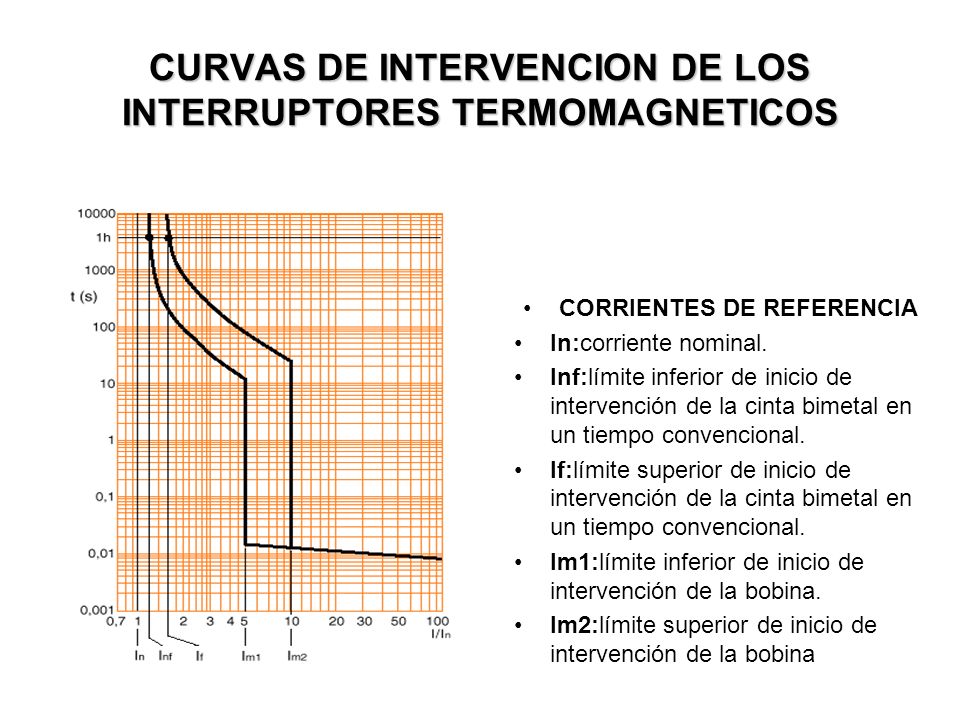

6 CURVAS DE INTERVENCION DE LOS INTERRUPTORES TERMOMAGNETICOS
CORRIENTES DE REFERENCIA In:corriente nominal. Inf:límite inferior de inicio de intervención de la cinta bimetal en un tiempo convencional. If:límite superior de inicio de intervención de la cinta bimetal en un tiempo convencional. Im1:límite inferior de inicio de intervención de la bobina. Im2:límite superior de inicio de intervención de la bobina

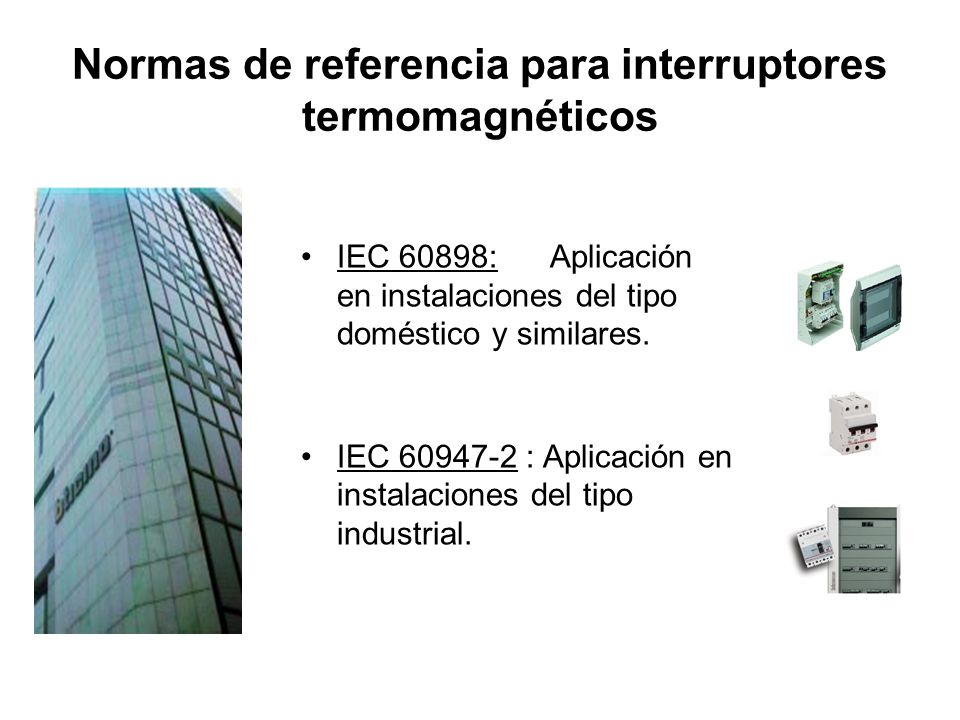

7 Normas de referencia para interruptores termomagnéticos
IEC 60898: Aplicación en instalaciones del tipo doméstico y similares. IEC : Aplicación en instalaciones del tipo industrial.

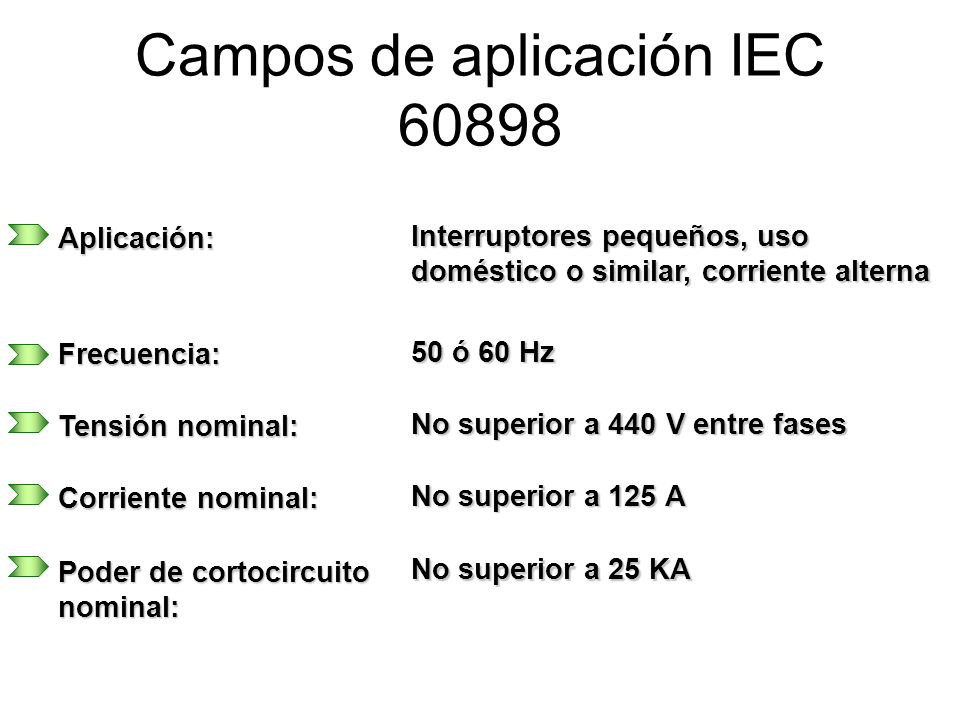

8 Campos de aplicación IEC 60898
Interruptores pequeños, uso doméstico o similar, corriente alterna Frecuencia: 50 ó 60 Hz Tensión nominal: No superior a 440 V entre fases Corriente nominal: No superior a 125 A Poder de cortocircuito nominal: No superior a 25 KA

9 SELECCIÓN DE INTERRUPTORES TERMOMAGNETICOS

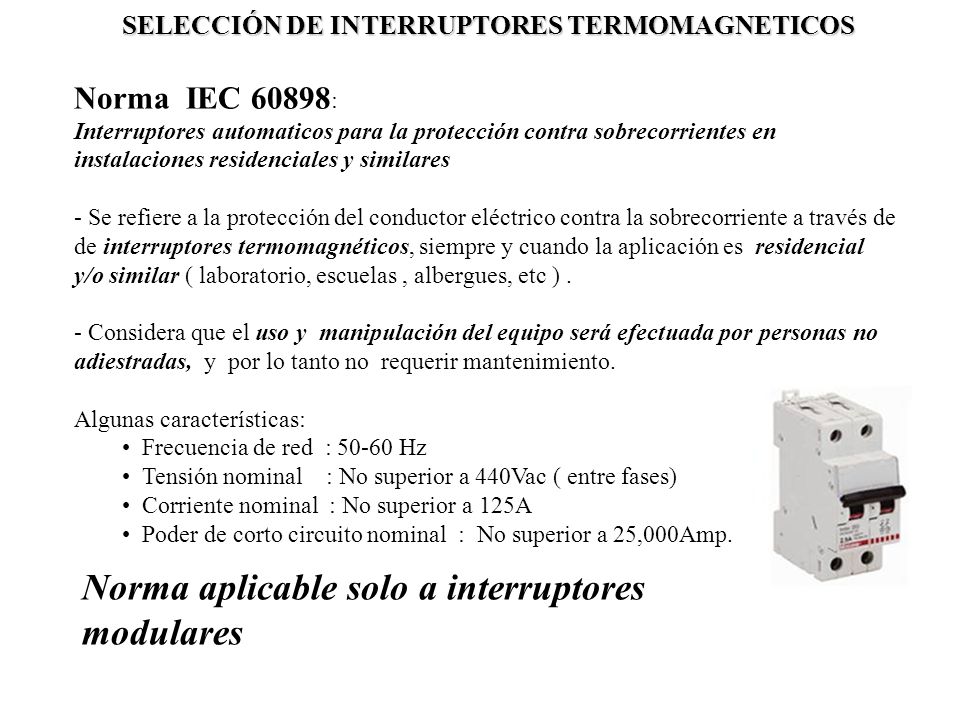

Norma IEC 60898: Interruptores automaticos para la protección contra sobrecorrientes en instalaciones residenciales y similares - Se refiere a la protección del conductor eléctrico contra la sobrecorriente a través de de interruptores termomagnéticos, siempre y cuando la aplicación es residencial y/o similar ( laboratorio, escuelas , albergues, etc ) . - Considera que el uso y manipulación del equipo será efectuada por personas no adiestradas, y por lo tanto no requerir mantenimiento. Algunas características: Frecuencia de red : Hz Tensión nominal : No superior a 440Vac ( entre fases) Corriente nominal : No superior a 125A Poder de corto circuito nominal : No superior a 25,000Amp. Norma aplicable solo a interruptores modulares

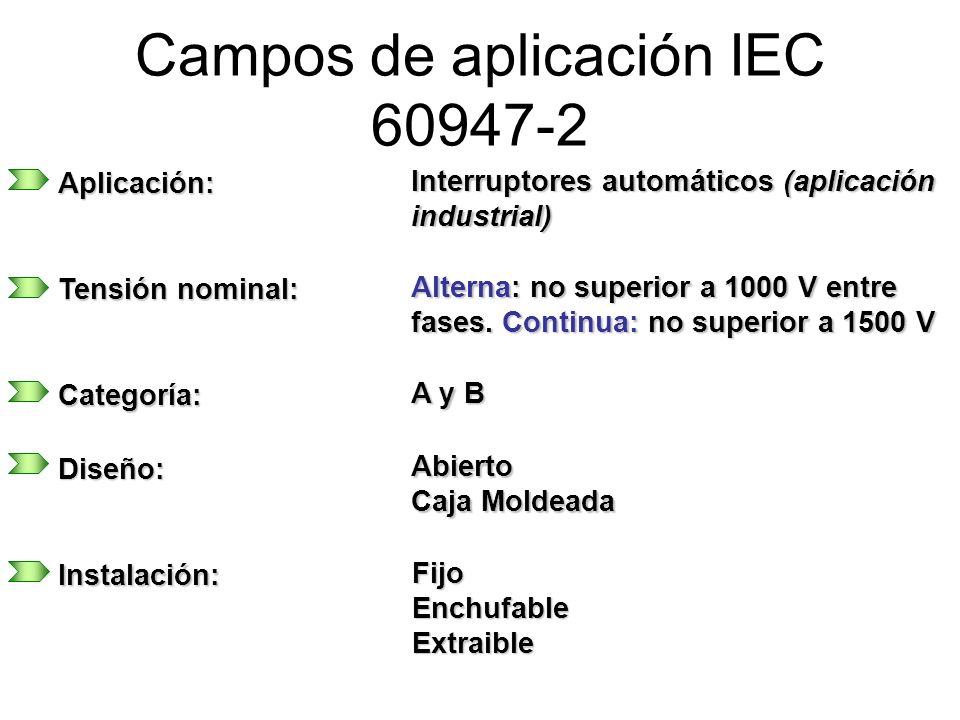

10 Campos de aplicación IEC 60947-2
Interruptores automáticos (aplicación industrial) Tensión nominal: Alterna: no superior a 1000 V entre fases. Continua: no superior a 1500 V Categoría: A y B Diseño: Abierto Caja Moldeada Instalación: Fijo Enchufable Extraible

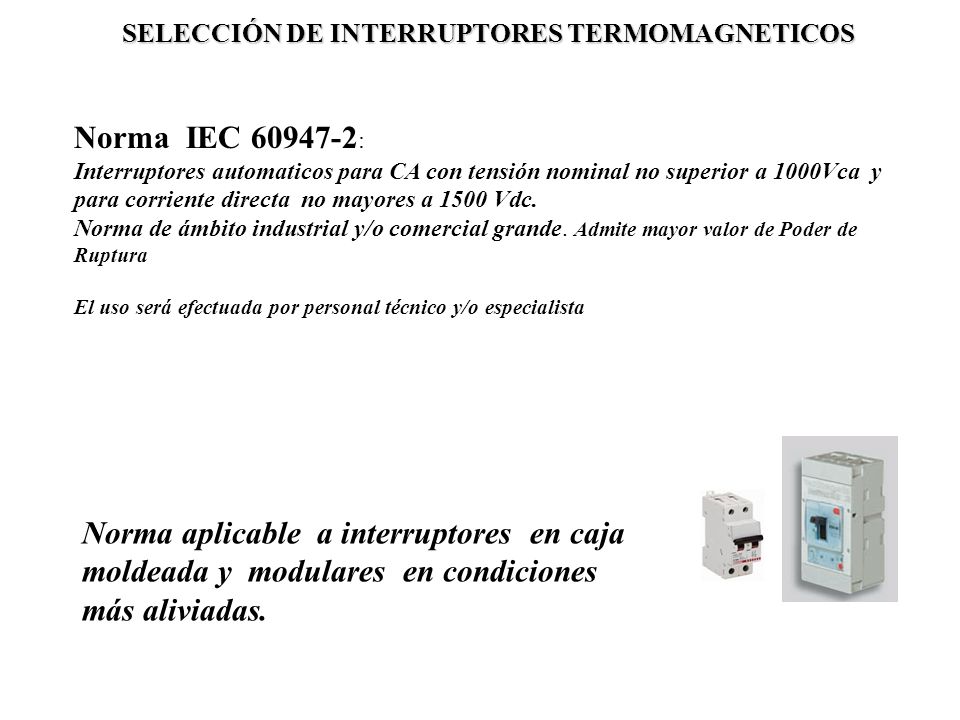

11 SELECCIÓN DE INTERRUPTORES TERMOMAGNETICOS
Norma IEC : Interruptores automaticos para CA con tensión nominal no superior a 1000Vca y para corriente directa no mayores a 1500 Vdc. Norma de ámbito industrial y/o comercial grande. Admite mayor valor de Poder de Ruptura El uso será efectuada por personal técnico y/o especialista Norma aplicable a interruptores en caja moldeada y modulares en condiciones más aliviadas.

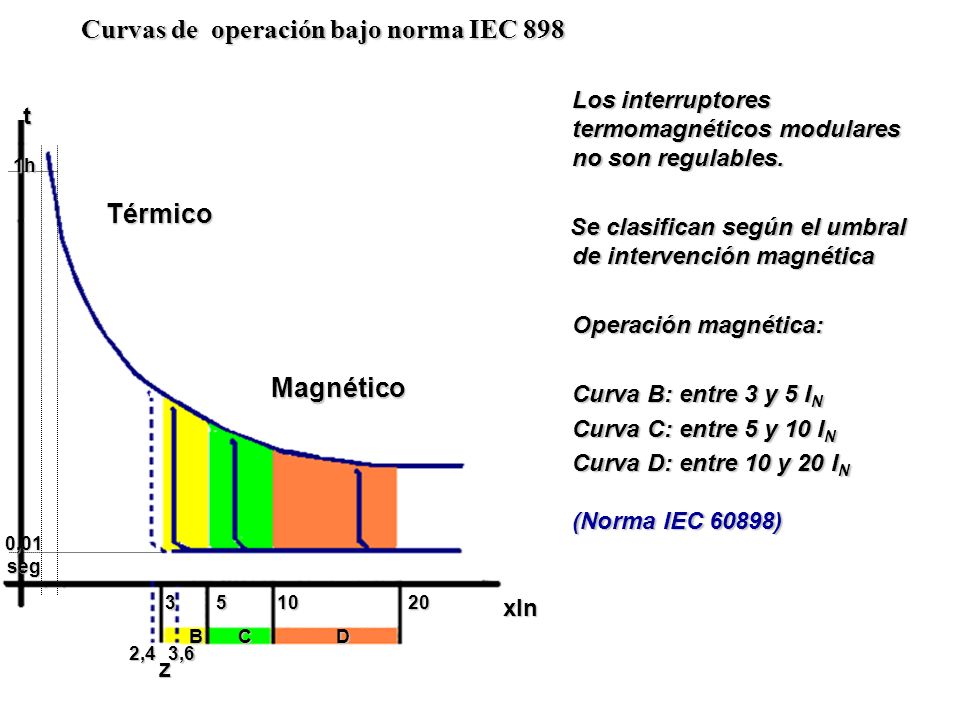

12 Curvas de operación bajo norma IEC 898
Los interruptores termomagnéticos modulares no son regulables. Se clasifican según el umbral de intervención magnética Operación magnética: Curva B: entre 3 y 5 IN Curva C: entre 5 y 10 IN Curva D: entre 10 y 20 IN (Norma IEC 60898) t 3,6 Z B C D 3 5 10 20 2,4 1h Térmico Magnético 0,01 seg xIn

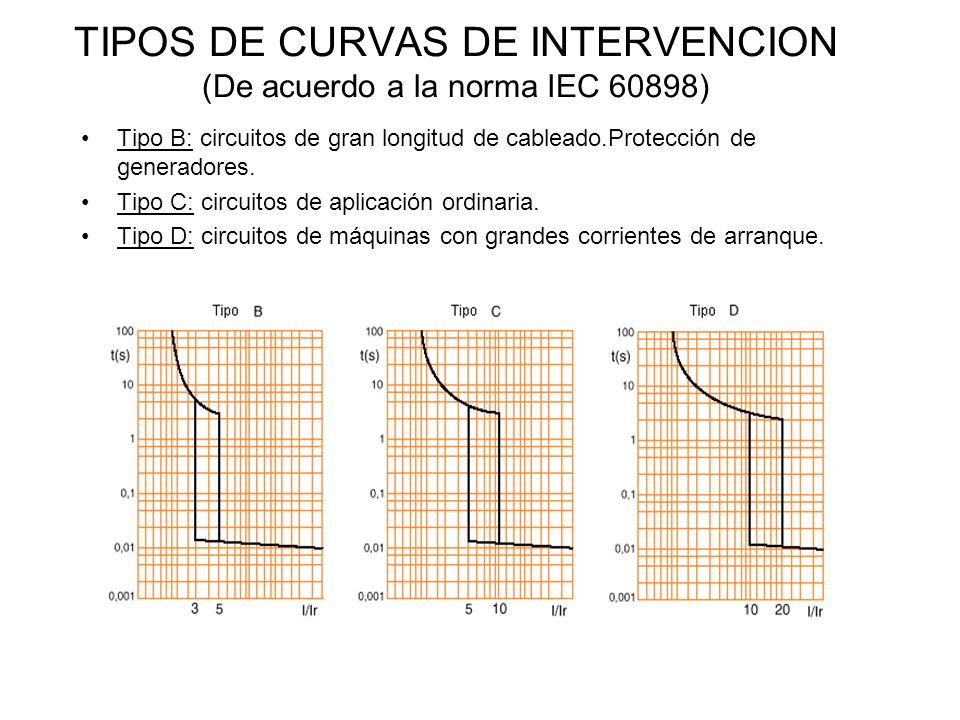

13 TIPOS DE CURVAS DE INTERVENCION (De acuerdo a la norma IEC 60898)
Tipo B: circuitos de gran longitud de cableado.Protección de generadores. Tipo C: circuitos de aplicación ordinaria. Tipo D: circuitos de máquinas con grandes corrientes de arranque.

14 IB  IN  IZ IN1 IN2 IN3 IN4 Carga Sección del conductor
Elección del interruptor según las características de la carga:corriente nominal Intensidad máxima admisible por el conductor = IZ Corriente de carga máxima = IB Corriente nominal de la protección = IN IN1 IN2 IN3 IN4 Sección del conductor IB  IN  IZ Carga

15 Elección del interruptor según el poder de ruptura
ICN1 Poder de ruptura límite = ICN Corriente de cortocircuito = ICC ICN2 ICN3 ICN4 ICN  ICC ICC

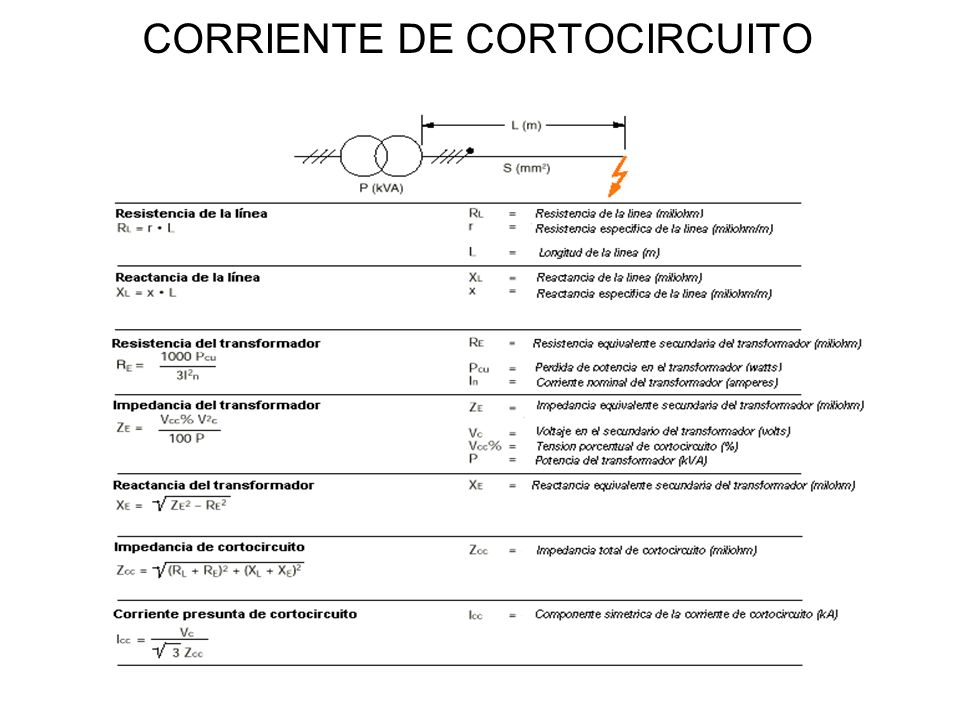

16 CORRIENTE DE CORTOCIRCUITO

17 C20 btdin x S 4 V ~ F 8 2 / 6 U Icc Iz IB Vn³U Icn³Icc

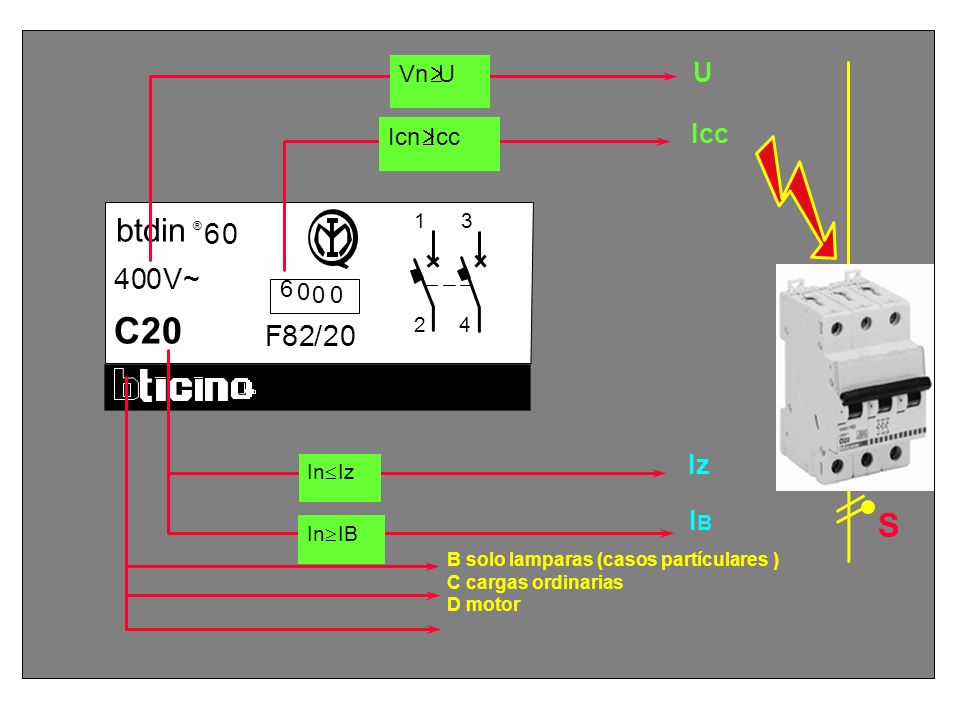

Datos de marcado según IEC 60898 4 V ~ btdin C20 F 8 2 / 6 1 3 B solo lamparas (casos partículares ) C cargas ordinarias D motor In£Iz In³IB Vn³U Icn³Icc Icc IB S x U Iz

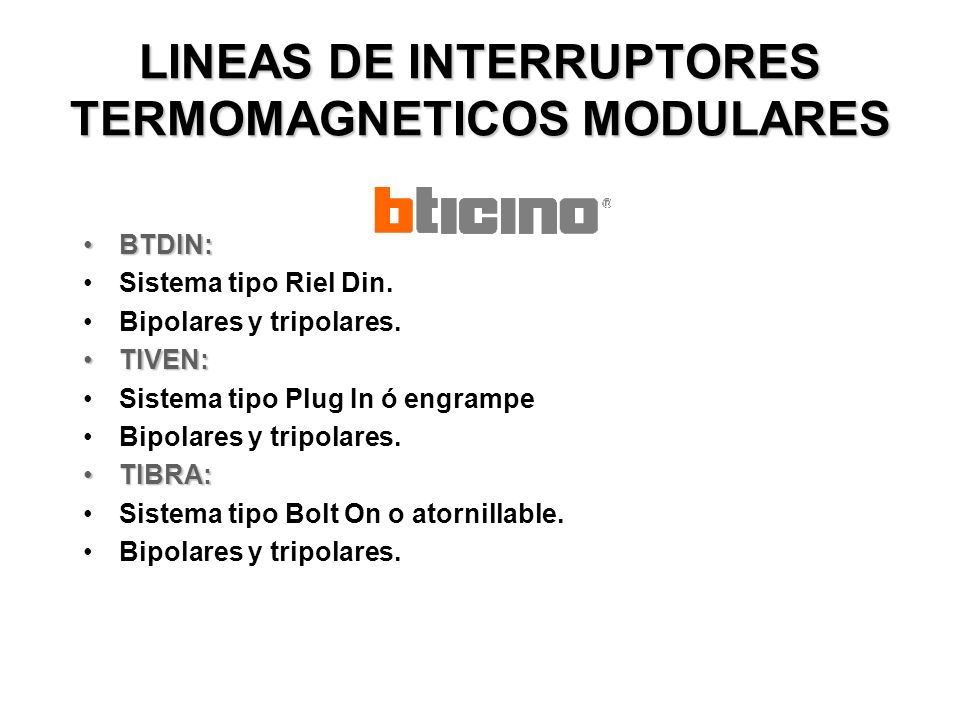

18 LINEAS DE INTERRUPTORES TERMOMAGNETICOS MODULARES
BTDIN: Sistema tipo Riel Din. Bipolares y tripolares. TIVEN: Sistema tipo Plug In ó engrampe TIBRA: Sistema tipo Bolt On o atornillable. APOYARSE CON MUESTRAS DE LLAVES TIBRA,TIVEN Y BTDIN CON ACCESORIOS Y TABLEROS.

19 INTERRUPTORES TERMOMAGNETICOS MODULARES
LINEA TIBRA Interruptores termomagnéticos tipo atornillable (Bolt on). Utilizan las uñas de sujeción para fijar los termomagnéticos a cualquier superficie. No requieren de un tablero en particular. Puede ser metálico,de madera o no usar tablero. Es el tipo de termomagnético mas popular. MOSTRAR TRANSPARENCIAS PARA EXPLICAR. APOYARSE CON MUESTRAS DE LLAVES TIBRA.

20 INTERRUPTORES TERMOMAGNETICOS MODULARES

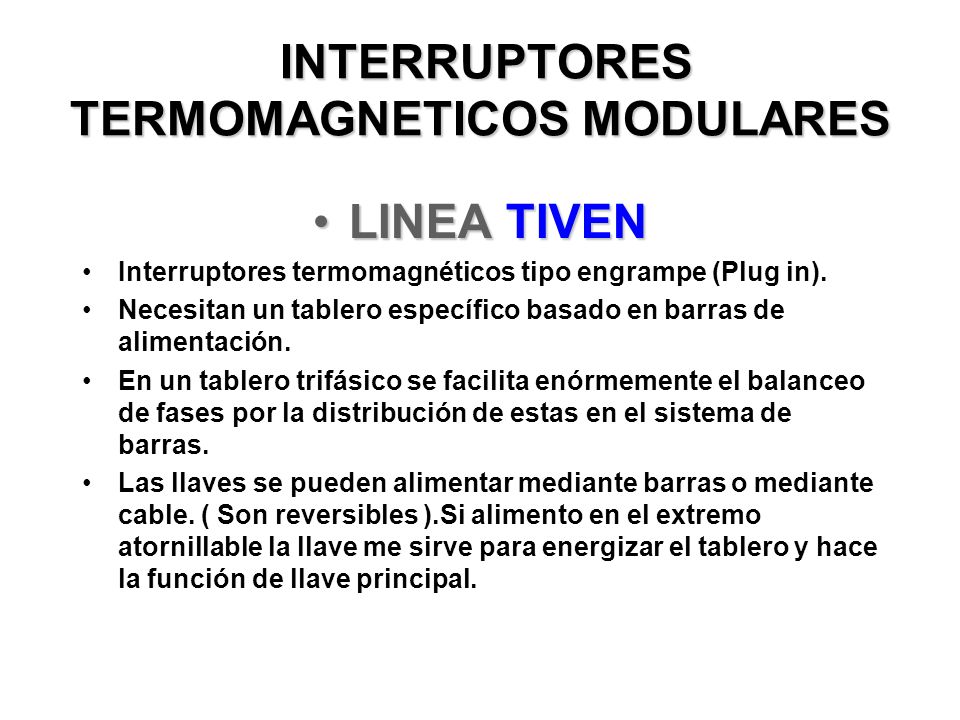

LINEA TIVEN Interruptores termomagnéticos tipo engrampe (Plug in). Necesitan un tablero específico basado en barras de alimentación. En un tablero trifásico se facilita enórmemente el balanceo de fases por la distribución de estas en el sistema de barras. Las llaves se pueden alimentar mediante barras o mediante cable. ( Son reversibles ).Si alimento en el extremo atornillable la llave me sirve para energizar el tablero y hace la función de llave principal. MOSTRAR TRANSPARENCIAS PARA EXPLICAR. APOYARSE CON MUESTRAS DE LLAVES TIBRA. MOSTRAR COMO SE CONECTA LA LLAVE AL TABLERO ,APOYANDOSE CON MUESTRAS.

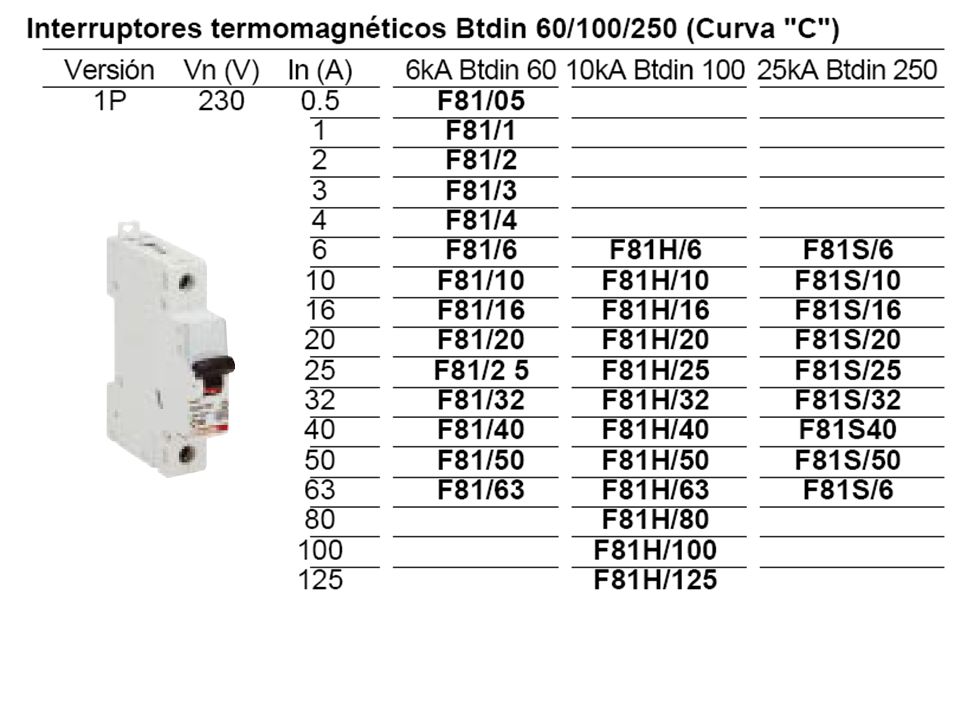

21

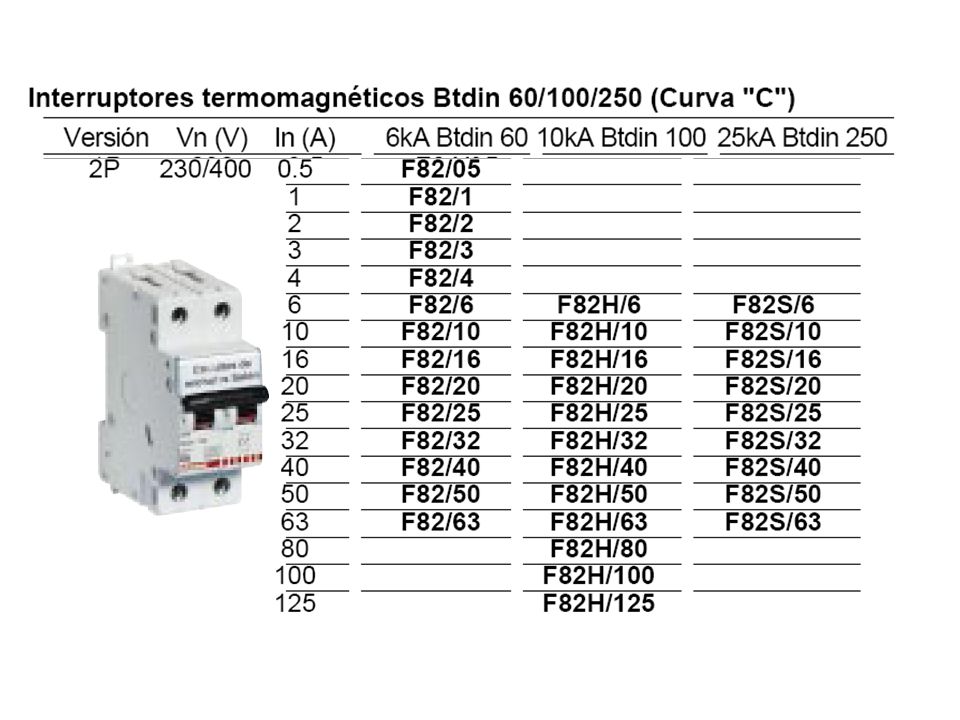

22

23

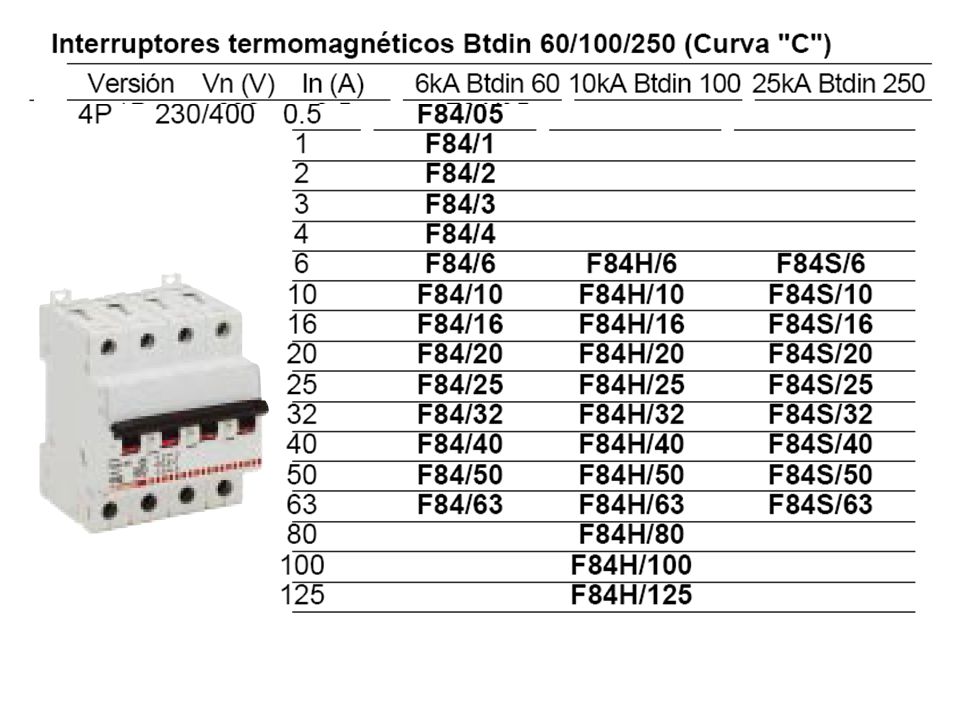

24

25

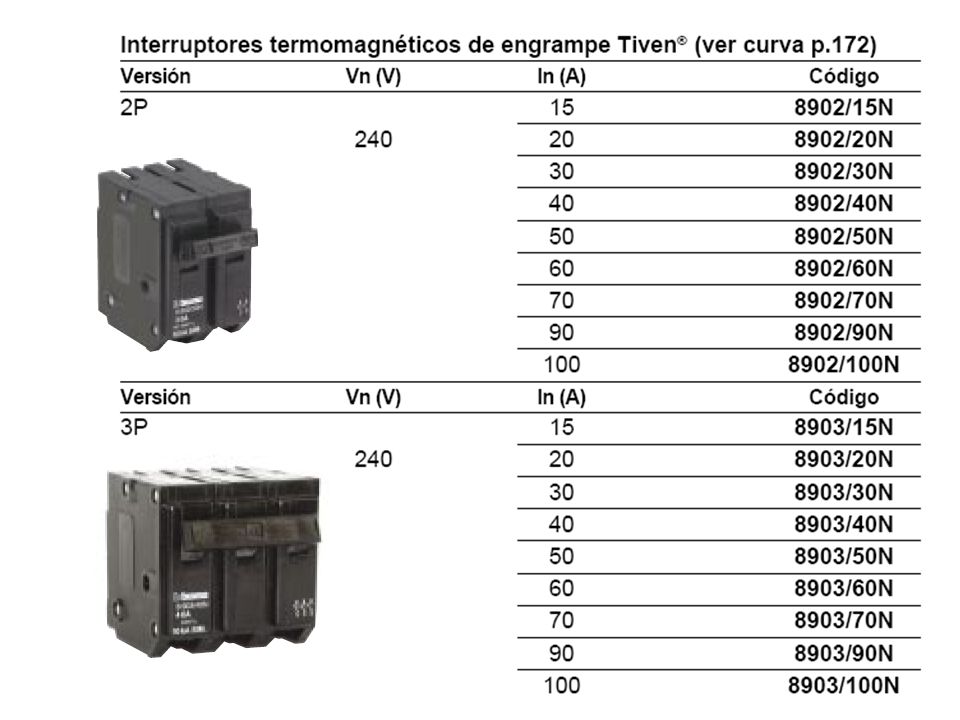

26

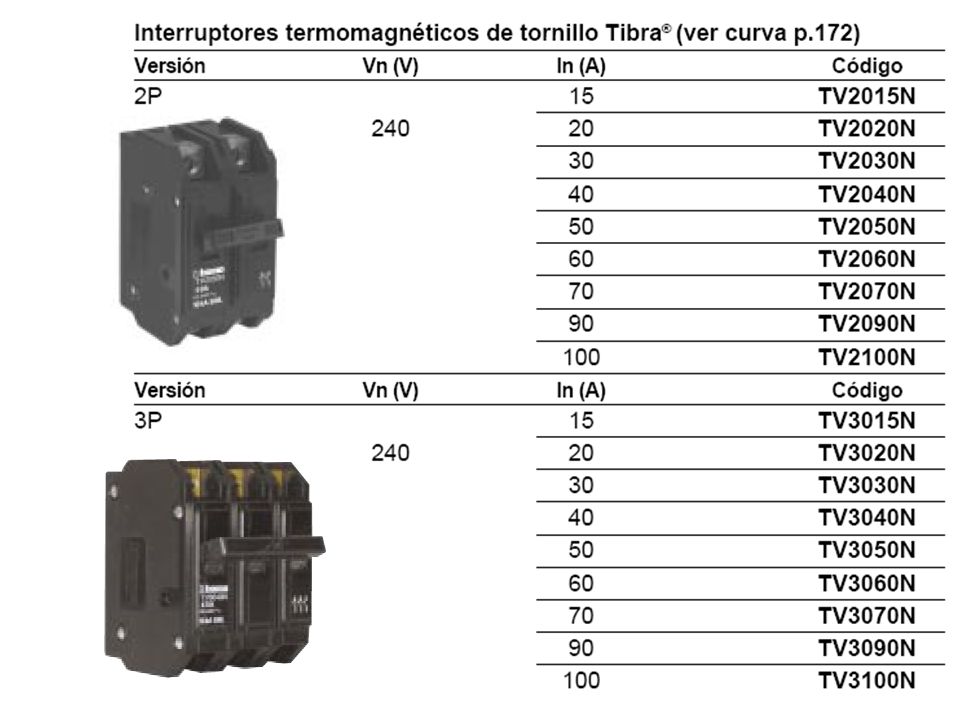

27

28

29 TIPOS DE INTERRUPTORES TERMOMAGNETICOS ACTUALES
MODULARES MOSTRAR TRANSPARENCIA DEL CATALOGO DONDE FIGURA UN CORTE DEL TERMOMAGNETICO BTDIN PARA MOSTRAR SUS COMPONENTES. MOSTRAR DIBUJO DE LA CINTA BIMETALICA PARA EXPLICAR SU FUNCIONAMIENTO. CAJA MOLDEADA

30

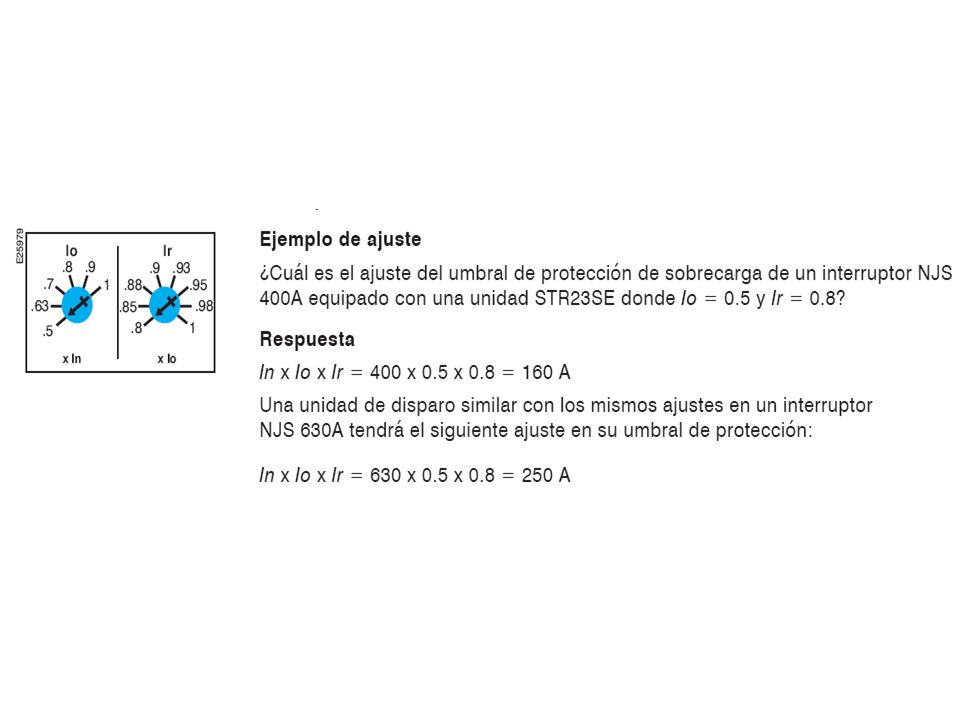

31

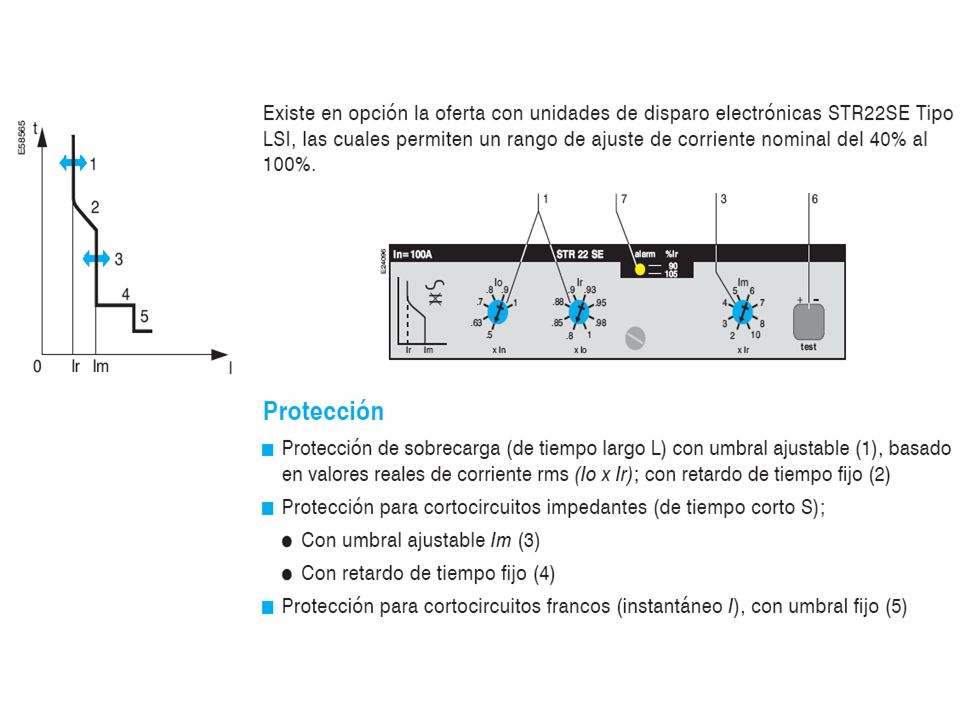

32

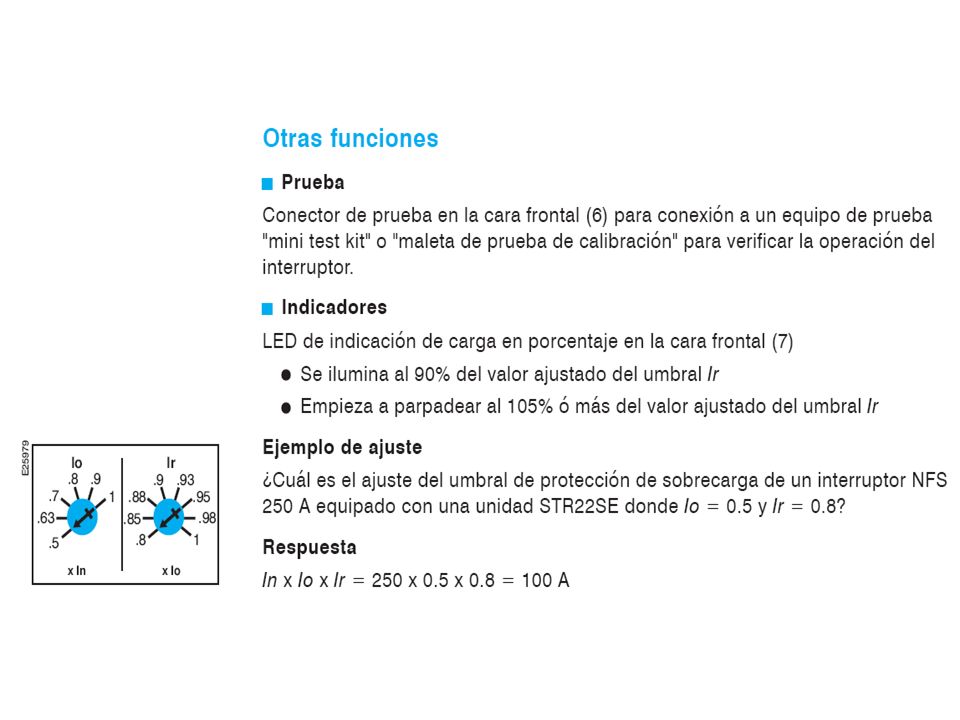

33

34

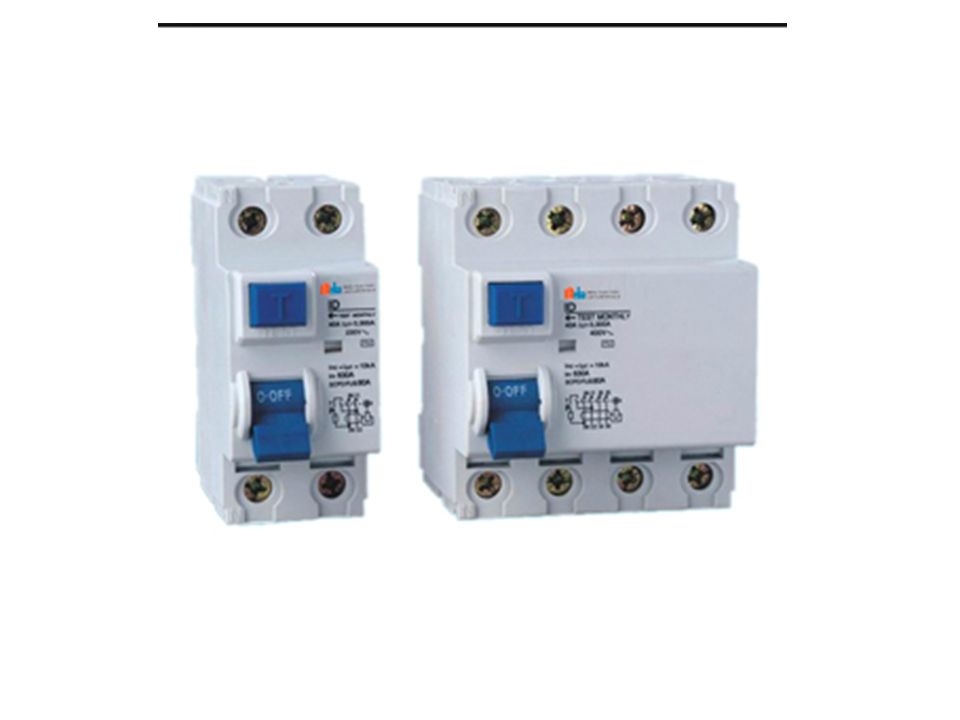

35

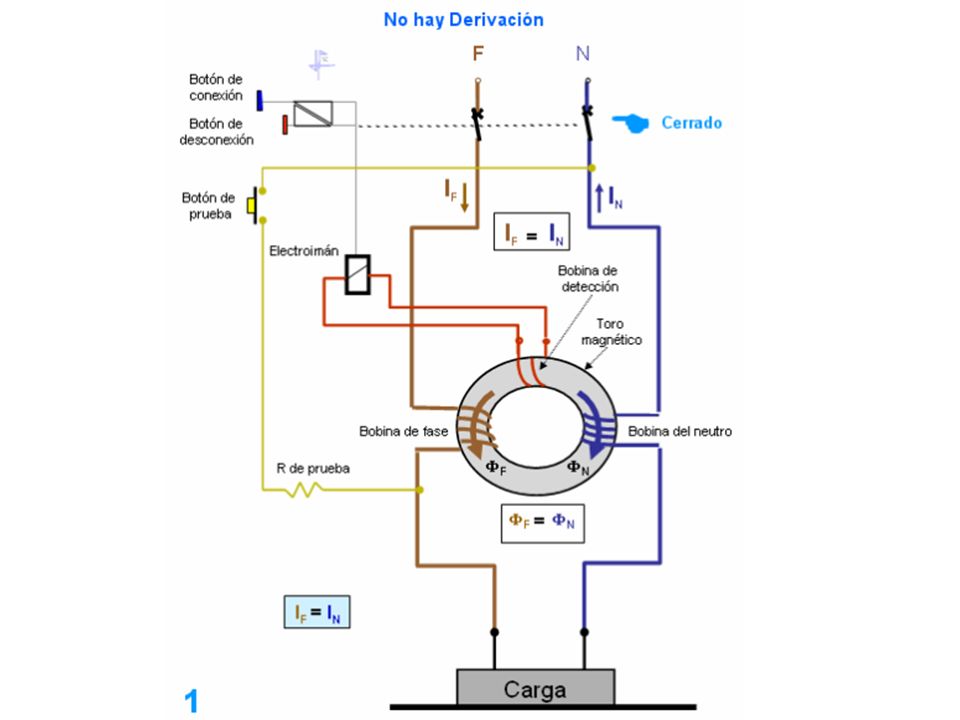

36

37

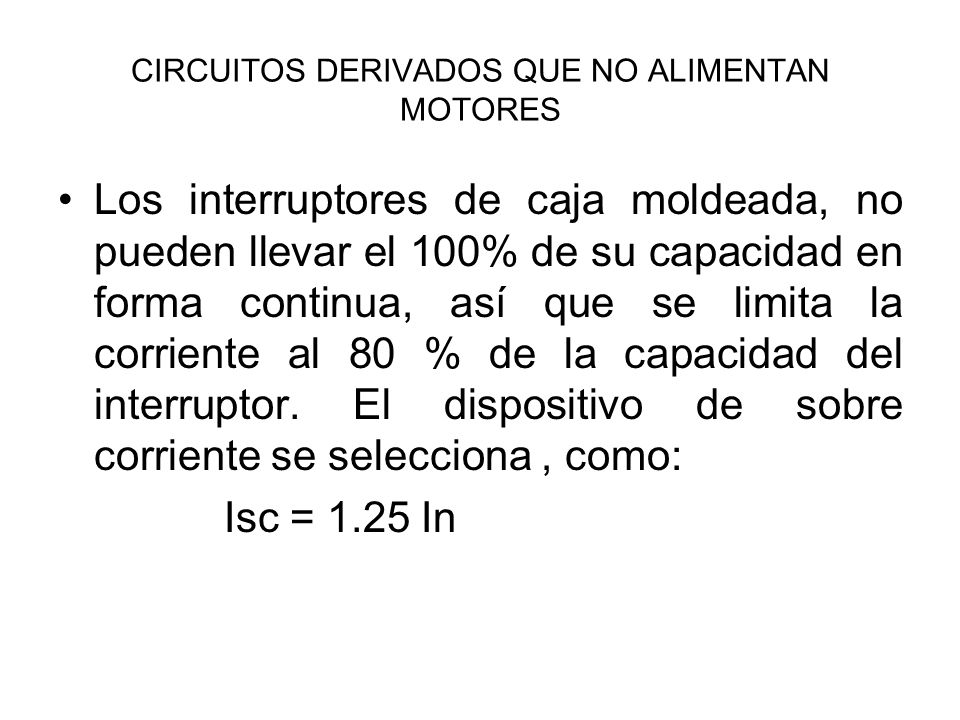

38 CIRCUITOS DERIVADOS QUE NO ALIMENTAN MOTORES
Los interruptores de caja moldeada, no pueden llevar el 100% de su capacidad en forma continua, así que se limita la corriente al 80 % de la capacidad del interruptor. El dispositivo de sobre corriente se selecciona , como: Isc = 1.25 In

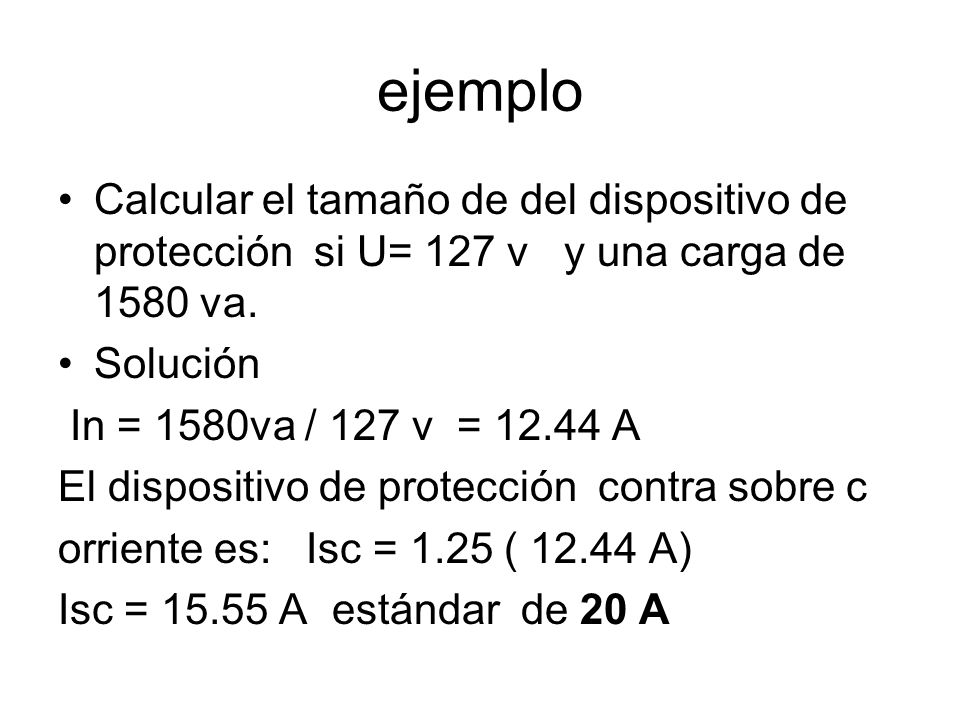

39 ejemplo Calcular el tamaño de del dispositivo de protección si U= 127 v y una carga de 1580 va. Solución In = 1580va / 127 v = A El dispositivo de protección contra sobre c orriente es: Isc = 1.25 ( A) Isc = A estándar de 20 A

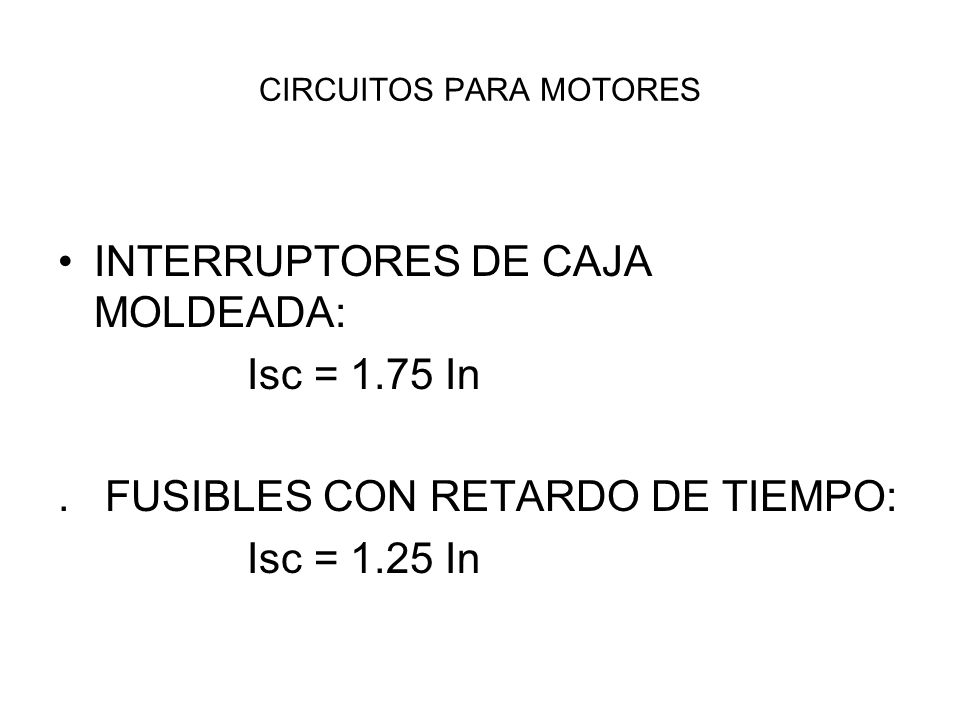

40 CIRCUITOS PARA MOTORES
INTERRUPTORES DE CAJA MOLDEADA: Isc = 1.75 In . FUSIBLES CON RETARDO DE TIEMPO: Isc = 1.25 In

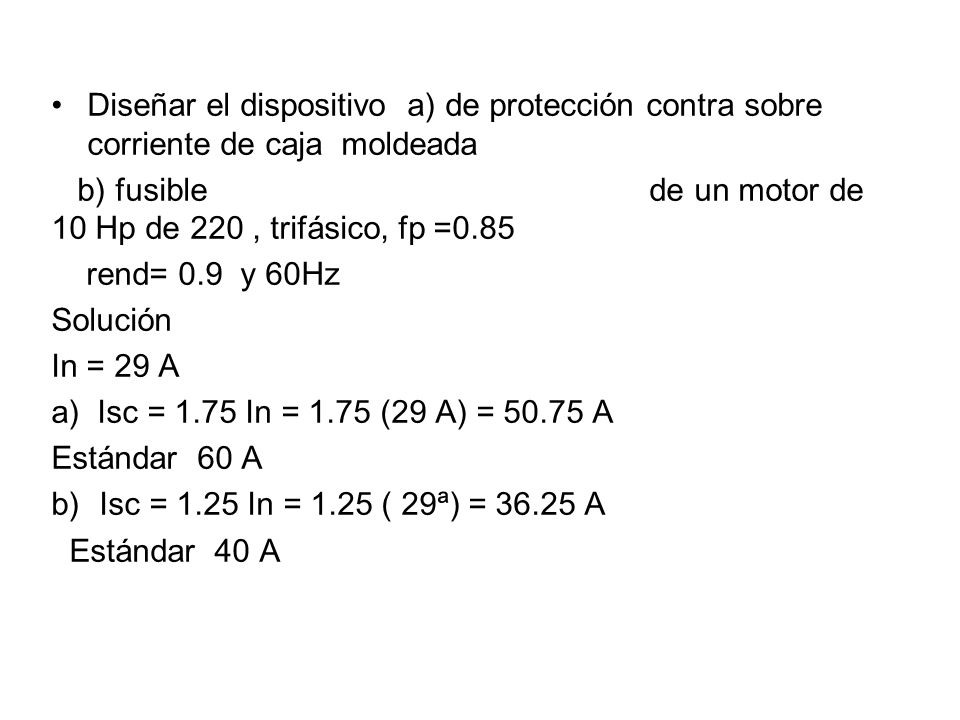

41 Diseñar el dispositivo a) de protección contra sobre corriente de caja moldeada
b) fusible de un motor de 10 Hp de 220 , trifásico, fp =0.85 rend= 0.9 y 60Hz Solución In = 29 A a) Isc = 1.75 In = 1.75 (29 A) = A Estándar 60 A Isc = 1.25 In = 1.25 ( 29ª) = A Estándar 40 A

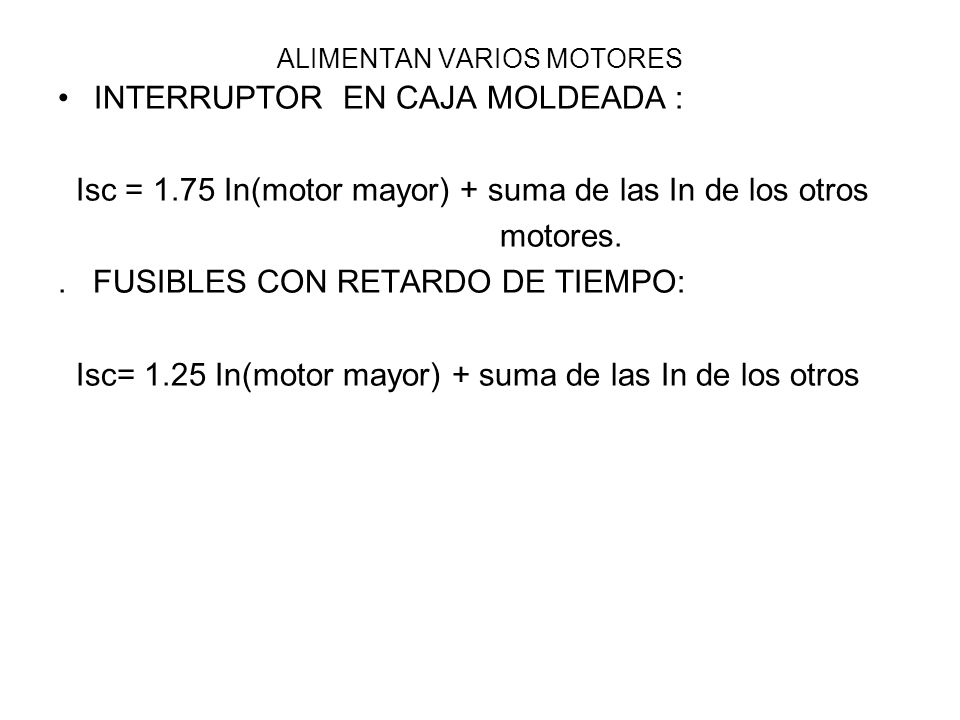

42 ALIMENTAN VARIOS MOTORES
INTERRUPTOR EN CAJA MOLDEADA : Isc = 1.75 In(motor mayor) + suma de las In de los otros motores. . FUSIBLES CON RETARDO DE TIEMPO: Isc= 1.25 In(motor mayor) + suma de las In de los otros
