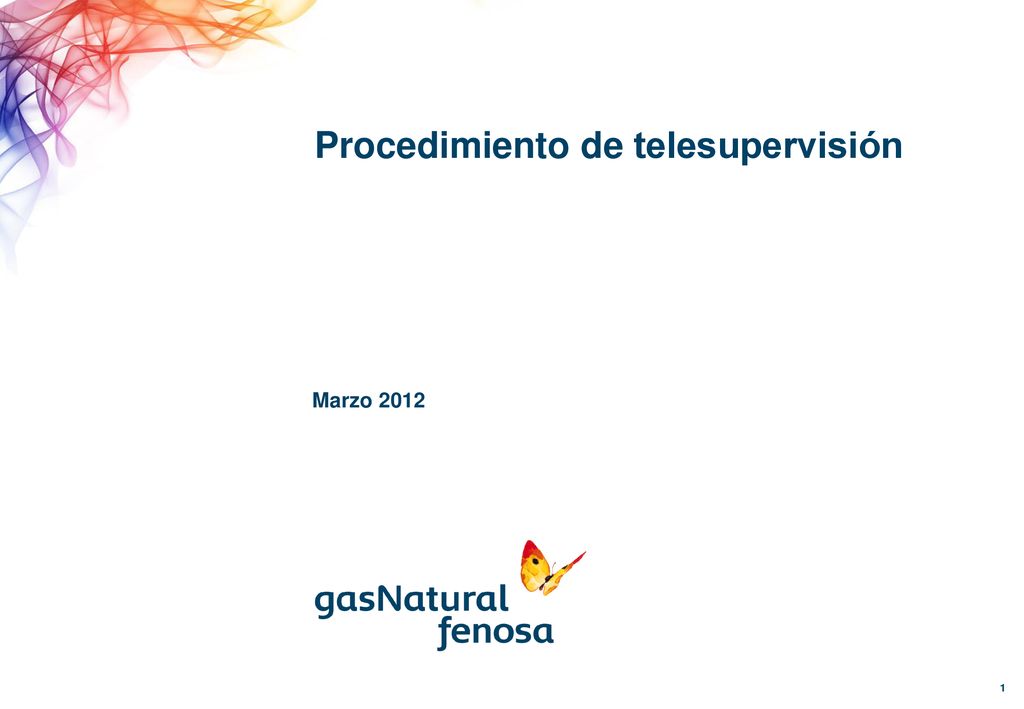

1 Procedimiento de telesupervisión
Marzo 2012

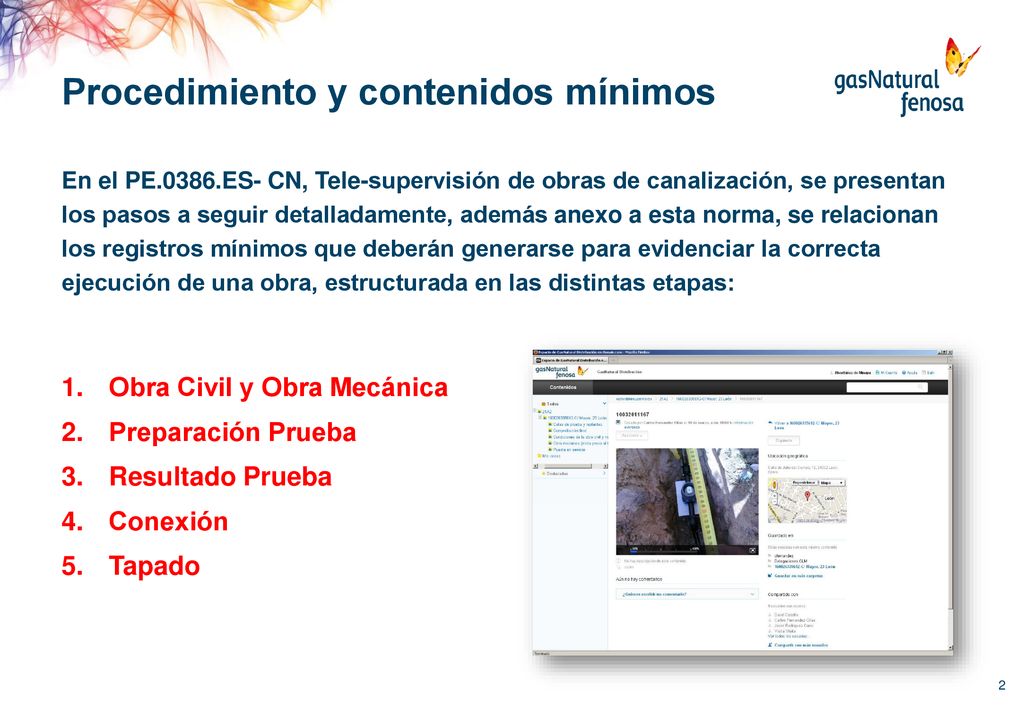

2 Procedimiento y contenidos mínimos
En el PE.0386.ES- CN, Tele-supervisión de obras de canalización, se presentan los pasos a seguir detalladamente, además anexo a esta norma, se relacionan los registros mínimos que deberán generarse para evidenciar la correcta ejecución de una obra, estructurada en las distintas etapas: Obra Civil y Obra Mecánica Preparación Prueba Resultado Prueba Conexión Tapado

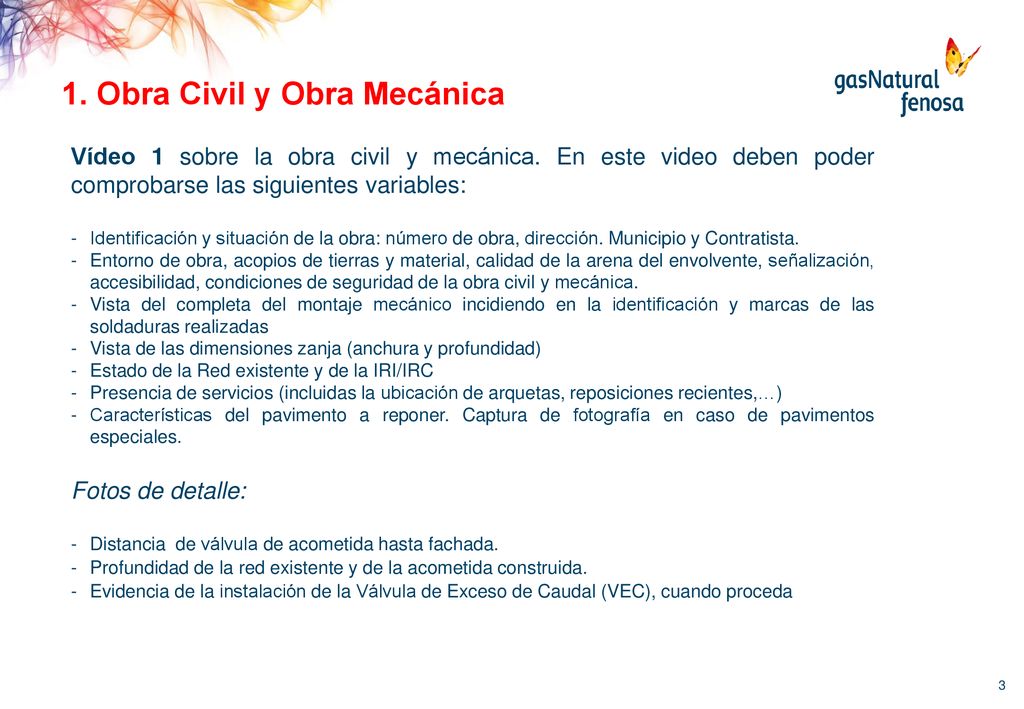

3 1. Obra Civil y Obra Mecánica
Vídeo 1 sobre la obra civil y mecánica. En este video deben poder comprobarse las siguientes variables: Identificación y situación de la obra: número de obra, dirección. Municipio y Contratista. Entorno de obra, acopios de tierras y material, calidad de la arena del envolvente, señalización, accesibilidad, condiciones de seguridad de la obra civil y mecánica. Vista del completa del montaje mecánico incidiendo en la identificación y marcas de las soldaduras realizadas Vista de las dimensiones zanja (anchura y profundidad) Estado de la Red existente y de la IRI/IRC Presencia de servicios (incluidas la ubicación de arquetas, reposiciones recientes,…) Características del pavimento a reponer. Captura de fotografía en caso de pavimentos especiales. Fotos de detalle: Distancia de válvula de acometida hasta fachada. Profundidad de la red existente y de la acometida construida. Evidencia de la instalación de la Válvula de Exceso de Caudal (VEC), cuando proceda

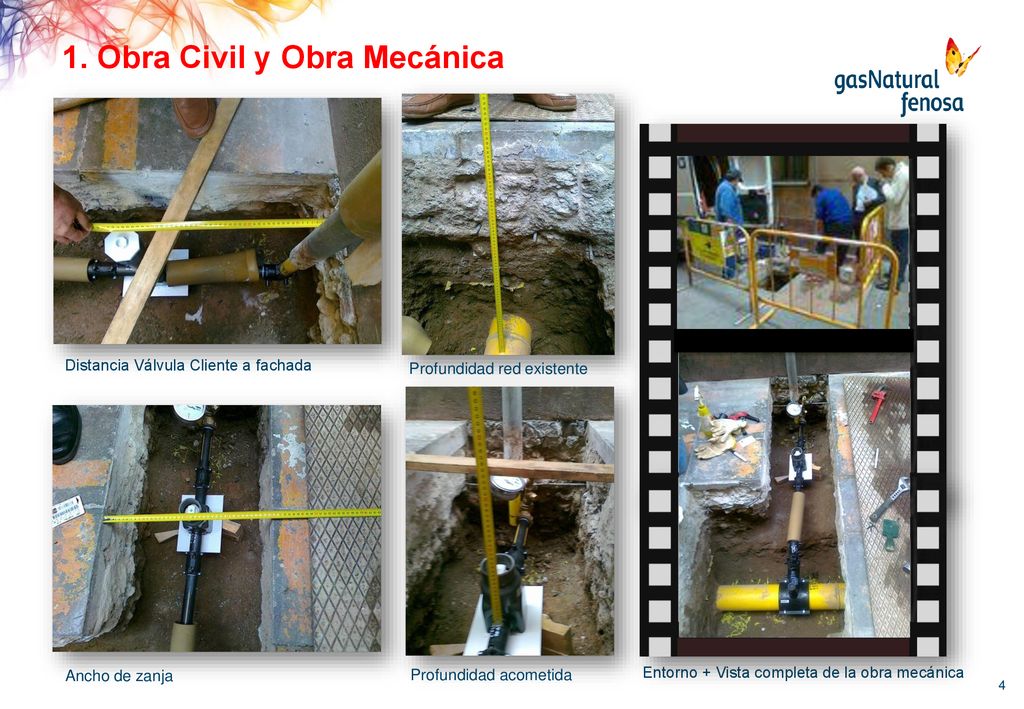

4 1. Obra Civil y Obra Mecánica
Distancia Válvula Cliente a fachada Profundidad red existente Ancho de zanja Profundidad acometida Entorno + Vista completa de la obra mecánica

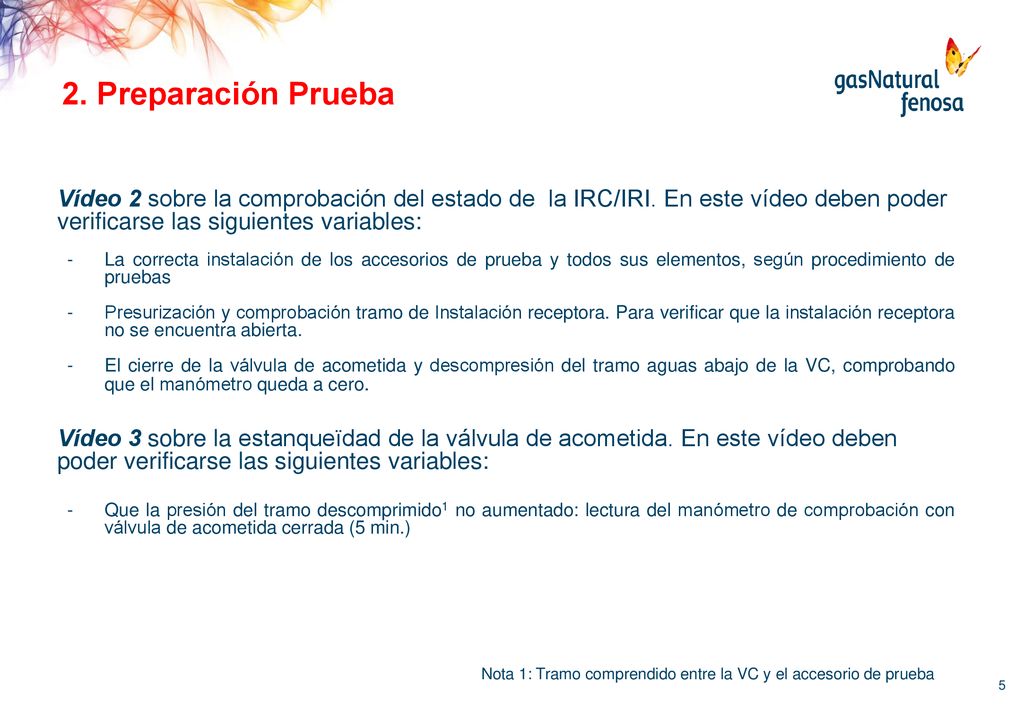

5 2. Preparación Prueba Vídeo 2 sobre la comprobación del estado de la IRC/IRI. En este vídeo deben poder verificarse las siguientes variables: La correcta instalación de los accesorios de prueba y todos sus elementos, según procedimiento de pruebas Presurización y comprobación tramo de Instalación receptora. Para verificar que la instalación receptora no se encuentra abierta. El cierre de la válvula de acometida y descompresión del tramo aguas abajo de la VC, comprobando que el manómetro queda a cero. Vídeo 3 sobre la estanqueïdad de la válvula de acometida. En este vídeo deben poder verificarse las siguientes variables: Que la presión del tramo descomprimido1 no aumentado: lectura del manómetro de comprobación con válvula de acometida cerrada (5 min.) Nota 1: Tramo comprendido entre la VC y el accesorio de prueba

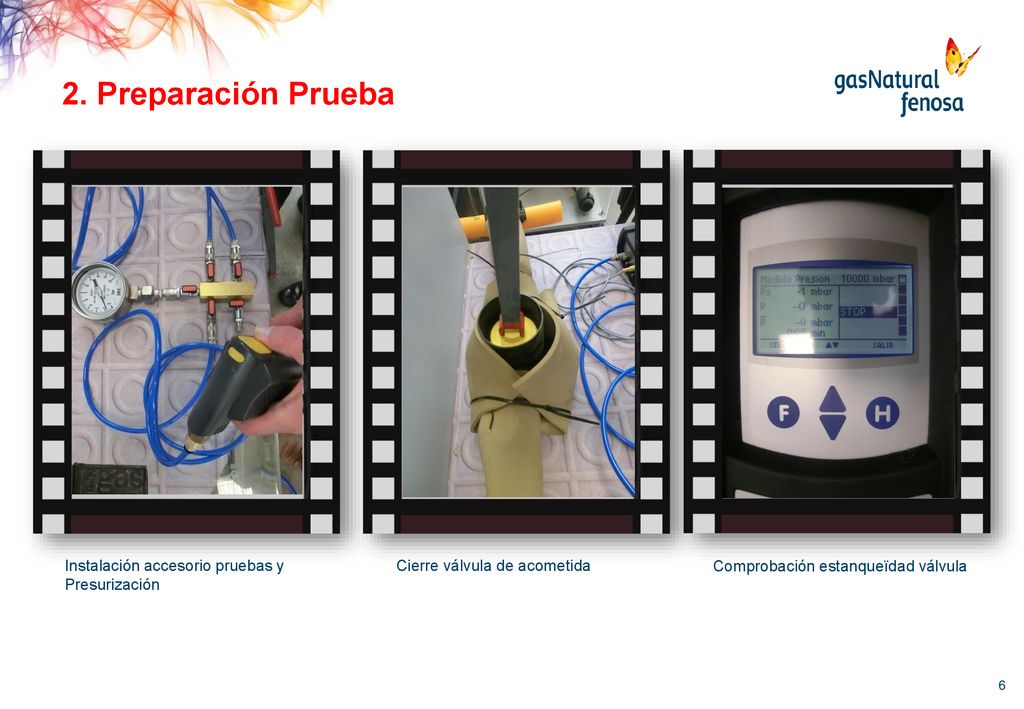

6 2. Preparación Prueba Instalación accesorio pruebas y Presurización
Cierre válvula de acometida Comprobación estanqueïdad válvula

7 3. Resultado Prueba Vídeo 4 sobre la correcta ejecución de la obra mecánica. En este vídeo deben poder verificarse las siguientes variables: La correcta instalación del accesorio de pruebas y sus conexiones. La lectura del manómetro de comprobación Levantamiento de prueba y evidencia de la estanqueidad. Fotos de detalle: Evidencia del resultado de la prueba de estanqueidad y datos del registrador digital. Registrador digital y evidencia prueba estanqueïdad

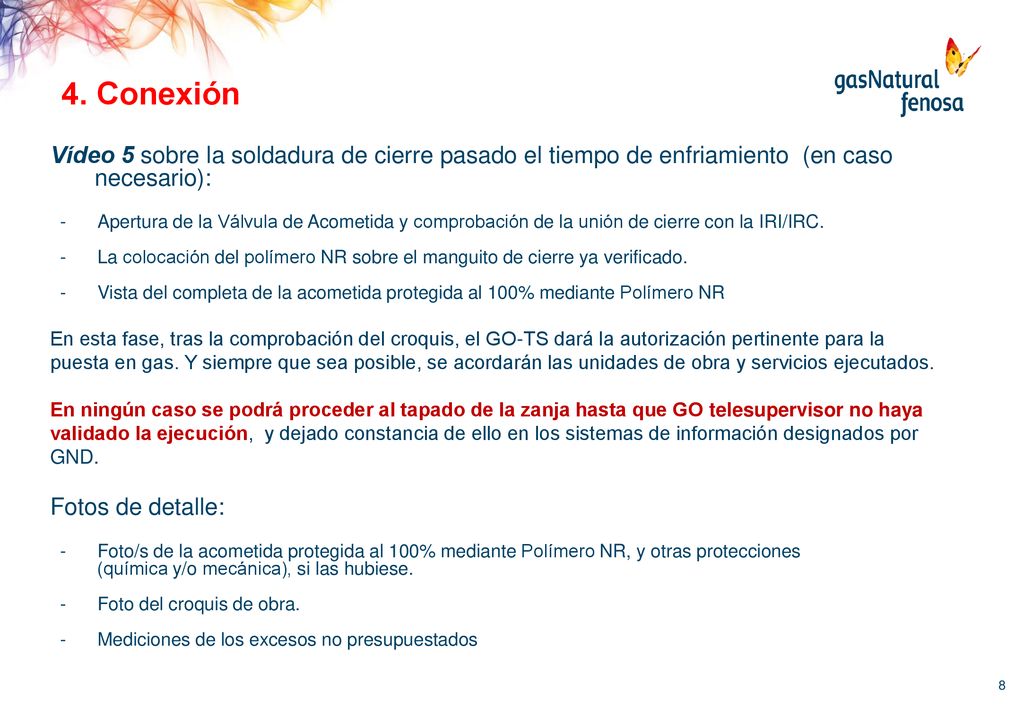

8 4. Conexión Vídeo 5 sobre la soldadura de cierre pasado el tiempo de enfriamiento (en caso necesario): Apertura de la Válvula de Acometida y comprobación de la unión de cierre con la IRI/IRC. La colocación del polímero NR sobre el manguito de cierre ya verificado. Vista del completa de la acometida protegida al 100% mediante Polímero NR En esta fase, tras la comprobación del croquis, el GO-TS dará la autorización pertinente para la puesta en gas. Y siempre que sea posible, se acordarán las unidades de obra y servicios ejecutados. En ningún caso se podrá proceder al tapado de la zanja hasta que GO telesupervisor no haya validado la ejecución, y dejado constancia de ello en los sistemas de información designados por GND. Fotos de detalle: Foto/s de la acometida protegida al 100% mediante Polímero NR, y otras protecciones (química y/o mecánica), si las hubiese. Foto del croquis de obra. Mediciones de los excesos no presupuestados

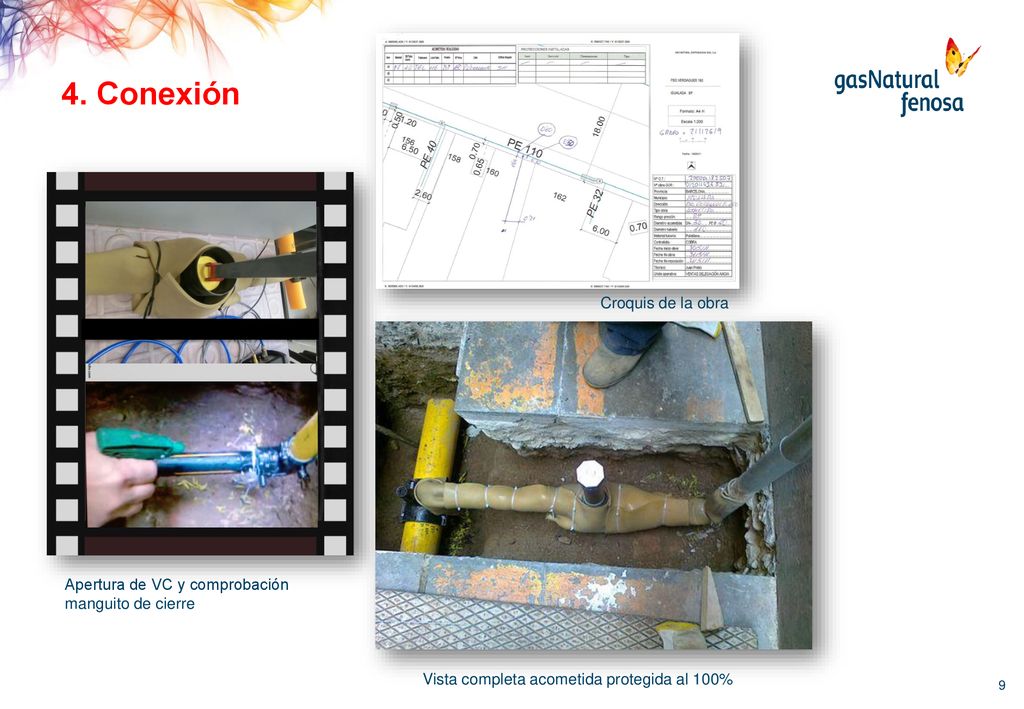

9 4. Conexión Croquis de la obra Apertura de VC y comprobación
manguito de cierre Vista completa acometida protegida al 100%

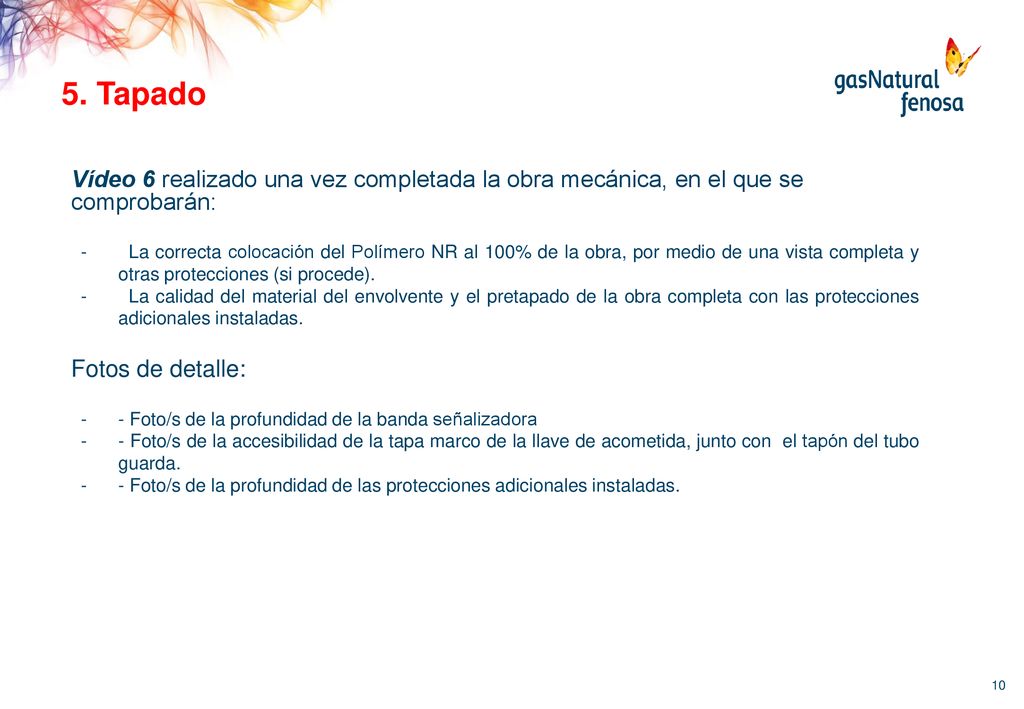

10 5. Tapado Vídeo 6 realizado una vez completada la obra mecánica, en el que se comprobarán: La correcta colocación del Polímero NR al 100% de la obra, por medio de una vista completa y otras protecciones (si procede). La calidad del material del envolvente y el pretapado de la obra completa con las protecciones adicionales instaladas. Fotos de detalle: - Foto/s de la profundidad de la banda señalizadora - Foto/s de la accesibilidad de la tapa marco de la llave de acometida, junto con el tapón del tubo guarda. - Foto/s de la profundidad de las protecciones adicionales instaladas.

11 5. Tapado Instalación banda señalizadora
Foto/s de la acometida protegida al 100% Foto de las protecciones
